  1. RFID解决方案与实施 深圳立格射频科技有限公司 2006年

  2. 公司简介 • 我们：深圳立格射频科技有限公司 • 定位：专业的射频自动识别技术（RFID）整体解决方案提供商 • 方向：主营业务是提供以射频自动识别技术应用为核心的系列产品 • 目标：充分了解客户的不同需求,为客户提供优质的产品和专业的服务

  3. 读写器 Alien AWID Symbol SAMSys 标签(各标准) Alien UPM Rafsec Avery Dennison TI RFID打印机 Zebra AVERY DENNISON Printronix TOSHIBA-TEC 手持读写器 Teklogic AWID 我们提供的RFID产品系列（1）

  4. 中间件 自有产品，面向中低端客户 BEA高端产品 电子标签数据生成系统 RFID数据平台、处理中心 整体解决方案 方案咨询、顾问 工程设计、督导 我们提供的RFID产品系列（2）

  5. 我们的优势 • 中国第一家拥有专业的RFID标签封装线 • 国内第一个RFID中间件软件的创造者 • 全系列的RFID硬件产品 • 丰富的RFID硬件知识 • 多年的RFID实践项目经验 • 对EPC架构深入研究 • 对RFID中间件开发探索 • 众多战略合作伙伴

  6. 我们的能力 • 软件开发经验 • 系统集成经验 • 智能卡系统经验 • RFID工程经验

  7. 公司组织架构 技术部 深 圳 总 部 工程部 市场部 董 事 会 总 经 理 行政部 财务部 北 京 分 部 市场部 技术部 行政部

  8. 目前RFID产业情况-----电子标签 • 电子标签 芯片设计—北大、清华、复旦 帮定加工---远望谷、华阳 封装加工---香港射频科技（RFID System&supplies Limited）、中山达华、上海申博、清华同方 代理销售---系统集成商

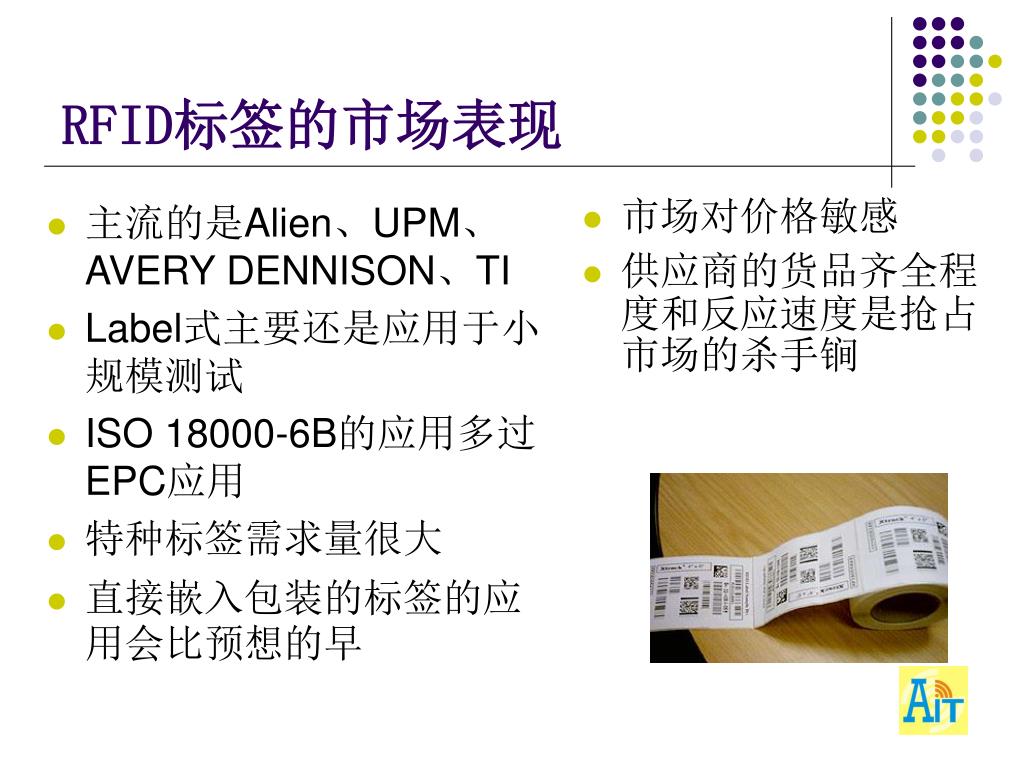

  9. 主流的是Alien、UPM、AVERY DENNISON、TI Label式主要还是应用于小规模测试 ISO 18000-6B的应用多过EPC应用 特种标签需求量很大 直接嵌入包装的标签的应用会比预想的早 市场对价格敏感 供应商的货品齐全程度和反应速度是抢占市场的杀手锏 RFID标签的市场表现

  10. RFID产业情况--读写机具（1） • 读写机具 固定式Reader UHF领域国产： 远望谷、先施、瑞福、中兴通讯…40多家 UHF领域国际品牌： 主流的有Alien、 AWID、 Symbol、Intermec、SAMSys等

  11. RFID产业情况--读写机具（2） • 读写机具 手持式 未出现主流机型 • RFID打印机 zebra 、 AVERY DENNISON 、 Printronix、Datamax 等

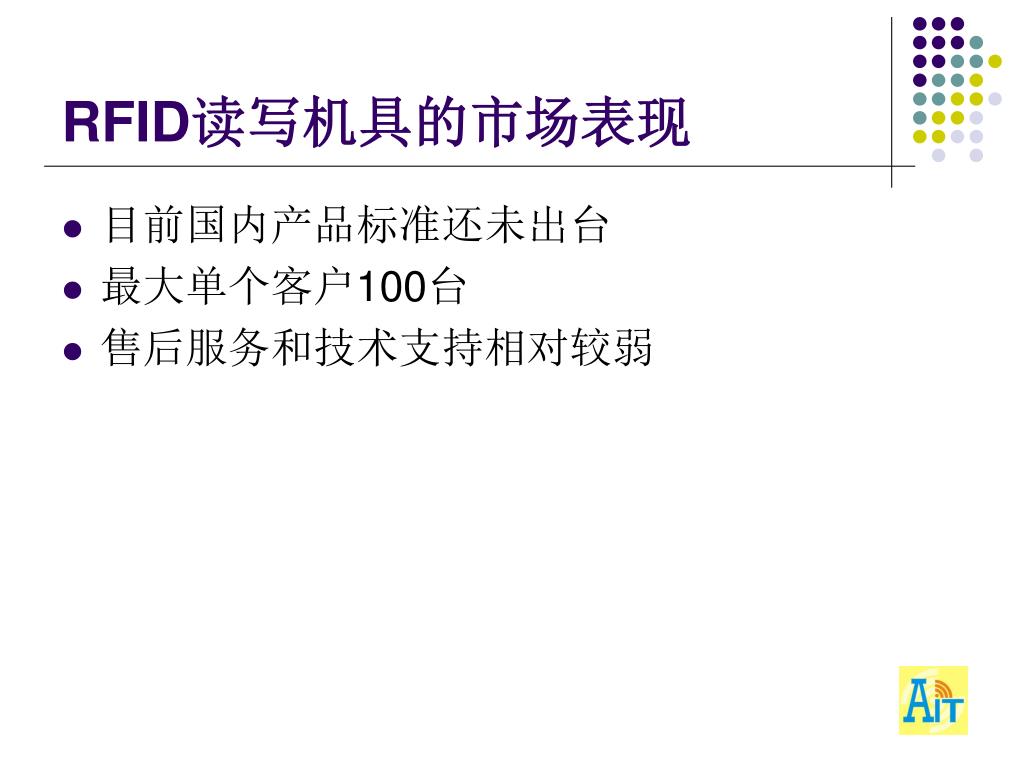

  12. RFID读写机具的市场表现 • 目前国内产品标准还未出台 • 最大单个客户100台 • 售后服务和技术支持相对较弱

  13. 国际上开发者近100家 国际软件和IT服务大企业均涉足，目的是聚合服务，推广其原有的产品线 国内开发者不超过10家 目前，首先发布产品的是我们 RFID产业情况—中间件软件

  14. 中间件软件的市场表现 • 目前试验系统居多、小规模系统居多 • 中间件的功能体现得不够充分 • 与信息系统的衔接是关键 • 其他RFID应用软件 随着应用而发展

  15. RFID应用情况 • 物流业 深圳、上海货柜车辆管理 深圳、上海仓储管理 车辆信息识别、货仓定位、快速收发、先进先出应用是重点突破领域

  16. RFID应用情况 • 制造业 过程控制—汽车制造厂 过程追踪---海尔冰箱生产线 成品出库---杭州卷烟厂 沃尔玛制造商

  17. RFID应用情况 • 资产管理 军队 固定资产管理 移动资产管理 文档管理 • 人员身份识别

  18. 行业应用解决方案 • 资产管理 • 物流行业 • 钢铁行业 • 集装箱管理 • 木材企业 • 制造行业 • 人员识别

  19. 资产管理 • 资产管理的必要性 • 贵重的物品与设备的防盗、安全管理是一直备受关注。 • 重要系统信息的保障也非常重要，如有丢失会造成巨大损失。 谁来管理 我们啊？ 贵重物品 重要信息

  20. 读写器 服务器 报警装置 出口n 标签打印机 生成标签 + 读写器 标签 天线 安全区域 出口1 资产管理 • 资产管理的系统架构

  21. 资产管理 • 资产管理功能 资产管理： 包括资产的录入、修改、标签打印等。 安全管理： 设置资产的安全等级，对不同等级的资产采用不同的管理方式。 用户管理： 设置三种用户：超级管理员、部门管理员及普通用户，具有不同的权限。 资产管理系统 日志管理： 记录用户操作、资产出入信息和警报信息。 报警管理： 非法标签出入，系统自动报警。 系统管理： 设置系统相应的参数。

  22. 仓储物流 • 硬件配备 • 在货品的外包装箱上贴上条形码标签。 • 在托盘内嵌入RFID标签，标签内有用户存储空间，可以记录托盘编号及盛装货品的信息。 • 在仓库的出入口安装固定式RFID读写器，用于出、入库操作的托盘标签远距离自动识别。 • 工作人员配备手持RFID读写设备，识别条码与RFID标签，用于入库货品的绑定、拣货、盘点和对出库货品的清点。 • 管理办法 • 对托盘、货位进行编号。 • 对货品采用条形码进行标识。 • 系统记录托盘所盛装对应物品信息。 • 系统对货品按照一定规则进行分区。 • 系统记录货品存放货位。

  23. 首先生成条码标签（采用内部专用的条码管理机制），用来标识货品信息。首先生成条码标签（采用内部专用的条码管理机制），用来标识货品信息。 用手持设备读取托盘电子标签信息，记录该托盘放置的货位号，并将货位号与托盘绑定。 用手持设备读取货品信息，对于整盘货品只读取托盘标签，对于非整盘货品读取货品箱上的条形码。 生成条码 贴于外包装 托盘货 位号登记 读取托盘 及物品信息 用手持设备扫描货品条码，用RFID固定读写设备读取托盘上的电子标签信息。将货品信息与托盘进行绑定。 用手持设备将托盘电子标签信息与货位号及绑定信息通过无线的方式上传到服务器，由服务器纪录、处理。 用手持设备将需盘点货品读取、扫描后，将数据上传，由系统处理盘点信息，生成相应报表。 货品与电 子标签绑定 数据上传 数据上传 仓储物流 • 入库 • 搬运 • 盘点

  24. 用手持设备读通过无线网从服务器下载出库作业单，其中包括预出库的货品名称、数量，货位信息。用手持设备读通过无线网从服务器下载出库作业单，其中包括预出库的货品名称、数量，货位信息。 下载出 库作业单 用手持设备读取托盘电子标签信息，与出库作业单信息进行核对，无误进入下个环节。 数据确认 用手持设备根据出库作业单和托盘标签信息计算出库剩余的货品量，并对托盘标签进行扣减（部分出库时）和清除（全部出库时）。 货品数量 计算及修改 操作结束后，利用手持设备将改动后的托盘电子标签数据及操作成功信息上传。 数据上传 仓储物流 • 出库

  25. 仓储物流

  26. 集装箱管理 • RFID集装箱管理优势 • 减少港口集装箱误放，及集装箱和货物丢失现象，可对集装箱精确控制 。 • 有效消除集装箱在运输过程中的错箱、漏箱。 • 加快集装箱通关速度，提高集装箱运输的准确性，全面提升集装箱运输的服务水平。 • 电子封条能实时记录集装箱开门的时间和次数，有效地解决了“谁动了我的箱子”的问题。 • 解决了人工抄号易出现人为差错和全程信息交流不及时的问题。 • 避免检查登记工作人员长期接触恶劣的环境 。

  27. 电子标签 记录集装箱号码 记录集装箱的运输信息 记录集装箱装载货品信息 电子封条 记录集装箱开门的时间及次数 固定读写设备 读取电子标签与电子封条信息，传给服务器 写入相关信息 手持设备 随时读取感兴趣集装箱的信息 集装箱管理

  28. 集装箱管理 • 系统结构 安全管理 读写器 编组调度 开箱信息 电子封条 电子标签 站场管理 01101011010 集装箱 运输管理 集装箱信息 011010110 称重及抄号 天线

  29. RFID服装企业仓库的应用 • 每个大服装包装箱上贴上RFID标签。 • 或者是使用带电子标签的周转箱或托盘，这样可以节约费用． • 标签记录每箱内存放的服装数量、种类、包装日期等 • 仓库入口、出口处以及叉车安装读头天线。 • 叉车运送产品自动完成入库、出库及分拣等工作，提高工作效力，节约企业成本。

  30. 使用RFID标签对服装标识 • 每件服装成品携带一个RFID标签标牌 • 标签内可以写入服装用料、品牌、生产日期、厂家等信息 • 在服装专卖店等设置RFID读头以及信息查询系统，可以实时查询服装真伪。 • 可以采集每件产品的出售时间、统计每种产品的销售数量，提供给厂家销售数据。

  31. 使用RFID标签对人员标识 数据库 • 每人携带一个RFID标签 • 在车间内、出入口等位置安装RFID读写设备 • 人员通过时，记录通过的时间等信息 • 标签与人员的信息绑定（如：姓名、年龄、工种、班次等） • RFID系统采集信息联入数据库，实时掌握人员信息

  32. 木材企业管理 • 木材企业管理应用环节包括 • 木材进场 • 等待运输 • 装车 • 出场 • 码头点验 • 车辆管理等等

  33. 木材企业管理 • 木材进场 • 木材信息生成（包括：木材的种类、树龄、砍伐时间、作业人等信息） • 写入木材标签，同时系统将电子标签内的信息码与相应信息绑定，生成入库信息 • 将标签对应贴在每根木材上，通过读取木材的电子标签就可以掌握该木材的具体信息了。 • 等待运输 • 木材等待运输期间，工作人员可采用手持读写设备对木材进行定期盘点，方便、快捷，并可实时掌握料场库存状况。

  34. 木材企业管理 • 装车 • 利用读写器对于要装车的木材进行快速核实，提高效率，减少失误。 • 出场 • 由料场门口的固定读写设备，同时读取车辆标签与木材标签信息，自动生成出场信息，提高出场效率，同时核对出厂木材，通过二次核对，彻底避免误装、漏装。 • 码头点验 • 木材运送到码头后，采用手持读写设备读写车辆与木材的电子标签，做到快速、准确点验木材数量与品种。

  35. 木材企业管理 • 车辆管理 • 在每辆运输车上装有电子标签，可通过手持设备和固定设备同时对车辆的出、入、调度、配货等情况进行管理。 • 追踪服务 • 贴有电子标签的木材为物流运输企业提供追踪货品的手段，在物流运输企业内部可由该企业自由选择监控点来监控运输本木材企业的货品，为实现实时电子货品跟踪打下了基础。

  36. RF模块 控制面板 Reader 天线 轧 滚 钢铁企业 例-1: 轧辊用 RFID 无线局域网 AP 管理服务器 5mm 40mm 金属 标签: 附着于孔内 • 轧辊项目 – UHF Deployment for Circulation Assets • 轧辊与电动机是代表性的旋转体，需定期检查 因金属材质及接触油脂，故无法使用标签，可试用RFID

  37. 读卡机 3680 天线 260(180) 155 (100) 钢铁企业 例-2 : 无人天车产品信息识别系统模拟图 移动吊车 天车 PLC 仪表板 无人天车 M E M

  38. 钢铁企业 例-3 : 机车管制系统 • 运输铁水的机车计量信息管理 • 辨别车辆正反方向及测定车辆行驶速度以及行使位置

  39. 解决方案的实施步骤 • RFID和EPC系统实施的完整过程需要经过以下步骤： 1、用户业务分析； 2、流程设计与重组； 3、现场环境测试与应用模式确定； 4、天线与标签选型与设计； 5、读写器、传感器等硬件及系统的设计与开发； 6、中间件软件、应用软件及系统的设计与开发； 7、网络系统的设计； 8、软硬件安装； 9、与现有系统集成及连接测试； 10、人员培训； 11、软硬件维护与支持。

  40. 工程及测试图片

  41. 工程及测试图片

  42. 工程及测试图片

  43. 工程及测试图片

  44. 谢 谢！
