Presentation Transcript

Provozn intervaly

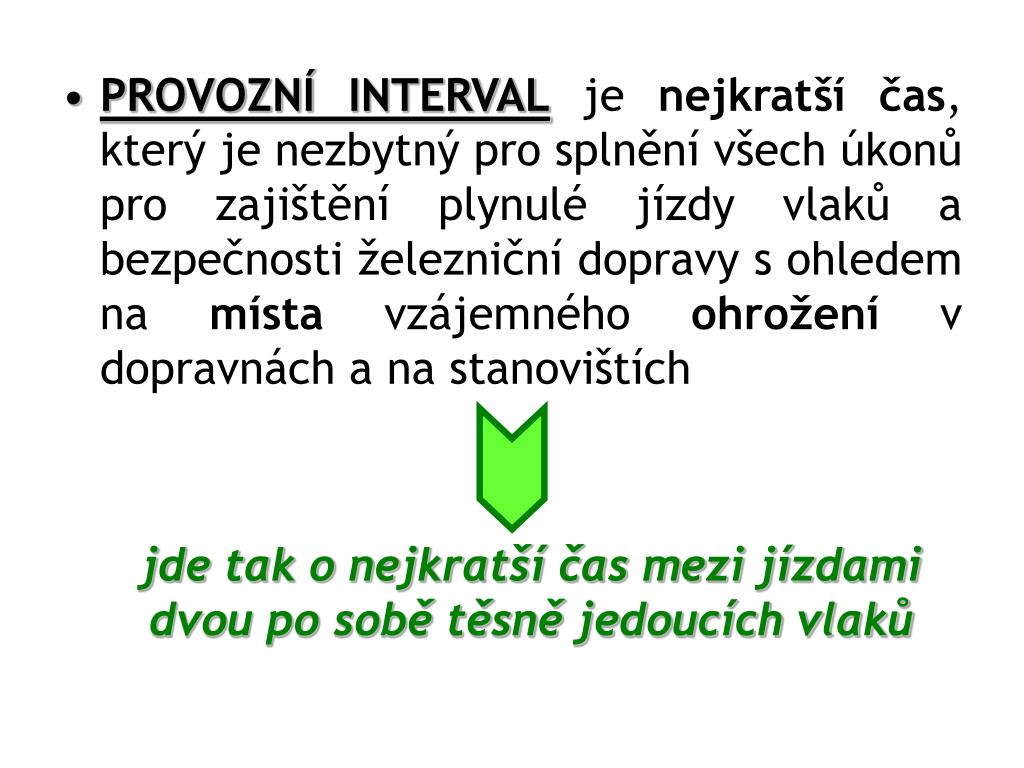

  • PROVOZNÍ INTERVAL je nejkratší čas, který je nezbytný pro splnění všech úkonů pro zajištění plynulé jízdy vlaků a bezpečnosti železniční dopravy s ohledem na místa vzájemného ohrožení v dopravnách a na stanovištích

    jde tak o nejkratší čas mezi jízdami dvou po sobě těsně jedoucích vlaků


Slo ky provozn ch interval

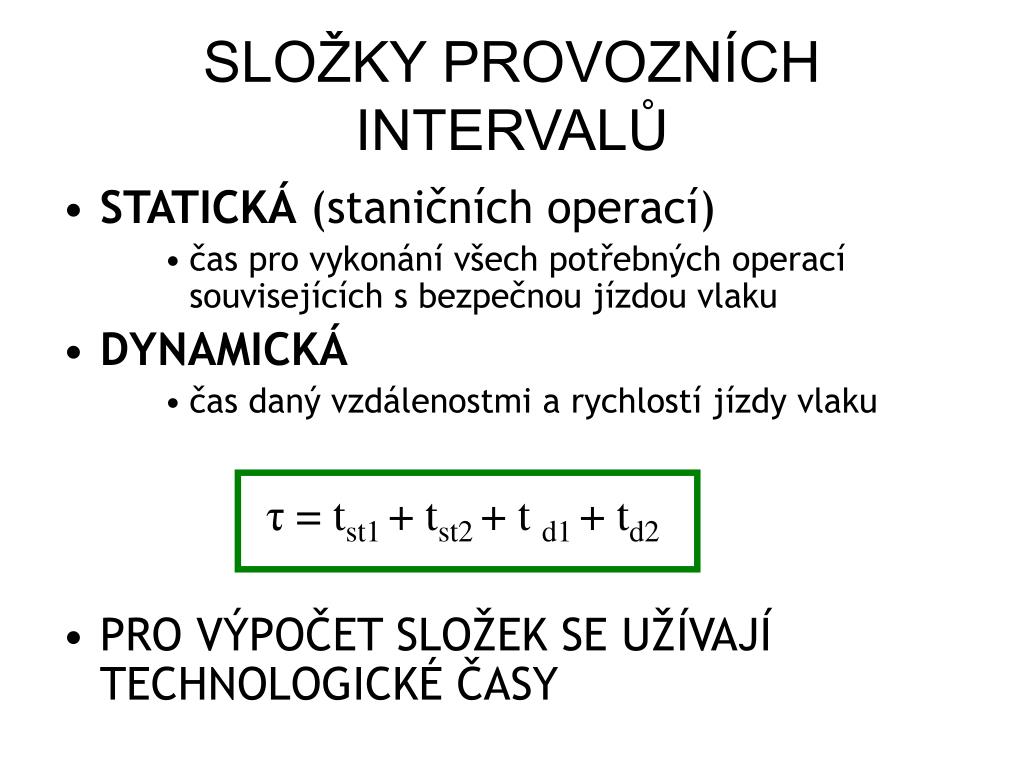

SLOŽKY PROVOZNÍCH INTERVALŮ

  • STATICKÁ (staničních operací)

    • čas pro vykonání všech potřebných operací souvisejících s bezpečnou jízdou vlaku

  • DYNAMICKÁ

    • čas daný vzdálenostmi a rychlostí jízdy vlaku

      τ = tst1 + tst2 + t d1 + td2

  • PRO VÝPOČET SLOŽEK SE UŽÍVAJÍ TECHNOLOGICKÉ ČASY


  • Stani n intervaly

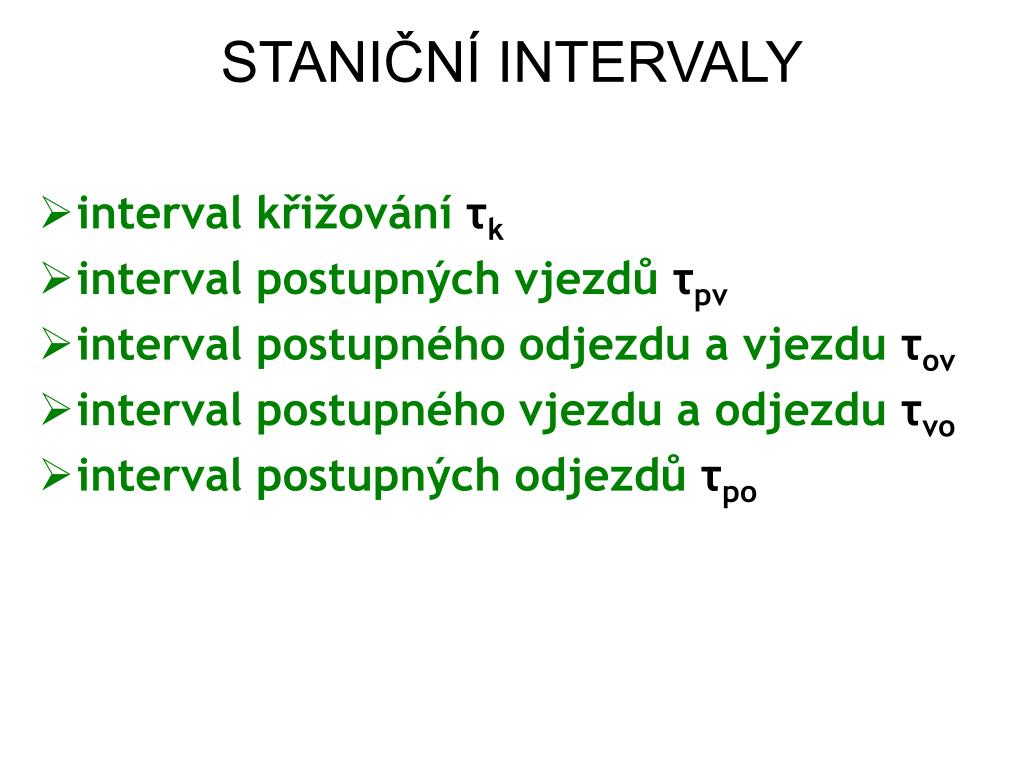

    STANIČNÍ INTERVALY

    • interval křižováníτk

    • interval postupných vjezdůτpv

    • interval postupného odjezdu a vjezduτov

    • interval postupného vjezdu a odjezduτvo

    • interval postupných odjezdůτpo


    Interval k i ov n

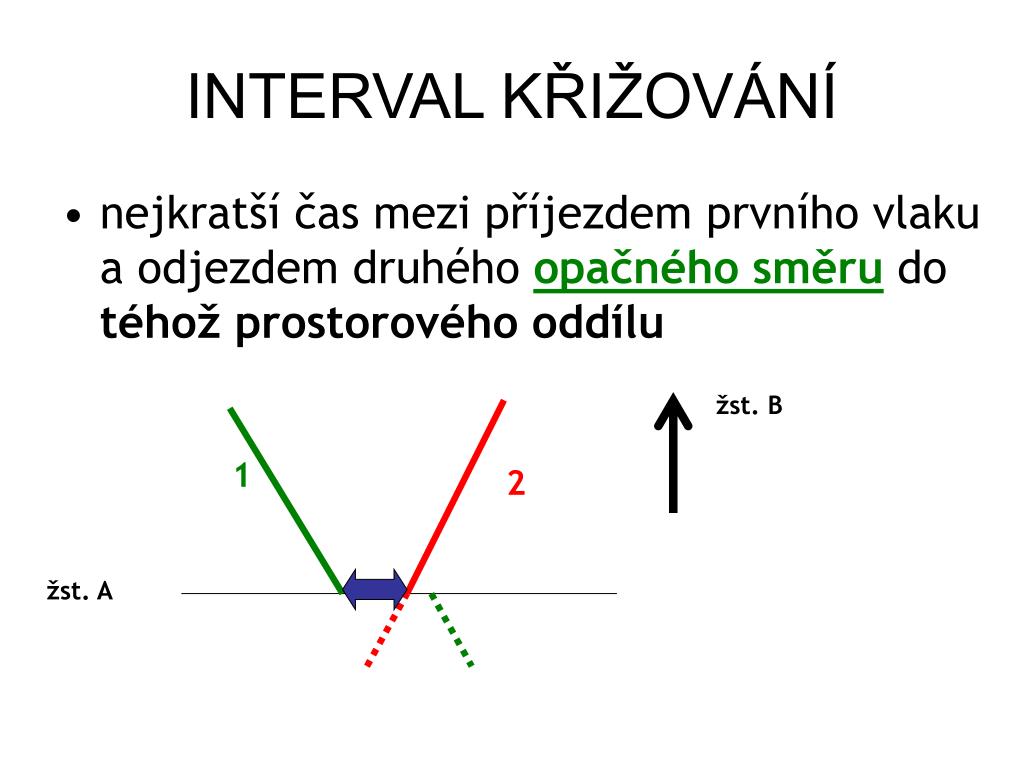

    INTERVAL KŘIŽOVÁNÍ

    • nejkratší čas mezi příjezdem prvního vlaku a odjezdem druhého opačného směru do téhož prostorového oddílu

    žst. B

    1

    2

    žst. A


    Interval postupn ch vjezd

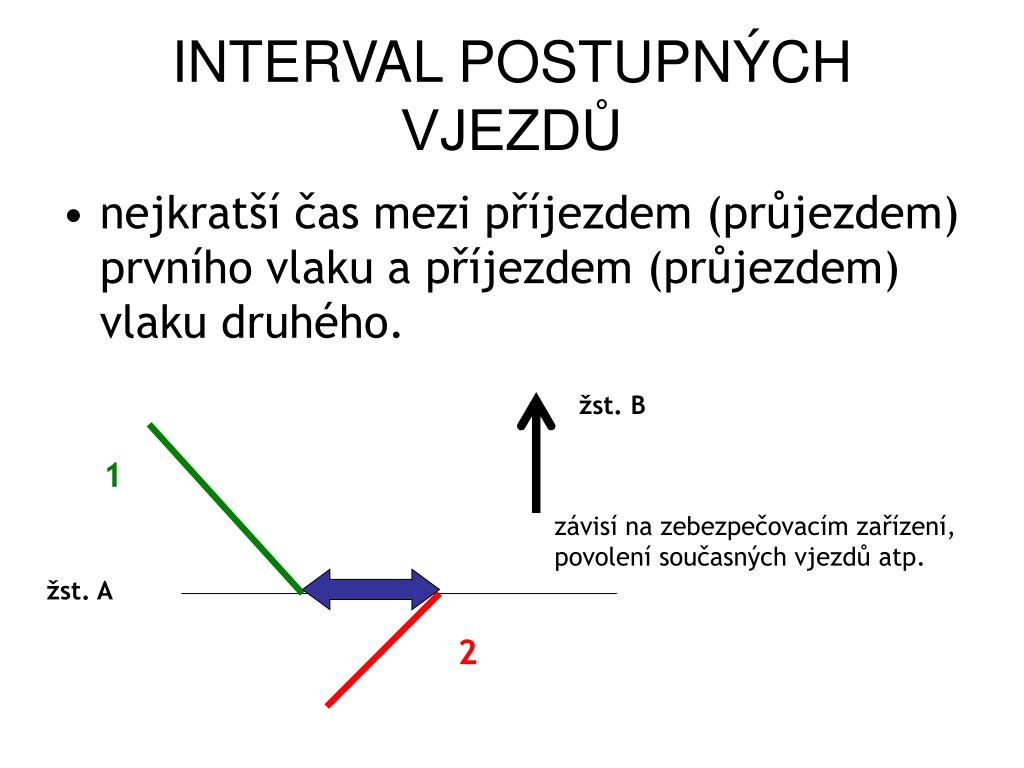

    INTERVAL POSTUPNÝCH VJEZDŮ

    • nejkratší čas mezi příjezdem (průjezdem) prvního vlaku a příjezdem (průjezdem) vlaku druhého.

    žst. B

    1

    závisí na zebezpečovacím zařízení, povolení současných vjezdů atp.

    žst. A

    2


    Intarval postupn ho odjezdu a vjezdu

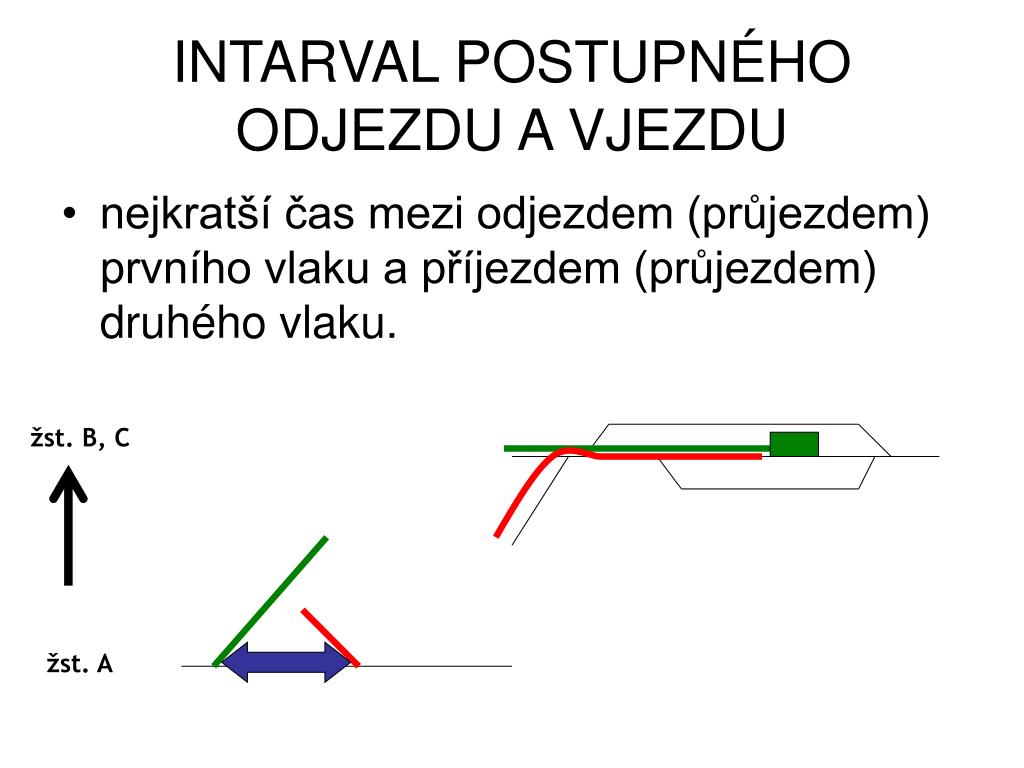

    INTARVAL POSTUPNÉHO ODJEZDU A VJEZDU

    • nejkratší čas mezi odjezdem (průjezdem) prvního vlaku a příjezdem (průjezdem) druhého vlaku.

    žst. B, C

    žst. A


    Interval postupn ho vjezdu a odjezdu

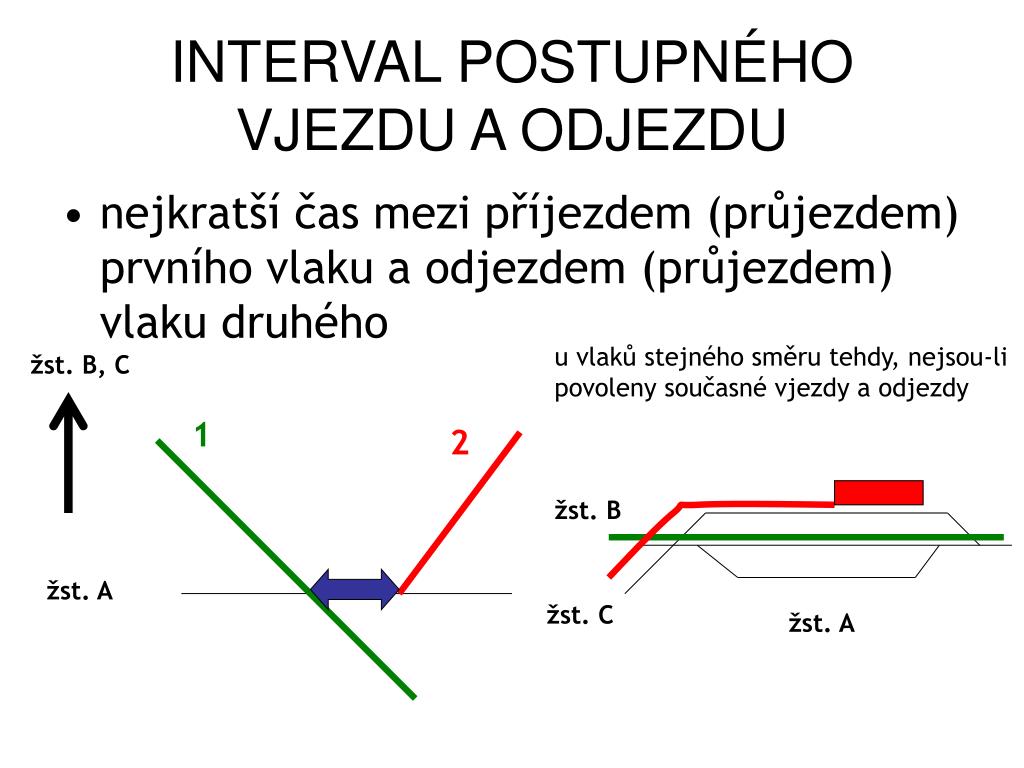

    INTERVAL POSTUPNÉHO VJEZDU A ODJEZDU

    • nejkratší čas mezi příjezdem (průjezdem) prvního vlaku a odjezdem (průjezdem) vlaku druhého

    u vlaků stejného směru tehdy, nejsou-li povoleny současné vjezdy a odjezdy

    žst. B, C

    1

    2

    žst. B

    žst. A

    žst. C

    žst. A


    Interval postupn ch odjezd

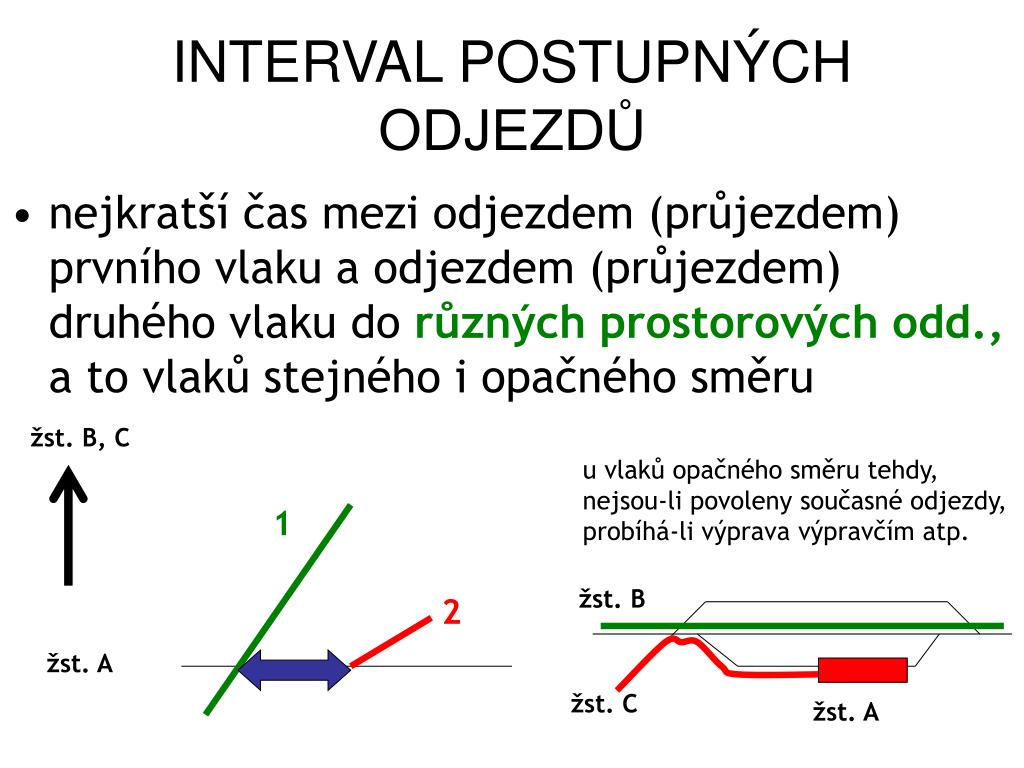

    INTERVAL POSTUPNÝCH ODJEZDŮ

    • nejkratší čas mezi odjezdem (průjezdem) prvního vlaku a odjezdem (průjezdem) druhého vlaku do různých prostorových odd.,a to vlaků stejného i opačného směru

    žst. B, C

    u vlaků opačného směru tehdy, nejsou-li povoleny současné odjezdy, probíhá-li výprava výpravčím atp.

    1

    žst. B

    2

    žst. A

    žst. C

    žst. A


    Tra ov intervaly

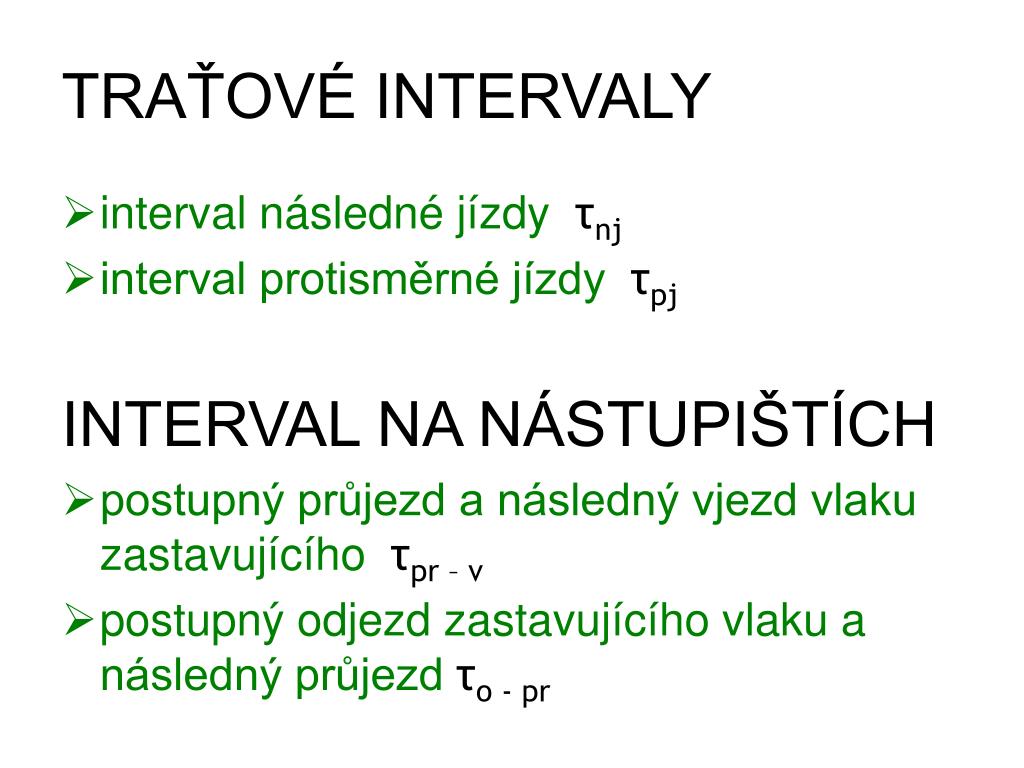

    TRAŤOVÉ INTERVALY

    • interval následné jízdy τnj

    • interval protisměrné jízdy τpj

      INTERVAL NA NÁSTUPIŠTÍCH

    • postupný průjezd a následný vjezd vlaku zastavujícího τpr – v

    • postupný odjezd zastavujícího vlaku a následný průjezd τo - pr


    Interval n sledn j zdy

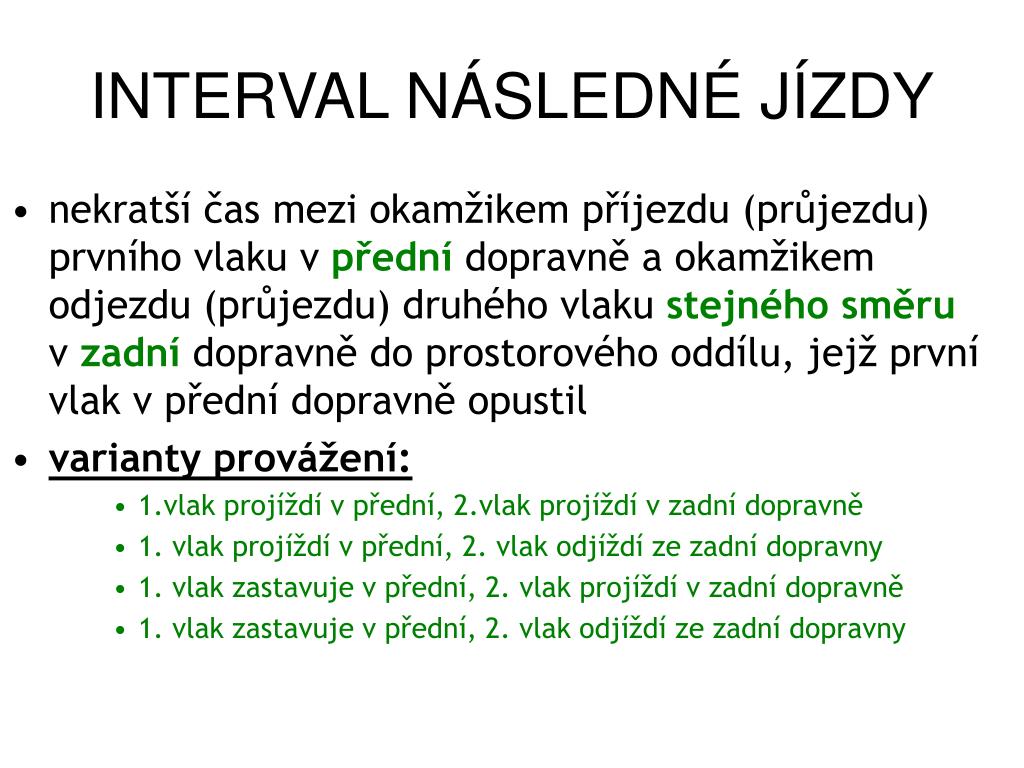

    INTERVAL NÁSLEDNÉ JÍZDY

    • nekratší čas mezi okamžikem příjezdu (průjezdu) prvního vlaku v přední dopravně a okamžikem odjezdu (průjezdu) druhého vlaku stejného směru v zadní dopravně do prostorového oddílu, jejž první vlak v přední dopravně opustil

    • varianty provážení:

      • 1.vlak projíždí v přední, 2.vlak projíždí v zadní dopravně

      • 1. vlak projíždí v přední, 2. vlak odjíždí ze zadní dopravny

      • 1. vlak zastavuje v přední, 2. vlak projíždí v zadní dopravně

      • 1. vlak zastavuje v přední, 2. vlak odjíždí ze zadní dopravny


    Provozn intervaly

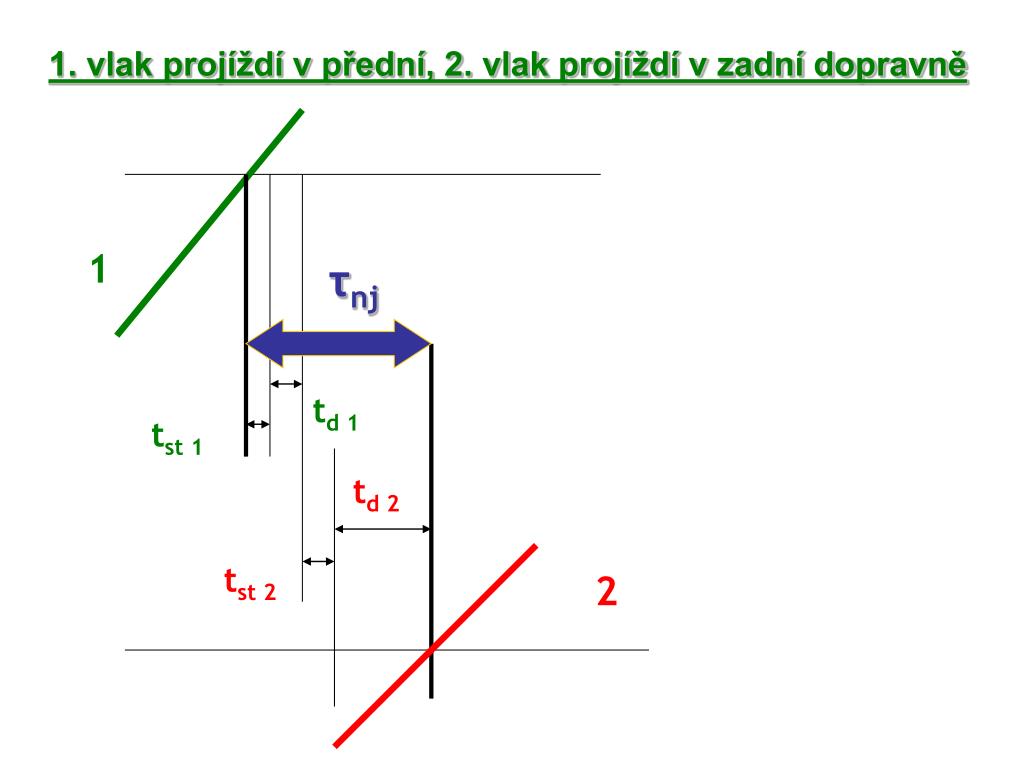

    1. vlak projíždí v přední, 2. vlak projíždí v zadní dopravně

    1

    τnj

    td 1

    tst 1

    td 2

    tst 2

    2


    Interval protism rn j zdy

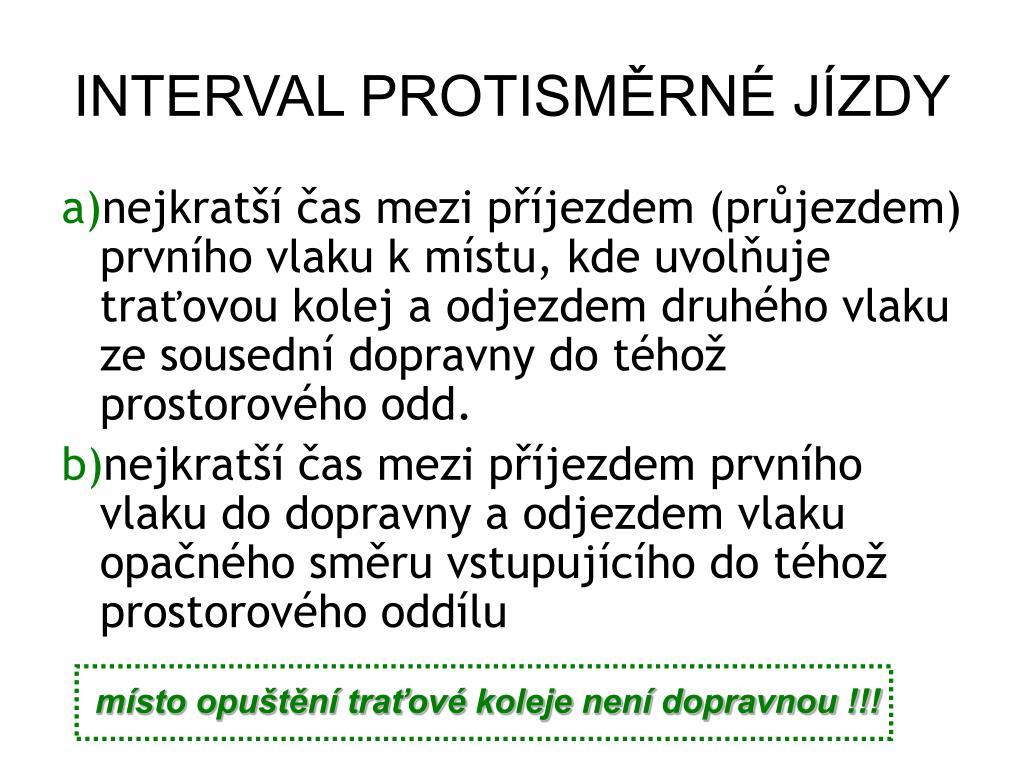

    INTERVAL PROTISMĚRNÉ JÍZDY dopravně

    a)nejkratší čas mezi příjezdem (průjezdem) prvního vlaku k místu, kde uvolňuje traťovou kolej a odjezdem druhého vlaku ze sousední dopravny do téhož prostorového odd.

    b)nejkratší čas mezi příjezdem prvního vlaku do dopravny a odjezdem vlaku opačného směru vstupujícího do téhož prostorového oddílu

    místo opuštění traťové koleje není dopravnou !!!


    Interval na n stupi t ch
    INTERVAL NA NÁSTUPIŠTÍCH dopravně

    • zjišťuje se tam (žst., zast), kde přístup cestujících k vlaku os. dopravy na koleji vzdálenější od VB by mohl být ohrožen vlakem jedoucím po koleji blíže VB

      • úrovňová nástupiště v žst.

      • poloperonizace v žst.

      • zast. s jednostranným přístupem k úrovňovým nást.


    N sledn mezidob i

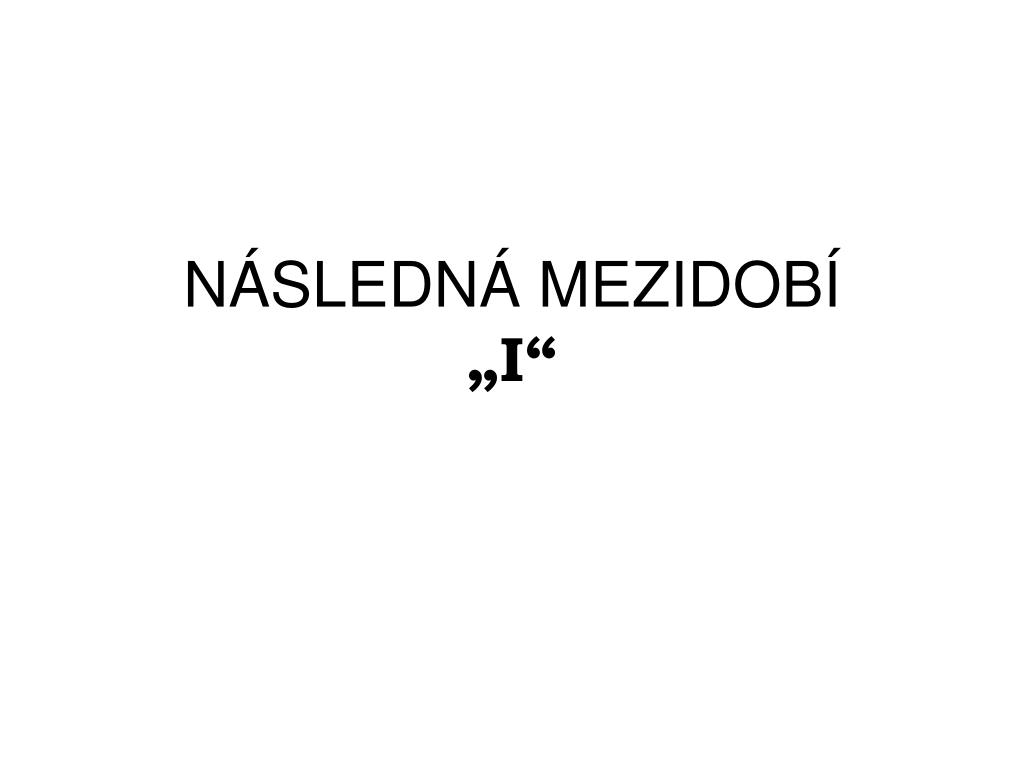

    NÁSLEDNÁ MEZIDOBÍ dopravně„I“


    Provozn intervaly

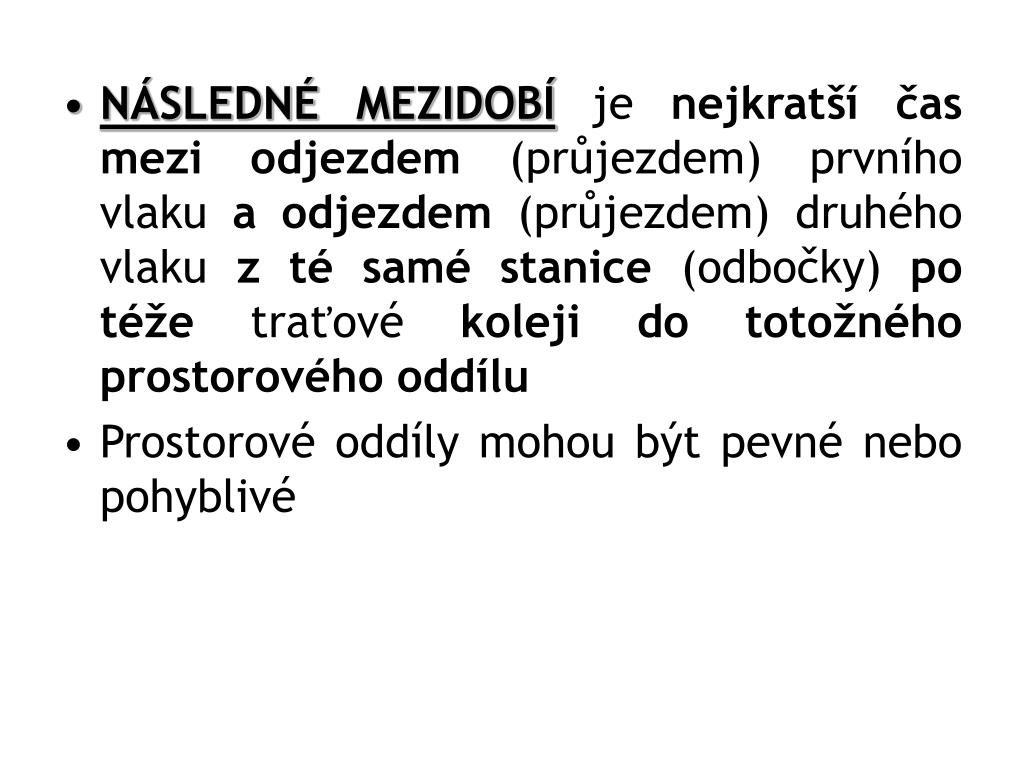

    • NÁSLEDNÉ MEZIDOBÍ dopravně je nejkratší časmezi odjezdem (průjezdem) prvního vlaku a odjezdem (průjezdem) druhého vlaku z té samé stanice (odbočky) po téže traťové kolejido totožného prostorového oddílu

    • Prostorové oddíly mohou být pevné nebo pohyblivé





    Provozn intervaly

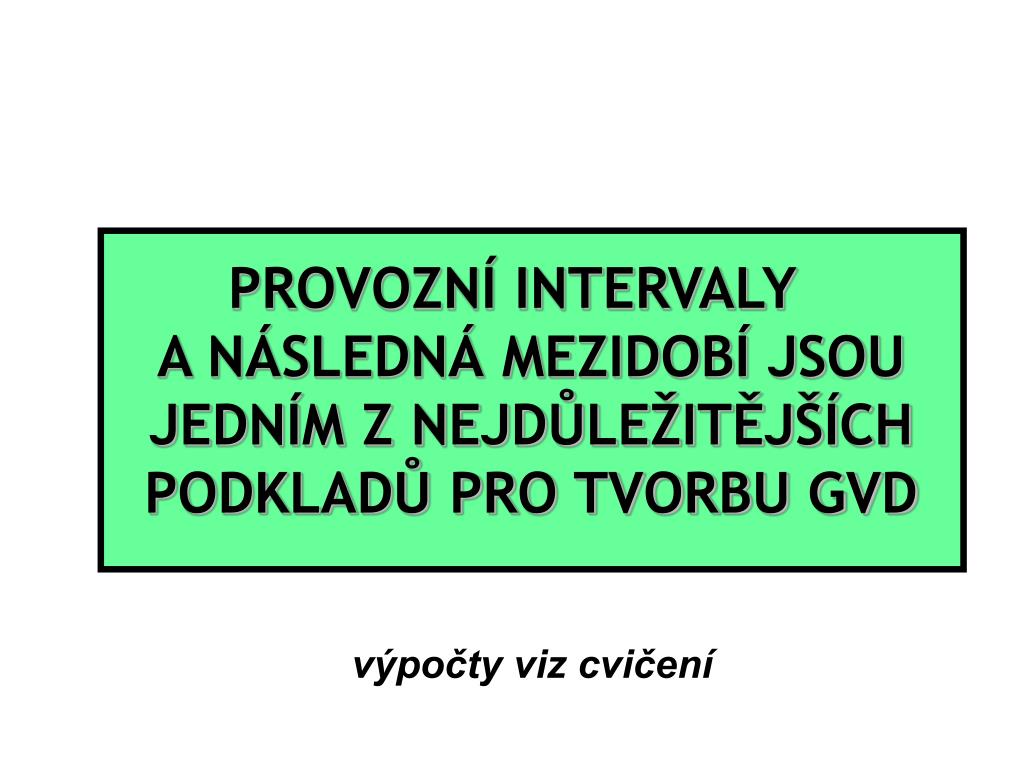

    PROVOZNÍ INTERVALY A NÁSLEDNÁ MEZIDOBÍ JSOU JEDNÍM Z NEJDŮLEŽITĚJŠÍCH PODKLADŮ PRO TVORBU GVD

    výpočty viz cvičení
