型材线材课件. 钢与钢材的基本知识 钢的分类. 型材线材组. 钢的分类. 钢是指以铁为主要元素、含碳量一般在2%以下并含有其他元素的材料。 根据分类目的不同,可以按照不同方法对钢进行分类。常用的分类方法有: 按冶金方法分类 按化学成分分类 按冶金质量分类 按金相组织分类 按使用加工方法分类 按用途分类。. 钢的分类方法. 按冶金方法分类 按照冶炼方法和冶炼设备的不同,钢分为电炉钢、平炉钢和转炉钢三大类。 电炉钢又可以分为电弧炉钢、感应炉钢、真空感应炉钢和电渣炉钢等。 转炉钢又分为底吹、侧吹、顶吹和纯氧吹炼等转炉钢。

loader
I am the owner, or an agent authorized to act on behalf of the owner, of the copyrighted work described.
capcha
Download Presentation

型材线材课件


An Image/Link below is provided (as is) to download presentation

Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author.While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server.


- - - - - - - - - - - - - - - - - - - - - - - - - - E N D - - - - - - - - - - - - - - - - - - - - - - - - - -
Presentation Transcript
slide3
钢的分类

钢是指以铁为主要元素、含碳量一般在2%以下并含有其他元素的材料。

根据分类目的不同,可以按照不同方法对钢进行分类。常用的分类方法有:

  • 按冶金方法分类
  • 按化学成分分类
  • 按冶金质量分类
  • 按金相组织分类
  • 按使用加工方法分类
  • 按用途分类。
slide4
钢的分类方法
  • 按冶金方法分类

按照冶炼方法和冶炼设备的不同,钢分为电炉钢、平炉钢和转炉钢三大类。

电炉钢又可以分为电弧炉钢、感应炉钢、真空感应炉钢和电渣炉钢等。

转炉钢又分为底吹、侧吹、顶吹和纯氧吹炼等转炉钢。

2004年世界钢产量为10亿吨,中国钢产量为2.7亿吨,占27%,第一产钢大国。

其中我国钢生产中,平炉已经基本淘汰,大约80%为转炉钢、20%为电炉钢,全国最大的电炉钢生产厂为宝钢、沙钢和马钢,每家大约每年需要废钢400~500万吨。

slide5
按化学成分分类

根据国家标准GB/T 13304-91,按照钢的化学成分可分为非合金钢、低合金钢和高合金。

按冶金质量分类

钢可以分为优质钢、高级优质钢和特级优质钢。

slide6

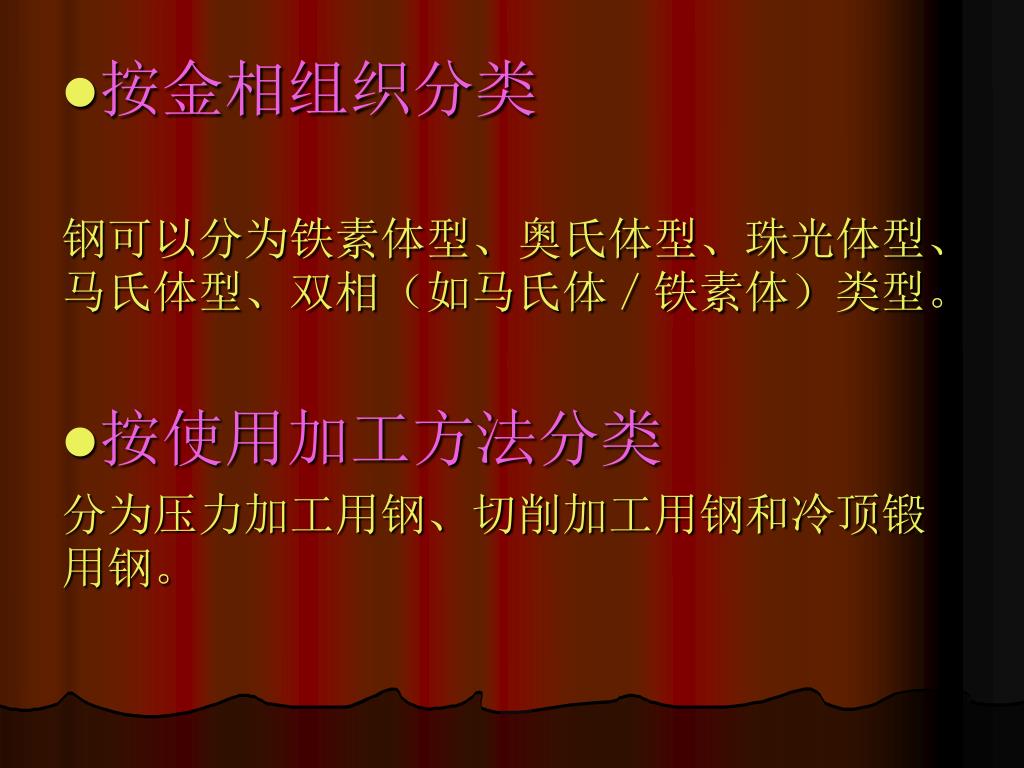

按金相组织分类

钢可以分为铁素体型、奥氏体型、珠光体型、马氏体型、双相(如马氏体/铁素体)类型。

  • 按使用加工方法分类

分为压力加工用钢、切削加工用钢和冷顶锻用钢。

slide7
按用途分类

可以把钢分为碳素结构钢、优质碳素结构钢、低合金高强度结构钢、合金结构钢、弹簧钢、碳素工具钢、合金工具钢、高速工具钢、轴承钢、不锈耐酸钢、耐热钢和电工用硅钢十二大类。

slide8
钢材品种分类

中国钢铁工业协会2004年1月1日起在全国钢铁工业范围内推行新的统计指标体系。

按国际惯例:

粗钢:完成了冶炼过程,未经过塑性加工的钢;

钢材:经过轧制和锻造的钢的工业产品;

2004年全国钢材产量为2.97亿吨,同比增长23%,自2000年(1.31亿吨)来一直保持高速增长。

slide9
钢材的统计分类
  • 铁道用钢材 除车轮件外的所有铁道用钢材 年产量270万吨
    • 重轨:每米重量不小于30公斤 年产量170万吨 包钢、鞍钢、攀钢
    • 轻轨:每米重量小于30公斤 年产量50万吨 包钢、鞍钢、攀钢
  • 棒材 按横断面形状分为:
    • 圆钢、方钢、六角钢、八角钢、扁钢。
    • 年产量2200万吨,主要是园钢,厂家较杂:南钢、杭钢、安阳、首钢、通钢、韶钢等等,基本上能生产螺纹钢的企业就可以生产。
    • 用途:再加工用,矿山、包装条等等。
    • 特点:生产成本低、量大品种杂。
slide10

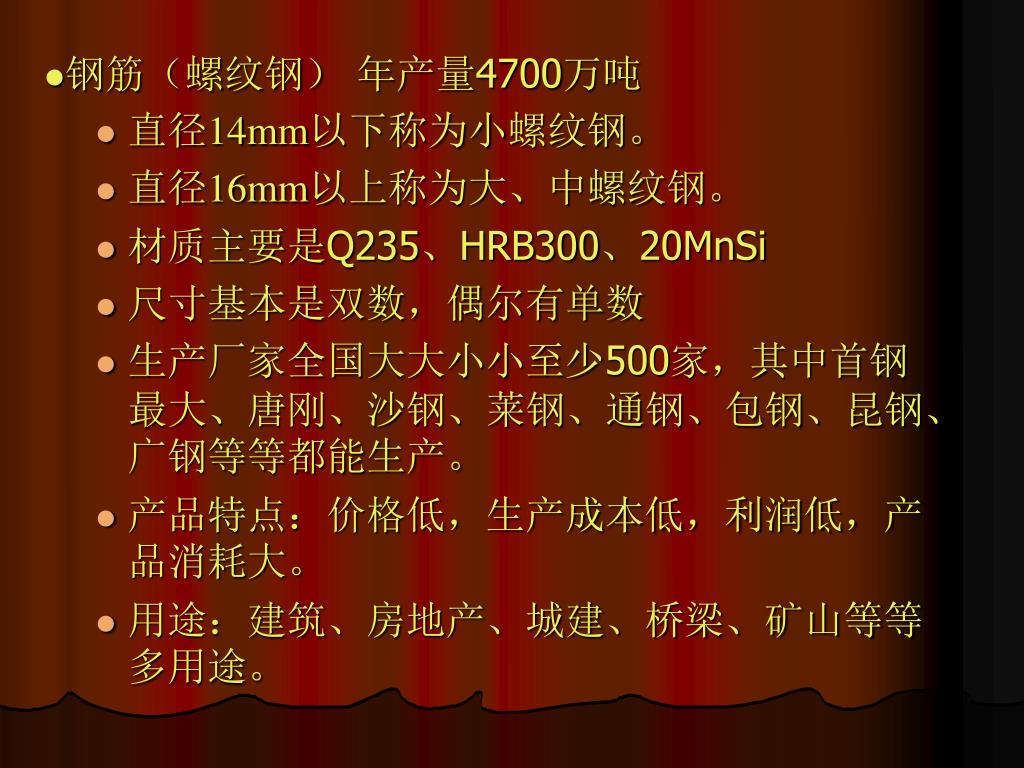

钢筋(螺纹钢) 年产量4700万吨
    • 直径14mm以下称为小螺纹钢。
    • 直径16mm以上称为大、中螺纹钢。
    • 材质主要是Q235、HRB300、20MnSi
    • 尺寸基本是双数,偶尔有单数
    • 生产厂家全国大大小小至少500家,其中首钢最大、唐刚、沙钢、莱钢、通钢、包钢、昆钢、广钢等等都能生产。
    • 产品特点:价格低,生产成本低,利润低,产品消耗大。
    • 用途:建筑、房地产、城建、桥梁、矿山等等多用途。
slide11
线材(盘条) 年产量5000万吨
    • 直径规格基本为6.5、8
    • 材质主要是Q195、Q215、45
    • 生产厂家全国大大小小至少500家,其中首钢最大、唐刚、沙钢、莱钢、通钢、包钢、昆钢、广钢等等都能生产。
    • 产品特点:价格低,生产成本低,利润低,产品消耗大。
    • 用途:建筑、房地产、城建、桥梁、拉丝、五金等等多用途。
slide12

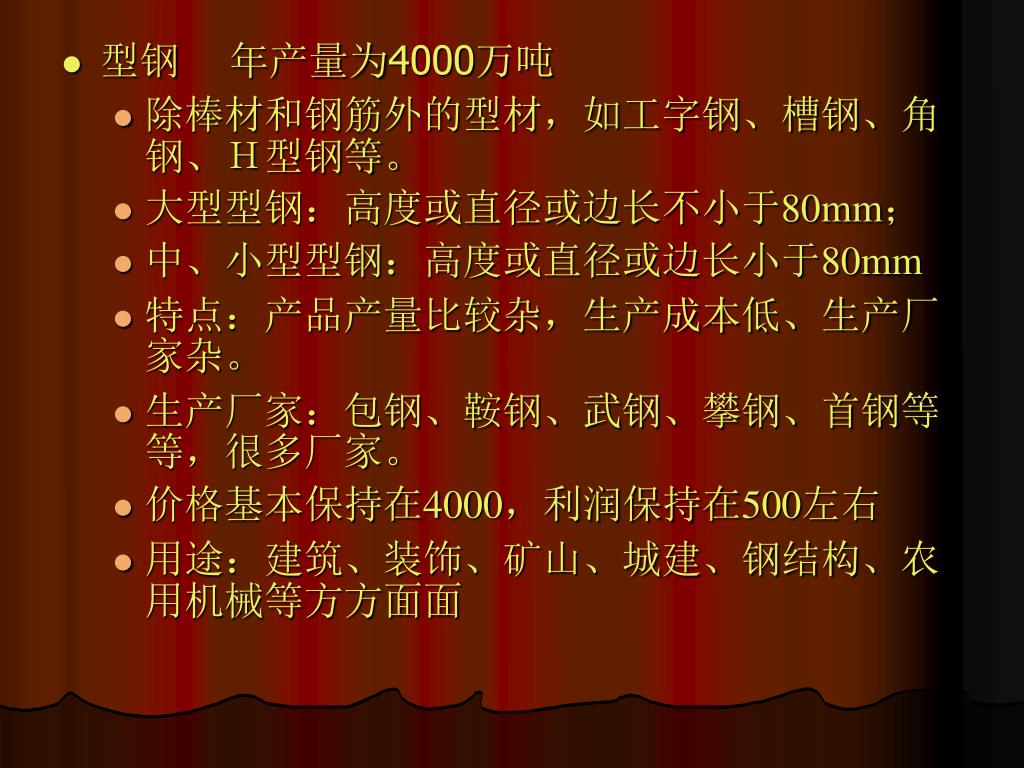

型钢 年产量为4000万吨
    • 除棒材和钢筋外的型材,如工字钢、槽钢、角钢、H型钢等。
    • 大型型钢:高度或直径或边长不小于80mm;
    • 中、小型型钢:高度或直径或边长小于80mm
    • 特点:产品产量比较杂,生产成本低、生产厂家杂。
    • 生产厂家:包钢、鞍钢、武钢、攀钢、首钢等等,很多厂家。
    • 价格基本保持在4000,利润保持在500左右
    • 用途:建筑、装饰、矿山、城建、钢结构、农用机械等方方面面
slide13

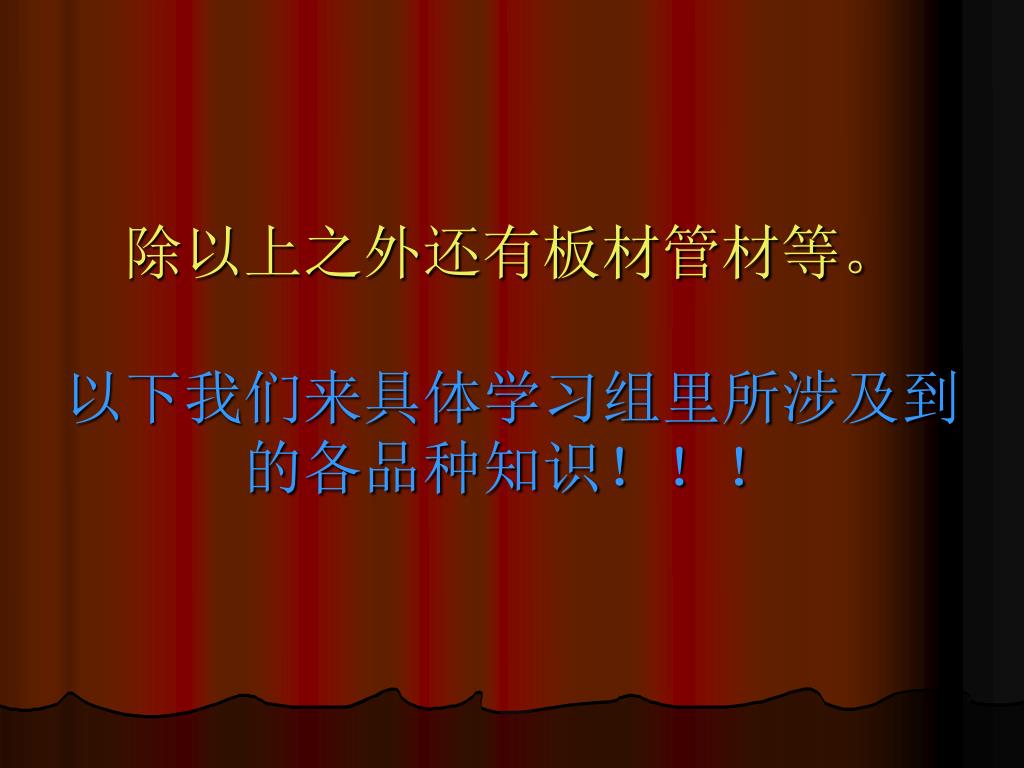

除以上之外还有板材管材等。以下我们来具体学习组里所涉及到的各品种知识!!!除以上之外还有板材管材等。以下我们来具体学习组里所涉及到的各品种知识!!!
slide17

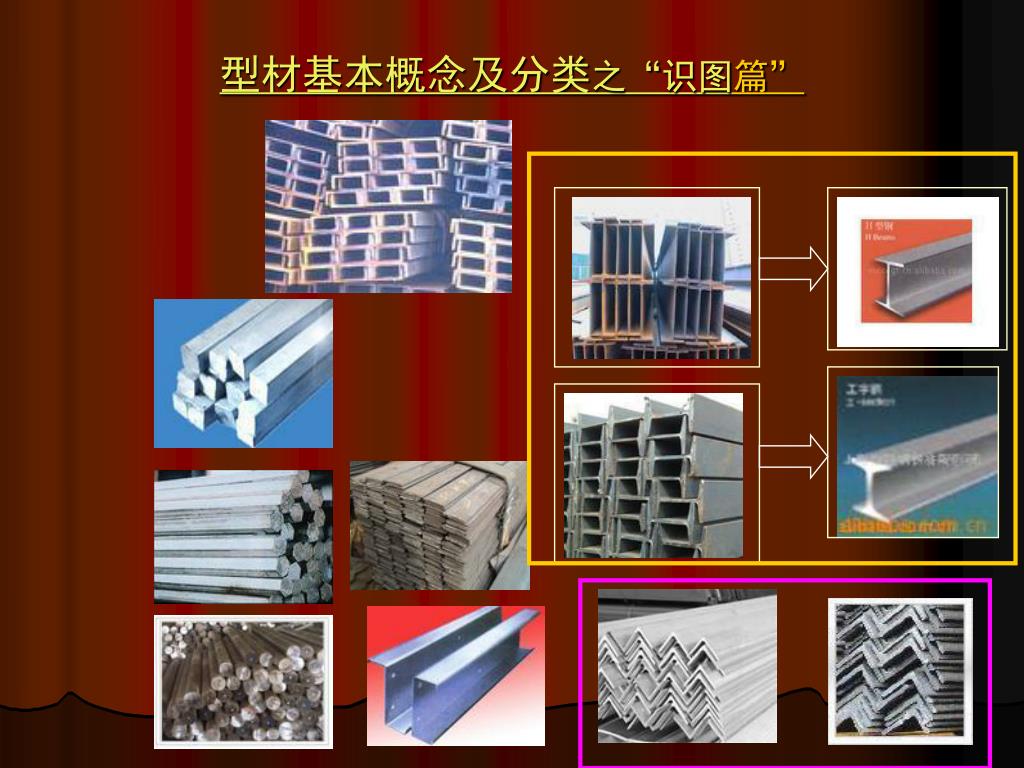

型材基本概念及分类之“概念篇”

方钢

圆钢

角钢

扁钢

H 型钢

槽钢

工字钢

六角钢

狭义型材(大中型材)

C型钢

中义型材(型材)

Z 型钢

U型钢

螺纹钢

广义型材(型钢)

slide18
型材基本概念及分类之“分类篇”

按冶炼质量分类

按冶炼工艺分类

按截面形状分类

按规格尺寸分类

由普碳钢和低合金钢生产

钢坯锻压、承重力强

高度>250

工字钢

普通型钢

热 轧

大 型 材

边长>150

槽 钢

高度>600

角 钢

高度160-250

H型钢

中 型 材

边长50~140

扁 钢

冷加工、壁薄、重量轻

由优质钢加工

高度300~600

方 钢

优质型钢

冷弯

高度<160

小 型 材

异型钢

边长20~45

圆 钢

高度<300

slide20
型钢
  • 型钢包括:工字钢/ 槽钢/ 角钢/ 圆钢/ 扁钢/ 球扁钢/ 方钢/ 六角钢/ 八角钢/ 槽帮钢/刮板钢/其他
slide21

工字钢

工字钢:工字钢也称钢梁(英文名称 I Beam),是截面为工字形的长条钢材。工字钢分普通工字钢和轻型工字钢,H形钢三种。

slide23

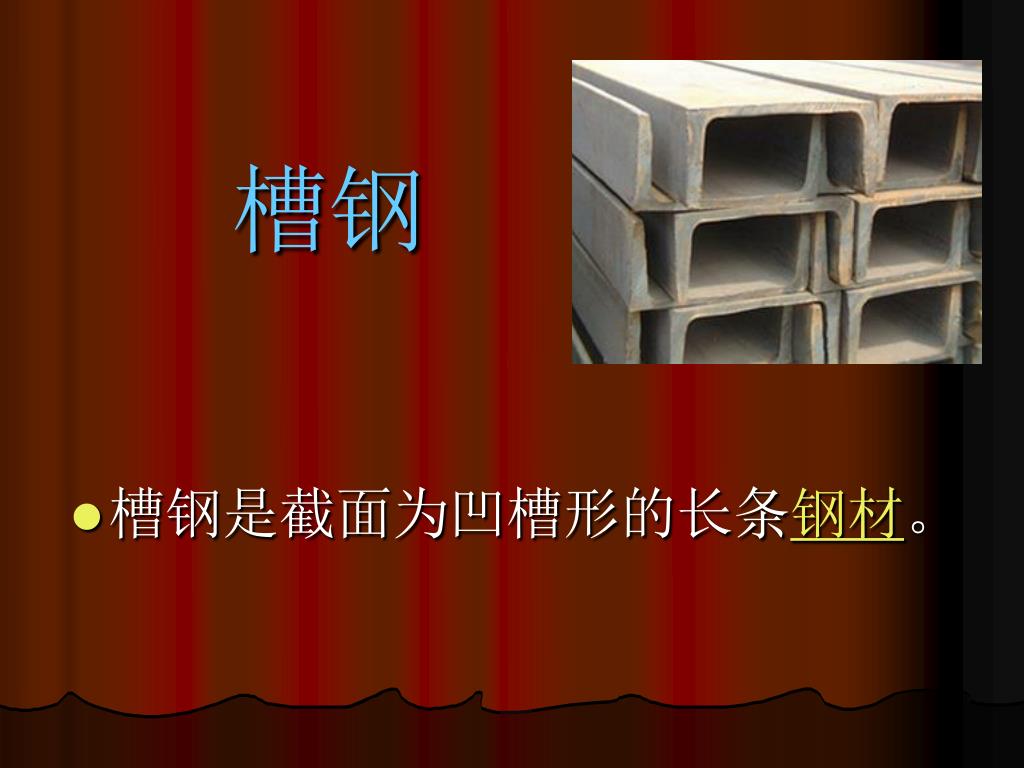

槽钢
  • 槽钢是截面为凹槽形的长条钢材。
slide25
应用.产地

应用:槽钢主要用于建筑结构、车辆制造和其它工业结构,槽钢还常常和工字钢配合使用。

  • 产地:我国主要是首钢、包钢、莱钢、武钢、马钢、新钢、萍钢、保定普瑞钢铁等几家钢厂生产。
slide26

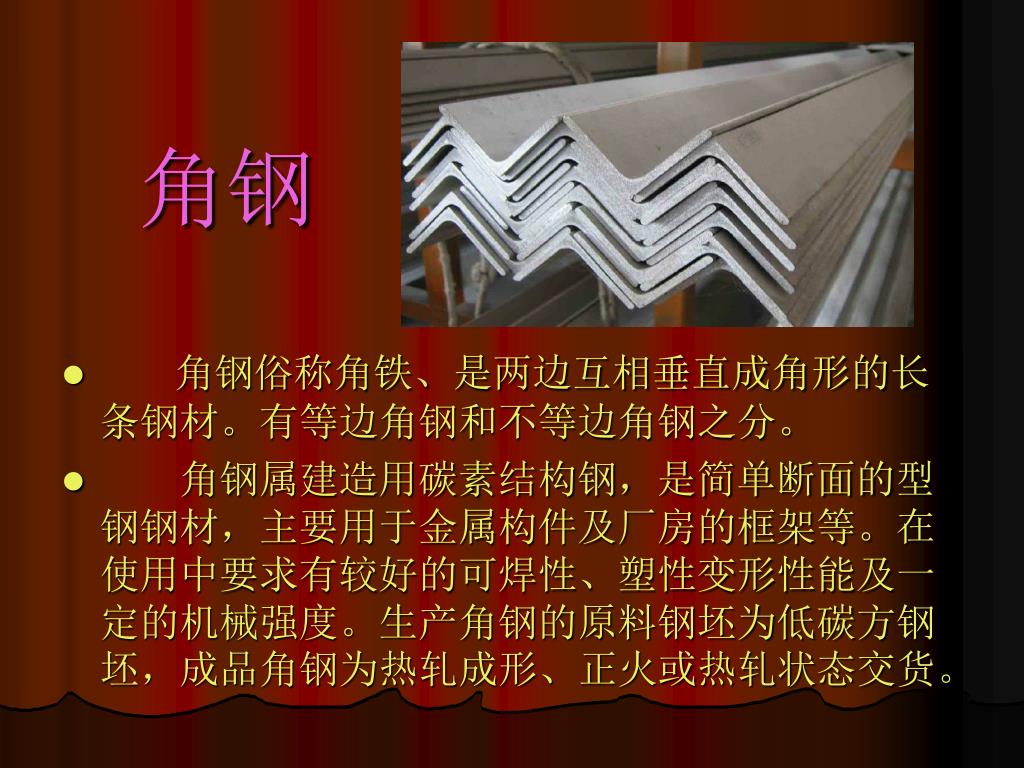

角钢
  • 角钢俗称角铁、是两边互相垂直成角形的长条钢材。有等边角钢和不等边角钢之分。
  •   角钢属建造用碳素结构钢,是简单断面的型钢钢材,主要用于金属构件及厂房的框架等。在使用中要求有较好的可焊性、塑性变形性能及一定的机械强度。生产角钢的原料钢坯为低碳方钢坯,成品角钢为热轧成形、正火或热轧状态交货。
slide28
角钢主要分为等边角钢和不等边角钢两类,其中不等边角钢又可分为不等边等厚及不等边不等厚两种。

角钢的规格用边长和边厚的尺寸表示。目前国产角钢规格为2—20号,以边长的厘米数为号数,同一号角钢常有2—7种不同的边厚。进口角钢标明两边的实际尺寸及边厚并注明相关标准。一般边长12.5cm以上的为大型角钢,12.5cm—5cm之间的为中型角钢,边长5cm以下的为小型角钢。

slide29
应用.主要产地
  • 广泛地用于各种建筑结构和工程结构,如房梁、桥梁、输电塔、起重运输机械、船舶、工业炉、反应塔、容器架以及仓库货架等。
  • 我国进口、出口角钢各有一定批量,主要从日本、西欧进口。出口输往地区主要为港澳、东南亚、拉美及阿拉伯国家等。出口生产企业主要为辽宁、河北、北京、上海、天津等省市的钢铁厂(轧钢厂)。进口角钢品种多为大型、小型角钢及特殊形状角钢,出口品种多为中型角钢如6号、7号等。
slide30

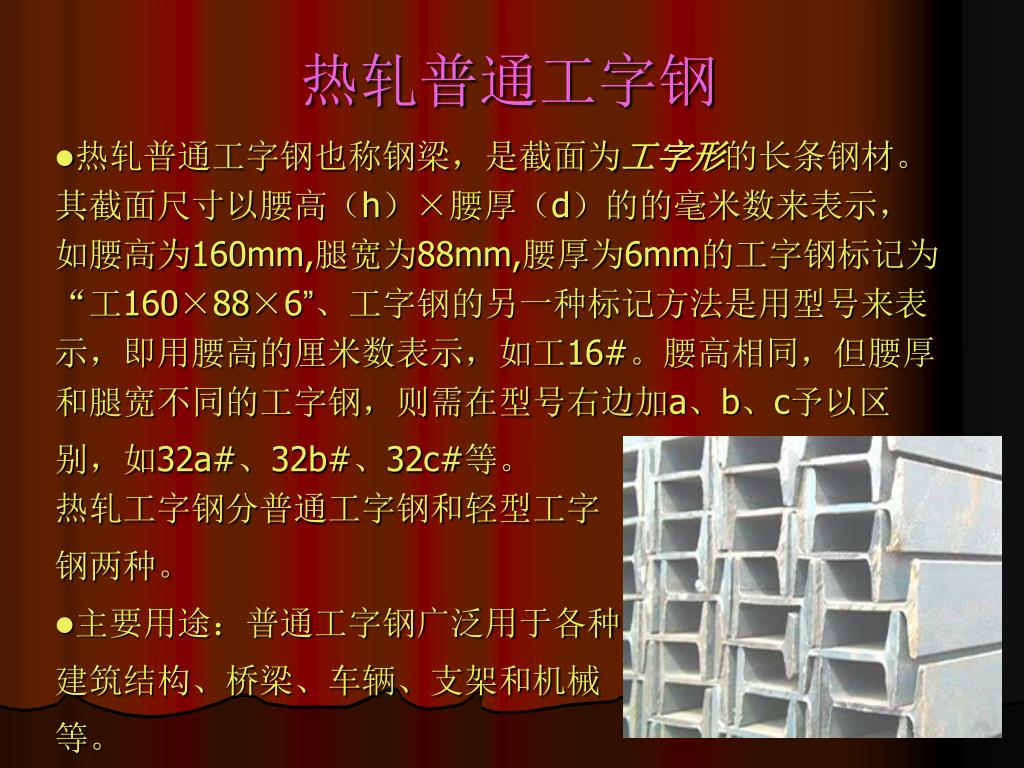

热轧普通工字钢
  • 热轧普通工字钢也称钢梁,是截面为工字形的长条钢材。其截面尺寸以腰高(h)×腰厚(d)的的毫米数来表示,如腰高为160mm,腿宽为88mm,腰厚为6mm的工字钢标记为“工160×88×6”、工字钢的另一种标记方法是用型号来表示,即用腰高的厘米数表示,如工16#。腰高相同,但腰厚和腿宽不同的工字钢,则需在型号右边加a、b、c予以区

别,如32a#、32b#、32c#等。热轧工字钢分普通工字钢和轻型工字

钢两种。

  • 主要用途:普通工字钢广泛用于各种

建筑结构、桥梁、车辆、支架和机械

等。

slide31
型材钢号、表示方法及公差规定之A

1、工角槽以及H型钢的材质有:

Q235A/B、SS400、Q345A/B、CCSA/B等。

2、工字钢及槽钢的表示方法:

材质+尺寸(腰高*腿宽*腰厚)+附加码(A、B、C区别不同腿宽和腰厚)

3、角钢及H型钢的表示方法:

材质+尺寸(角钢:边宽*边宽*边厚 / H型钢:高度H×宽度B×腹板厚度t1×翼板厚度t2)

slide32
型材钢号、表示方法及公差规定之B

CCSA 50*50*5 6 m (5#角)

角钢

Q345B 16#A 9 m (16#B槽)

槽钢

Q235B 25#B 12 m (25#B工)

工字钢

SS400 400*200*8*12(400*200H型钢)

H型钢

slide33
型材钢号、表示方法及公差规定之C
  • 各品种规格范围——

工字钢:8#-----63#

角钢:2#--------20#

槽钢:5.6#------40#

  • 国标公差规定——

重量的±5%,即理重与实重正负不超过5 % 。

边厚、腰厚的±6-~±8%,即6.3-9#角0.6,10-14#0.7;20-30#工0.7,30-40#0.8;10-14#槽0.5,20-30#0.7。

slide36
国内型材生产情况介绍二

辽宁

河北

山东

江苏

安徽

湖北

福建

slide37

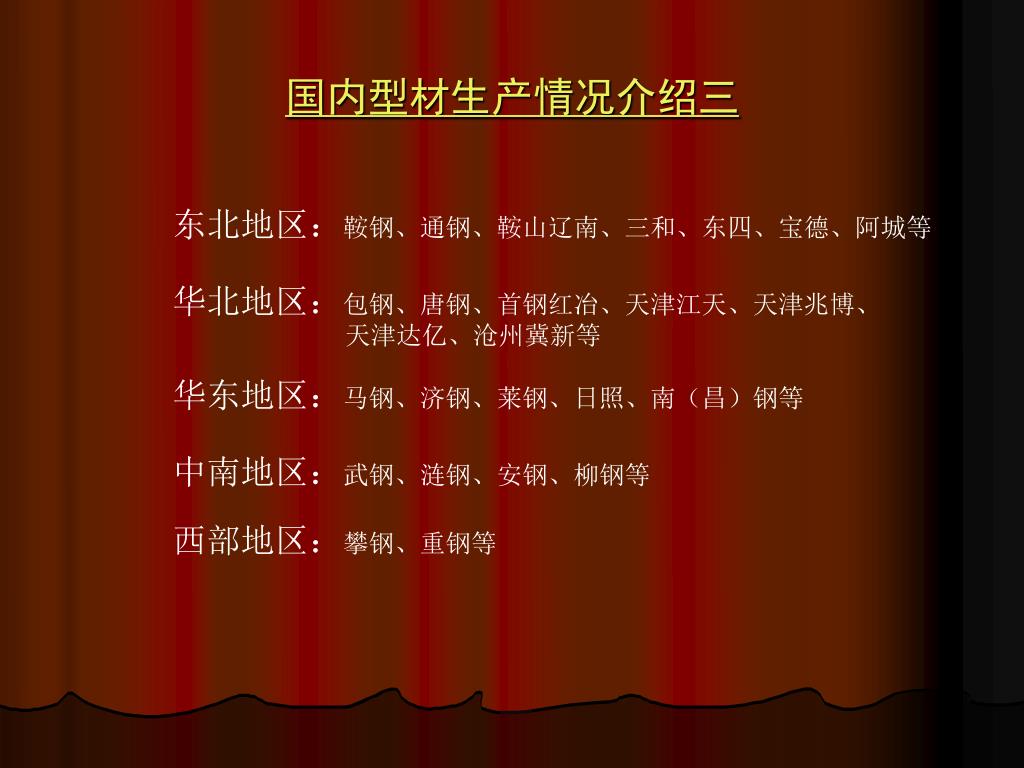

国内型材生产情况介绍三

东北地区:鞍钢、通钢、鞍山辽南、三和、东四、宝德、阿城等

华北地区:包钢、唐钢、首钢红冶、天津江天、天津兆博、

天津达亿、沧州冀新等

华东地区:马钢、济钢、莱钢、日照、南(昌)钢等

中南地区:武钢、涟钢、安钢、柳钢等

西部地区:攀钢、重钢等

slide38
市场流通特点、与相关品种的关联

特点:

  • 应用面窄,规格型号多样,用量小
  • 品牌与非品牌资源平分市场,价格平稳
  • 非标资源局部市场影响大

关联性:

1、中小角槽因部分用于钢结构、机械加工等,与中厚板关联较强

2、大中工槽因部分用于建筑工程等,与螺纹钢关联性较强

slide39
型材相关的几个数据——
  • 2007年中小型材3000万吨不到点,大型材1000万吨。
  • 2007年出口550万,进口30万。净出口占产量的比例超过13%。
slide40
圆钢
  • 圆钢是指截面为圆形的实心长条钢材。
  • 圆钢分为热轧、锻制和冷拉三种。
  • 标准:(GB699-1988、GB700-1988、GB3077-1988、GB702-1986、QJ/HG02.17-1991)
slide41

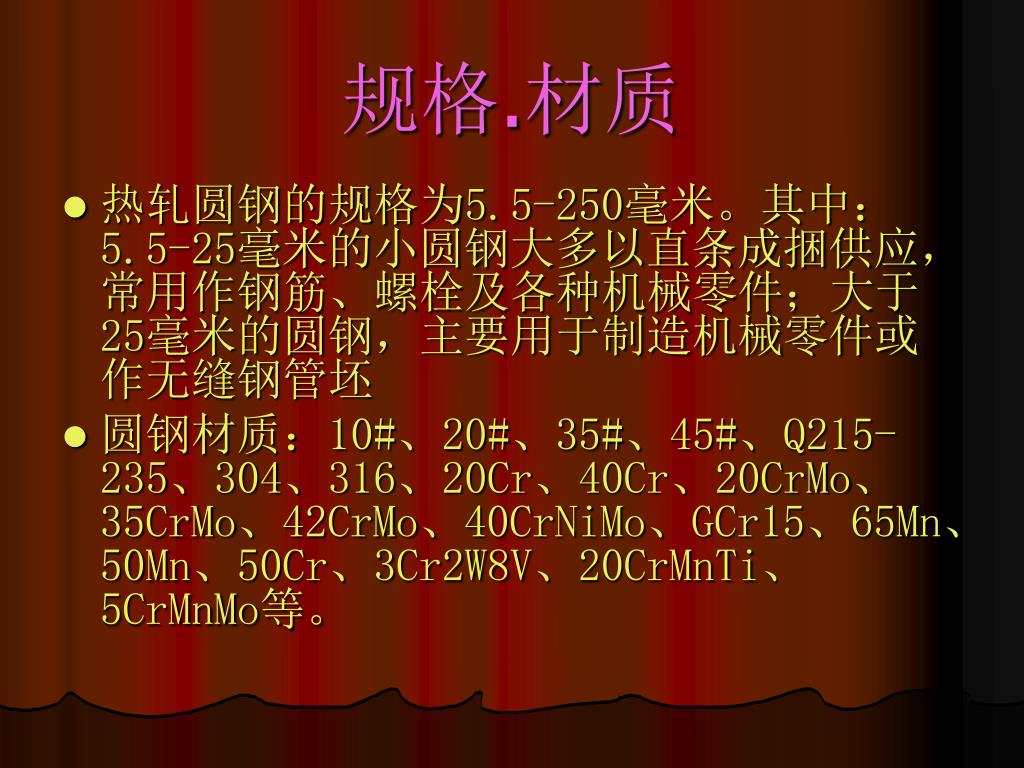

规格.材质
  • 热轧圆钢的规格为5.5-250毫米。其中:5.5-25毫米的小圆钢大多以直条成捆供应,常用作钢筋、螺栓及各种机械零件;大于25毫米的圆钢,主要用于制造机械零件或作无缝钢管坯
  • 圆钢材质:10#、20#、35#、45#、Q215-235、304、316、20Cr、40Cr、20CrMo、35CrMo、42CrMo、40CrNiMo、GCr15、65Mn、50Mn、50Cr、3Cr2W8V、20CrMnTi、5CrMnMo等。
slide42

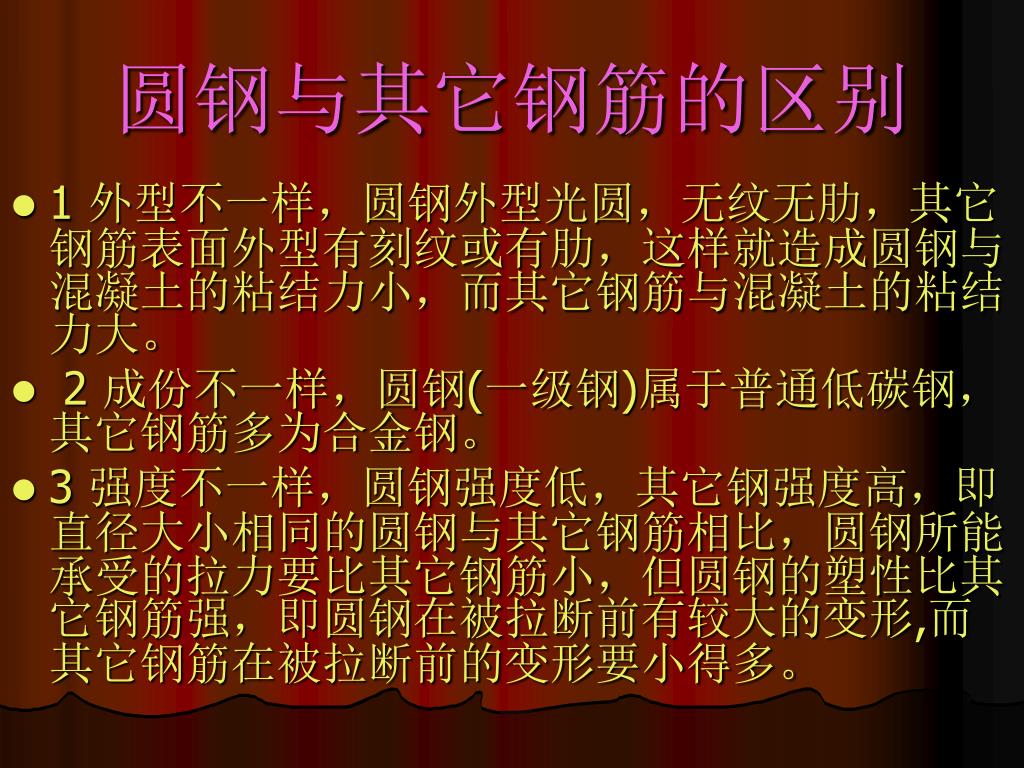

圆钢与其它钢筋的区别
  • 1 外型不一样,圆钢外型光圆,无纹无肋,其它钢筋表面外型有刻纹或有肋,这样就造成圆钢与混凝土的粘结力小,而其它钢筋与混凝土的粘结力大。
  • 2 成份不一样,圆钢(一级钢)属于普通低碳钢,其它钢筋多为合金钢。
  • 3 强度不一样,圆钢强度低,其它钢强度高,即直径大小相同的圆钢与其它钢筋相比,圆钢所能承受的拉力要比其它钢筋小,但圆钢的塑性比其它钢筋强,即圆钢在被拉断前有较大的变形,而其它钢筋在被拉断前的变形要小得多。
slide43

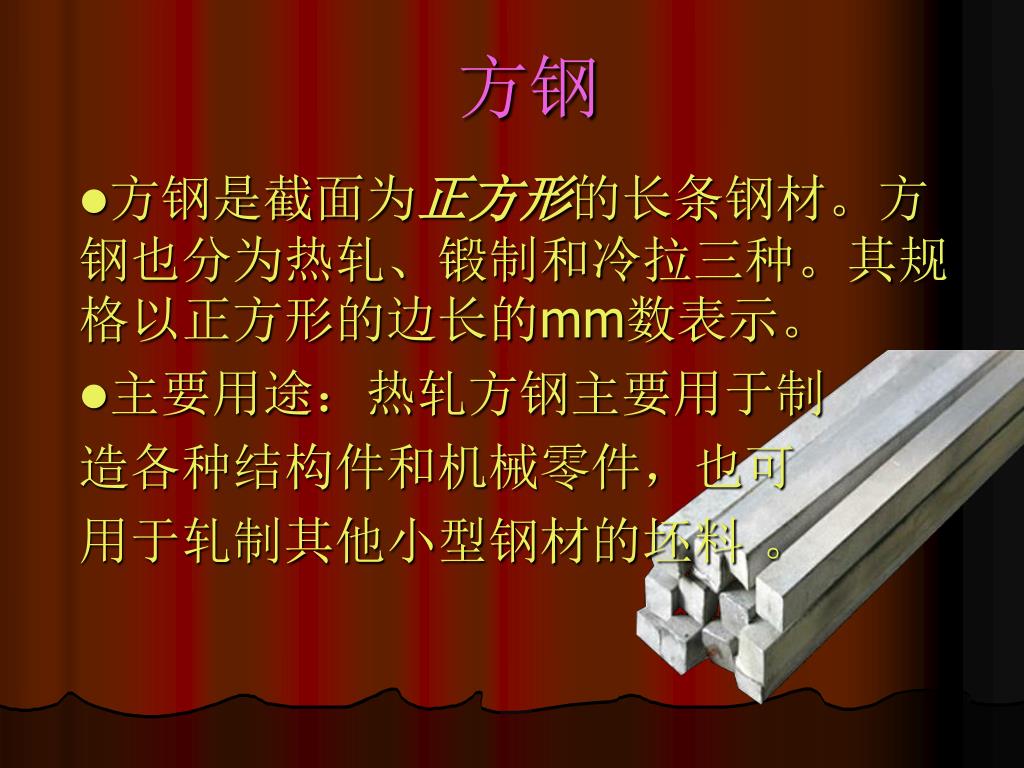

方钢
  • 方钢是截面为正方形的长条钢材。方钢也分为热轧、锻制和冷拉三种。其规格以正方形的边长的mm数表示。
  • 主要用途:热轧方钢主要用于制

造各种结构件和机械零件,也可

用于轧制其他小型钢材的坯料 。

slide44
扁钢
  • 扁钢,是指宽12-300mm、厚4-60mm、截面为长方形并稍带纯边的钢材。
  • 扁钢可以是成品钢材,也可以做焊管的坯料和叠轧薄板用的薄板坯。 主要用途:扁钢作为成材可用于制箍铁、工具及机械零件,建筑上用作房架结构件、扶梯。
slide45
宽度:40、45、50、55、60、65、70、75、80、90、100、110、120、130、140、150、160、170、180、190、200、210、220、230、240、250、260、280、300宽度:40、45、50、55、60、65、70、75、80、90、100、110、120、130、140、150、160、170、180、190、200、210、220、230、240、250、260、280、300

厚度:20-30、20-30、20-40、20-40、20-50、20-50、20-60、20-60、20-70、20-70、20-85、20-85、20-85、20-85、20-100、20-100、20-120、20-120、20-140、45-140、45-140、45-160、45-160、75-160、75-160、75-160、75-160、75-160、75-160

规格
slide46

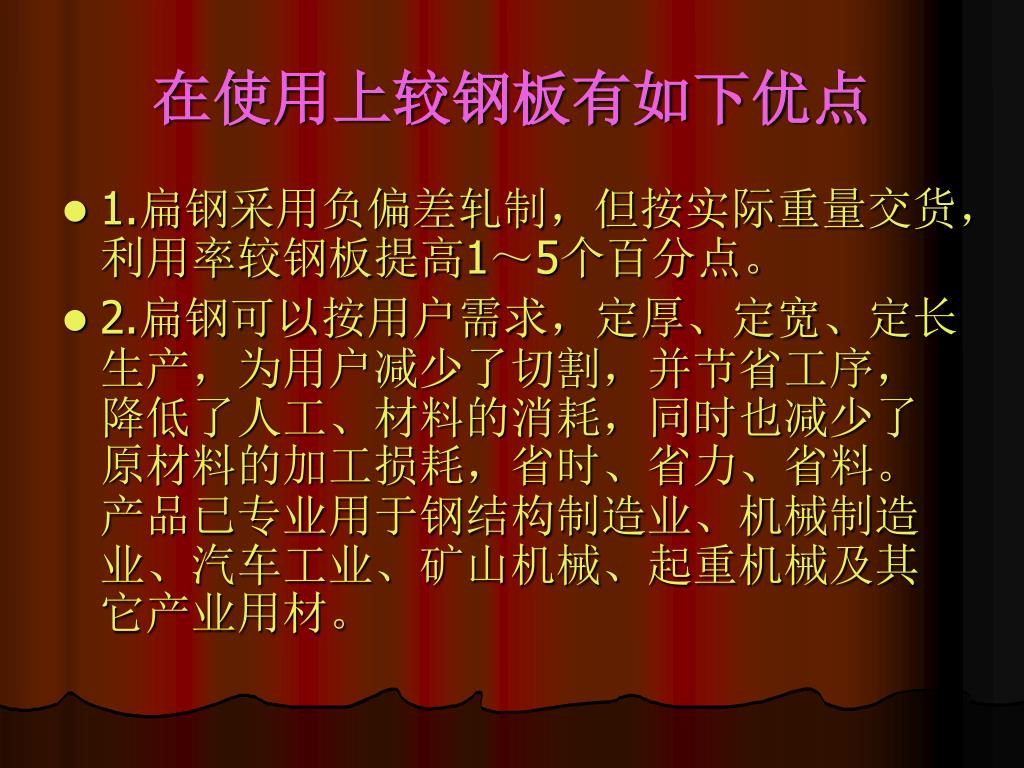

在使用上较钢板有如下优点
  • 1.扁钢采用负偏差轧制,但按实际重量交货,利用率较钢板提高1~5个百分点。
  • 2.扁钢可以按用户需求,定厚、定宽、定长生产,为用户减少了切割,并节省工序,降低了人工、材料的消耗,同时也减少了原材料的加工损耗,省时、省力、省料。 产品已专业用于钢结构制造业、机械制造业、汽车工业、矿山机械、起重机械及其它产业用材。
slide47

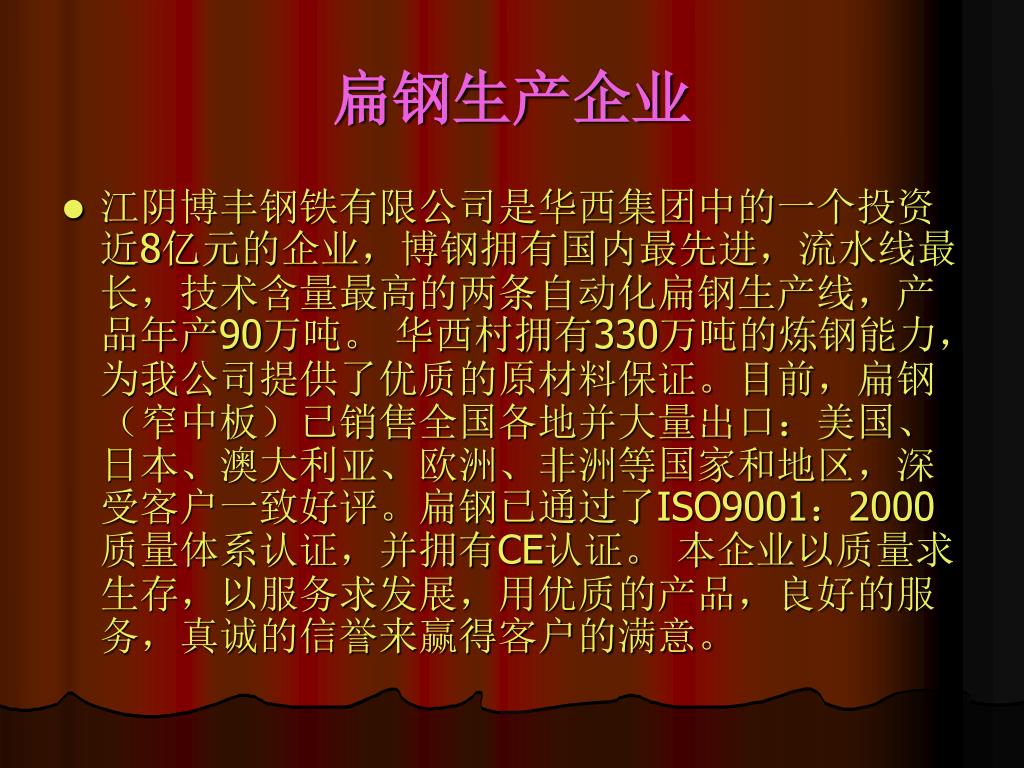

扁钢生产企业
  • 江阴博丰钢铁有限公司是华西集团中的一个投资近8亿元的企业,博钢拥有国内最先进,流水线最长,技术含量最高的两条自动化扁钢生产线,产品年产90万吨。 华西村拥有330万吨的炼钢能力,为我公司提供了优质的原材料保证。目前,扁钢(窄中板)已销售全国各地并大量出口:美国、日本、澳大利亚、欧洲、非洲等国家和地区,深受客户一致好评。扁钢已通过了ISO9001:2000质量体系认证,并拥有CE认证。 本企业以质量求生存,以服务求发展,用优质的产品,良好的服务,真诚的信誉来赢得客户的满意。
slide48

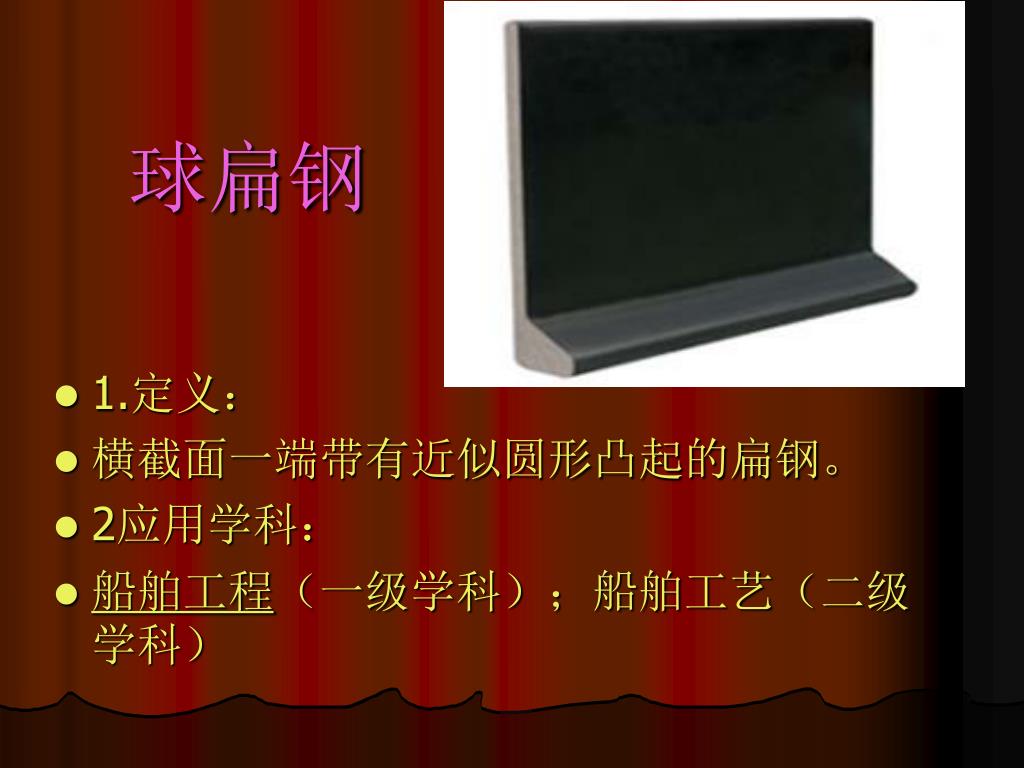

球扁钢
  • 1.定义:
  • 横截面一端带有近似圆形凸起的扁钢。
  • 2应用学科:
  • 船舶工程(一级学科);船舶工艺(二级学科)

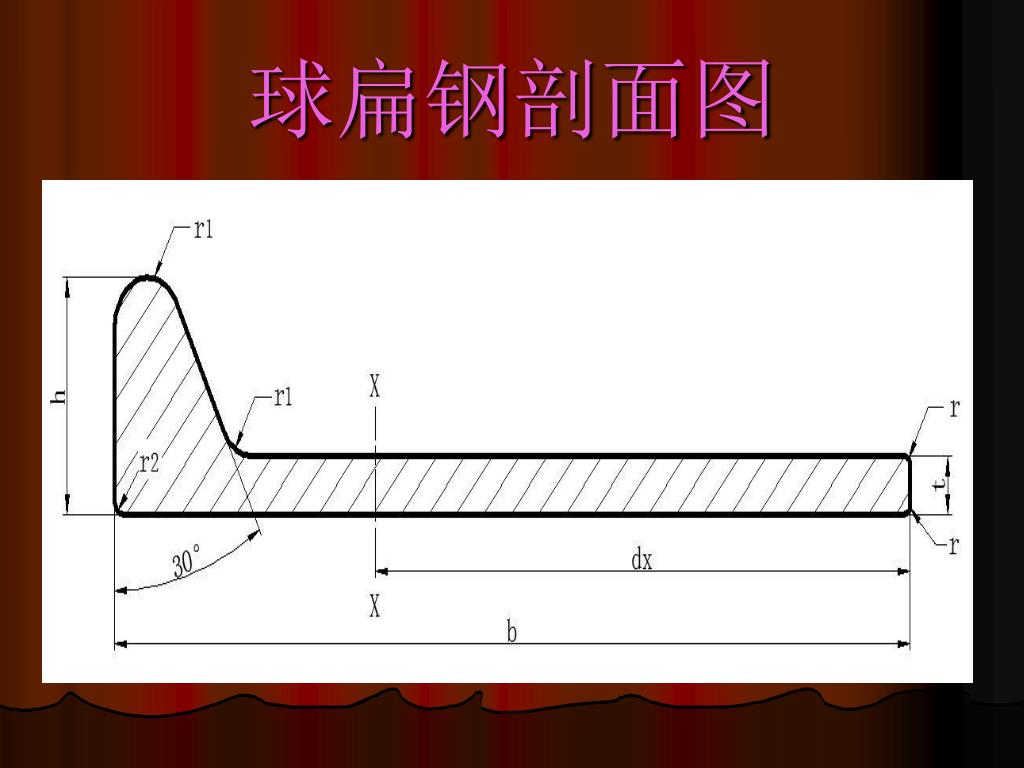

slide50

规格:

  • 球扁钢的规格一般按照公称宽度来划分,最小规格为8#(即公称宽度为80mm),最大规格为43#(最大公称宽度为430mm)。每种规格有2~5种不同的厚度。
slide51
特 点

生产球扁钢的经济效益目前可达普通中型材的1.5~2倍以上,并有相对稳定的市场需求,但最大的障碍是规格多、批量小、产量低。规格不全难以占领市场,规格全,轧机和轧辊投入较大。

slide52
国内球扁钢供应
  • 目前国内生产球扁钢较大规模的厂家有河北邢台吉泰特钢集团有限公司、南钢集团无锡金鑫轧钢有限公司、常熟市龙
  • 腾特种钢有限公司、重钢、南京冶矿轧钢厂等。目前生产规模较大的依次是邢台吉泰(总产能约50万t/a,球扁钢约35万t/a)、无锡金鑫(总产能约20万t/a,球扁钢约14万t/a)、常熟龙腾(总产能约13万t/a,球扁钢约8万t/a)和重钢(球扁钢约4万t/a)。
slide53
六角钢和八角钢

六角钢和八角钢是截面为正六角形和正八角形的长条钢材,其规格以对边距离的毫米数表示,分热轧和冷拉两种。热轧六角钢的规格范围从8-70mm;热轧八角钢的规格范围从16-40mm。

主要用途:热轧六角钢和八角钢主要用于制造标准件螺母、钢轩等

slide54
钢轨
  • 钢轨是铁路轨道的主要组成部件。它的功用在于引导机车车辆的车轮前进,承受车轮的巨大压力,并传递到轨枕上。钢轨必须为车轮提供连续、平顺和阻力最小的滚动表面。在电气化铁道或自动闭塞区段,钢轨还可兼做轨道电路之用。
slide55
简介
  • 钢轨的类型,以每1米大致质量kg数表示.目前,我国铁路的钢轨类型主要有75kg/m、60kg/m、50kg/m及43kg/m 。
  • 钢轨标准长度为12.5m和25m两种 。
  • 钢轨采用平炉、氧气转炉冶炼的碳素镇静钢轧制而成。其用途是承受机车车辆的运行压力及冲击载荷。
slide56
我国钢轨以每米大致重量的公斤数,可分为起重机轨(吊车轨)、重轨与轻轨三种

①起重机轨分为 QU120,QU100,QU80,QU70四种,材质一般为锰钢,单重最大的是QU120可达118kg/m。

②重轨。按所用钢材钢种分为:普通含锰钢轨、含铜普碳钢钢轨、高硅含铜钢钢轨、铜轨、锰轨、硅轨等。主要有38、43、50kg 三种。此外还有用于少数线路上的45kg轨,已计划在运量大和车速高的线路上用的60kg轨。

2007年我国颁布了新标准 GB 2585-2007,除38~50kg/m外,新增加了60kg/m和75kg/m两种型号的重轨。

③轻轨。主要有9、12、15、22、30kg/m 等不同轨型。

轻轨也分为国标(GB)和部标(YB冶金部标准)两种,上面说的是GB的几种型号,YB的型号有:8、18、24kg/m等。

slide57
生产厂和进口国:

  我国生产钢轨最主要的有四大轨梁厂,分别是攀钢集团的攀钢轨梁厂、鞍钢集团的鞍钢轨梁厂、武钢轨梁厂以及包钢轨梁厂。

  我国现用的钢轨,主要是国内一些钢厂生产,如鞍钢、武钢等。此外,由于用量较大,尚需进口一些按我国技术标准要求的理化性能和按国外有关标准方法判定的钢轨及钢轨附件。进口生产国有日本、德国、法国、英国、俄罗斯、澳大利亚等。

slide58

H型钢

H型钢是一种截面面积分配更加优化、强重比更加合理的经济断面高效型材,因其断面与英文字母“H”相同而得名。由于H型钢的各个部位均以直角排布,因此H型钢在各个方向上都具有抗弯能力强、施工简单、节约成本和结构重量轻等优点,已被广泛应用。

slide59
分类

H型钢分为 :

  •  宽翼缘H型钢(HW)
  •  中翼缘H型钢(HM)
  •  窄翼缘H型钢(HN)
  •  薄壁H型钢(HT)
  • H型钢桩(HU)
slide60
热轧H型钢的表示方法:

  高度H×宽度B×腹板厚度t1×翼板厚度t2,如H型钢Q235、SS400 200×200×8×12表示为高200mm宽200mm腹板厚度8mm,翼板厚度12mm的宽翼缘H型钢,其牌号为Q235或SS400。

slide61
H型钢特点

1.结构强度高

2.设计风格灵活、丰富

3.结构自重轻

4结构稳定性高

5.增加结构有效使用面积

6省工省料

7.便于机械加工

8环保

9工业化制作程度高

10.工程施工速度快

slide63
国内H型钢厂商
  • 目前国内主要有安徽省马鞍山市的马钢公司、莱芜钢铁有限公司、日照钢铁、津西钢铁及长治钢铁生产等。 马钢为我国第一家生产H型钢企业。
slide64
C型钢
  • C型钢经热卷板冷弯加工而成,壁薄自重轻,截面性能优良,强度高,与传统槽钢相比,同等强度可节约材料30%。
slide65
C型钢的规格类别
  • C型钢檩条按高度不同分为80、100、120、140、160五种规格,长度可根据工程设计确定,但考虑到运输和安装等条件,全长一般不超过12米。
slide66
C型钢适用范围:
  • C型钢广泛用于钢结构建筑的檩条、墙梁,也可自行组合成轻量型屋架、托架等建筑构件。此外,还可用于机械轻工制造中的柱、梁和臂等。
l gb9946 88
L型钢(GB9946-88)
  • 热轧L型钢又称不等边不等厚角钢,是适应大型船舶建造的需要而生产的新型型材。在型钢高度与腹部百出谋划策相同情况下,L型钢比球扁钢的截面系数和刚度较大;在相同截面系数情况下,增加船舶的仓容,提高经济效益;另外,在相同截面系数时,L型钢面板厚度比球扁钢稍薄,有利于提高焊缝的质量。
slide69
其规格表示为:腹板高度(h×面积宽度(b)×腹板厚度(t)×面板厚度(T)的毫米数。其规格表示为:腹板高度(h×面积宽度(b)×腹板厚度(t)×面板厚度(T)的毫米数。

主要用途:L型钢除用于大型船舶外,也可用于海洋工程结构和要求较高的建筑工程结构。

slide70
T型钢
  • 因其断面与英文字母“T”相同而得名。T型钢分两种:1.是用H型钢直接剖分而成T型钢 使用标准同H型钢相同(GB/T11263-1998),是替代双角钢焊接的理想材料。具有抗弯能力强、施工简单、节约成本和结构重量轻等优点。2.热轧一次成型的T型钢,主要使用在机械、充小五金型钢使用。
slide71
热轧T型钢的表示方法:
  •  其表示方法为:高度H宽度B腹板厚度t1翼板厚度t2,如 T型钢 Q235B或SS400 200*200*8*12 表示为高200mm宽200mm腹板厚度8mm,翼板厚度12mm的T型钢,其牌号为Q235B或SS400。
slide72
U型钢
  • U型钢(全称:矿山巷道支护用热轧U型钢)
  • U型钢是一种横截面像英文字母“U”的钢铁,有时横街面呈日文字母“ひ”的形状。
  •   最新标准为2008年发布的,于2009年4月1日开始执行的国家推荐标准
  • GB/T 4697-2008
slide74
主要特点:承受压力大,支撑时间久,易安装不易变形等特点。

主要用途:主要用于矿井巷道、矿井巷道二次支护、以及穿山隧道的支撑支护等用途。

  •   作为制造巷道可缩性金属支架的主要型钢,在国内外广泛采用的都是U型钢。
  •   但由于对U型钢本身的性能和要求认识不一致,因而各国U型钢的断面形状、几何参数以及材质等不尽相同。
  •   我国生产的U型钢型号主要有18U、25U、29U、36U四种。其中前两种系60年代产品,属腰定位; 后两种是80年代产品,属耳定位。U18由于承载能力很低,现很少生产。
  •   在 GB/T 4697-2008 中除以上四个型号的U型钢外,新增40U这一型号。
slide75
Z型钢
  • Z型钢是一种常见的冷弯薄壁型钢,厚度一般为1.6-3.0mm之间,截面高多为120-350mm之间。加工材料为热轧(喷漆),镀锌。加工标准按GB50018-2002 执行。Z型钢通常应用在大型钢结构厂房中。加工长度及孔为按加工要求生产。
  • 配套产品:彩钢瓦;岩棉夹芯板;楼承板等
slide76
Z型钢理论重量
  • Z型钢
  • h-高度 Height
  • b-中腿边长 Mid Flange
  • a-小腿边长 Small Flange
  • t-厚度 Thickness
slide77
钢板桩
  • 钢板桩,根据其加工制作工艺的不同可以分为:热轧/拉森钢板桩、冷弯薄壁钢板桩。现在由于生产条件以及规模的限制,热轧钢板桩在国内没有生产线,我国所用的热轧钢板桩均来自国外。常见的热轧钢板桩生产厂家有韩国现代钢厂、日本新日铁钢厂、日本住友钢厂、日本JFE钢厂,以及欧美的部分厂家。冷弯桩的生产技术和工艺要求相对容易达到,所以国内厂家还是比较多的。
slide78
(一)冷弯桩简介
  • 对钢带进行连续冷弯变形,形成截面为Z形、U形或其它形状,可通过锁口互相连接的建筑基础用板材。
  • (二)技术参数
  •   钢板桩产品按生产工艺划分有冷弯薄壁钢板桩和热轧钢板桩两种类型。在工程建设中,冷弯钢板桩应用范围较狭窄,大都作为应用的材料补充,热轧钢板桩一直是工程应用的主导产品。基于钢板桩在施工作业中的诸多优点,国家质量监督检验检疫总局、国家标准化管理委员会于2007年5月14日发布了《热轧U型钢板桩》国家标准,并于2007年12月1日正式实施。
slide79
U型系列冷弯钢板桩
  • 1) U 型钢板桩规格型号丰富,可根据工程实际情况,选取最经济、合理的截面,实现工程设计上的最优化,比同性能热轧钢板桩节省材料10-15%,极大的降低了施工成本。
  • 2) 根据欧标设计生产,结构形式对称,有利于重复使用,在重复使用上与热轧等同。
  • 3) 可根据客户要求特别订制长度,为施工带来了椎大的方便,同时也降低了成本。
  • 4) 由于生产便捷,与组合桩配套使用时候可在出厂前预先订制。
  • 5) 生产设计及生产周期短,钢板桩性能可根据客户要求而定。
slide80
Z型钢板桩
  •  锁口对称分布于中性轴两侧,且腹板是连续的,这极大地提高了截面模量和抗弯刚度,保证截面力学特性能够充分发挥。因其独特的截面形状和可靠的拉森(Larssen)锁口。
  • 优点:
  • 1.设计灵活,有比较高的截面模数和质量比;
  • 2.更高的惯性矩,从而增大了板桩墙的刚度,减小了位移变形;
  • 3. 宽度大,有效节省了吊装和打桩的时间;
  • 4.截面宽度增加,减少了板桩墙的缩口数量,直接提高了其止水性能;
  • 5.在腐蚀严重部位进行了加厚处理,耐腐蚀性能更加优异.
slide81
L/S钢板桩
  • L型主要应用与堤岸,堤坝墙,挖渠和开沟的支撑。
  •   断面轻,桩墙占用空间小,锁扣在相同的方向,施工方便。适用于市政工程开挖施工。
slide82
直线型钢板桩优势以及图标
  • 直线型钢板桩的又一种形式,由于其高度底,接近于直线,所以对于开挖一些沟渠,特别是在两个建筑物中间空间不大,而又必须开挖的时候,比较适用。
  • 第一,他可以形成一道稳固的钢板桩墙,从而保证向下顺利开挖,而不受两侧踏方,地下水的影响.
  • 第二,还有助于稳定地基,从而保障的两侧建筑物的稳定
slide83
钢板桩的应用

在建设工程中:如码头墙、船坞、护敦桩、卸货场、堤防护岸、护墙、挡土墙、护波堤、导流堤,闸门等等:在临时性应用上:可用于封山、临时性护岸、断流、建桥围墩、地铁轨道、管道铺设、临时沟渠开挖的挡土、挡水、挡沙流等;在市政工程项目中:如地基的挖掘、路基、大型管道铺设、临时沟渠、地下车库、地下室等等。热轧钢板桩的优点:热轧钢板桩又称拉森钢板桩,其有点主要体现在:。高强度、轻型、隔水性良好;。施工简单、缩短工程建设工期、耐久性良好;。建设成本降低,适用性、互换性良好、可多次反复使用;。施工具有显著的环保效果,有效保护了土地资源;。能提供工程施工必要的安全性。

slide84
线材

线材通常是指直径为5.5-14的盘成线圈状的钢线材料,大多用卷材机卷成盘卷供应,故又称为盘条或盘圆。

slide87
螺纹钢
  • 螺纹钢是热轧带肋钢筋的俗称,其牌号由HRB和牌号的屈服点最小值构成。H、R、B分别为热轧(Hotrolled)、带肋(Ribbed)、钢筋(Bars)三个词的英文首位字母。热轧带肋钢筋分为HRB335(老牌号为20MnSi)、HRB400(老牌号为20MnSiV、20MnSiNb、20Mnti)、HRB500三个牌号。
slide88
产地
  • 螺纹钢的生产厂家在我国主要分布在华北和东北,华北地区如首钢、唐钢、宣钢、承钢等,东北地区如西林、北台、抚钢等,这两个地区约占螺纹钢总产量50%以上。国内重要出口出产厂家为北京、天津、上海、武汉、四川、辽宁等省市的钢铁企业。输往区域重要为港澳及东南亚区域。
slide89
用途
  • 广泛用于房屋、桥梁、道路等土建工程建设。大从高速公路、铁路、桥梁、涵洞、隧道、防洪、水坝等公用设施,小到房屋建筑的基础、梁、柱、墙、板,螺纹钢都是不可或缺的结构材料。
slide90
螺纹钢与光圆钢筋的区别
  • 螺纹钢与光圆钢筋的区别是表面带有纵肋和横肋,通常带有二道纵肋和沿长度方向均匀分布的横肋。螺纹钢属于小型型钢钢材,主要用于钢筋混凝土建筑构件的骨架。在使用中要求有一定的机械强度、弯曲变形性能及工艺焊接性能。生产螺纹钢的原料钢坯为经镇静熔炼处理的碳素结构钢或低合金结构钢,成品钢筋为热轧成形、正火或热轧状态交货。
slide92
尺寸、重量
  • 1)公称直径范围及推荐直径 钢筋的公称直径范围为6~25mm,标准推荐的钢筋公称直径为6、8、10、12、16、20、25、32、40、50mm。
  • 2)理论重量计算公式 :
  • W= 0.00617 ×d2 (kg/m)
  • d= 断面直径mm,如 断面直径为12 mm 的螺纹钢,每米 重量=0.00617 ×12 2=0.888kg
  • 3)钢筋表面允许不得有裂纹、结疤和折叠。 钢筋表面允许有凸块,但不得超过横肋的高度,钢筋表面上其他缺陷的深度和高度不得大于所在部位尺寸的允许偏差。
slide93
盘圆
  • 盘圆是建筑工程施工中常用的名称,表示直径是10毫米以下的钢筋,因为10毫米以下的钢筋容易弯曲,在运输前为减小长度,就在厂家把很长的钢筋卷成一圈一圈的圆环状,在建筑工地上把这样的钢筋简称为盘圆。
slide94
普线、高线
  • 普线也称普通低碳钢热轧盘条,是一种用途较广泛的线材,它是由普通碳素钢热轧而成,公称直径为5.5-14.0mm,一般轧成每盘重量在2000kg左右,现在许多公司如保定普瑞钢材多采用无扭高速线材轧机上轧制并在轧制后采取控制冷却
slide95
普线的用途
  • 普线一般情况建筑行业用的多,一件里面大概有三个线头.国内常用材质有Q235B Q195A HPB235 ,普通线材主要用于建筑、拉丝、包装、焊条及制造螺栓、螺帽、铆钉等。一般施工工地线材加工,对于是否高线和普线都不太介意。 但是在金属制品加工行业,比如生产冷螺、冷扭、制钉、拔丝这些企业就更喜欢用高线,因为高线不凌乱还可以减少对焊,从而可以加快生产节奏。
slide96
高线
  • 线材的一种,通常指用“高速无扭轧机”轧制的盘条,常见的普通低碳钢无扭控冷、热轧盘条(ZBH4403-88)及优质碳素钢无扭控冷、热轧盘条(ZBH44002-88) 。高线的轧制速度在80-160米/秒,每根重量(盘重)在1.8-2.5吨,尺寸公差精度高(可达到0.02mm),在轧制过程中可通过调整工艺参数(特别是在冷却线上)来保证产品的不同要求。
slide97
高线的用途
  • 1、用于建筑中钢筋凝土的配筋或焊接结构件
  • 2、经拉拔成各种规格钢丝,再捻制成钢丝绳、编织成钢丝网和缠绕成型及热处理成弹簧
  • 3、经热、冷锻打成铆钉和冷锻及滚压成螺栓、螺钉等
  • 4、经切削成热处理制成机械零件或工具等。
  • 5、制造枪钉(一种沙发材料),在全国各大城市都有制造。
slide98
普线与高线的区别
  • 高线和普线的质量标准都是相同的,只是生产线的不同造成包装外观的差异。
  •   高线采用高速线材轧机上轧制,生产节奏快、盘较大(包中盘元通常是整根、最大盘重可达2500kg)、包装通常比较紧匝、漂亮。
  •   普线是用普通轧机轧制、一般盘重较小,一包通常由几段盘元包装而成、包装较松、较凌乱。
  •   一般施工工地线材加工,对于是否高线和普线都不太介意。
  •   但是在金属制品加工行业,比如生产冷螺、冷扭、制钉、拔丝这些企业就更喜欢用高线,因为高线不凌乱还可以减少对焊,从而可以加快生产节奏。
slide99
硬线
  • 硬线盘条,简称硬线,是指含碳量较高的优质碳素钢盘条,主要用于生产碳素结构钢丝、胎圈钢丝、钢丝绳、弹簧、钢芯铝绞线、预应力钢丝和钢钉等。
  •   材质及用途
  • A.45#、50#、55#、60#、65#、70#用于制作各种钢钉、钢丝绳、钢绞线、胶管钢丝、胎圈钢丝、弹簧钢丝等
  • B.XGLB72A用于生产高压电缆地线、OPEW光纤束复合架空地线用铝包钢线
  • C.SWRH42A、SWRH62A、SWRH72A、SWRH72B用于制作钢丝绳、铝包钢丝、胶管钢丝渔网线等
