Płyta główna

1. Płyta główna

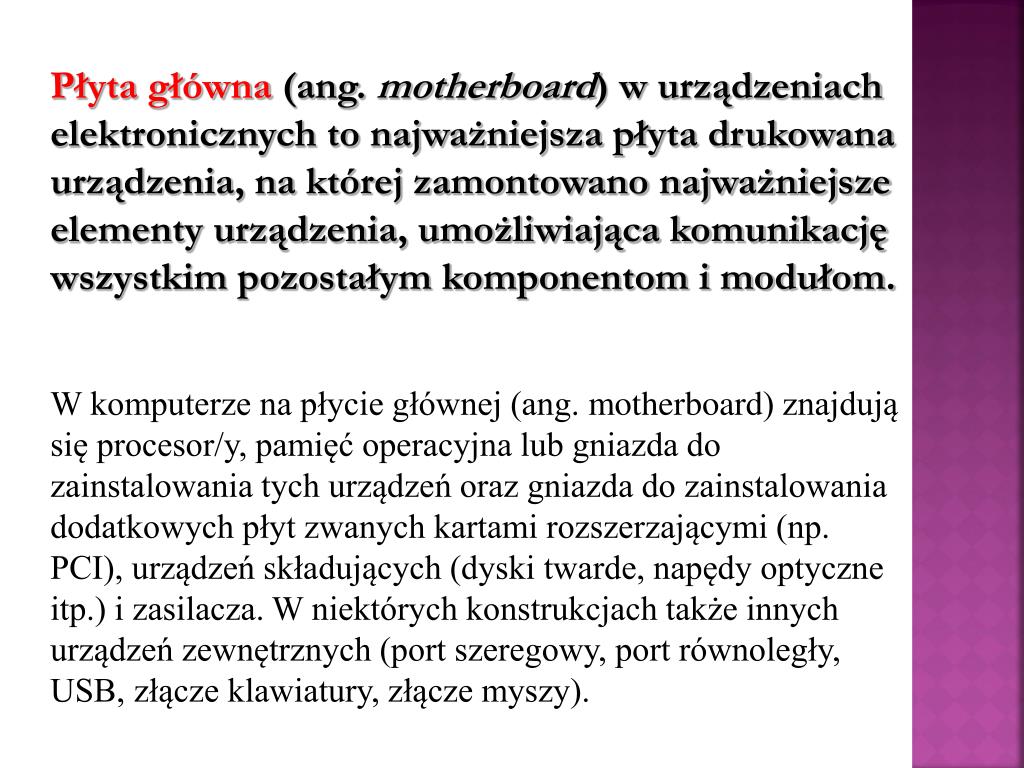

2. Płyta główna (ang. motherboard) w urządzeniach elektronicznych to najważniejsza płyta drukowana urządzenia, na której zamontowano najważniejsze elementy urządzenia, umożliwiająca komunikację wszystkim pozostałym komponentom i modułom. W komputerze na płycie głównej (ang. motherboard) znajdują się procesor/y, pamięć operacyjna lub gniazda do zainstalowania tych urządzeń oraz gniazda do zainstalowania dodatkowych płyt zwanych kartami rozszerzającymi (np. PCI), urządzeń składujących (dyski twarde, napędy optyczne itp.) i zasilacza. W niektórych konstrukcjach także innych urządzeń zewnętrznych (port szeregowy, port równoległy, USB, złącze klawiatury, złącze myszy).

3. Standardowa płyta główna dla komputera PC wyposażonego w procesor Pentium zawiera następujące komponenty: Zasilanie bateryjne Złącze zasilania płyty głównej: , Złącza kontrolera IDE lub E-IDE Gniada pod moduły SIMM, Gniazda rozszerzeń PCI ISA BIOS Gniazdo pod procesor Kontroler klawiatury - Zworki konfiguracyjne służą do ustawiania parametrów płyt głównej - Pamięć cech wbudowana jest na stałe w postaci krzemowych układów scalonych

4. Schemat przedstawiający budowę płyty ATX

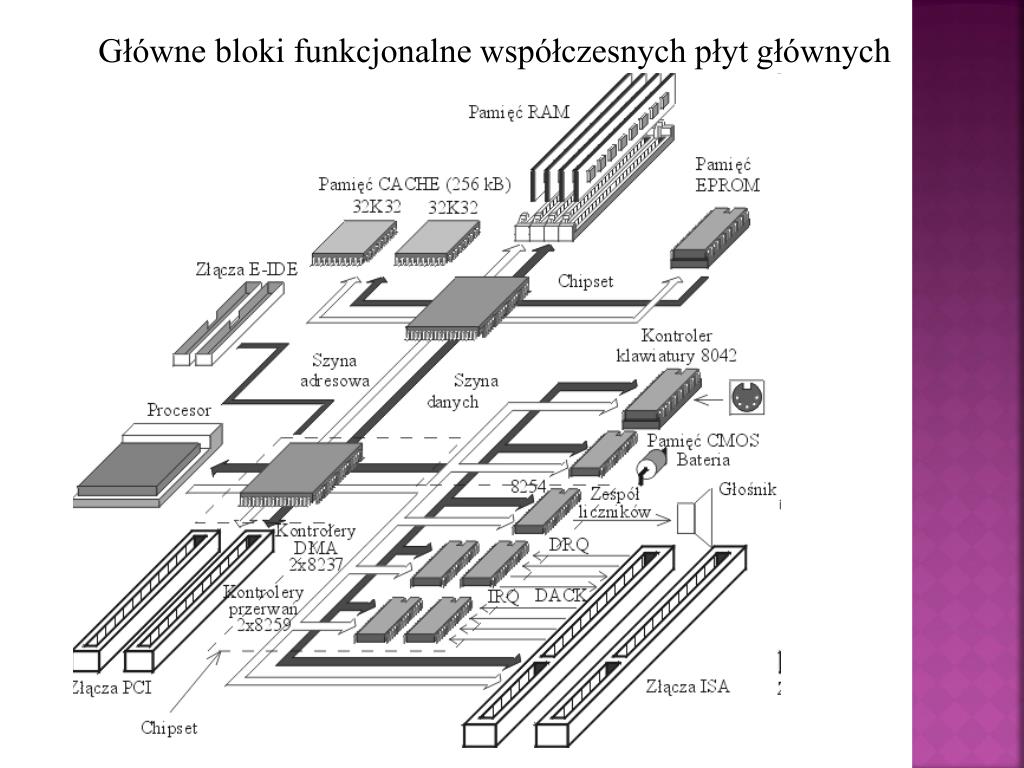

5. Główne bloki funkcjonalne współczesnych płyt głównych

6. Płyta główna z procesorem PENTIUM

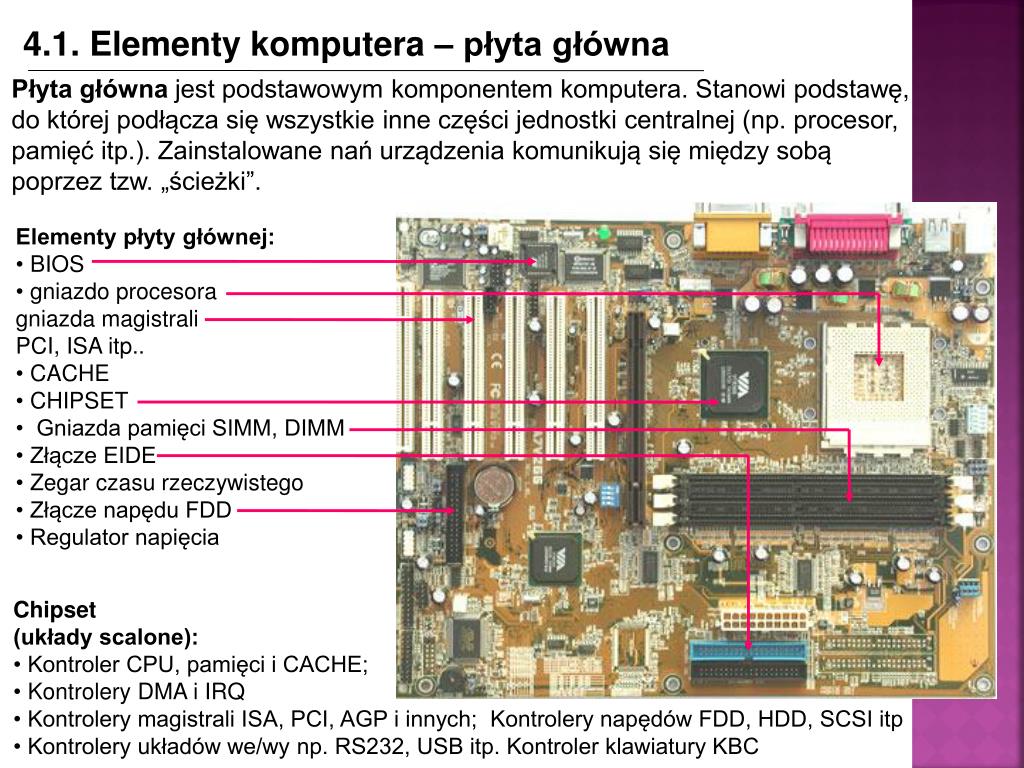

7. 4.1. Elementy komputera – płyta główna Płyta główna jest podstawowym komponentem komputera. Stanowi podstawę, do której podłącza się wszystkie inne części jednostki centralnej (np. procesor, pamięć itp.). Zainstalowane nań urządzenia komunikują się między sobą poprzez tzw. „ścieżki”. Elementy płyty głównej: • BIOS • gniazdo procesora gniazda magistraliPCI, ISA itp.. • CACHE • CHIPSET • Gniazda pamięci SIMM, DIMM • Złącze EIDE • Zegar czasu rzeczywistego • Złącze napędu FDD • Regulator napięcia Chipset (układy scalone): • Kontroler CPU, pamięci i CACHE; • Kontrolery DMA i IRQ • Kontrolery magistrali ISA, PCI, AGP i innych; Kontrolery napędów FDD, HDD, SCSI itp • Kontrolery układów we/wy np. RS232, USB itp. Kontroler klawiatury KBC

8. Porty na płycie głównej: A.Port myszy PS/2 (szeregowy) B.Port USB 0 (szeregowy) C.Port LPT1 (równoległy) D.Game/Midi Port E.Port klawiatury PS/2 (szeregowy) F.Port USB 1 (szeregowy) G.Port COM1 (szeregowy) H.Port COM2 (szeregowy) I.Tu podłączamy głośniki; w przypadku płyt z zintegrowaną kartą dźwiękową obsługującą głośniki 5.1 lub 7.1 wejść jest więcej J.LINE IN K.Miejsce do podłączenia mikrofonu

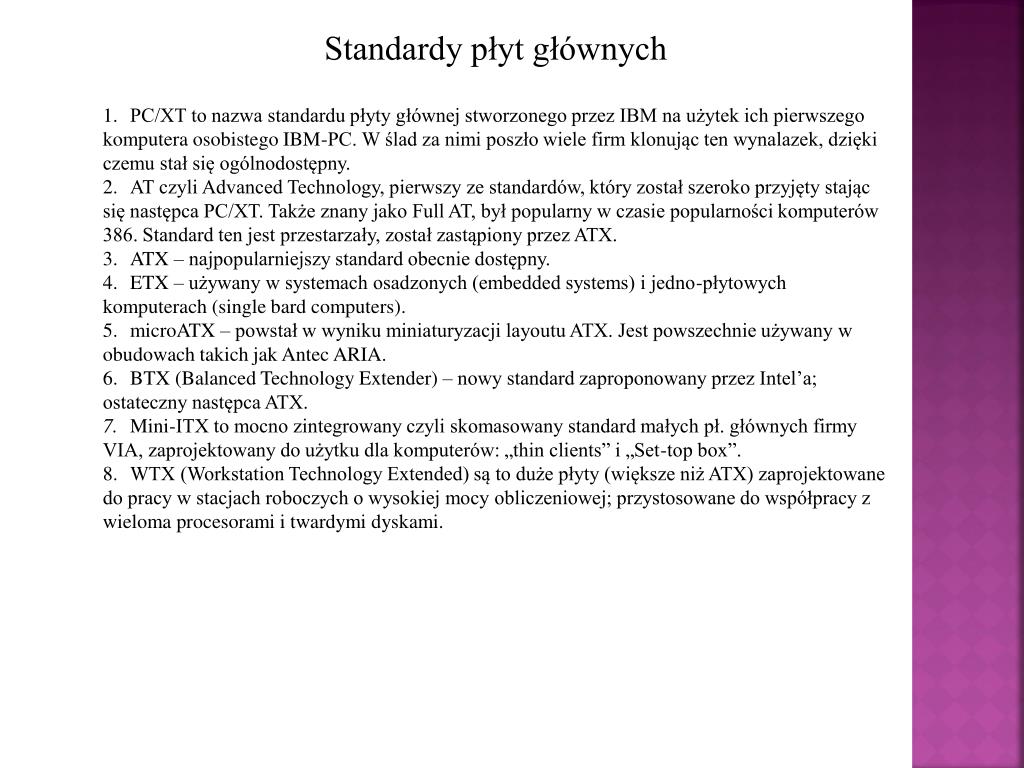

9. Standardy płyt głównych 1.PC/XT to nazwa standardu płyty głównej stworzonego przez IBM na użytek ich pierwszego komputera osobistego IBM-PC. W ślad za nimi poszło wiele firm klonując ten wynalazek, dzięki czemu stał się ogólnodostępny. 2.AT czyli Advanced Technology, pierwszy ze standardów, który został szeroko przyjęty stając się następca PC/XT. Także znany jako Full AT, był popularny w czasie popularności komputerów 386. Standard ten jest przestarzały, został zastąpiony przez ATX. 3.ATX – najpopularniejszy standard obecnie dostępny. 4.ETX – używany w systemach osadzonych (embedded systems) i jedno-płytowych komputerach (single bard computers). 5.microATX – powstał w wyniku miniaturyzacji layoutu ATX. Jest powszechnie używany w obudowach takich jak Antec ARIA. 6.BTX (Balanced Technology Extender) – nowy standard zaproponowany przez Intel’a; ostateczny następca ATX. 7.Mini-ITX to mocno zintegrowany czyli skomasowany standard małych pł. głównych firmy VIA, zaprojektowany do użytku dla komputerów: „thin clients” i „Set-top box”. 8.WTX (Workstation Technology Extended) są to duże płyty (większe niż ATX) zaprojektowane do pracy w stacjach roboczych o wysokiej mocy obliczeniowej; przystosowane do współpracy z wieloma procesorami i twardymi dyskami.

10. WEWNĘTRZNE GNIAZDA Na płycie głównej znajduje się szereg różnych typów złączy opracowanych według określonego standardu (Open architecture) gwarantującego że wszystkie urządzenia pochodzące od różnych producentów (zgodne ze standardem PC) będą mogły prawidłowo ze sobą współpracować. Standardowe opracowanie wyprowadzeń i wtyczek umożliwia zatem fizyczne połączenie oraz wzajemną komunikację różnych urządzeń. Wymiana informacji pomiędzy poszczególnymi komponentami komputera dokonuje się z kolei za pomocą tzw. magistrali, którą podzielić możemy na dwa rodzaje: zewnętrzną odpowiadającą za komunikację systemu z urządzeniami zewnętrznymi, oraz wewnętrzną sprawującą kontrolę nad urządzeniami wewnętrznymi.
