主機板各部位說明

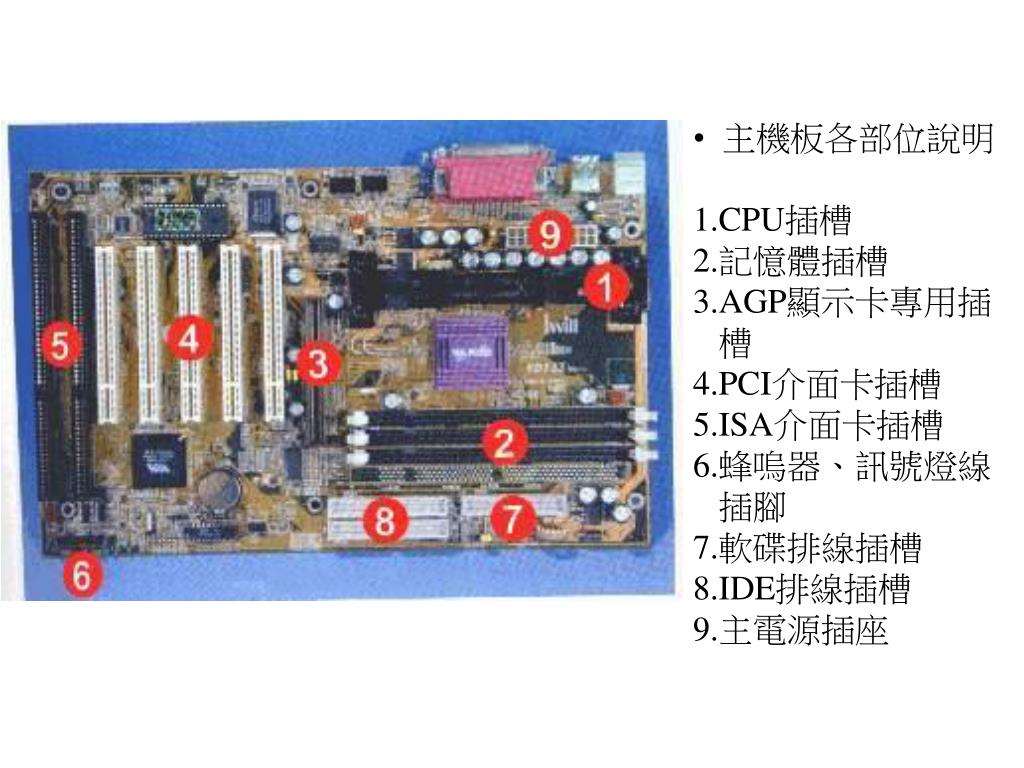

  • 1.CPU插槽 2.記憶體插槽 3.AGP顯示卡專用插
  • 槽 4.PCI介面卡插槽 5.ISA介面卡插槽 6.蜂嗚器、訊號燈線
  • 插腳 7.軟碟排線插槽 8.IDE排線插槽 9.主電源插座
slide17
固定主機板

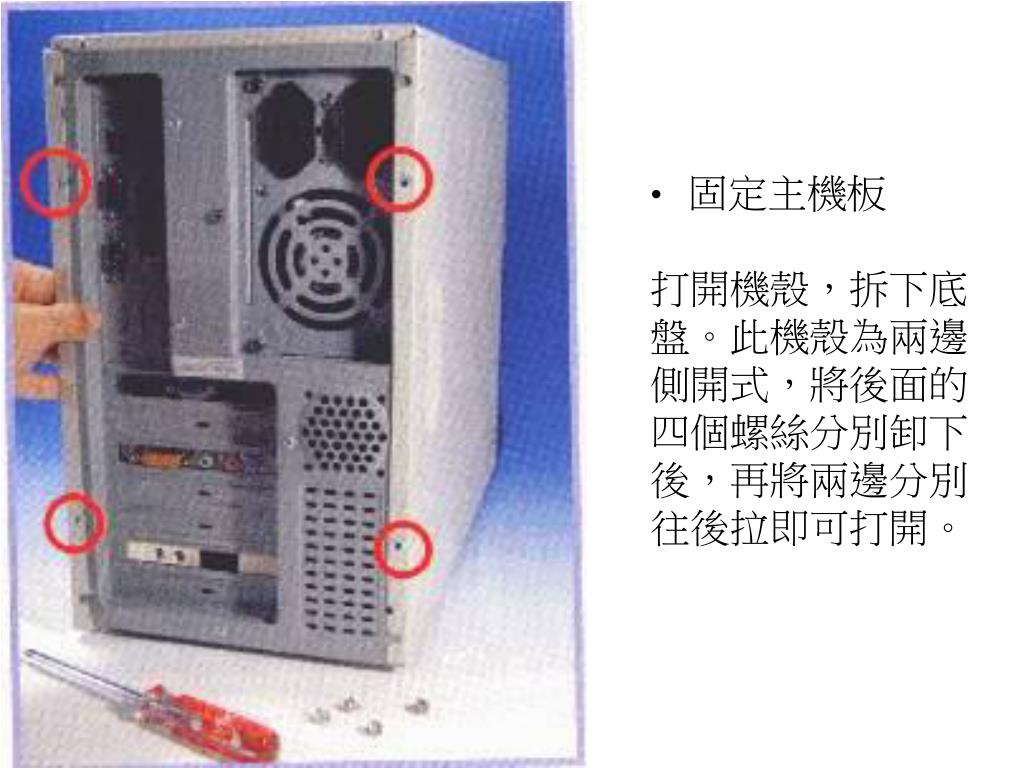

  • 打開機殼,拆下底盤。此機殼為兩邊側開式,將後面的四個螺絲分別卸下後,再將兩邊分別往後拉即可打開。

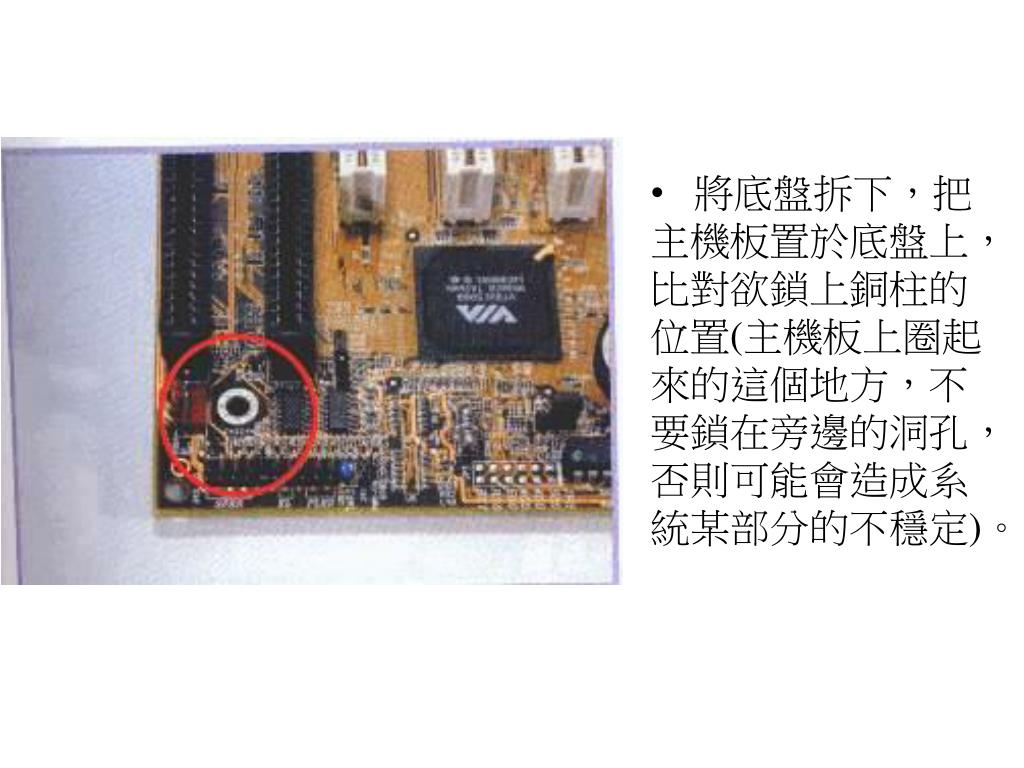

slide19

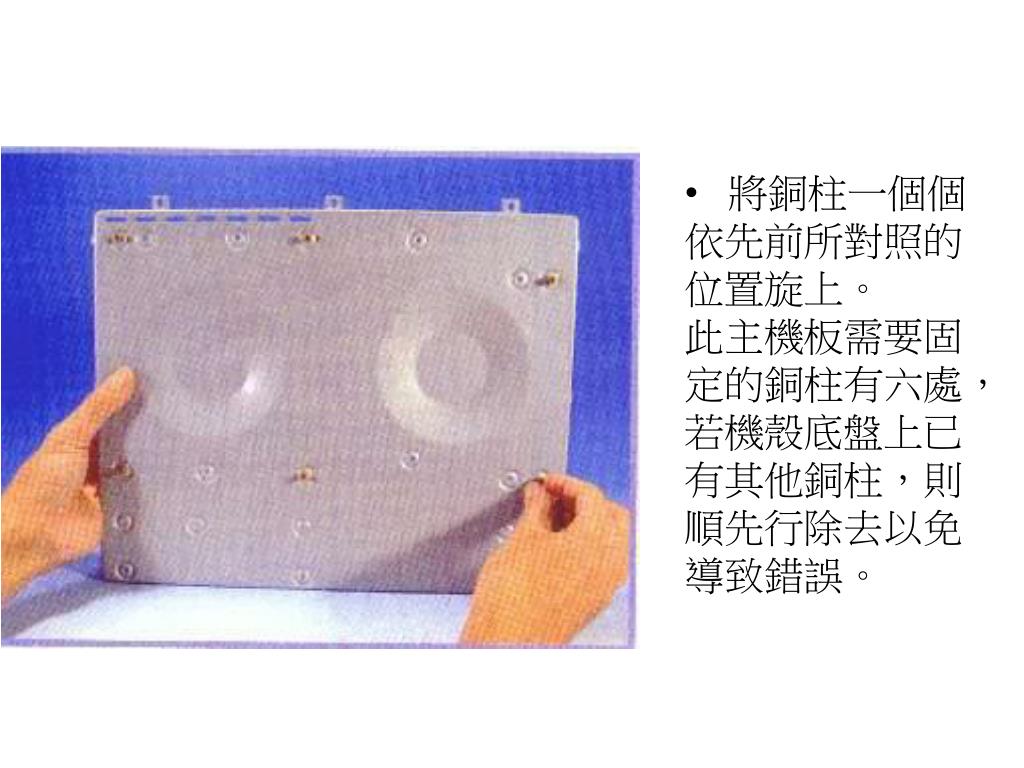

將銅柱一個個依先前所對照的位置旋上。 此主機板需要固定的銅柱有六處,若機殼底盤上已有其他銅柱,則順先行除去以免導致錯誤。

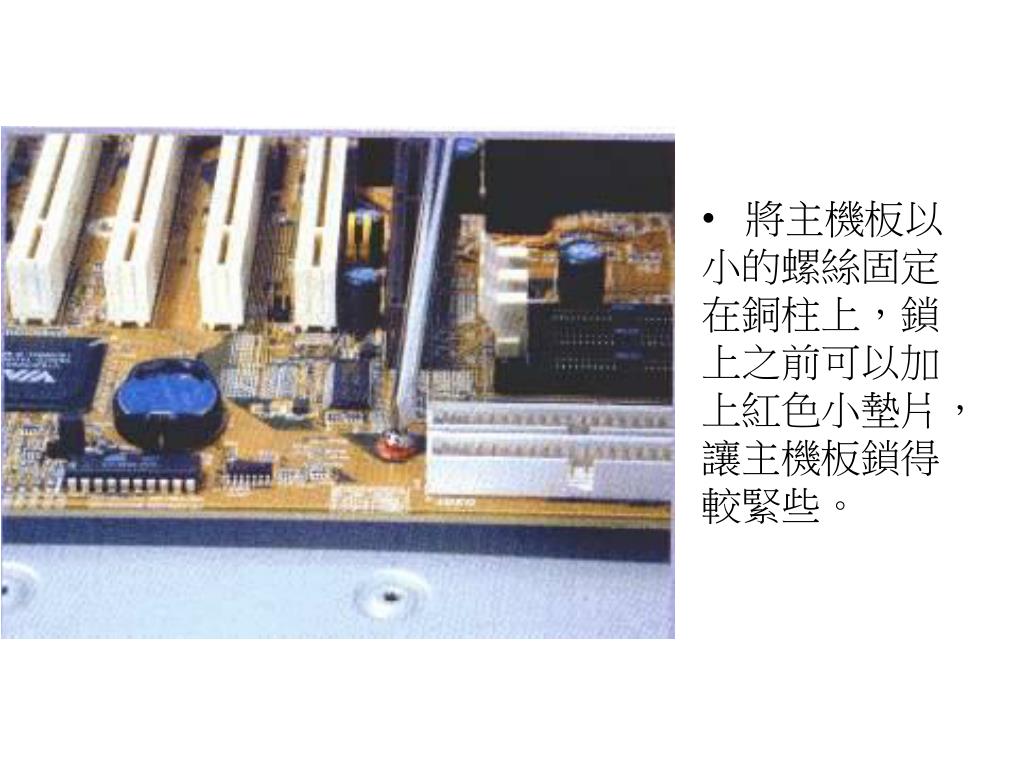

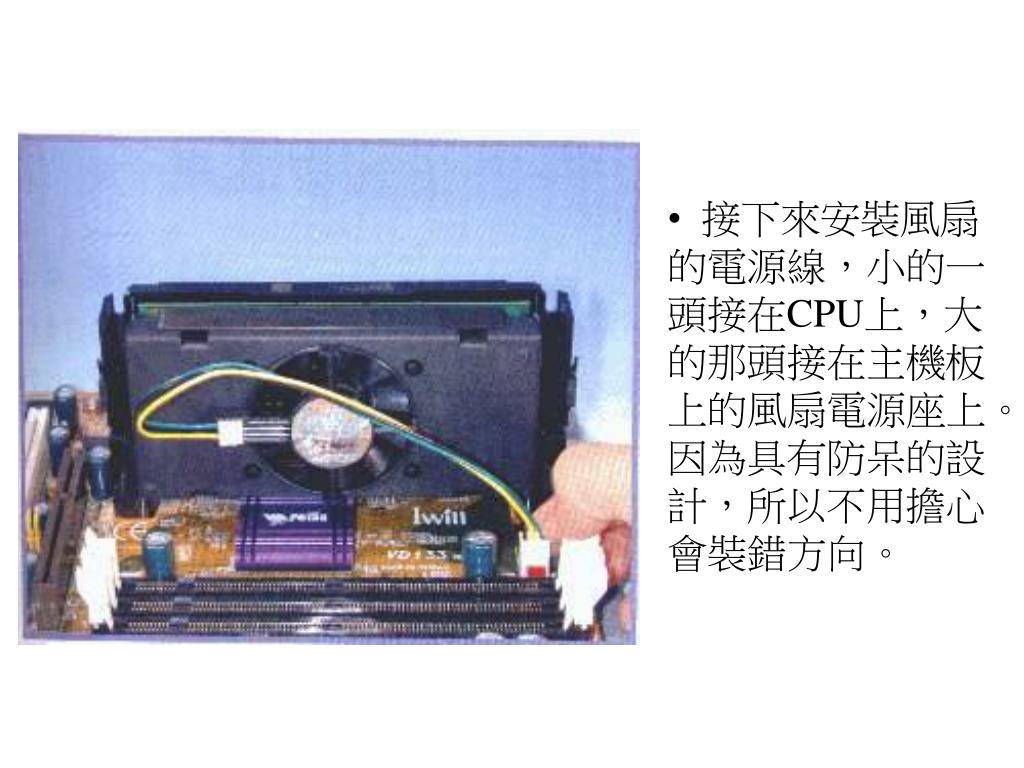

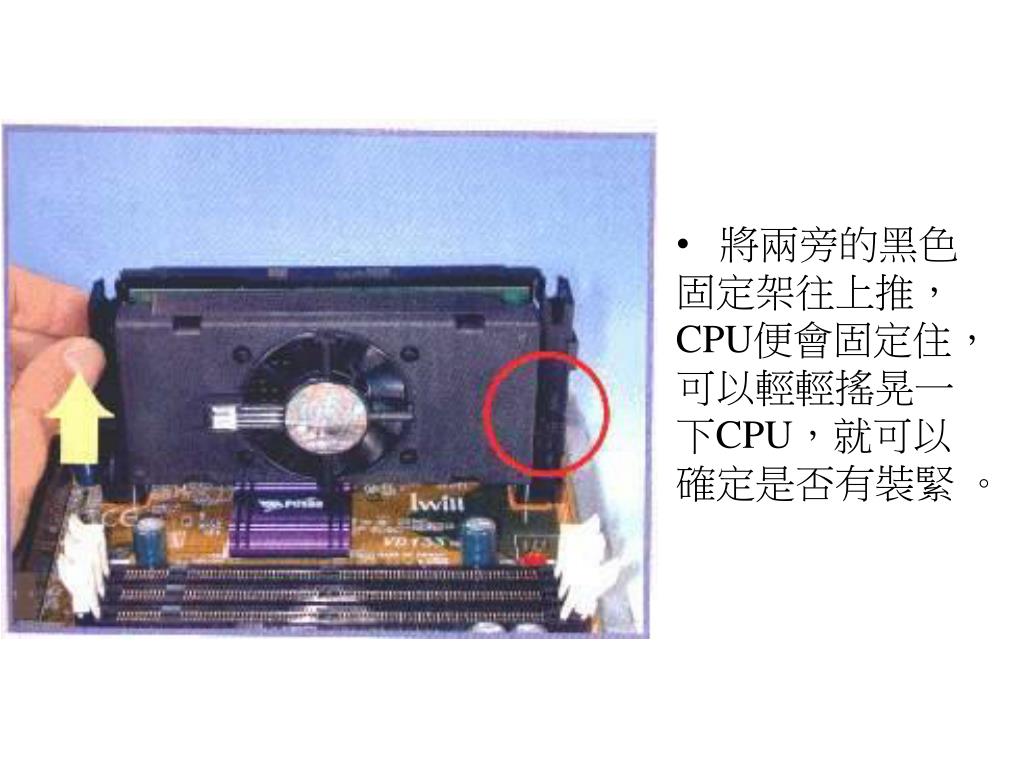

slide24

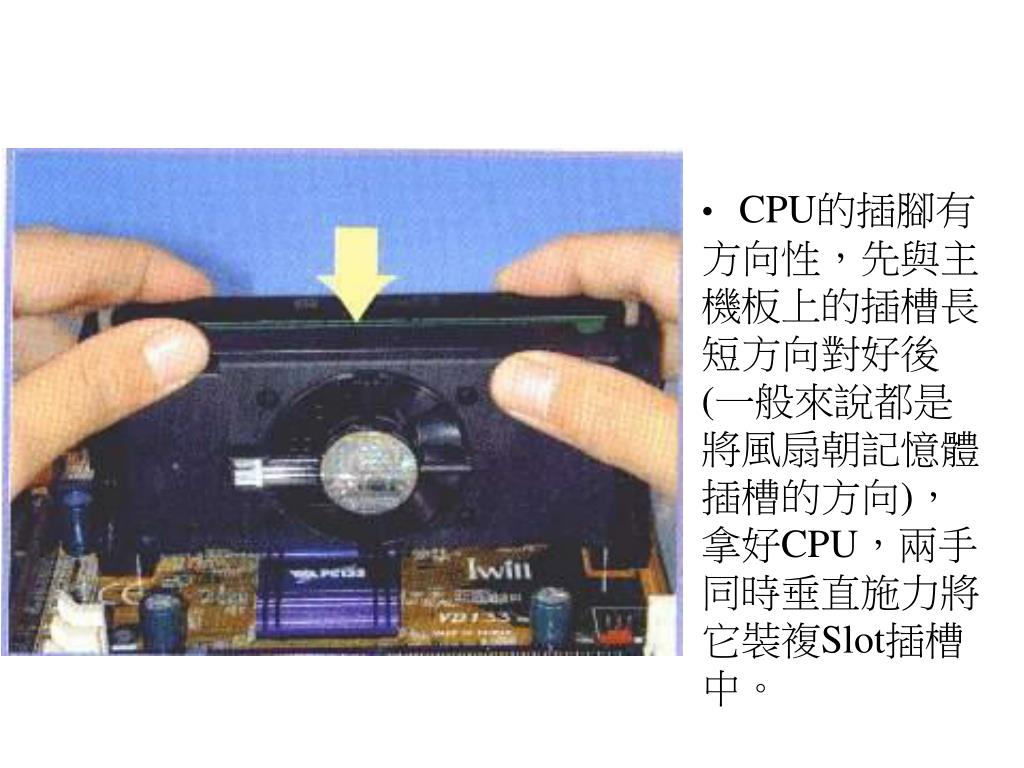

安裝記憶體

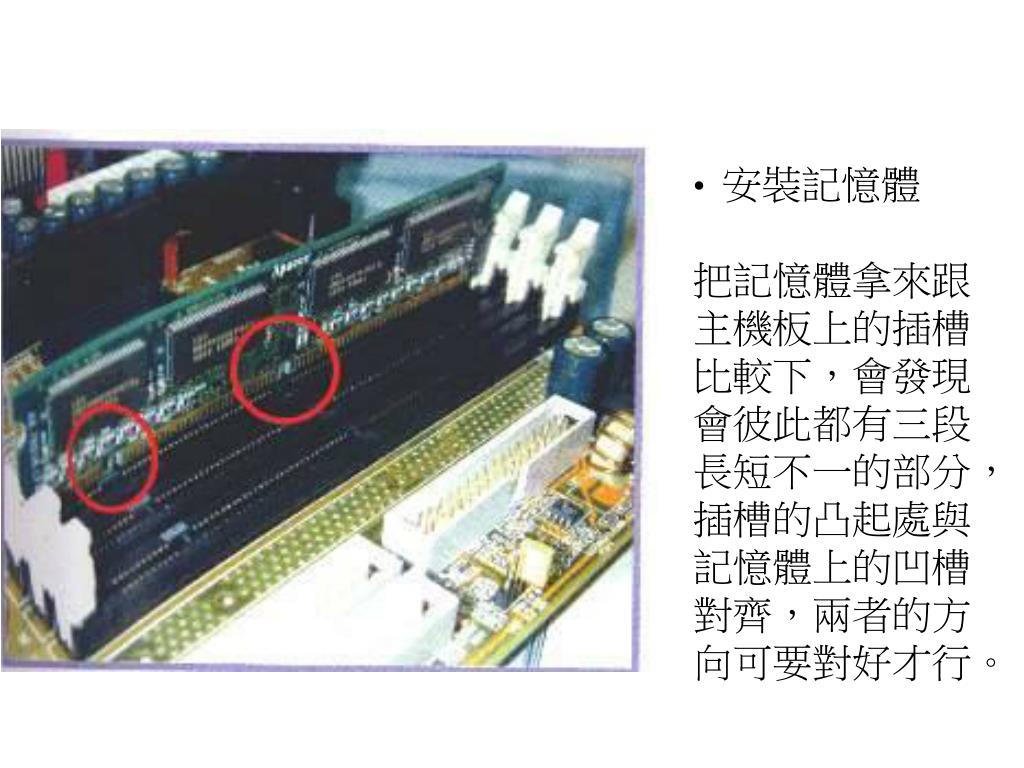

  • 把記憶體拿來跟主機板上的插槽比較下,會發現會彼此都有三段長短不一的部分,插槽的凸起處與記憶體上的凹槽對齊,兩者的方向可要對好才行。

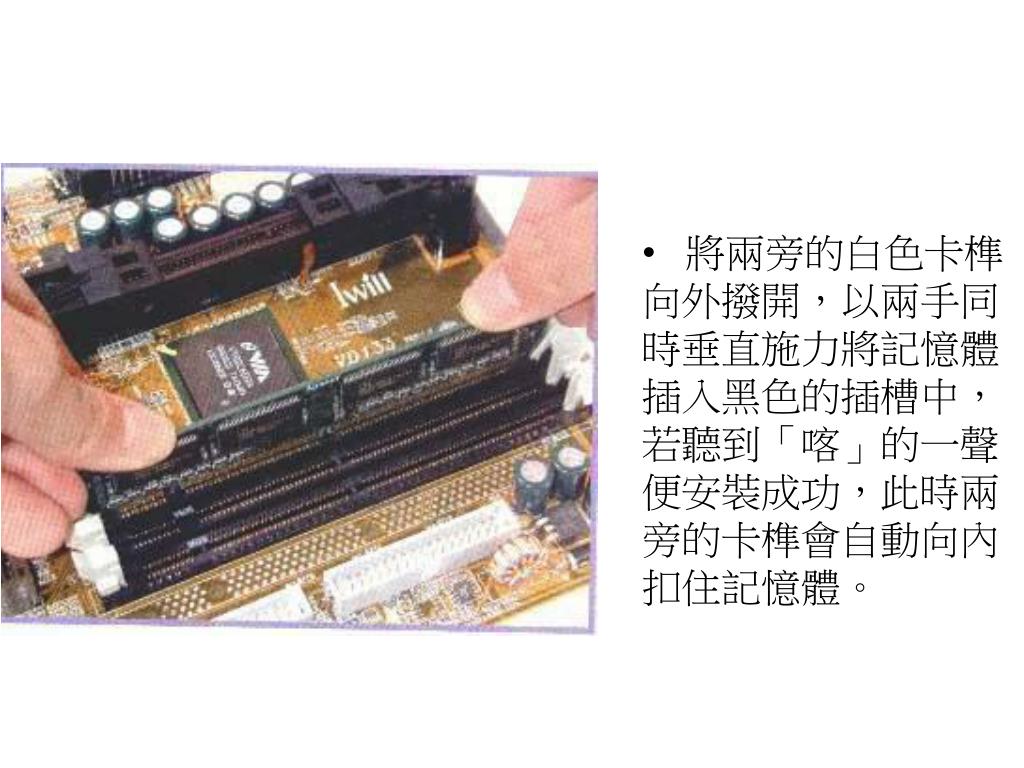

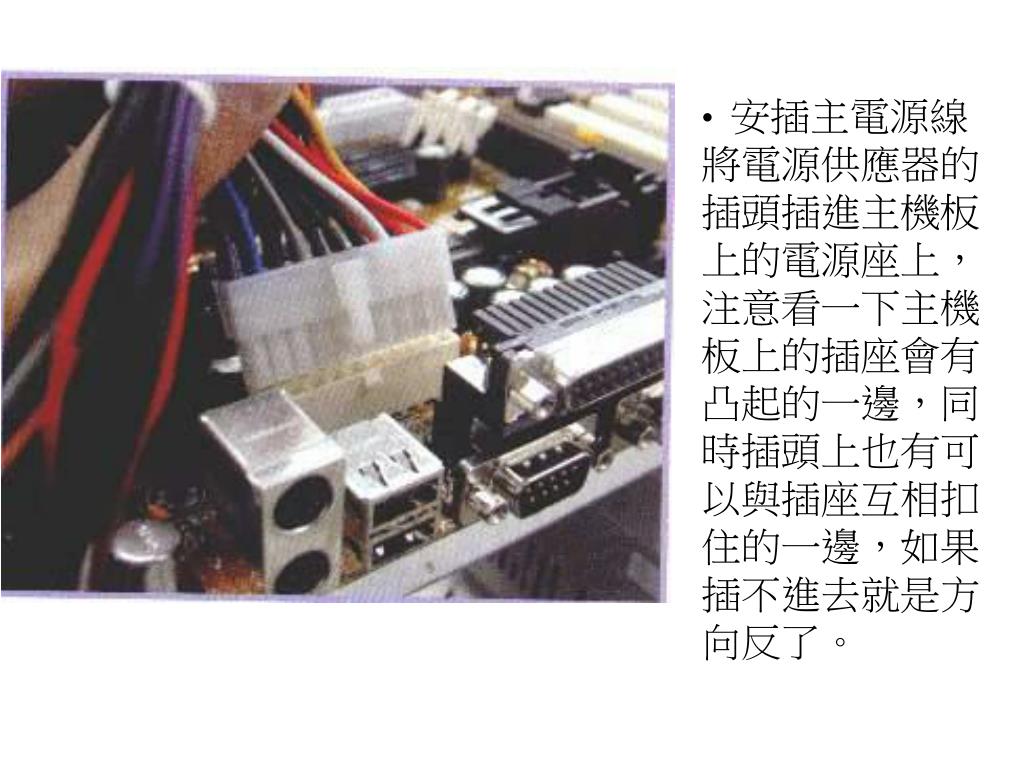

slide27

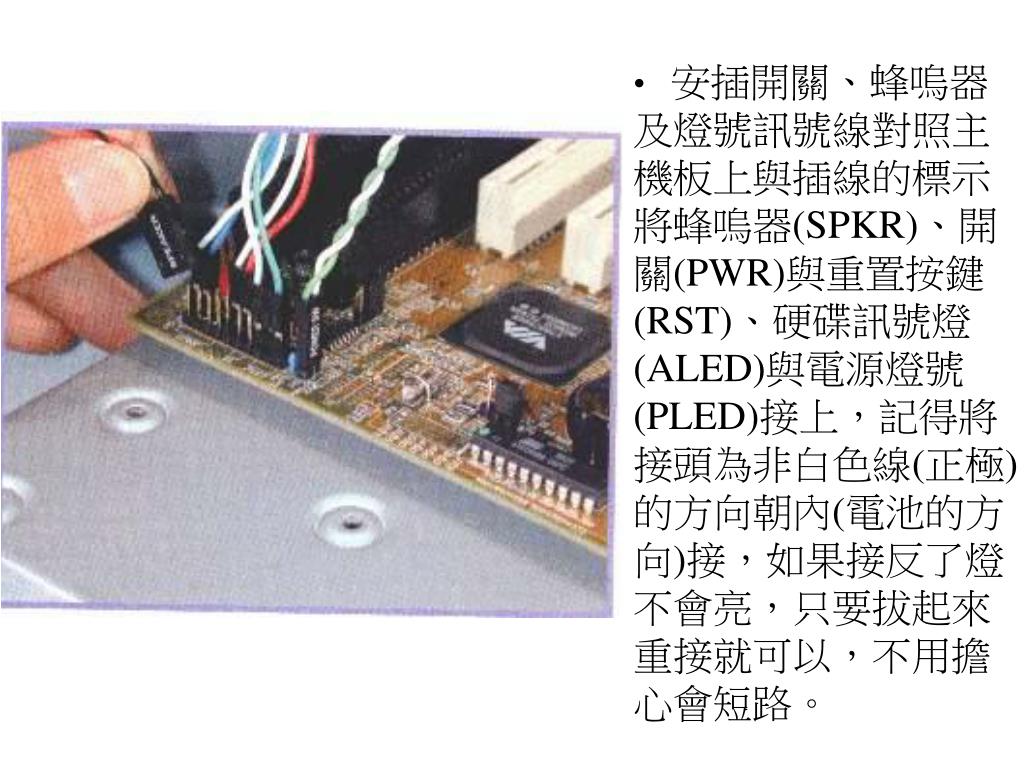

安插開關、蜂嗚器及燈號訊號線對照主機板上與插線的標示將蜂嗚器(SPKR)、開關(PWR)與重置按鍵(RST)、硬碟訊號燈(ALED)與電源燈號(PLED)接上,記得將接頭為非白色線(正極)的方向朝內(電池的方向)接,如果接反了燈不會亮,只要拔起來重接就可以,不用擔心會短路。
slide28
底盤安置

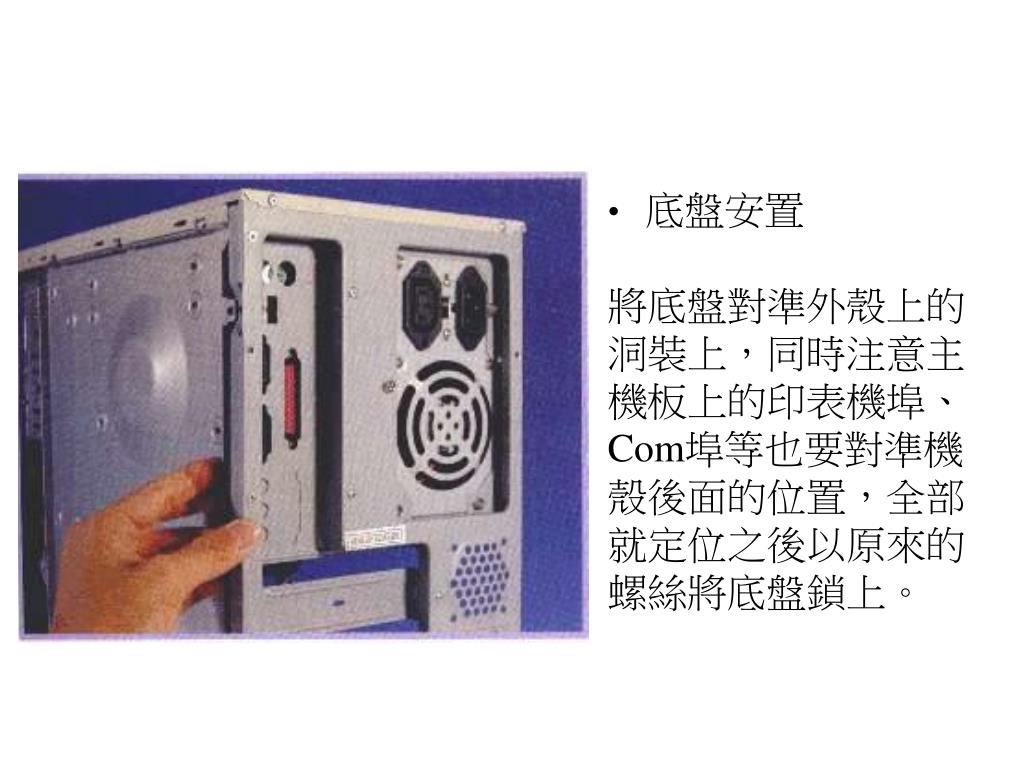

  • 將底盤對準外殼上的洞裝上,同時注意主機板上的印表機埠、Com埠等也要對準機殼後面的位置,全部就定位之後以原來的螺絲將底盤鎖上。
slide29
介面卡安裝

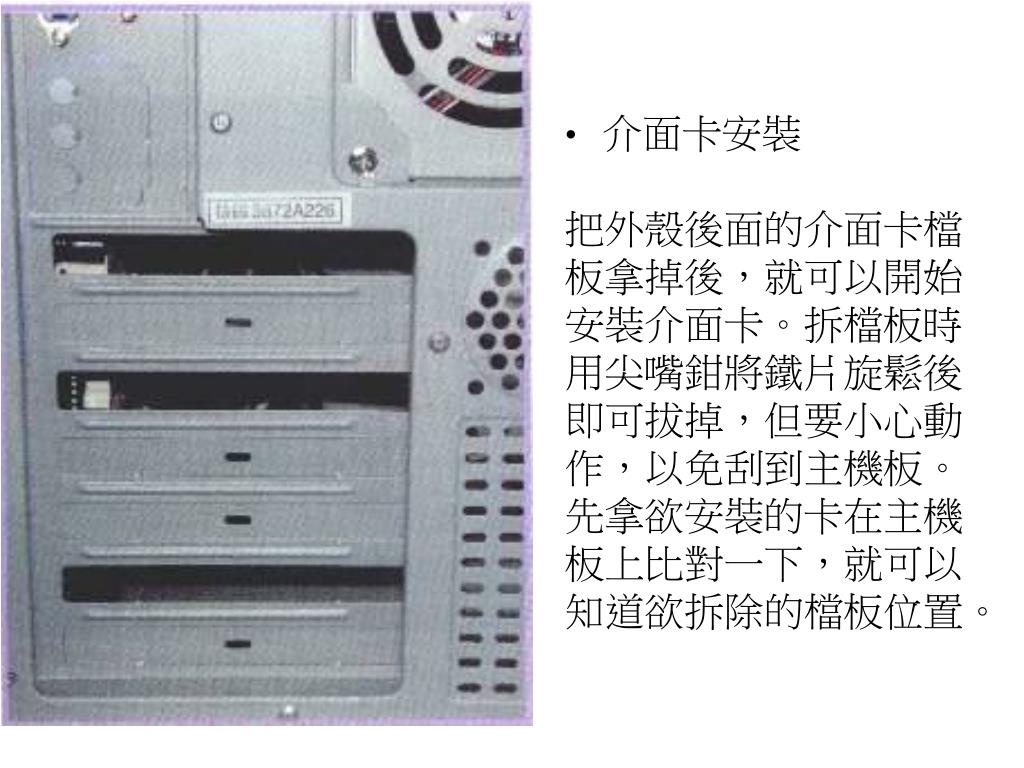

  • 把外殼後面的介面卡檔板拿掉後,就可以開始安裝介面卡。拆檔板時用尖嘴鉗將鐵片旋鬆後即可拔掉,但要小心動作,以免刮到主機板。先拿欲安裝的卡在主機板上比對一下,就可以知道欲拆除的檔板位置。

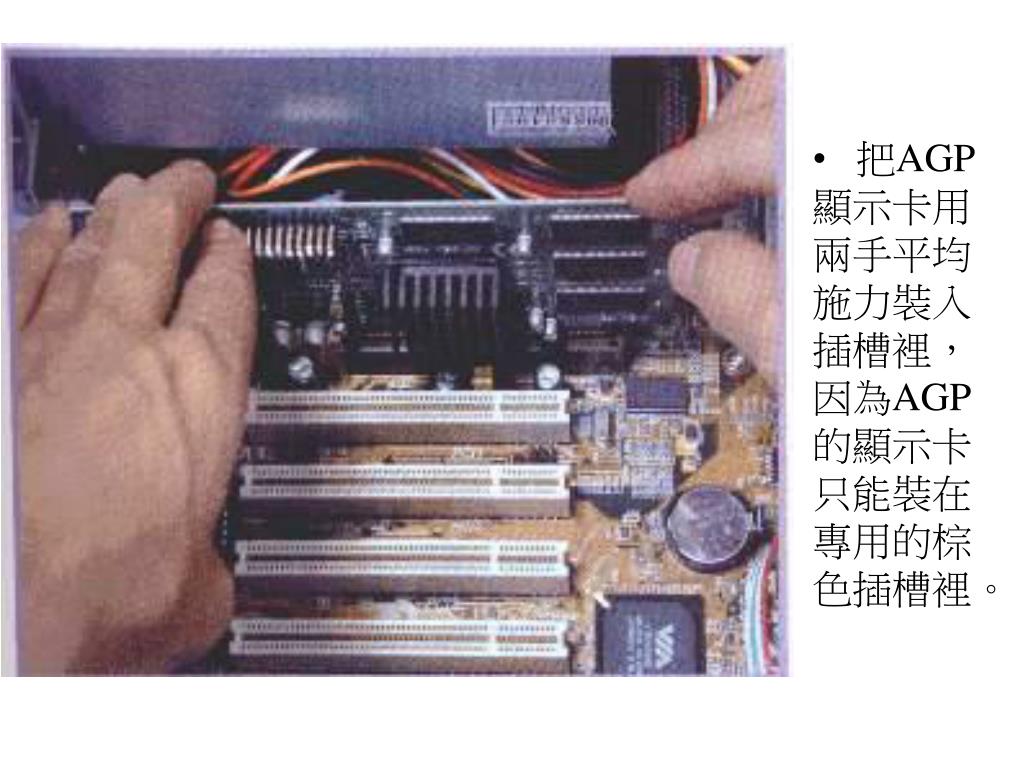

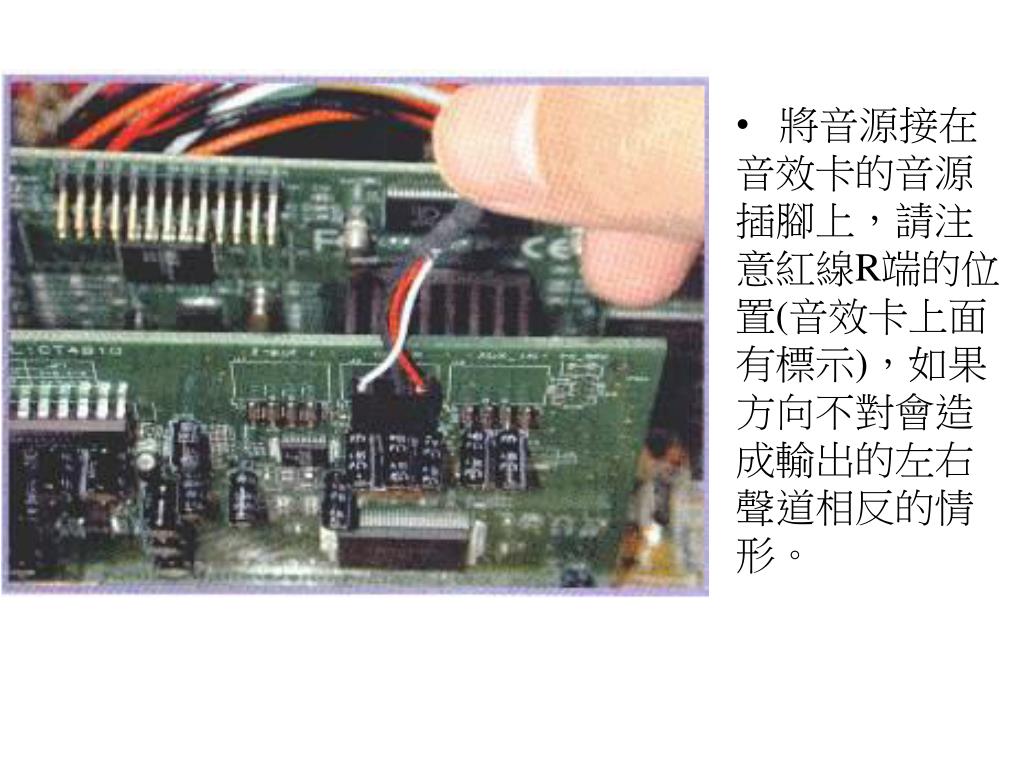

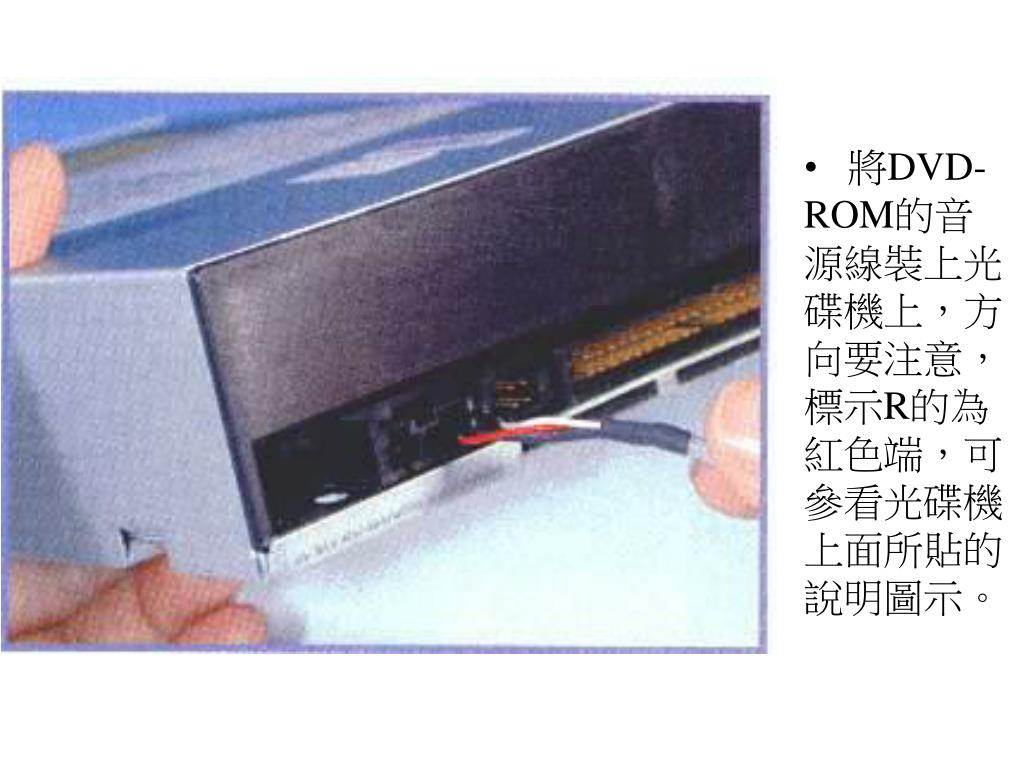

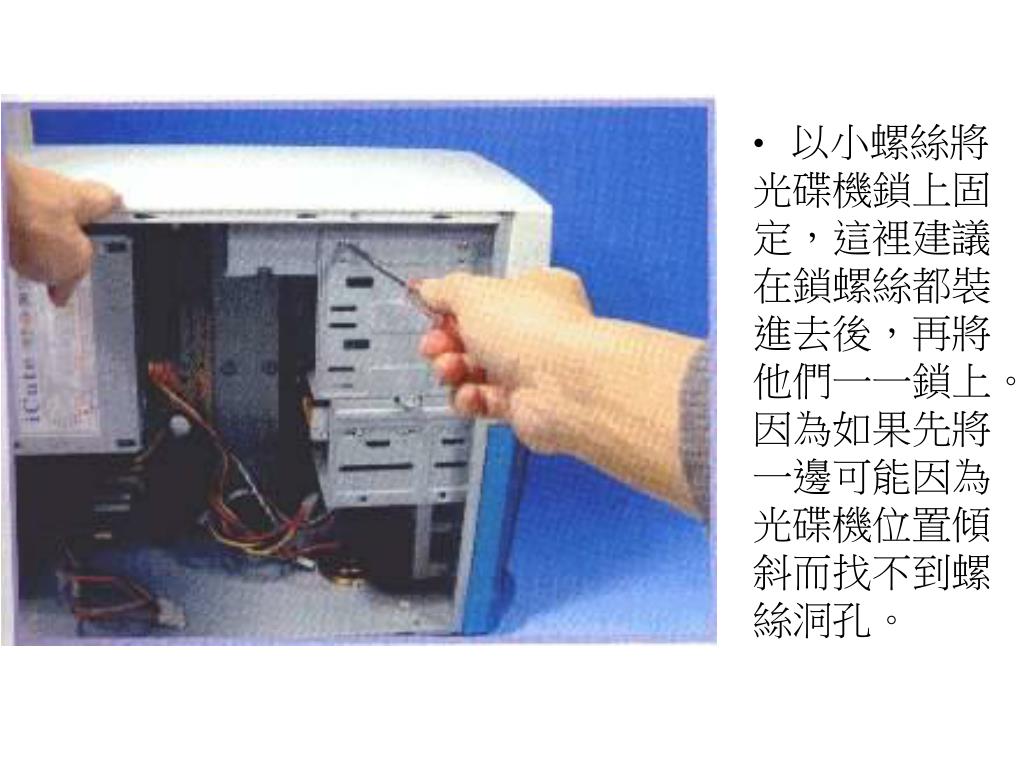

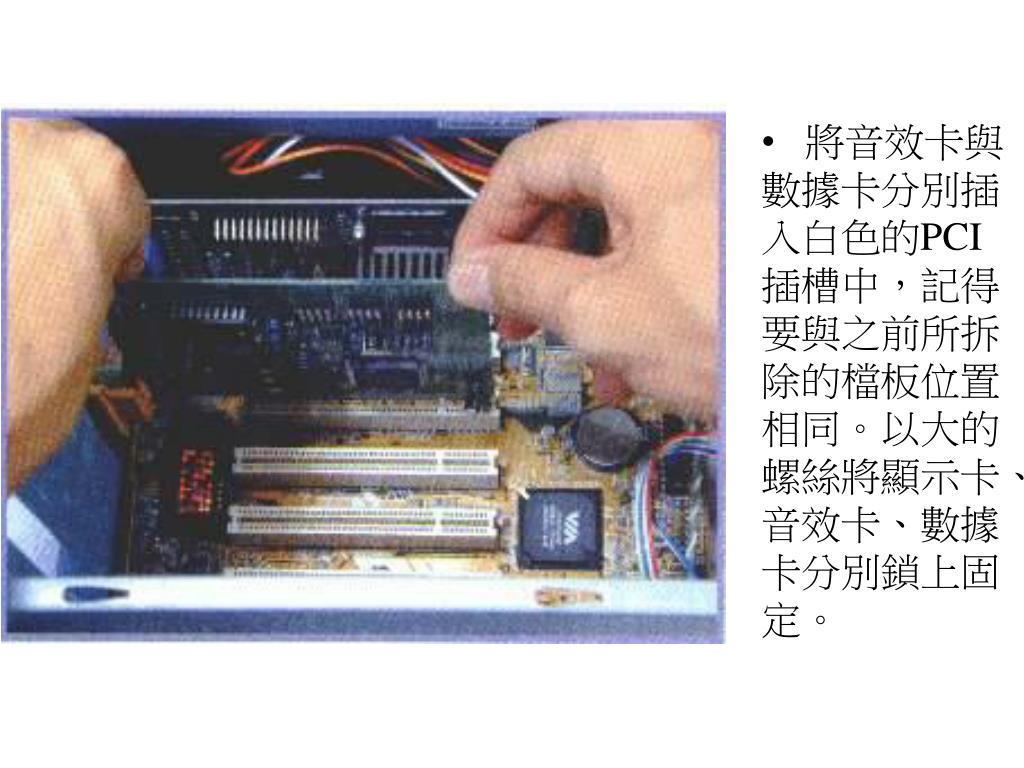

slide38

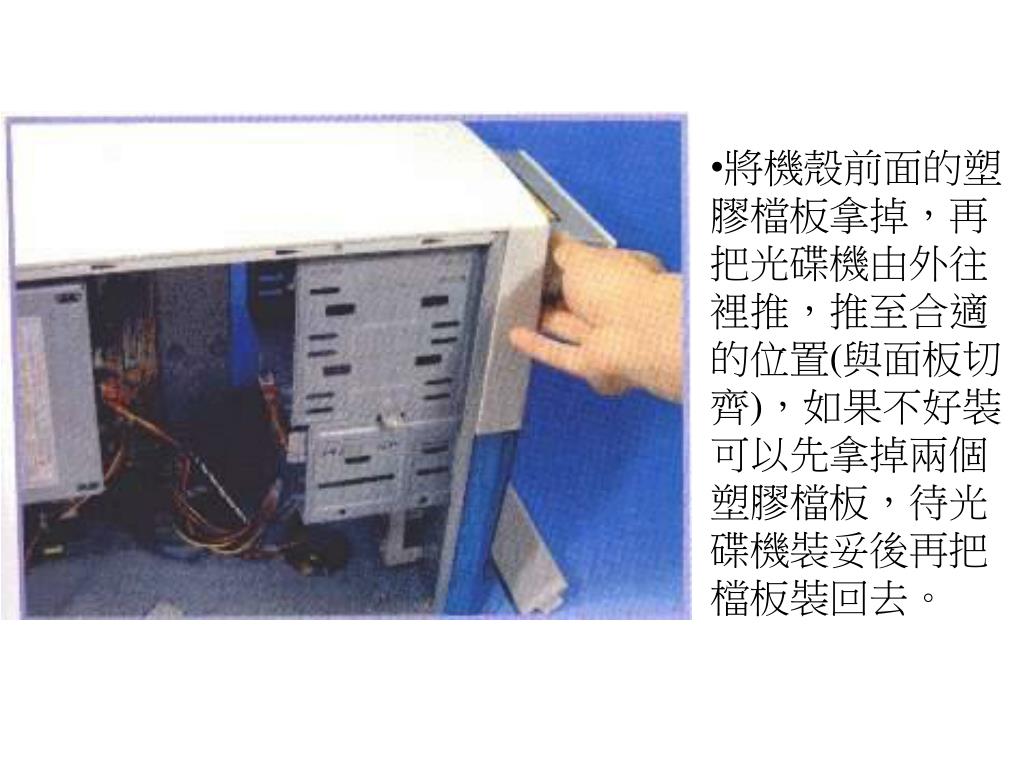

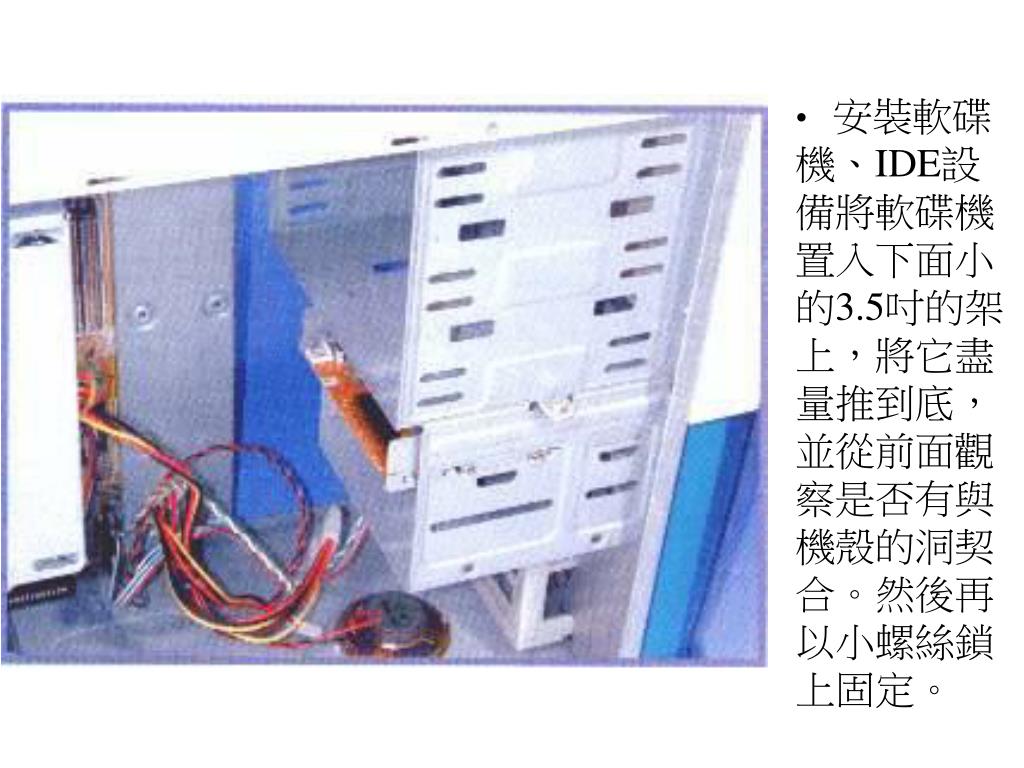

接上排線、電源

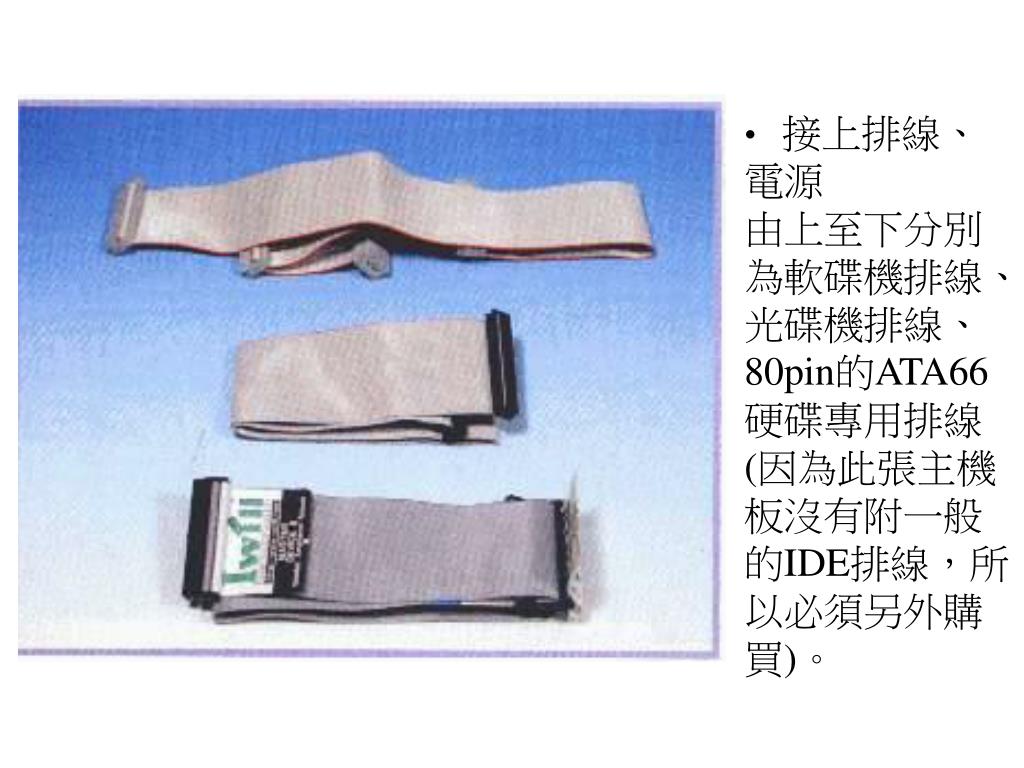

  • 由上至下分別為軟碟機排線、光碟機排線、80pin的ATA66硬碟專用排線(因為此張主機板沒有附一般的IDE排線,所以必須另外購買)。
slide39

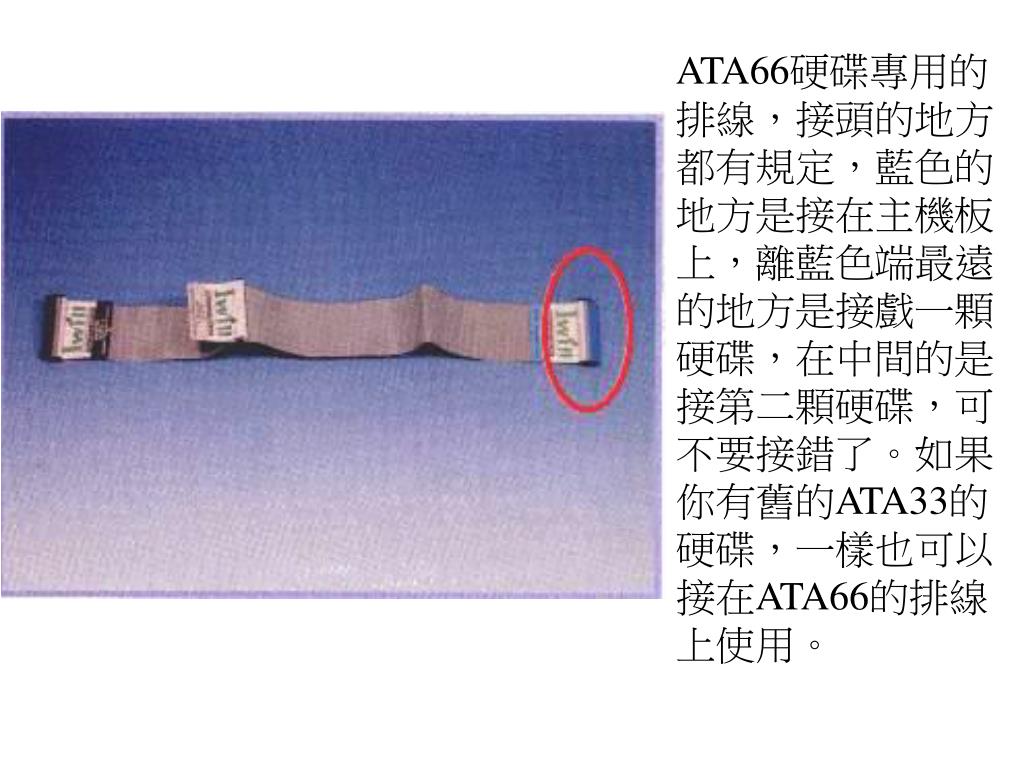

ATA66硬碟專用的排線,接頭的地方都有規定,藍色的地方是接在主機板上,離藍色端最遠的地方是接戲一顆硬碟,在中間的是接第二顆硬碟,可不要接錯了。如果你有舊的ATA33的硬碟,一樣也可以接在ATA66的排線上使用。

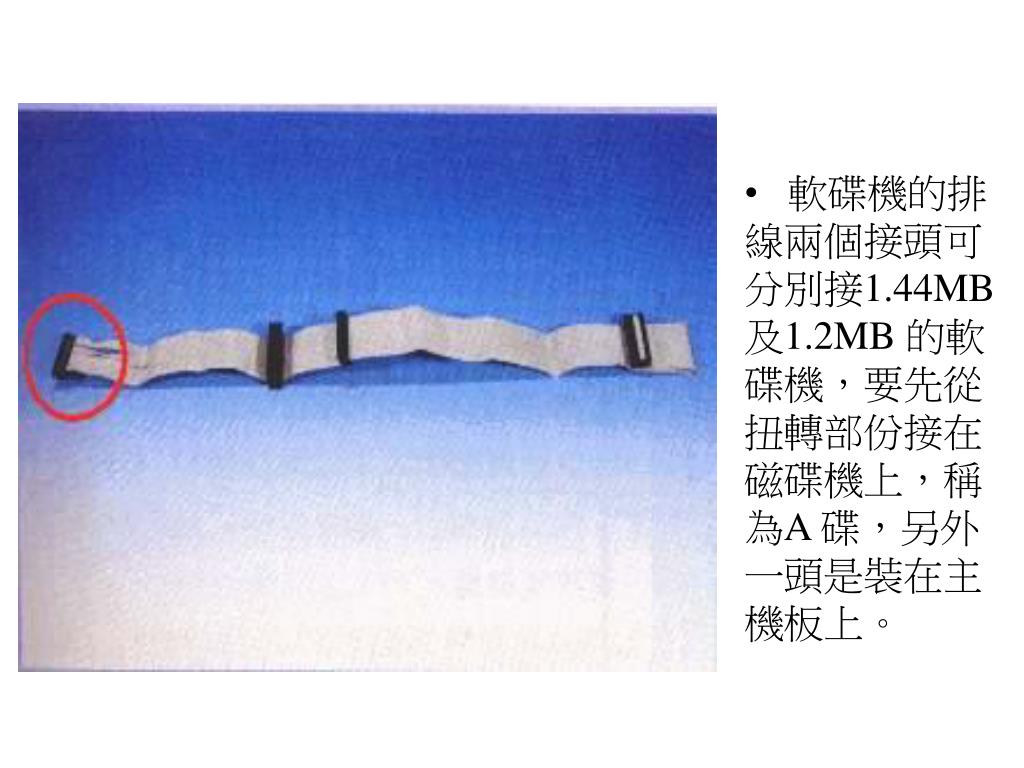

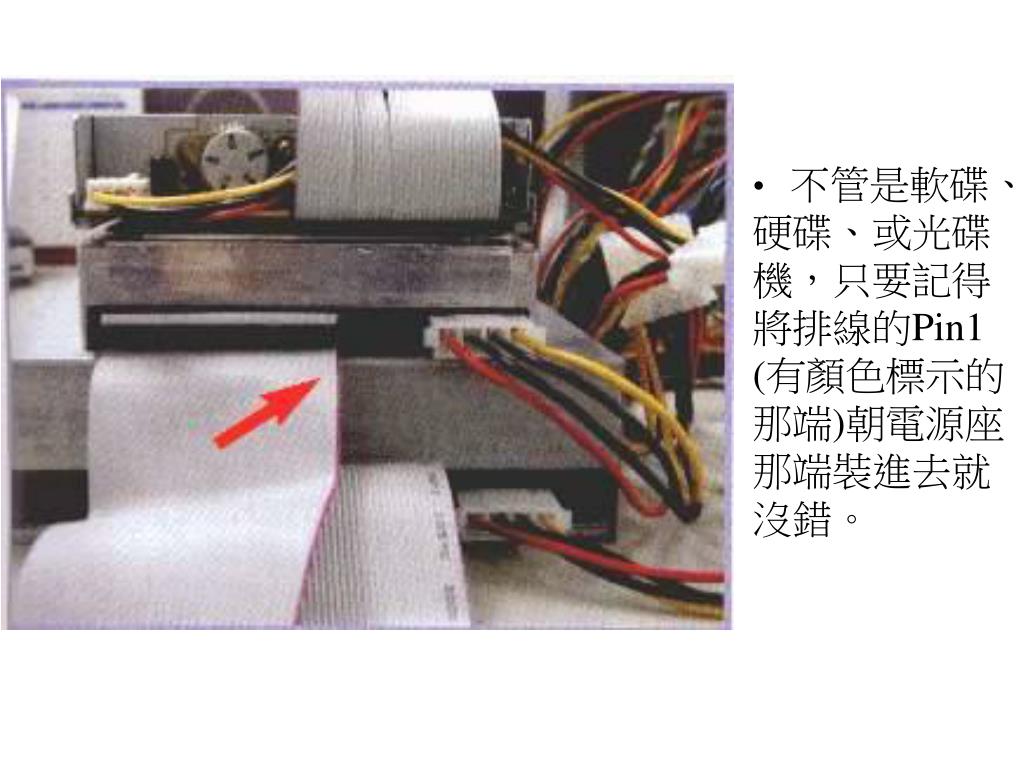

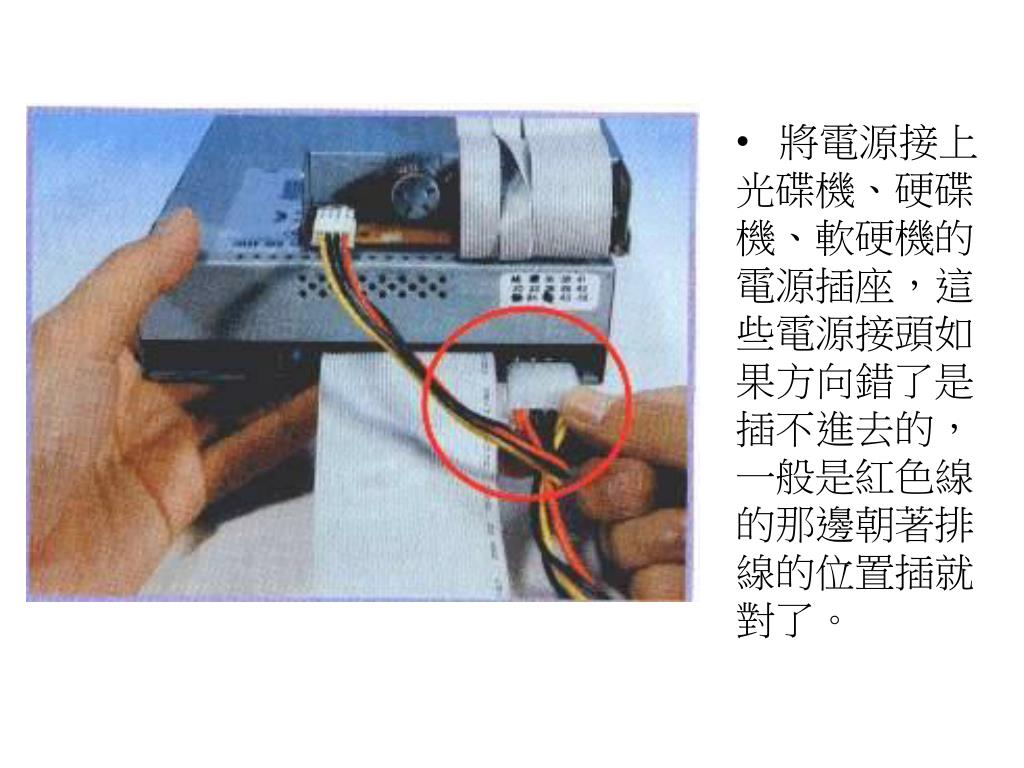

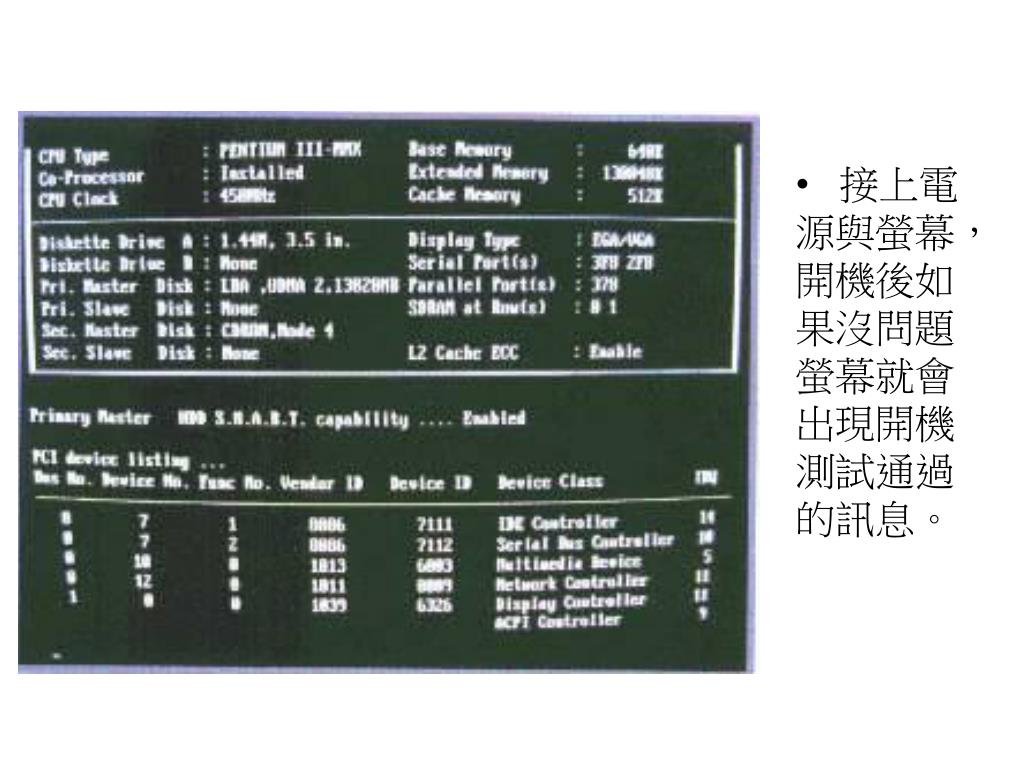

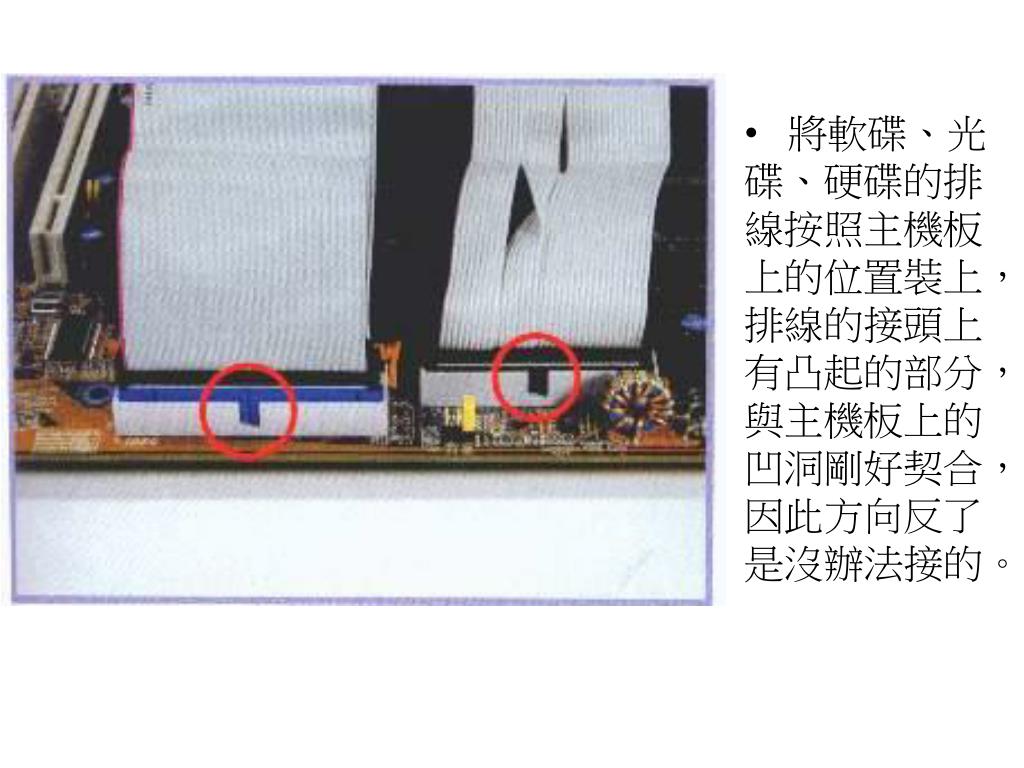

slide45
BIOS設定

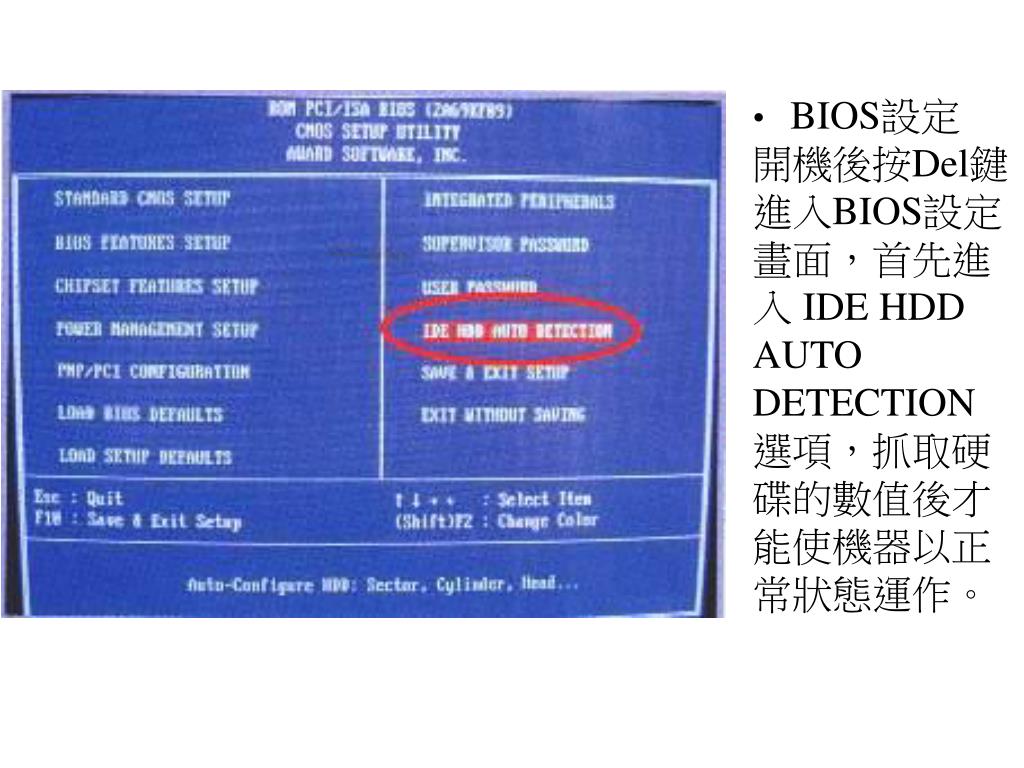

  • 開機後按Del鍵進入BIOS設定畫面,首先進入 IDE HDD AUTO DETECTION選項,抓取硬碟的數值後才能使機器以正常狀態運作。
slide46

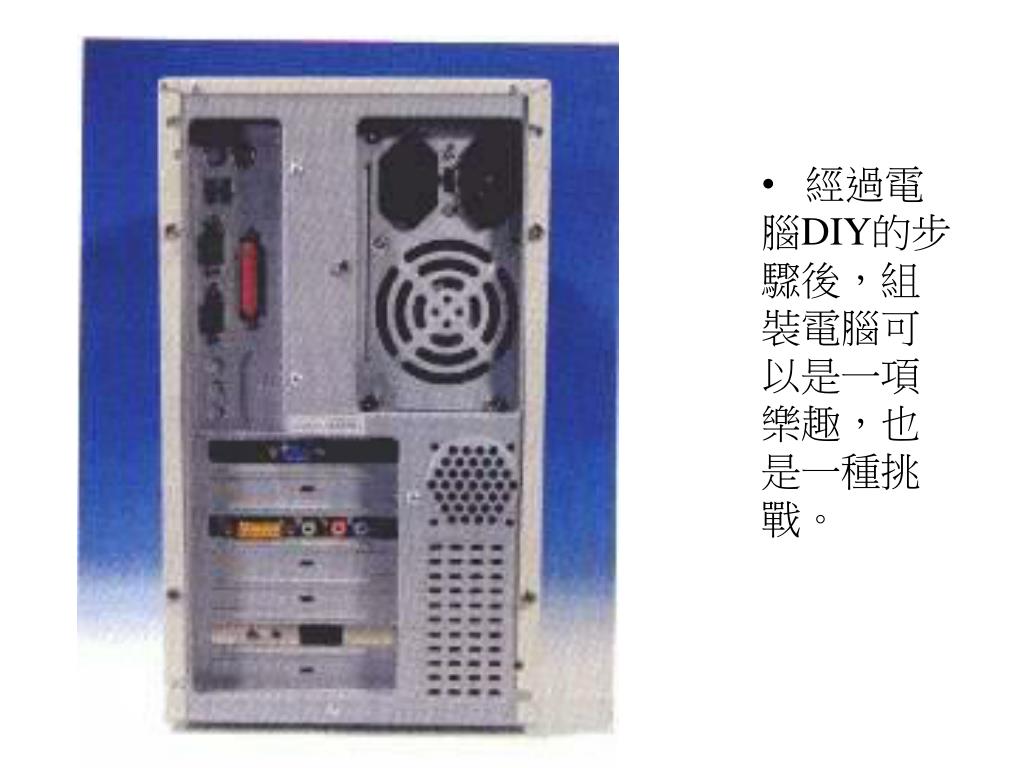

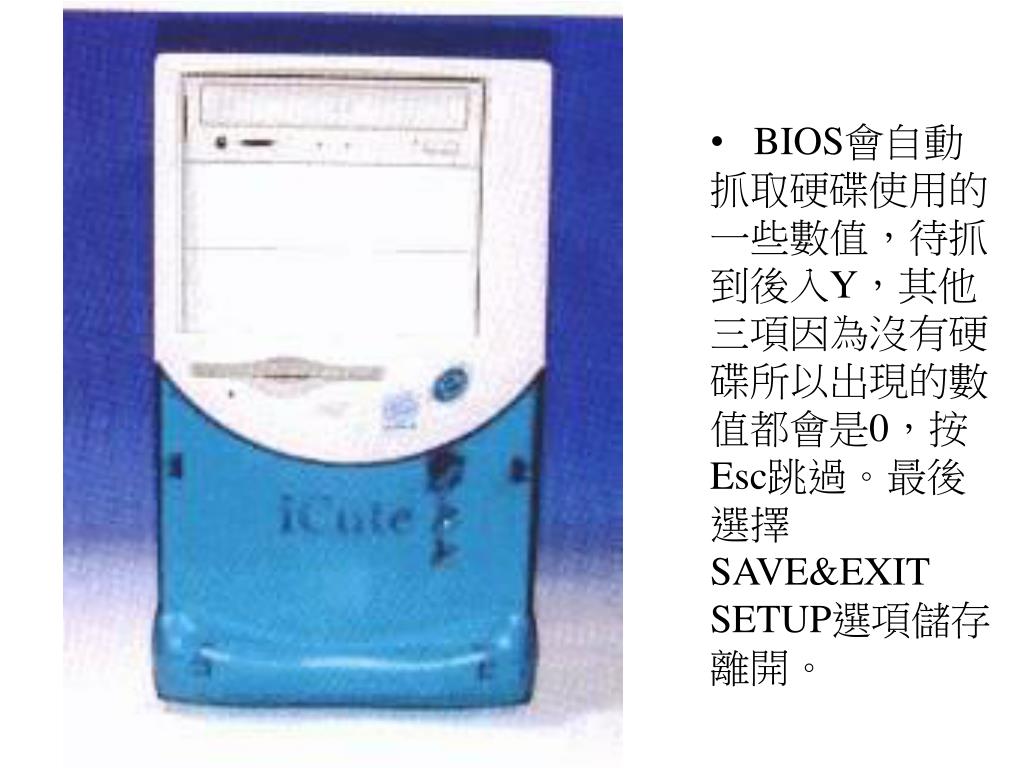

BIOS會自動抓取硬碟使用的一些數值,待抓到後入Y,其他三項因為沒有硬碟所以出現的數值都會是0,按Esc跳過。最後 選擇 SAVE&EXIT SETUP選項儲存離開。
