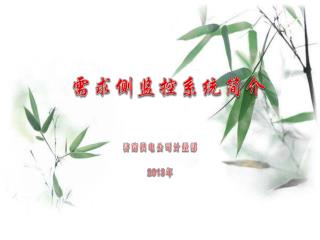

需求侧监控系统简介

1. 需求侧监控系统简介 济南供电公司计量部 2013年

2. 三 一 二 有序用电基本概念及工作主体 负控设备工作原理及使用说明 有序用电方案编制及实施

3. 有序用电是指在电力供应不足、突发事件等情况下 ，通过行政措施、经济手段、技术方法，依法控制部分用电需求，维护供用电秩序平稳的管理工作。有序用电是电力需求侧管理的重要组成部分。 • 有序用电主要是通过错峰、避峰、限电等技术手段，应对各种原因造成的电力供需紧张情况的措施，是保证社会正常用电秩序、维护社会稳定的保障措施。 有序用电的基本概念：

4. 2011年4月，国家发改委印发了《有序用电办法》明确规定：各级政府负责本行政区域有序用电管理工作，电网企业是有序用电工作的重要实施主体;电力用户应支持配合实施有序用电。2011年4月，国家发改委印发了《有序用电办法》明确规定：各级政府负责本行政区域有序用电管理工作，电网企业是有序用电工作的重要实施主体;电力用户应支持配合实施有序用电。 • 有序用电工作适用于处置可预见并满足有序用电方案执行时间要求、未超越有序用电方案调控负荷范围的电力供需紧张情况。在电力供应突然减少或自然灾害等紧急状态下，为保障电网安全运行，应执行事故限电序位表、处置电网大面积停电事件应急预案和黑启动预案等其他措施，系统稳定后应根据需要及时启动有序用电方案。

5. 优先保障 基础设施用户 关系群众生 命财产安全 的用户 农业生产用电 危险化学品生 产、矿井等 国家重点工 程军工企业 保障性安居 工程 应急指挥和 处置部门 供水、供热、供能等 重大社会活动场所、医院、金融机构、学校等 停电将导致重大人身伤害或设备严重损坏企业的保安负荷 居民生活，排灌、化肥生产等 主要党政军机关，广播、电视、电信、交通、监狱等关系国家安全和社会秩序的用户

6. 统筹 兼顾 政府 主导 开展有序用电工作 遵循的原则 有保 有限 安全 稳定 节控 并举 注重 预防

7. 政府主导 坚持以各级政府为主导，主管部门协调组织，电 网企业为重要实施主体，全社会共同参与。 为切实做好2013年有序用电工作，确保全面贯彻 落实省、市政府的各项工作部署，成立济南市 2013年有序用电工作领导小组。

8. 安全稳定 确保电网安全稳定运行、电力用户人身和 设备安全，维持正常用电秩序，维护社会 和谐稳定。

9. 统筹兼顾 综合考虑地区产业结构、负荷特性、内部 装机等因素，统筹社会整体效益，兼顾地 区间公平，均衡实施有序用电。

10. 有保有限 优先保障居民生活和涉及公众利益、国家 安全的重要用户电力供应；严格执行国家 节能减排政策，限制高耗能、高排放企业 用电，着力压限不合理用电需求。

11. 注重预防 加强电力供需平衡分析预测，科学研判电 力供需形势，超前制定有序用电方案，及 时发布电力供需预警信息，各方协同做好 前期准备。

12. 节控并举 节约用电与负荷控制并举，优先采用节电 措施降低电力需求。济南供电公司近期开 展了节能宣传周活动，指导用户尤其是居 民用户迎峰度夏期间合理、节约用电。

13. 三 一 二 有序用电基本概念及工作主体 负控设备工作原理及使用说明 有序用电方案编制及实施

14. 防窃电功能 • 断相检测功能 • 三相电压监视 • 三相电流监测 • 精度0.5级 • 功率因数计算 • 功率、电量 • 相位 • 19次谐波监测 显示板 电源 主板 电台 馈缆 接头 MODEM 交流采样主板 交流采样接线板 接线板

15. 双向远方终端RTU框图

16. 通讯单元 WJ201N-1终端框图 电源单元 显示单元 主控单元 输入输出单元 交采单元

17. WJ201N主控单元 CPU：80C196KB-16 程序：64K的EPROM（27C512） 内存：32K的断电保护存储器（DS1230），可扩展128K或256K。 实时时钟： DS12887，误差≤0.12s/h，断电正常运行10年

18. 显示单元用于实现数据显示及键盘输入，是一个智能模块。显示单元用于实现数据显示及键盘输入，是一个智能模块。 显示操作单元还负责管理几个主要用于显示项目选择和功能切换的面板按键。另外还控制多个LED面板状态指示灯，这些面板状态指示灯可以用于指示：运行、允许通话、控制投入等状态。

19. 接地端子 输入输出单元 模拟量 表计485 脉冲 1-4 遥信 1-4 遥控 1-4 报警 电源 12V

20. 电台的馈线端子 接地端子 L N

21. 三 一 二 有序用电基本概念及工作主体 负控设备工作原理及使用说明 有序用电方案编制及实施

22. 有序用电基础管理——用户负荷分析 受企业规模、生产工艺等影响，不同企业的用电负荷特性不同。通过用户负荷特性分析，可以对不同用户采取有针对性的措施。科学、合理制定有序用电方案，有利于提高方案的可操作性，有利于企业合理安排生产经营活动。供电公司采取现场调查、问卷调查、交流访谈等形式对重点行业、重点用户负荷特性进行调查。用户应积极配合调查，企业负责人及联系人、重要产品工艺、主要用电设备、生产班次调整、生产计划和设备检修等发生较大变化，应及时书面通知供电公司，并对提供数据的真实性负责。

23. 通过归纳整理用户负荷调查数据，分析行业用户负荷特性、参与有序 用电的能力和措施，对用户进行分类，实施差异化管理。分类的主要依据 如下： 1、行业特性：同行业企业的生产运行特点和用电特性相近。对用户按照所属行业分类，分析该行业的生产特点、工艺流程、主要设备、用电特性，研究该行业用户参与有序用电的能力、措施及响应时间。 2、企业规模：大企业的用电负荷较高，对地区负荷的影响较大，参与有序用电的能力较强。可根据企业用电负荷的大小进行分类，同等条件下优先安排大企业参与有序用电，可缩小社会影响范围。 3、单位产品能耗：有序用电工作应贯彻国家产业政策。分析比较企业单位产品能耗，作为确定企业参与有序用电程度和顺序的重要依据。对同行业的不同企业，首先安排单位产品能耗高的企业实施有序用电。 4、用电时间：受电价政策和生产工艺影响，企业生产组织安排存在时间差异，对电网负荷形成不同影响。统计企业高峰和低谷用电时间，结合电网负荷特性进行比较分析，合理评价企业执行有序用电措施的能力，准确安排企业参与错避峰及执行时间。

24. 有序用电方案编制及演练 • 各市县每年至少组织一次有序用电演练，在本地区有序用电工作领导小组的指挥下，经信委与供电公司负责组织、实施有序用电演练，电力用户配合实施有序用电演练，组织开展企业内部演练，协同联动，密切配合，快速响应。

25. 需求侧监控中心有序用电工作启动流程图 市场部、营业部、各分中心做好有序用电准备工作，并及时遇知客户 通知市场部、营业部、各分中心等有序用电执行部门限额指标 需求侧监控中心制定有序用电决策方案 生产管理指挥平台信息共享综合研判 调控中心对电网危险点进行分析 生产管理指挥平台信息共享会商 需求侧用电信息发布 汇总工作情况 各县供电公司做好有序用电准备工作，并及时遇知客户 通知调控中心各县公司限额指标
