Wide Area File Services

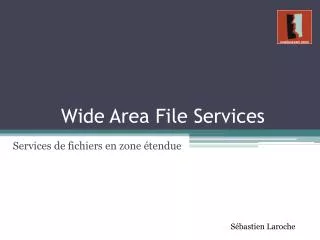

1. Wide Area File Services Services de fichiers en zone étendue Sébastien Laroche

2. Wide Area File Services • Présentation de la technologie • Problématique et besoins • Les solutions apportées • Fonctionnement • Architecture WAFS, • Cache et virtualisation, • Optimisation du trafic réseau. • Conclusion

3. Présentation

4. WAFS c’est quoi ? • Une technologie permettant d’optimiser le transfert de fichiers à travers le réseau étendu d'une entreprise ou d’un organisme, • Une technologie relativement jeune, • Des équipements se présentant sous la forme d'appliances : • Un boitier se trouvant côté siège, • Un boitier dans chaque site distant.

5. Objectifs du WAFS • Centraliser les services de gestion des fichiers, • Optimiser le dialogue entre les sites distants et un serveur de fichiers centralisé au travers d'un réseau étendu (WAN), • Diminuer les coûts : • Télécoms (bande passante), • Informatiques (matériels), • Humains (moins d’administration).

6. Standardisations • WAFS ne désigne ni un protocole, ni un standard mais une technologie qui reste propriétaire. • Le dialogue entre les appliances est propre à chaque fournisseur. • Les principaux acteurs du marché sont : • Riverbed, partenaire de HP, • Cisco, • Brocade,

7. Besoins Les entreprises cherchent à : • Centraliser les applications informatiques ainsi que les services de gestion de fichiers, • Consolider leur réseau, • Offrir des conditions de travail comparables sur tous les sites, • Diminuer les besoins en bande passante.

8. Problématique • Centraliser les services de gestion des fichiers pour les entreprises multi-sites sans : • Diminuer les performances du réseau pour les utilisateurs (temps d'accès aux ressources), • Augmenter les besoins en bande passante sur la partie WAN du réseau, phénomène de congestion, • Augmenter le temps de latence.

9. Les solutions WAFS Pour répondre aux besoins et à la problématique la technologie WAFS utilise : • La virtualisation des systèmes de fichier, • La mise en cache et stockage des données, • L’optimisation du trafic.

10. Fonctionnement

11. Architecture WAFS Les architectures WAFS sont composées de deux éléments : • Un serveur sous forme d’appliance hébergé par le principale centre de données, • Des appliances distants installés sur les différents sites, possédant des espaces de stockage.

12. Architecture WAFS Classique

13. Fonctionnement principal • Chaque appliance communique avec les PC clients et les serveurs de fichiers via les protocoles de gestion de fichiers (NFS sous Linux et CIFS sous Windows), • Les échanges entre les appliances utilisent un protocole dédié, optimisé pour les réseaux WAN. • Permet ainsi d'éliminer les principaux problèmes de la latence WAN que sont les milliers d'échanges de blocs CIFS, NFS.

14. Virtualisation • Les appliances des agences émulent les protocoles de gestion de fichiers en réseau conçus à l’origine pour des réseaux locaux (NFS et CIFS), • Le but étant de réduire le bavardage entre les postes clients et les fichiers distants (échange permanant pour télécharger ou enregistrer la page suivante), • L'occupation de la bande passante est réduite au minimum.

15. Système de cache • Les données les plus consultées sont stockées dans la mémoire cache de l’appliance, • Ceci permet de ne pas véhiculer plusieurs fois le même fichier sur le réseau et surtout de disposer de la vitesse de transmission du LAN, • Une fois les modifications effectuées la mémoire cache est mise à jour et les modifications acheminer vers le serveur de données. • Le système de cache s’applique à tout type de transfert de fichiers, • Ne pose aucun problème d’accès multi-utilisateurs.

16. Système de cache

17. Limitation des performances du WAN Les performances du réseau étendu sont limitées par : • La rémission de données redondantes, • Une mauvaise utilisation de la bande passante, • Un mécanisme de TCP non optimisé.

18. Optimisation du transport sur le WAN Certains constructeurs ont mis en œuvres des mécanismes d’optimisation tels que : • DRE (Data redundancy Elimination) qui consiste à ne pas réémettre des données redondantes, • Compression LZ (Lempel Zip), qui permet de compresser toutes les données qui doivent transiter sur le WAN, • TFO (TCP Flow Optimization), qui permet une meilleure utilisation de la bande passante en optimisant les mécanismes de TCP.

19. Performances • Une réduction de 60% à 80% du nombre de paquets TCP nécessaire, • Une réduction de 60 % à 95 % de l’utilisation de la bande passante.

20. Conclusion • WAFS est une solution en devenir permettant : • La centralisation du système d’information, • L’optimisation du dialogue entre les différents sites d’une entreprise, • Des économies sur la gestion du système d’informations.

21. Sources Généralités : • http://fr.wikipedia.org/wiki/Wide_area_file_services • http://www.01net.com/ • http://www.journaldunet.com/ • http://www.cortina.fr/ Site des constructeurs : • http:// www.cisco.fr • http://www.riverbed.com • http://www.packeteer.com • http://www.brocade.com/

22. Questions ?
