  1. 多媒體教室使用 遠距教學發展組

  2. 目錄 • 資訊講桌種類 • 主要設備有哪些?............................................... 3 • 如何申請資訊講桌鑰匙?..................................... 5 • 操作步驟 • 一般資訊講桌：簡易操作步驟………………………… 9 • 使用後(關機步驟)……………………………………… 19 • 如何外接設備?................................................. 20 • 簡易故障排除………………………….………… 24 • 使用過程中的注意事項………………….……… 28

  3. 資訊講桌種類 • 一般: • 直立式: (驚聲大樓)T 314、T 410、T 411、T 501、T 503、T 511、T 512、T 603、T 607、T 608、T 801 、C010。 商館 6 樓

  4. 主要設備種類 • 單槍投影機 • 電腦 • DVD影碟機 • 錄放影機

  5. 如何申請資訊講桌鑰匙? Step 1. 遠距組網站→[表單下載];

  6. 如何申請資訊講桌鑰匙? Step 2. 填寫申請表，經單位主管簽名;

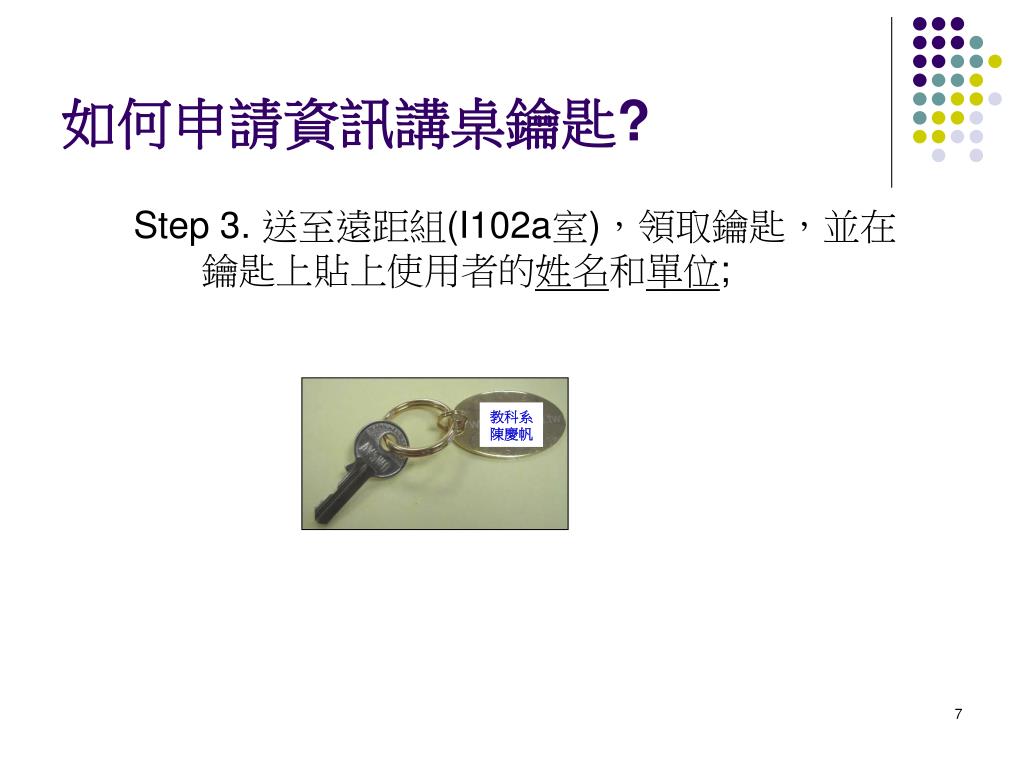

  7. 如何申請資訊講桌鑰匙? Step 3. 送至遠距組(I102a室)，領取鑰匙，並在鑰匙上貼上使用者的姓名和單位; 教科系 陳慶帆

  8. 如何申請資訊講桌鑰匙? Step 4.離職時，歸還資訊講桌鑰匙。 說明：教室多媒體資訊講桌的鑰匙是同樣的。 教科系 陳慶帆

  9. 操作步驟(一般資訊講桌)

  10. 一般資訊講桌 Step 1. 打開資訊講桌內總電源

  11. 一般資訊講桌 Step 2. 開啟您上課要用的設備，例如： • 桌上電腦：請打開左邊資訊講桌的門，開啟桌上電腦。 • 影音光碟機：在右邊資訊講桌的下方，請開啟影音光碟機上的電源鍵。 • 錄放影機：在右邊資訊講桌的下方，請開啟錄放影機上的電源鍵。 • 外接設備：接上訊號線，開啟設備電源。 左邊資訊講桌　　　　　　　　　　　　　　　　　　　　右邊資訊講桌

  12. 一般資訊講桌 Step 3. 降下「銀幕」 • 部份教室有主銀幕、副銀幕，故預備 2 個銀幕升降開關。 • 銀幕升降到適當位置後，請將按鍵調至停止位置。

  13. 一般資訊講桌 Step 4. 開啟「單槍」 • 有 2 種開機鍵，按住[ 開機 ]鍵或[ 單槍電源 ]鍵 3 秒後，手放開。 • 單槍在 1 分鐘之內會亮度全開。(單槍≠電燈) 第 1 種 第 2 種

  14. 一般資訊講桌 COMPUTER 1 Step 5. 切換「視訊來源」 • 依使用器材來選擇： • 桌上電腦→按[ 單槍電腦鍵 1 ]； • 面板按鍵有 3 種： 循環切換 循環切換 第 1 種 第 2 種 第 3 種 視訊選擇鍵 視訊選擇鍵 單槍影像鍵 單槍電腦鍵 1 單槍電腦鍵 2 單槍訊號選擇鍵

  15. 一般資訊講桌 video Step 5. 切換「視訊來源」 • 依使用器材來選擇： • 影音光碟機、錄放影機→按[ 單槍影像鍵 ] ； 循環切換 第 1 種 第 2 種 第 3 種 視訊選擇鍵 視訊選擇鍵 單槍影像鍵 單槍電腦鍵 1 單槍電腦鍵 2 單槍訊號選擇鍵

  16. 一般資訊講桌 COMPUTER 2 Step 5. 切換「視訊來源」 • 依使用器材來選擇： • 外接器材→按[ 單槍電腦鍵 2 ]。 循環切換 循環切換 第 1 種 第 2 種 第 3 種 視訊選擇鍵 視訊選擇鍵 單槍影像鍵 單槍電腦鍵 1 單槍電腦鍵 2 單槍訊號選擇鍵

  17. 一般資訊講桌 Step 6. 切換「音訊來源」,調整音量 • 依使用器材來選擇： • 音量調整： • 調整擴大機音量； • 可從電腦的[音量控制]來調整音量。

  18. 離開前，請關閉電源，電腦需由系統中關機。

  19. 如何關機? Step 1. 關閉設備 Step 2.上升銀幕 Step 3.關總電源 (巳免一直通電,機器過熱) Step 4.鎖上資訊講桌 (記得將您的鑰匙帶走)

  20. 筆記型電腦(NB) 連接NB 訊號線 連接NB 網路線(有無線網卡則免):請先拔除原有網路線 在網路瀏覽器內登入本校網路。 如何外接設備?

  21. 登入淡江校園網路 • 打開網路瀏覽器( IE) 程式，會出現下列畫面，請輸入帳號、密碼登入。 註：帳號為您的人員代號或學號，密碼為您的身分 證後六碼。

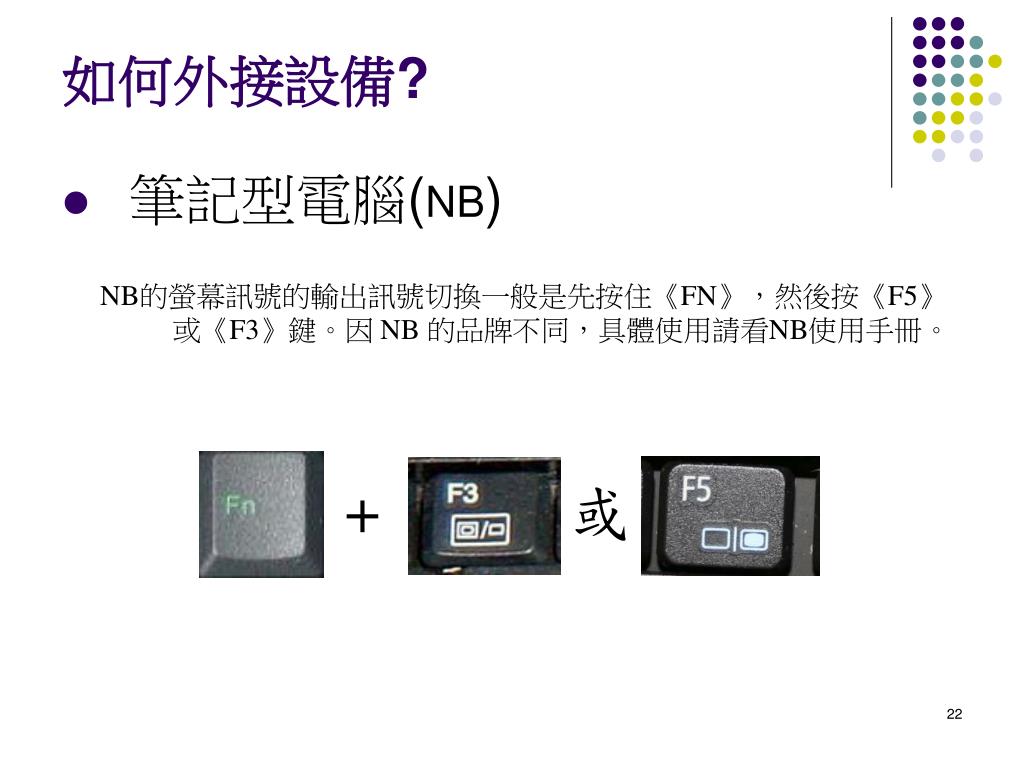

  22. 筆記型電腦(NB) NB的螢幕訊號的輸出訊號切換一般是先按住《FN》，然後按《F5》或《F3》鍵。因 NB 的品牌不同，具體使用請看NB使用手冊。 如何外接設備? +或

  23. 實物投影機、錄放影機、影音光碟機 連接 影音訊號線 如何外接設備?

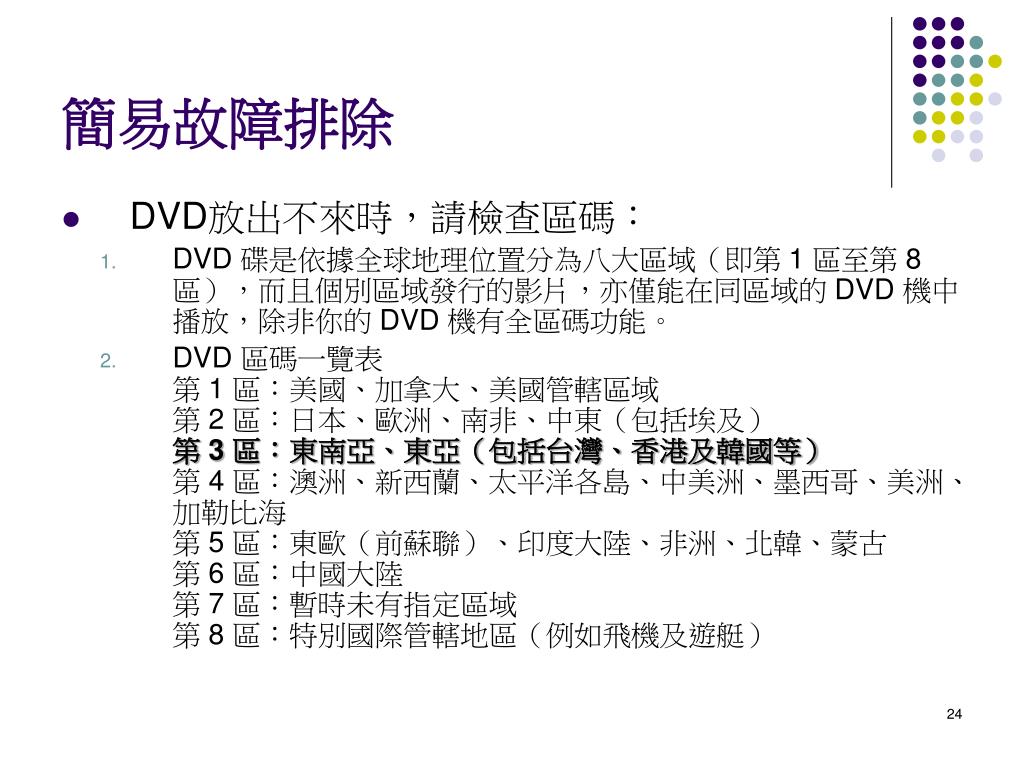

  24. 簡易故障排除 • DVD放出不來時，請檢查區碼： • DVD 碟是依據全球地理位置分為八大區域（即第 1 區至第 8 區），而且個別區域發行的影片，亦僅能在同區域的 DVD 機中播放，除非你的 DVD 機有全區碼功能。 • DVD 區碼一覽表 第 1 區：美國、加拿大、美國管轄區域 第 2 區：日本、歐洲、南非、中東（包括埃及） 第 3 區：東南亞、東亞（包括台灣、香港及韓國等）第 4 區：澳洲、新西蘭、太平洋各島、中美洲、墨西哥、美洲、加勒比海 第 5 區：東歐（前蘇聯）、印度大陸、非洲、北韓、蒙古 第 6 區：中國大陸 第 7 區：暫時未有指定區域 第 8 區：特別國際管轄地區（例如飛機及遊艇）

  25. 簡易故障排除 • 單槍無法開啟時，請檢查： • 檢查總電源是否打開，有些教室牆上增設一個教室總電源，檢查開關位置是否處於 ON 的位置； • 檢查單槍鏡頭內是否慢慢亮藍光； • 有些單槍側面設有開關裝置，檢查開關位置是否處於 ON 的位置。

  26. 簡易故障排除 • 單槍開啟，畫面無法投出時，請檢查： • 檢查信號來源是否正常，如電腦是否開啟； • 檢查是否將信號切換到適合的檔位； • 單槍太暗時，請檢查： • 檢查教室前排的日光燈是否關閉； • 檢查教室窗簾是否拉起；

  27. 簡易故障排除 • 播放聲音出不來時，請檢查： • 檢查音量是否開啟，如電腦內的音量開關是否處於最小位置； • 檢查是否將信號切換到適合的檔位； • 檢查擴大機的電源開關是否開啟。 • 銀幕無法下降時，請檢查： • 檢查檢查總電源是否打開。

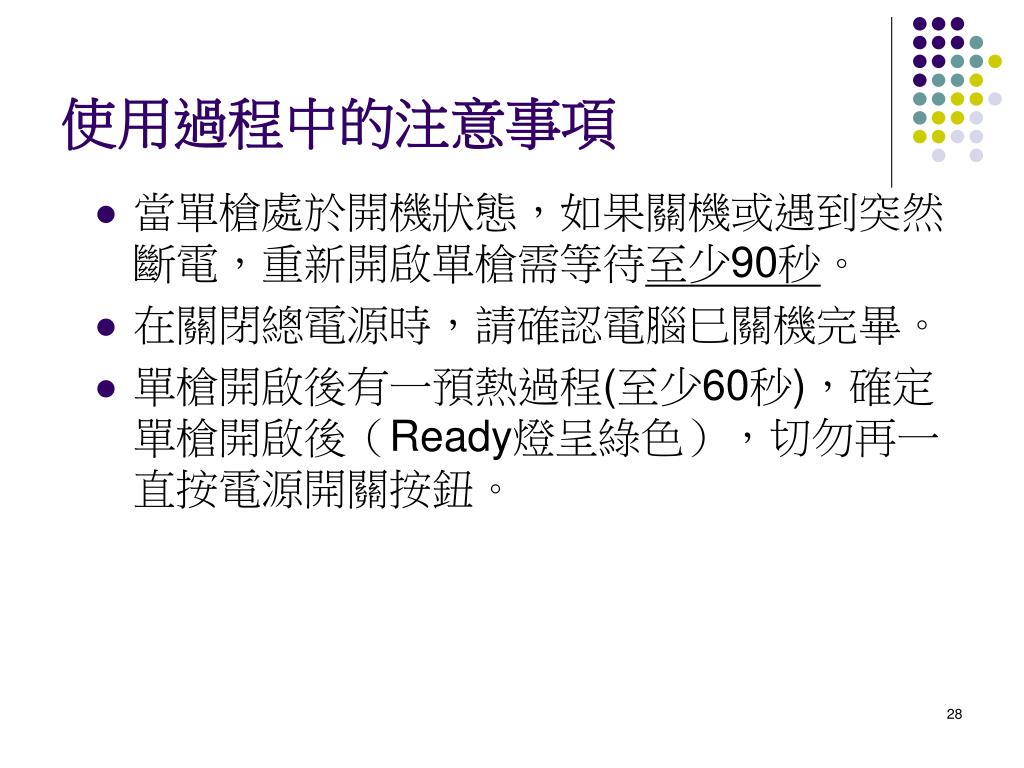

  28. 使用過程中的注意事項 • 當單槍處於開機狀態，如果關機或遇到突然斷電，重新開啟單槍需等待至少90秒。 • 在關閉總電源時，請確認電腦巳關機完畢。 • 單槍開啟後有一預熱過程(至少60秒)，確定單槍開啟後（Ready燈呈綠色），切勿再一直按電源開關按鈕。

  29. 使用過程中的注意事項 • 當銀幕下降於合適位置後，請將銀幕升降開關置於中間位置，否則可能損壞馬達。 • 桌上電腦內有PowerDVD軟體可供播放DVD、VCD。

  30. End
