  1. BGP基础 日期：

  2. 课程目标 学习完本课程，您应该能够： BGP路由协议基本原理 n 掌握 n 熟练配置BGP

  3. 目录 BGP基本原理 n 配置BGP n n BGP信息显示与调试

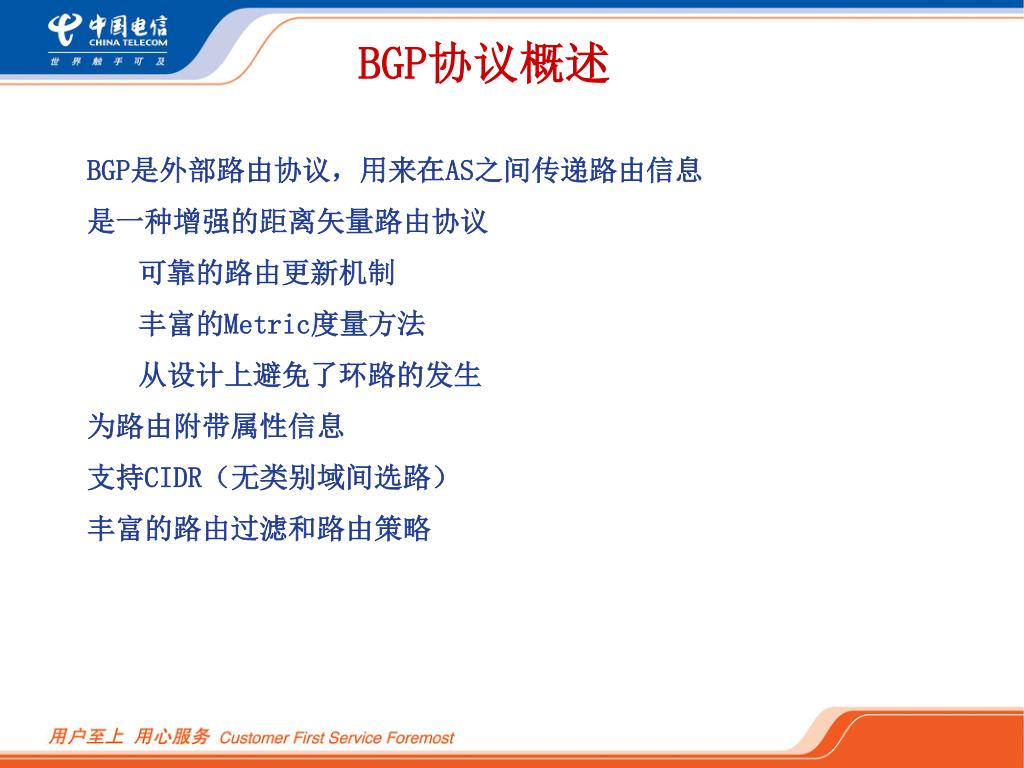

  4. BGP协议概述 BGP是外部路由协议，用来在AS之间传递路由信息 是一种增强的距离矢量路由协议 可靠的路由更新机制 丰富的Metric度量方法 从设计上避免了环路的发生 为路由附带属性信息 支持CIDR（无类别域间选路） 丰富的路由过滤和路由策略

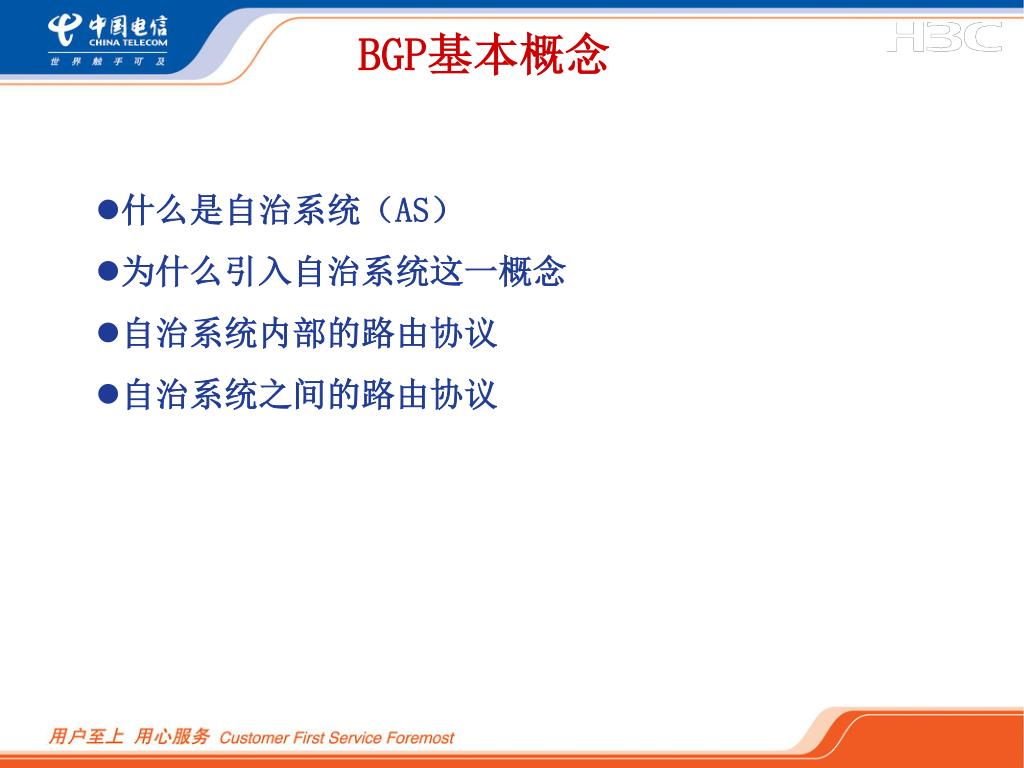

  5. BGP基本概念 • 什么是自治系统（AS） • 为什么引入自治系统这一概念 • 自治系统内部的路由协议 • 自治系统之间的路由协议

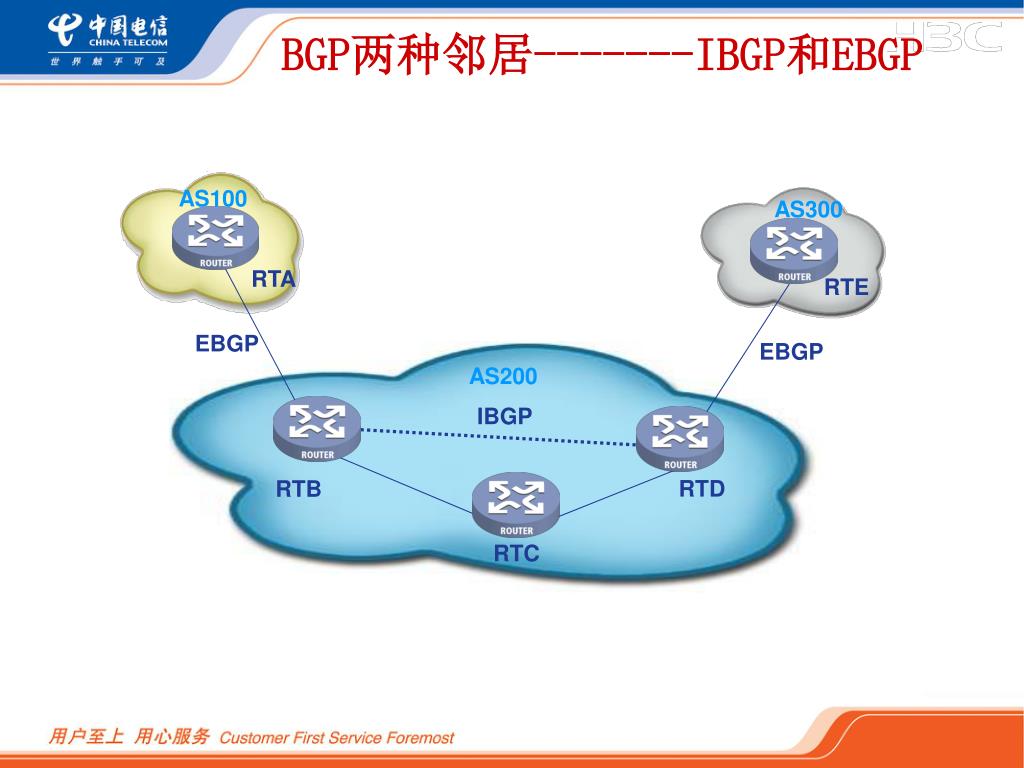

  6. BGP两种邻居-------IBGP和EBGP AS100 AS300 RTA RTE EBGP EBGP AS200 IBGP RTD RTB RTC

  7. BGP路由通告原则 • 多条路径时，BGP Speaker只选最优的给自己使用 • BGP Speaker只把自己使用的路由通告给相邻体 • BGP Speaker从EBGP获得的路由会向它所有BGP相邻体通告（包括EBGP和IBGP） • 连接一建立，BGP Speaker将把自己所有BGP路由通告给新相邻体

  8. BGP路由属性 一般的，具体的实现按如下方式决定一条路由的Origin属性 某条路由是直接而具体的注入到BGP路由表中的，则origin属性为IGP 路由是通过EGP得到的，则origin属性为EGP 其他情形下，Origin属性都为 Incomplete 起源属性

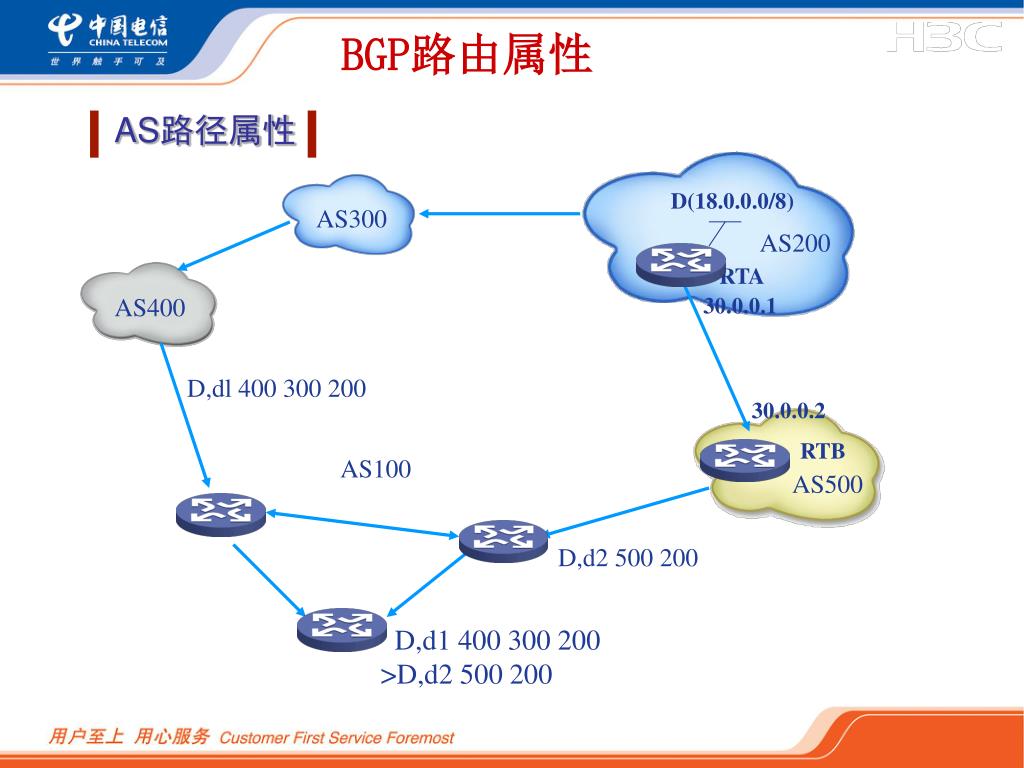

  9. BGP路由属性 AS路径属性 D(18.0.0.0/8) AS300 AS200 RTA AS400 30.0.0.1 D,dl 400 300 200 30.0.0.2 RTB AS100 AS500 D,d2 500 200 D,d1 400 300 200 >D,d2 500 200

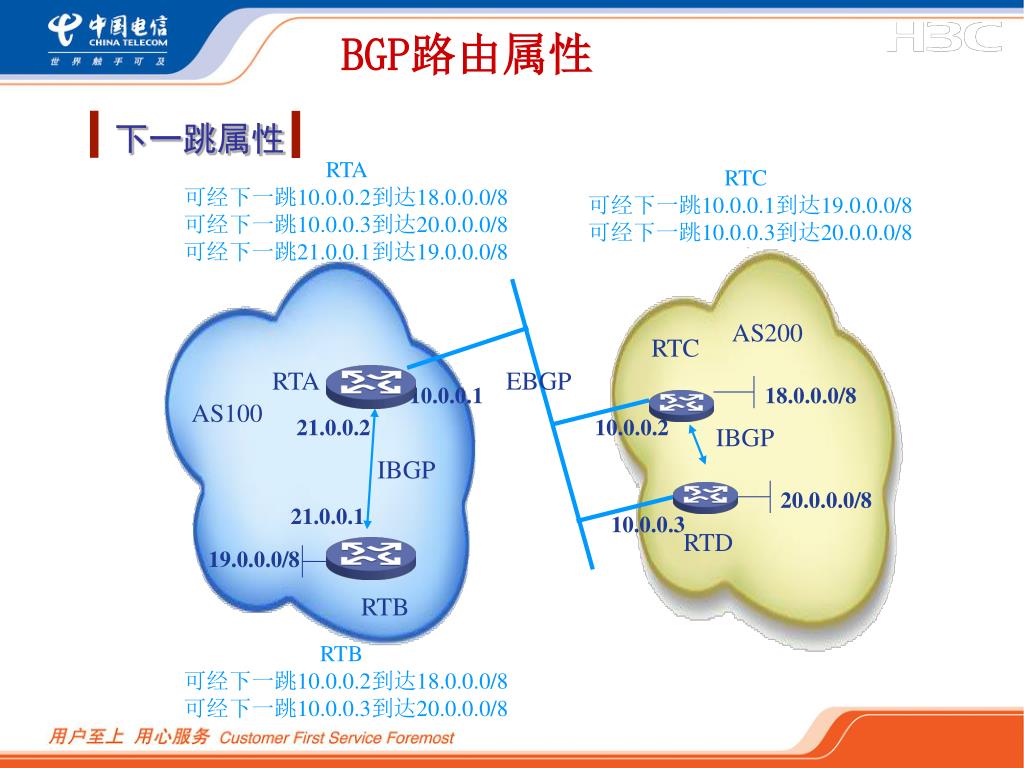

  10. BGP路由属性 下一跳属性 RTA 可经下一跳10.0.0.2到达18.0.0.0/8 可经下一跳10.0.0.3到达20.0.0.0/8 可经下一跳21.0.0.1到达19.0.0.0/8 RTC 可经下一跳10.0.0.1到达19.0.0.0/8 可经下一跳10.0.0.3到达20.0.0.0/8 AS200 RTC RTA EBGP 10.0.0.1 18.0.0.0/8 AS100 21.0.0.2 10.0.0.2 IBGP IBGP 20.0.0.0/8 21.0.0.1 10.0.0.3 RTD 19.0.0.0/8 RTB RTB 可经下一跳10.0.0.2到达18.0.0.0/8 可经下一跳10.0.0.3到达20.0.0.0/8

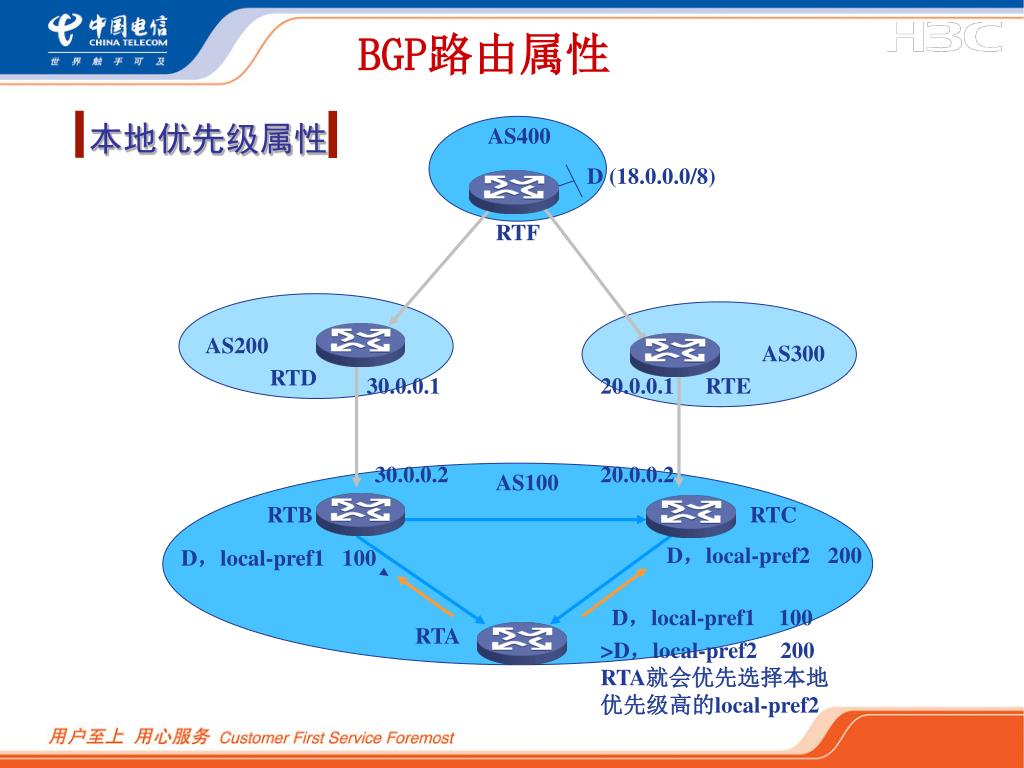

  11. BGP路由属性 本地优先级属性 AS400 D (18.0.0.0/8) RTF AS200 AS300 RTD 30.0.0.1 20.0.0.1 RTE 30.0.0.2 20.0.0.2 AS100 RTB RTC D，local-pref2 200 D，local-pref1 100 D，local-pref1 100 >D，local-pref2 200 RTA就会优先选择本地 优先级高的local-pref2 RTA

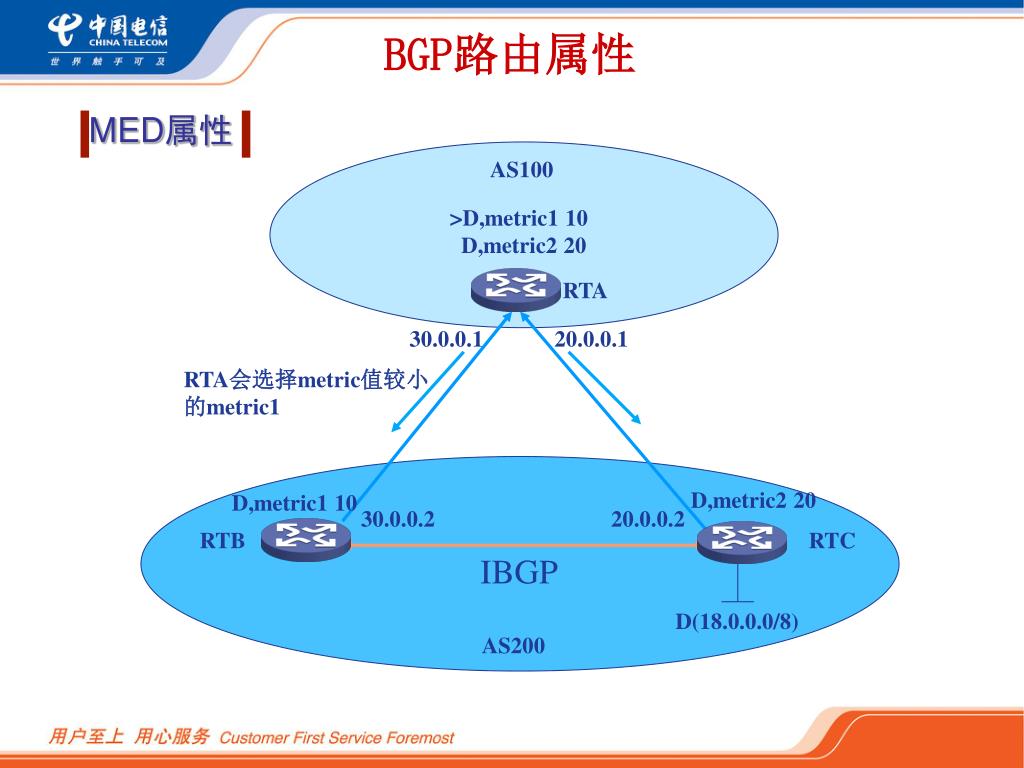

  12. BGP路由属性 MED属性 AS100 >D,metric1 10 D,metric2 20 RTA 30.0.0.1 20.0.0.1 RTA会选择metric值较小 的metric1 D,metric2 20 D,metric1 10 30.0.0.2 20.0.0.2 RTB RTC IBGP D(18.0.0.0/8) AS200

  13. BGP反射器 路由反射器 AS100 AS100 RTA 客户机 IBGP IBGP RTE RTB 非客户机 客户机 RTC RTD EBGP EBGP 非客户机 cluster 在一个AS内，其中一台路由器作为路由反射器RR（Route Reflector），其它路由器作为客户机（Client）与路由反射器之间建立IBGP连接。路由反射器在客户机之间传递（反射）路由信息，而客户机之间不需要建立BGP连接。 既不是反射器也不是客户机的BGP路由器被称为非客户机（Non-Client）。非客户机与路由反射器之间，以及所有的非客户机之间仍然必须建立全连接关系 。

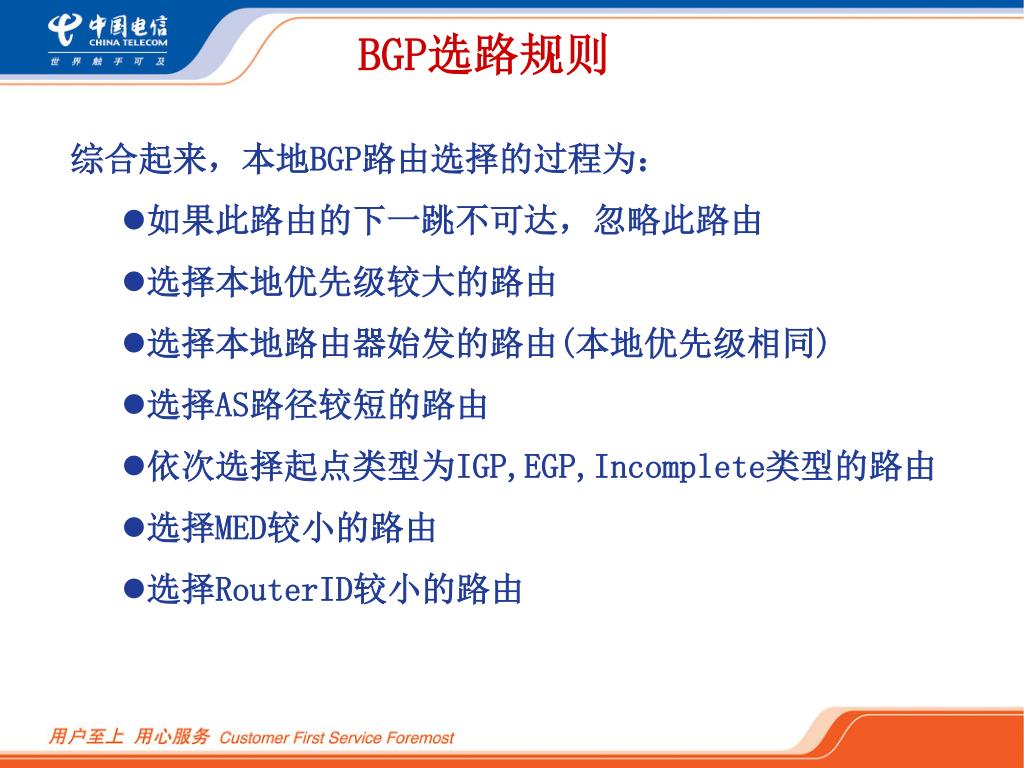

  14. BGP选路规则 综合起来，本地BGP路由选择的过程为： • 如果此路由的下一跳不可达，忽略此路由 • 选择本地优先级较大的路由 • 选择本地路由器始发的路由(本地优先级相同) • 选择AS路径较短的路由 • 依次选择起点类型为IGP,EGP,Incomplete类型的路由 • 选择MED较小的路由 • 选择RouterID较小的路由

  15. 目录 BGP基本原理 n 配置BGP n n BGP信息显示与调试

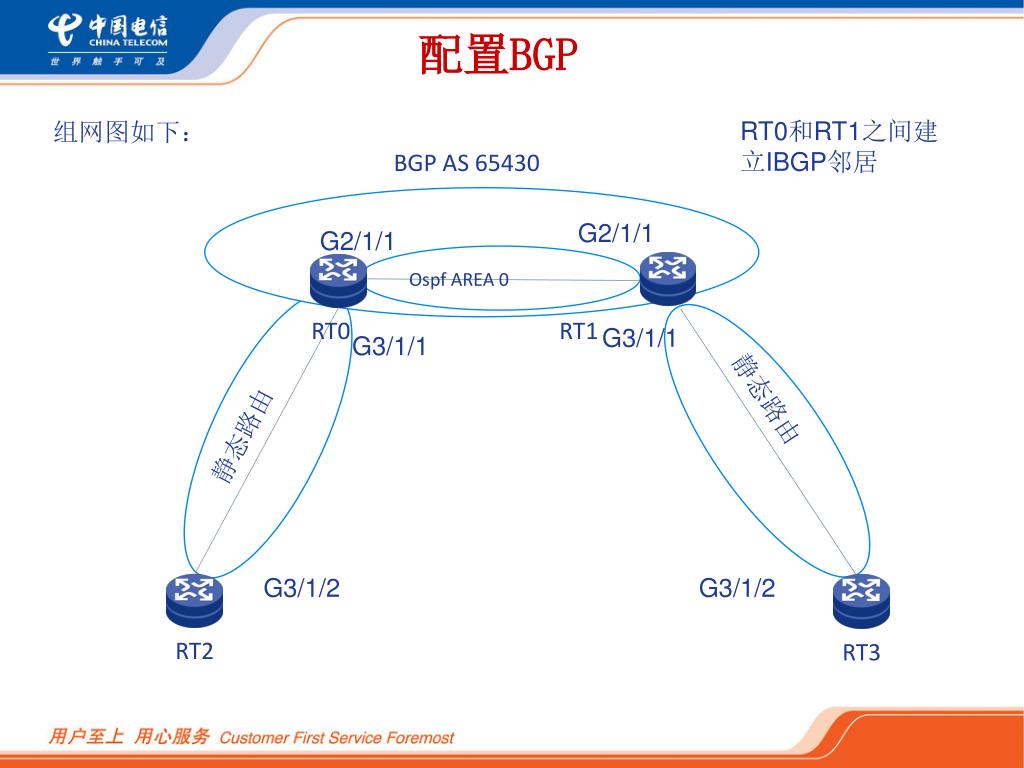

  16. 配置BGP RT0和RT1之间建立IBGP邻居 组网图如下： BGP AS 65430 G2/1/1 G2/1/1 Ospf AREA 0 RT0 RT1 G3/1/1 G3/1/1 静态路由 静态路由 G3/1/2 G3/1/2 RT2 RT3

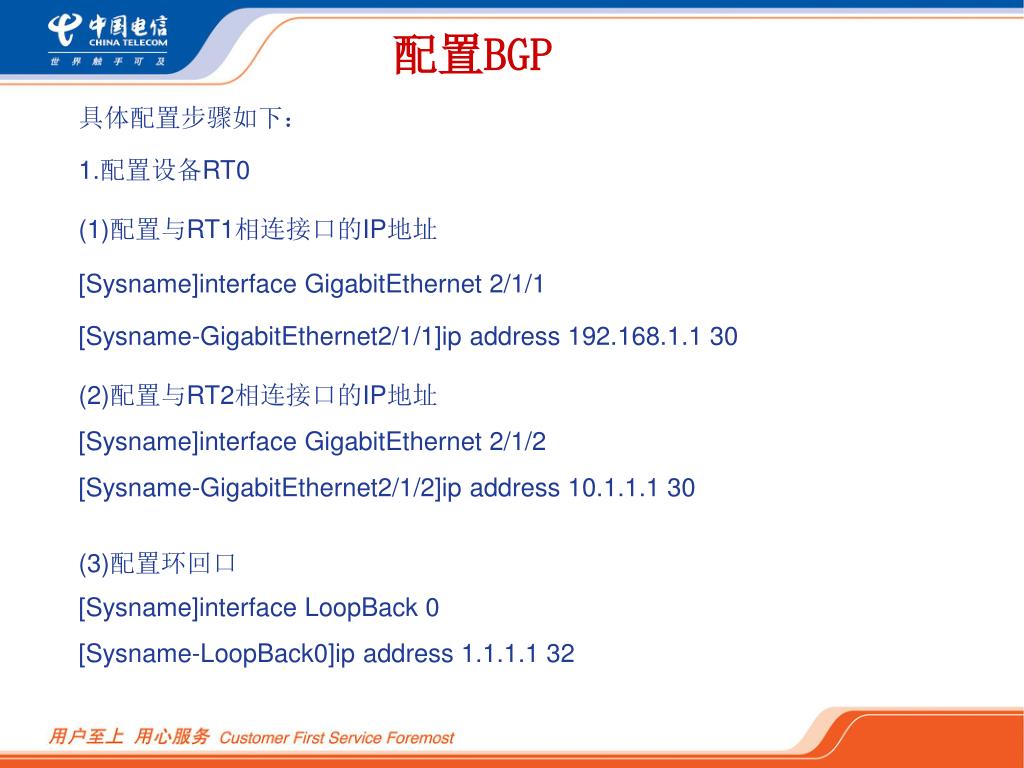

  17. 配置BGP 具体配置步骤如下： 1.配置设备RT0 (1)配置与RT1相连接口的IP地址 [Sysname]interface GigabitEthernet 2/1/1 [Sysname-GigabitEthernet2/1/1]ip address 192.168.1.1 30 (2)配置与RT2相连接口的IP地址 [Sysname]interface GigabitEthernet 2/1/2 [Sysname-GigabitEthernet2/1/2]ip address 10.1.1.1 30 (3)配置环回口 [Sysname]interface LoopBack 0 [Sysname-LoopBack0]ip address 1.1.1.1 32

  18. 配置BGP (4)配置OSPF [Sysname]router id 1.1.1.1 [Sysname-ospf-1]area 0 [Sysname-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.3 [Sysname-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0 (5)配置BGP [Sysname]bgp 65430 [Sysname-bgp] import-route static [Sysname-bgp]peer 2.2.2.2 as-number 65430 [Sysname-bgp]peer 2.2.2.2 connect-interface LoopBack0

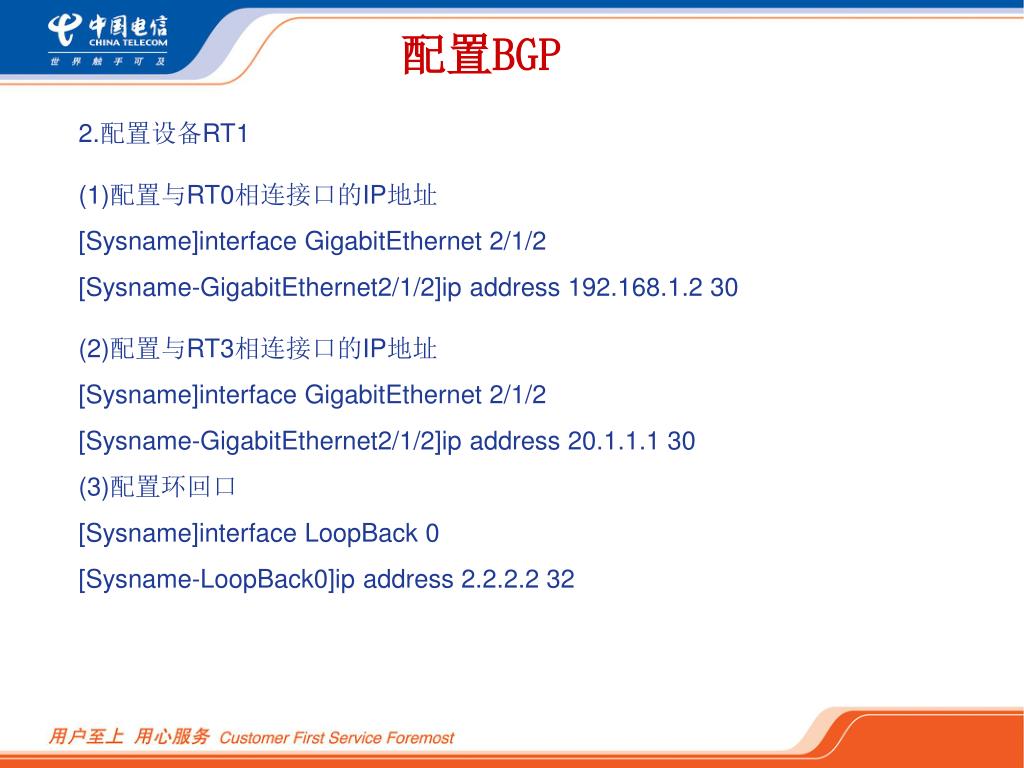

  19. 配置BGP 2.配置设备RT1 (1)配置与RT0相连接口的IP地址 [Sysname]interface GigabitEthernet 2/1/2 [Sysname-GigabitEthernet2/1/2]ip address 192.168.1.2 30 (2)配置与RT3相连接口的IP地址 [Sysname]interface GigabitEthernet 2/1/2 [Sysname-GigabitEthernet2/1/2]ip address 20.1.1.1 30 (3)配置环回口 [Sysname]interface LoopBack 0 [Sysname-LoopBack0]ip address 2.2.2.2 32

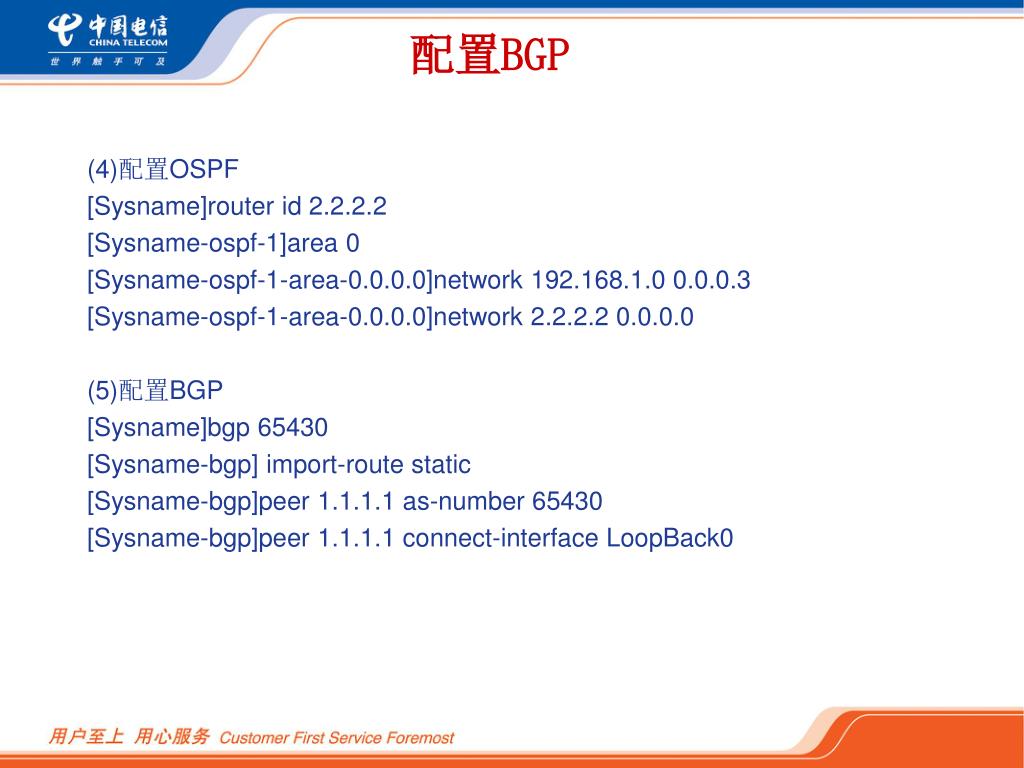

  20. 配置BGP (4)配置OSPF [Sysname]router id 2.2.2.2 [Sysname-ospf-1]area 0 [Sysname-ospf-1-area-0.0.0.0]network 192.168.1.0 0.0.0.3 [Sysname-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0 (5)配置BGP [Sysname]bgp 65430 [Sysname-bgp] import-route static [Sysname-bgp]peer 1.1.1.1 as-number 65430 [Sysname-bgp]peer 1.1.1.1 connect-interface LoopBack0

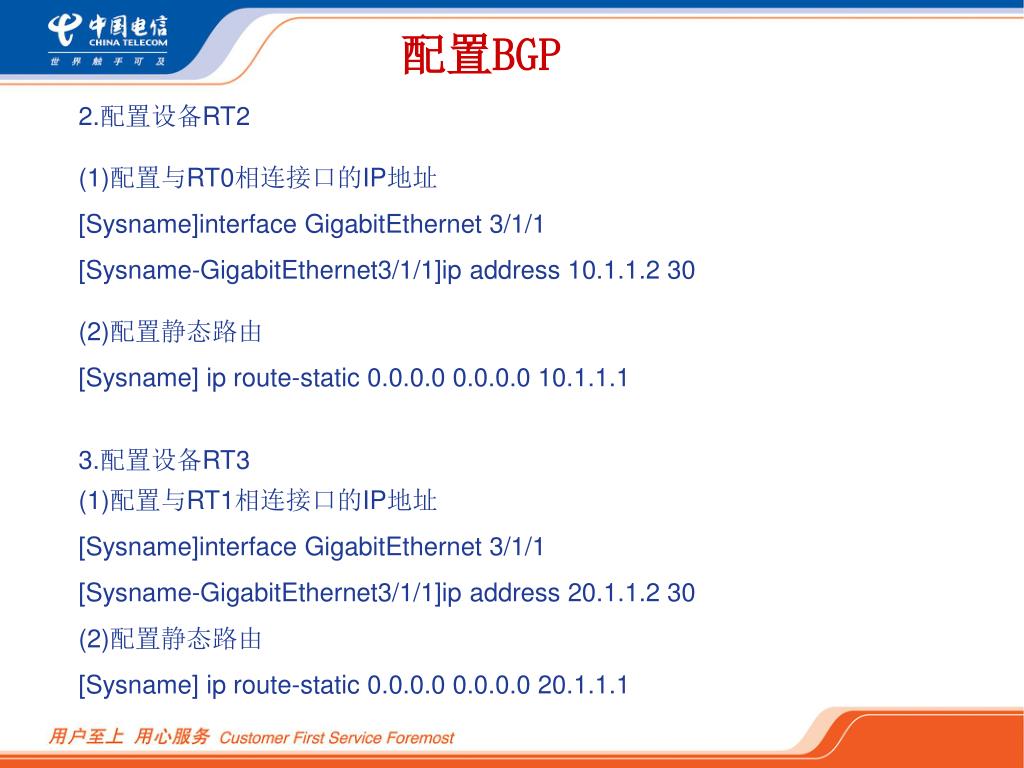

  21. 配置BGP 2.配置设备RT2 (1)配置与RT0相连接口的IP地址 [Sysname]interface GigabitEthernet 3/1/1 [Sysname-GigabitEthernet3/1/1]ip address 10.1.1.2 30 (2)配置静态路由 [Sysname] ip route-static 0.0.0.0 0.0.0.0 10.1.1.1 3.配置设备RT3 (1)配置与RT1相连接口的IP地址 [Sysname]interface GigabitEthernet 3/1/1 [Sysname-GigabitEthernet3/1/1]ip address 20.1.1.2 30 (2)配置静态路由 [Sysname] ip route-static 0.0.0.0 0.0.0.0 20.1.1.1

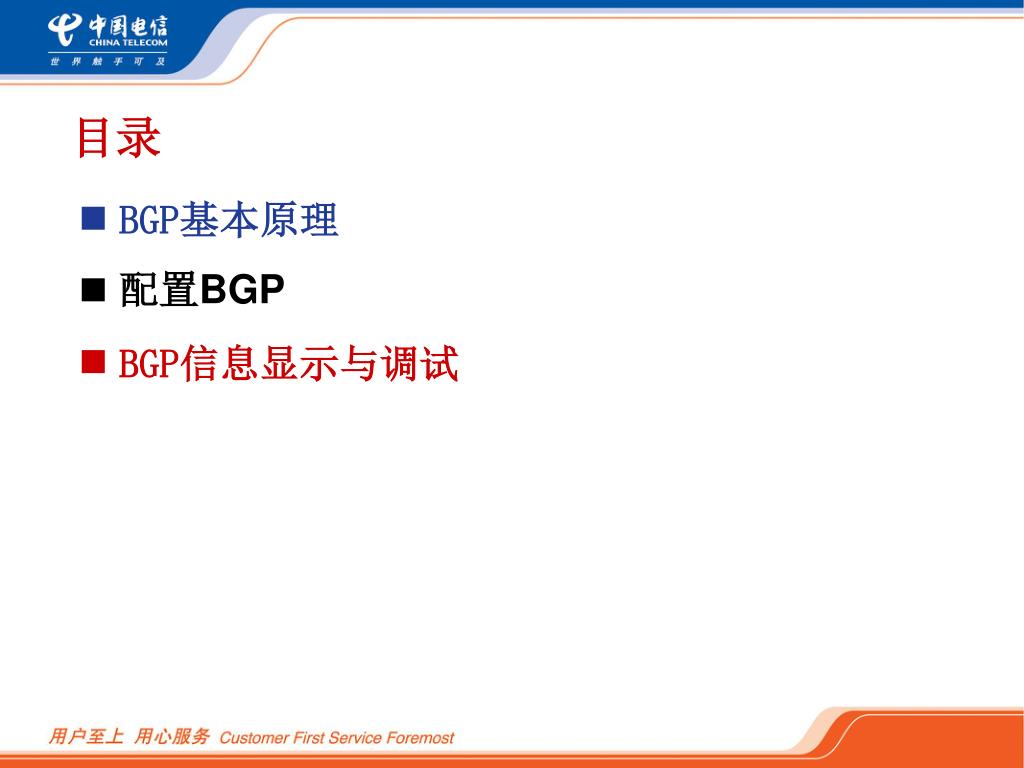

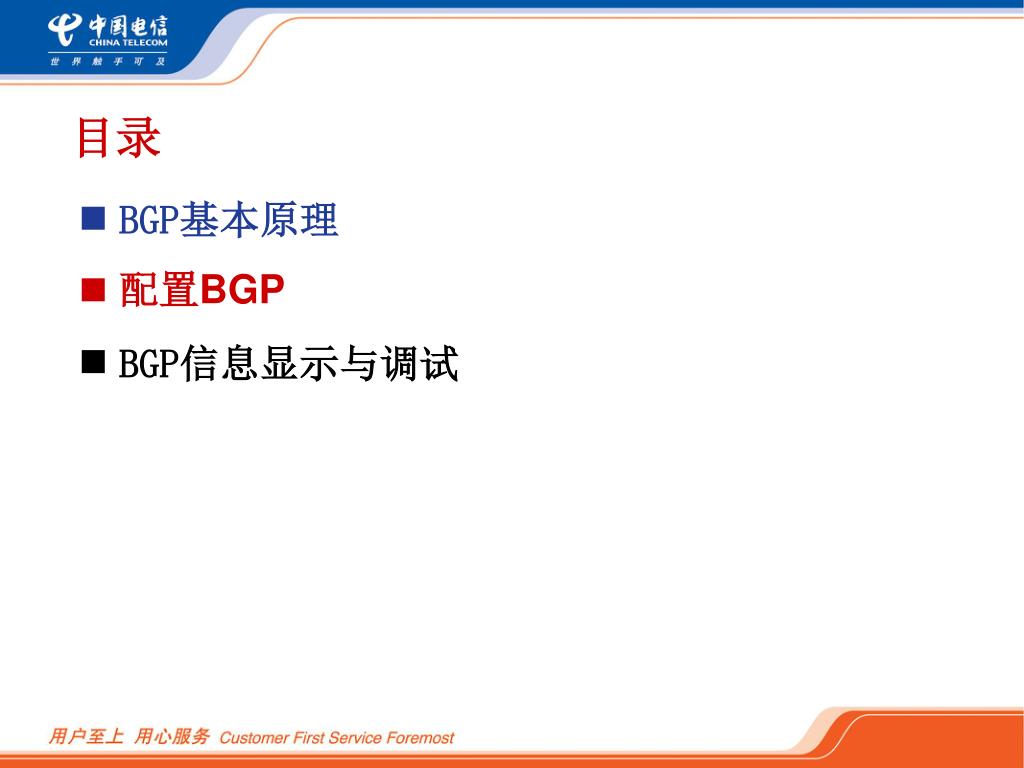

  22. 目录 BGP基本原理 n 配置BGP n n BGP信息显示与调试

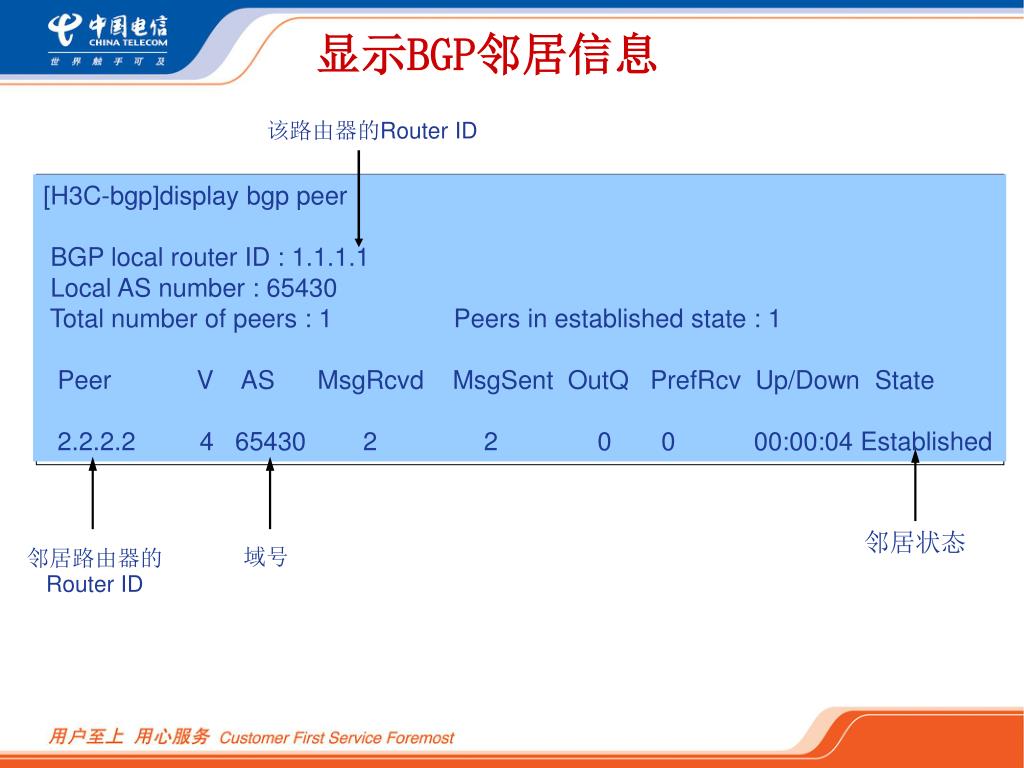

  23. 显示BGP邻居信息 该路由器的Router ID [H3C-bgp]display bgp peer BGP local router ID : 1.1.1.1 Local AS number : 65430 Total number of peers : 1 Peers in established state : 1 Peer V AS MsgRcvd MsgSent OutQ PrefRcv Up/Down State 2.2.2.2 4 65430 2 2 0 0 00:00:04 Established 邻居状态 邻居路由器的Router ID 域号

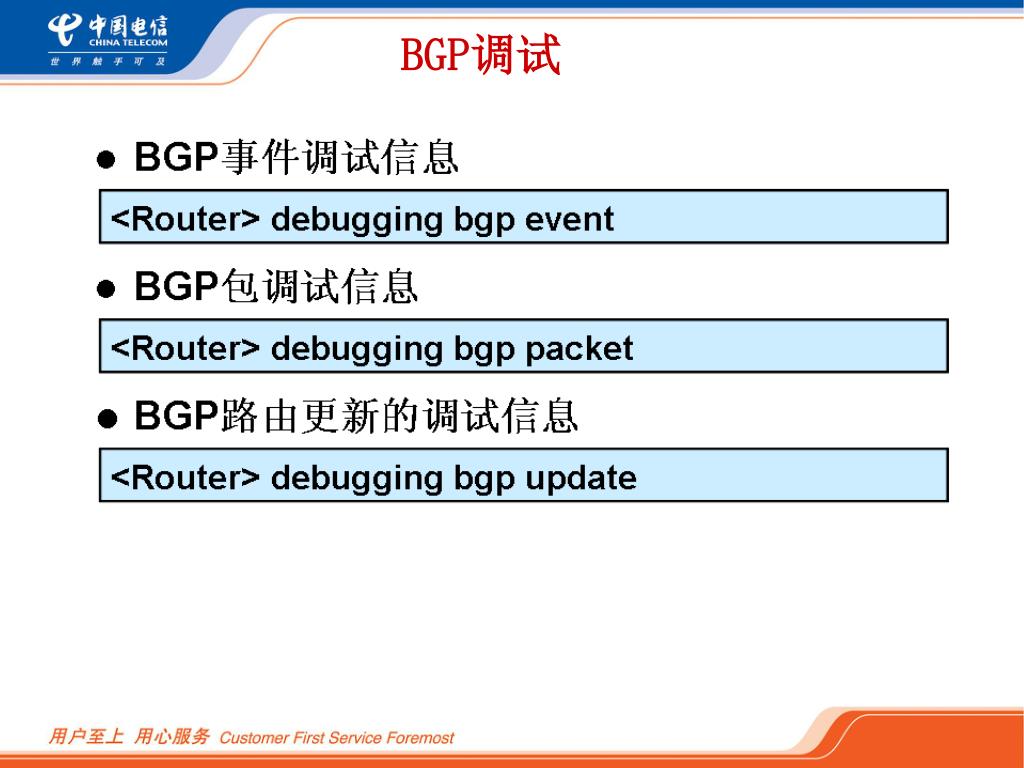

  24. BGP调试

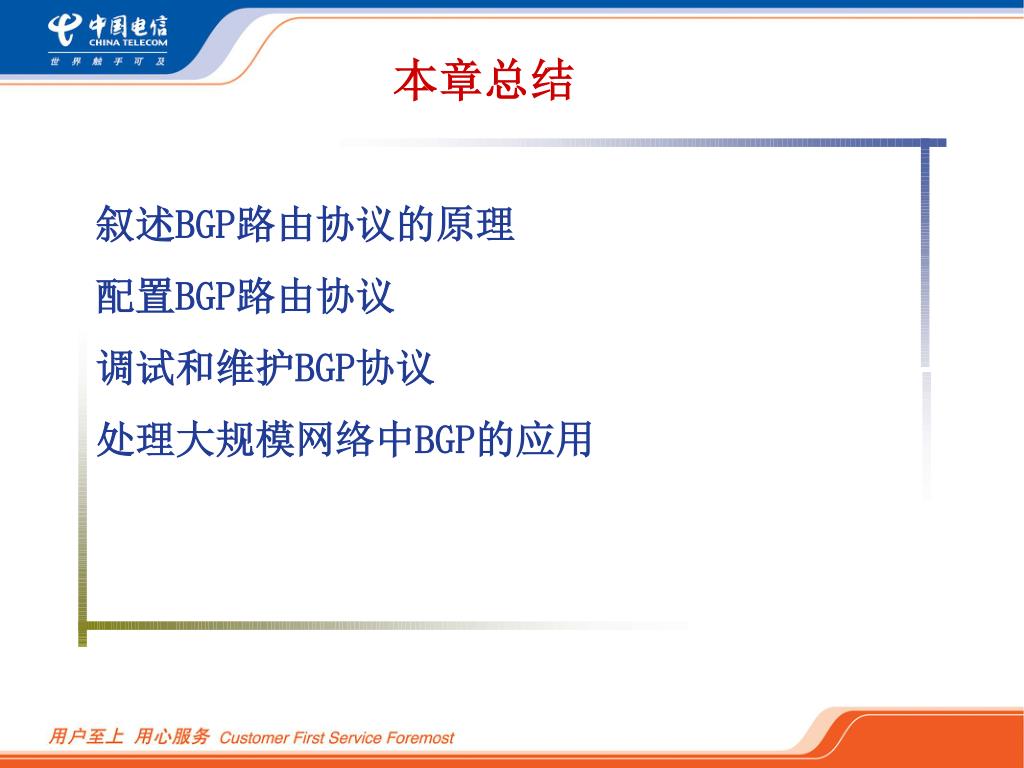

  25. 本章总结 叙述BGP路由协议的原理 配置BGP路由协议 调试和维护BGP协议 处理大规模网络中BGP的应用
