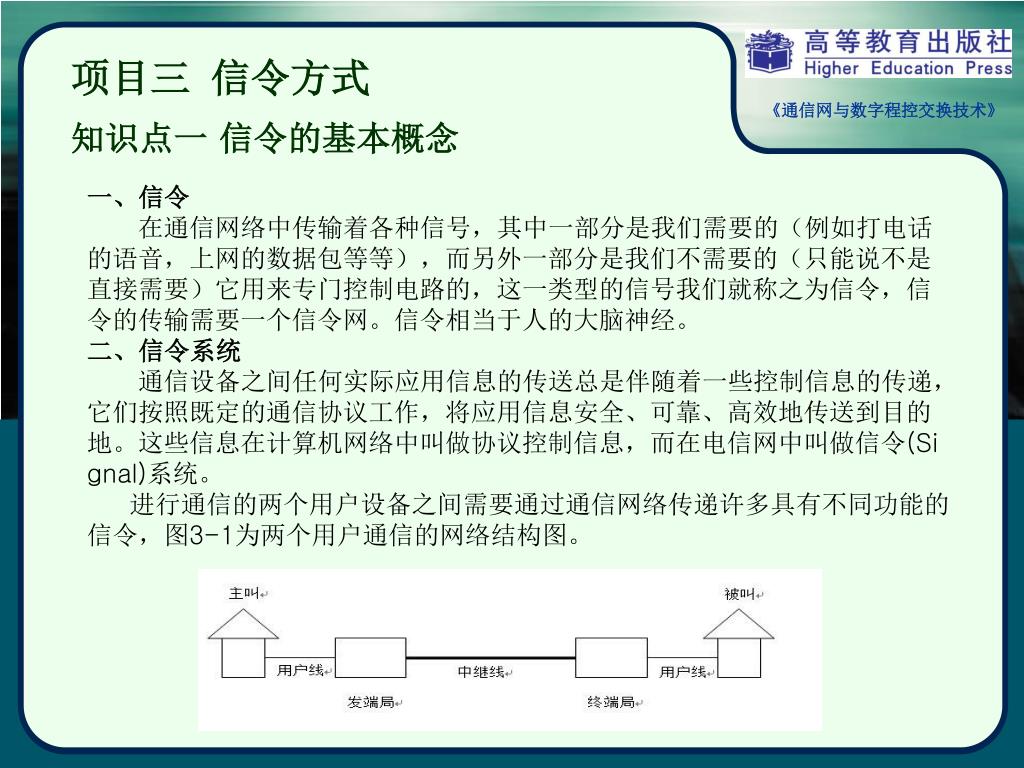

2. 项目三 信令方式 知识点一 信令的基本概念 一、信令 在通信网络中传输着各种信号，其中一部分是我们需要的（例如打电话的语音，上网的数据包等等），而另外一部分是我们不需要的（只能说不是直接需要）它用来专门控制电路的，这一类型的信号我们就称之为信令，信令的传输需要一个信令网。信令相当于人的大脑神经。 二、信令系统 通信设备之间任何实际应用信息的传送总是伴随着一些控制信息的传递，它们按照既定的通信协议工作，将应用信息安全、可靠、高效地传送到目的地。这些信息在计算机网络中叫做协议控制信息，而在电信网中叫做信令(Signal)系统。 进行通信的两个用户设备之间需要通过通信网络传递许多具有不同功能的信令，图3-1为两个用户通信的网络结构图。

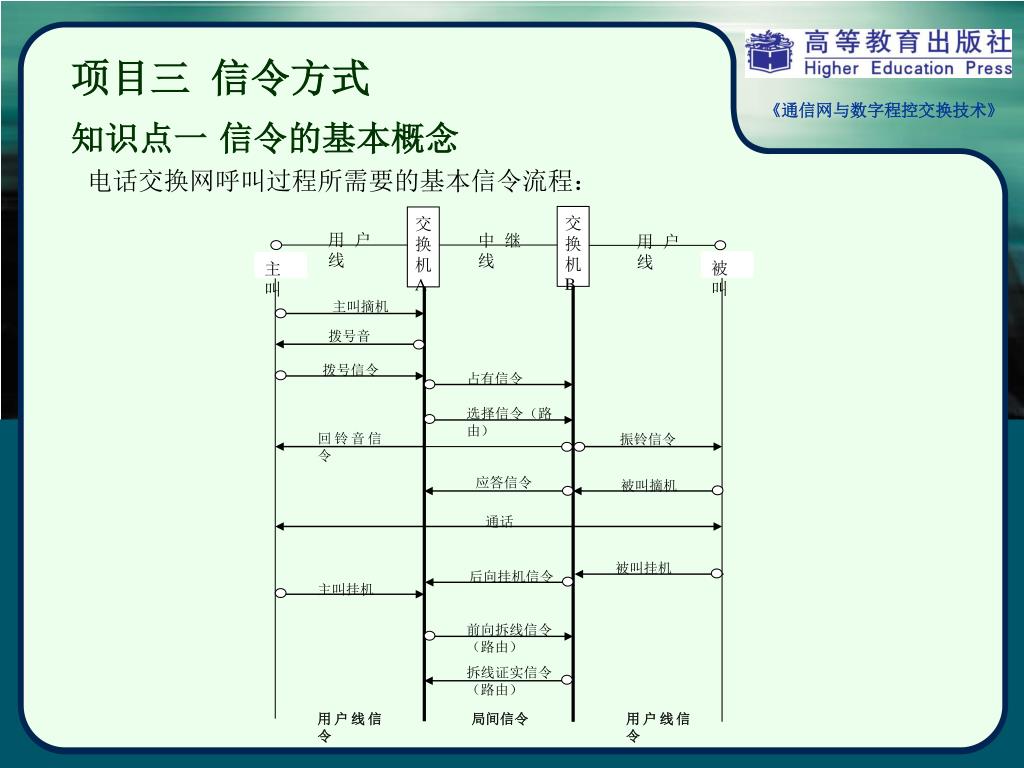

3. 交换机B 交换机A 用户线 中继线 用户线 被叫 主叫 主叫摘机 拨号音 拨号信令 占有信令 选择信令（路由） 回铃音信令 振铃信令 应答信令 被叫摘机 通话 被叫挂机 后向挂机信令 主叫挂机 前向拆线信令（路由） 拆线证实信令（路由） 用户线信令 局间信令 用户线信令 项目三 信令方式 知识点一 信令的基本概念 电话交换网呼叫过程所需要的基本信令流程：

4. 项目三 信令方式 知识点一 信令的基本概念 第一步:主叫用户摘机，发送摘机信令到发端交换局。 第二步:发端交换局收到摘机信令后立即向主叫用户送出拨号音；主叫用户听到拨号音后，开始拨号，送出拨号信令。 第三步:发端交换局根据被叫号码选择局向（路由）及中继线。如有路由可利用，发端交换局向终端局发送占用信令，并把被叫用户号码发送给终端局。 第四步:终端交换局根据被叫号码，将呼叫连到被叫用户，向被叫用户发送振铃信号，并向主叫用户送回铃音。 第五步:当被叫用户摘机应答时，此应答信令送给终端交换局并将应答信令转发给发端交换局。至此双方可以开始通话。 第六步:通话完毕，若被叫用户先挂机，则挂机信令由终端局发送发端局；发端交换局通知主叫用户挂机；如果主叫用户先挂机，则发端局立即拆线，并把拆线信令送给终端交换局，通知其拆线。 第七步:终端交换局拆线后，回送一个拆线证实信令，设备复原。

5. 信令信息走话路 交换网络 交换网络 信令设备 信令设备 话路 交换网络 交换网络 信令链路 信令设备 信令设备 项目三 信令方式 知识点二 信令的分类 电话网中的信令，有三种分类方式。 一、按照信令的传送方向来划分 1、前向信令是指主叫端向被叫端发送的信令； 2、后向信令是指由被叫端向主叫端发送的信令。 二、按照信令的工作范围来划分 1、用户线信令也叫用户信令。它是用户和交换局之间传送使用的信令。 2、局间信令是交换机和交换机之间传送使用的信令，在局间中继线上传送。 三、按照信令的传送信道来划分 1、随路信令是信令在对应的语音通道上传送的方式 。 2、共路信令是将语音通道和信令通道分离，在单独的数据链路上以信令消息单元的形式集中传送多路信令的方式。 图3-3-2 共路信令 图3-3-1 随路信令

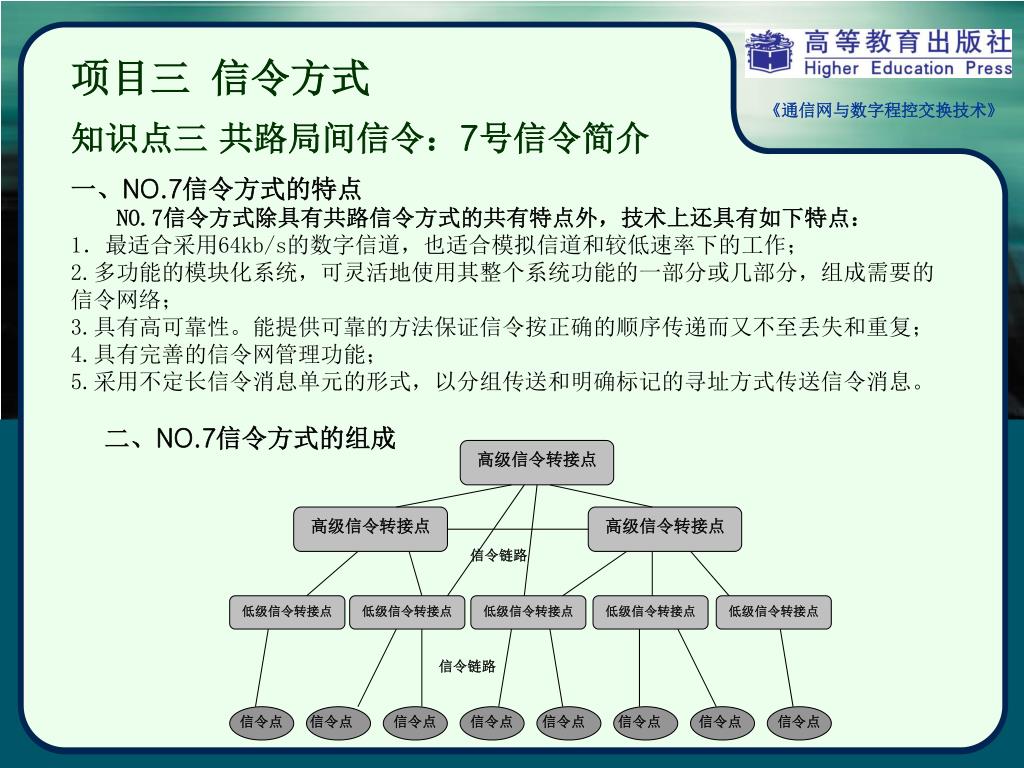

6. 高级信令转接点 高级信令转接点 高级信令转接点 信令链路 低级信令转接点 低级信令转接点 低级信令转接点 低级信令转接点 低级信令转接点 信令链路 信令点 信令点 信令点 信令点 信令点 信令点 信令点 信令点 项目三 信令方式 知识点三 共路局间信令：7号信令简介 一、NO.7信令方式的特点 NO.7信令方式除具有共路信令方式的共有特点外，技术上还具有如下特点： 1．最适合采用64kb/s的数字信道，也适合模拟信道和较低速率下的工作； 2.多功能的模块化系统，可灵活地使用其整个系统功能的一部分或几部分，组成需要的信令网络； 3.具有高可靠性。能提供可靠的方法保证信令按正确的顺序传递而又不至丢失和重复； 4.具有完善的信令网管理功能； 5.采用不定长信令消息单元的形式，以分组传送和明确标记的寻址方式传送信令消息。 二、NO.7信令方式的组成

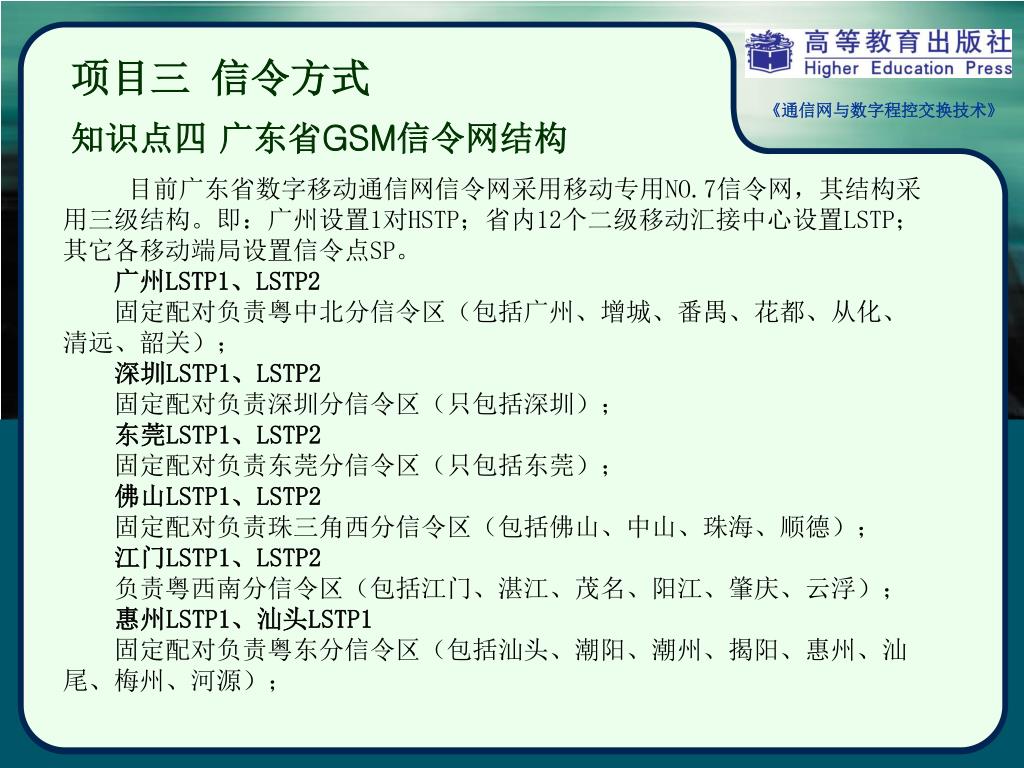

7. 项目三 信令方式 知识点四 广东省GSM信令网结构 目前广东省数字移动通信网信令网采用移动专用NO.7信令网，其结构采用三级结构。即：广州设置1对HSTP；省内12个二级移动汇接中心设置LSTP；其它各移动端局设置信令点SP。 广州LSTP1、LSTP2 固定配对负责粤中北分信令区（包括广州、增城、番禺、花都、从化、清远、韶关）； 深圳LSTP1、LSTP2 固定配对负责深圳分信令区（只包括深圳）； 东莞LSTP1、LSTP2 固定配对负责东莞分信令区（只包括东莞）； 佛山LSTP1、LSTP2 固定配对负责珠三角西分信令区（包括佛山、中山、珠海、顺德）； 江门LSTP1、LSTP2 负责粤西南分信令区（包括江门、湛江、茂名、阳江、肇庆、云浮）； 惠州LSTP1、汕头LSTP1 固定配对负责粤东分信令区（包括汕头、潮阳、潮州、揭阳、惠州、汕尾、梅州、河源）；

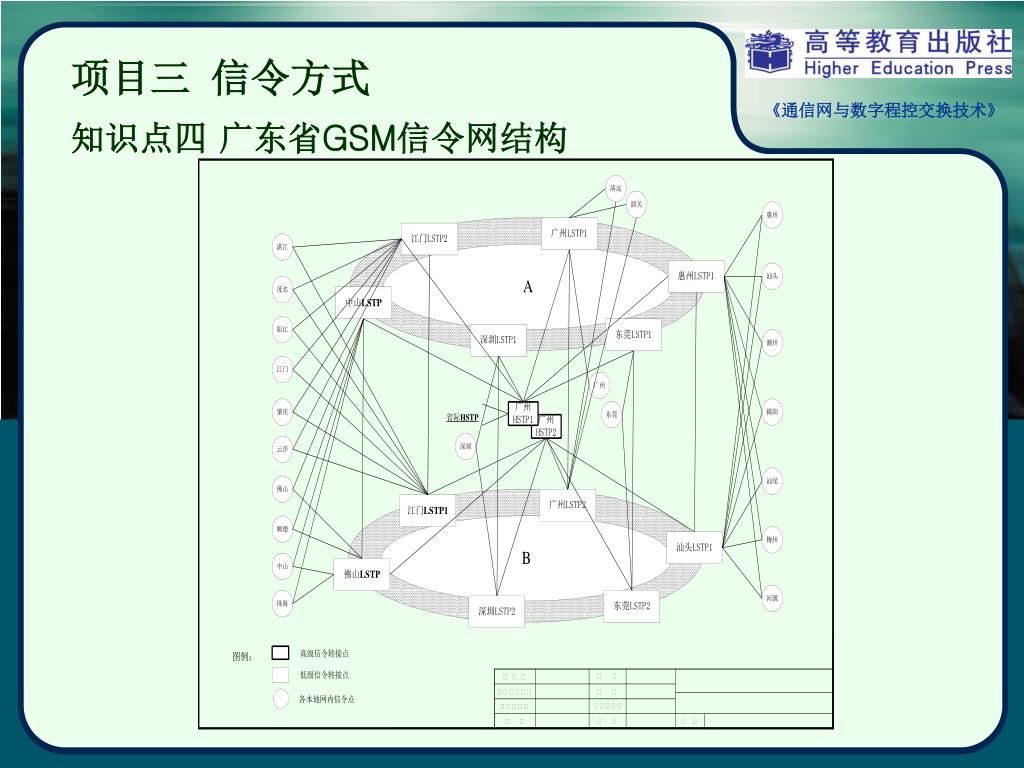

8. 项目三 信令方式 知识点四 广东省GSM信令网结构 全省共6对LSTP，采用A、B双平面的组网方式进行组网如下： A平面： 广州LSTP1、深圳LSTP1、惠州LSTP1、佛山LSTP1、江门LSTP2、东莞LSTP1 B平面： 广州LSTP2、深圳LSTP2、汕头LSTP1、佛山LSTP2、江门LSTP1、东莞LSTP2 这6对LSTP主要完成广东省内移动长途话务的MTP层信令转接及MAP、CAP消息的翻译。12个LSTP采用固定配对方式连接，分A、B两个平面。平面内的LSTP采用网状连接，平面间配对的LSTP以C链相连。 广州1对HSTP，主要完成省际移动长途话务的MTP层信令转接及MAP、CAP消息的翻译。广州1对HSTP与全国其他29对半HSTP连接，采用A、B平面的组网方式进行组网，同一平面的HSTP间网状相连，平面间成对的HSTP以C链路相连。

9. 项目三 信令方式 知识点四 广东省GSM信令网结构
