Presentation Transcript

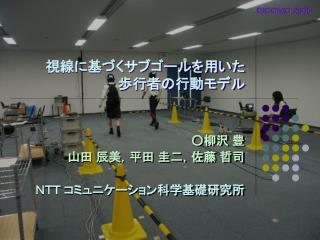

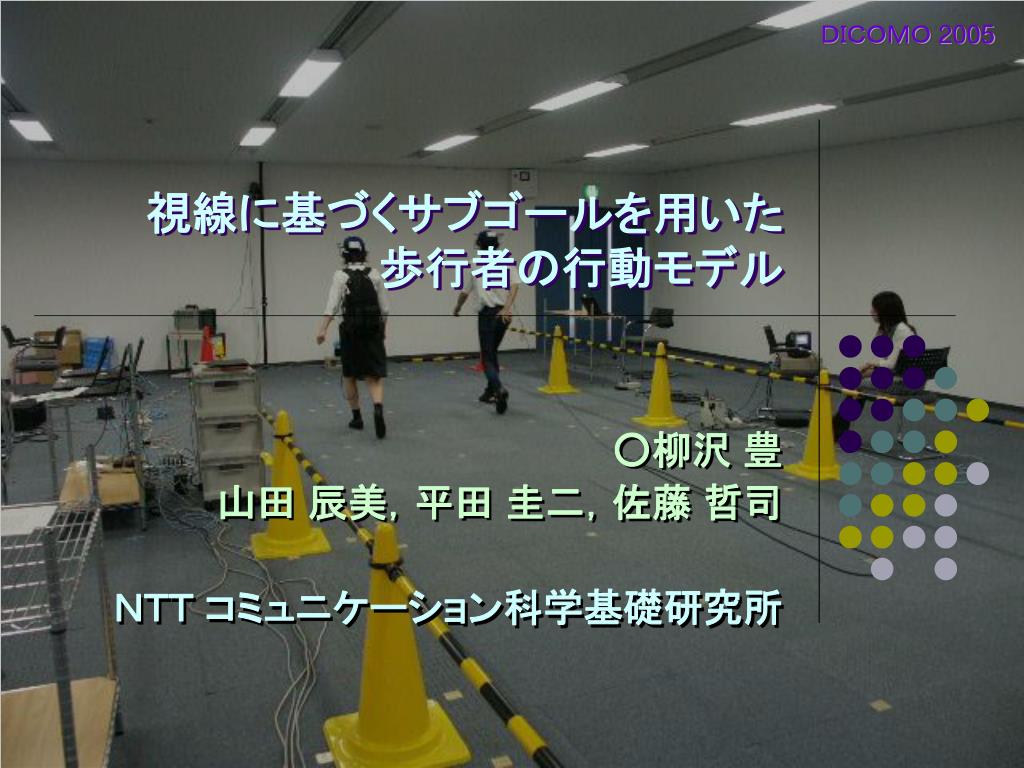

slide1

DICOMO 2005

視線に基づくサブゴールを用いた歩行者の行動モデル視線に基づくサブゴールを用いた歩行者の行動モデル

○柳沢 豊

山田 辰美,平田 圭二,佐藤 哲司

NTT コミュニケーション科学基礎研究所

slide2
背景
  • 歩行者の軌跡を分析し,行動(移動)の意味を理解しようとする研究が進んでいる.
    • 建築物内での動線の最適化
    • 店舗内を移動する来客の行動分析
    • 空港や駅構内での防災・防犯シミュレーション
  • 地形が歩行者の移動経路にどのような影響を与えるか?

歩行者モデルの構築

slide3
従来のモデル
  • 地形と他の歩行者から受けるローカルな力に基づき,歩行者の移動方向と速度を決める.
    • 電磁気を帯びた粒子の動きに基づくモデル
    • 流体の運動に基づくモデル
    • Social Force Model: 地形からの斥力と,他の歩行者から受ける引力/斥力に基づくモデル[Helbing95]

歩行者の移動経路を説明するモデルとしてある程度有効

social force model sfm

ゴール地点へ向かう単位ベクトル

現在の速度ベクトル

定数

Social Force Model (SFM)
  • 歩行者に働く力を4つの独立した力の和で与えるモデル.
    • ゴール地点から受ける引力: F1
    • 障害物から受ける斥力: F2
    • 他の歩行者から受ける斥力: F3
    • 他の歩行者から受ける引力: F4

現在位置

PG

Pt

F1: 引力 = (V0et – vt ) / τ

ゴール地点

一定速度まで加速し,その後は等速運動をする.

social force model sfm1

障害物からの最短距離

障害物からの向き

(単位ベクトル)

Social Force Model (SFM)
  • 歩行者に働く力を4つの独立した力の和で与えるモデル.
    • ゴール地点から受ける引力: F1
    • 障害物から受ける斥力: F2
    • 他の歩行者から受ける斥力: F3
    • 他の歩行者から受ける引力: F4

障害物

d

vr

ゴール地点

F2: 斥力 = vrU e-d/R

R, Uは定数

障害物に近いほど強い斥力を受ける.

social force model sfm2
Social Force Model (SFM)
  • 歩行者に働く力を4つの独立した力の和で与えるモデル.
    • ゴール地点から受ける引力: F1
    • 障害物から受ける斥力: F2
    • 他の歩行者から受ける斥力: F3
    • 他の歩行者から受ける引力: F4

障害物

対向歩行者に近づくほど強い斥力を受ける.

F3: 斥力

ゴール地点

対向歩行者

social force model sfm3
Social Force Model (SFM)
  • 歩行者に働く力を4つの独立した力の和で与えるモデル.
    • ゴール地点から受ける引力: F1
    • 障害物から受ける斥力: F2
    • 他の歩行者から受ける斥力: F3
    • 他の歩行者から受ける引力: F4

障害物

順行歩行者

一定の引力を受ける.

F4: 引力

ゴール地点

対向歩行者

social force model sfm4

直線移動

障害物(点)

障害物(線)

Social Force Model (SFM)

シミュレータ

slide9
問題点
  • 従来モデルでは,スタート地点とゴール地点の間に障害物があると,スタックが生じる.
    • ローカルミニマム問題

スタート地点

ゴール地点

障害物なし

slide10

障害物からの斥力と,ゴール地点からの引力が均衡する障害物からの斥力と,ゴール地点からの引力が均衡する

問題点
  • 従来モデルでは,スタート地点とゴール地点の間に障害物があると,スタックが生じる.
    • ローカルミニマム問題

スタート地点

ゴール地点

障害物あり

slide11
解決法
  • 実際の歩行者はどうやって回避するのか?
slide12

ゴール地点

現在位置

解決法

カフェ「ペパーミント」

ある日の風景

slide13
解決法

通常は目的地への最短距離を進む

到着!

slide14

ゴール地点

障害物面

現在位置

解決法

ある日の翌日の風景

slide15
解決法

ゴール地点を中心に,視界内を左右に走査して

障害物の切れ目を探す.

slide17
解決法
  • 歩行者の視界(視点)から,障害物を避け得る仮のゴール(サブゴール)地点を設定する.
  • アプローチ
    • ステップ1:実際の歩行者がどこにサブゴール地点を決めているかを実験的に求める.
    • ステップ2:実験で得た歩行者の位置と視界,障害物との関係から,サブゴール地点決定ルールを得る.
slide18
報告内容
  • SFM で必要な各種定数の取得(障害物なし/障害物あり歩行の軌跡取得)
  • 軌跡と視点の関係を調べる実験の実施(歩行時の注視点取得)
  • 実験的に得た数値をもとに,サブゴール地点を決めるルールを SFM に導入

F1 = (V0et – vt ) / τ

F2 = vrU e-d/R

slide19
実験の概要
  • 実験環境:5m x 20m の空間に歩行路を用意.
    • スタート地点とゴール地点を予め指示する.
    • 移動経路,速度等は指示しない.
    • 障害物がない場合とある場合で各4回ずつ移動
  • 被験者:年齢20~30歳の男女10名
    • 1パターン毎 4回試行 x 10名 = 40本の軌跡
slide20
実験環境
  • 歩行軌跡の取得
    • SICK社製レーザースキャナx3台で足の位置を取得
    • 東大柴崎研開発の計算ソフトで重心位置を計算
  • 視点の取得
    • 眼球運動計測装置を被験者に装着し,視点を取得
slide21

カメラ

外壁

位置センサ

実験環境

slide22
軌跡データ

障害物なし

障害物あり

slide23
SFM のパラメータ取得
  • 20回分の歩行軌跡の平均値を取得
  • U と R は?
    • サブゴール地点の決定ルールを得た後に計算

V0 = 1.08 (m/s)

τ = 0.1 (s)

参考: Helbing らの値

V0 = 1.34 (m/s)

τ= 0.5 (s)

F1 = (1.08 et – vt ) / 0.1

slide24

注視点

視点データの取得

眼球運動計測装置 EMR-8B

© 2005 nac Image Technology., Inc

slide25
視点データ(障害物無し)

注視点(視線)

障害物なし

slide26
視点データ(障害物あり)

注視点(視線)

障害物あり

slide27

データ確認

と編集

カメラ画像

(位置確認用)

注視点画像

視点データの取得

作業用ツール

slide28

注視点

現在位置

データを手動で取得

視点データの取得

作業用ツール

slide29

ゴール地点

注視点

視点と軌跡の関係

(誤差の少ない6人分のデータを分析)

注視点

スタート地点

ゴール地点

移動開始前にゴール地点を見る

サブゴール地点に関しても同様

(方向を変更する前に次のサブゴール地点を見る)

slide30

スタート地点

ゴール地点

視点と軌跡の関係(2)

障害物

スタート地点

ゴール地点

障害物の中心と左右の端点を見る(走査する).

端点外側 0.8~1.2m の

地点へ向かう(サブゴール)

slide31

スタート地点

ゴール地点

視点と軌跡の関係(3)

サブゴールへ 2m 前後近づくと,ゴール地点を

見る(ゴール地点をゴールに設定しなおす)

slide32

スタート地点

ゴール地点

視点と軌跡の関係(備考)

真のサブゴール地点?

外壁面(進行方向の延長上)を注視することがある.

サブゴール地点を外壁面上に設定している可能性あり

→ しかし,あたかも障害物のすぐ脇に

サブゴールが設定されているかのように振舞う.

slide33
サブゴールの決め方(結論)
  • 現在位置とゴール地点との間に障害物がある時
  • ゴール地点を中心に,左右に視界を調べ,障害物の切れ目を探す.
  • 障害物の端点から,外側に 1.0 m の点をサブゴール地点に設定する.
  • サブゴール地点に 2.0 m まで近寄ると,次のサブゴール地点を探す.
slide34
SFM のパラメータ取得~追加~
  • ルール通りサブゴール地点を決定したとき,最も実際の軌跡に近くなるように U, R を決定.

U = 10.0 (m2/s2)

R = 0.1 (m)

参考: Helbing らの値

U = 10.0 (m2/s2)

R = 0.2 (m)

F2 = vr10 e-d/0.1

ほぼ一致

slide36
まとめ
  • 障害物を自然に回避できる歩行者モデルを提案
    • サブゴール地点を設定する方法の導入
    • サブゴール地点の決め方を実験的に取得
  • 今後の展開
    • 軌跡と地形から,注視点を逆推定する.
    • 例えば,特定の場所(案内板/広告)に目を向けさせたいとき,どのように障害物を配置すればよいかを推定する.
