Presentation Transcript

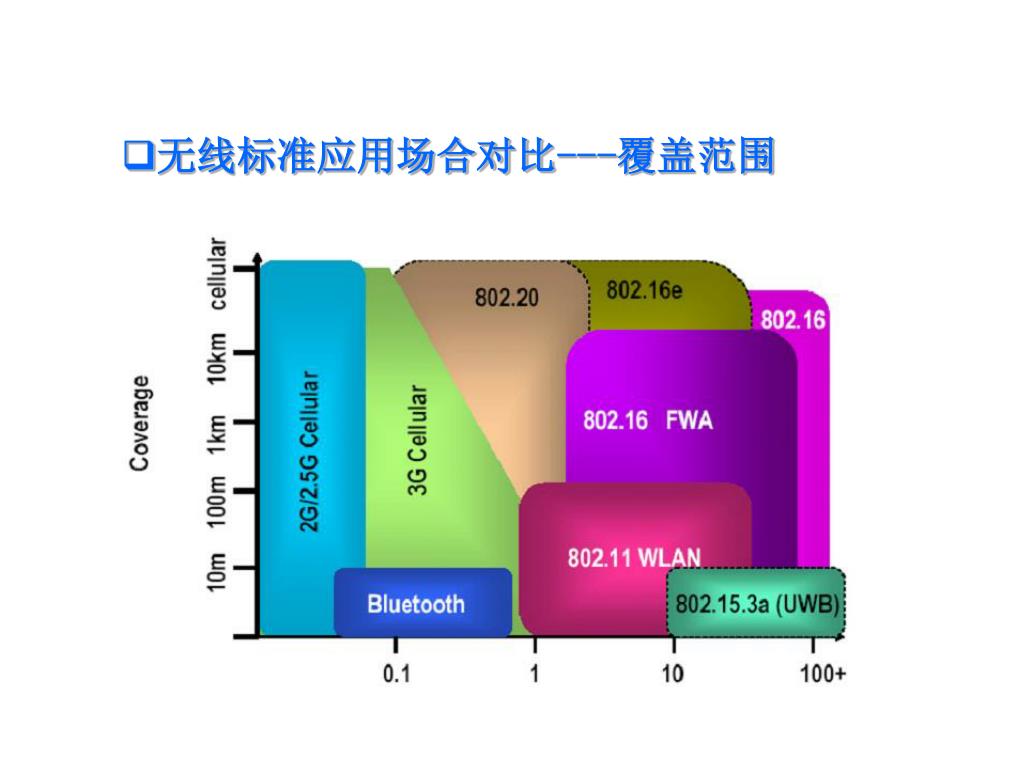

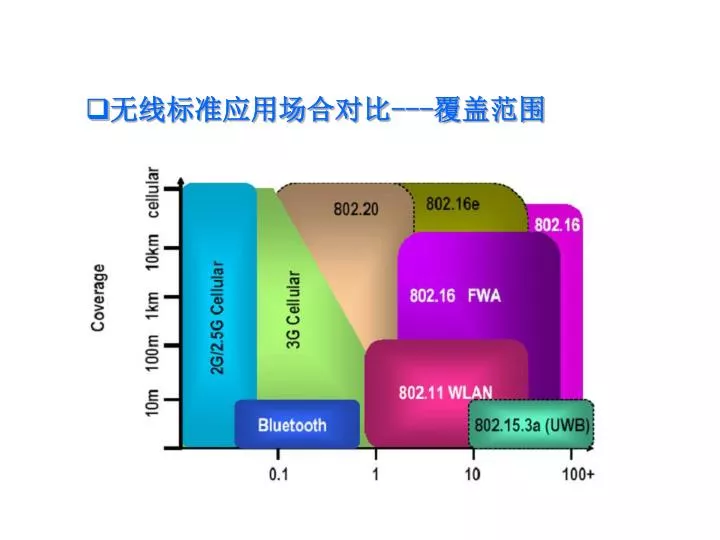

  1. 无线标准应用场合对比---覆盖范围

  2. 无线标准应用场合对比---可移动性

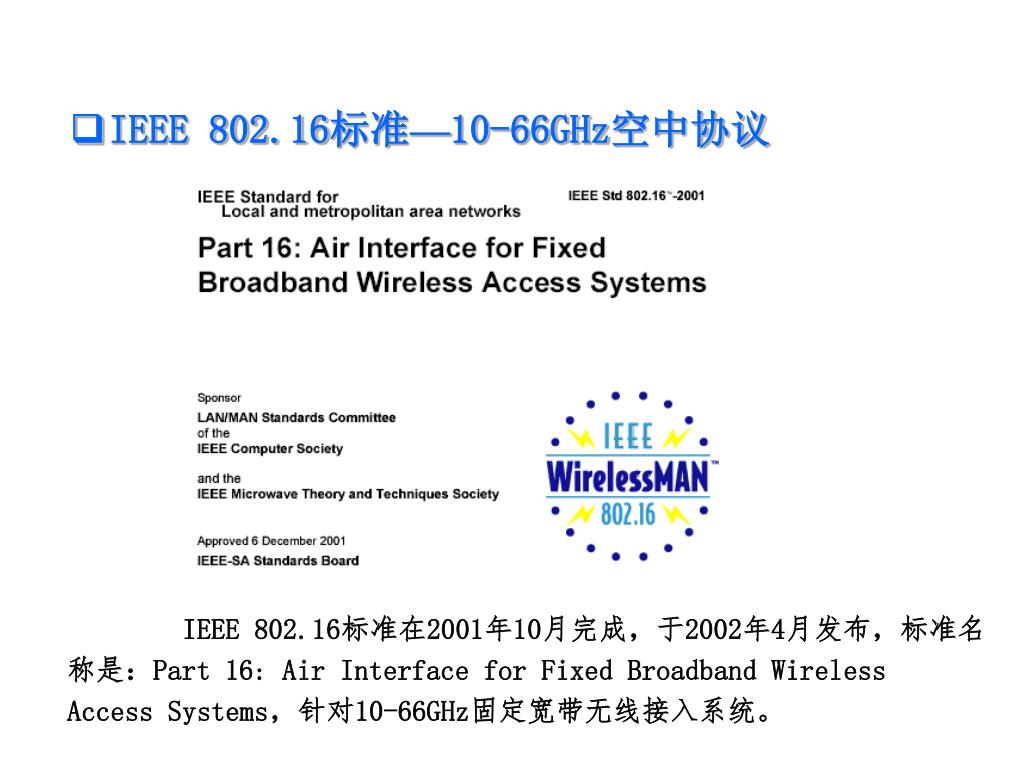

  3. IEEE 802.16标准—10-66GHz空中协议 IEEE 802.16标准在2001年10月完成，于2002年4月发布，标准名称是：Part 16: Air Interface for Fixed Broadband Wireless Access Systems，针对10-66GHz固定宽带无线接入系统。

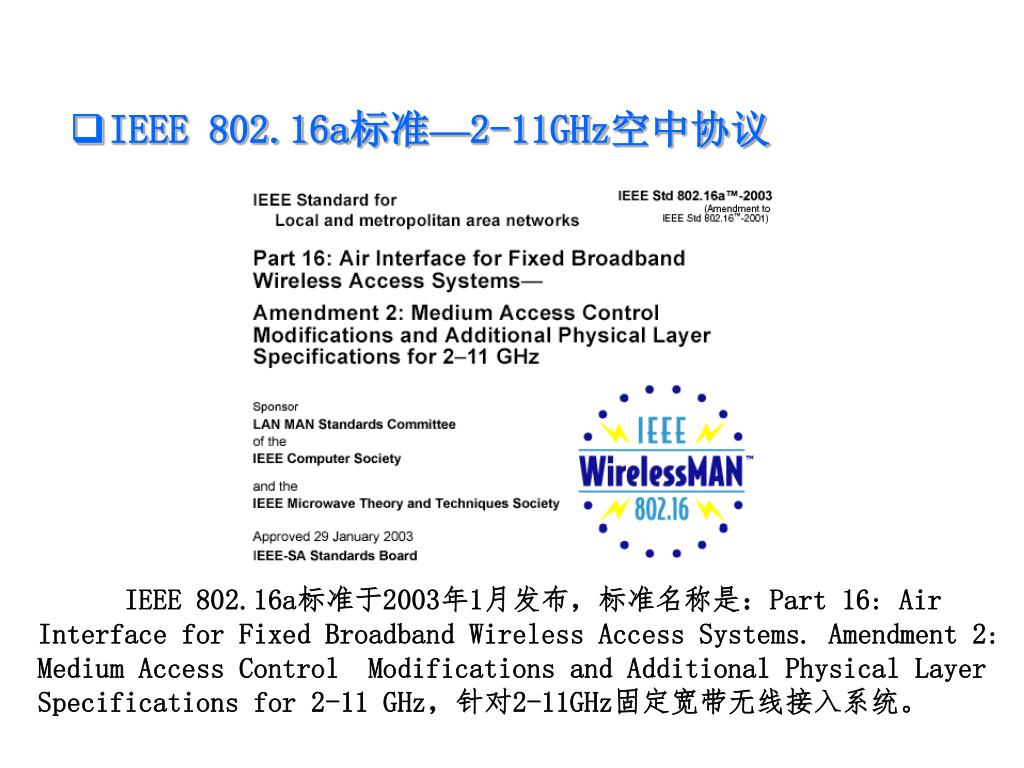

  4. IEEE 802.16a标准—2-11GHz空中协议 IEEE 802.16a标准于2003年1月发布，标准名称是：Part 16: Air Interface for Fixed Broadband Wireless Access Systems. Amendment 2: Medium Access Control Modifications and Additional Physical Layer Specifications for 2-11 GHz，针对2-11GHz固定宽带无线接入系统。

  5. IEEE 802.16REVd标准—2-66GHz空中协议 P802.16-REVd标准草案在2003年12月完成第二稿，是802.16标准的修订稿，把802.16a和802.16c的内容补充进来，覆盖2-66GHz频段固定宽带无线接入系统。预计2004年7月正式发布

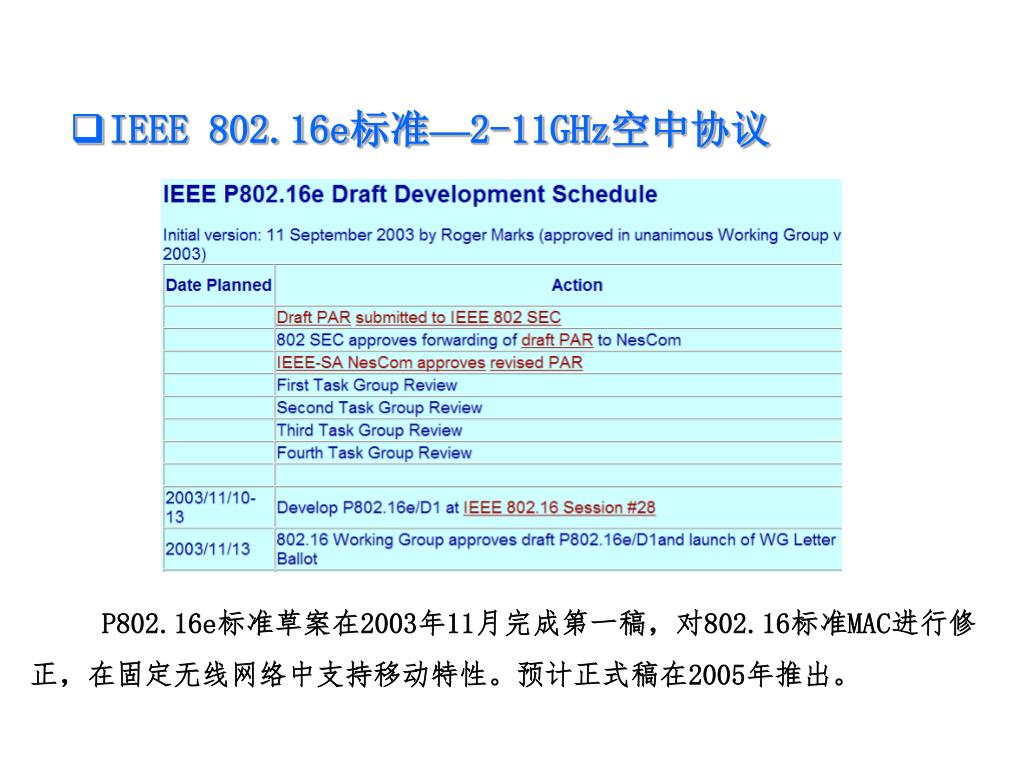

  6. IEEE 802.16e标准—2-11GHz空中协议 P802.16e标准草案在2003年11月完成第一稿，对802.16标准MAC进行修正，在固定无线网络中支持移动特性。预计正式稿在2005年推出。

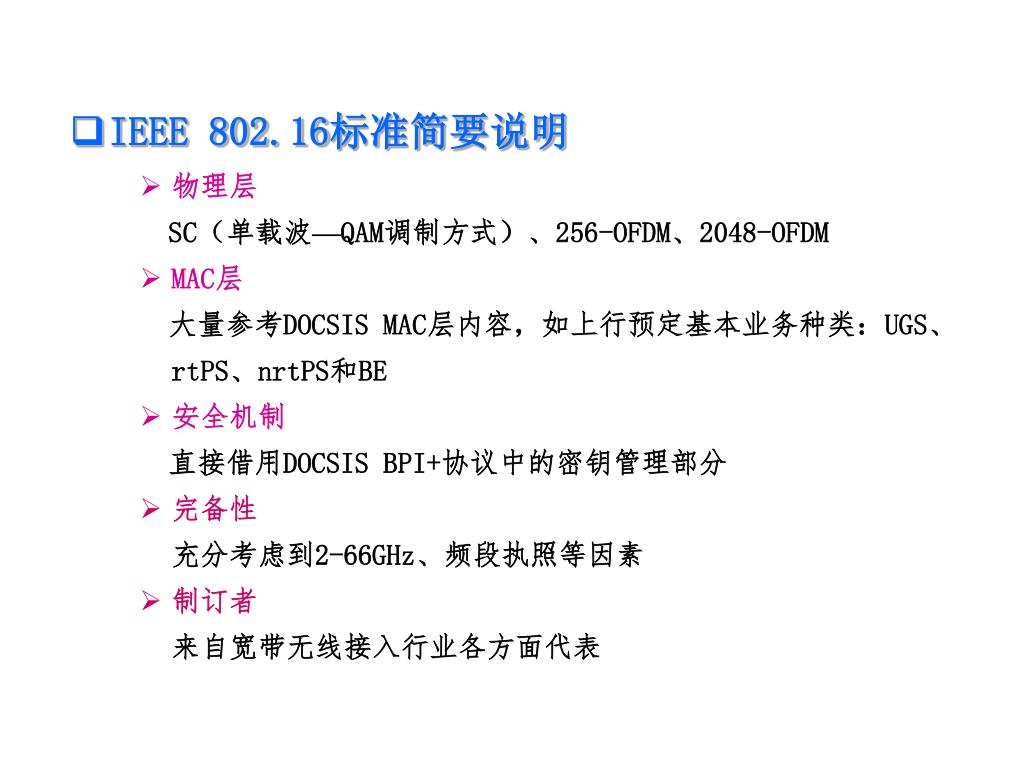

  7. IEEE 802.16标准简要说明 • 物理层 SC（单载波—QAM调制方式）、256-OFDM、2048-OFDM • MAC层 大量参考DOCSIS MAC层内容，如上行预定基本业务种类：UGS、rtPS、nrtPS和BE • 安全机制 直接借用DOCSIS BPI+协议中的密钥管理部分 • 完备性 充分考虑到2-66GHz、频段执照等因素 • 制订者 来自宽带无线接入行业各方面代表

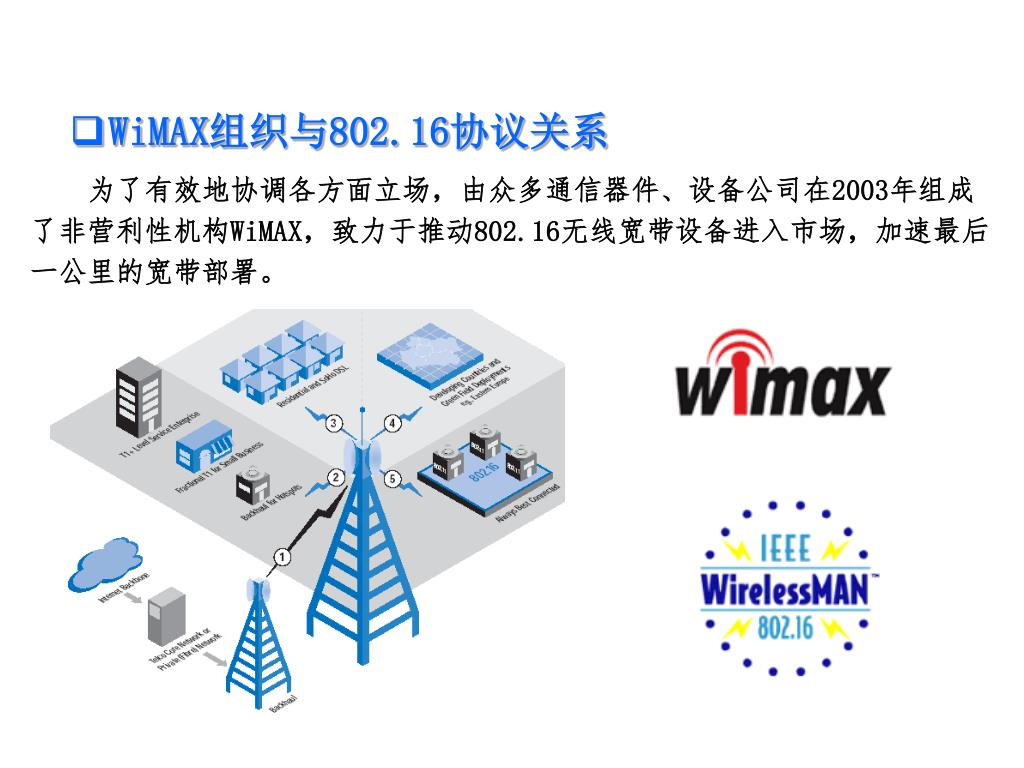

  8. WiMAX组织与802.16协议关系 为了有效地协调各方面立场，由众多通信器件、设备公司在2003年组成了非营利性机构WiMAX，致力于推动802.16无线宽带设备进入市场，加速最后一公里的宽带部署。

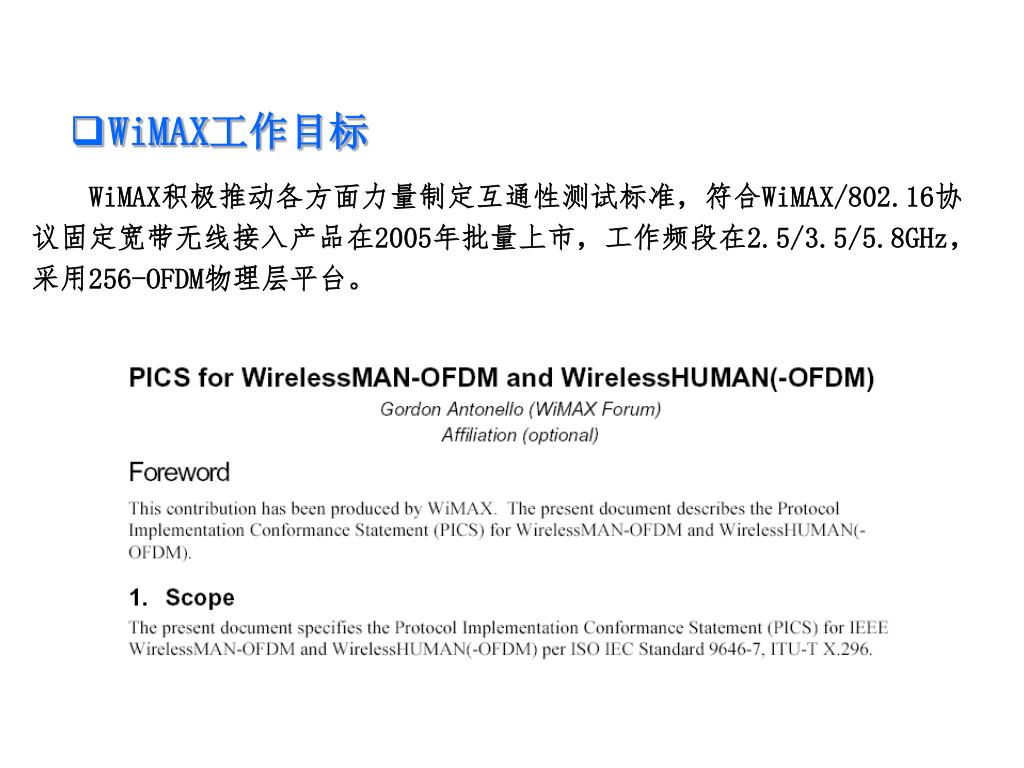

  9. WiMAX工作目标 WiMAX积极推动各方面力量制定互通性测试标准，符合WiMAX/802.16协议固定宽带无线接入产品在2005年批量上市，工作频段在2.5/3.5/5.8GHz，采用256-OFDM物理层平台。

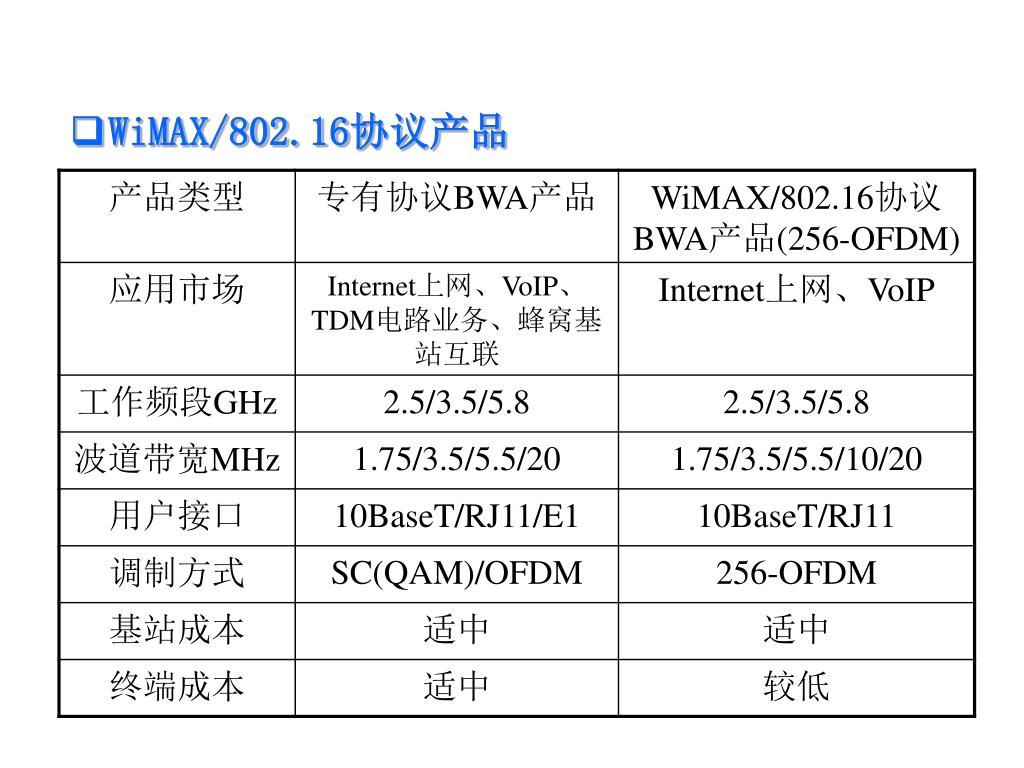

  10. WiMAX/802.16协议产品

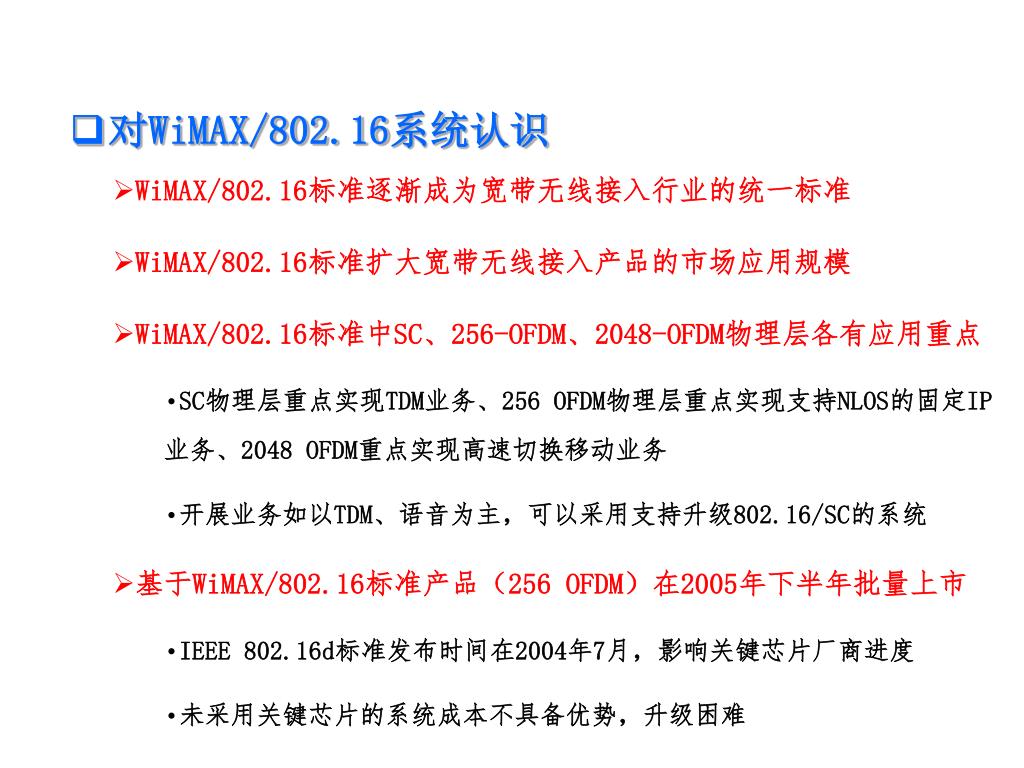

  11. 对WiMAX/802.16系统认识 • WiMAX/802.16标准逐渐成为宽带无线接入行业的统一标准 • WiMAX/802.16标准扩大宽带无线接入产品的市场应用规模 • WiMAX/802.16标准中SC、256-OFDM、2048-OFDM物理层各有应用重点 • SC物理层重点实现TDM业务、256 OFDM物理层重点实现支持NLOS的固定IP业务、2048 OFDM重点实现高速切换移动业务 • 开展业务如以TDM、语音为主，可以采用支持升级802.16/SC的系统 • 基于WiMAX/802.16标准产品（256 OFDM）在2005年下半年批量上市 • IEEE 802.16d标准发布时间在2004年7月，影响关键芯片厂商进度 • 未采用关键芯片的系统成本不具备优势，升级困难

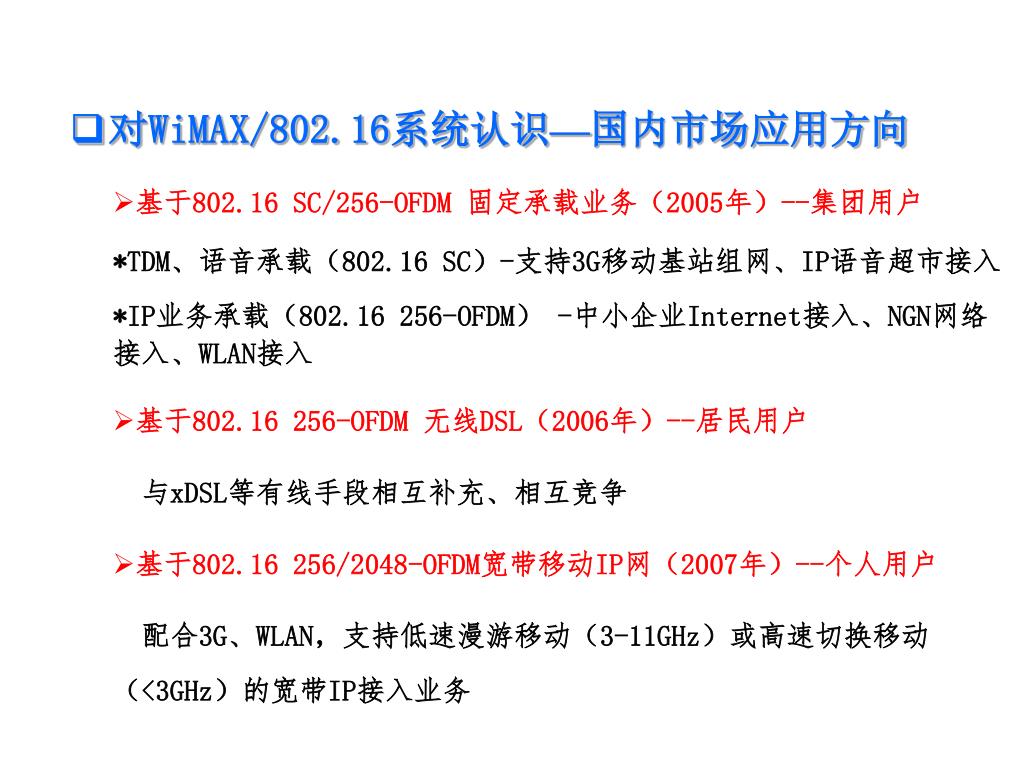

  12. 基于802.16 SC/256-OFDM 固定承载业务（2005年）--集团用户 *TDM、语音承载（802.16 SC）-支持3G移动基站组网、IP语音超市接入 *IP业务承载（802.16 256-OFDM） -中小企业Internet接入、NGN网络接入、WLAN接入 • 基于802.16 256-OFDM 无线DSL（2006年）--居民用户 与xDSL等有线手段相互补充、相互竞争 • 基于802.16 256/2048-OFDM宽带移动IP网（2007年）--个人用户 配合3G、WLAN，支持低速漫游移动（3-11GHz）或高速切换移动（<3GHz）的宽带IP接入业务 • 对WiMAX/802.16系统认识—国内市场应用方向

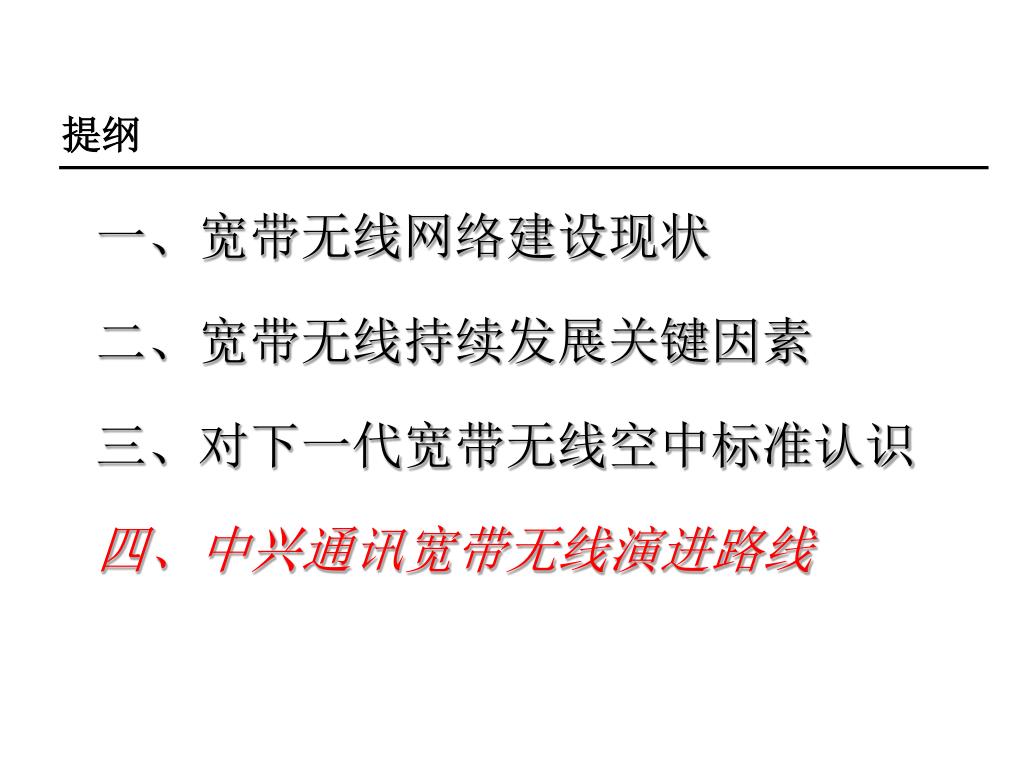

  13. 提纲 一、宽带无线网络建设现状 二、宽带无线持续发展关键因素 三、对下一代宽带无线空中标准认识 四、中兴通讯宽带无线演进路线

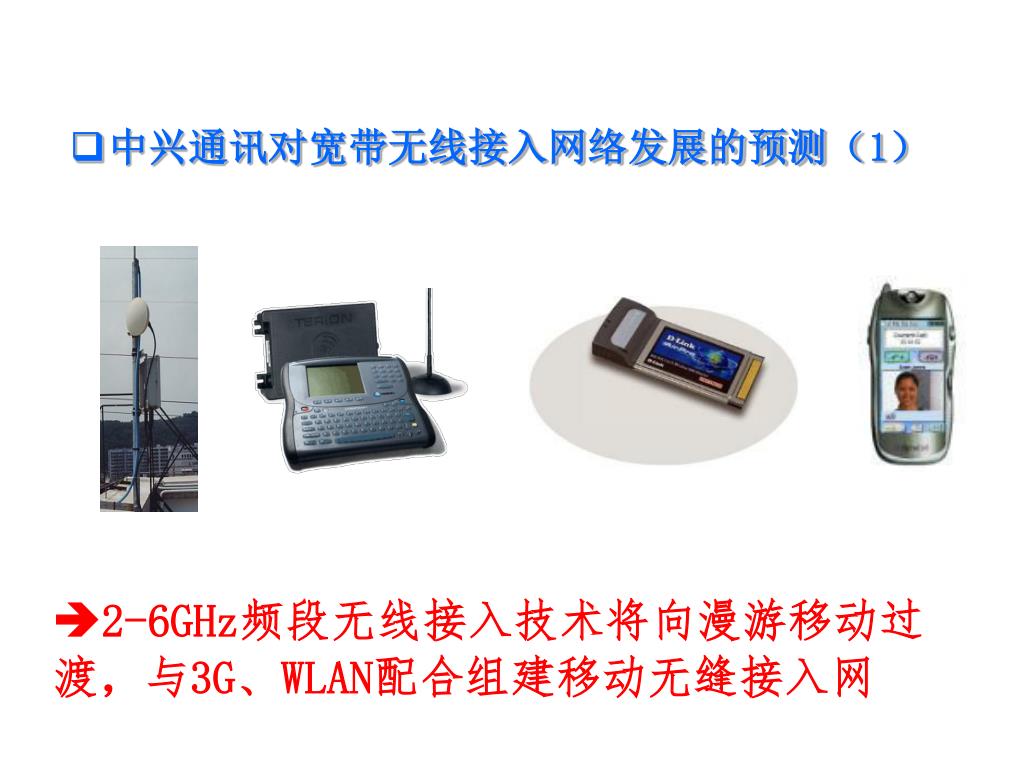

  14. 中兴通讯对宽带无线接入网络发展的预测（1）中兴通讯对宽带无线接入网络发展的预测（1） 2-6GHz频段无线接入技术将向漫游移动过渡，与3G、WLAN配合组建移动无缝接入网

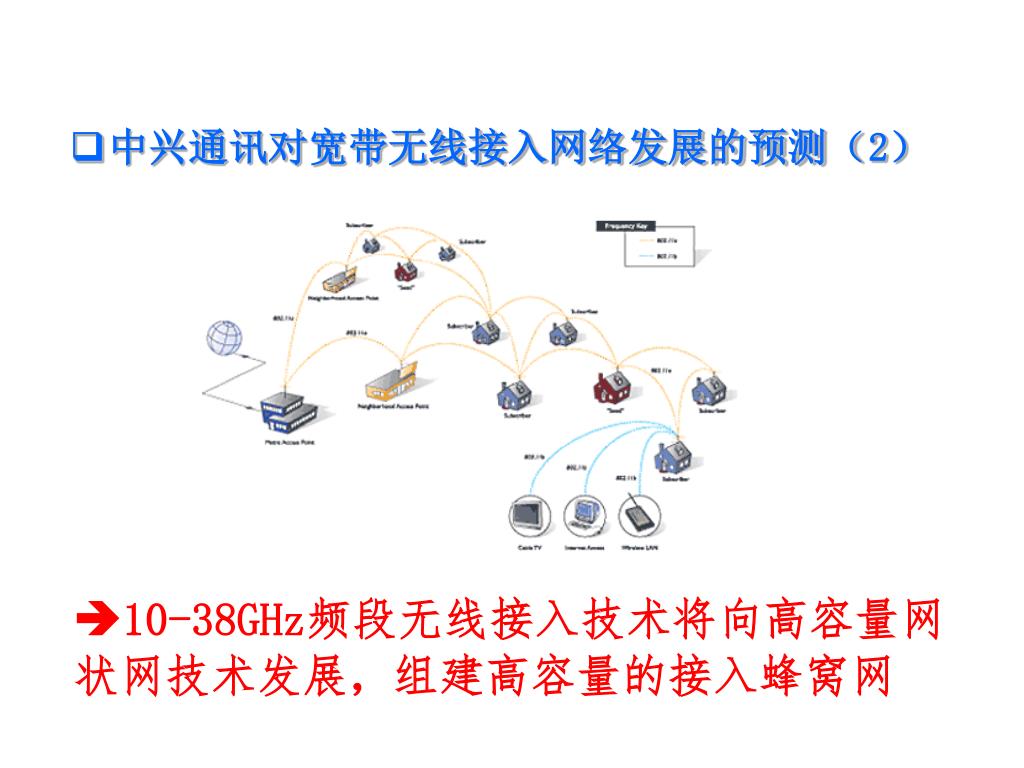

  15. 中兴通讯对宽带无线接入网络发展的预测（2）中兴通讯对宽带无线接入网络发展的预测（2） 10-38GHz频段无线接入技术将向高容量网状网技术发展，组建高容量的接入蜂窝网

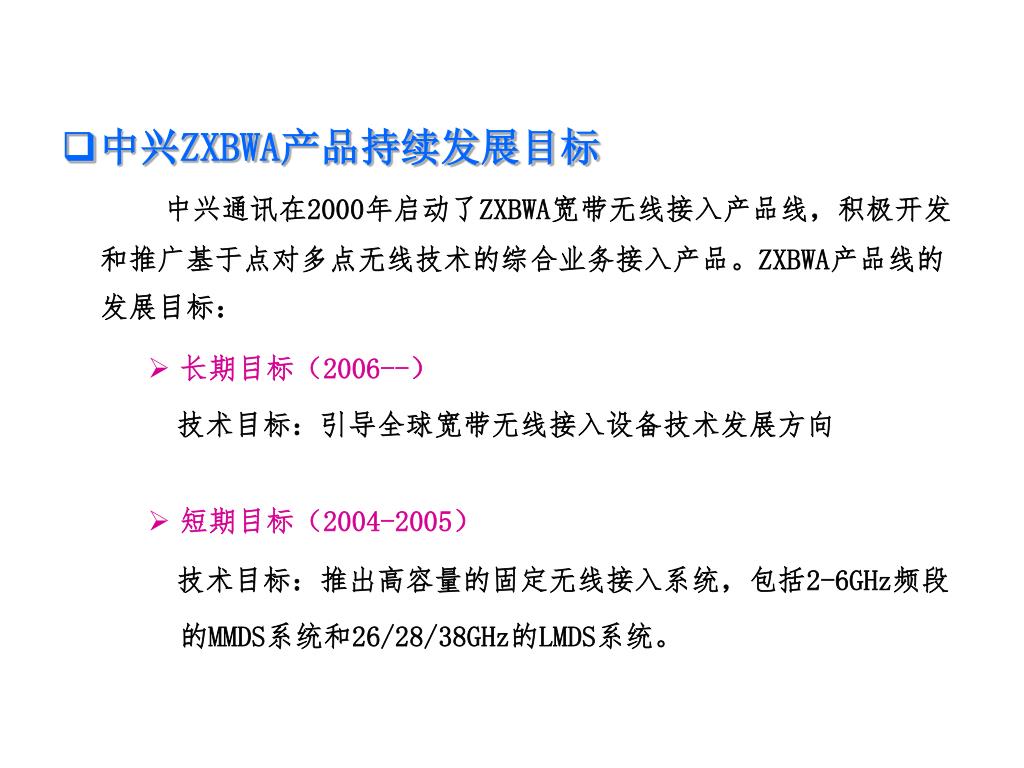

  16. 中兴ZXBWA产品持续发展目标 中兴通讯在2000年启动了ZXBWA宽带无线接入产品线，积极开发和推广基于点对多点无线技术的综合业务接入产品。ZXBWA产品线的发展目标： • 长期目标（2006--） 技术目标：引导全球宽带无线接入设备技术发展方向 • 短期目标（2004-2005） 技术目标：推出高容量的固定无线接入系统，包括2-6GHz频段的MMDS系统和26/28/38GHz的LMDS系统。

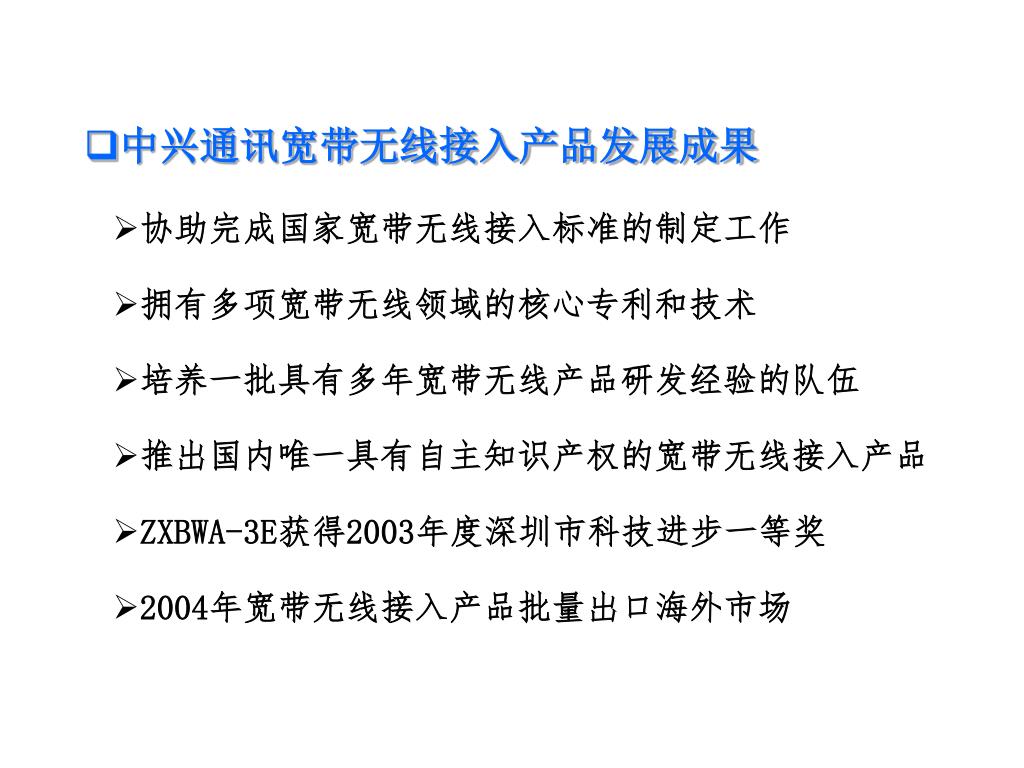

  17. 协助完成国家宽带无线接入标准的制定工作 • 拥有多项宽带无线领域的核心专利和技术 • 培养一批具有多年宽带无线产品研发经验的队伍 • 推出国内唯一具有自主知识产权的宽带无线接入产品 • ZXBWA-3E获得2003年度深圳市科技进步一等奖 • 2004年宽带无线接入产品批量出口海外市场 • 中兴通讯宽带无线接入产品发展成果

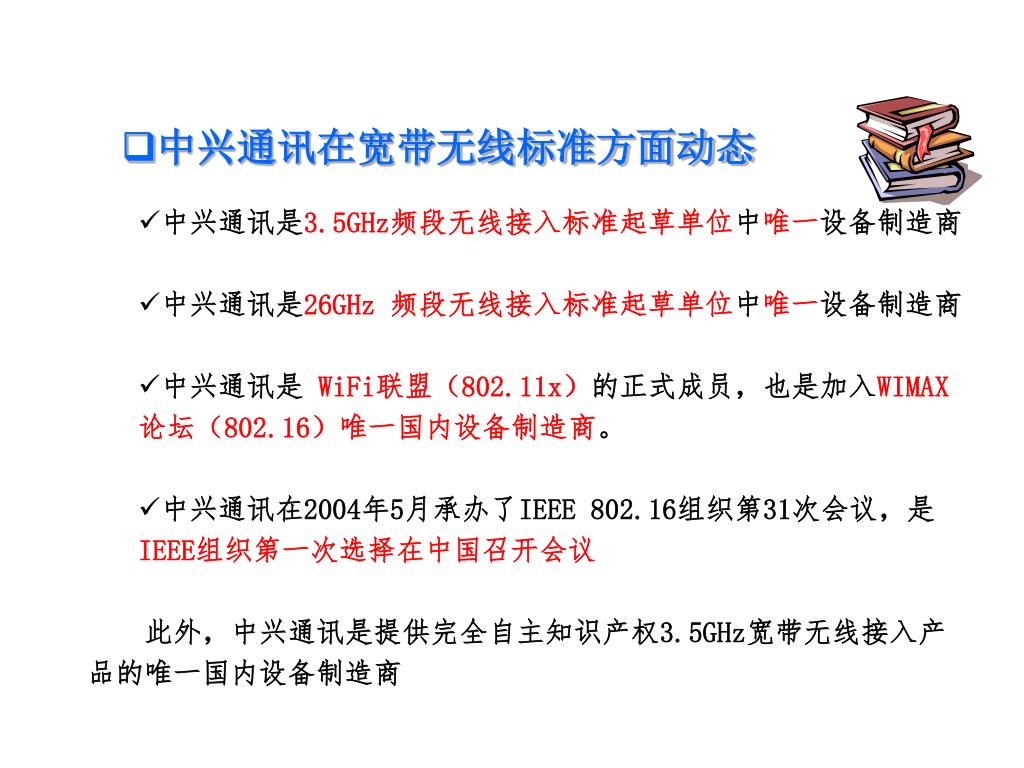

  18. 中兴通讯在宽带无线标准方面动态 • 中兴通讯是3.5GHz频段无线接入标准起草单位中唯一设备制造商 • 中兴通讯是26GHz 频段无线接入标准起草单位中唯一设备制造商 • 中兴通讯是 WiFi联盟（802.11x）的正式成员，也是加入WIMAX论坛（802.16）唯一国内设备制造商。 • 中兴通讯在2004年5月承办了IEEE 802.16组织第31次会议，是 IEEE组织第一次选择在中国召开会议 此外，中兴通讯是提供完全自主知识产权3.5GHz宽带无线接入产品的唯一国内设备制造商

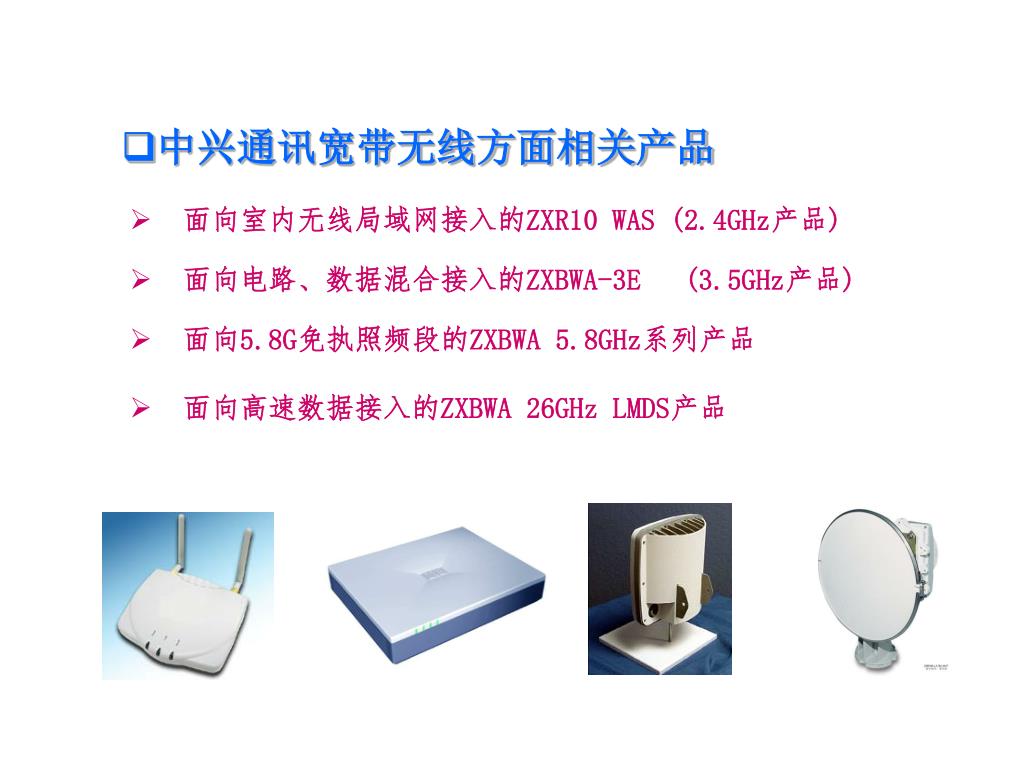

  19. 中兴通讯宽带无线方面相关产品 • 面向室内无线局域网接入的ZXR10 WAS (2.4GHz产品) • 面向电路、数据混合接入的ZXBWA-3E (3.5GHz产品) • 面向5.8G免执照频段的ZXBWA 5.8GHz系列产品 • 面向高速数据接入的ZXBWA 26GHz LMDS产品

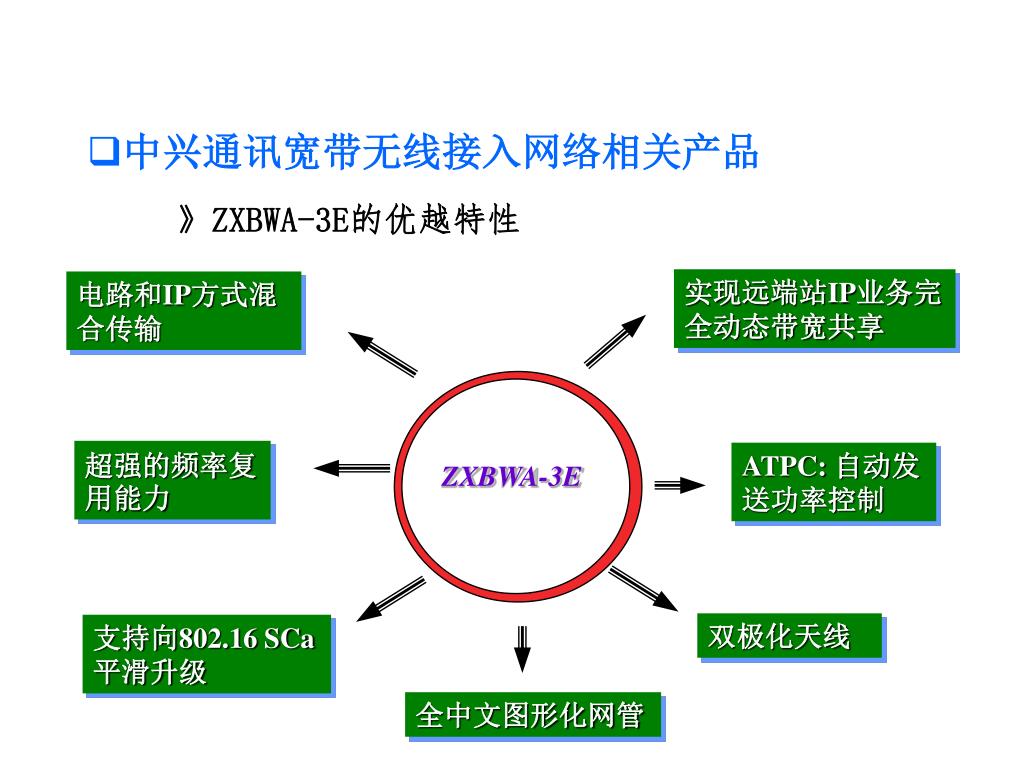

  20. ZXBWA-3E • 中兴通讯宽带无线接入网络相关产品 》ZXBWA-3E的优越特性 实现远端站IP业务完全动态带宽共享 电路和IP方式混合传输 超强的频率复用能力 ATPC: 自动发送功率控制 双极化天线 支持向802.16 SCa平滑升级 全中文图形化网管

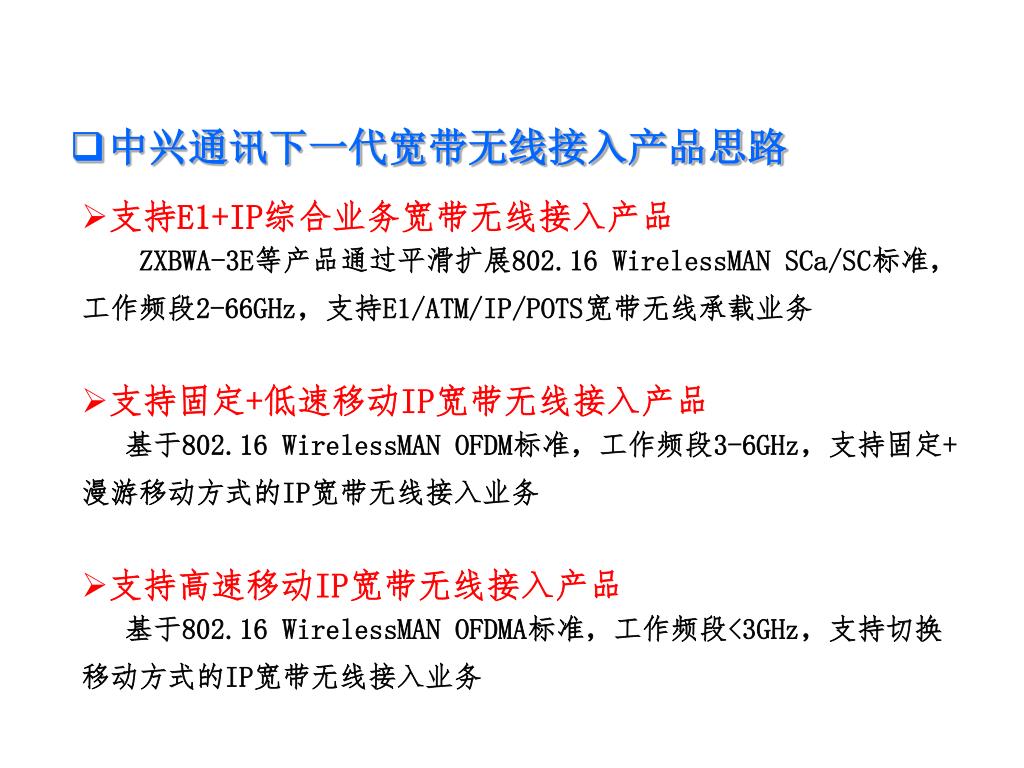

  21. 中兴通讯下一代宽带无线接入产品思路 • 支持E1+IP综合业务宽带无线接入产品 • ZXBWA-3E等产品通过平滑扩展802.16 WirelessMAN SCa/SC标准，工作频段2-66GHz，支持E1/ATM/IP/POTS宽带无线承载业务 • 支持固定+低速移动IP宽带无线接入产品 • 基于802.16 WirelessMAN OFDM标准，工作频段3-6GHz，支持固定+漫游移动方式的IP宽带无线接入业务 • 支持高速移动IP宽带无线接入产品 • 基于802.16 WirelessMAN OFDMA标准，工作频段<3GHz，支持切换移动方式的IP宽带无线接入业务

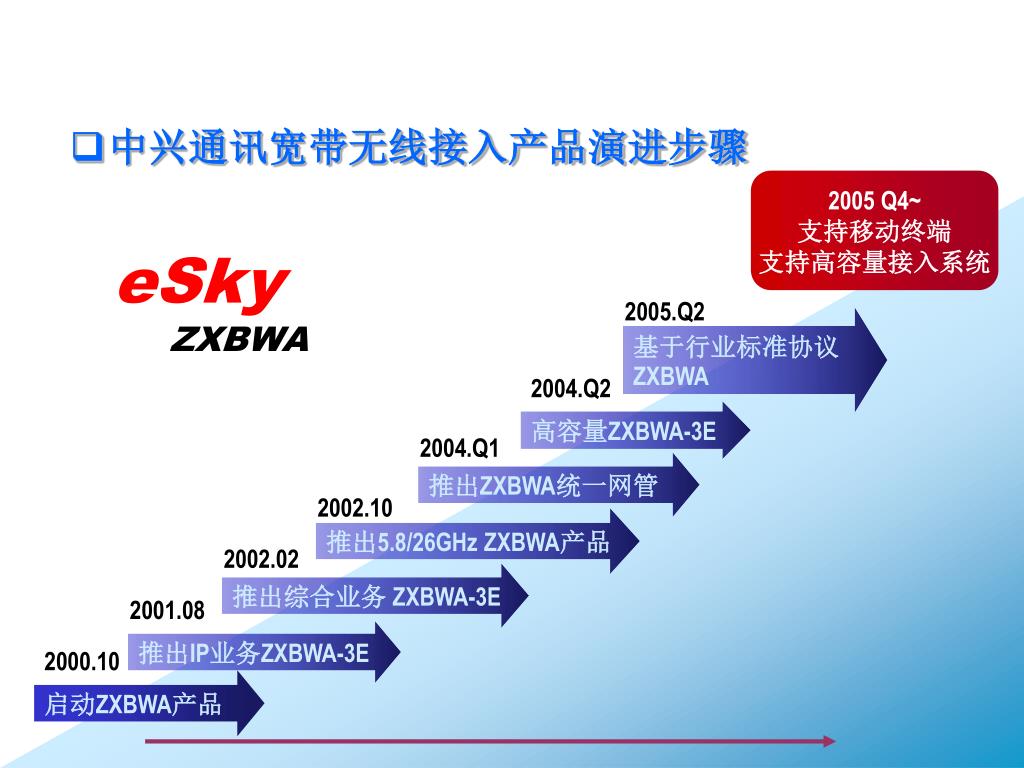

  22. 中兴通讯宽带无线接入产品演进步骤 2005 Q4~ 支持移动终端 支持高容量接入系统 eSky ZXBWA 2005.Q2 基于行业标准协议ZXBWA 2004.Q2 高容量ZXBWA-3E 2004.Q1 推出ZXBWA统一网管 2002.10 推出5.8/26GHz ZXBWA产品 2002.02 推出综合业务 ZXBWA-3E 2001.08 推出IP业务ZXBWA-3E 2000.10 启动ZXBWA产品

  23. 中兴通讯愿与业界同仁共同推进宽带无线接入系统的应用与进步，谢谢大家！中兴通讯愿与业界同仁共同推进宽带无线接入系统的应用与进步，谢谢大家！ Email:liu.hongchun@zte.com.cn Website:www.zte.com.cn
