实验一 直流电路中电位及电位差的测试

实验一 直流电路中电位及电位差的测试. 一、 实验目的 1 、 在 实验 中理解 电压、电位的不同之处。 2 、 理解 电位的单值性、相对性及电位差的绝对性 。 二、 实验内容及数据记录 1 、 单值性 ： 电路中的电位参考点（即零电位点）一经选定，各点电位就只有一个固定的数值。 2 、 相对性 ： 如果把已给定的电路中某点的电位 升高 某 一数值，此时电路中其他各点的电位也相应的升高同一数值。 3 、 绝对性 ： 电路中任意两点间的电位差（即电压）与参考点选择无关，是一个固定的数值。. 4 、实验电路.

edward
Download Presentation

实验一 直流电路中电位及电位差的测试

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

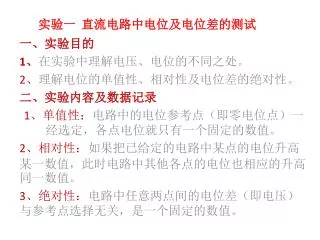

  1. 实验一直流电路中电位及电位差的测试 一、实验目的 1、在实验中理解电压、电位的不同之处。 2、理解电位的单值性、相对性及电位差的绝对性。 二、实验内容及数据记录 1、单值性：电路中的电位参考点（即零电位点）一经选定，各点电位就只有一个固定的数值。 2、相对性：如果把已给定的电路中某点的电位升高某一数值，此时电路中其他各点的电位也相应的升高同一数值。 3、绝对性：电路中任意两点间的电位差（即电压）与参考点选择无关，是一个固定的数值。

  2. 4、实验电路 1）以A、C两点为电位参考点，测量各点电位，将数据记录在表2-1中。 表2-1 A、B断开

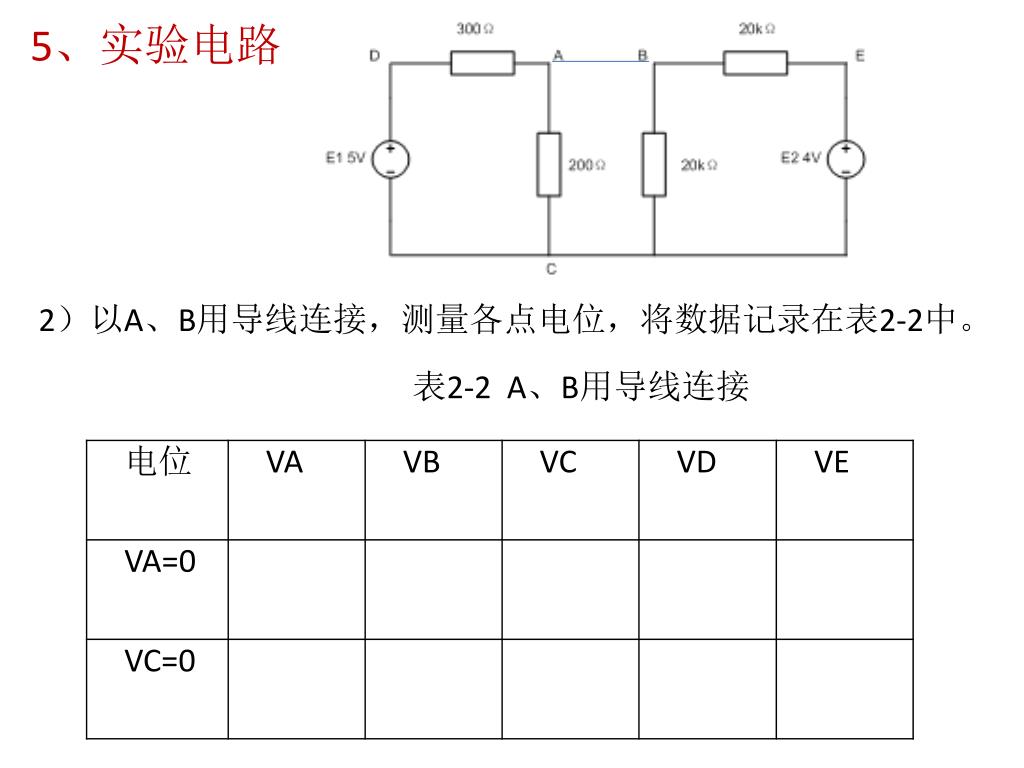

  3. 5、实验电路 2）以A、B用导线连接，测量各点电位，将数据记录在表2-2中。 表2-2 A、B用导线连接

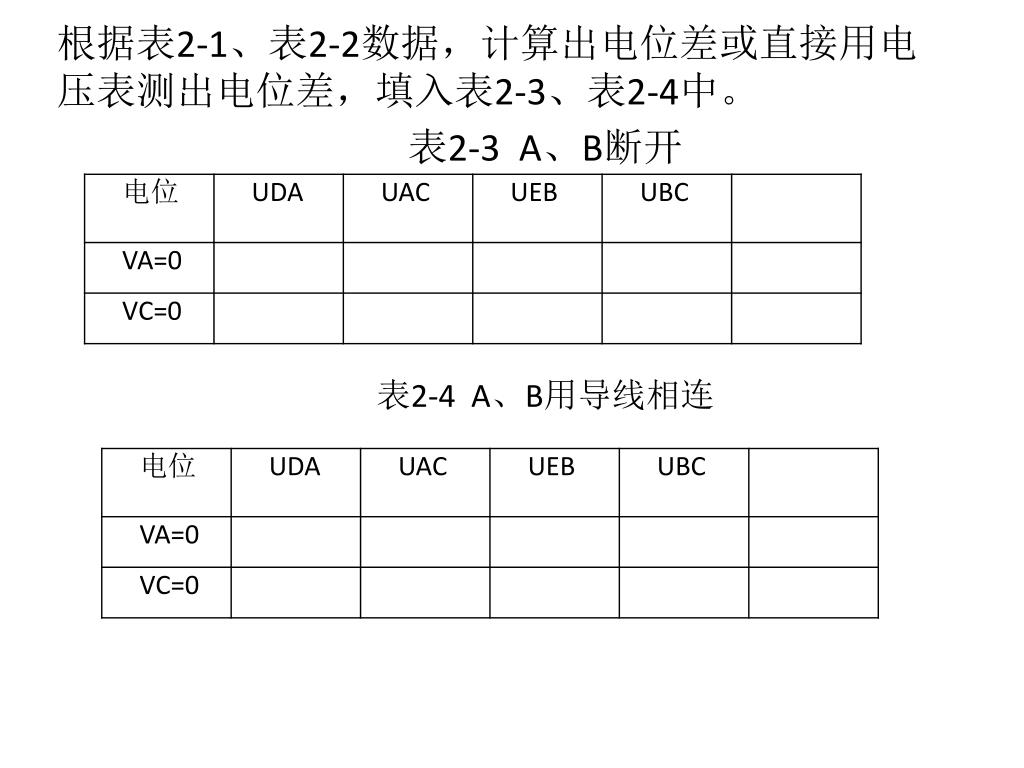

  4. 根据表2-1、表2-2数据，计算出电位差或直接用电压表测出电位差，填入表2-3、表2-4中。根据表2-1、表2-2数据，计算出电位差或直接用电压表测出电位差，填入表2-3、表2-4中。 表2-3 A、B断开 表2-4 A、B用导线相连

  5. 按照图2-2所示连接，注意电路中电位参考点的位置，分别测出A、B、C点的电位。按照图2-2所示连接，注意电路中电位参考点的位置，分别测出A、B、C点的电位。 VA=（） VB=（） VC= （）

  6. 仪表系统 实验单元系统 电源系统 GDDS电工电子实验台全图 连接导线和测试电缆

  7. 直流电源

  8. D01大功率组合电阻箱

  9. D02直流电路实验单元

  10. JDV—21型直流电压表
