Kapcsolódási felület (interface)

1. Kapcsolódási felület (interface)

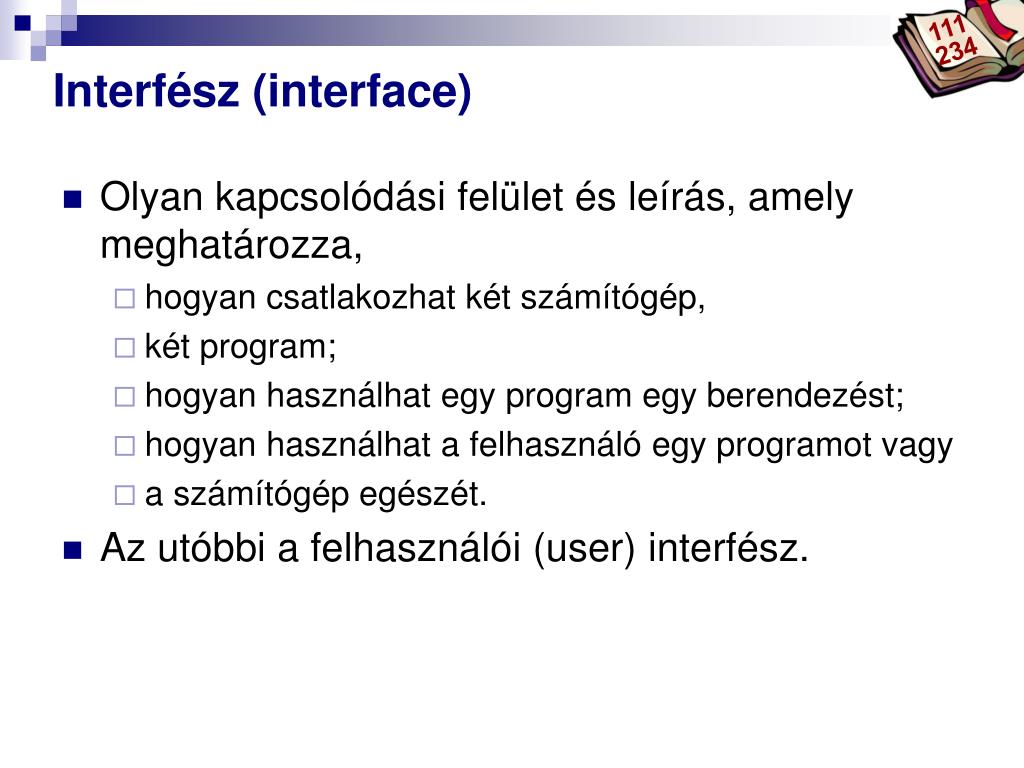

2. 111234 Interfész (interface) • Olyan kapcsolódási felület és leírás, amely meghatározza, • hogyan csatlakozhat két számítógép, • két program; • hogyan használhat egy program egy berendezést; • hogyan használhat a felhasználó egy programot vagy • a számítógép egészét. • Az utóbbi a felhasználói (user) interfész.

3. User interface • Az, hogy miként használhatjuk • az operációs rendszerünket, • a felhasználói programokat, • jelentősen befolyásolja a számítógépes feladatmegoldás betanulási idejét, munkavégzés minőségét : • a felület kezelhetősége, • felhasználó barát volta.

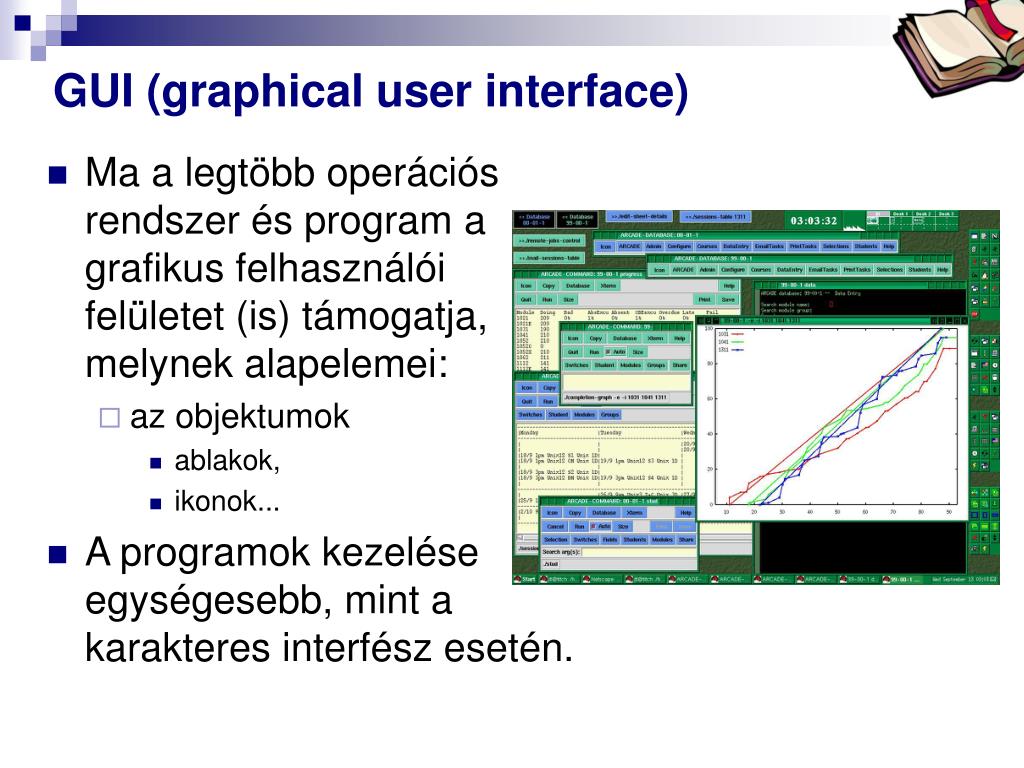

4. GUI (graphical user interface) • Ma a legtöbb operációs rendszer és program a grafikus felhasználói felületet (is) támogatja, melynek alapelemei: • az objektumok • ablakok, • ikonok... • A programok kezelése egységesebb, mint a karakteres interfész esetén.

5. Interface másképpen... Roger! Ellenőrizd, hogy van a varrógép számítógéphez kapcsolva! Már megint a függönybe szőve kaptam e-mailt. (Rich Tennant)

6. Hardveroldali interfész Sínrendszer (buszrendszer)

7. Adatok áramlása...

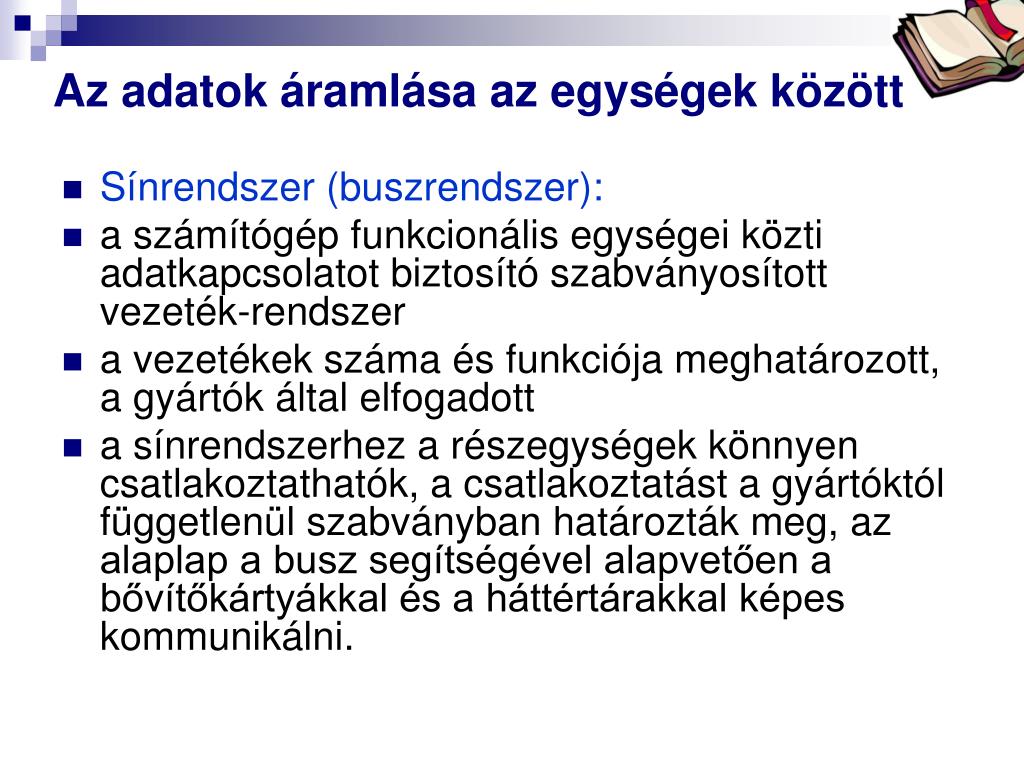

8. Az adatok áramlása az egységek között • Sínrendszer (buszrendszer): • a számítógép funkcionális egységei közti adatkapcsolatot biztosító szabványosított vezeték-rendszer • a vezetékek száma és funkciója meghatározott, a gyártók által elfogadott • a sínrendszerhez a részegységek könnyen csatlakoztathatók, a csatlakoztatást a gyártóktól függetlenül szabványban határozták meg, az alaplap a busz segítségével alapvetően a bővítőkártyákkal és a háttértárakkal képes kommunikálni.

9. Buszrendszer (sínrendszer) fajtái I. • Az alaplapon a processzoron belül, és a processzor által közvetlenül elérhető egységek (pl. RAM) közti kommunikációt a belső vagy helyi busz, míg a többi kommunikációt a külső busz bonyolítja. • Ha a funkcionális egységek nem az alaplapon találhatóak, akkor kétféle csatlakoztatási lehetőség létezik: alaplapra integrált csatlakozó, illetve a bővítőkártyával csatlakoztatott eszköz.

10. Buszrendszer (sínrendszer) fajtái II. • Attól függően, hogy milyen feladatokat látnak el és milyen adatok áramlanak rajtuk keresztül különböző típusú buszokat különböztetünk meg. • Az adatok funkciója szerint 3 különböző buszt különböztetünk meg:adatbuszcímbuszvezérlőbusz • Pl.: a memóriacellák kiválasztásához használt buszt címbusznak, míg a kiválasztás után az adatok továbbítását lehetővé tevő buszt adatbusznak hívjuk.

11. A buszrendszer jellemzői részletesen • Jellemzői:buszszélesség (bit) – vezetékek száma,működési frekvencia (Hz – ejtsd.: herc)adatátviteli sebesség (MB/s – megabájt) • A működési frekvencia mérőszáma megmutatja, hogy az adott buszon egy másodperc alatt hányszor változhat a jelvezetékek állapota az átvitel során. • A busz teljes sávszélességét, azaz azt, hogy adott időegység alatt milyen mennyiségű adat vihető át rajta a buszszélesség és a busz frekvenciájának szorzata adja. • Példa:egy 32-bites, 33 MHz-en (megaherc) üzemelő buszon elméletileg 32×33 millió bit, azaz 1056 megabitnyi adat vihető át egyetlen másodperc alatt.

12. A számítógép blokkvázlata

13. A sínrendszerre épülő struktúra

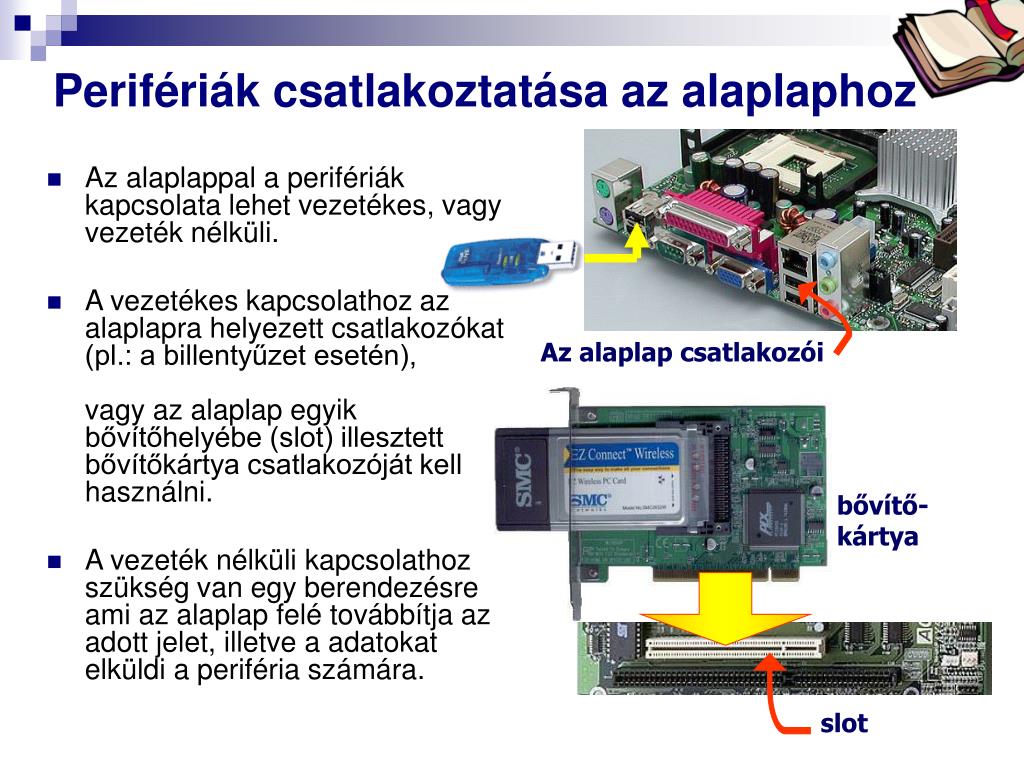

14. Perifériák csatlakoztatása az alaplaphoz • Az alaplappal a perifériák kapcsolata lehet vezetékes, vagy vezeték nélküli. • A vezetékes kapcsolathoz az alaplapra helyezett csatlakozókat (pl.: a billentyűzet esetén),vagy az alaplap egyik bővítőhelyébe (slot) illesztett bővítőkártya csatlakozóját kell használni. • A vezeték nélküli kapcsolathoz szükség van egy berendezésreami az alaplap felé továbbítja az adott jelet, illetve a adatokat elküldi a periféria számára. Az alaplap csatlakozói bővítő-kártya slot

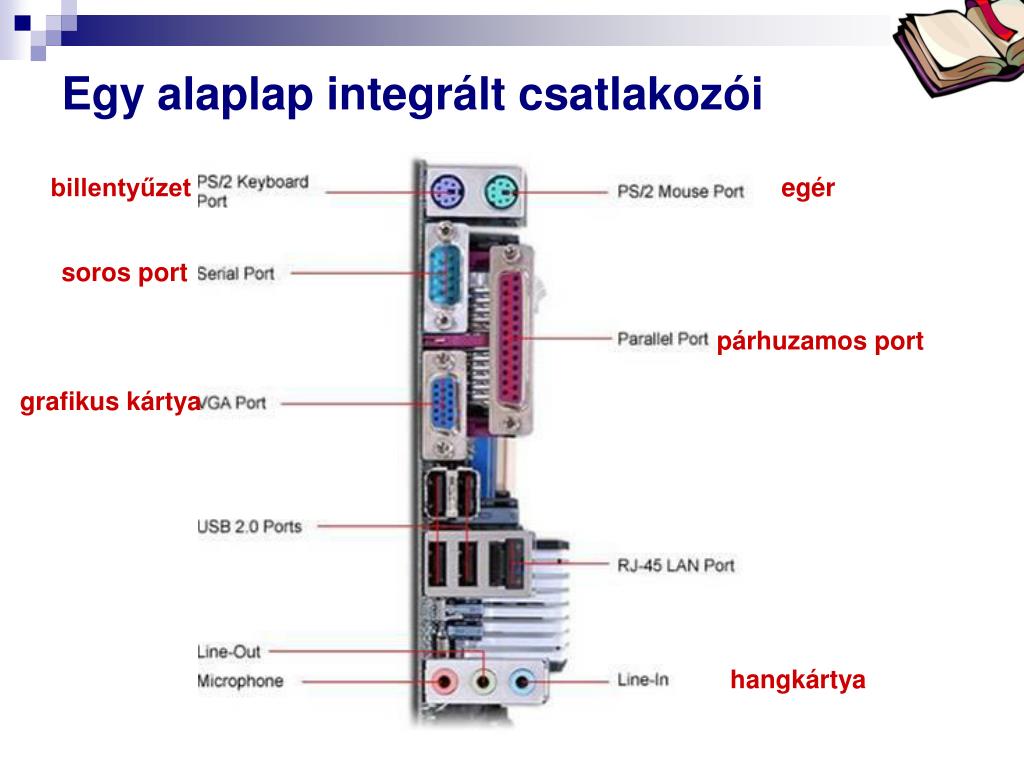

15. Egy alaplap integrált csatlakozói billentyűzet egér soros port párhuzamos port grafikus kártya hangkártya

16. Vezetékes interfészek

17. A tárgyalt vezetékes interfészek • Soros port (RS 232C) • Párhuzamos port – Centronics-interfész ISA • AT interfész • PS/2 • ISA busz • EISA busz • PCI busz • PCI express • USB busz • IDE, EIDE (PATA) busz • SCSI busz • AGP busz • SATA busz • FireWire

18. Soros Port (RS 232C) • A port az alaplap és valamely lassabb adatátvitelt igénylő periféria közötti adatmozgást biztosítja. • A soros port a PC előtti nagyszámítógépek csatolófelülete volt. • A soros porton egy bájt bitjei egymás után haladnak át. Az alaplapon legalább 1 soros port található, ami 9 pólusú, de van 25 pólusú is. • Jellemző eszközök:egér, külső modem …

19. A soros port csatlakozói • A csatlakozók ma 9 pólusúak, de használtak25 pólusút is.

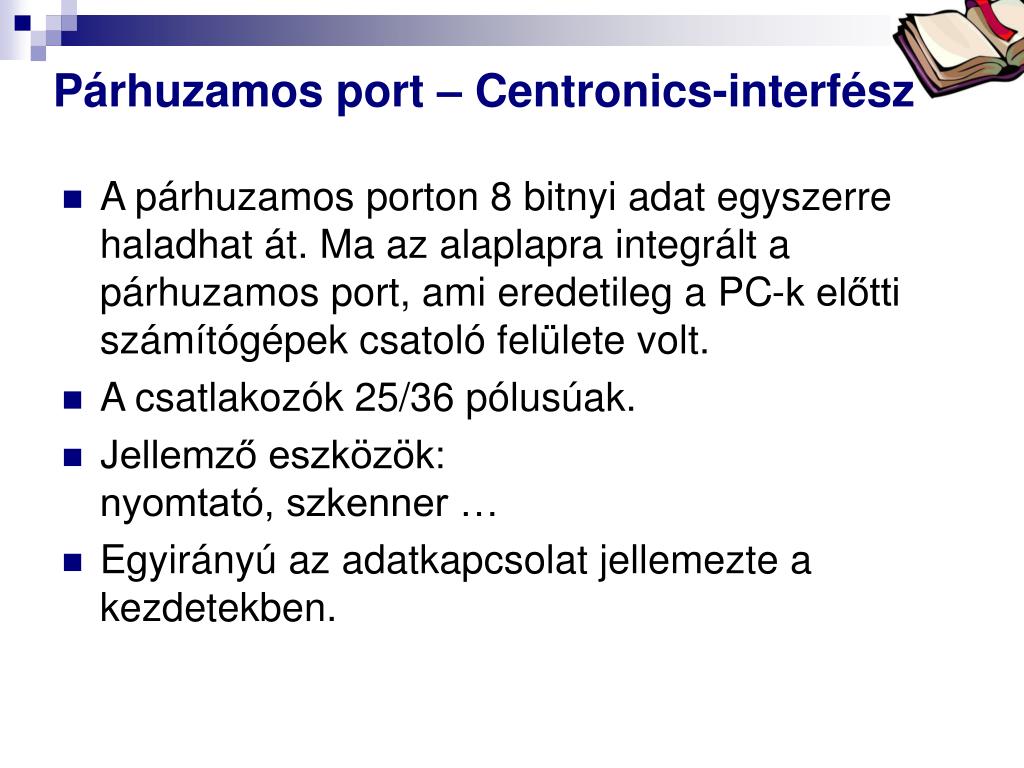

20. Párhuzamos port – Centronics-interfész • A párhuzamos porton 8 bitnyi adat egyszerre haladhat át. Ma az alaplapra integrált a párhuzamos port, ami eredetileg a PC-k előtti számítógépek csatoló felülete volt. • A csatlakozók 25/36 pólusúak. • Jellemző eszközök:nyomtató, szkenner … • Egyirányú az adatkapcsolat jellemezte a kezdetekben.

21. Párhuzamos port csatlakozói • A csatlakozók 25/36 pólusúak.

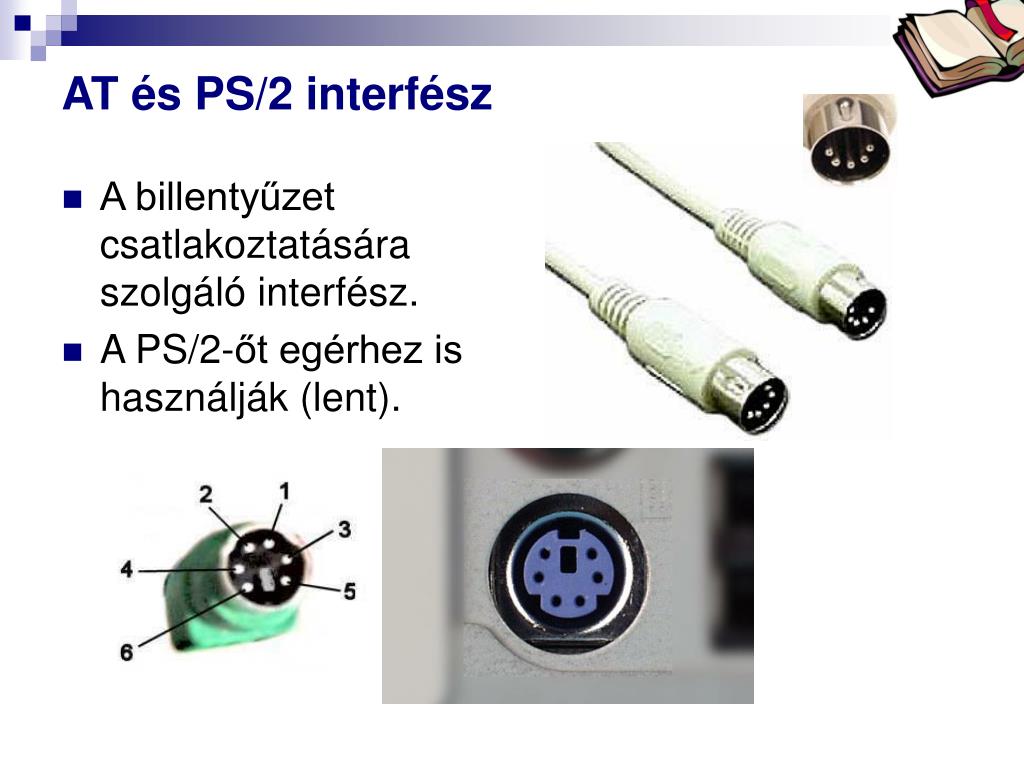

22. AT és PS/2 interfész • A billentyűzet csatlakoztatására szolgáló interfész. • A PS/2-őt egérhez is használják (lent).

23. ISA (industry standard architecture) • Az IBM kompatibilis PC-k szabványos busza, nevezik AT-busznak is. • Az alaplapi bővítőhelyekbe (slot) helyezett ISA kártyához csatolandó az eszköz. • Szélessége: 16 bit (adatvezeték) Órajele: max. 8 MHzAdatátviteli sebessége: 5 MB/s.

24. ISA kártya és slot • Két különböző hosszúságú érintkezősora van.

25. EISA (extended ISA) • Az IBM kompatibilis PC-k szabványos busza, konkurencia volt az IBM MCA-busza. • Az alaplapi bővítőhelyekbe (slot) helyezett EISA kártyához csatolandó az eszköz. (ISA is kerülhet ide.) • Szélessége 32 bit, adatátviteli sebessége: 33 MB/sórajel: 8,33 MHz

26. EISA kártya és slot • Az ISA is illeszthető a slotba.

27. PCI (peripheral component interconnector) • Az Intel cég önálló buszrendszere. • Az alaplapi bővítőhelyekbe (slot) helyezett PCI kártyához csatolandó az eszköz. • Önálló, külön vezérlője van, így órajele a processzorétól független. • Szélessége: 32 (64) bit,adatátviteli sebessége: 132 MB/sórajele: 33 MHz.

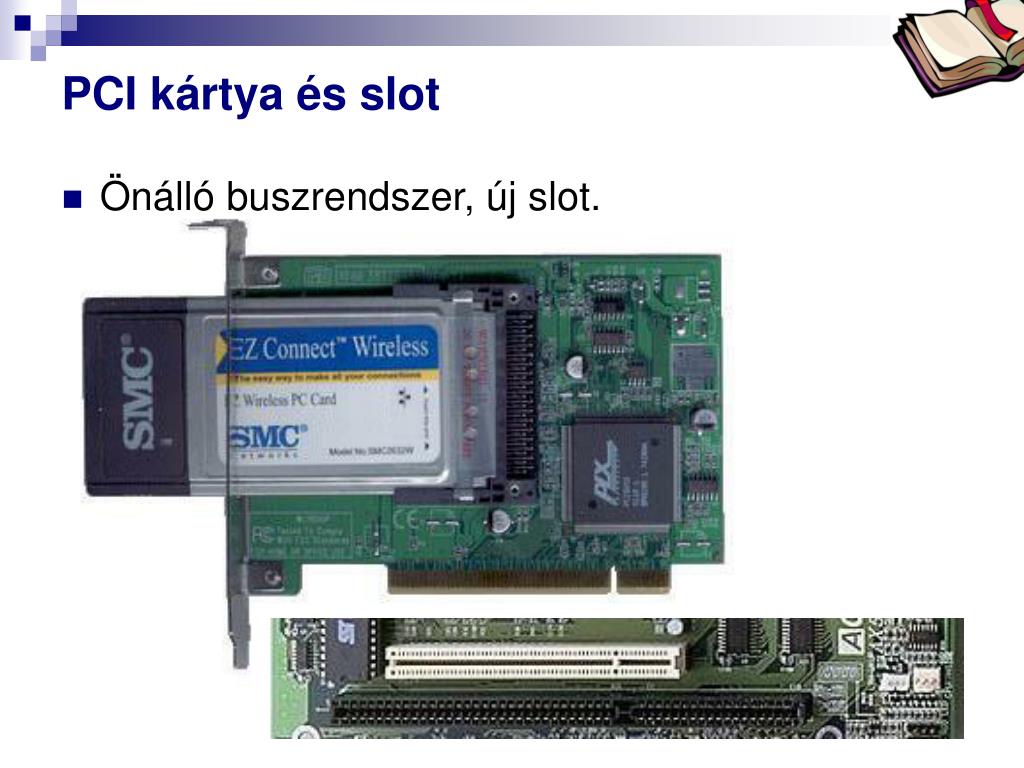

28. PCI kártya és slot • Önálló buszrendszer, új slot.

29. PCI express

30. USB (universal serial bus) • A számítógép nagy adatátviteli sebességet igénylő egységeivel használták eleinte, de mára nagyon sok perifériát gyártanak ilyen csatlakozó felülettel, az adatok egymás után, azaz sorosan küldi át. • Adatátviteli sebesség:12 Mbit/s • Egyéb jellemzők:több eszköz fűzhető össze (hub-digitális jelek frissítése, továbbadása), működés közbeni csatlakozás, tápellátás biztosítása, a kábel legfeljebb 5 méter lehet, a csatlakoztatott eszköz automatikus felismerése (Plug and play), max 127 eszköz csatlakoztatható.

31. USB csatlakozók • Valóban univerzális.

32. IDE (integrated device equipment) • Merevlemezek illesztőfelülete, de a vezérlő elektronika a merevlemezben található, csak a bővítő sín jeleit kell a meghajtóig elvinni. • Adatátviteli sebesség: 1-4 MB/s • Egyéb jellemzők:2 eszköz fűzhető össze,max. 504 MBájt merevlemezes kapacitás • Két csatoló: MASTER, SLAVE? CS – Cable select

33. IDE csatoló képe

34. EIDE (enhanced ide) • IDE kompatibilis • Merevlemezek illesztőfelülete, de a vezérlő elektronika a merevlemezben található, csak a bővítő sín jeleit kell a meghajtóig elvinni. • Egyéb jellemzők:2 eszköz fűzhető össze,merevlemez kapacitás 8,4 Gbájt

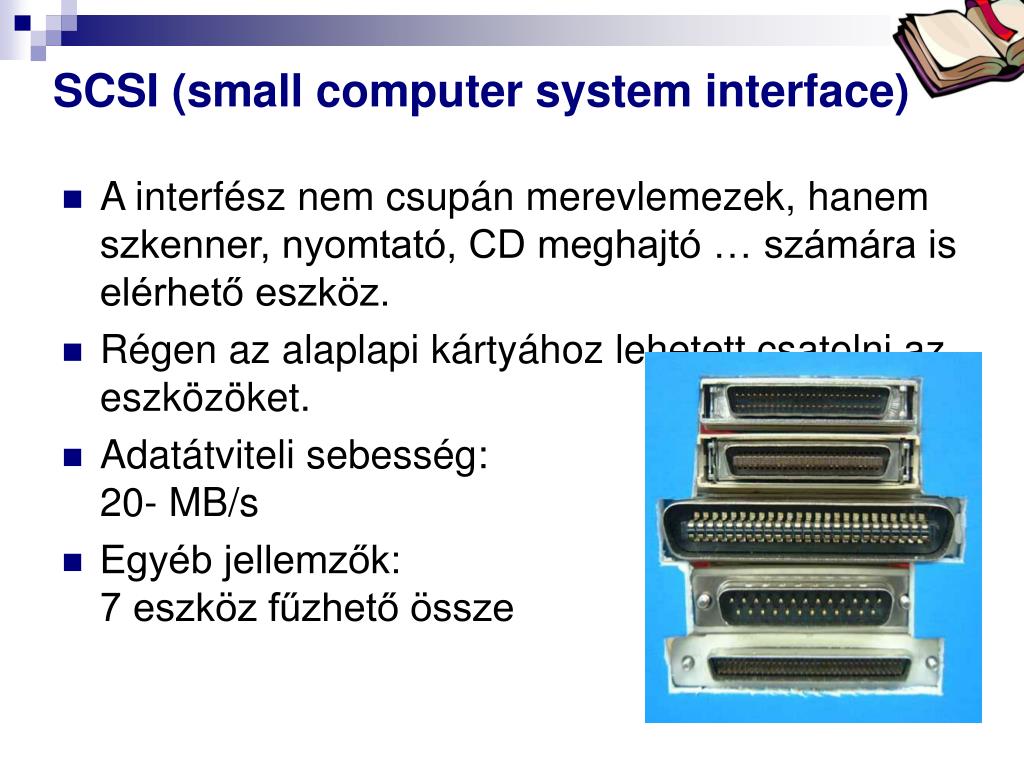

35. SCSI (small computer system interface) • A interfész nem csupán merevlemezek, hanem szkenner, nyomtató, CD meghajtó … számára is elérhető eszköz. • Régen az alaplapi kártyához lehetett csatolni az eszközöket. • Adatátviteli sebesség:20- MB/s • Egyéb jellemzők:7 eszköz fűzhető össze

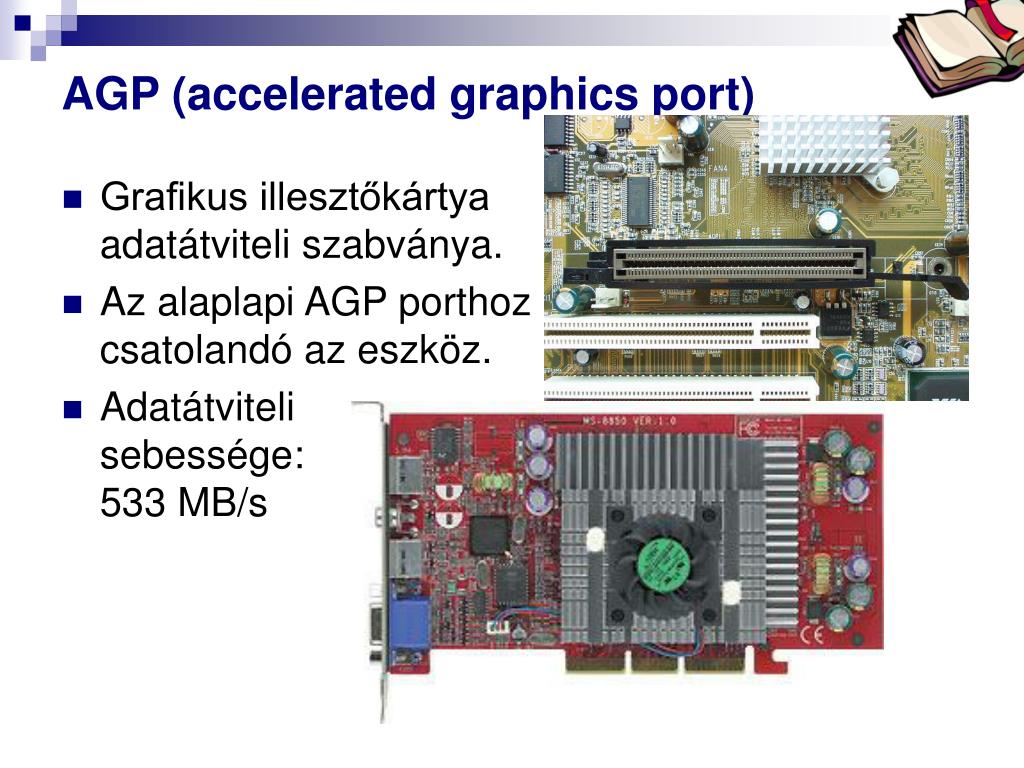

36. AGP (accelerated graphics port) • Grafikus illesztőkártya adatátviteli szabványa. • Az alaplapi AGP porthoz csatolandó az eszköz. • Adatátvitelisebessége:533 MB/s

37. SATA csatlakozók az alaplapon • SATA: soros adatátvitelű buszszabvány • Alaplap:ECS PF5 Extreme

38. SATA 7 pin

39. SATA kábelek (adat- és tápkábel)

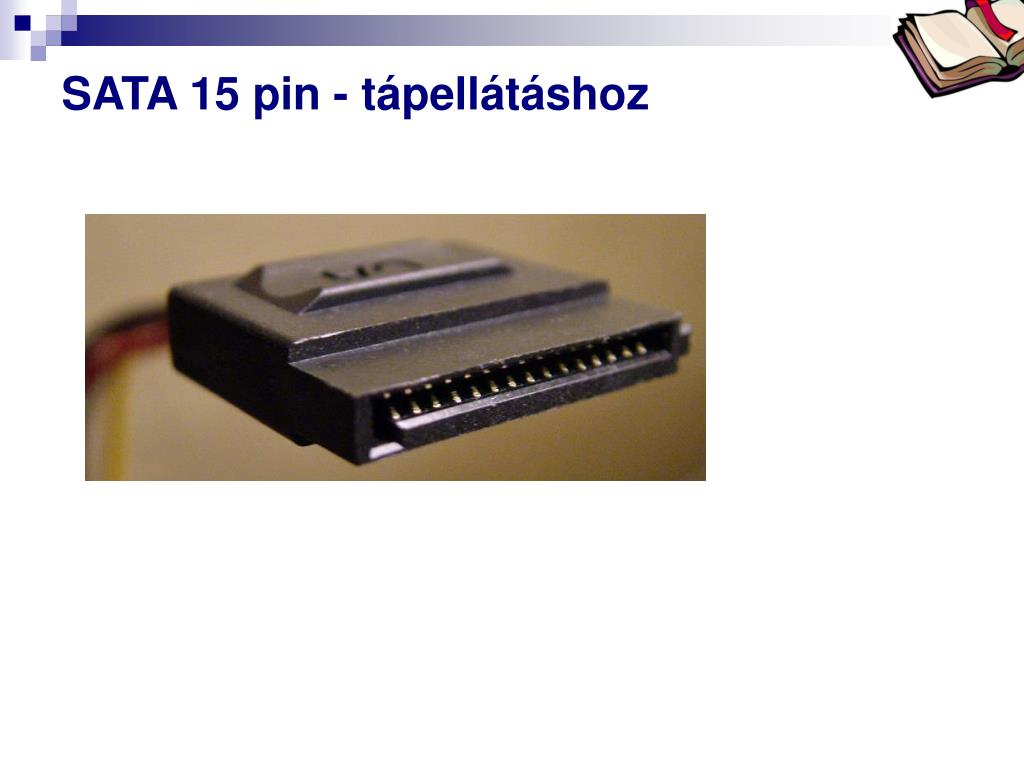

40. SATA 15 pin - tápellátáshoz

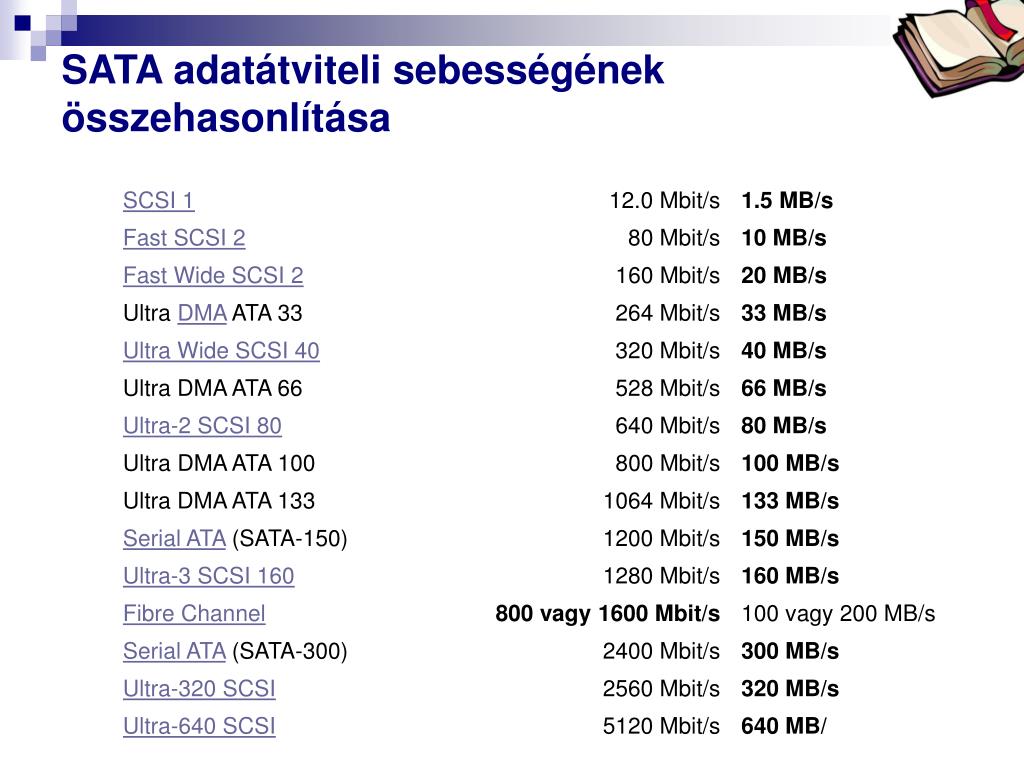

41. SATA adatátviteli sebességének összehasonlítása

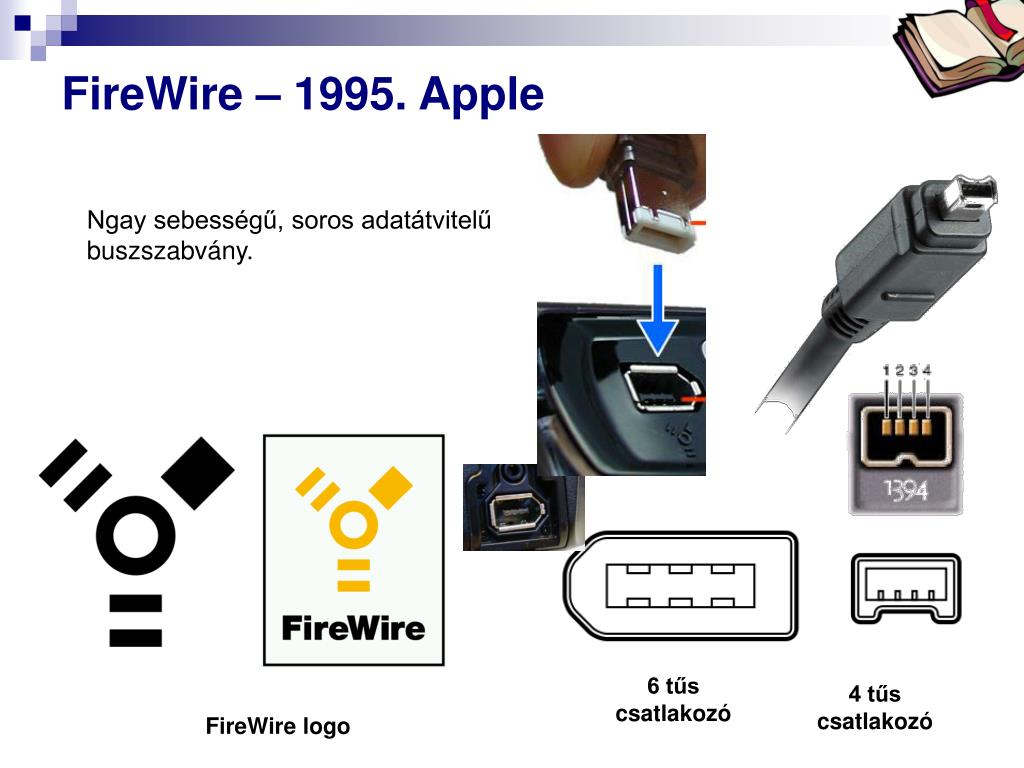

42. FireWire – 1995. Apple Ngay sebességű, soros adatátvitelű buszszabvány. 6 tűscsatlakozó 4 tűscsatlakozó FireWire logo

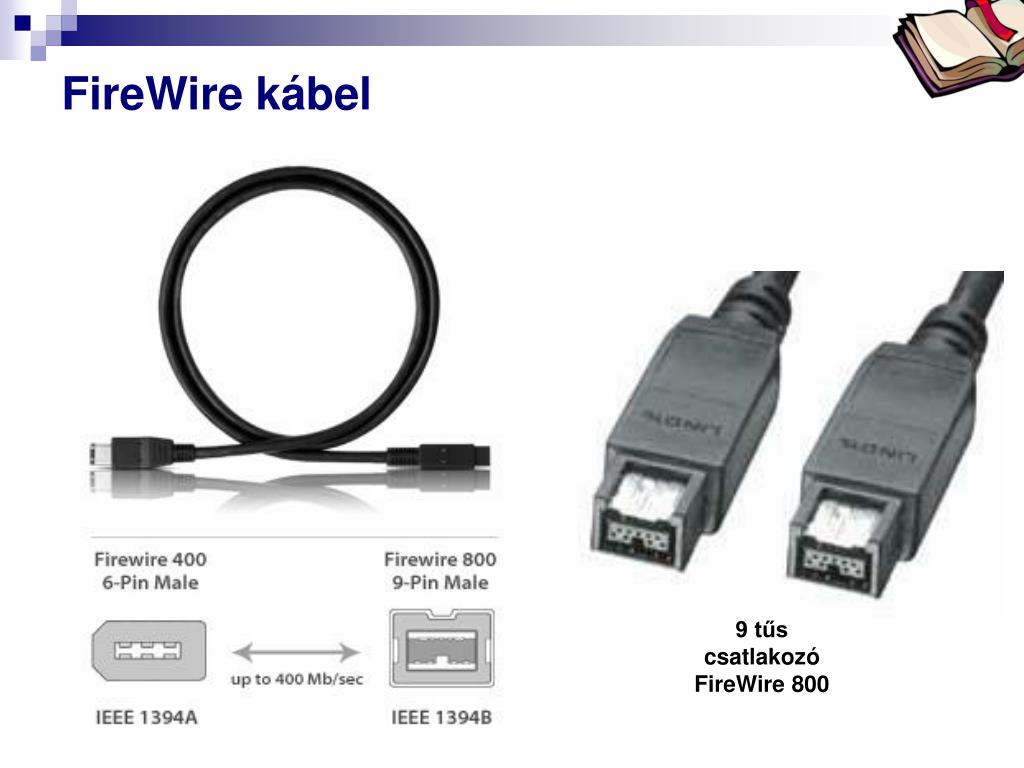

43. FireWire kábel 9 tűscsatlakozóFireWire 800

44. FireWire csatlakozók • FireWire IEEE1394B port (9-pin) • FireWire IEEE1394A port (6-pin) • FireWire IEEE1394A port (4-pin) • Max 100/200/400/800 Mbps

45. Külső PC-s interfészek

46. Eszközök sávszélességének listájaA Wikipédiából, a szabad lexikonból.

47. Vezeték nélküli interfészek

48. A tárgyalt vezeték nélküli interfészek • rádiós • rádiófrekvenciás kapcsolat (IEEE 802.11) • Bluetooth • fény alapú • infravörös port • lézerkapcsolat

49. Rádióferkvenciás kapcsolat (IEEE 802.11) • Helyi számítógép-hálózatok kiépítésénél alkalmazzák • Gyakori a védjegy miatt a WiFi elnevzés • Jelenelegi adatátviteli sebessége:56 Mbit/s

50. Bluetooth • A technológia kifejlesztésénél elsősorban a mobiltelefonok játszottak nagy szerepet. • Adatátviteli sebessége:1 Mbit/s, azaz 128 bájt/s.
