  1. 眼科中的DICOM, 新增强型多帧对象举例 Herman Oosterwijk Add logo if desired

  2. 增强型多帧 • 目标: 该演示文稿将回答下列问题: • 新一代增强型多帧DICOM对象的主要功能特点是什么, 如何理解这种新类型的对象, 典型增强型多帧的外表特征是什么, 尤其是对于OCT(光学相干断层扫描)

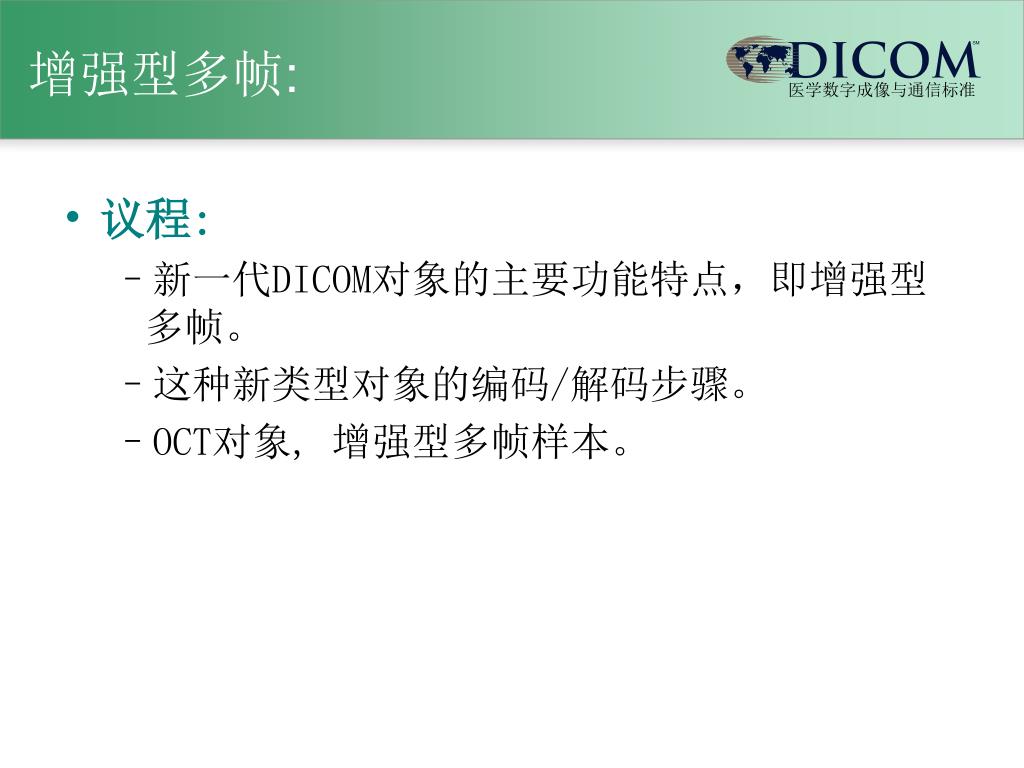

  3. 增强型多帧: • 议程: • 新一代DICOM对象的主要功能特点，即增强型多帧。 • 这种新类型对象的编码/解码步骤。 • OCT对象, 增强型多帧样本。

  4. 传统多帧对象: 向量 • 单一图像, 多帧 • US, NM, XA, RF, SC, VL • 结构简单: • 帧 • 帧率 • 帧索引指针 • 帧增量指针 (NM)

  5. 增强型多帧: • 为什么是新一代对象： CT、MR、眼科、乳腺层析X射线照相法、 XA、RF • 成像正从片段(2-D)像素转变至voxels (3-D)及以上(n-D), 即时间、空间、频率、流程：功能性成像（CTA等） • 简单的“检查-序列-图像”层次不再能满足使用恰当挂片协议的组织、观察、浏览和分拣要求。 • 序列的文本说明留有猜测的空间。

  6. 应用实例: 心脏成像

  7. 增强型多帧: • 解决办法: 增强型多帧 • 需要许多属性（类型1） • 如果可以，编码属性内容 • 多维定义 • 头尺寸减少 • 协议效率: 1000片段CT • 1000倍C-Store RQ…RS vs 1倍RQ…RS • 一种（ONE）结构作为所有新SOP类（ CT, MR, XA, RF, OCT, MG…）的模板

  8. 5 5 5 4 4 4 3 3 3 2 2 2 1 1 1 时间 (1) 空间 (2) 维举例: 3 \ 1 \ 3 维指数值 5 触发延迟时间 ID 1 栈 ID=1 100 分钟 • 维指数 (3): • 触发延迟时间 • 栈ID • 位置 50 分钟 ID 2 1 0 分钟 ID 3 时间

  9. 增强型多帧编码: • 固定每帧: • 名称, ID…. • 登陆号 ，检查ID… • KV, mA…. • 方位…. • 排数、列数、比特数 • 分裂头: • 固定信息 • 可变信息(尽量维持在最小值) • 介于两者之间的一些信息(对比) 头 部分1 • 单帧/多帧变量: • 位置 • 时间 • 结疤类 头 部分2 帧内像素

  10. 增强型多帧: • 头部分2 (变量) 定义: • 作为“功能组”实施:有0、1、或更多项的SQ • 在多帧功能组模型中作为“宏”的证明文件。 • 普通功能组、用于多重模态，如“帧内容宏”。 • 尺寸结构和串联是“一般的”：多帧功能组和尺寸模型。 • 模态专用功能组，如用于MR、眼科等的。

  11. 其他属性 共享功能组序列 功能组宏 由所有帧共享 功能组A宏 > É.. 功能组K宏 > 每帧功能组序列 项1（帧1） 功能组B宏 > 重复序列 各个别帧的功能组宏 功能组C宏 > É.. 功能组M宏 > 项2（帧2） 功能组B宏 > 功能组C宏 > É.. 像素数据 功能组M宏 > É.. 帧1 项n（帧n） 功能组B宏 > 帧2 功能组C宏 > É.. É.. 功能组M宏 > 其他属性 帧n 备注：功能组宏A、B、C等是解释多帧功能组的例子。实际功能组序列在其他地方确定。 功能组:

  12. 多帧功能组: 共享属性 每帧属性 像素数据

  13. OPT多帧图像实例:

  14. 眼科: IOD:

  15. 多种功能组模型 属性

  16. 眼科层析X射线照相法 功能组宏

  17. 增强型多帧: • 实施问题: • 由卖方支助，尤其是PACS存档和更多工作站：增长，但缓慢。 • 混合环境: 新和旧, 尤其是对于已经建立的模态(CT, MR, XA, RF)。 • 处理很大的文件：串联（ OCT不允许）-分裂为最小多帧。 • 帧级可检索: 被加入标准。

  18. 结论: • 增强型多帧新对象在DICOM中进行确定，一些用于现有模态，一些则用于新模态。 • 这些新对象为n-D (尤其是动态的)对象提供更好的互用性，允许较为复杂的显示协议，性能更好。 • 模态以及较小级别PACS系统的模态开始支持它；混合环境不可避免。

  19. 谢谢! Herman Oosterwijk: herman@otechimg.com www.otechimg.com
