Presentation Transcript

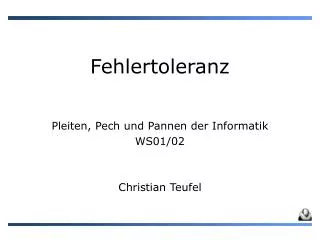

Fehlertoleranz l.jpg

Fehlertoleranz

Pleiten, Pech und Pannen der Informatik

WS01/02

Christian Teufel


Slide2 l.jpg

Einführung

The Patriot Missile Failure

25.02.1991 - Golfkrieg

Amerikanische Patriot-Rakete verfehlt irakische Scud-Rakete.

28 Todesopfer – 100 Verletzte

Verfehlte Scud-Rakete trifft amerikanische Kaserne.

Ursache - Rundungsfehler

Ungenaue Berechnung der Zeit seit Systemstart, da

interne Uhr in zehntel Sekunden rechnet.

Christian Teufel


Slide3 l.jpg

Einführung

The Patriot Missile Failure

Berechnung der verstrichenen Zeit in sec = Systemuhr * 1/10.

Binärdarstellung von 1/10:

0.0001100110011001100110011001100...

24bit Register kürzte Binärdarstellung auf:

0.00011001100110011001100 => approx. Fehler 9,5*10^(-8)

Nach 100 Betriebstunden Fehler von 9.5*10^(-8)*3.6*10^6=0.34s

v(Scud) = 6034km/h => Scud ca. 0,57km weiter als berechnet.

Folge: Scud - Rakete außerhalb des „Aufspührsystems“!

Christian Teufel


Slide4 l.jpg

Einführung

Einsatzorte fehlertoleranter Systeme

Anwendungen mit extremer Lebensdauer

z.B. Raumfahrt

Sicherheitskritische

Anwendungen

z.B. Medizintechnik

Verlängerung der Wartungsintervalle

z.B. räumlich weitverteilt

Hohe Anforderungen an Verfügbarkeit

z.B. Telekommunikation

Christian Teufel


Slide5 l.jpg

Überblick

  • Einführung

  • Fehler

    - Grundbegriffe

    - Klassifizierung

    - Umgang

  • Fehlertoleranz

    - Fehlerentdeckung

    - Fehlerbehebung, Fehlerkompensation

    - Redundanz

  • Techniken der Fehlertoleranz

    - Hardware

    - Software

  • Fazit

Christian Teufel


Slide6 l.jpg

Fehler - Grundbegriffe

fault

Fehler(ursache)

Grund, der das

System zu einem

inkorrekten macht.

z.B.

Designfehler

error

Fehl(er)zustand

Fehlerauswirkung

Lokalisierbare Aus-

wirkung im

Systemzustand.

z.B.

Fehlerhafte Werte

in Variablen

failure

Versagen

Sichtbare

Abweichung vom

Normalen

Verhalten.

z.B.

Flugzeugabsturz

Christian Teufel


Slide7 l.jpg

Fehler - Klassifikation

Wann gerät er in das System?

Warum wurde er gemacht?

Worin liegt sein Ursprung?

Fehler

Wer hat ihn gemacht?

Wie lange dauert seine Wirkung an?

Wo ist er lokalisiert?

Was sind seine Auswirkungen?

Christian Teufel


Slide8 l.jpg

Fehler - Umgang

  • Zur Entwicklungszeit:

  • Formale Methoden

  • Software Engineering

  • Reviews, Testen

  • Lokalisierung

  • Analyse

  • Behebung

  • Zur Laufzeit:

  • Fehlerentdeckung

  • Fehlerlokalisierung

  • Fehlermeldung

  • Fehlerbehebung

Fehlertoleranz

Fehlervermeidung

Christian Teufel


Slide9 l.jpg

Fehlerentdeckung

Replikation

Umkehrungstests

Konsistenztests

Zeitüberprüfung

Codierungstests

Diagnoseläufe

Ergebnisvergleiche

Probe

Datenstrukturtests

Erkennung von Deadlines

Prüfsummen

Speichertests

Christian Teufel


Slide10 l.jpg

Fehlerbehebung und -kompensation

Rückwärtsfehlerbehebung

Vorwärtsfehlerbehebung

Fehlerkompensation

(Fehlermaskierung)

Rücksprung zu gespeicherten

Rücksetzpunkten.

Allgemein, systematisch, aufwändig

wegen Fehlerlokalisierung.

Korrigierende Vorausberechnung.

erfordert Schadensbestimmung,

sehr speziell.

Funktionsausfall wird behoben nicht

aber der Fehlzustand.

Erfordert Redundanz.

(Schnell, benötigt n-von-m System,

teuer.)

Christian Teufel


Slide11 l.jpg

Redundanz

Redundanz:

Teil des Systems, der bei Fehlerfreiheit nicht notwendig wäre.

Strukturelle Redundanz:

Vervielfältigung von

Komponenten (baugleiche/

alternative Entwürfe).

Zeitliche Redundanz:

Zusätzliche Zeit für wieder-

holte Ausführung (retry).

Funktionale Redundanz:

Zusätzliche, unterstützende

Komponenten (Sensoren).

Informationsredundanz:

Zusätzliche Information

(Prüfbits, Zähler).

Ausnahmebetrieb: dynamische Redundanz

Normalbetrieb: statische Redundanz

Christian Teufel


Slide12 l.jpg

Techniken - Hardware

Triple Modular Redundancy (TMR)

1

2

Voter

Eingabe

Ausgabe

3

Christian Teufel


Slide13 l.jpg

Techniken - Hardware

Reservekomponenten

fault

detection

1

switch

2

„heiße“ Reserve

Christian Teufel


Slide14 l.jpg

Techniken - Hardware

Selbstprüfende Paare

1

Ausgabe

2

Vergleich

Fehlermeldung

Eingabe

1

Vergleich

2

Vergleich

Christian Teufel


Slide15 l.jpg

Techniken - Software

recovery blocks

1

Akzeptanz-

test

passed

failed

2

Akzeptanz-

test

passed

failed

3

Akzeptanz-

test

passed

failed

Christian Teufel


Slide16 l.jpg

Techniken - Software

n-version programming

1

2

Voter

Eingabe

Ausgabe

3

Christian Teufel


Slide17 l.jpg

Fazit

Fehlertoleranz sollte nur ein zusätzliches Verfahren sein und

nicht andere Verfahren zur Konstruktion korrekter Systeme

ersetzen.

Fehlertoleranz erhöht die Systemkomplexität deutlich.

Fehlertoleranz ist im allgemeinen teuer.

Murphys Gesetz – wenn etwas schiefgehen kann, dann wird es

auch schiefgehen – gilt immer!

Christian Teufel
