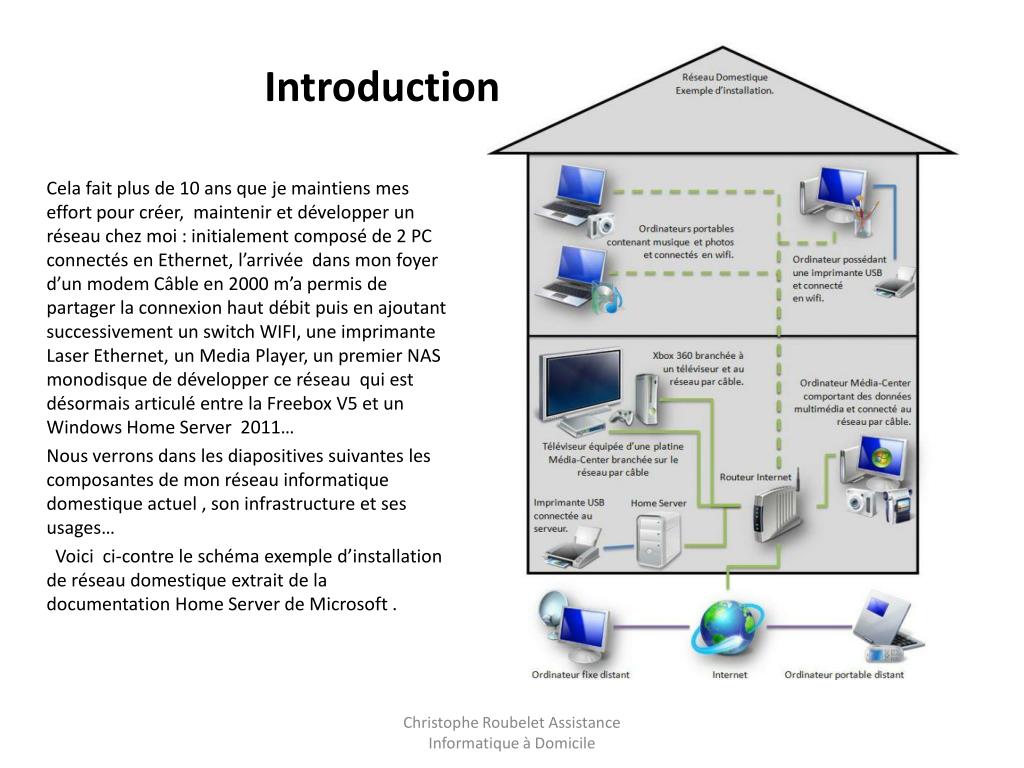

  1. Introduction Cela fait plus de 10 ans que je maintiens mes effort pour créer, maintenir et développer un réseau chez moi : initialement composé de 2 PC connectés en Ethernet, l’arrivée dans mon foyer d’un modem Câble en 2000 m’a permis de partager la connexion haut débit puis en ajoutant successivement un switch WIFI, une imprimante Laser Ethernet, un Media Player, un premier NAS monodisquede développer ce réseau qui est désormais articulé entre la Freebox V5 et un Windows Home Server 2011… Nous verrons dans les diapositives suivantes les composantes de mon réseau informatique domestique actuel , son infrastructure et ses usages… Voici ci-contre le schéma exemple d’installation de réseau domestique extrait de la documentation Home Server de Microsoft . Christophe Roubelet Assistance Informatique à Domicile

  2. Ma connexion Internet résidentielle : Mon réseau informatique domestique est architecturé autour d’une Box internet C’est une Freebox V5 à ce jour qui a remplacé une Freebox V4 et le switch WIFI Netgear lors de l’éligibilité TV SD de ma ligne) : Raccordée actuellement en offre : Freebox dégroupé total NRA : PEC31 Longueur : 3122 mètres Affaiblissement : 33 dB Votre ligne permet de bénéficier des services de Télévision de la Freebox Votre ligne est raccordée à un DSLAM compatible ADSL2+ IP V6 est activé Christophe Roubelet Assistance Informatique à Domicile

  3. Périphériques réseaux (Norme) • Imprimante Laser Monochrome Lexmark E120 N (100Mbps) • Décodeur CanalSatLeCube (100Mbps) • Décodeur FreeHD (100Mbps/ CPL) • Freebox V5 (Switch 100Mbps/WIFI N/CPL) • Switch D-link 1005-D (5 x 1 Gbps) • Console Wii (Wifi G) Christophe Roubelet Assistance Informatique à Domicile 0698330775

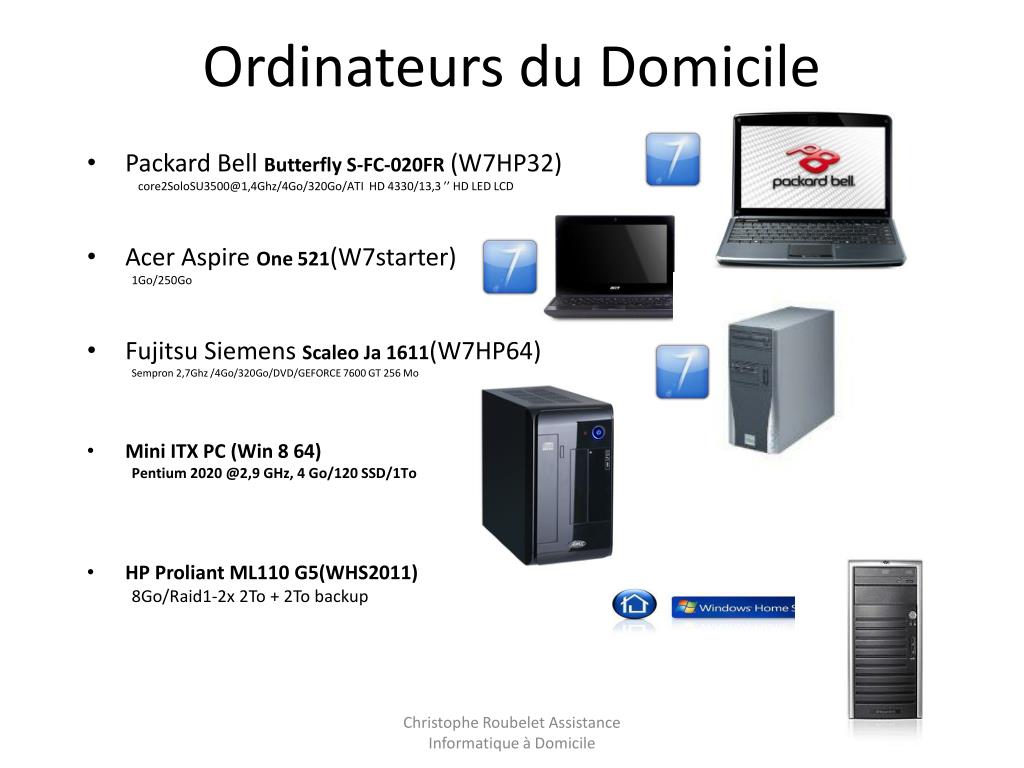

  4. Ordinateurs du Domicile • Packard Bell Butterfly S-FC-020FR (W7HP32) core2SoloSU3500@1,4Ghz/4Go/320Go/ATI HD 4330/13,3 ’’ HD LED LCD • Acer Aspire One 521(W7starter) 1Go/250Go • Fujitsu Siemens Scaleo Ja 1611(W7HP64) Sempron 2,7Ghz /4Go/320Go/DVD/GEFORCE 7600 GT 256 Mo • Mini ITX PC (Win 8 64) Pentium 2020 @2,9 GHz, 4 Go/120 SSD/1To • HP Proliant ML110 G5(WHS2011) 8Go/Raid1-2x 2To + 2To backup Christophe Roubelet Assistance Informatique à Domicile

  5. Cuisine Mezzanine Atelier Bureau Salon Aile nuit Infrastructure Réseau du domicile • : • 6 lignes Cat 6 STP ( prises murales RJ45) entre le bureau et l’atelier dans le garage • 1 ligne entre le coin TV et l’atelier • 2 freeplugs (CPL) entre les 2 box Free, du WIFI N pour les terminaux mobiles et la Wii (Mezzanine) Réalisé à partir du plan 2D côté du constructeur Mas Toulousain scanné et décalqué dans le freeware Sweet Home 3D voici un plan 3D de mon domicile Un grand volume ouvert dit coin jour est réparti en une cuisine américaine Une salle à manger Dans le recoin bureau la Laser Lexmarket le PC Fujitsu sont connectés à la Freebox Le Cube est branché à une prise murale adossé au garage où est aménagé l’atelier L’aile nuit comprend 3 chambres, 1 salle de Bain et 1 Salle de douche Christophe Roubelet Assistance Informatique à Domicile

  6. L’ Atelier Informatique dans le garage L’atelier aménagé dans le garage de mon domicile me permet de disposer d’un plan de travail pour les machines de mes clients de passage: confortable ( Station assise ou debout, éclairage , ventilation ) Rayonnage important à proximité pour les composants, les outils , les accessoires … connecté grâce au câblage réalisé depuis le bureau en Ethernet Cat6 me permet d’interconnecter sur le Switch Gigabit 5 ports D-Link La FreeBox et le reste du réseau dont l’imprimante le Home Serveur le MiniPC Win 8 Le PC du client sur lequel je travaille Un écran Samsung LCD 172X (DVI & VGA) est fixé sur un bras articulé et un Switch KVM VGA/USB/jack audio pour 2 PCs Belkinpermet de travailleralternativementsurdeux PC depuis le même poste de travail sans compter le bureau distant Windows Home Server Christophe Roubelet Assistance Informatique à Domicile

  7. Protection électrique des équipements du réseau domestique • Onduleur - MGE Ellipse ECO 650 USB FR • Atelier (Serveur/ecran / switch / Mini PC / PC de passage) • Onduleur – RielloiDialogPlus 40 • Bureau (Fujitsu Siemens –Moniteur HP 23 ‘’ HD) • Multiprises NGS Surge 700 • Bureau Filtre ADSL /220 V ( Imprimante Laser et divers chargeurs de Smartphones) • SecurityproParafoudre 6KV • Salon TV/DVD/LeCube/HP2.1/Coax Satellite Christophe Roubelet Assistance Informatique à Domicile

  8. Services Hébergés sur Mon Serveur Windows • Sauvegarde automatisée et centralisée des Ordinateurs Windows 8/7/Vista/XP du domicile • Serveur de fichiers perso et clients • Serveur Multimédia DLNA • Windows Server Update Services • Serveur Cloud Personnel • Hôte de machines virtuelles VirtualBox(Vista/Seven) Christophe Roubelet Assistance Informatique à Domicile
