감천항 LCC 적용사례. 출처 : CM 컨설팅. 사례 현장개요 및 현황 현장 소재지 : 부산시 서구 감천동 동측 공유 수면 공사내용 : 20,000 톤급 선박접안시설 ( 안 벽 ) 1,193M 공업지구 부지조성 : 55,000 평 상수도 , 전기 , 도로포장 등 소요장비 : 4,000 여대의 해상 및 육상장비 소요인원 : 연인원 15 만 5 천명 현장상황 :
E N D
감천항 LCC적용사례 출처 : CM 컨설팅
사례 현장개요 및 현황 • 현장 소재지 : 부산시 서구 감천동 동측 공유 수면 • 공사내용: • 20,000톤급 선박접안시설 (안 벽) 1,193M • 공업지구 부지조성 : 55,000평 • 상수도, 전기, 도로포장 등 • 소요장비 : 4,000여대의 해상 및 육상장비 • 소요인원 : 연인원 15만 5천명 • 현장상황 : • 강남, 영광 구간 : 횟집, 해녀, 선가 등 가옥밀집, 통선, 어선 등 • 선박출입 빈번 • 동양구간 : 동양 시멘트 공장 위치 • 미행구간 : 멸치어장, 김, 파래, 미역 등 양식장 및 어촌마을 형성.
주요 공종 시공 단면 • 감천항 매립현장 배치도

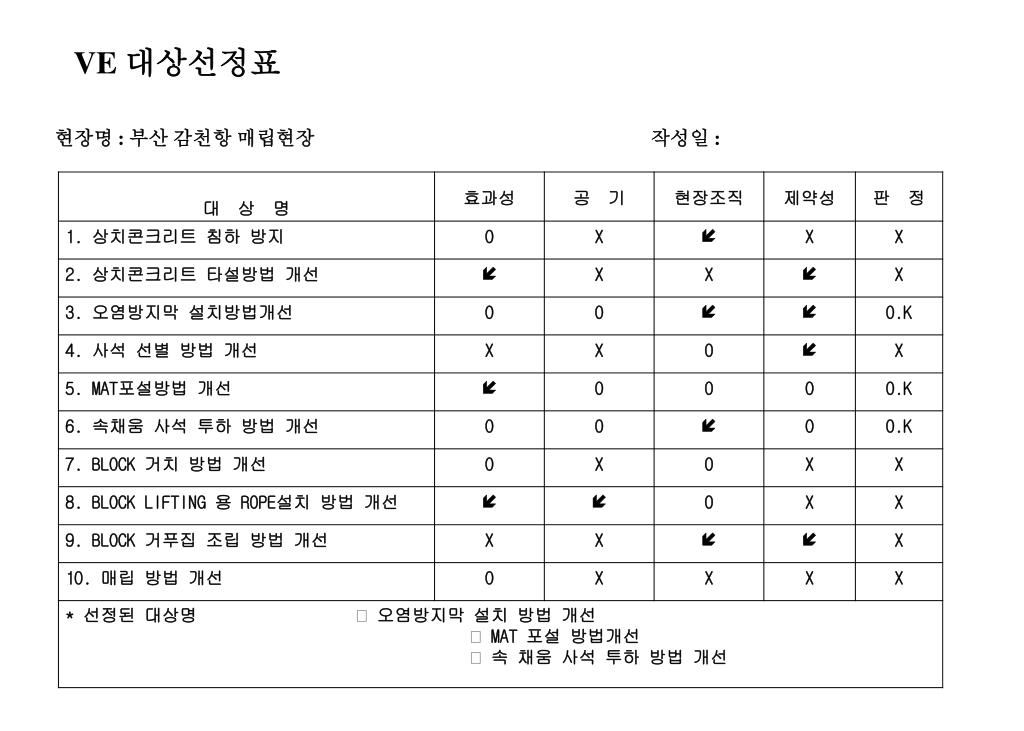

현장명 : 부산 감천항 매립현장 작성일 :
현장명 : 부산 감천항 매립현장 작성일 :

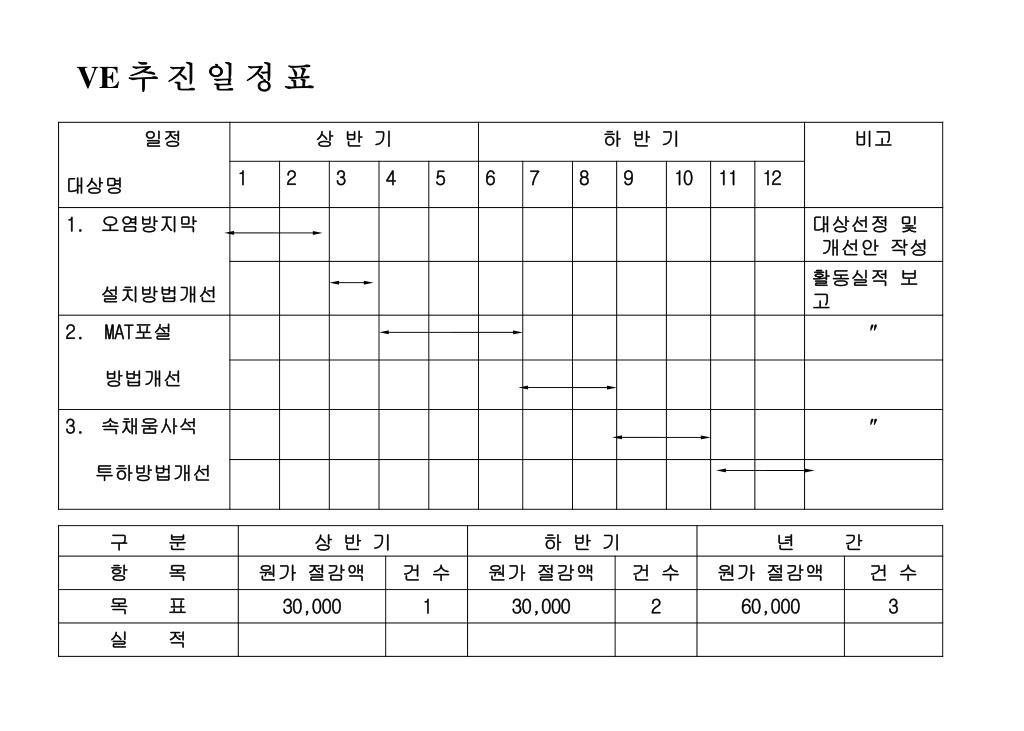

VE 활동계획서 단위 : 천원
정 보 수 집 현장명 : 부산 감천항 매립현황 작성일 :
정 보 수 집 내 용 1. 시 공 방 법 1) 설치수역 선정2) ANCHOR 설치 3) 오염 방지막 설치 4) 오염 방지막 고정 2. SHOP DRAWING 1) CON’C PAD ANCHOR 2) CONCRETE MAIN ANCHOR DETAIL 3. 특 수 시 방 서(제11조 : 오염방지막) 1) 적용범위 2) SILT PROTECTOR의 재질 3) CANVAS부 시험 4) SILT PROTECTOR구조 및 형상 5) SILT PROTECTOR의 설치 4. 구조계산서(오염방지막 설계) 1) 설계 조건 2) 외력 계산 3. 시공상 예상 문제점 1) 현장 특수조건 2) CON’C ANCHOR 제작장 및 야적장 확보

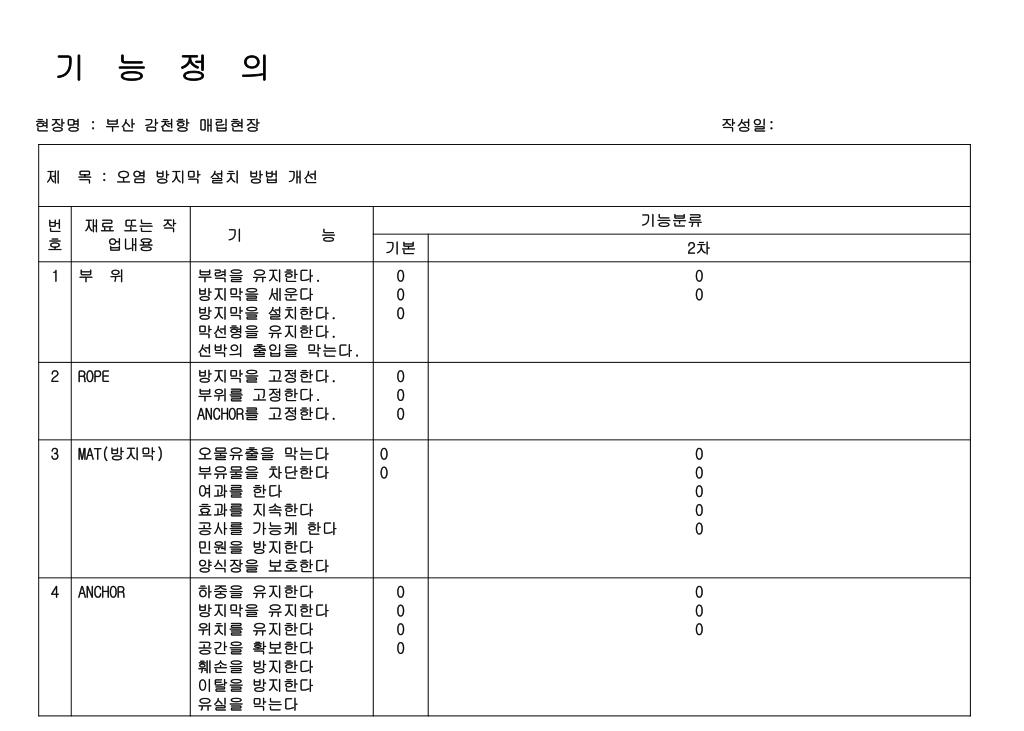

기 능 정 의 현장명 : 부산 감천항 매립현장 작성일:
방지막을 세운다 부력을 유지한다 F1 F11 방지막을 고정한다 이탈을 방지한다 하중을 유지한다 F2 F21 F211 부위를 고정한다 F31 부유물 유출을 막는다 막선형을 유지한다 F3 F0 ANCHOR를 고정한다 F32 방지막을 유지한다 훼손을 방지한다 F41 F411 위치를 유지한다 이탈을 방지한다 효과를 지속한다 F4 F42 F421 공간을 확보한다 중량을 유지한다 F43 F431 기 능 정 리
현재 COST C값 배분표 현장명 : 부산 감천항 매립현황
기능의 중요도 순위 결정표 현장명 : 부산 감천항 매립현황 작성일 : 강제 결정법(Forced Decision법)
기능 값 산정표 기능분야별 가중치 및 금액 결정표 (Improved Weight Decision Method법)

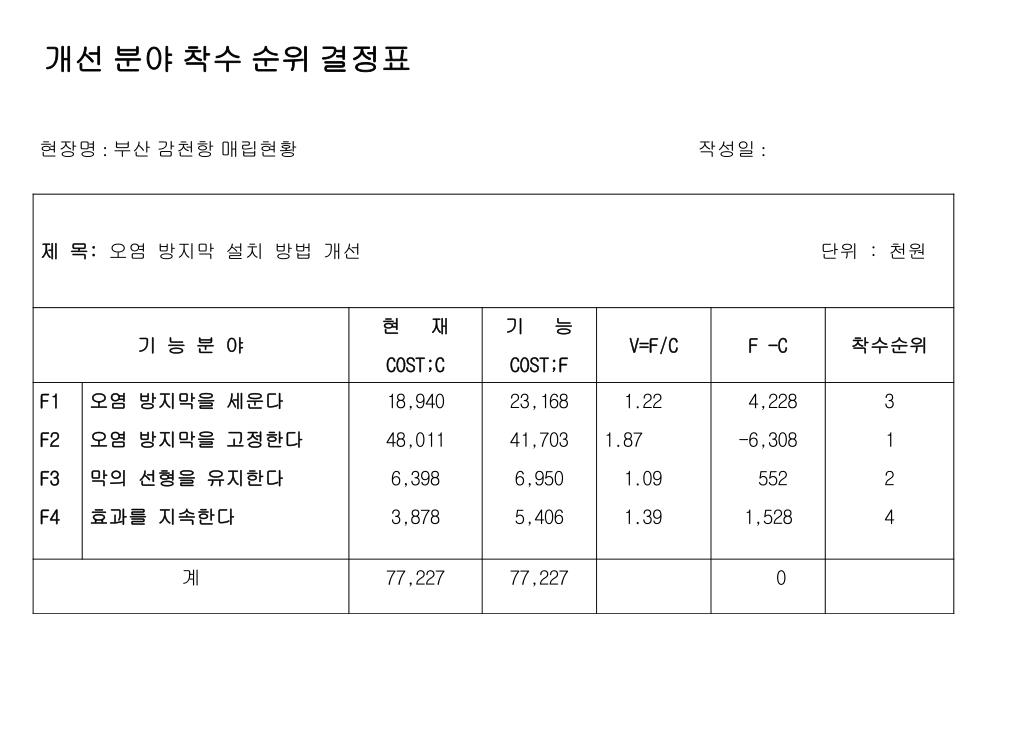

개선 분야 착수 순위 결정표 현장명 : 부산 감천항 매립현황 작성일 :
개선안 개략 평가 현장명 : 부산 감천항 매립현황 작성일 :
개선안 개략 평가 현장명 : 부산 감천항 매립현황 작성일 :
개선안 개략 평가 현장명 : 부산 감천항 매립현황 작성일 :
개선안 상세 평가 현장명 : 부산 감천항 매립현황 작성일 :
