  1. 土木工程制图（第三版） 第5章 规则曲线、曲面及曲面立体 (3) (§5.7～ §5.8) 中国建筑工业出版社

  2. 目 录 • §5.7 两曲面体或曲表面相交 • §5.8 圆柱与圆锥的轴测图画法

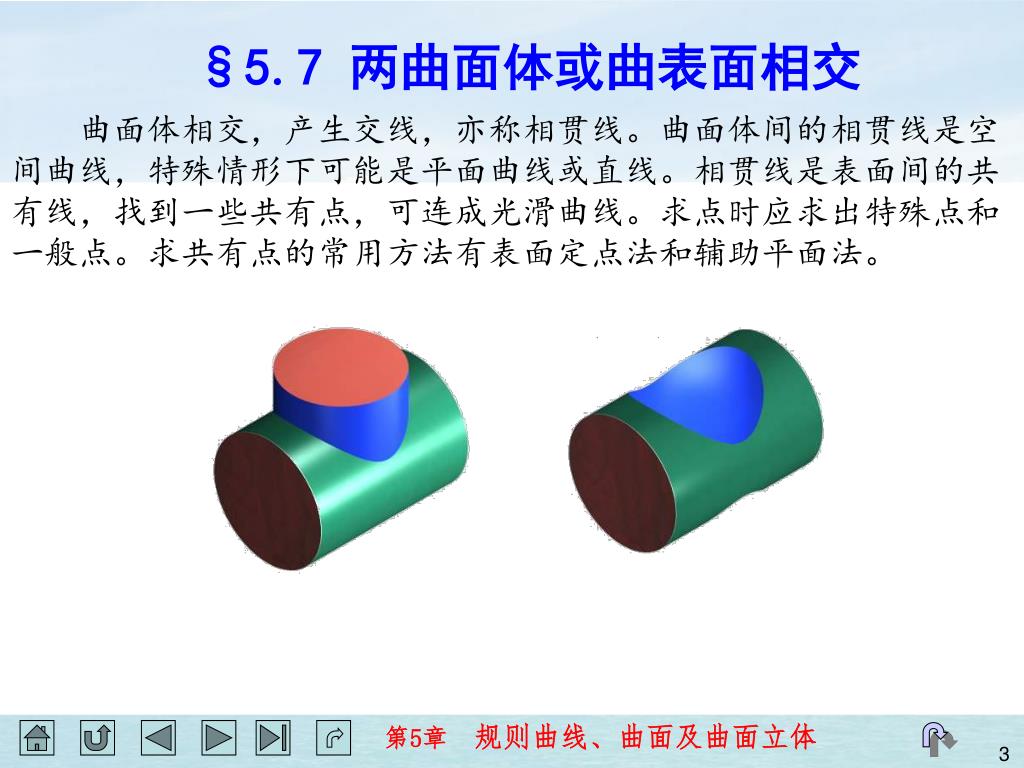

  3. §5.7 两曲面体或曲表面相交 曲面体相交，产生交线，亦称相贯线。曲面体间的相贯线是空间曲线，特殊情形下可能是平面曲线或直线。相贯线是表面间的共有线，找到一些共有点，可连成光滑曲线。求点时应求出特殊点和一般点。求共有点的常用方法有表面定点法和辅助平面法。

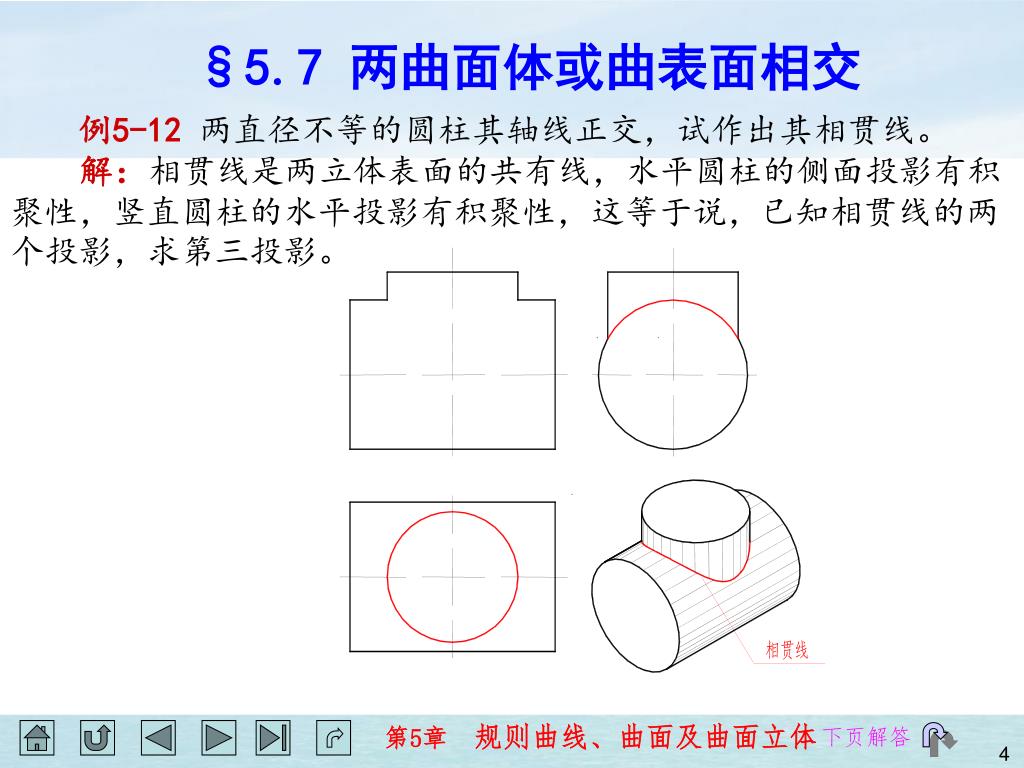

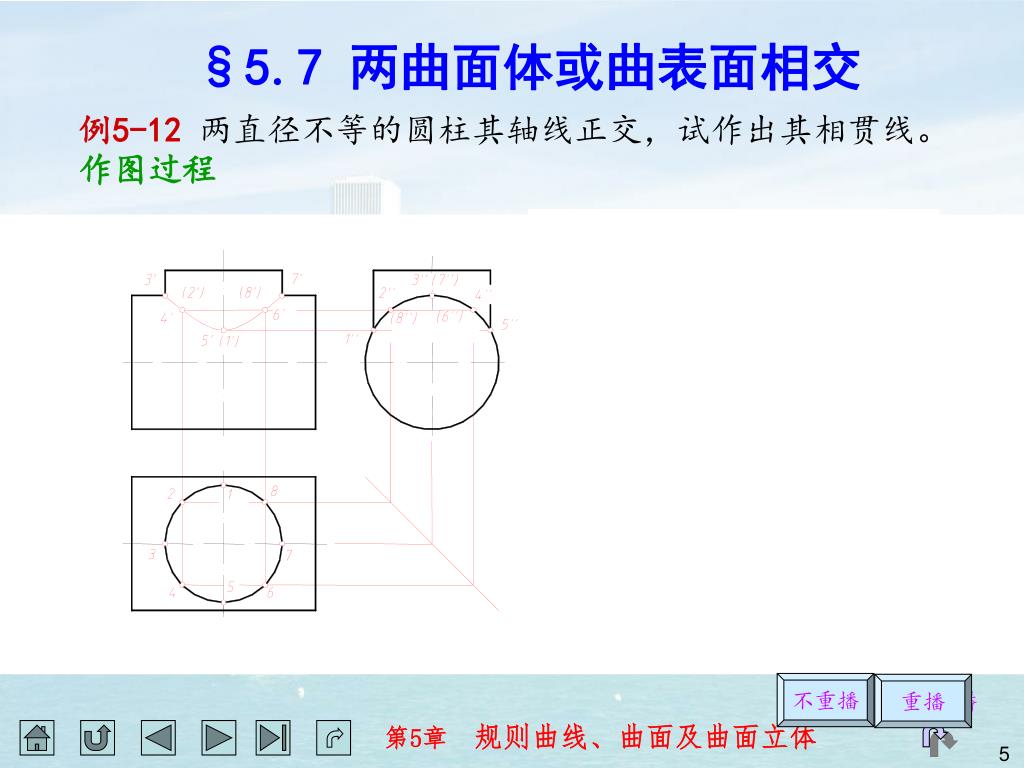

  4. §5.7 两曲面体或曲表面相交 例5-12两直径不等的圆柱其轴线正交，试作出其相贯线。 解：相贯线是两立体表面的共有线，水平圆柱的侧面投影有积聚性，竖直圆柱的水平投影有积聚性，这等于说，已知相贯线的两个投影，求第三投影。 下页解答

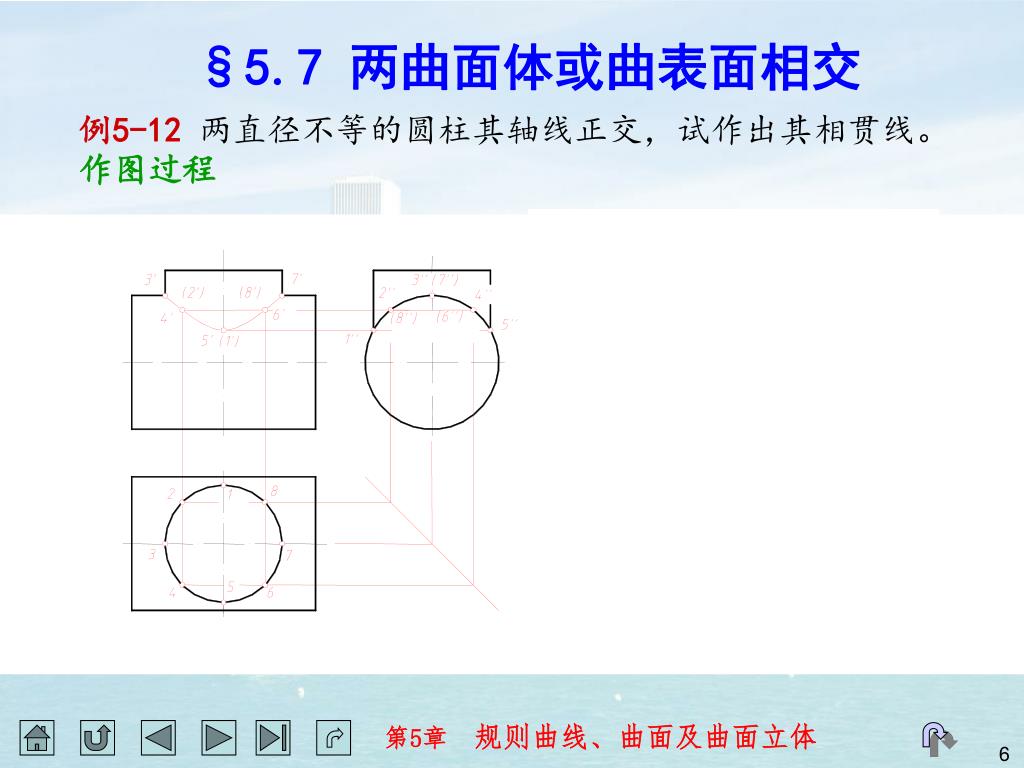

  5. §5.7 两曲面体或曲表面相交 例5-12两直径不等的圆柱其轴线正交，试作出其相贯线。 作图过程 不重播 重播 单击开始自动演播

  6. §5.7 两曲面体或曲表面相交 例5-12两直径不等的圆柱其轴线正交，试作出其相贯线。 作图过程

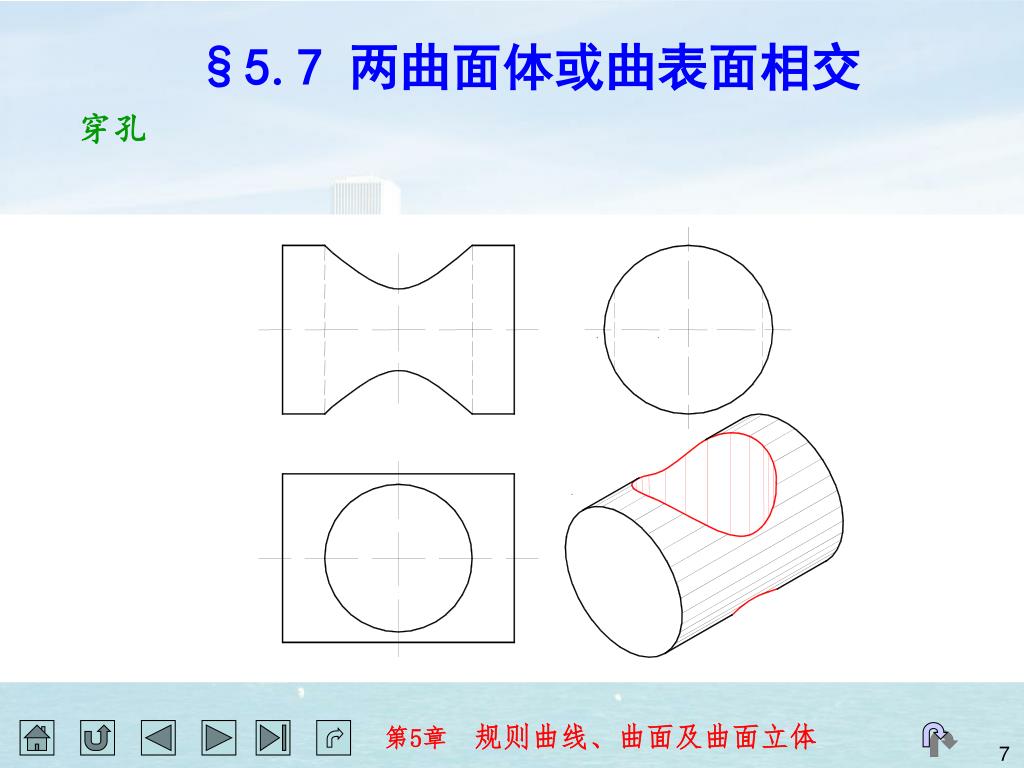

  7. §5.7 两曲面体或曲表面相交 穿孔

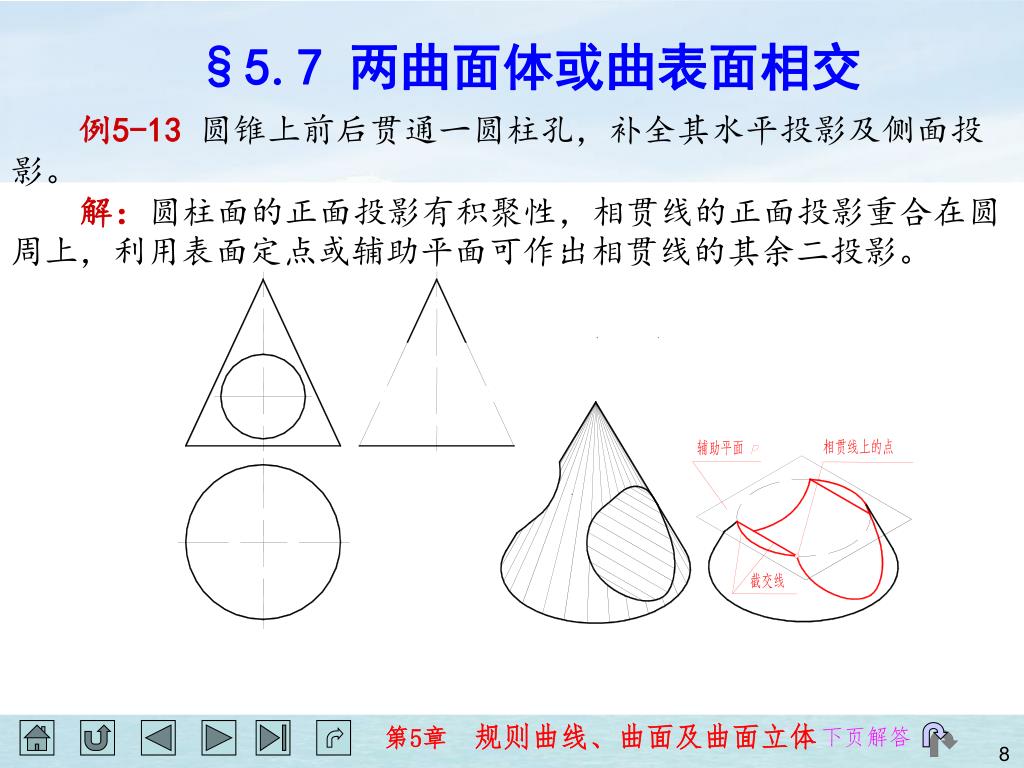

  8. §5.7 两曲面体或曲表面相交 例5-13圆锥上前后贯通一圆柱孔，补全其水平投影及侧面投影。 解：圆柱面的正面投影有积聚性，相贯线的正面投影重合在圆周上，利用表面定点或辅助平面可作出相贯线的其余二投影。 下页解答

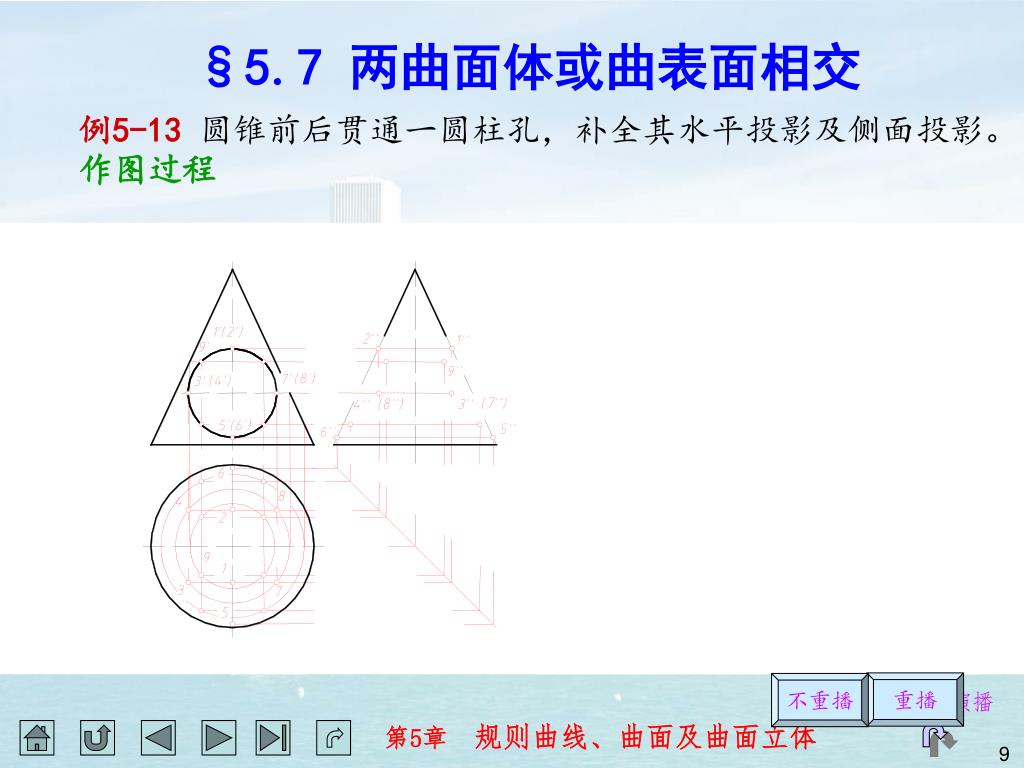

  9. §5.7 两曲面体或曲表面相交 例5-13圆锥前后贯通一圆柱孔，补全其水平投影及侧面投影。 作图过程 重播 不重播 单击开始自动演播

  10. §5.7 两曲面体或曲表面相交 例5-13圆锥前后贯通一圆柱孔，补全其水平投影及侧面投影。 作图过程

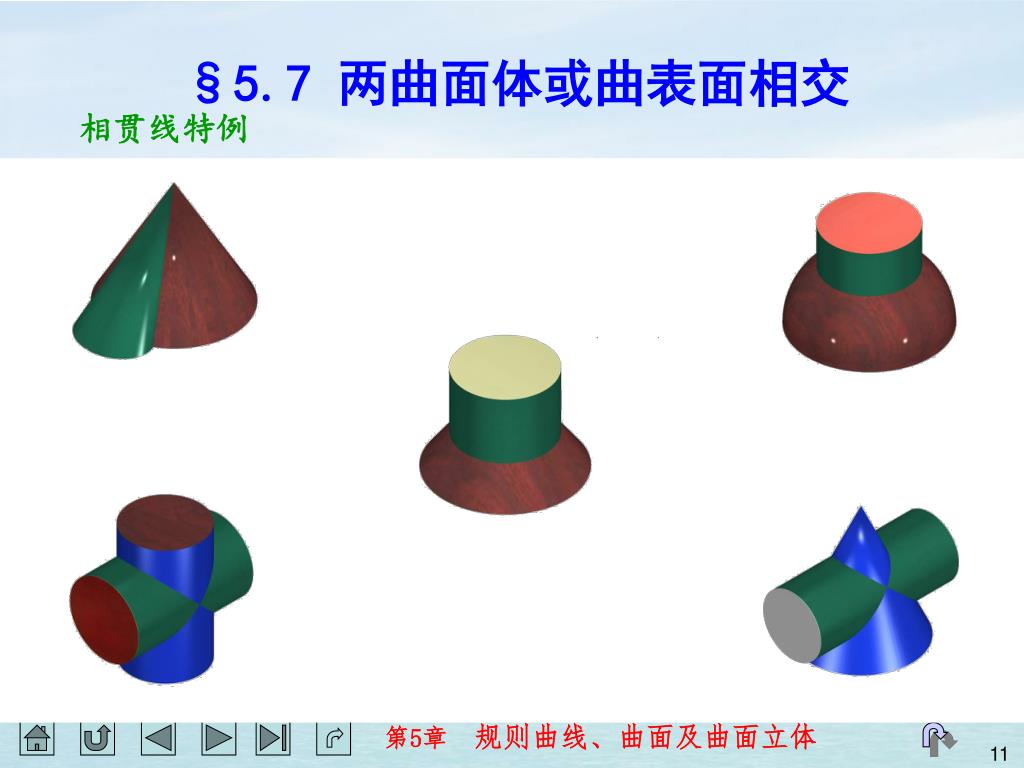

  11. §5.7 两曲面体或曲表面相交 相贯线特例

  12. §5.7 两曲面体或曲表面相交 相贯线特例

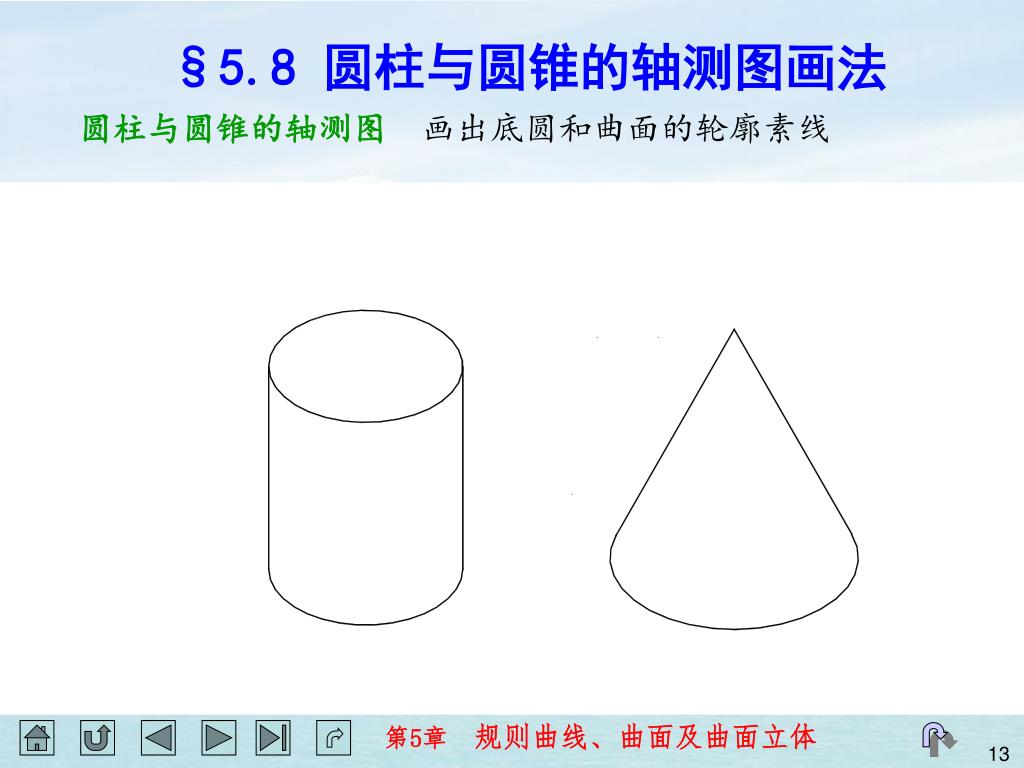

  13. §5.8 圆柱与圆锥的轴测图画法 圆柱与圆锥的轴测图 画出底圆和曲面的轮廓素线

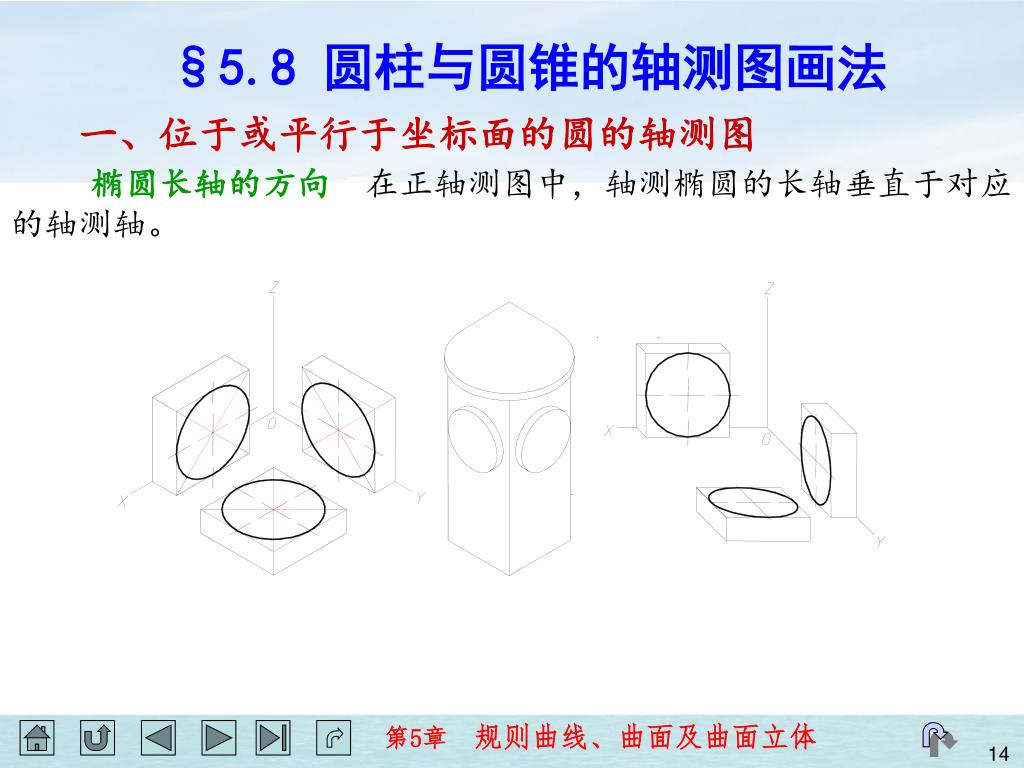

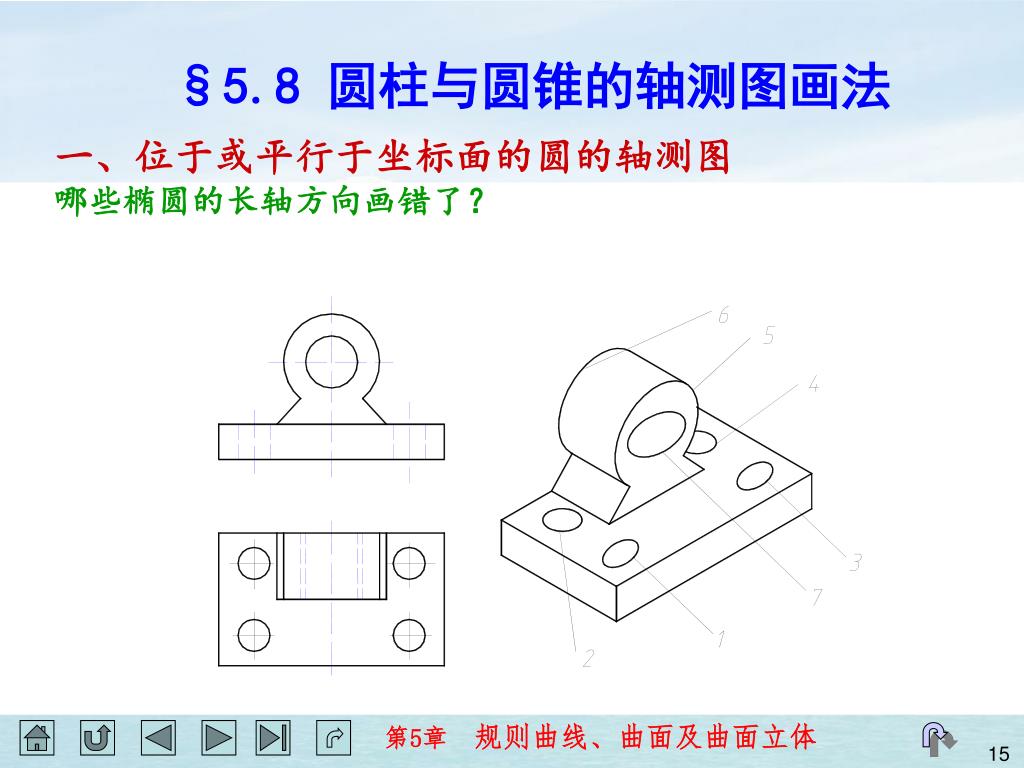

  14. §5.8 圆柱与圆锥的轴测图画法 一、位于或平行于坐标面的圆的轴测图 椭圆长轴的方向 在正轴测图中，轴测椭圆的长轴垂直于对应的轴测轴。

  15. §5.8 圆柱与圆锥的轴测图画法 一、位于或平行于坐标面的圆的轴测图 哪些椭圆的长轴方向画错了？

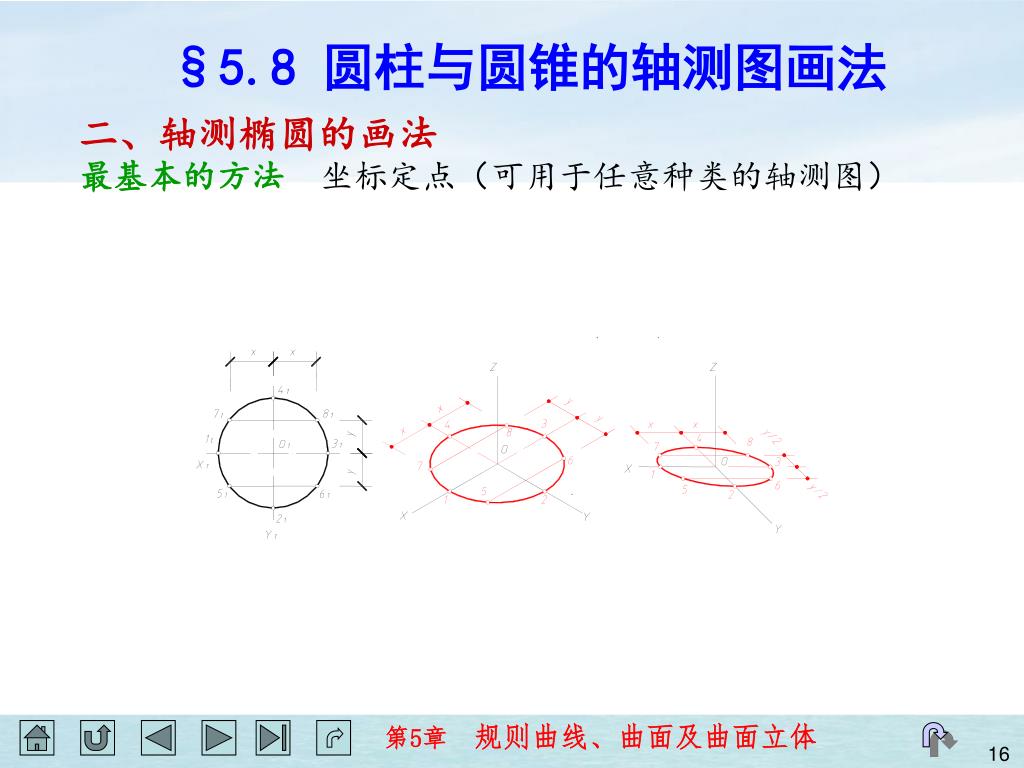

  16. §5.8 圆柱与圆锥的轴测图画法 二、轴测椭圆的画法 最基本的方法 坐标定点（可用于任意种类的轴测图）

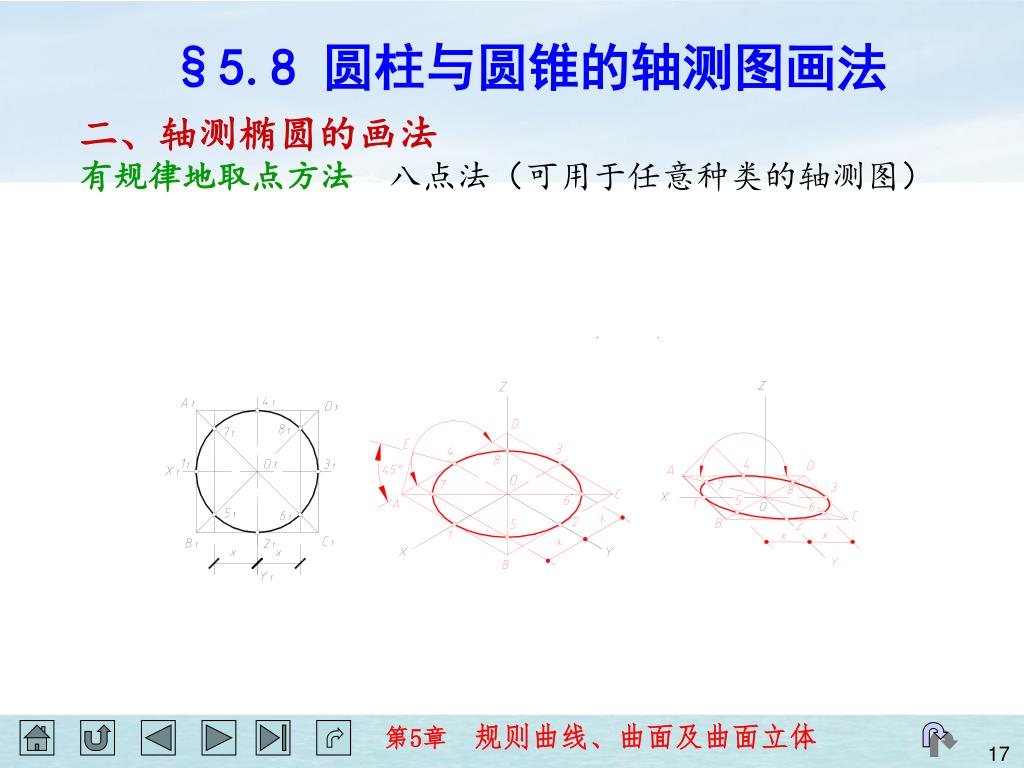

  17. §5.8 圆柱与圆锥的轴测图画法 二、轴测椭圆的画法 有规律地取点方法 八点法（可用于任意种类的轴测图）

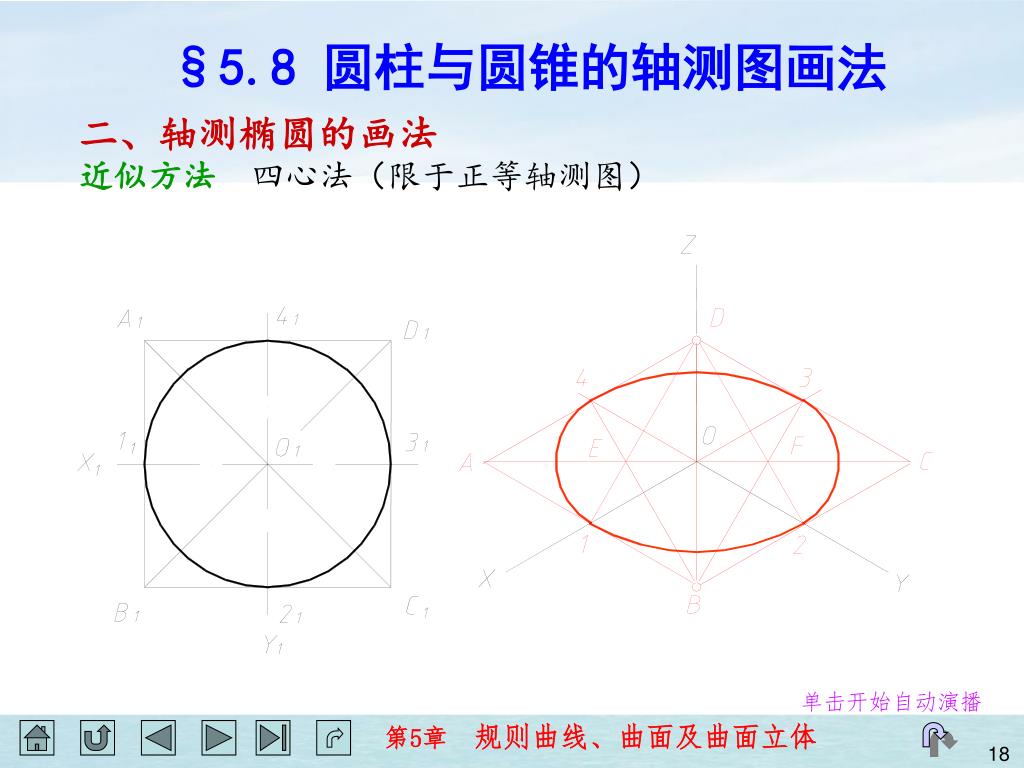

  18. §5.8 圆柱与圆锥的轴测图画法 二、轴测椭圆的画法 近似方法 四心法（限于正等轴测图） 单击开始自动演播

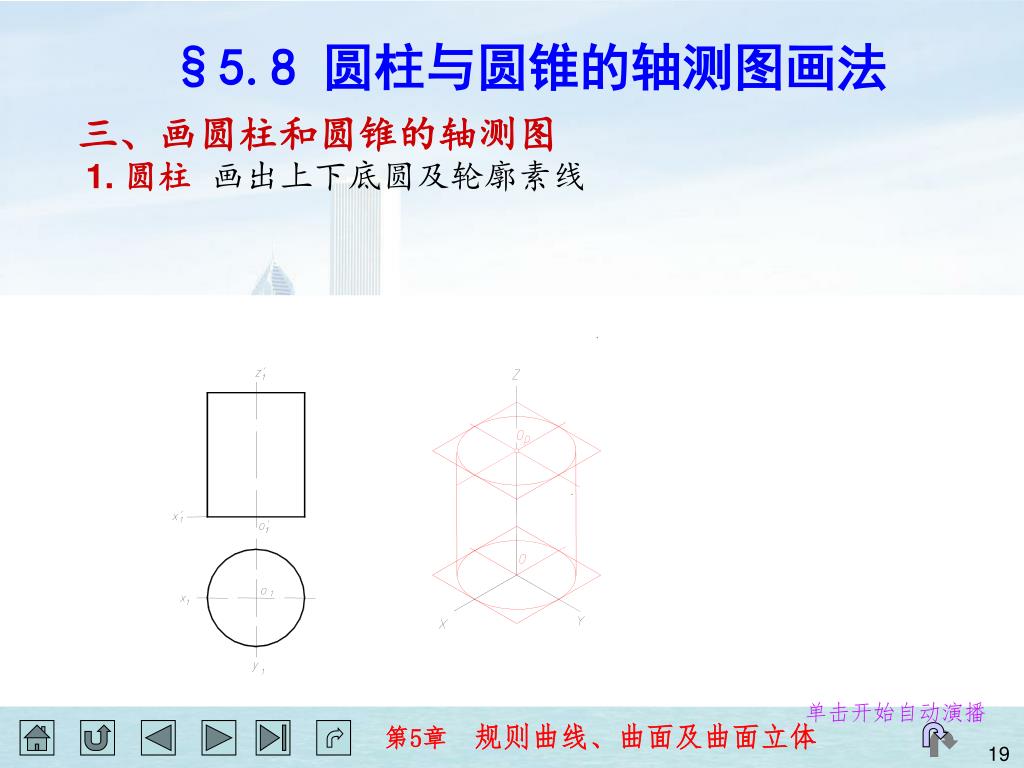

  19. §5.8 圆柱与圆锥的轴测图画法 三、画圆柱和圆锥的轴测图 1. 圆柱 画出上下底圆及轮廓素线 单击开始自动演播

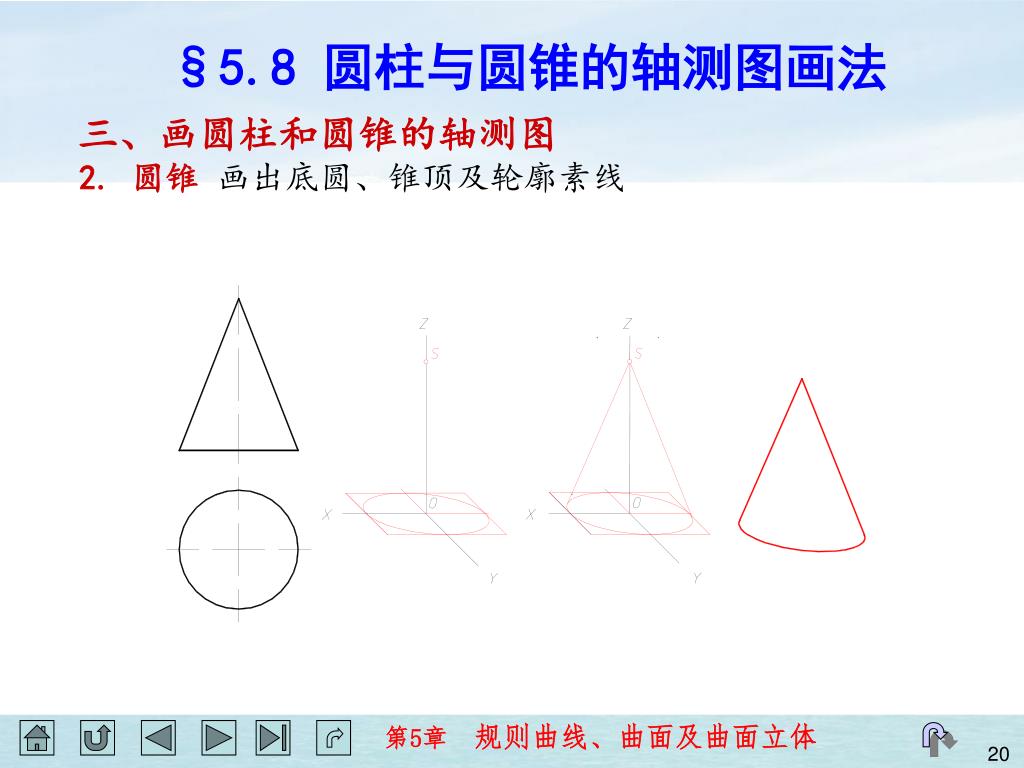

  20. §5.8 圆柱与圆锥的轴测图画法 三、画圆柱和圆锥的轴测图 2. 圆锥 画出底圆、锥顶及轮廓素线

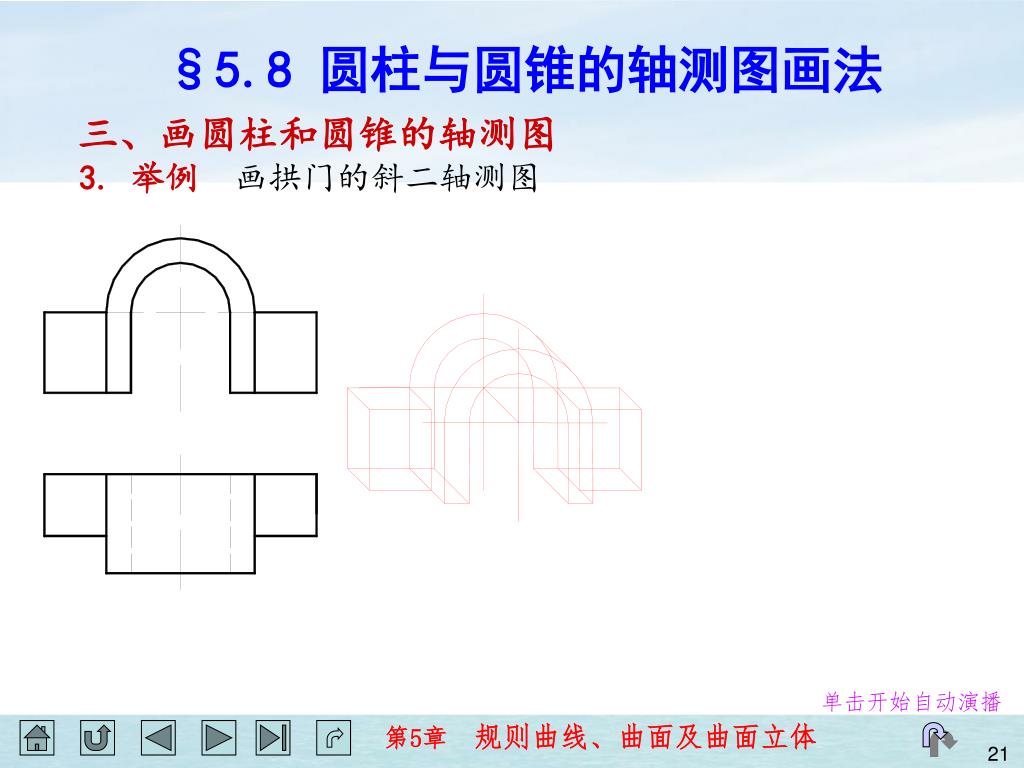

  21. §5.8 圆柱与圆锥的轴测图画法 三、画圆柱和圆锥的轴测图 3. 举例 画拱门的斜二轴测图 单击开始自动演播

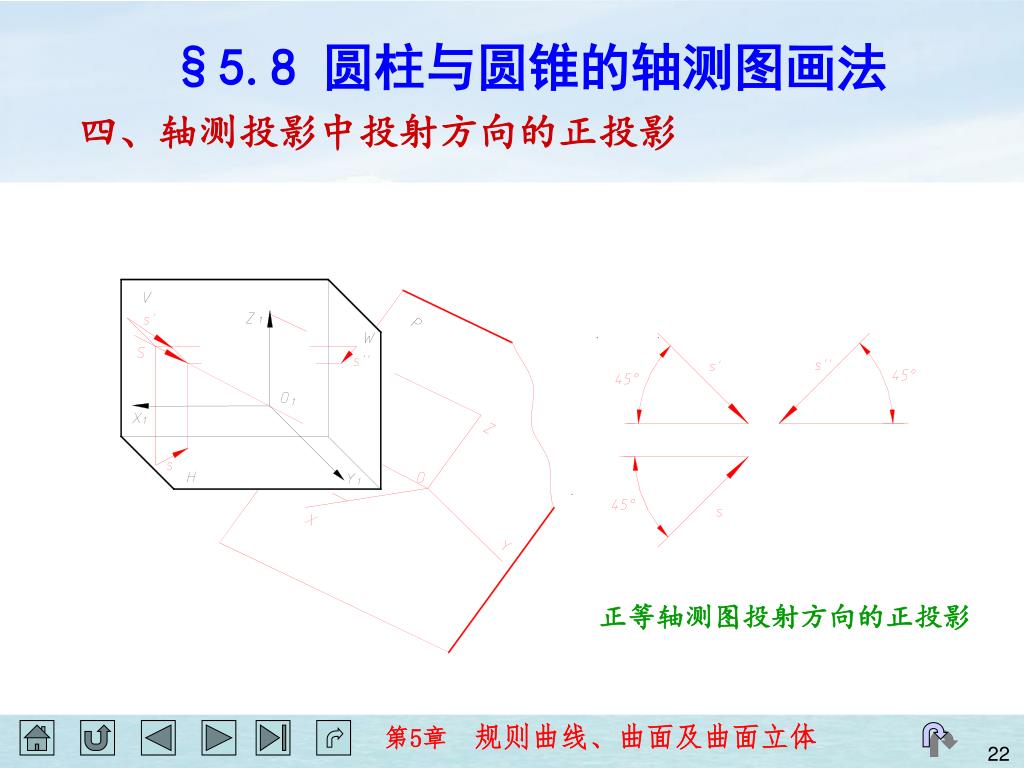

  22. §5.8 圆柱与圆锥的轴测图画法 四、轴测投影中投射方向的正投影 正等轴测图投射方向的正投影

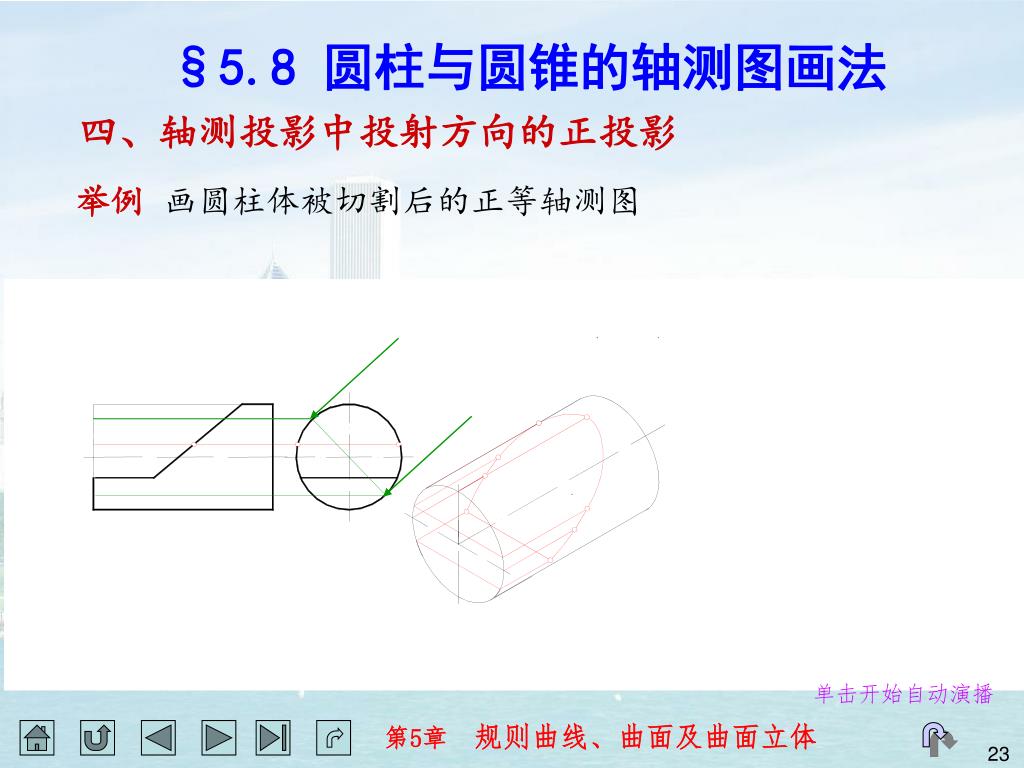

  23. §5.8 圆柱与圆锥的轴测图画法 四、轴测投影中投射方向的正投影 举例 画圆柱体被切割后的正等轴测图 单击开始自动演播

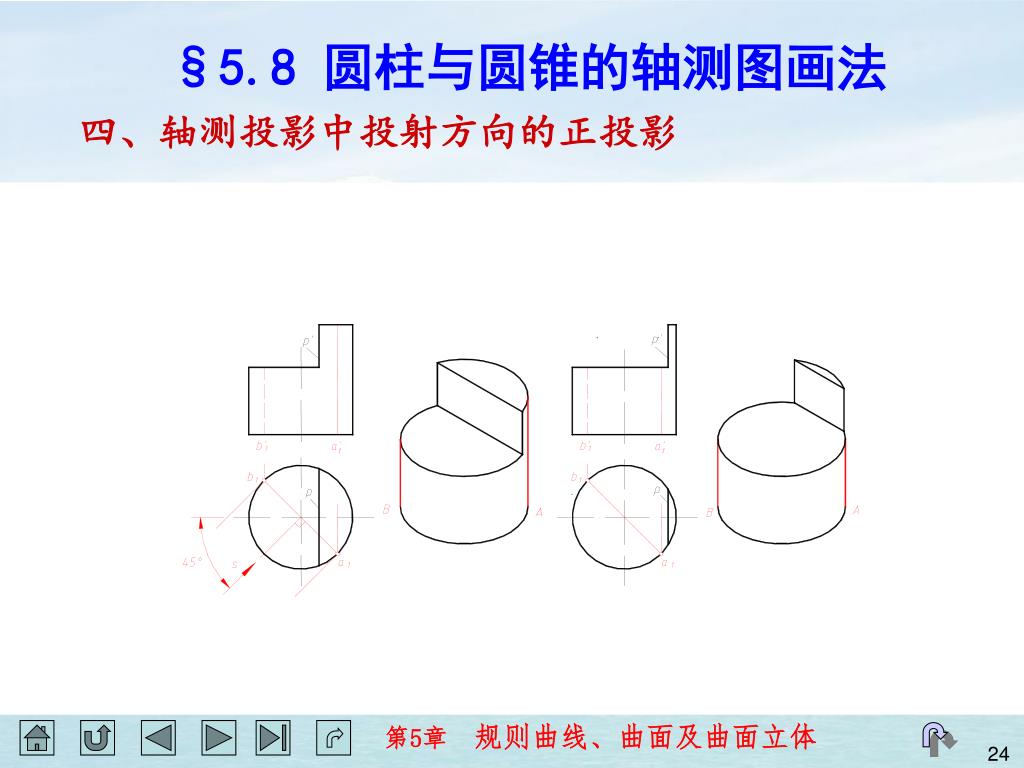

  24. §5.8 圆柱与圆锥的轴测图画法 四、轴测投影中投射方向的正投影

  25. 本章完
