  1. Seria AQ 200 Platformaurządzeńzabezpieczających, pierwszewydanieproduktu

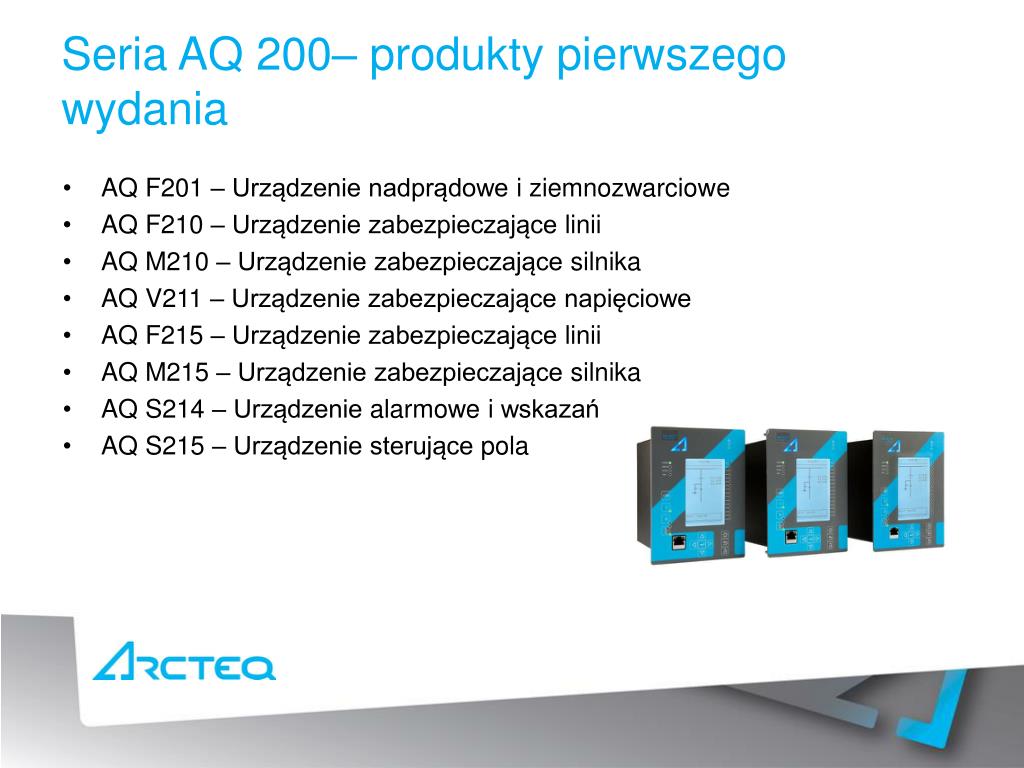

  2. Seria AQ 200– produktypierwszegowydania • AQ F201 – Urządzenienadprądowe i ziemnozwarciowe • AQ F210 – Urządzeniezabezpieczającelinii • AQ M210 – Urządzeniezabezpieczającesilnika • AQ V211 – Urządzeniezabezpieczającenapięciowe • AQ F215 – Urządzeniezabezpieczającelinii • AQ M215 – Urządzeniezabezpieczającesilnika • AQ S214 – Urządzeniealarmowe i wskazań • AQ S215 – Urządzeniesterującepola

  3. Seria AQ 200 – głównekorzyści • Prawdziwiemodularnaplatforma pod względemsprzętu i oprogramowania • Korzyścilogistycznedlaprzechowywania, wymiany, uaktualniania i utrzymania • Zmniejszonekosztyczasużycia pod względemszkoleń, pracinżynierskich, działania i częścizamiennych • Dostosowanieproduktu do zastosowania

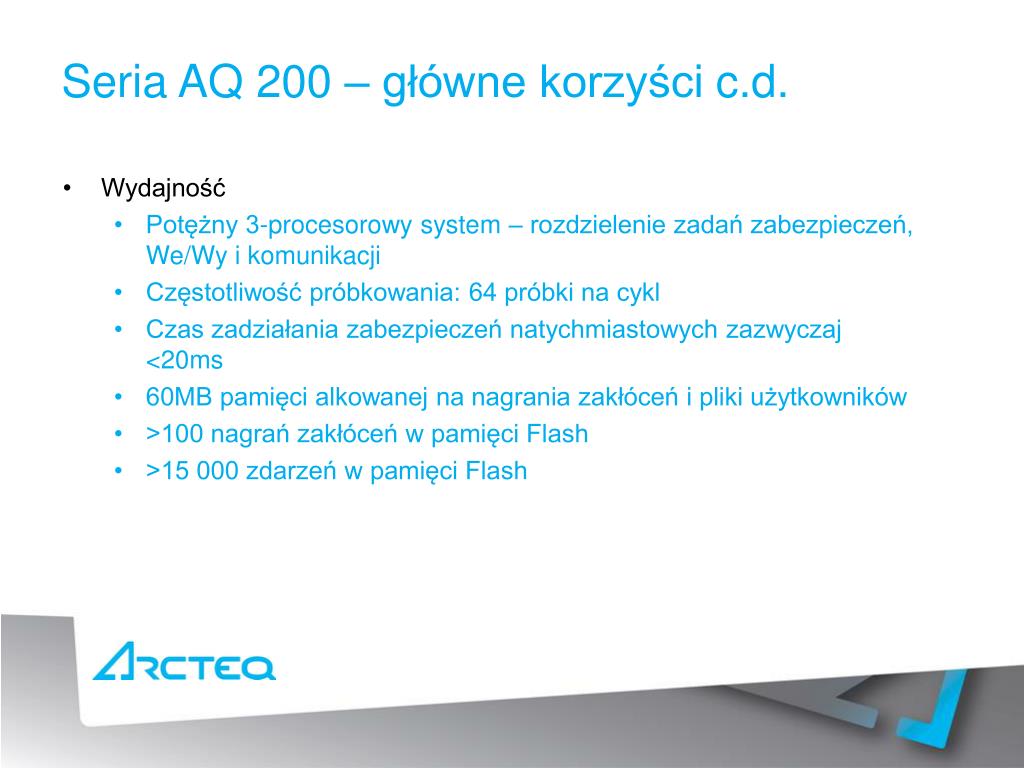

  4. Seria AQ 200 – głównekorzyści c.d. • Wydajność • Potężny 3-procesorowy system – rozdzielenie zadań zabezpieczeń, We/Wy i komunikacji • Częstotliwość próbkowania: 64 próbki na cykl • Czas zadziałania zabezpieczeń natychmiastowych zazwyczaj <20ms • 60MB pamięci alkowanej na nagrania zakłóceń i pliki użytkowników • >100 nagrań zakłóceń w pamięci Flash • >15 000 zdarzeń w pamięci Flash

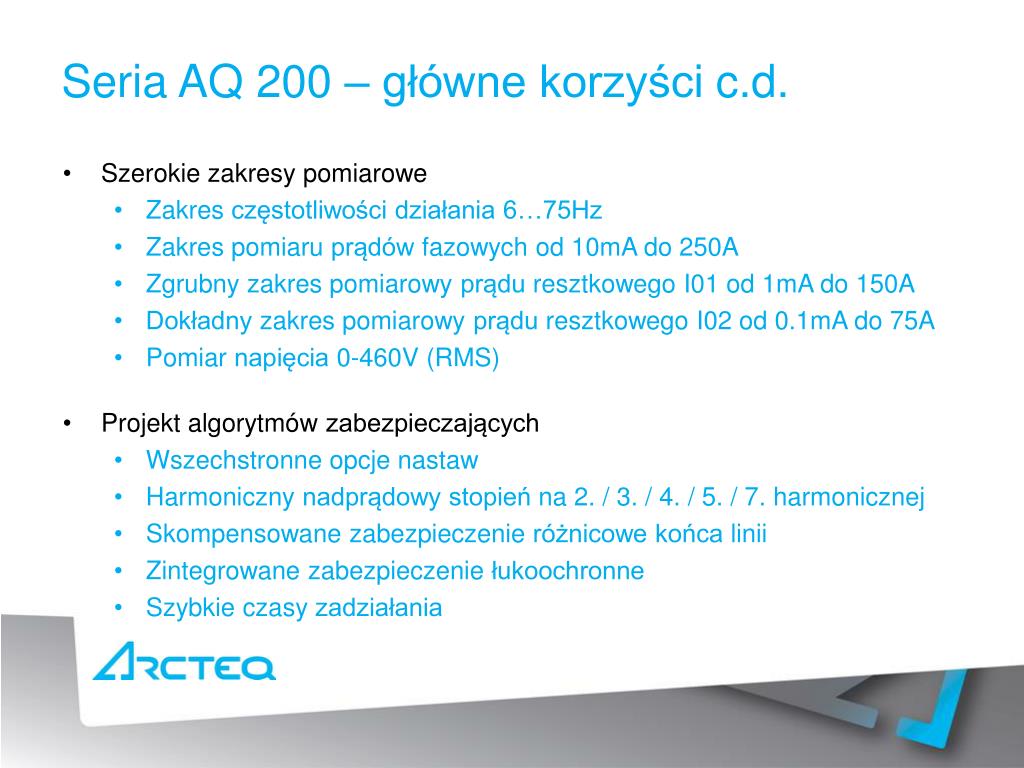

  5. Seria AQ 200 – głównekorzyści c.d. • Szerokiezakresypomiarowe • Zakresczęstotliwościdziałania 6…75Hz • Zakrespomiaruprądówfazowych od 10mA do 250A • Zgrubnyzakrespomiarowyprąduresztkowego I01 od 1mA do 150A • Dokładnyzakrespomiarowyprąduresztkowego I02 od 0.1mA do 75A • Pomiarnapięcia0-460V (RMS) • Projektalgorytmówzabezpieczających • Wszechstronneopcjenastaw • Harmonicznynadprądowystopieńna 2. / 3. / 4. / 5. / 7. harmonicznej • Skompensowanezabezpieczenieróżnicowekońcalinii • Zintegrowanezabezpieczeniełukoochronne • Szybkieczasy zadziałania

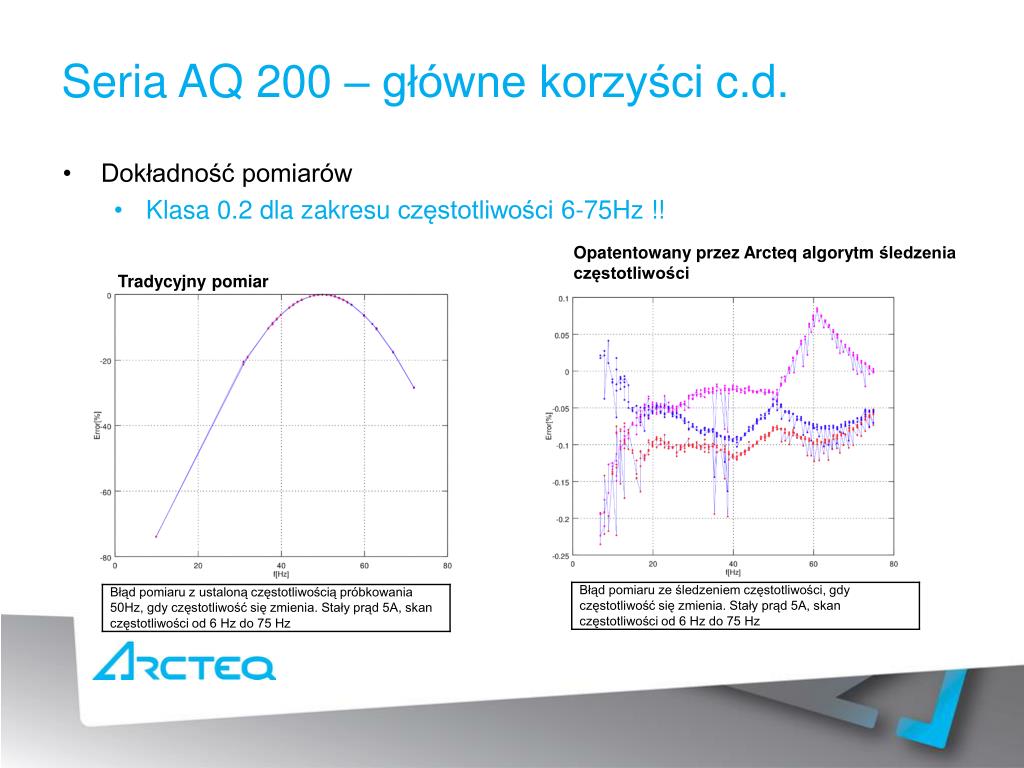

  6. Seria AQ 200 – głównekorzyści c.d. • Dokładność pomiarów • Klasa 0.2 dlazakresu częstotliwości 6-75Hz !! OpatentowanyprzezArcteqalgorytmśledzenia częstotliwości Tradycyjnypomiar

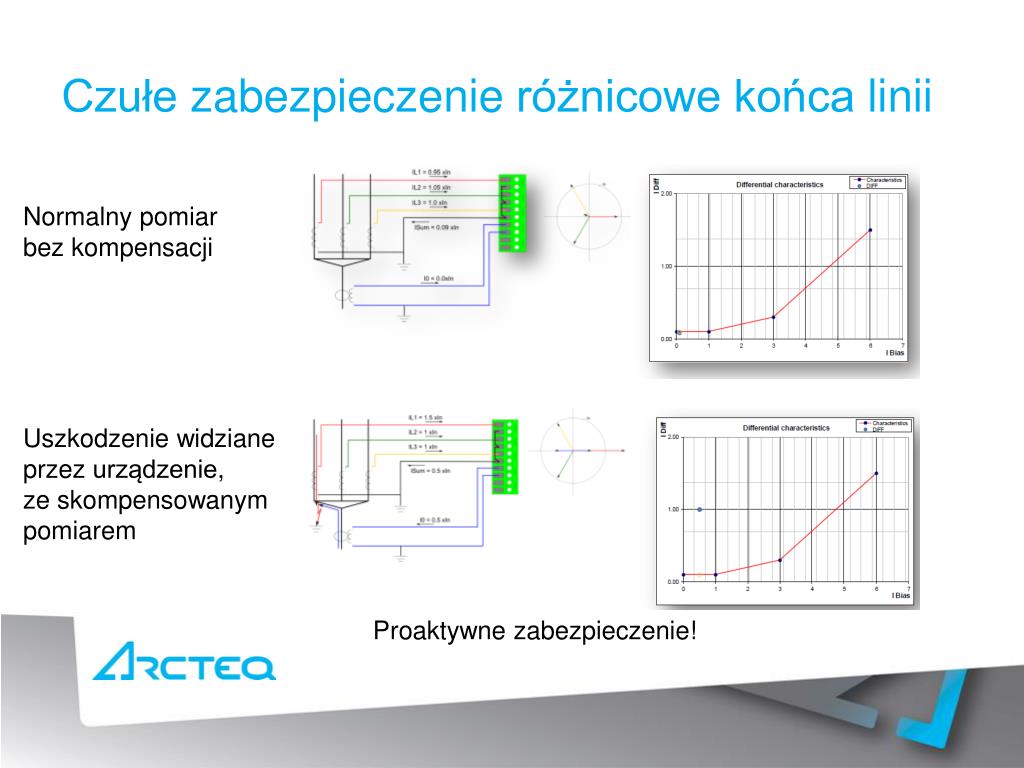

  7. Czułezabezpieczenieróżnicowekońcalinii Normalnypomiar bezkompensacji Uszkodzeniewidziane przezurządzenie, zeskompensowanym pomiarem Proaktywnezabezpieczenie!

  8. Seria AQ 200 – głównekorzyści c.d. • Wygodaużycia • Proste w użyciu i łatwe do ustawienia • Dużekonfigurowalne HMI z pełnymwsparciemjęzykowym i wyraźnymioknamiwskazań • Obszernainformacjahistoriiurządzenia z kompletnymrejestremhistoriiużytkownika (tj. śledzieniezmiannastaw) • Pobieranieplików do pamięciurządzenia (raportrozruchowy, ręcznie…)

  9. Seria AQ 200 – wspólnecechy • 5 wejść CT w standardzie • 3 prądyfazowe (1/5A ustawianeprogramowo) • Io1 (1/5A ustawianeprogramowo) • Io2 (0.2/1A ustawianeprogramowo) • Szerokiezakresynastaw • 0.1…40 x In (nadprądowefazowe) • 0.005…40 x In (ziemnozwarciowe) • Charakterystykiczasowo-nadprądowe DT, IEC lub ANSI z ustawialnymiopóźnieniamizwolnienia • Dostępne 8 grupnastaw • W pełniprogramowoustawialneproginapieciowewejśćcyfrowych • Pomiar do 31. harmonicznej i THD • Dokłądnośćpomiaru +- 0.2%

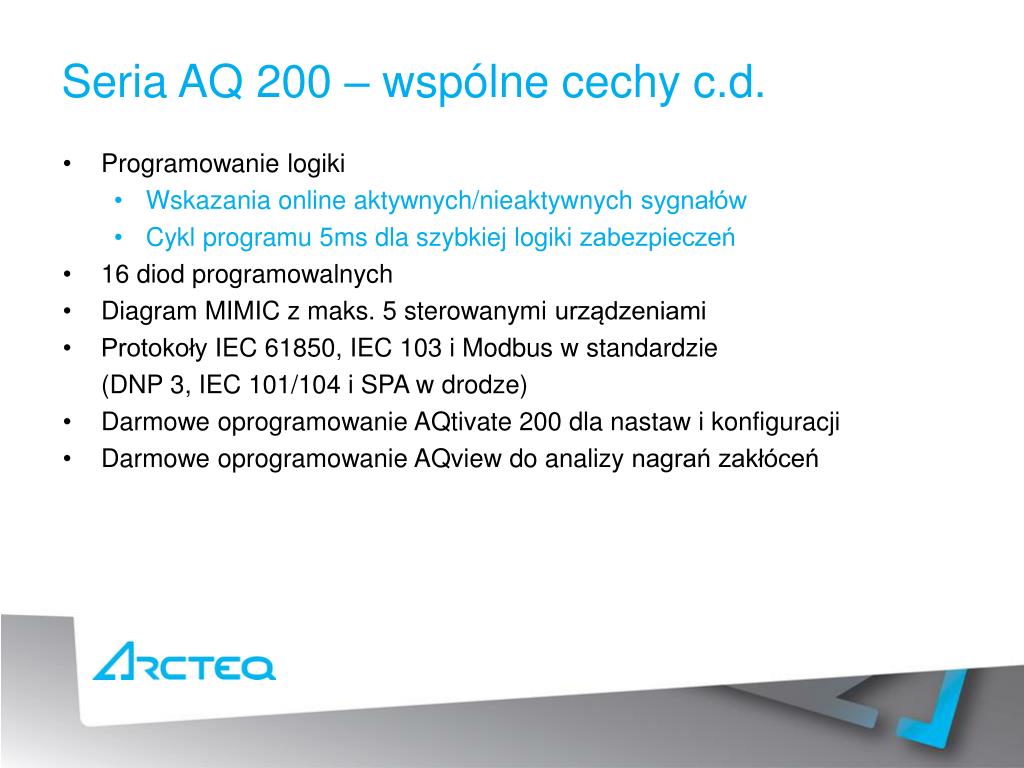

  10. Seria AQ 200 – wspólnecechy c.d. • Programowanielogiki • Wskazania online aktywnych/nieaktywnychsygnałów • Cyklprogramu 5ms dlaszybkiejlogikizabezpieczeń • 16 diodprogramowalnych • Diagram MIMIC z maks. 5 sterowanymiurządzeniami • Protokoły IEC 61850, IEC 103 i Modbus w standardzie (DNP 3, IEC 101/104 i SPA w drodze) • DarmoweoprogramowanieAQtivate 200 dlanastaw i konfiguracji • DarmoweoprogramowanieAQview do analizynagrańzakłóceń

  11. Seria AQ 200 – OprogramowanieAQtivate 200 • Darmowe • Łatwe w użyciu • Połączenie Ethernet do urz. • Tryb Online / Offline • Czytelnastruktura menu • Natychmiastowepobranie nastaw • Wszystkienastawy < 1s • Programowanielogiki • Szablony / makra • Diagram MIMIC • Parametrykomunikacji • ModułAQview do analizynagrańzakłóceń

  12. Seria AQ 200 - modularnaplatforma

  13. Seria AQ 200 – nowoczesnaplatforma Możliwościobliczeniowezaprojektowanedlapotrzebprzyszłości Nowoczesnywysokowydajny system wieloprocesorowy

  14. Seria AQ 200 Nowoczesneśrodowisko R&D Algorytmysądokładnietestowane i optymalizowane w fazietworzenia w środowisku PC. Problemymogązostaćwykryte w początkowychfazach. • Stworzeniefunkcji od pomysłu do produktu jest niezwykleszybkie.

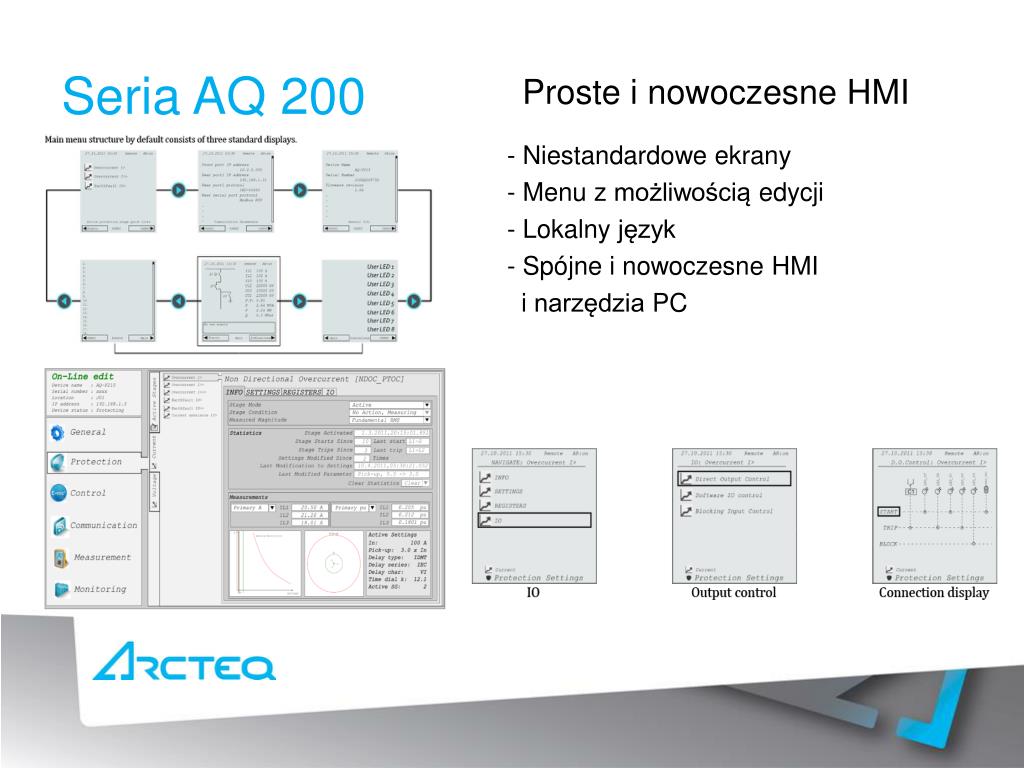

  15. Seria AQ 200 Proste i nowoczesne HMI - Niestandardoweekrany - Menu z możliwościąedycji - Lokalnyjęzyk - Spójne i nowoczesne HMI i narzędziaPC

  16. Seria AQ 200 Proste i nowoczesne HMI Dużykonfigurowalny wyświetlacz Diody systemowe 4 (ustalone funkcje) 16 programowalnych diod Bezpośrednie sterowanie wyłącznikiem Lokalny port Ethernet do programowania z PC Przyciski lokalnego panelu HMI do nastaw i użytkowania

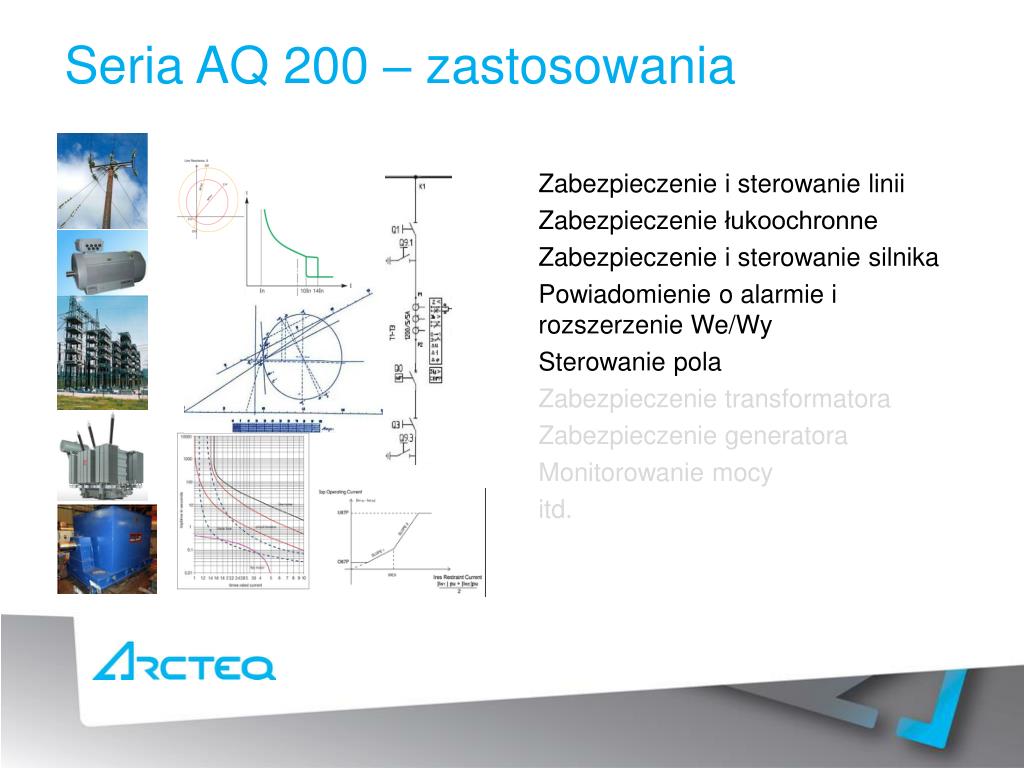

  17. Seria AQ 200 – zastosowania • Zabezpieczenie i sterowanielinii • Zabezpieczeniełukoochronne • Zabezpieczenie i sterowaniesilnika • Powiadomienie o alarmie i rozszerzenie We/Wy • Sterowaniepola • Zabezpieczenietransformatora • Zabezpieczeniegeneratora • Monitorowaniemocy • itd.

  18. AQ F201 – Zabezpieczenienadprądowe i ziemnozwarciowe • 3 stopnienadprądowe (50/51) • 3 stopnieziemnozwarciowe (50/51N) • Ograniczoneziemnozwarciowe, wysokiej imp. (87N)* • 1 bilansującystopieńskł. przeciwnej (46) • 1 stopieńnadprądowyharmonicznych (50/51h) • Zab. od uszkodzenia wyłącznika (50BF) • 3 Wejściacyfrowe • 6 Wyjść przekaźnikowych • Złącza RJ 45 i RS 485 • Protokoły Modbus, IEC 103 • * Wymagazewnętrznychrezystorów (np. Metrosil)

  19. AQ F210 – Zabezpieczenielinii • 4 stopnienadprądowe (50/51) • 4 stopnieziemnozwarciowe (50/51N) • Ograniczoneziemnozwarciowe, niskiejlubwysokiej* • imp. (87N) różnicowekońcalinii • 4 bilansującestopnieskł. przeciwnej (46) • 4 stopnienadprądoweharmonicznych (50/51h) • Zab. termicznekabli (49) • SPZ (79) • Zab. od uszkodzenia wyłącznika (50BF) • 3 Wejściacyfrowe (standard) • 6 Wyjść przekaźnikowych (standard) • Złącza RJ 45 i RS 485 (standard) • Protokoły IEC 61850, Modbus, IEC 103 • Opcjonalniedostępne: 4 złącza kart We/Wy • (8DI / 5DO / 2xświatł. Ethernet / zab. łukoochronne) • * Wymagazewnętrznychrezystorów (np. Metrosil)

  20. AQ M210 – Zabezpieczeniesilnika • 4 stopnienadprądowe (50/51) • 4 stopnieziemnozwarciowe (50/51N) • 4 bilansującestopnieskł. przeciwnej(46) • 4 stopnienadprądoweharmonicznych(50/51h) • Zabezpieczenieróżnicowekońcalinii • Zabezpieczenietermicznesilnika (49M) • Nadzórzablokowanegowirnika / rozruchu (48) • Przełącznikprędkości (14) • Częsterozruchy (66) • Zab. podprądowe (37) • Mechanicznezacięcie (51M) • Zab. od uszkodzenia wyłącznika (50BF) • 3 Wejścia cyfrowe (standard) • 6 Wyjść cyfrowych (standard) • Złącza RJ 45 i RS 485 (standard) • Protokoły IEC 61850, Modbus, IEC 103 • Opcjonalniedostępne: 4 złącza kart We/Wy • (8DI / 5DO / 2xświatł. Ethernet / zab. łukoochronne)

  21. AQ V211 – Zabezpieczenienapięciowe 4 stopnienadnapięciowe (59) 4 stopniepodnapięciowe (27) 4 stopnieresztkowenadnapięciowe (59N) 8 stopnienad-/podczęstotliwościowe (81U/O) Zab. od uszkodzenia wyłącznika (50BF) Uszkodzeniebezpiecznika (60) 3 Wejścia cyfrowe (standard) 6 Wyjść cyfrowych (standard) Złącza RJ 45 i RS 485 (standard) Protokoły IEC 61850, Modbus, IEC 103 Opcjonalniedostępne: 5 złącz kart We/Wy (8DI / 5DO / 2xświatł. Ethernet)

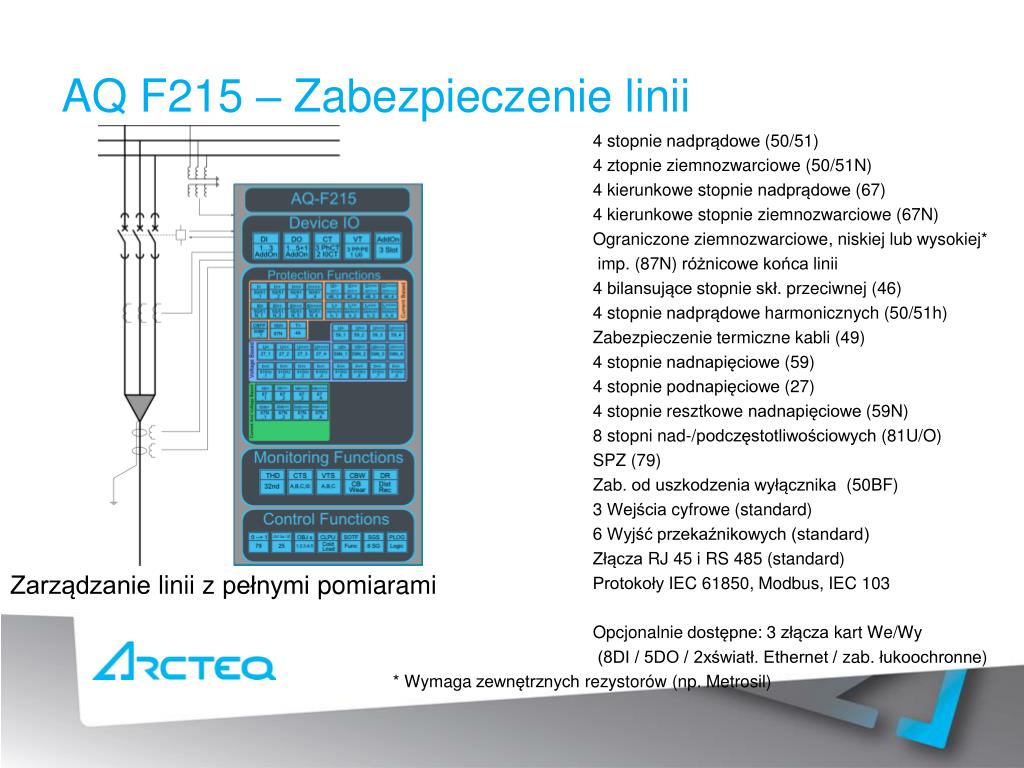

  22. AQ F215 – Zabezpieczenielinii • 4 stopnienadprądowe (50/51) • 4 ztopnieziemnozwarciowe (50/51N) • 4 kierunkowestopnienadprądowe (67) • 4 kierunkowestopnieziemnozwarciowe (67N) • Ograniczoneziemnozwarciowe, niskiejlubwysokiej* • imp. (87N) różnicowekońcalinii • 4 bilansującestopnieskł. przeciwnej (46) • 4 stopnienadprądoweharmonicznych (50/51h) • Zabezpieczenietermicznekabli (49) • 4 stopnienadnapięciowe (59) • 4 stopniepodnapięciowe (27) • 4 stopnieresztkowenadnapięciowe (59N) • 8 stopninad-/podczęstotliwościowych (81U/O) • SPZ (79) • Zab. od uszkodzenia wyłącznika (50BF) • 3 Wejściacyfrowe (standard) • 6 Wyjść przekaźnikowych (standard) • ZłączaRJ 45 i RS 485 (standard) • Protokoły IEC 61850, Modbus, IEC 103 • Opcjonalniedostępne: 3 złącza kart We/Wy • (8DI / 5DO / 2xświatł. Ethernet / zab. łukoochronne) • * Wymagazewnętrznychrezystorów (np. Metrosil) Zarządzanielinii z pełnymipomiarami

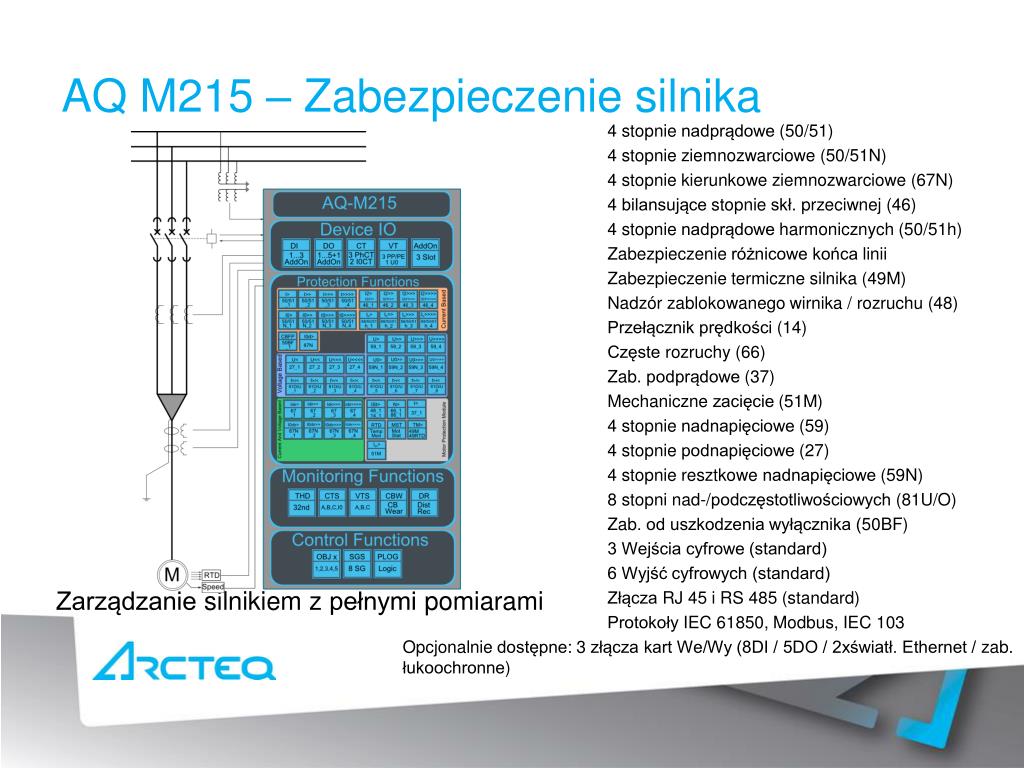

  23. AQ M215 – Zabezpieczeniesilnika • 4 stopnienadprądowe (50/51) • 4 stopnieziemnozwarciowe (50/51N) • 4 stopniekierunkoweziemnozwarciowe (67N) • 4 bilansującestopnieskł. przeciwnej (46) • 4 stopnienadprądoweharmonicznych (50/51h) • Zabezpieczenieróżnicowekońcalinii • Zabezpieczenietermicznesilnika (49M) • Nadzórzablokowanegowirnika / rozruchu (48) • Przełącznikprędkości (14) • Częsterozruchy (66) • Zab. podprądowe (37) • Mechanicznezacięcie (51M) • 4 stopnienadnapięciowe (59) • 4 stopniepodnapięciowe (27) • 4 stopnieresztkowenadnapięciowe (59N) • 8 stopninad-/podczęstotliwościowych(81U/O) • Zab. od uszkodzenia wyłącznika (50BF) • 3 Wejścia cyfrowe (standard) • 6 Wyjść cyfrowych (standard) • Złącza RJ 45 i RS 485 (standard) • Protokoły IEC 61850, Modbus, IEC 103 • Opcjonalniedostępne: 3 złącza kart We/Wy (8DI / 5DO / 2xświatł. Ethernet / zab. łukoochronne) Zarządzaniesilnikiem z pełnymipomiarami

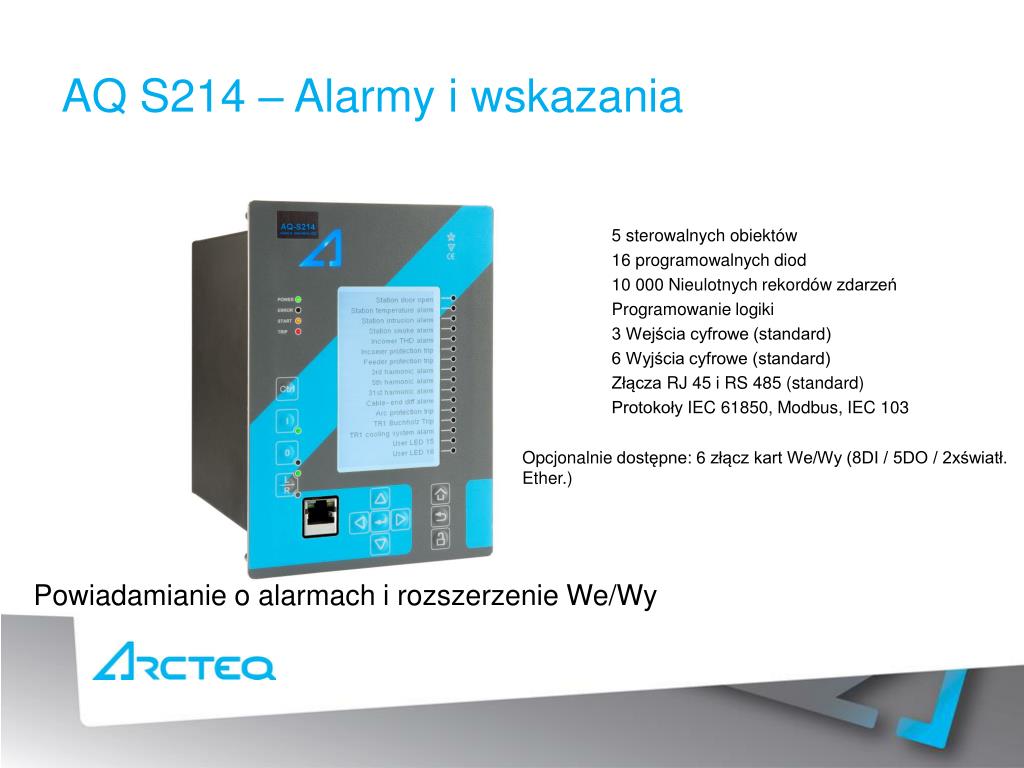

  24. AQ S214 – Alarmy i wskazania • 5 sterowalnychobiektów • 16 programowalnychdiod • 10 000 Nieulotnychrekordówzdarzeń • Programowanielogiki • 3 Wejścia cyfrowe (standard) • 6 Wyjścia cyfrowe (standard) • Złącza RJ 45 i RS 485 (standard) • Protokoły IEC 61850, Modbus, IEC 103 Opcjonalniedostępne: 6 złącz kart We/Wy (8DI / 5DO / 2xświatł. Ether.) Powiadamianie o alarmach i rozszerzenie We/Wy

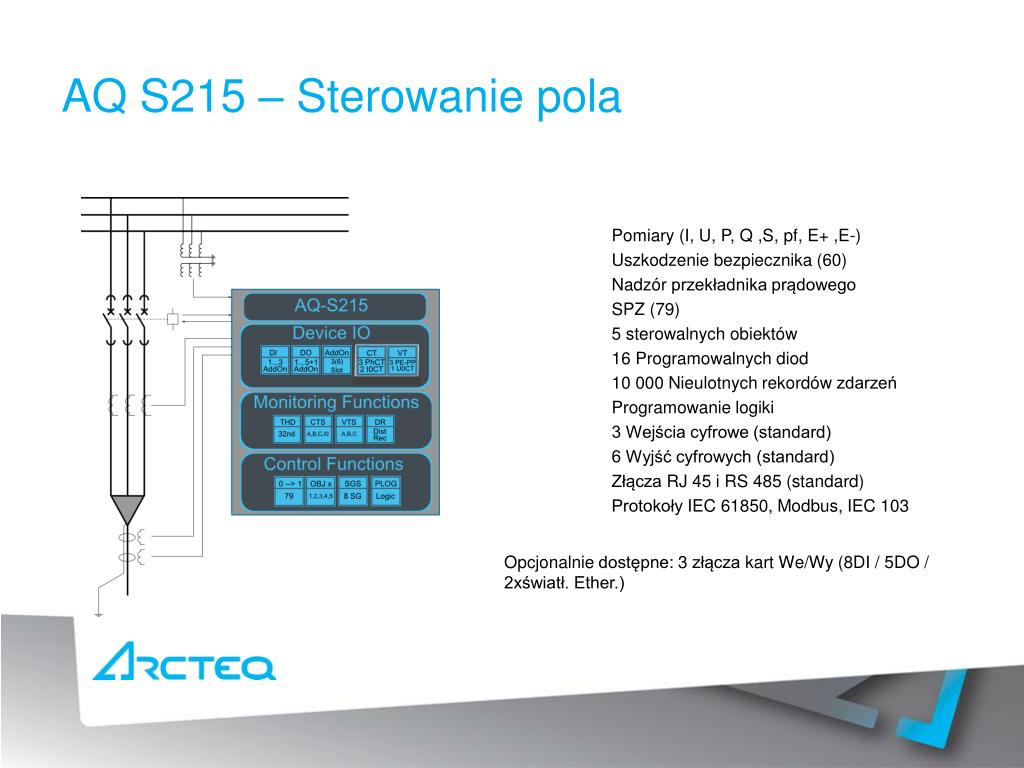

  25. AQ S215 – Sterowaniepola • Pomiary (I, U, P, Q ,S, pf, E+ ,E-) • Uszkodzeniebezpiecznika (60) • Nadzór przekładnika prądowego • SPZ (79) • 5 sterowalnychobiektów • 16 Programowalnychdiod • 10 000 Nieulotnychrekordówzdarzeń • Programowanielogiki • 3 Wejścia cyfrowe (standard) • 6 Wyjść cyfrowych (standard) • Złącza RJ 45 i RS 485 (standard) • Protokoły IEC 61850, Modbus, IEC 103 Opcjonalniedostępne: 3 złącza kart We/Wy (8DI / 5DO / 2xświatł. Ether.)

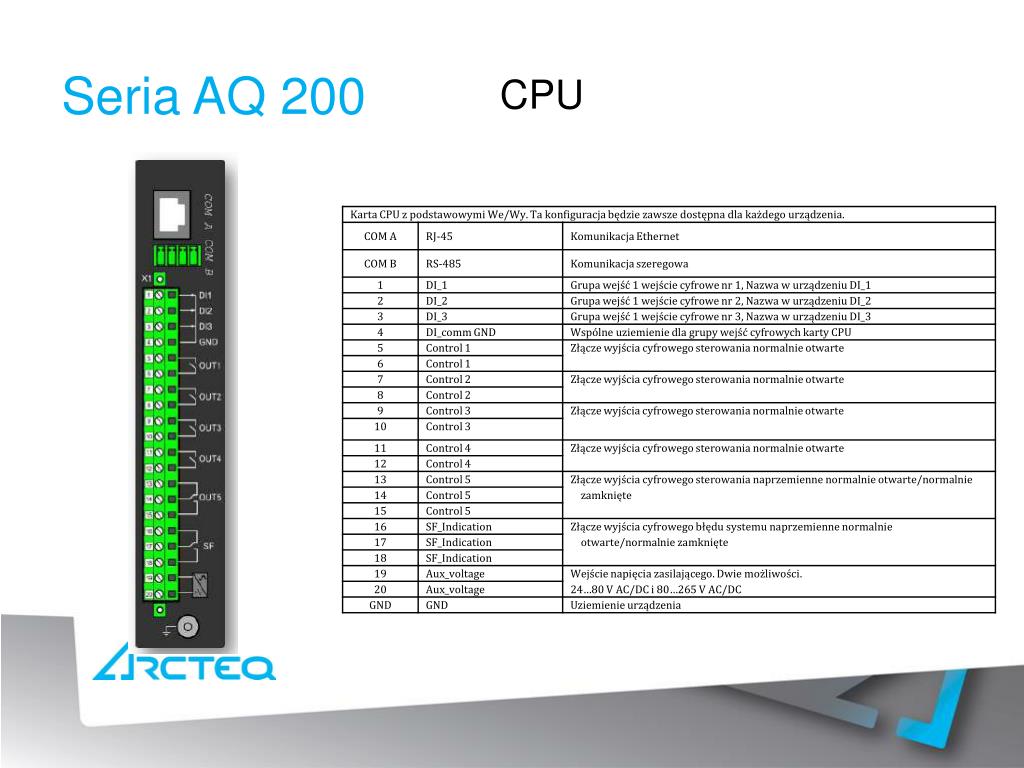

  26. Seria AQ 200 CPU

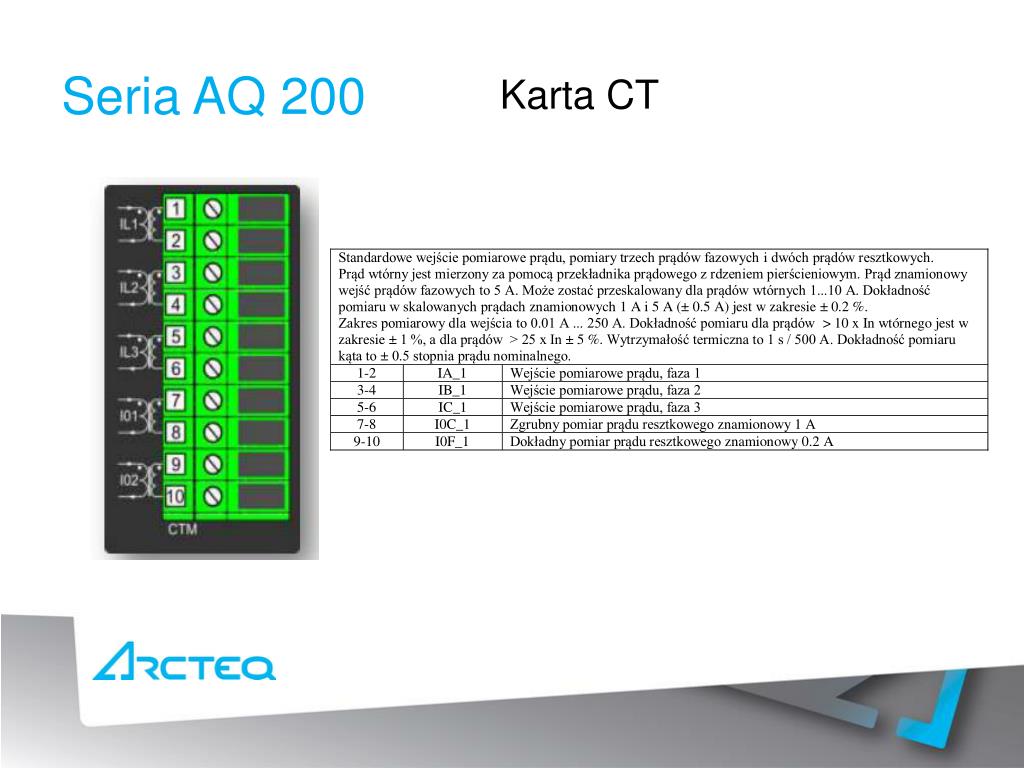

  27. Seria AQ 200 Karta CT

  28. Seria AQ 200 Karta opcji DI8

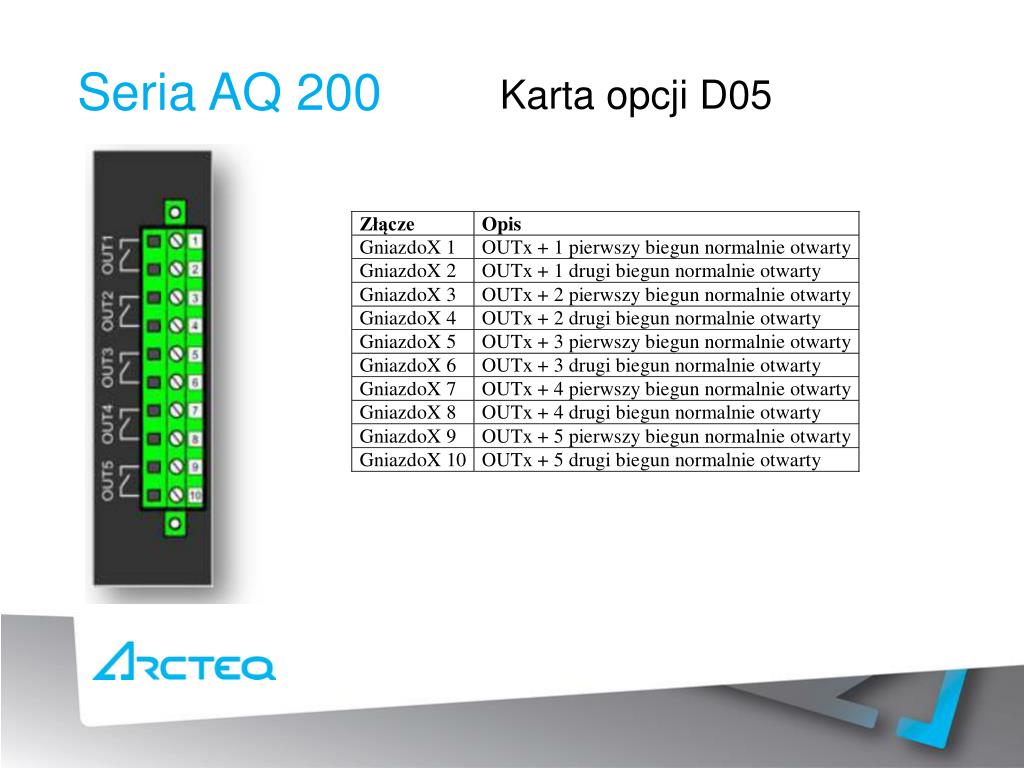

  29. Seria AQ 200 Karta opcjiD05

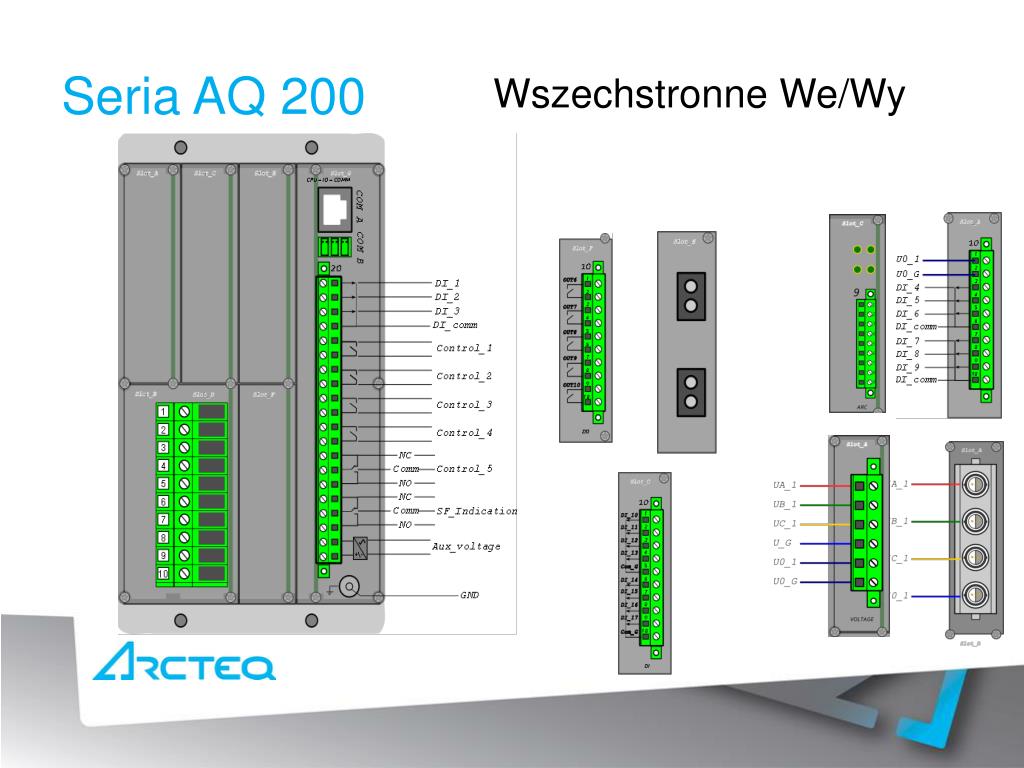

  30. Seria AQ 200 Wszechstronne We/Wy

  31. Seria AQ 200 Wszechstronne We/Wy AQ-X210-AAAA AQ-X215-AAA (w przyszłości) AQ-X213-BEC (w przyszłości) AQ-X213-BEA (w przyszłości) AQ-X213-BAA (w przyszłości) AQ-X213-AAA (w przyszłości)

  32. Seria AQ 200 Produktyplatformy PrzykładsprzętuX215 i X235

  33. Seria AQ 200 Dziękuję
