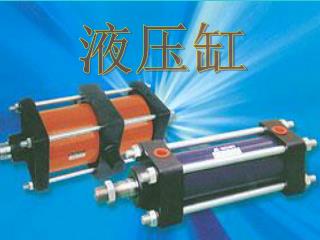

液压缸

液压缸. 液压缸. 液压缸的功用 液压缸的工作原理 液压缸的类型特点 液压缸的技术参数 液压缸的实际应用. 液压缸是液压系统的 执行元件. 液压缸的作用是将 压力能 转化为 机械能. 液压缸一般用于实现 直线往复运动 或 摆动. 单作用缸. 在压力油的作用下只能作单方向运动的液压缸， 其回程需借助于运动件的自重或其它外力（如弹簧力）。. 双作用缸. 在压力油的作用下能实现往复两个方向运动的液压缸。. 单作用式液压缸. 双作用式液压缸. 点击图片放映. 液压缸的常用类型及应用特点. ◆ 活塞式液压缸 ◆ 柱塞式液压缸

edie
Download Presentation

液压缸

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. 液压缸

  2. 液压缸 • 液压缸的功用 • 液压缸的工作原理 • 液压缸的类型特点 • 液压缸的技术参数 • 液压缸的实际应用

  3. 液压缸是液压系统的执行元件 液压缸的作用是将压力能转化为机械能 液压缸一般用于实现直线往复运动或摆动

  4. 单作用缸 在压力油的作用下只能作单方向运动的液压缸， 其回程需借助于运动件的自重或其它外力（如弹簧力）。 双作用缸 在压力油的作用下能实现往复两个方向运动的液压缸。

  5. 单作用式液压缸

  6. 双作用式液压缸 点击图片放映

  7. 液压缸的常用类型及应用特点 ◆活塞式液压缸 ◆柱塞式液压缸 ◆摆动式液压缸 ◆伸缩式液压缸

  8. 双杆活塞缸

  9. 缸体固定式 活塞杆固定式 运动范围：3L，用于小型设备 运动范围：2L，用于大型设备

  10. 单杆活塞缸 单杆活塞缸可用于“快进-工进-快退”场合

  11. 柱塞缸

  12. 摆动缸

  13. 伸缩缸 伸缩缸又称多级缸，其特点是伸出行程长，缩回尺寸小。

  14. 液压缸的应用 升降台 压力机 假肢

  15. 型号 ① 双作用单杆活塞式液压缸。 ② 缸盖连接方式： L-螺纹(缸径≤φ80)；K-卡件(缸径≥φ80)；(80/55无卡件式)。 ③ 设计序号：01-活塞为y型圈密封；02-活塞为组合密封。 ④ 缸径(mm)。 ⑤ 活塞杆直径(mm)。 ⑥ 压力等级 16MPa。 ⑦ 缸头、缸筒连接方式。 ⑧ 活塞杆端连接方式。 ⑨ 缓冲部位。 ⑩ 油口连接方式：1-内螺纹。 Ⅰ.与主机连接方式。

  16. 性能参数

  17. 液压缸的结构

  18. 液压缸的结构

  19. 液压缸的密封

  20. 液压缸的密封

  21. 练 习 已知一单杆活塞缸，设液压油进入有杆腔时的速度为v2，差动连接时的速度为v3，现要求v3/v2=2时，试求活塞直径D和活塞杆直径d之间的关系？ 解：v2=q/A2=4q/π（D2-d2） v3=q/A3=4q/πd2 v3/v2=2 (D2-d2)/d2=2 D= d

  22. 小 结 液压缸属于液压系统的执行元件； 液压缸将液压能转换为机械能，可以完成直线运动或摆动； 常用液压缸结构形式有活塞缸、柱塞缸、摆动缸、伸缩缸等； 根据液压油驱动液压缸完成动作情况分单作用缸和双作用缸； 液压缸的型号参数主要包含其缸径、杆径、行程、连接安装等； 液压缸广泛用于各种液压系统，其中活塞缸最常用。
