  1. Инновационные решения для интеллектуальных сетей: Второе поколение АИИС КУЭ – платформа для стабильного сокращения потерь и мониторинга энергоэффективности

  2. Проблемы и технические решения

  3. Проблематика 1. Функциональность систем. 2. Технологические и коммерческие потери. 3. Интеграция приборов учета всех энергоресурсов в единую систему учета и мониторинга.

  4. ФУНКЦИОНАЛЬНОСТЬ Потенциал АИИС КУЭ систем не используется на 100%

  5. Задачи

  6. Пилотная зона КАНСК

  7. Пилотная зона КАНСК

  8. Сбор часовых профилей нагрузки

  9. Сбор дневных профилей нагрузки

  10. Как мы этого достигли? Технология PRIME!(PowerlineRelated Intelligent Metering Evolution) • Обеспечение помехоустойчивости при передаче данных • Скорость передачи по силовым линиям до 128Кб/с

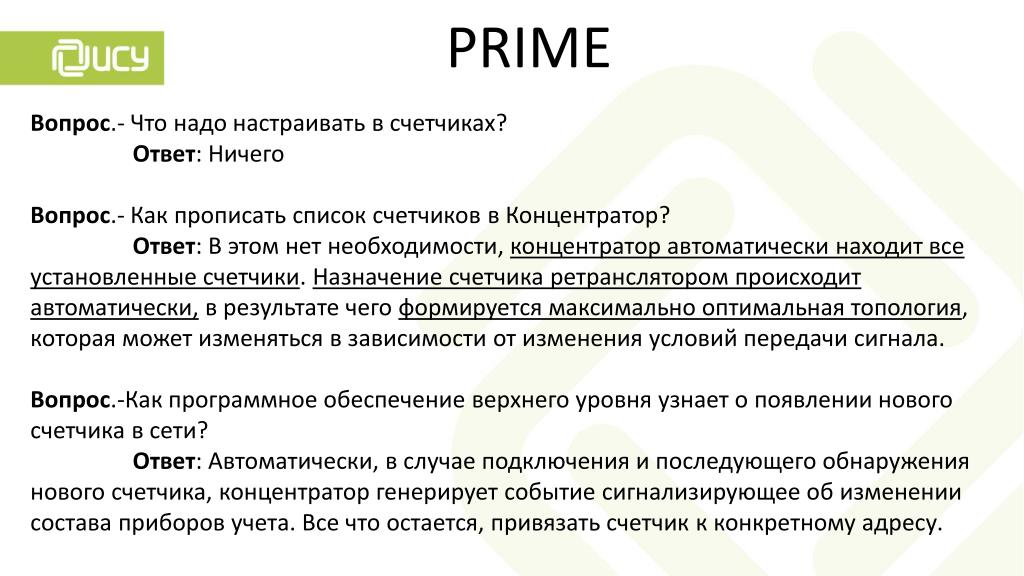

  11. PRIME Вопрос.- Что надо настраивать в счетчиках? Ответ: Ничего Вопрос.- Как прописать список счетчиков в Концентратор? Ответ: В этом нет необходимости, концентратор автоматически находит все установленные счетчики. Назначение счетчика ретранслятором происходит автоматически, в результате чего формируется максимально оптимальная топология, которая может изменяться в зависимости от изменения условий передачи сигнала. Вопрос.-Как программное обеспечение верхнего уровня узнает о появлении нового счетчика в сети? Ответ: Автоматически, в случае подключения и последующего обнаружения нового счетчика, концентратор генерирует событие сигнализирующее об изменении состава приборов учета. Все что остается, привязать счетчик к конкретному адресу.

  12. Задачи

  13. ПОТЕРИ В среднем по результатам опросов потери сетевых организаций в России составляют от 20% до 30% ежегодно. Потери в сетях: • Потери на оборудовании. • Потери коммерческие (хищения). Финансовые последствияаварийных ситуациях: • Недоотпуск электроэнергии. • Штрафные санкции.

  14. Технические решения Функционал защиты от мошенничества: • Сигнализация на вскрытие клеммнойкрышки. • Сигнализация «наличие тока при отсутствии напряжения» • Сигнализация о событиях на внешнем датчике • Пропадание нейтрали • Удаленное включение/отключение реле • Автоматическое включение/отключение релепри превышению нагрузки Функционал мониторинга качества электроэнергии: • Превышение допустимого напряжения (по каждой фазе) • Просадка ниже допустимого напряжения (по каждой фазе) • Длительность отсутствие напряжение (по каждой фазе)

  15. Smart Metering

  16. Smart Metering Smart Metering – это модель автоматического сбора и анализа данных о количестве потребления, качестве и характеристиках передаваемой/получаемой электроэнергии, а также управления нагрузкой на удаленных приборах учета в режиме реального времени.

  17. Smart Metering

  18. ИНТЕГРАЦИЯ 1. Интеграция систем АИИС КУЭ различных производителей между собой. 2. Интеграция систем учета тепла, газа, воды, электроэнергии с целью создания единой информационной системы.

  19. Задачи

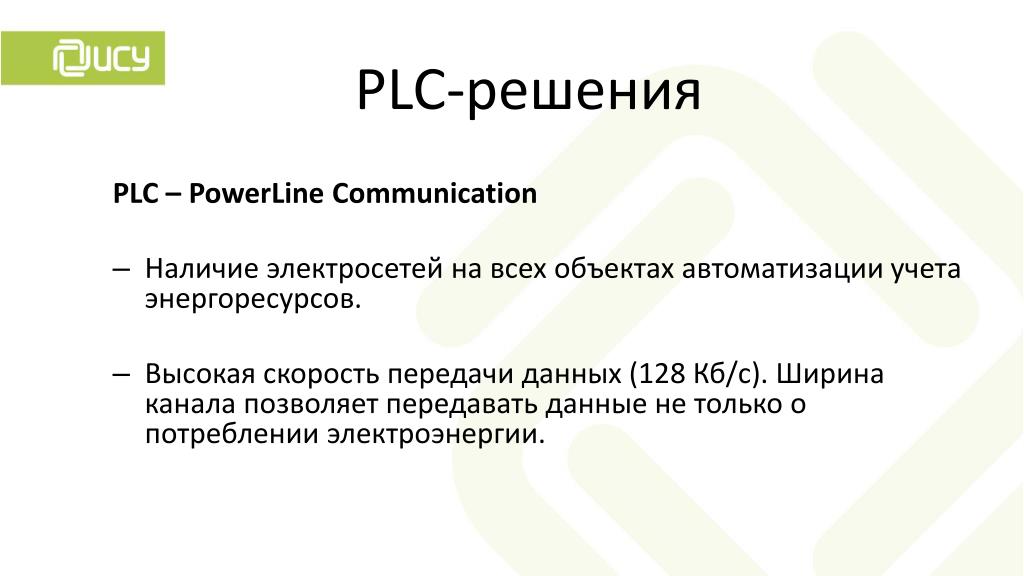

  20. PLC-решения PLC – PowerLine Communication • Наличие электросетей на всех объектах автоматизации учета энергоресурсов. • Высокая скорость передачи данных (128 Кб/с). Ширина канала позволяет передавать данные не только о потреблении электроэнергии.

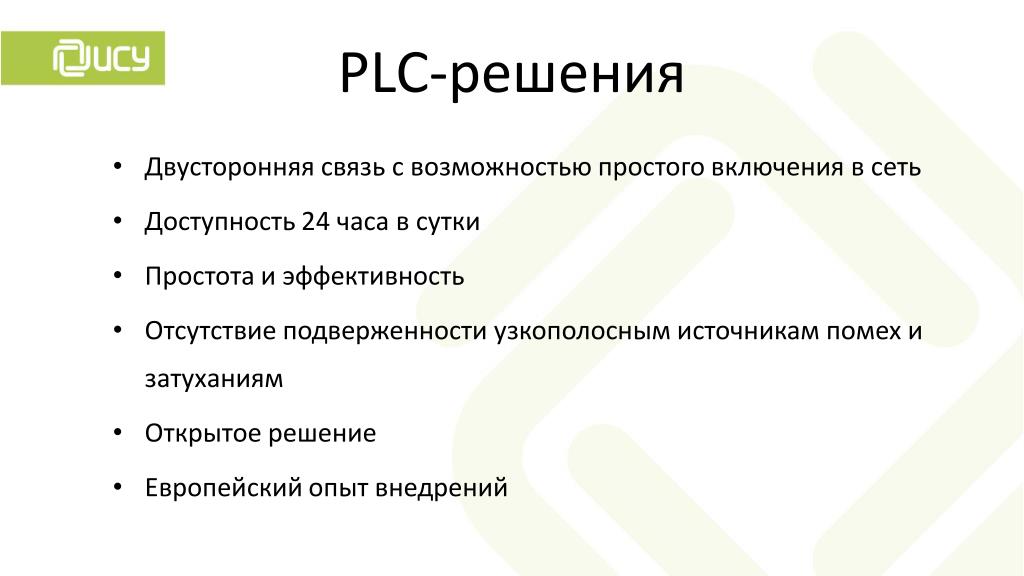

  21. PLC-решения • Двусторонняя связь с возможностью простого включения в сеть • Доступность 24 часа в сутки • Простота и эффективность • Отсутствие подверженности узкополосным источникам помех и затуханиям • Открытое решение • Европейский опыт внедрений

  22. Технические решения Обеспечение интеграции - универсальный протокол DLMS/COSEM. Возможности: • Получение профиля потребления всех энергоресурсов потребителя с использованием одной инфраструктуры передачи данных. • Интеграция широкого спектра устройств в единую систему учета. • Унификация процесса сбора данных

  23. Спасибо за внимание!
