  1. 中央电大远程开放教育网址: Http://www.open.edu.cn 《计算机组成原理》主持教师电子邮件: lmq@mail.mastvu.ah.cn

  2. 直播课堂内容 1. 布置控制器教学实验 2. 布置内存扩展教学实验 布置串行接口入出教学实验 3. 布置第四、五章作业 4. 第四、五章教学内容辅导

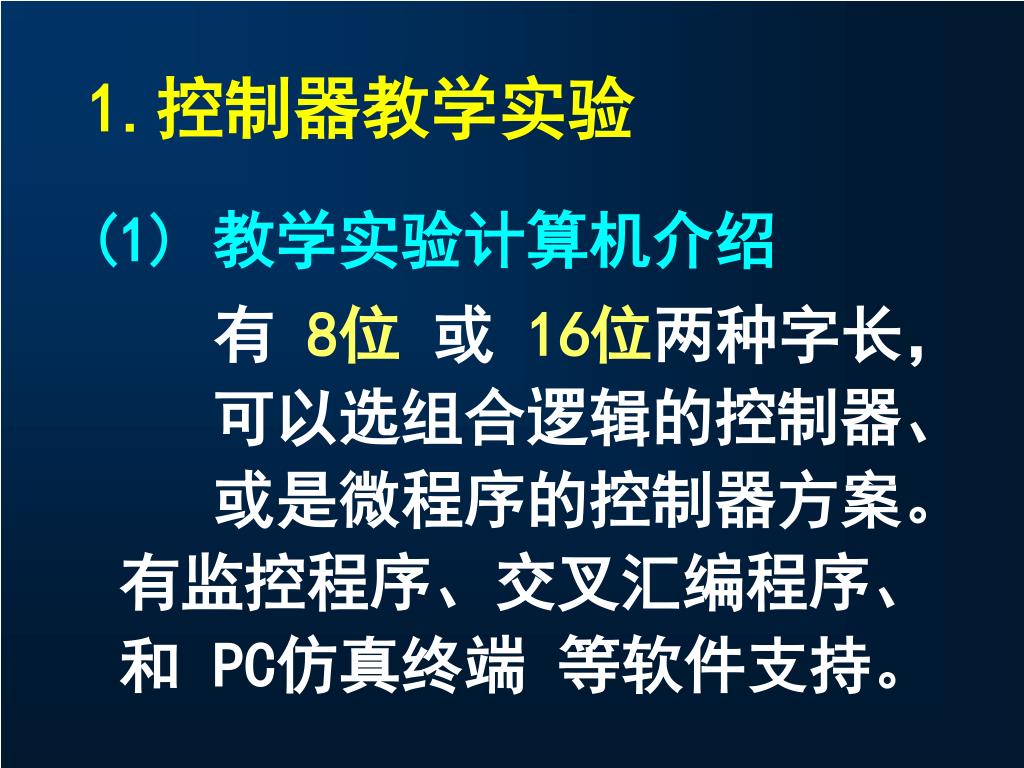

  3. 1.控制器教学实验 (1) 教学实验计算机介绍 有 8位 或 16位两种字长, 可以选组合逻辑的控制器、 或是微程序的控制器方案。 有监控程序、交叉汇编程序、 和 PC仿真终端 等软件支持。

  4. (2)教学实验内容 实验时以 8位字长,组合逻辑 控制器方案来进行,把第三章作 业第18题的(1)、(2)、(3)、(5) 的设计在教学计算机上实现出来 并调试正确,用在你的程序中。

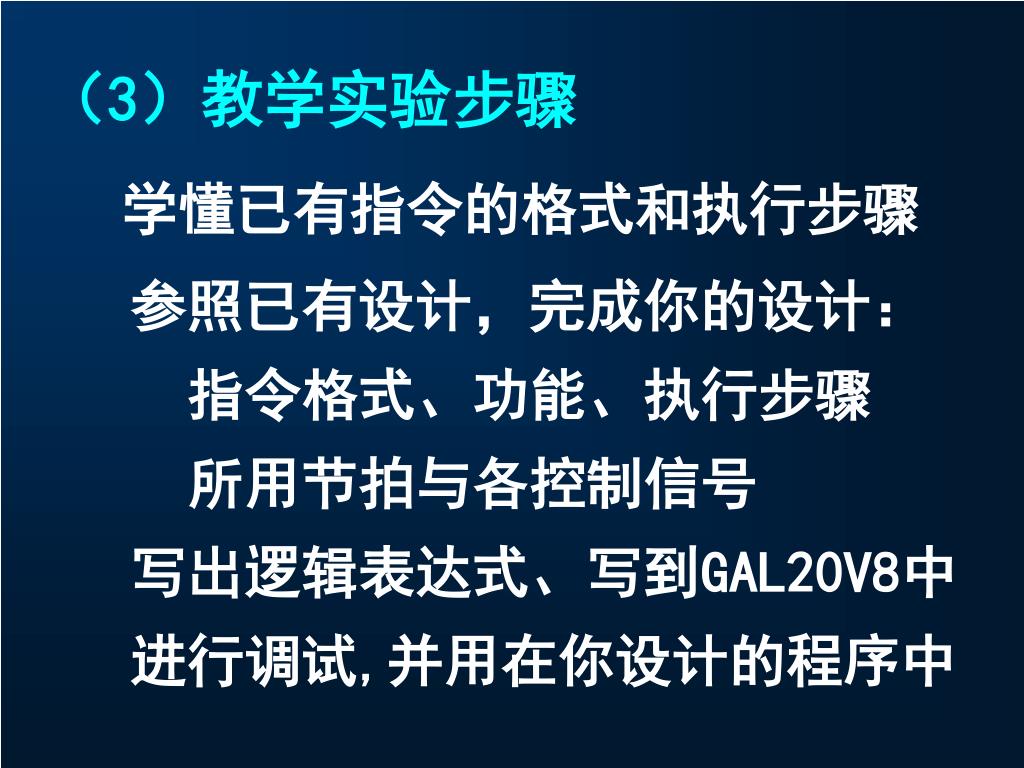

  5. (3)教学实验步骤 学懂已有指令的格式和执行步骤 参照已有设计,完成你的设计: 指令格式、功能、执行步骤 所用节拍与各控制信号 写出逻辑表达式、写到GAL20V8中 进行调试,并用在你设计的程序中

  6. 2.内存储器教学实验 (1) 教学实验计算机介绍 整机为 8位字长, 组合逻辑控制器方案, 内存储器为 8位字长, 使用 16位的地址, 按字节访问。

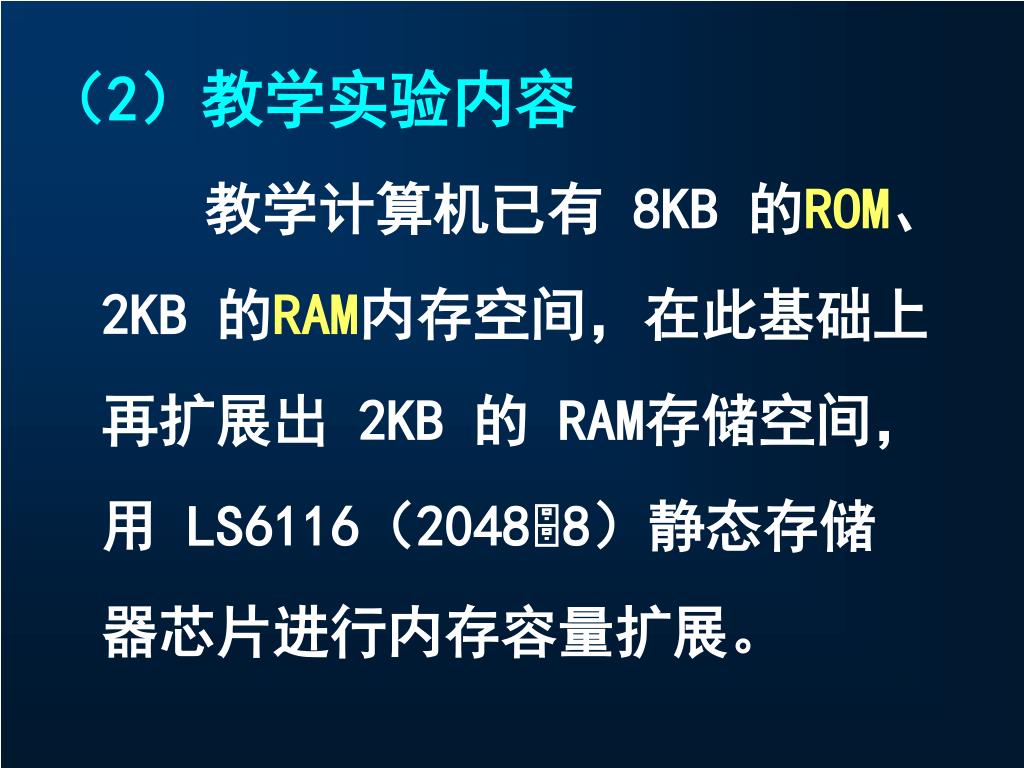

  7. (2)教学实验内容 教学计算机已有 8KB 的ROM、 2KB 的RAM内存空间,在此基础上 再扩展出 2KB 的 RAM存储空间, 用 LS6116(20488)静态存储 器芯片进行内存容量扩展。

  8. (3)教学实验步骤 学懂教学计算机内存储器设计, 把新的一片 LS6116芯片插到板上。 主要工作是接好该芯片的地址线, 数据线,片选和读写控制信号等。 对硬件进行调试,并在程序中使用 这片存储区,检查读写的正确性。

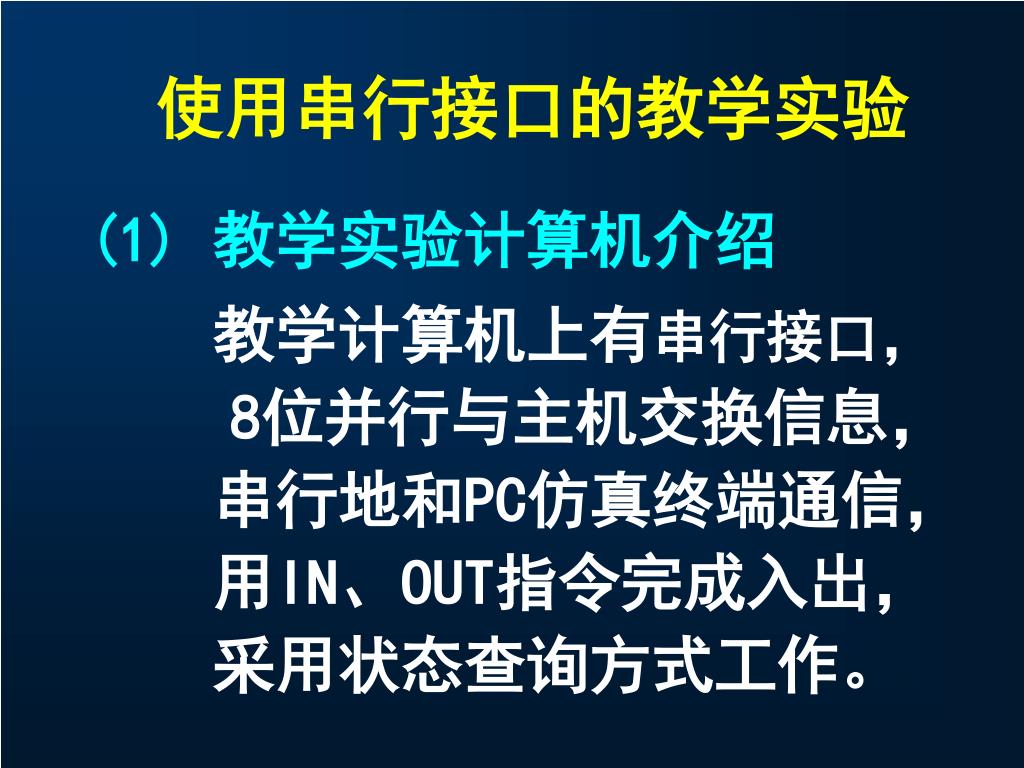

  9. 使用串行接口的教学实验 (1) 教学实验计算机介绍 教学计算机上有串行接口, 8位并行与主机交换信息, 串行地和PC仿真终端通信, 用IN、OUT指令完成入出, 采用状态查询方式工作。

  10. (2)教学实验内容 在教学计算机已有监控程序, 串行口能正常运行,串行口的 端口地址:00(数据),01(状态), 参照教材上已有的I/O程序例子, 设计用串口完成I/O操作的程序

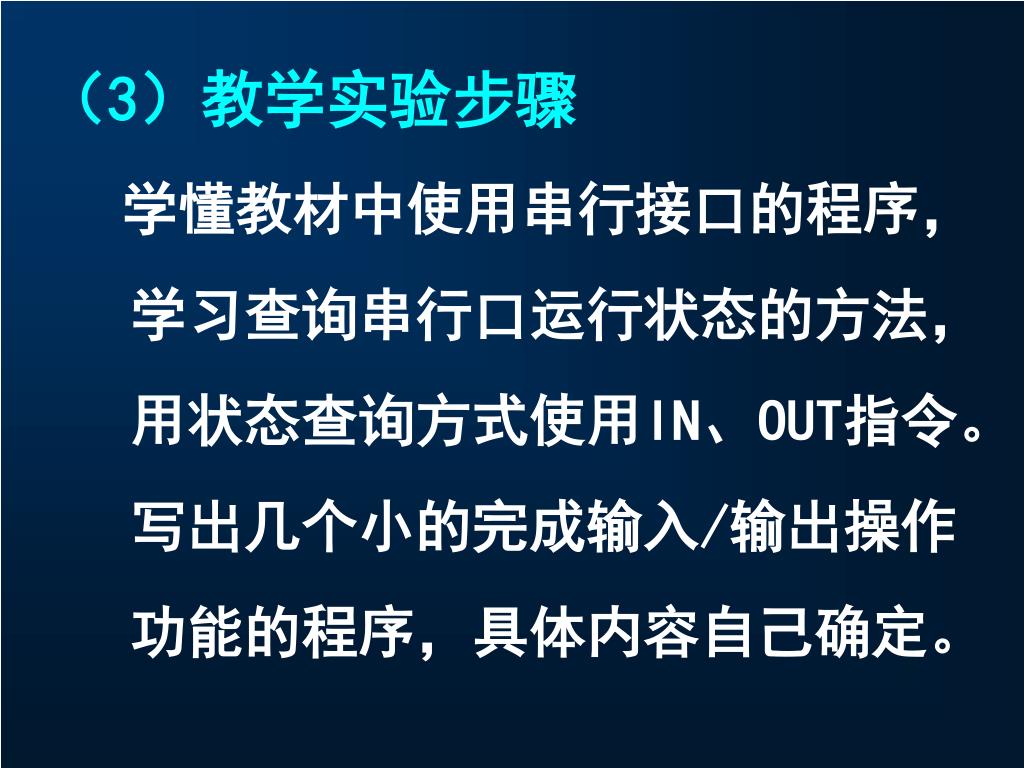

  11. (3)教学实验步骤 学懂教材中使用串行接口的程序, 学习查询串行口运行状态的方法, 用状态查询方式使用IN、OUT指令。 写出几个小的完成输入/输出操作 功能的程序,具体内容自己确定。

  12. 3.第四章作业 第四章习题中的 第1题, 第 2题,第 3题, 第6题, 第12题,第13题, 第27题,第31题。 (8个作业题均必做)

  13. 第五章作业 第五章习题中的 第2题, 第 4题,第 9题, 第14题,第15题,第19题 第27题,第29题。 (8个作业题均必做)

  14. 4. 第四、五章内容辅导 第四、五两章的教学内容 各占全部教学内容的 20%, 涉及概念性的知识比较多, 原理性的内容一般理解即可; 实用性的知识较多,有些 线路或设备组成实例,勿背。

  15. 计算机硬件系统 控 制 器 运 算 器 第二单元 第一单元 入出接口和总线 高速缓存 输入设备 主存储器 输出设备 外存设备 第四单元 第三单元

  16. 第四章内容概要 存储器,三级连,局部、一致且包含 提速 主体 扩容量,缓存 主存 虚存盘 字位扩展、体交叉,完全 直接 组相联 段表、页表和快表,盘 带 阵列容错连

  17. 第四章 多级结构的存储器系统 一. 层次存储器系统概述 二. 主存储器部件 三. 高速缓存CACHE 四. 虚拟存储器部件 五. 外存储器设备 阵列技术与容错

  18. 一. 层次存储器系统概述 1. 概念与追求的目标 2. 程序运行的局部性特性 3. 各层存储器所用介质其特性 4.一致性、包含性

  19. 层次存储器系统概述 用途:存储器系统是计算机中   用于存储程序和数据的部件。 对其要求是:   尽可能快的读写速度 尽可能大的存储容量 尽可能低的成本费用

  20. 怎样才能同时实现这些要求呢? 用多级结构的存储器系统 把要用的程序和数据, 按其使用的急迫和频繁程度, 分块调入存储容量不同、 运行速度不同的存储器中, 并由硬软件来统一管理与调度。

  21. 程序运行时的局部性原理 在一小段时间内,最近被访问过 的程序和数据很可能再次被访问 在空间上,这些被访问的程序和 数据往往集中在一小片存储区 在访问顺序上,指令顺序执行比 转移执行的可能性大 (大约 5:1 )

  22. 解决方案 选用生产与运行成本不同的、 存储容量不同的、 读写速度不同的 多种存储介质,组成一个 统一管理的存储器系统。

  23. 解决方案 使每种介质都处于不同的地位, 起到不同的作用,充分发挥各 自在速度容量成本方面的优 势,从而达到最优性能价格比, 以满足使用要求。

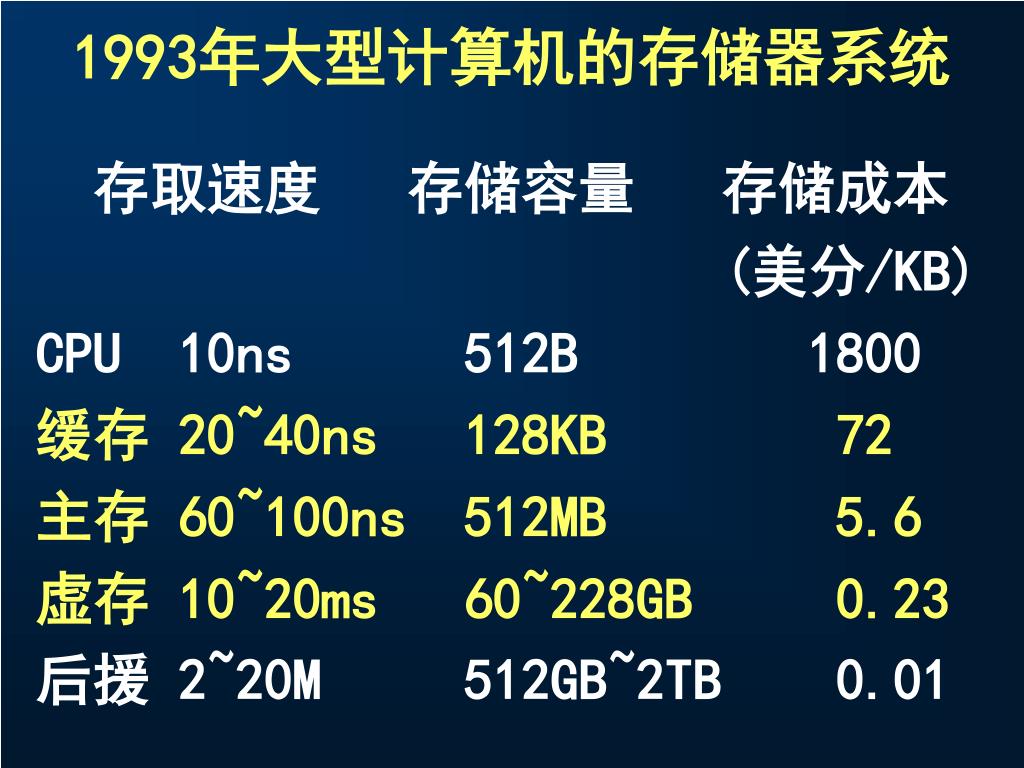

  24. 1993年大型计算机的存储器系统 存取速度 存储容量 存储成本 (美分/KB) CPU 10ns 512B 1800 缓存 20~40ns 128KB 72 主存 60~100ns 512MB 5.6 虚存 10~20ms 60~228GB 0.23 后援 2~20M 512GB~2TB 0.01

  25. 使CPU大部分时间访问高速缓 存,速度最快;仅在从缓存中 读不到数据时,才去读主存,速 度略慢但容量更大;当从主存 中还读不到数据时,才去批量读 虚存,速度很慢容量极大,就解 决了对速度、容量、成本的需求。

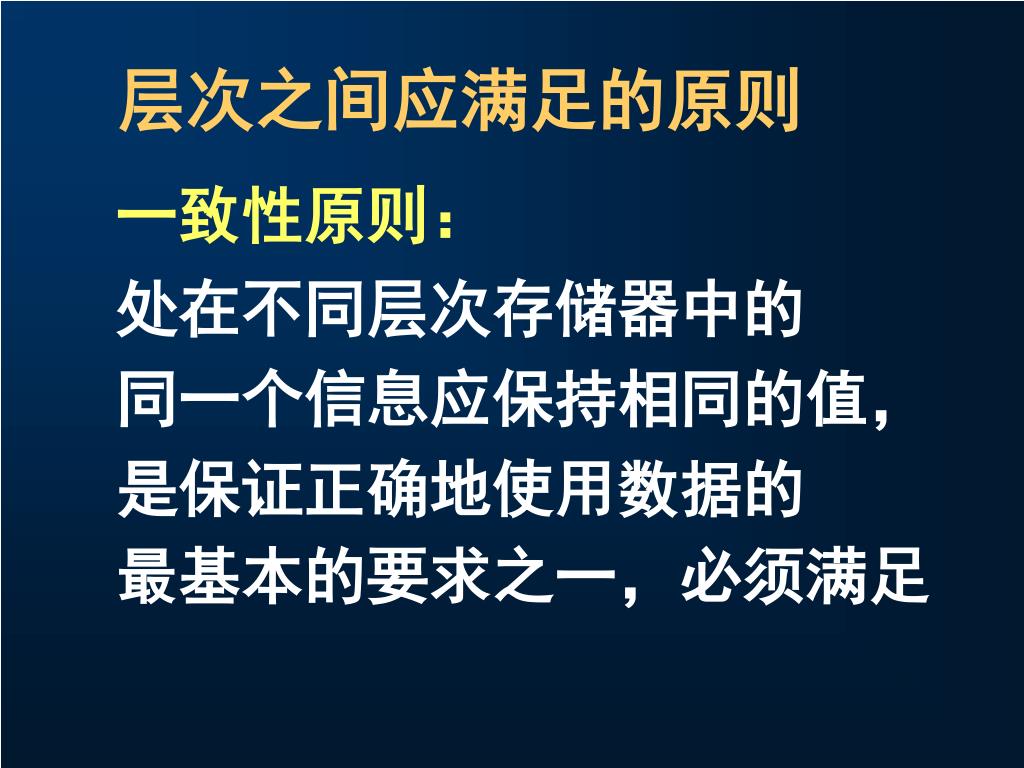

  26. 层次之间应满足的原则 一致性原则: 处在不同层次存储器中的 同一个信息应保持相同的值, 是保证正确地使用数据的 最基本的要求之一,必须满足

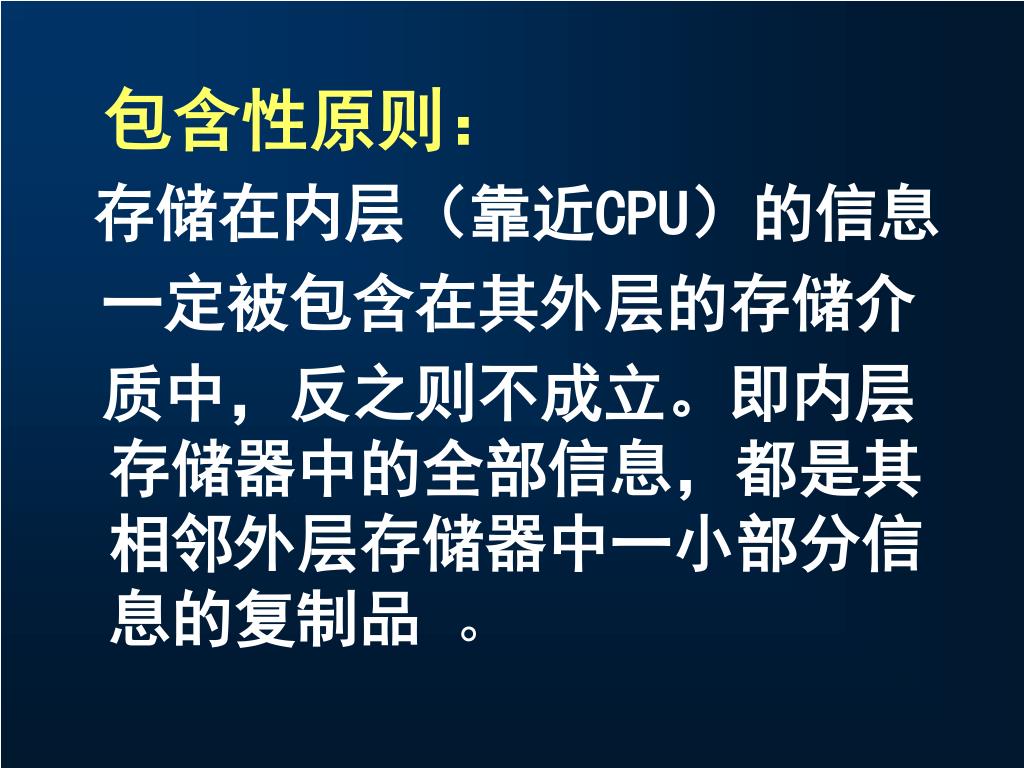

  27. 包含性原则: 存储在内层(靠近CPU)的信息 一定被包含在其外层的存储介 质中,反之则不成立。即内层存储器中的全部信息,都是其相邻外层存储器中一小部分信息的复制品 。

  28. AB k 位(给出地址) Main Memory 二. 主存储器的组成与设计 CPU DB n 位(传送数据) READ WRITE READY

  29. 静态和动态存储器芯片特性 SRAM DRAM 存储信息 触发器 电容 破坏性读出 非 是 需要刷新 不要 需要 送行列地址 同时送 分两次送

  30. 静态和动态存储器芯片特性 SRAM DRAM 运行速度 快 慢 集成度 低 高 发热量 大 小 存储成本 高 低

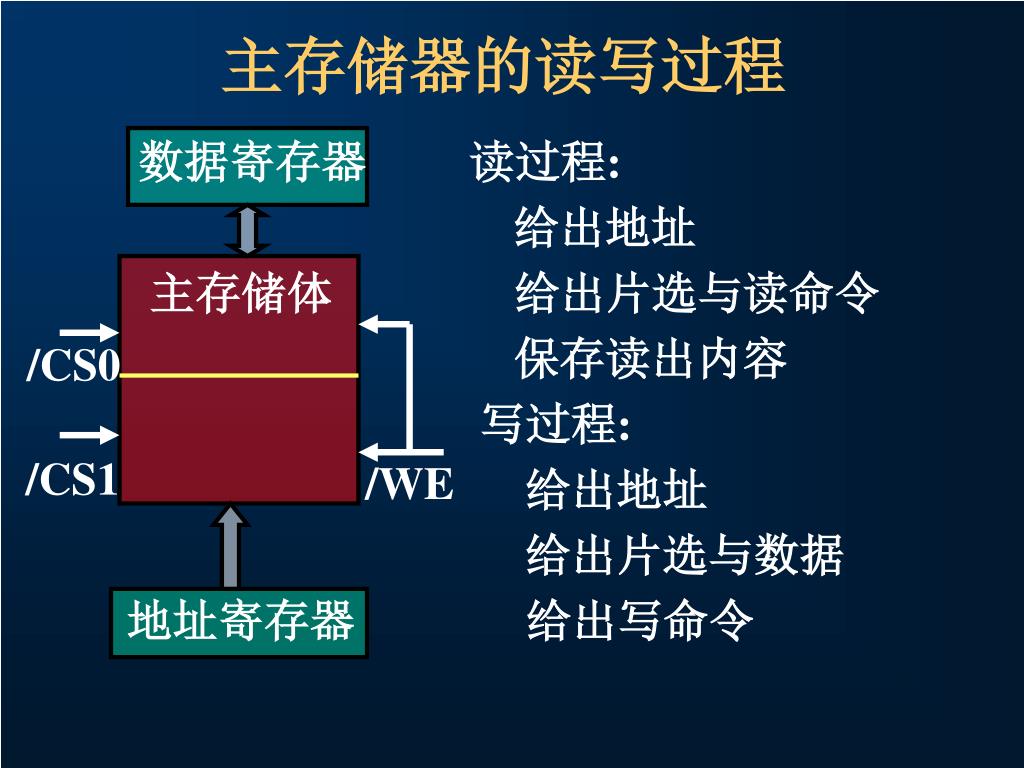

  31. 主存储器的读写过程 数据寄存器读过程: 给出地址 主存储体 给出片选与读命令 保存读出内容 写过程: 给出地址 给出片选与数据 地址寄存器 给出写命令 /CS0 /CS1 /WE

  32. 静态存储器字、位扩展 高八位数据 低八位数据 2K * 8 bit 2K * 8 bit /CS0 /WE 2K * 8 bit 2K * 8 bit 译码器 /CS1 地址总线低11 位 实现片内选单元 高位地址译码 给出片选信号

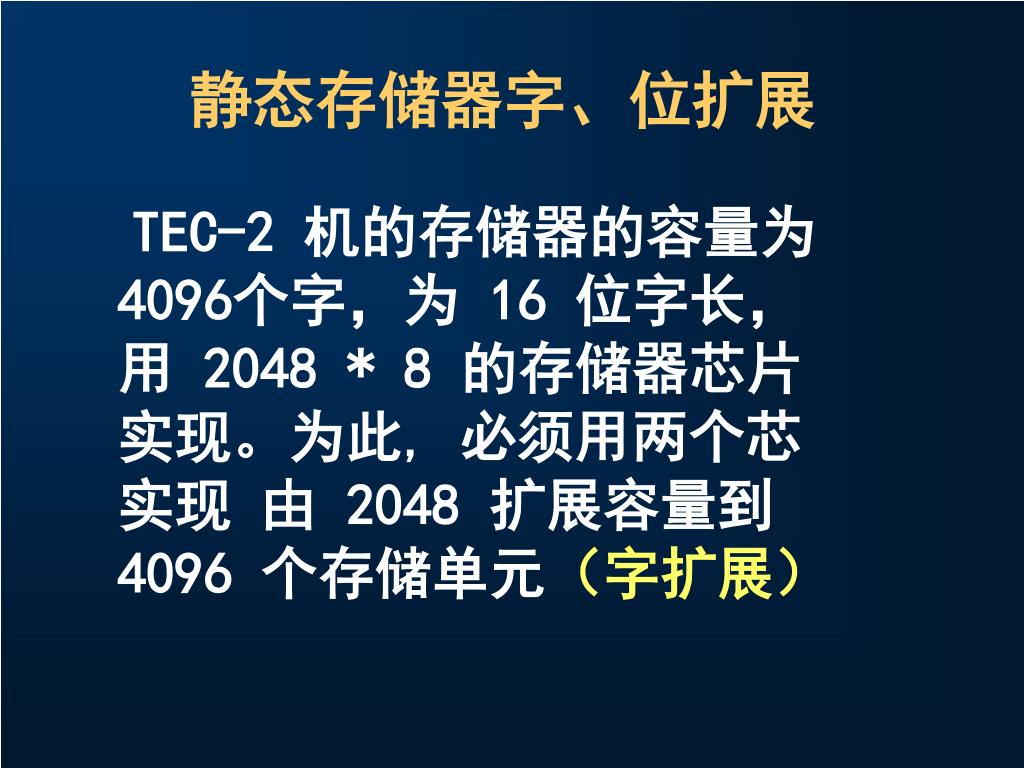

  33. 静态存储器字、位扩展 TEC-2 机的存储器的容量为 4096个字,为 16 位字长, 用 2048 * 8 的存储器芯片 实现。为此, 必须用两个芯 实现 由 2048 扩展容量到 4096 个存储单元(字扩展)

  34. 静态存储器字、位扩展 再用两个芯片实现由8位扩展 长度到 16 位字长(位扩展) 要用 4 片芯片实现该存储器 系统。

  35. 静态存储器字、位扩展 为访问 2048 个存储单元, 要用 11 位地址,把地址总 线的低 11 位地址送到每 个存储器芯片的地址引脚; 对地址总线的高位进行译码, 译码信号送到各存储器芯片 的/CS 引脚,

  36. 静态存储器字、位扩展 用于选择存储器芯片,使不同 芯片分时运行。 还要向存储器芯片提供读写控 制信号 /WE,以区分读写,/WE 为高电平是读操作,为低是写操 作。

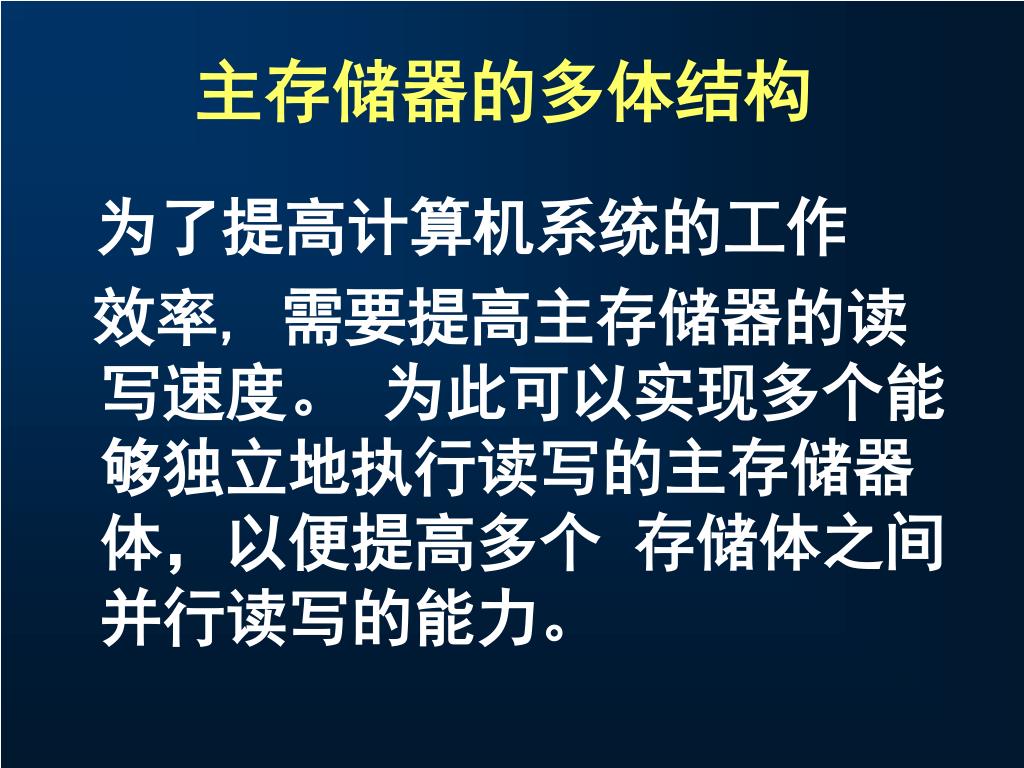

  37. 主存储器的多体结构 为了提高计算机系统的工作 效率, 需要提高主存储器的读写速度。 为此可以实现多个能够独立地执行读写的主存储器体,以便提高多个 存储体之间并行读写的能力。

  38. 主存储器的多体结构 多体结构同时适用于静态和 动态的存储器。考虑到程序运 行的局部性原理,多个存储体 应按低位地址交叉编址的方式 加以组织。类似的也可按一体 多字的方式设计主存储器部件。

  39. 数据总线 W W W W 主存储器存储体 选择 地址寄存器 一体多字结构

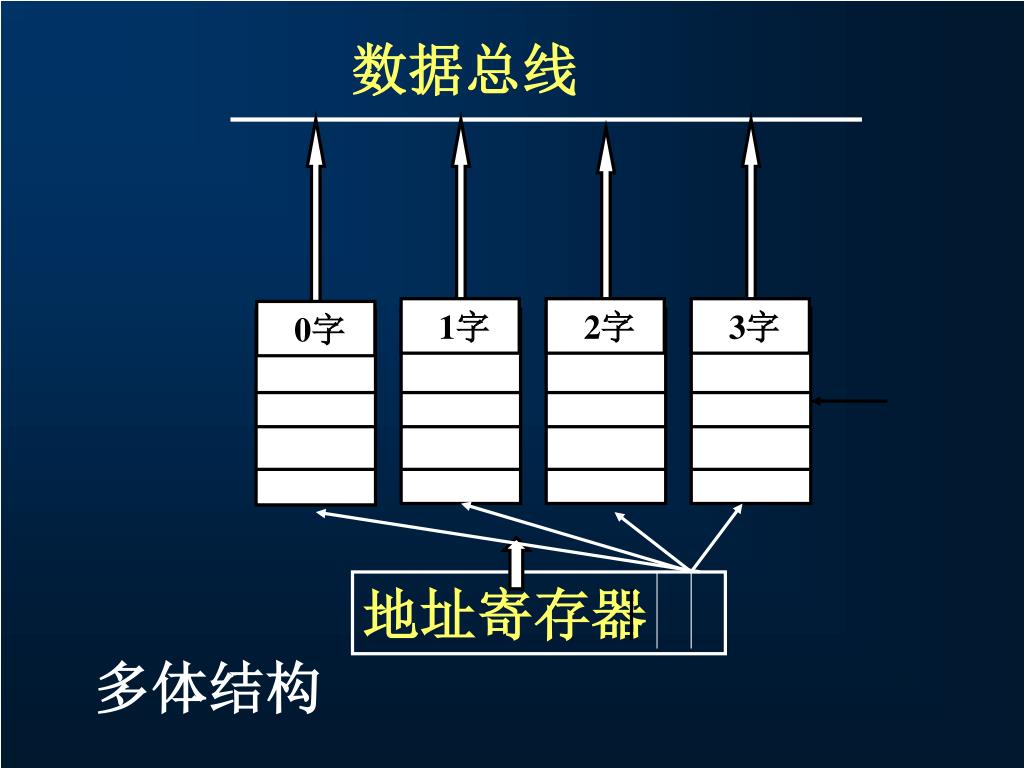

  40. 数据总线 1字 2字 3字 0字 地址寄存器 多体结构

  41. 动态存储器 破坏性读出:执行读操作后, 被读单元的内容一定 被清为 零,会破坏所保存的信息 为正常工作,必须把刚读出 的内容立即写回去,通常称 为预充电延迟,它影响存储 器的工作频率,在结束预充 电前不能开始下一次读。

  42. 定期刷新:在不进行读写 操作时,DRAM 存储器的各单 元处于断电状态,由于漏电的 存在,保存在电容CS 上的电荷 会慢慢地漏掉,为此必须定时 予以补充,称为刷新操作。

  43. 刷新不是按字处理,而是每次刷新一行,即为连接在同一行上所有存储单元的电容补充一次能量。刷新不是按字处理,而是每次刷新一行,即为连接在同一行上所有存储单元的电容补充一次能量。 刷新有两种方式: 集中和分散刷新。

  44. 快速分页组织 行、列地址要分两次给出,在连续地使用相同的行地址读写时,也可以在前一次就将行地址锁存,之后仅送列地址,

  45. 快速分页组织 以节省送地址的时间,支持这种运行方式的存储器被称为快速分页组织的存储器。 快速分页组织只用于动态存储器。

  46. 三. 高速缓冲存储器的 组成与运行原理

  47. 三.高速缓存 CACHE 用途:设置在 CPU 和 主存 储器之间,完成高速与 CPU 交换信息,尽量避免 CPU不 必要地多次直接访问慢速的 主存储器,从而提高计算机 系统的运行效率。 。

  48. 高速缓存 CACHE 实现:这是一个存储容量 很小,但读写速度更快的, 以关联存储器方式运行、 用静态存储器芯片实现的 高速静态存储器系统。

  49. 要求:有足够高的命中率,当 CPU需用主存中的数据时,多数情况下可以直接从CACHE中得到,尽量少读主存储器。称二者之比为命中率。

  50. CACHE的基本运行原理 地址总线 CPU 数据总线 读过程为例 CACHE ADDR DATA 比较选 一单元 CACHE CONTROL 译码选 一单元 MEMORY
