선체구조역학 / 진동 연구실

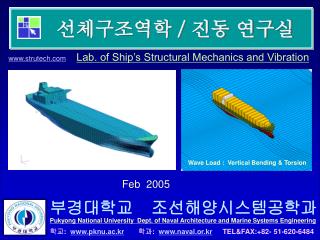

1. 선체구조역학 / 진동 연구실 Lab. of Ship’s Structural Mechanics and Vibration www.strutech.com Wave Load : Vertical Bending & Torsion Feb 2005 부경대학교 조선해양시스템공학과 Pukyong National University Dept. of Naval Architecture and Marine Systems Engineering 학교: www.pknu.ac.kr학과: www.naval.or.kr TEL&FAX:+82- 51-620-6484

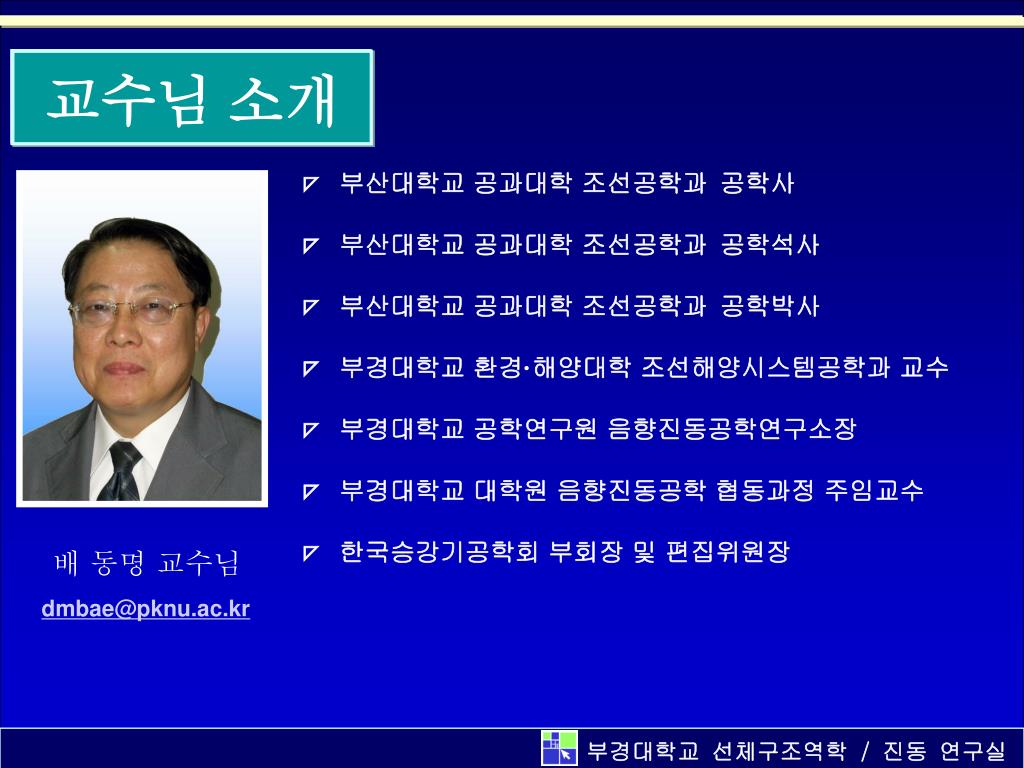

2. 교수님 소개 ◸ 부산대학교 공과대학 조선공학과공학사 ◸ 부산대학교 공과대학 조선공학과공학석사 ◸ 부산대학교 공과대학 조선공학과공학박사 ◸ 부경대학교 환경·해양대학 조선해양시스템공학과 교수 ◸ 부경대학교 공학연구원 음향진동공학연구소장 ◸ 부경대학교 대학원 음향진동공학 협동과정 주임교수 ◸ 한국승강기공학회 부회장 및 편집위원장 배 동명 교수님 dmbae@pknu.ac.kr 부경대학교 선체구조역학 / 진동 연구실

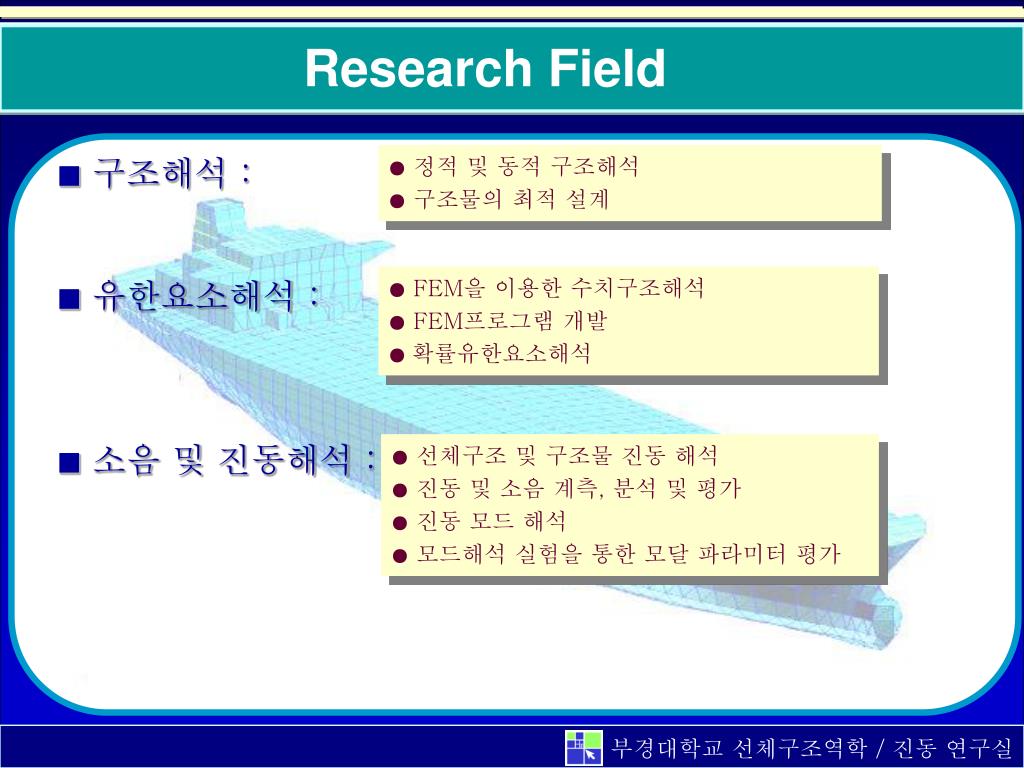

3. Research Field ■구조해석 : ■유한요소해석 : ■소음 및 진동해석 : ●정적 및 동적 구조해석 ● 구조물의 최적 설계 ● FEM을 이용한 수치구조해석 ●FEM프로그램 개발 ● 확률유한요소해석 ●선체구조 및 구조물 진동 해석 ● 진동 및 소음 계측, 분석 및 평가 ● 진동 모드 해석 ● 모드해석 실험을 통한 모달 파라미터 평가 배 동명 교수님 부경대학교 선체구조역학 / 진동 연구실

4. Conceptual Design • ■ Sketch G/A (General Arrangement) ●Main dimension, frame space ● Cargo tank, ballast tank arrangement ● Basic Rules & Regulations, Flag ● Mooring Arrg’t, Accommodation Plan, . 부경대학교 선체구조역학 / 진동 연구실

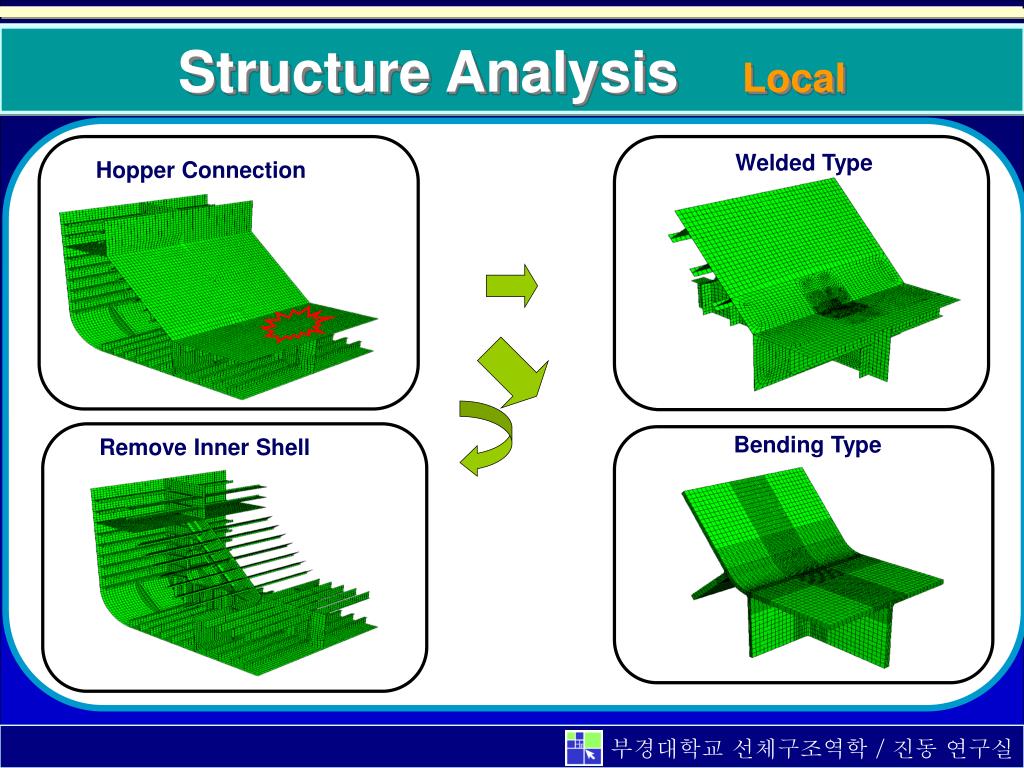

5. Structure Analysis Local Welded Type Hopper Connection Bending Type Remove Inner Shell 부경대학교 선체구조역학 / 진동 연구실

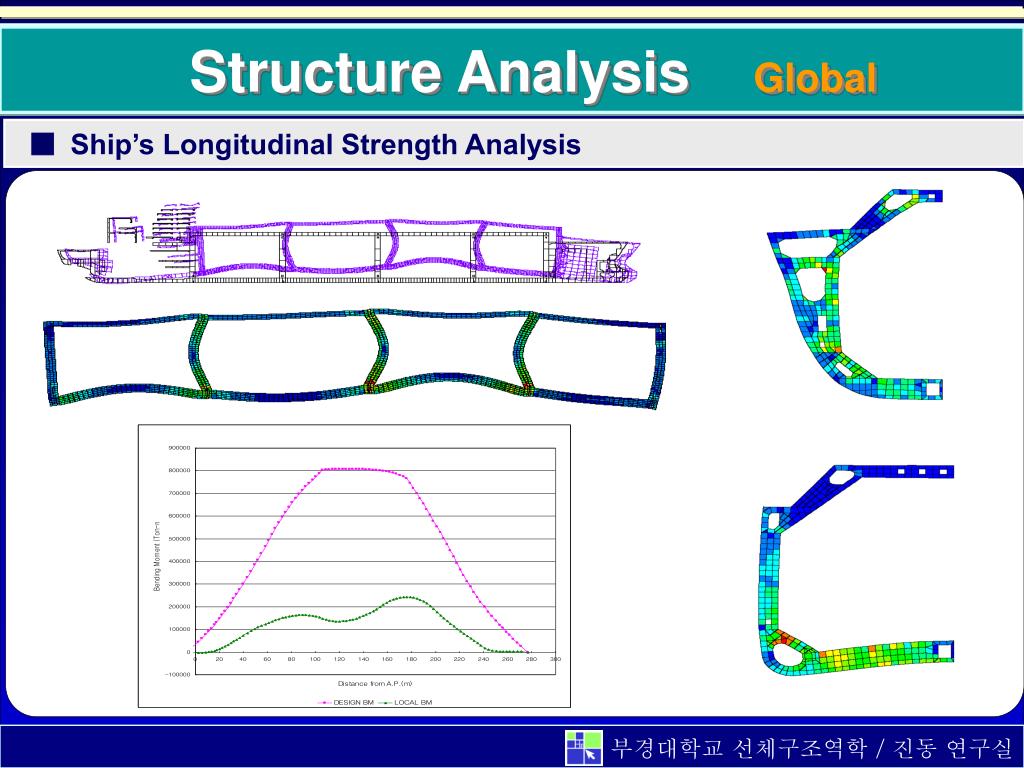

6. Structure Analysis Global ■ Ship’s Longitudinal Strength Analysis Welded Type Hopper Connection 부경대학교 선체구조역학 / 진동 연구실

7. Hatch Corner Analysis In Midship Area 3-D Cargo Hold Analysis Aft Hatch Corner Analysis Forward Hatch Corner Analysis Hull Global Analysis Structure Analysis FEM Model ■F.E. Models for Structural Analysis of Container Ship Welded Type Hopper Connection 부경대학교 선체구조역학 / 진동 연구실

8. Structure Analysis by FEM ■ Local Strength Analysis of Ship’s Stern Part 부경대학교 선체구조역학 / 진동 연구실

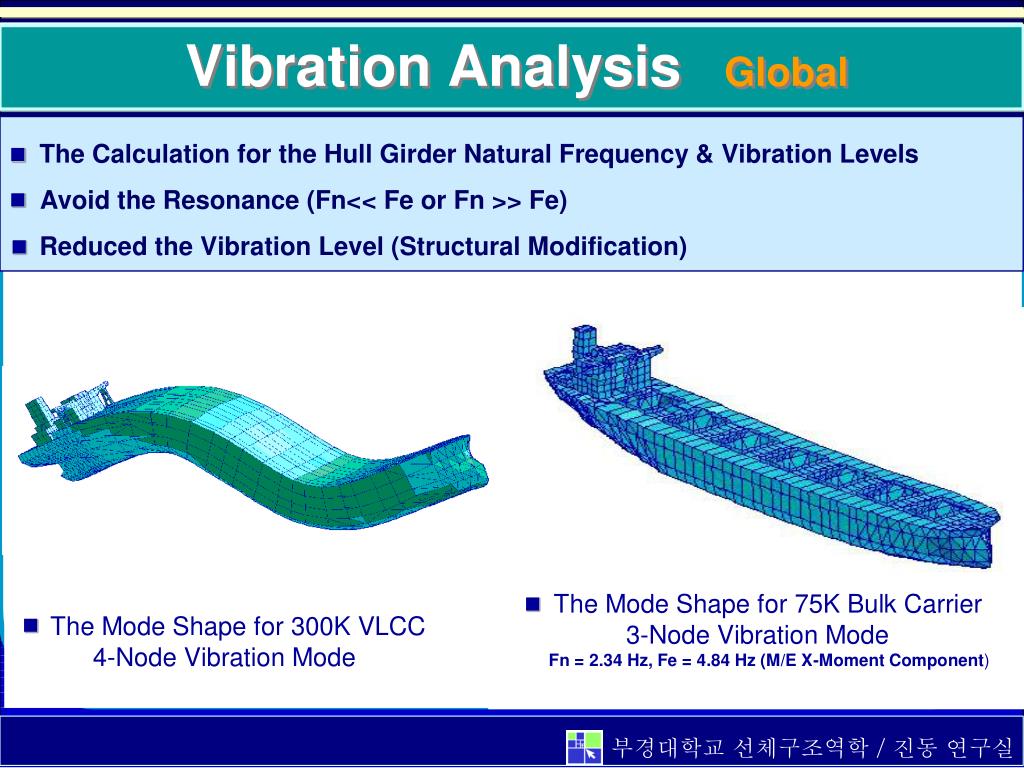

9. Vibration Analysis Global • The Calculation for the Hull Girder Natural Frequency & Vibration Levels • Avoid the Resonance (Fn<< Fe or Fn >> Fe) • Reduced the Vibration Level (Structural Modification) The Mode Shape for 300K VLCC 4-Node Vibration Mode 부경대학교 선체구조역학 / 진동 연구실

10. ■ ■ ■ ■ ■

11. Vibration Analysis Global Vertical Bending Vibration 부경대학교 선체구조역학 / 진동 연구실

12. Vibration Analysis Global Torsional Vibration 부경대학교 선체구조역학 / 진동 연구실

13. Vibration Analysis Local ■ The Calculation for the Natural Frequencies of the Concerned Structure ■ Avoid the Resonance (Fn<<Fe or Fn>>Fe) 6,500 TEU CONTAINERSHIP The Mode Shape for Diesel Generator & Aux. Boiler Very Heavy & Self-Exciting Machinery 부경대학교 선체구조역학 / 진동 연구실

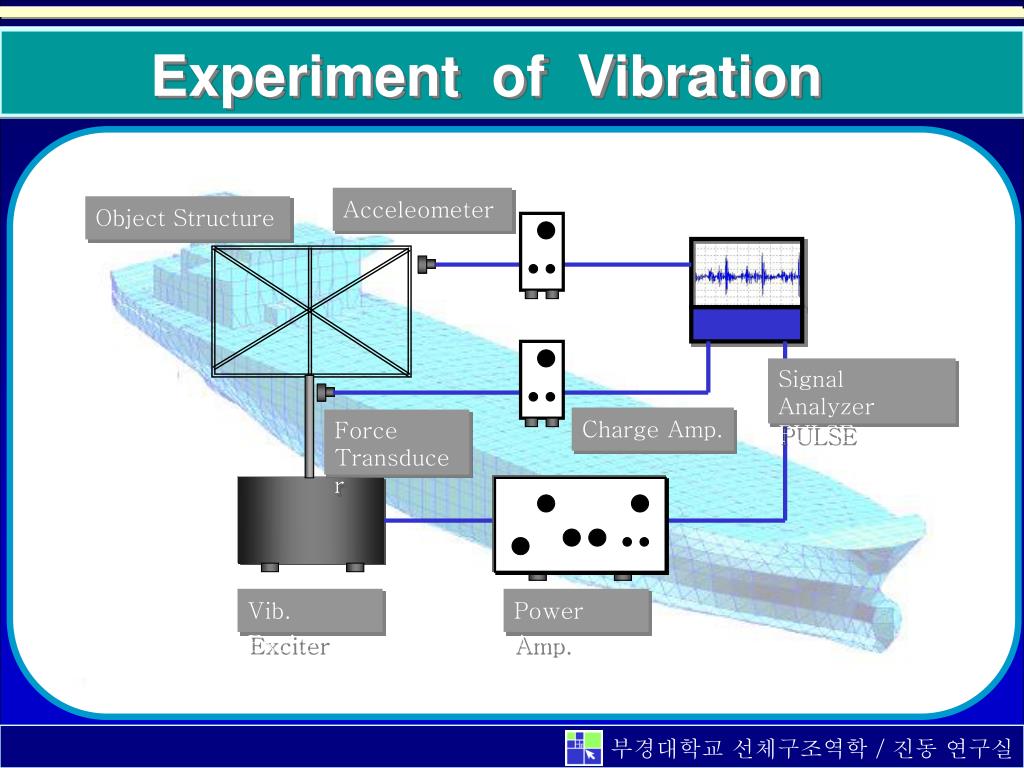

14. Experiment of Vibration Acceleometer Object Structure Signal Analyzer PULSE Charge Amp. Force Transducer Vib. Exciter Power Amp. 부경대학교 선체구조역학 / 진동 연구실

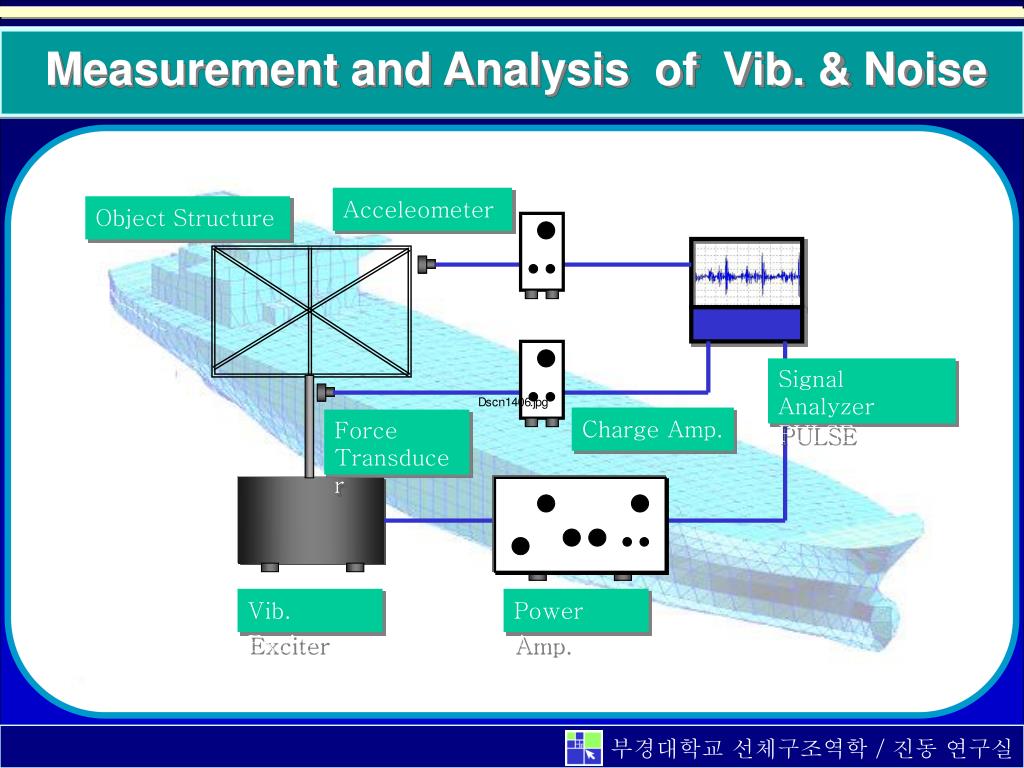

15. Measurement and Analysis of Vib. & Noise Acceleometer Object Structure Signal Analyzer PULSE Charge Amp. Force Transducer Vib. Exciter Power Amp. 부경대학교 선체구조역학 / 진동 연구실

16. 최근 용역 연구실적 (1) ◫ Strength Analysis of Shelter Structure & Joint Part of on Open Deck of Cuiser, Minoan Lines ’00 ◫ 파이프 부설선의 Flush Type Hatch Covers 및 Shelter Module의 강도해석 ’00 ◫ 몰운대 아파트의 고유진동수 계측 및 평가 ’00 ◫ 경부고속철도 8-2공구내 건물의 구조진동계측, 분석 및 평가 ’01 ◫ Control Box의 환경 진동시험 ’01 ◫ 조타기 구동 펌프의 고체 소음 및 공기소음/전동수직형 계선기의 공기소음의 계측 및 평가 ’01 ◫ Strength Analysis of Wind Screen Structure of BLUE STAR Ferries (STRINZIS LINES) ’02 ◫ Notch Wire 가공용 Roller 개발 ’02 ◫ Strength Analysis of Shelter Structure on Open Deck of 1250 Passenger Ro-Ro Ferries ’02 ◫ 알루미늄 샌드위치 패널의 구조적 형상 및 진동 특성에 관한 연구 ’02 부경대학교 선체구조역학 / 진동 연구실

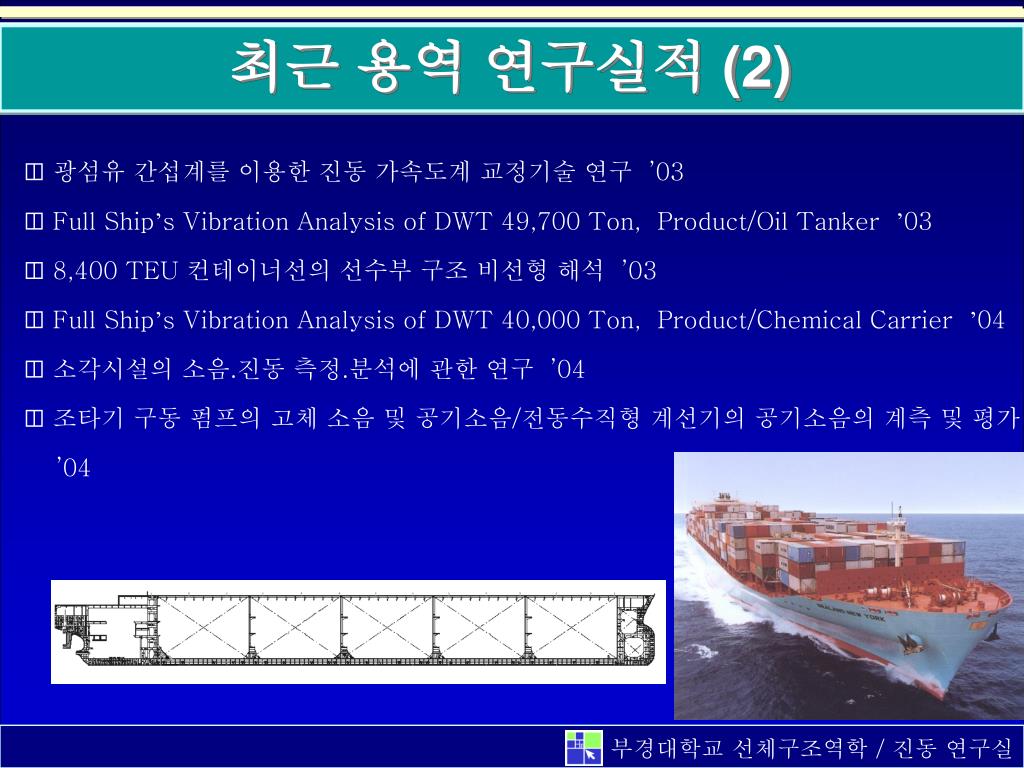

17. 최근 용역 연구실적 (2) ◫ 광섬유 간섭계를 이용한 진동 가속도계 교정기술 연구 ’03 ◫ Full Ship’s Vibration Analysis of DWT 49,700 Ton, Product/Oil Tanker ’03 ◫ 8,400 TEU 컨테이너선의 선수부 구조 비선형 해석 ’03 ◫ Full Ship’s Vibration Analysis of DWT 40,000 Ton, Product/Chemical Carrier ’04 ◫ 소각시설의 소음.진동 측정.분석에 관한 연구 ’04 ◫ 조타기 구동 펌프의 고체 소음 및 공기소음/전동수직형 계선기의 공기소음의 계측 및 평가 ’04 부경대학교 선체구조역학 / 진동 연구실

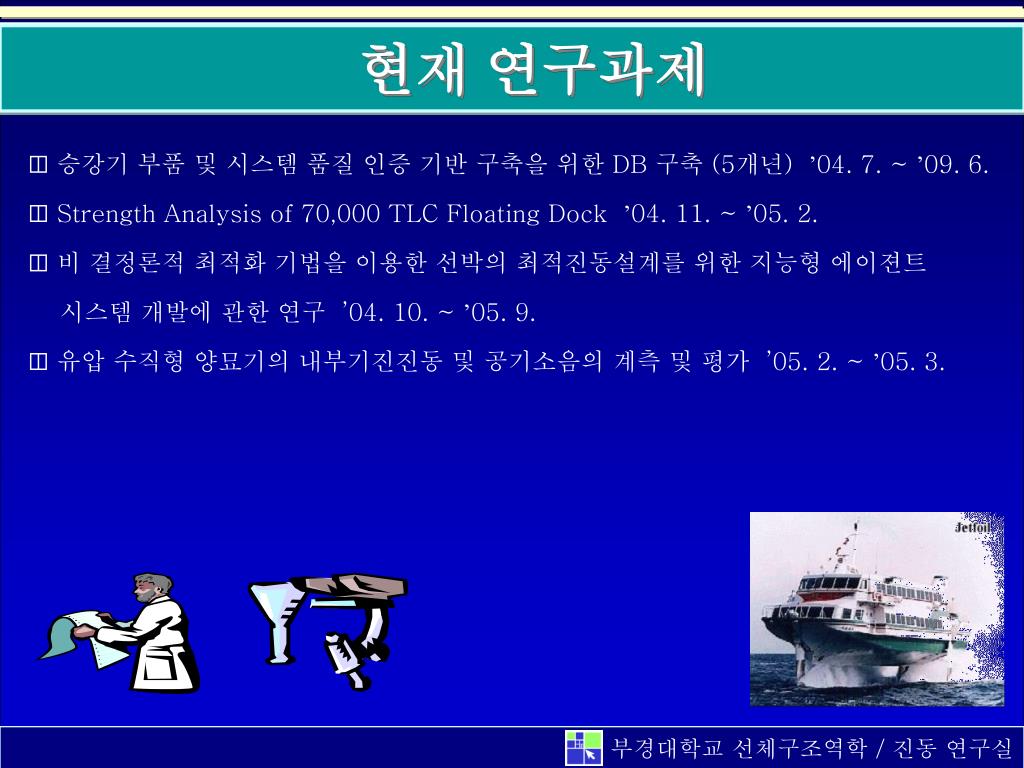

18. 현재 연구과제 ◫ 승강기 부품 및 시스템 품질 인증 기반 구축을 위한 DB 구축 (5개년) ’04. 7. ~ ’09. 6. ◫ Strength Analysis of 70,000 TLC Floating Dock ’04. 11. ~ ’05. 2. ◫ 비 결정론적 최적화 기법을 이용한 선박의 최적진동설계를 위한 지능형 에이젼트 시스템 개발에 관한 연구 ’04. 10. ~ ’05. 9. ◫ 유압 수직형 양묘기의 내부기진진동 및 공기소음의 계측 및 평가 ’05. 2. ~ ’05. 3. 부경대학교 선체구조역학 / 진동 연구실

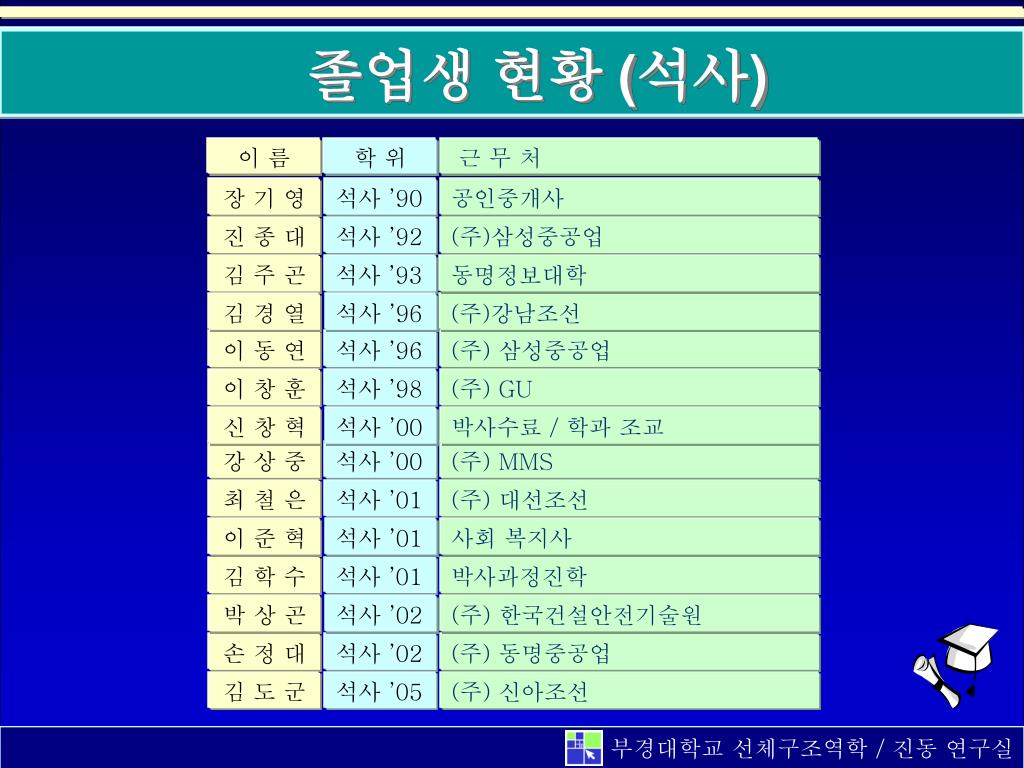

19. 졸업생 현황 (석사) 이 름 학 위 근 무 처 장 기 영 석사 ’90 공인중개사 진 종 대 석사 ’92 (주)삼성중공업 김 주 곤 석사 ’93 동명정보대학 김 경 열 석사 ’96 (주)강남조선 이 동 연 석사 ’96 (주) 삼성중공업 이 창 훈 석사 ’98 (주) GU 신 창 혁 석사 ’00 박사수료 / 학과 조교 강 상 중 석사 ’00 (주) MMS 최 철 은 석사 ’01 (주) 대선조선 이 준 혁 석사 ’01 사회 복지사 김 학 수 석사 ’01 박사과정진학 박 상 곤 석사 ’02 (주) 한국건설안전기술원 손 정 대 석사 ’02 (주) 동명중공업 김 도 군 석사 ’05 (주) 신아조선 부경대학교 선체구조역학 / 진동 연구실

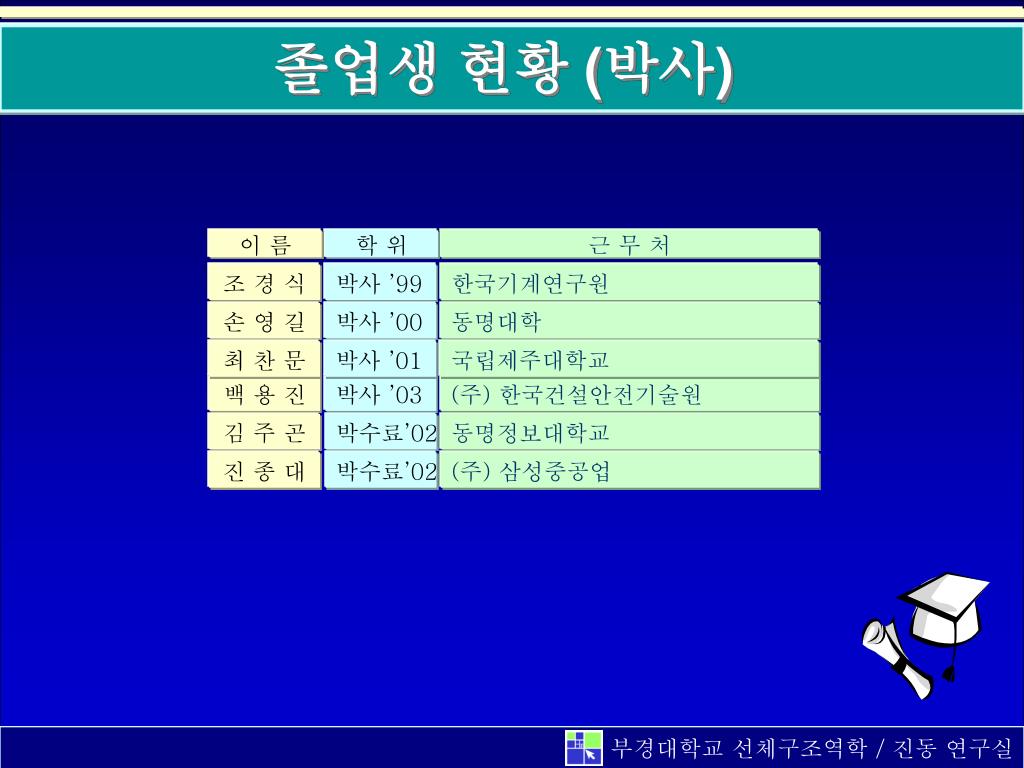

20. 졸업생 현황 (박사) 이 름 학 위 근 무 처 조 경 식 박사 ’99 한국기계연구원 손 영 길 박사 ’00 동명대학 최 찬 문 박사 ’01 국립제주대학교 백 용 진 박사 ’03 (주) 한국건설안전기술원 김 주 곤 박수료’02 동명정보대학교 진 종 대 박수료’02 (주) 삼성중공업 부경대학교 선체구조역학 / 진동 연구실

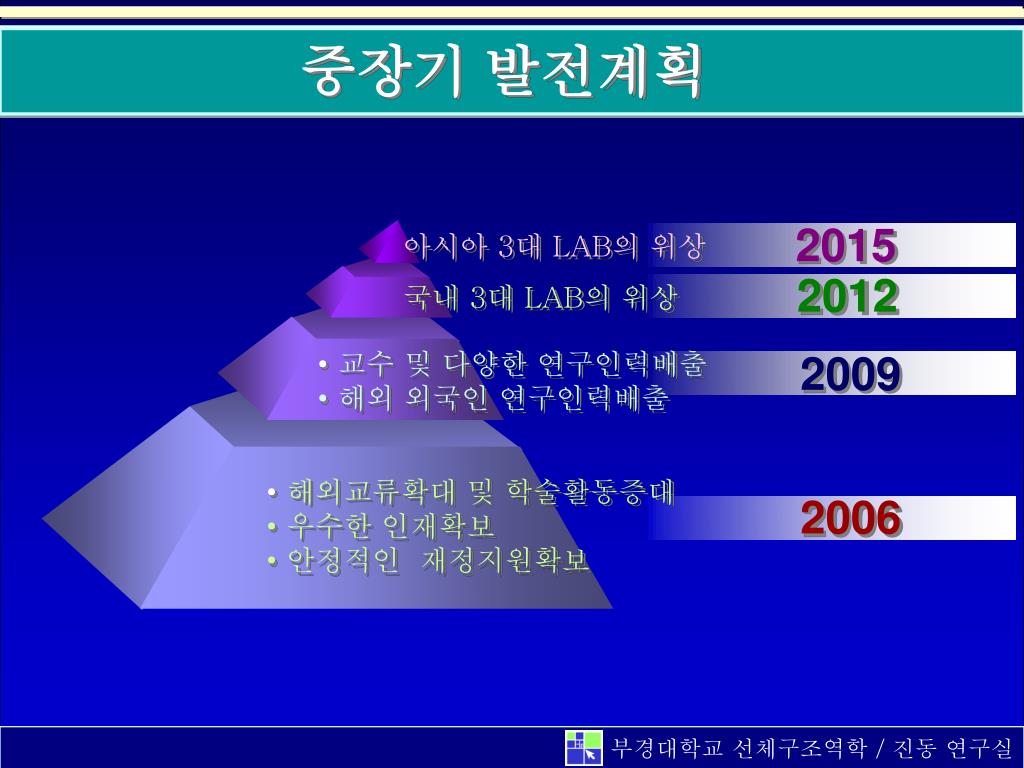

21. 중장기 발전계획 2015 아시아 3대 LAB의 위상 2012 국내 3대 LAB의 위상 • 교수 및 다양한 연구인력배출 • 해외 외국인 연구인력배출 2009 • 해외교류확대 및 학술활동증대 • 우수한 인재확보 • 안정적인 재정지원확보 2006 부경대학교 선체구조역학 / 진동 연구실

22. 실험실 구성원 현황 이 름 학번 학 기 내 용 / 연락처 신 창 혁 92 박사수료 016-802-3007 김 학 수 92 박사과정 011-9204-7045 이 용 희 99 학부 3학년 011-9598-1030 정 성 욱 01 학부 2학년 016-563-6579 최 혜 림 03 학부 2학년 011-9513-8321 전 종 국 03 학부 3학년 018-400-1095 부경대학교 선체구조역학 / 진동 연구실

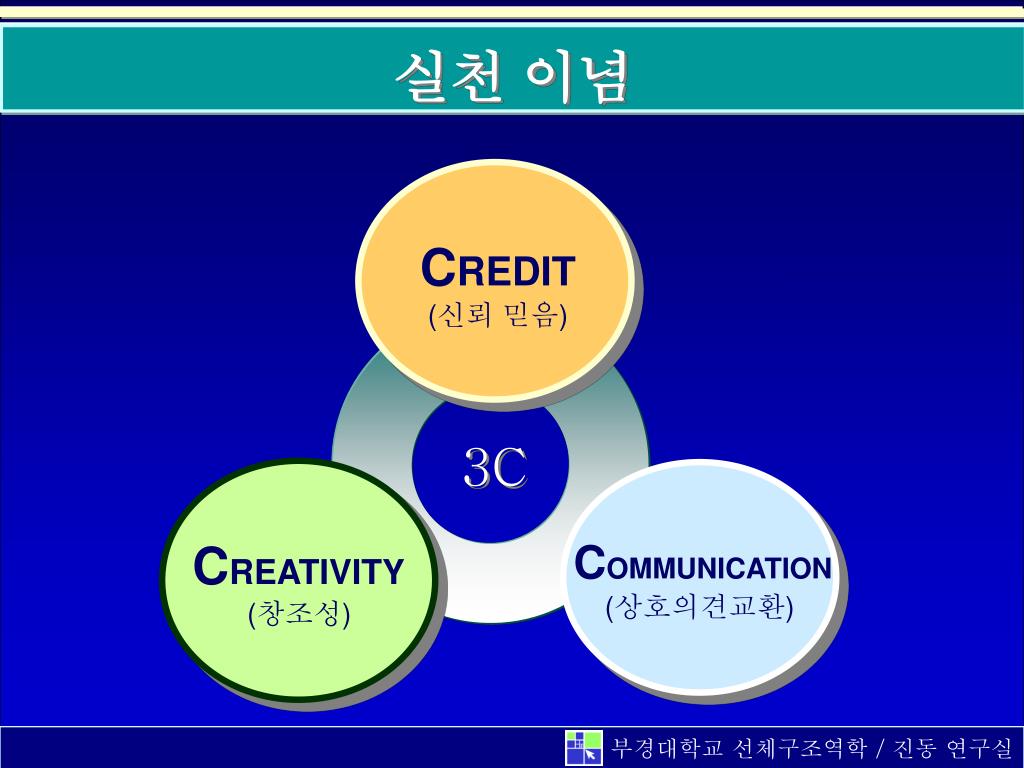

23. 실천 이념 CREDIT (신뢰 믿음) 3C CREATIVITY (창조성) COMMUNICATION (상호의견교환) 부경대학교 선체구조역학 / 진동 연구실

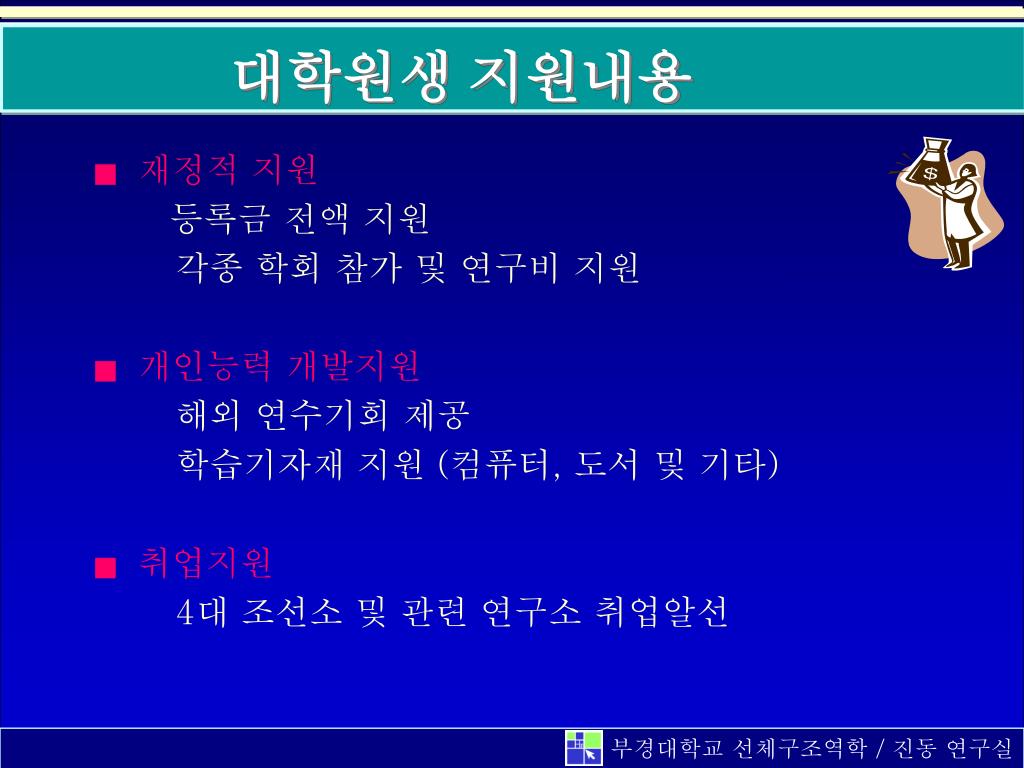

24. 대학원생 지원내용 • █재정적 지원 • 등록금 전액 지원 • 각종 학회 참가 및 연구비 지원 • █개인능력 개발지원 • 해외 연수기회 제공 • 학습기자재 지원 (컴퓨터, 도서 및 기타) • █취업지원 • 4대 조선소 및 관련 연구소 취업알선 부경대학교 선체구조역학 / 진동 연구실

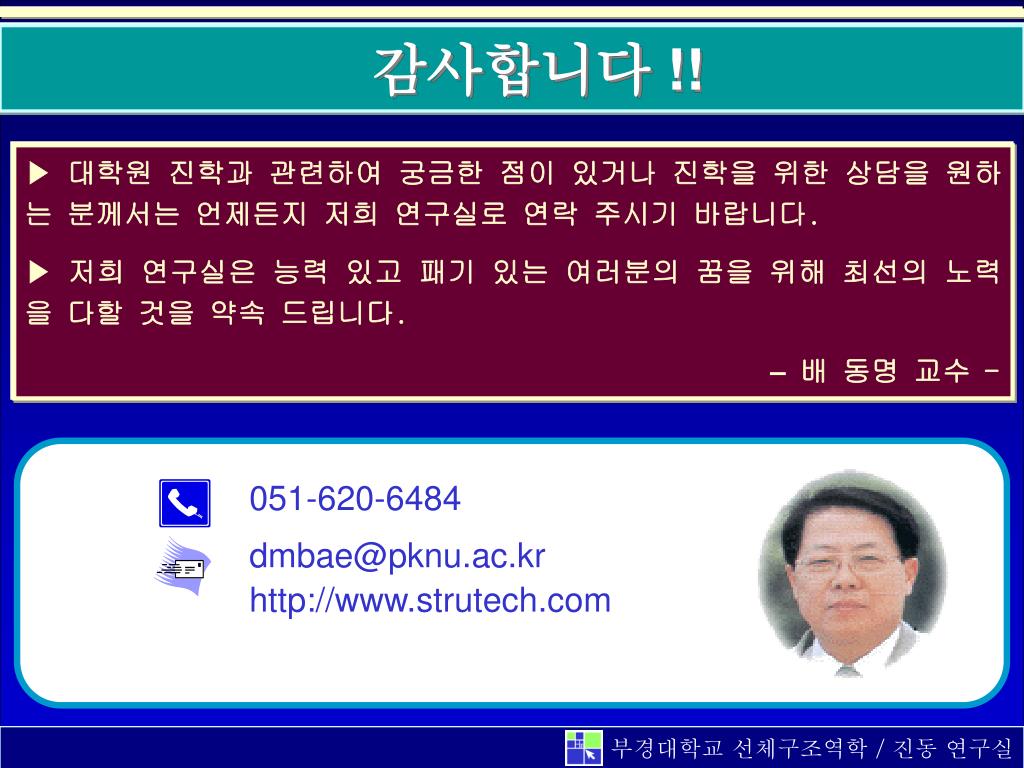

25. 감사합니다 !! ▶ 대학원 진학과 관련하여 궁금한 점이 있거나 진학을 위한 상담을 원하 는 분께서는 언제든지 저희 연구실로 연락 주시기 바랍니다. ▶ 저희 연구실은 능력 있고 패기 있는 여러분의 꿈을 위해 최선의 노력을 다할 것을 약속 드립니다. –배 동명 교수 - 051-620-6484 dmbae@pknu.ac.kr http://www.strutech.com 부경대학교 선체구조역학 / 진동 연구실
