  1. 微型打印机接口设计 单片机接口设计之四 主讲教师：赵晓安

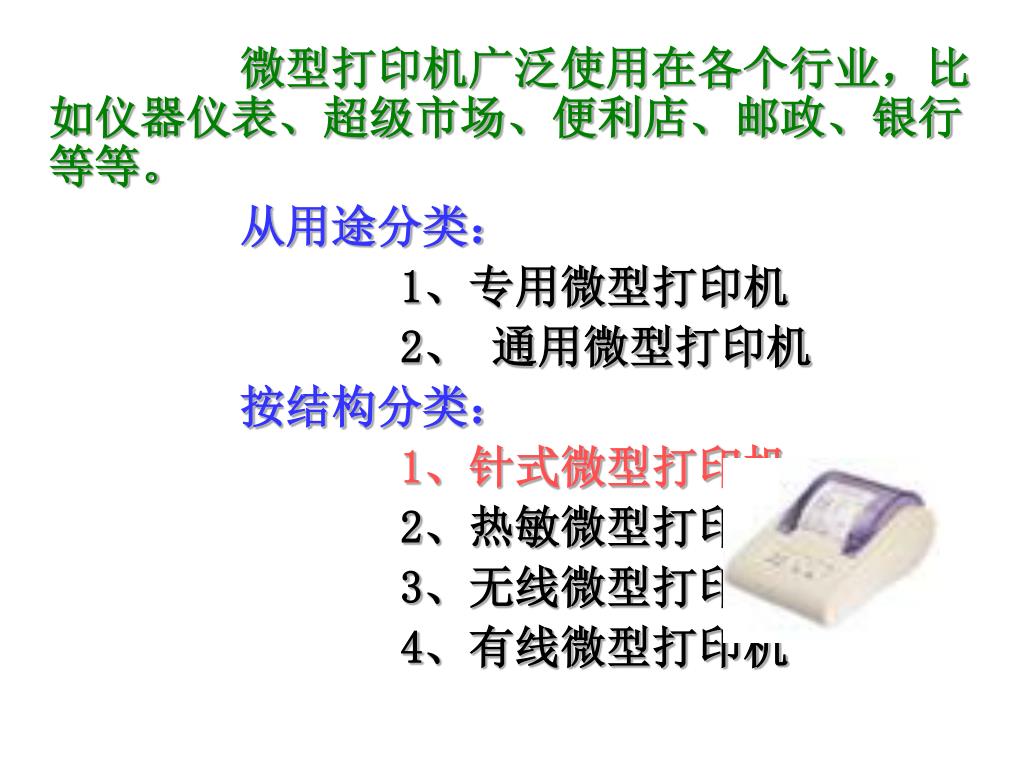

  2. 微型打印机广泛使用在各个行业，比如仪器仪表、超级市场、便利店、邮政、银行等等。微型打印机广泛使用在各个行业，比如仪器仪表、超级市场、便利店、邮政、银行等等。 从用途分类： 1、专用微型打印机 2、 通用微型打印机 按结构分类： 1、针式微型打印机 2、热敏微型打印机 3、无线微型打印机 4、有线微型打印机

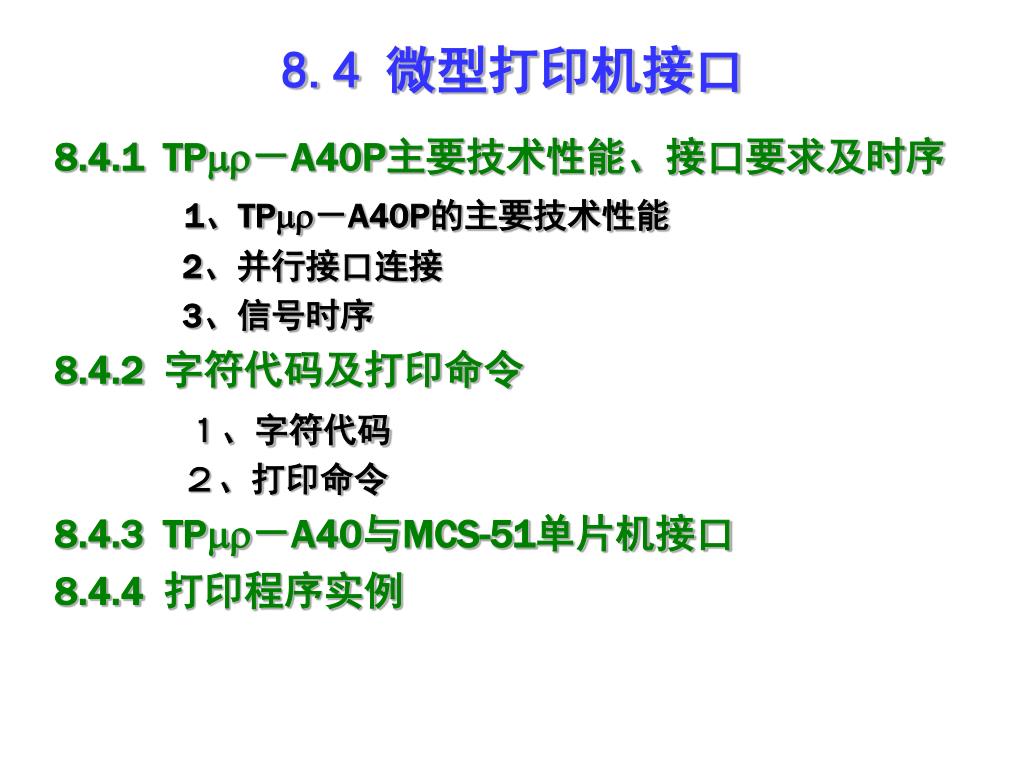

  3. 8.4 微型打印机接口 8.4.1 TP－A40P主要技术性能、接口要求及时序 1、TP－A40P的主要技术性能 2、并行接口连接 3、信号时序 8.4.2 字符代码及打印命令 １、字符代码 ２、打印命令 8.4.3 TP－A40与MCS-51单片机接口 8.4.4打印程序实例

  4. TP－A系列打印机有两种接口形式 整个系列型号的定义为： 例：TP－A16P/A24P/A40P 例：TP－A16S/A24S/A40S

  5. TP－A微型打印机六种型号主要参数表 TP－A16/A24/A40是一种由单片机控制的智能型打印机，其接口 与时序完全相同，操作方式相近，硬件电路及插脚完全兼容，只是指令 代码不完全相同。

  6. 1、TP－A40P的主要技术性能 1）采用单片机控制，具有2KB控打程序及标准的Centronics并行接口 便于和各种计算机应用系统或智能仪器仪表联机使用。 2）具有较丰富的打印指令，命令代码均为单字节，格式简单。 3）可产生全部标准的ASCII代码字符，以及128个非标准字符和图符。 有16个代码字符（67点阵）可由用户通过程序自行定义。并可通过 命令用此16个代码字符去更换任何驻留代码字型，以便用于各种文字 打印。 4) 可打印出8240点阵的图样（汉字或图案点阵）。 代码字符和点阵图样可在一行中混合打印。 5) 字符、图符和点阵图可以在宽和高的方向放大为2、3、4倍。 6) 每行字符的点行数（包括字符的行间距）可用命令更换。 即字符行间 距空点行在０～256间任选。 7) 带有水平和垂直制表命令，便于打印表格。 8) 具有重复打印同一字符命令，以减少输送代码的数量。 9) 带有命令格式的检错功能。当输入错误命令时，打印机立即打印出 错误信息代码。

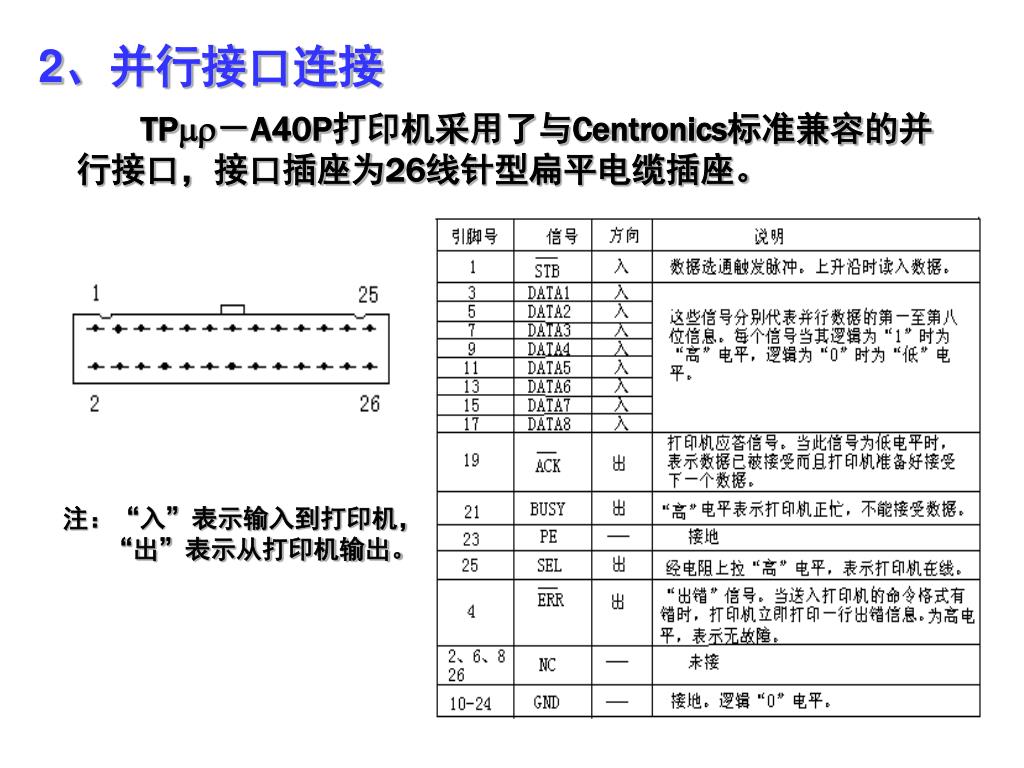

  7. 2、并行接口连接 TP－A40P打印机采用了与Centronics标准兼容的并行接口，接口插座为26线针型扁平电缆插座。 注：“入”表示输入到打印机， “出”表示从打印机输出。

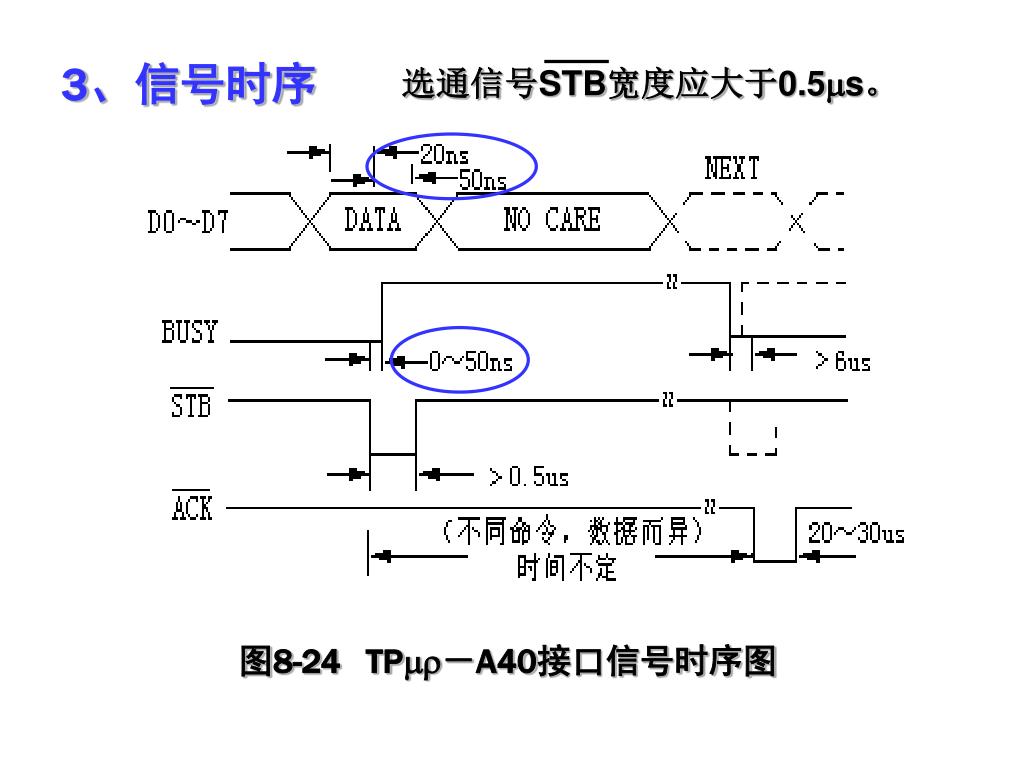

  8. 3、信号时序 选通信号STB宽度应大于0.5s。 图8-24 TP－A40接口信号时序图

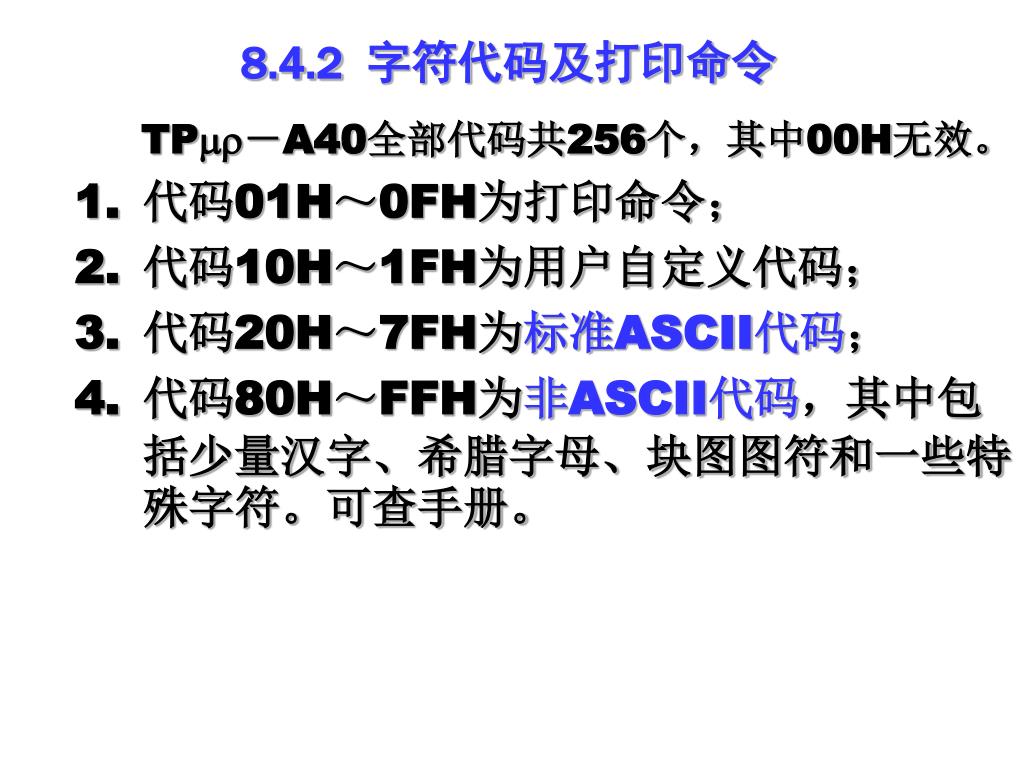

  9. 8.4.2 字符代码及打印命令 TP－A40全部代码共256个，其中00H无效。 • 代码01H～0FH为打印命令； • 代码10H～1FH为用户自定义代码； • 代码20H～7FH为标准ASCII代码； • 代码80H～FFH为非ASCII代码，其中包括少量汉字、希腊字母、块图图符和一些特殊字符。可查手册。

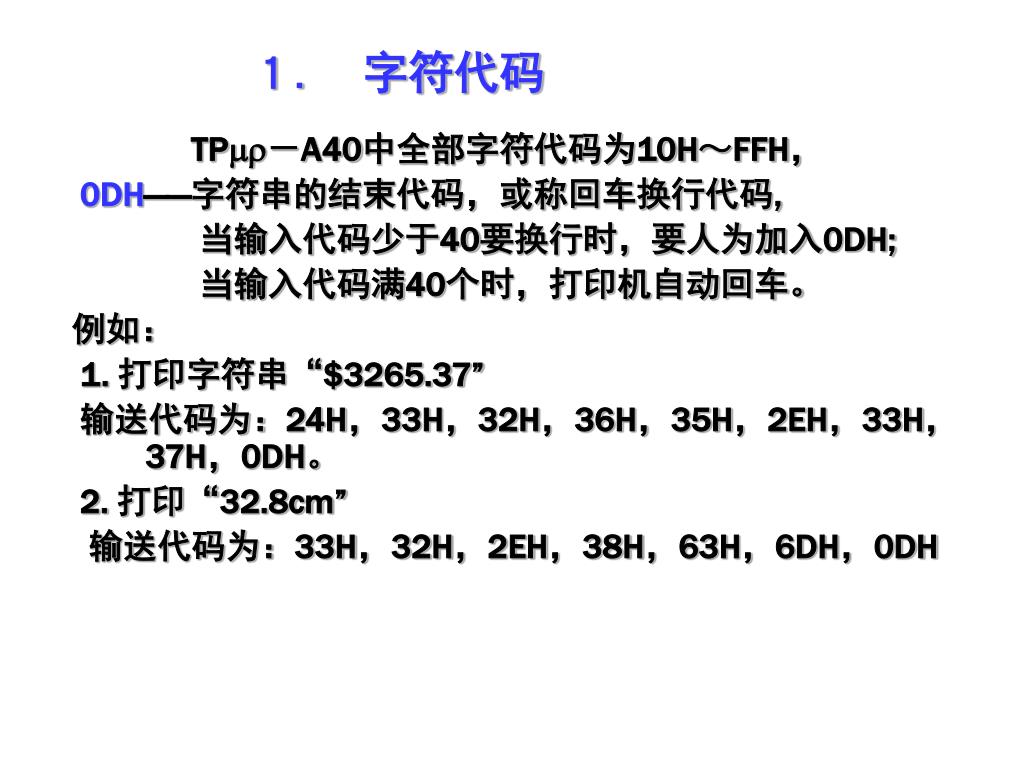

  10. １.　字符代码 TP－A40中全部字符代码为10H～FFH， 0DH——字符串的结束代码，或称回车换行代码, 当输入代码少于40要换行时，要人为加入0DH; 当输入代码满40个时，打印机自动回车。 例如： 1. 打印字符串“$3265.37” 输送代码为：24H，33H，32H，36H，35H，2EH，33H，37H，0DH。 2. 打印“32.8cm” 输送代码为：33H，32H，2EH，38H，63H，6DH，0DH

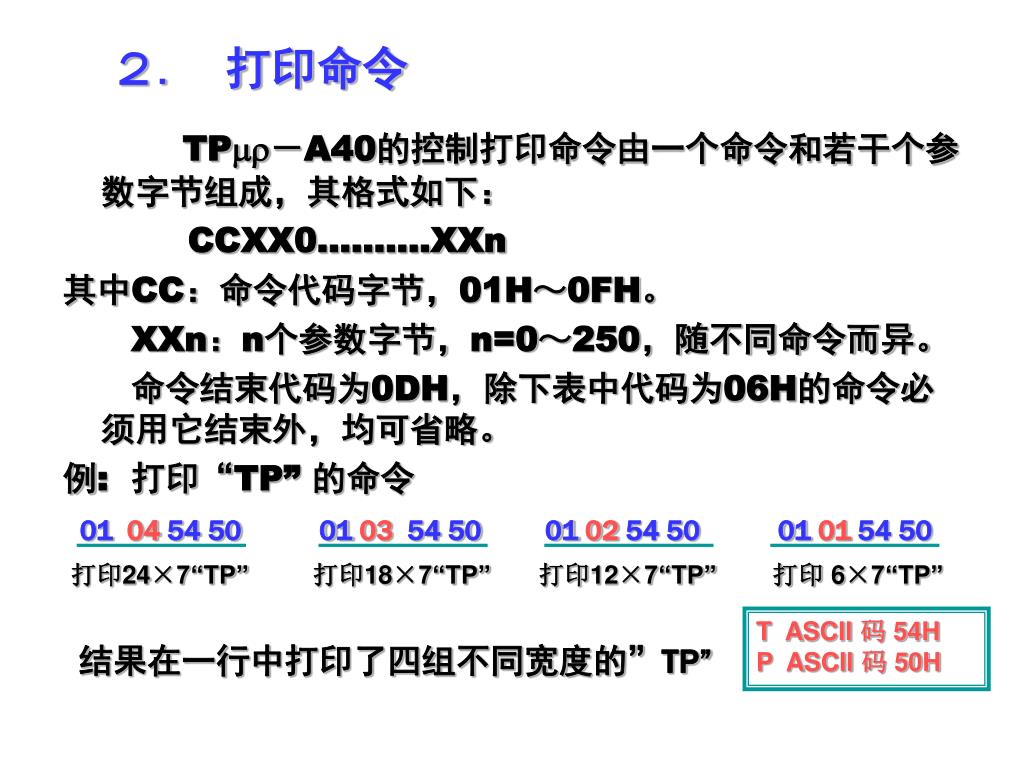

  11. ２.　打印命令 TP－A40的控制打印命令由一个命令和若干个参数字节组成，其格式如下： CCXX0……….XXn 其中CC：命令代码字节，01H～0FH。 XXn：n个参数字节，n=0～250，随不同命令而异。 命令结束代码为0DH，除下表中代码为06H的命令必须用它结束外，均可省略。 例: 打印“TP” 的命令 01 04 54 50 01 03 54 50 01 02 54 50 01 01 54 50 打印24×7“TP” 打印18×7“TP” 打印12×7“TP” 打印 6×7“TP” T ASCII 码 54H P ASCII 码 50H 结果在一行中打印了四组不同宽度的”TP”

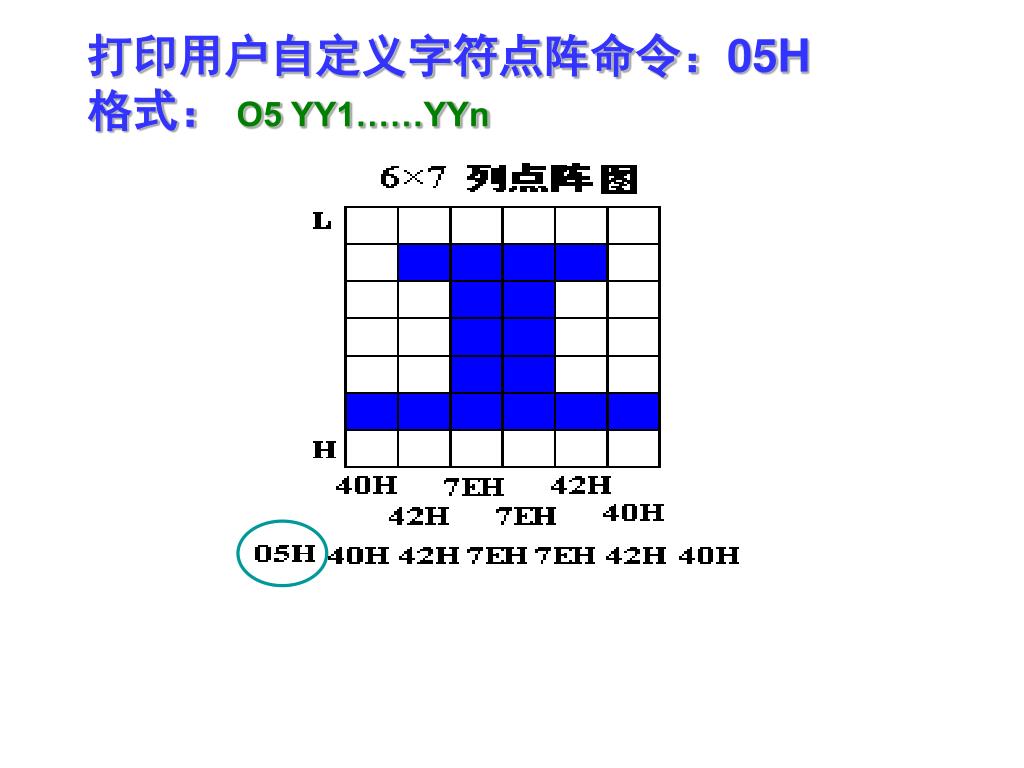

  12. 打印用户自定义字符点阵命令：05H 格式： O5 YY1……YYn

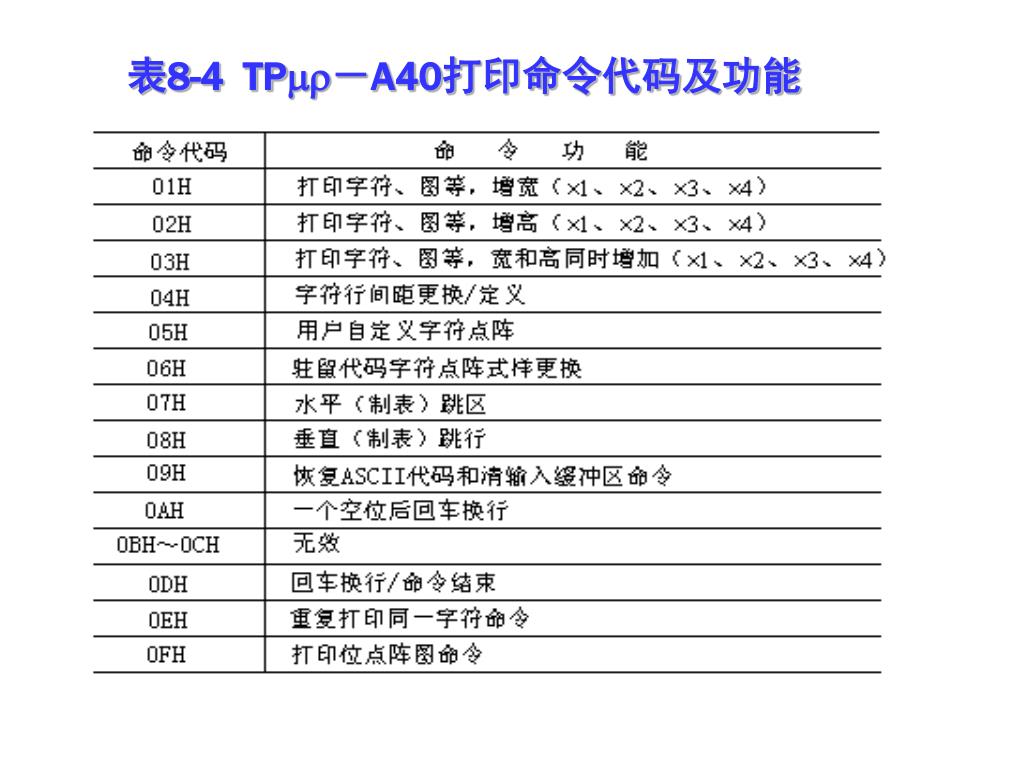

  13. 表8-4 TP－A40打印命令代码及功能

  14. ８.４. TP－A40与MCS-51单片机接口 TP－A40是智能打印机，其控制电路由单片机构成，在输入电路中有锁存器，在输出电路中有三态门控制。 因此可以不通过I/O口直接与单片机应用系统的总线相接，即数据线与MCS－51单片机P0口相接。但实际应用中通常是通过扩展I/O口与打印机相接的。 图８-25中扩展I/O口为8155，用PA口输出数据，用PC口作为选通线。8031中的P3.3（INT1）与BUSY相连，这样既可用中断法，也可用查询法控制打印机。

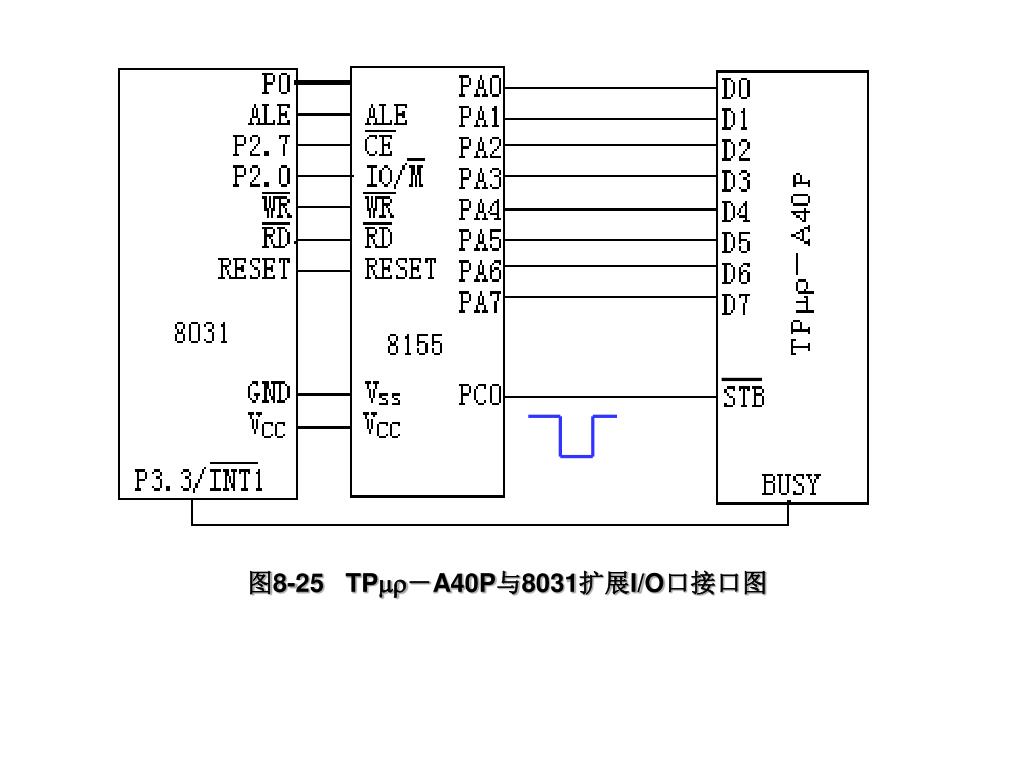

  15. 图8-25 TP－A40P与8031扩展I/O口接口图

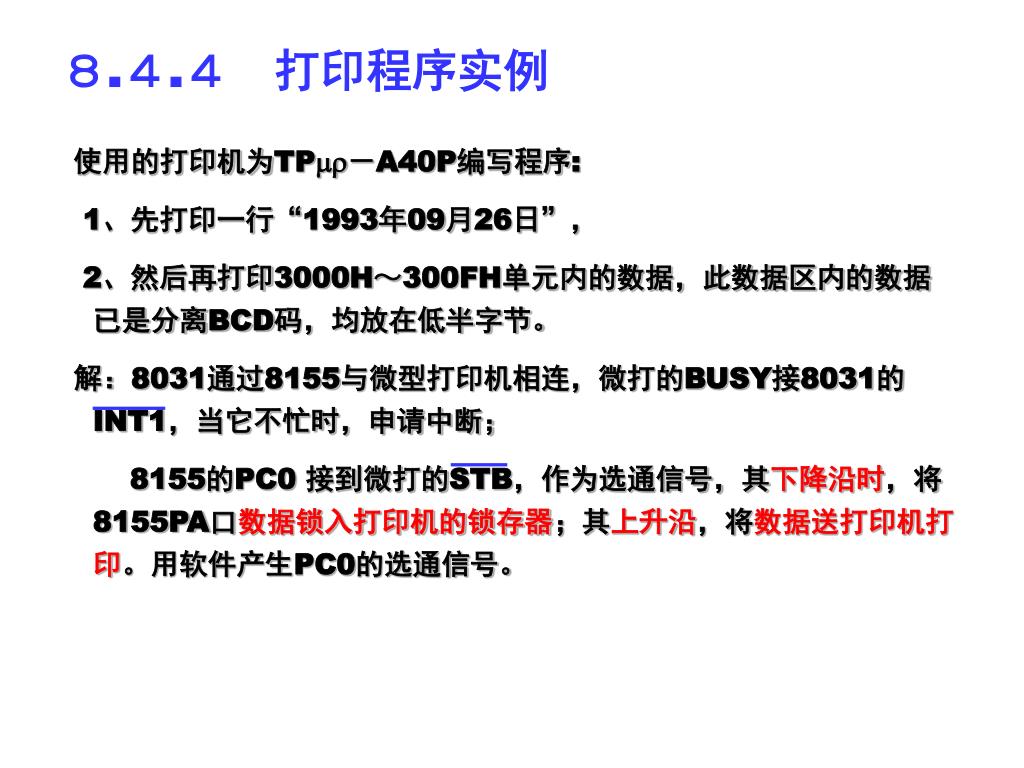

  16. ８.４.４　打印程序实例 使用的打印机为TP－A40P编写程序: 1、先打印一行“1993年09月26日”， 2、然后再打印3000H～300FH单元内的数据，此数据区内的数据已是分离BCD码，均放在低半字节。 解：8031通过8155与微型打印机相连，微打的BUSY接8031的INT1，当它不忙时，申请中断； 8155的PC0 接到微打的STB，作为选通信号，其下降沿时，将8155PA口数据锁入打印机的锁存器；其上升沿，将数据送打印机打印。用软件产生PC0的选通信号。

  17. TM2 TM1 IEB IEA PC2 PC1 PB PA D7 D6 D5 D4 D3 D2 D1 D0 程序清单： MOV DPTR，#7F00H ；选中8155命令寄存器 MOV A，#05H ；00000101PA口基本输出，PC口基本输出 MOVX @DPTR，A ；送命令字 MOV DPTR，#7F03H ；选中8155C口 MOVX @DPTR,A ; PC0=1 CLR A MOV R3,A LOOP1： MOV DPTR，#TAB ；指向表首 MOVC A，@A+DPTR ；取字符 LCALL PRT INC R3 MOV A，R3 XRL A，#11 JZ LOOP2 ；送完11个字符则转 MOV A，R3 LOOP2： MOV A，#0DH ；送回车换行符，打印 LCALL PRT MOV DPTR，#3000H ；送打印数据区首地址 MOV R7，#16 LOOP3： MOVX A，@DPTR ADD A，#30H ；变换为ASCII码 LCALL PRT INC DPTR DJNZ R7，LOO P3 00=ALT1：A、B口基本入，C口输入 01=ALT2：A、B口基本入出，C口输出 10=ALT3：A口选通入出，B口基本入出 PC0：AINTR，PC1：ABF，PC2：ASTB PC3～PC5输出 11=ALT4：A口，B口选通输入输出 PC0：INTR，PC1：ABF，PC2：ASTB PC3：BINTR，PC4：BBF，PC5：BSTB P236 8155工作方式字

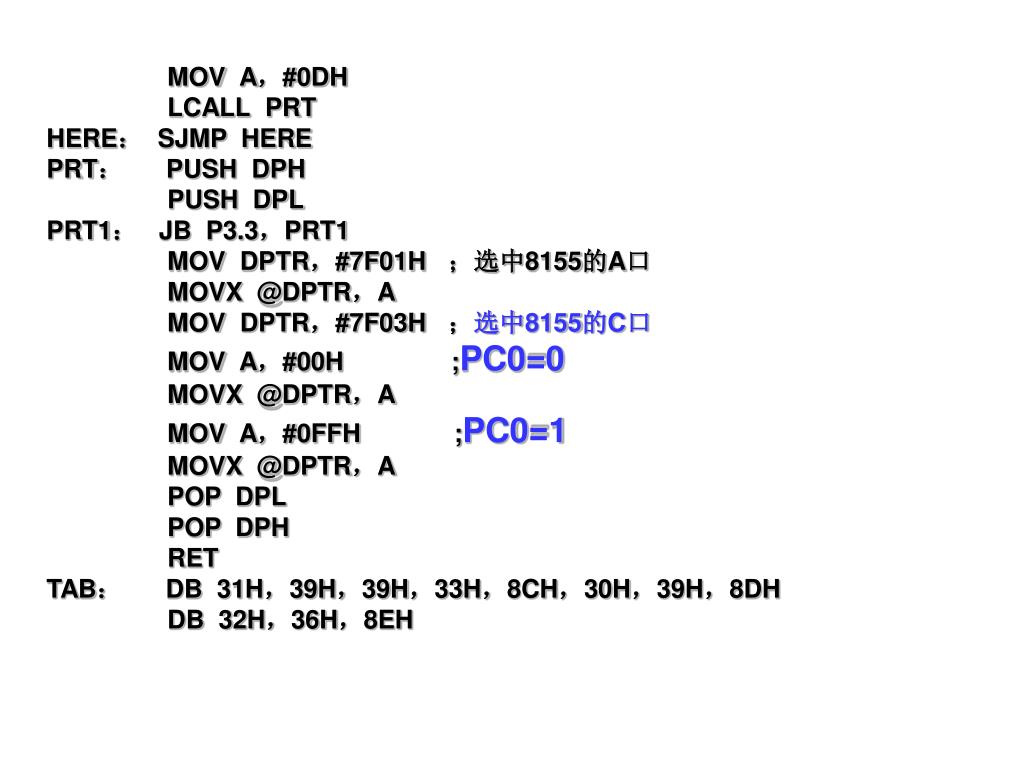

  18. MOV A，#0DH LCALL PRT HERE： SJMP HERE PRT： PUSH DPH PUSH DPL PRT1： JB P3.3，PRT1 MOV DPTR，#7F01H ；选中8155的A口 MOVX @DPTR，A MOV DPTR，#7F03H ；选中8155的C口 MOV A，#00H ;PC0=0 MOVX @DPTR，A MOV A，#0FFH ;PC0=1 MOVX @DPTR，A POP DPL POP DPH RET TAB： DB 31H，39H，39H，33H，8CH，30H，39H，8DH DB 32H，36H，8EH

  19. 谢谢！ 下次见！
