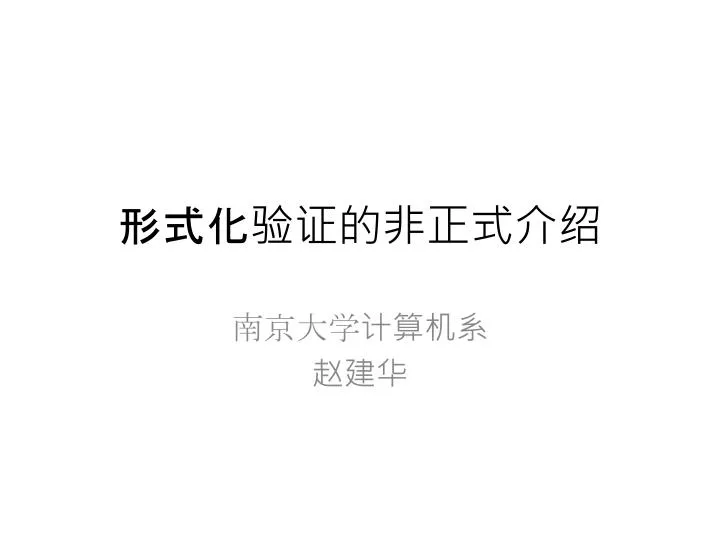

形式化验证的非正式介绍 南京大学计算机系赵建华

为什么要形式化？ • 自然语言天生具有二义性。原因： • 上下文 • 生活/教育背景不同 • 故事：巴别塔 • 使用自然语言进行推导时不严谨 • 人很自然地会忽略“显然如此”的情况 • 即使是数学家的论文，其中也有论证。（但是结论通常是正确的） • 解决办法之一：形式化

什么是形式化方法 • In computer science, formal methods are a particular kind of mathematically based techniques for the specification, development and verification of software and hardware systems. • logic calculi • formal languagesand automata theory • program semantics • type systems • algebraic data types

逻辑 • 语法 • 说明了一个逻辑公式应该怎么写； • 语义 • 指明了各个公式的含义； • 推理系统 • 一组公理：最简单的、正确的公式模板； • 一组推导规则：以一些公式作为前提，推导出一些其它公式。

逻辑的性质 • Completeness • 所有永真的公式都能证明； • Soundness • 所有可证明的公式都是永真的； • Decidability • 通过算法来判断一个公式是否永真

程序的形式化规约 • 当你使用一个程序时，你关心哪些性质？ • 这些性质可能被无二义的描述出来吗？ • 如果描述出来之后，我们有办法证明这个程序一定满足这个性质吗？

Hoare三元式 • Hoare三元式 {P} S {Q} • S：代码 • P:(pre-condition，前置条件) • Q:(post-condition，后置条件) • P和Q是一阶逻辑公式 • 三元式指出了部分正确性 • 如果S从一个满足P的状态开始执行，且S能够正常执行完毕，那么最后的状态满足Q。

程序的抽象语法 • 基本语句 • 赋值语句：v:=e • skip语句 • 复合语句 • 顺序：S;S • 选择：if p then S else S fi • 循环：while p do S

公理一：赋值语句 {Q[e/v]} v:=e {Q} • 如果语句v:=e执行之前的状态满足 Q[e/v]，那么v:=e执行之后的状态满足Q。 • Q[e/v]表示将公式Q中的v替换成为e后得到的公式。 • 例如：{x+1==10}x:=x+1{x==10}

公理：skip语句 • skip语句不改变状态。 {P} skip {P}

pre,post规则 • 在证明了一个断言之后，我们可以弱化其后置条件，或者强化其前置条件。 P=>P’，{P’} S {Q} {P} S {Q} {P} S {Q’}，Q’ => Q {P} S {Q}

顺序组合规则 • 在证明一个顺序组合语句的时候，我们可以先分别证明两个子语句的性质，然后将其合并得到整个组合语句的性质。 {P} S1 {Q}， {Q}S2{R} {P} S1;S2 {R}

if-then-else规则 {P∧p} S1 {Q} ，{P∧┒p} S2 {Q} {P} if p then S1else S2 {Q} • 前提条件表明 • 如果开始状态满足P∧p那么执行S1之后满足Q。 • 如果开始状态满足P∧┒p，那么执行S之后仍然满足Q。 • 如果开始状态满足P，那么它要么满足P∧p，要么满足P∧┒p。从if语句的含义我们可以知道结论成立。

while规则(部分正确性) {P∧p} S{P} {P} while p do S {P∧┒P} • P被称为while语句的不变式。 • 在while语句的执行过程中，这个性质总是成立。 • 而while语句会执行到p不成立为止。 • 因此，当while语句退出循环时，状态必然满足P∧┒p。 • 这个性质不保证while语句会退出循环

例子（1） • 整数除法的累减实现 y1=0; y2=x1; while y2>x2 do y1:=y1+1; y2:=y2-x2 end • 要证明如下结论： • 当x1>=0, x2>=0成立时，最终得到的y1是x1/x2的整数商部分，y2是x1/x2的余数部分。 • Precondition: x1>=0 ∧ x2>=0 • Postcondition：x1=y1*x2+y2 ∧ y2>=0 ∧ y2<x2

例子（2） • 可以按照如下方式证明： {x1>=0 ∧ x2>0} y1=0; {x1>=0 ∧ x2>0 ∧ y1=0} y2=x1; {x1=y1*x2+y2 ∧ y2>=0} while y2>=x2 do {x1=y1*x2+y2 ∧ y2>=x2} y1:=y1+1; {x1=y1*x2+y2-x2 ∧ y2>=x2} y2:=y2-x2 {x1=y1*x2+y2 ∧ y2>=0} end {x1=y1*x2+y2 ∧ y2>=0 ∧ y2<x2}

主要的证明技术 • 最弱前置条件的计算 • 最基本的原理：{Q[e/v]} v:=e {Q} • 对于一个程序片段S，要证明{P} S {Q}，只需要证明P=>WP(S,Q) • 逻辑推导 • SMT Solver：Z3， • 高阶逻辑工具：PVS，Coq，… • 其它自动的代码分析算法

Hoare Logic需要扩充的地方 • 不能处理指针/数组引起的别名问题 • {true} m[m[2]] := 3 {m[m[2]] == 3} • 如果当原来m[2]=2时，赋值之后m[m[2]]的值是原来的m[3]，不一定等于3！ • 不支持局部推导 • 在前面的证明中，对于赋值语句y1:=y1+1，我们必须证明： {x1=y1*x2+y2∧ y2>=x2} y1:=y1+1; {x1=y1*x2+y2-x2 ∧ y2>=x2} • 不能直接表示变量的原值
