图 剪断法测量光纤损耗系数

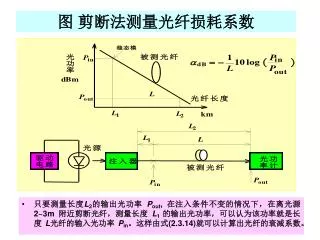

图 剪断法测量光纤损耗系数. 只要测量长度 L 2 的输出光功率 P out , 在注入条件不变的情况下，在离光源 2~3m 附近剪断光纤，测量长度 L 1 的输出光功率，可以认为该功率就是长度 L 光纤的输入光功率 P in 。这样由式 (2.3.14) 就可以计算出光纤的衰减系数。. 图 剪断法测量光纤损耗系数 系统配置. 光源通常采用谱线足够窄的激光器 注入器的作用是，在测量多模光纤的损耗系数时使多模光纤在短距离内达到稳态模式分布；在测量单模光纤的损耗系数时应保证全长为单模传输。 光功率计用来测量光纤输出端的光功率。.

earl
Download Presentation

图 剪断法测量光纤损耗系数

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

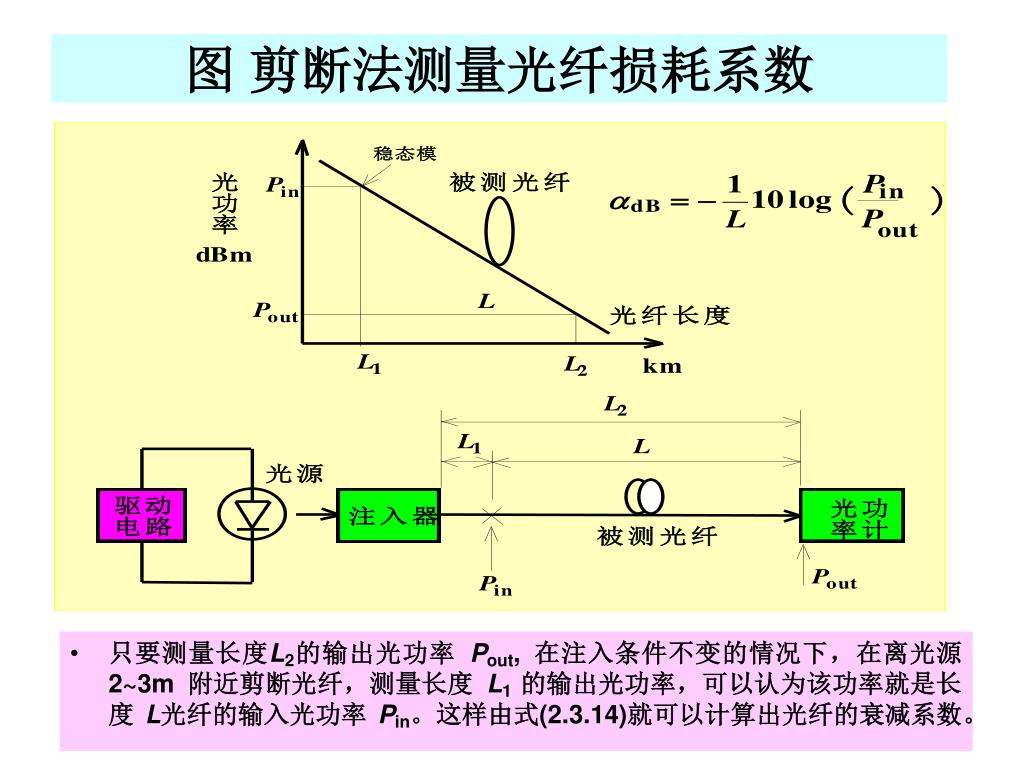

  1. 图 剪断法测量光纤损耗系数 • 只要测量长度L2的输出光功率 Pout, 在注入条件不变的情况下，在离光源2~3m 附近剪断光纤，测量长度 L1 的输出光功率，可以认为该功率就是长度 L光纤的输入光功率 Pin。这样由式(2.3.14)就可以计算出光纤的衰减系数。

  2. 图 剪断法测量光纤损耗系数系统配置 • 光源通常采用谱线足够窄的激光器 • 注入器的作用是，在测量多模光纤的损耗系数时使多模光纤在短距离内达到稳态模式分布；在测量单模光纤的损耗系数时应保证全长为单模传输。 • 光功率计用来测量光纤输出端的光功率。

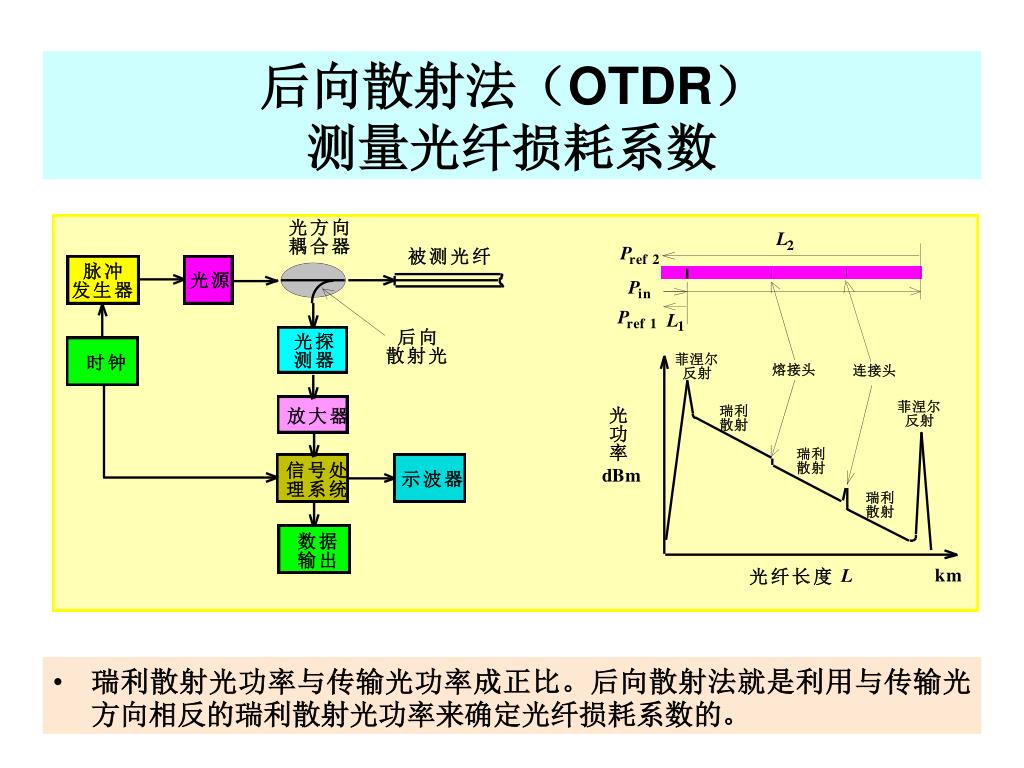

  3. 后向散射法（OTDR）测量光纤损耗系数 • 瑞利散射光功率与传输光功率成正比。后向散射法就是利用与传输光方向相反的瑞利散射光功率来确定光纤损耗系数的。

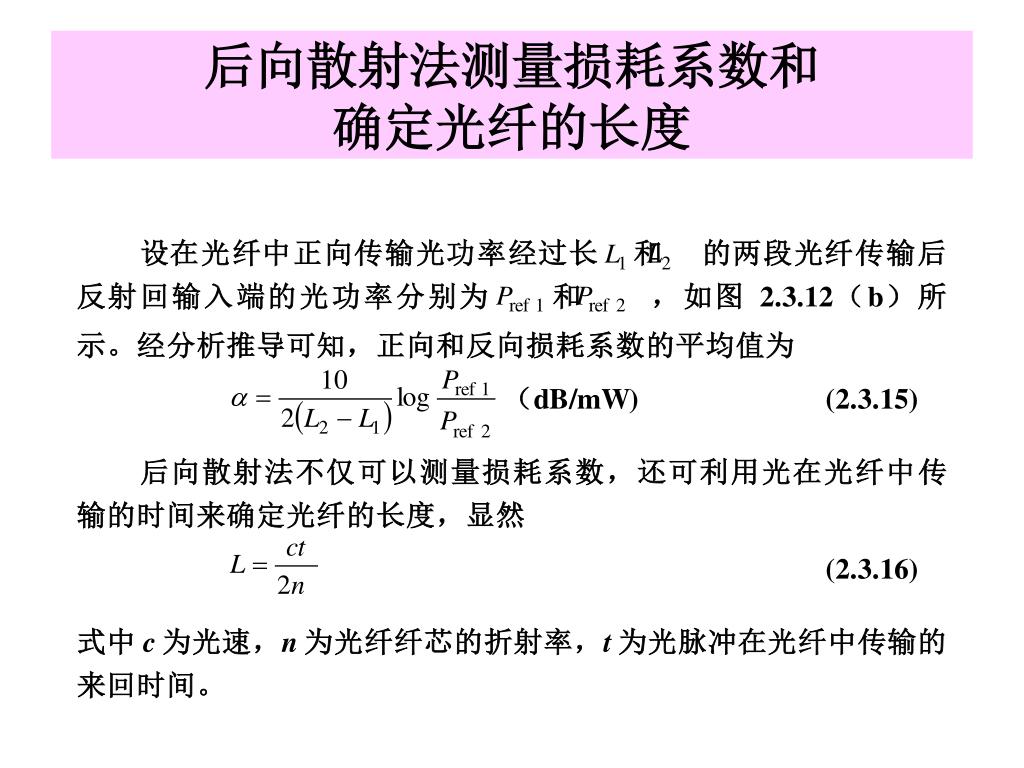

  4. 后向散射法测量损耗系数和确定光纤的长度

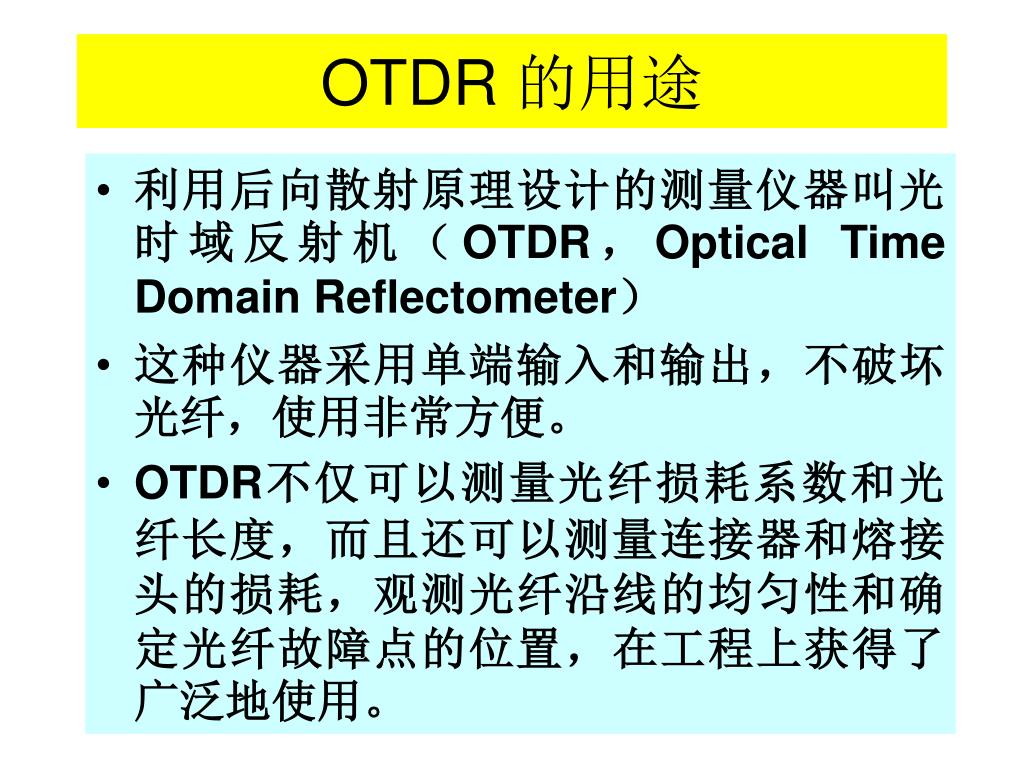

  5. OTDR 的用途 • 利用后向散射原理设计的测量仪器叫光时域反射机（OTDR，Optical Time Domain Reflectometer） • 这种仪器采用单端输入和输出，不破坏光纤，使用非常方便。 • OTDR不仅可以测量光纤损耗系数和光纤长度，而且还可以测量连接器和熔接头的损耗，观测光纤沿线的均匀性和确定光纤故障点的位置，在工程上获得了广泛地使用。

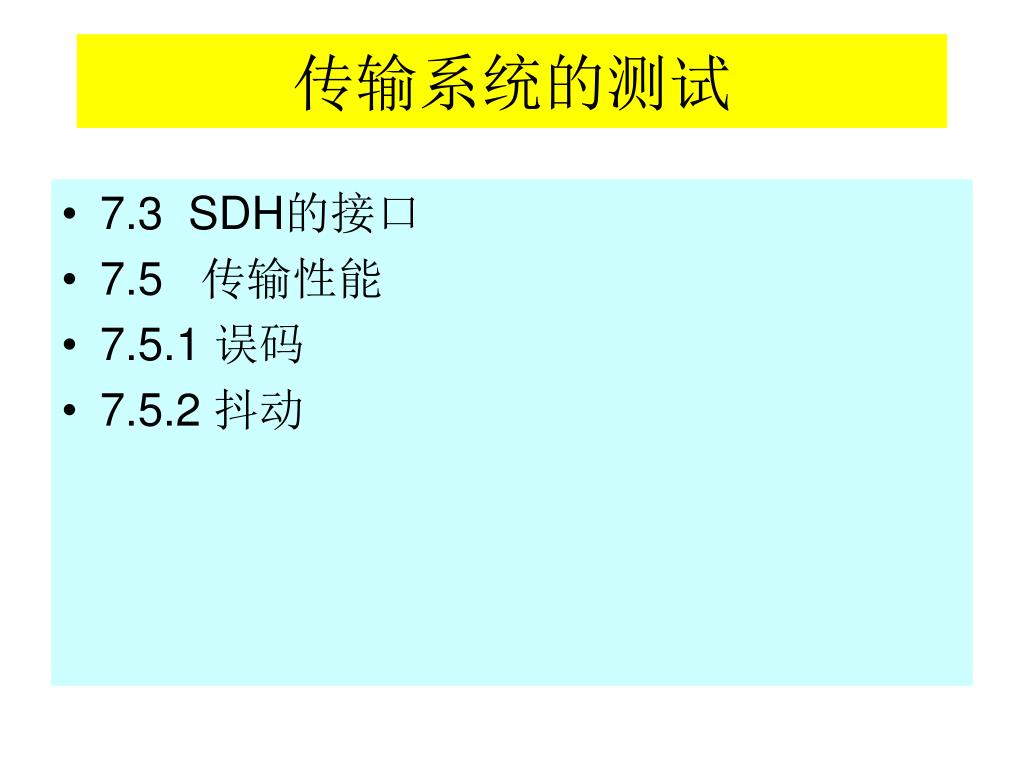

  6. 传输系统的测试 传输系统的测试 • 7.3 SDH的接口 • 7.5 传输性能 • 7.5.1 误码 • 7.5.2 抖动
