接面場效電晶體的特性與參數

接面場效電晶體. 8-1. MOSFET 的特性與參數. 8-6. 8-2. 接面場效電晶體的特性與參數. MOSFET 偏壓. 8-7. JFET 偏壓. 8-3. 絕緣閘雙極電晶體. 8-8. 8-4. 歐姆區. 故障檢修. 8-9. 金屬氧化物半導體電晶體. 8-5. 8-1  接面場效電晶體. 基本結構 (Basic Structure). 圖 8-1 兩種JFET類型的基本結構圖。. 基本工作原理 (Basic Operation). 圖 8-2 n 通道JFET的偏壓。.

Download Presentation

接面場效電晶體的特性與參數

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

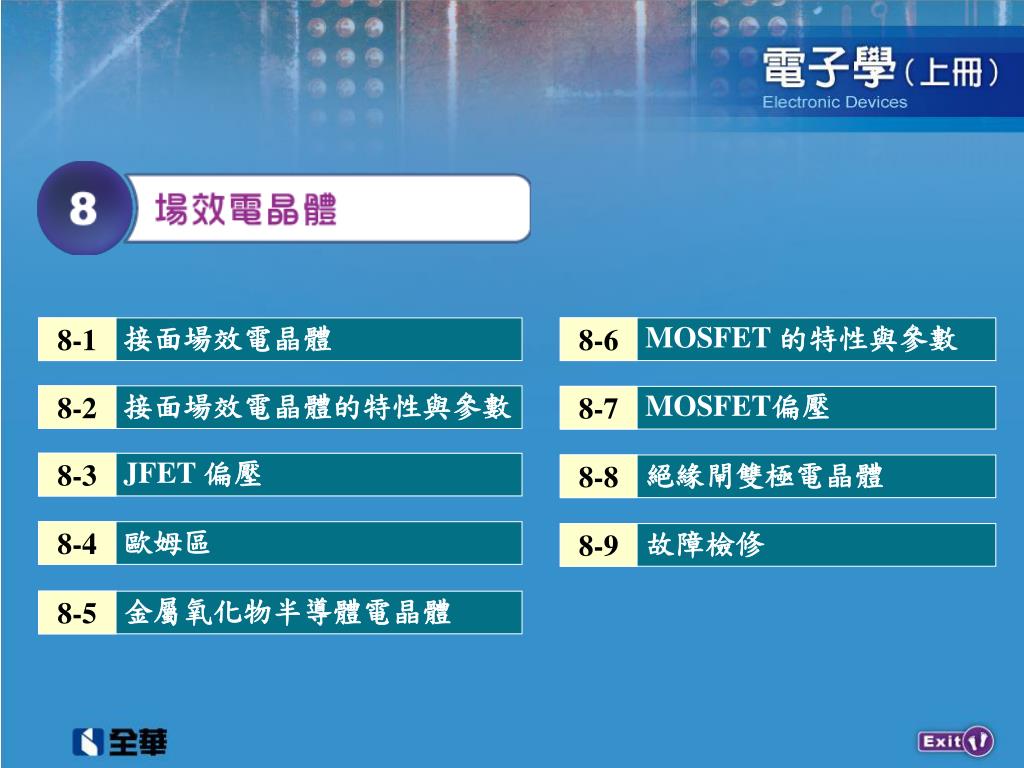

  1. 接面場效電晶體 8-1 MOSFET 的特性與參數 8-6 8-2 接面場效電晶體的特性與參數 MOSFET偏壓 8-7 JFET 偏壓 8-3 絕緣閘雙極電晶體 8-8 8-4 歐姆區 故障檢修 8-9 金屬氧化物半導體電晶體 8-5

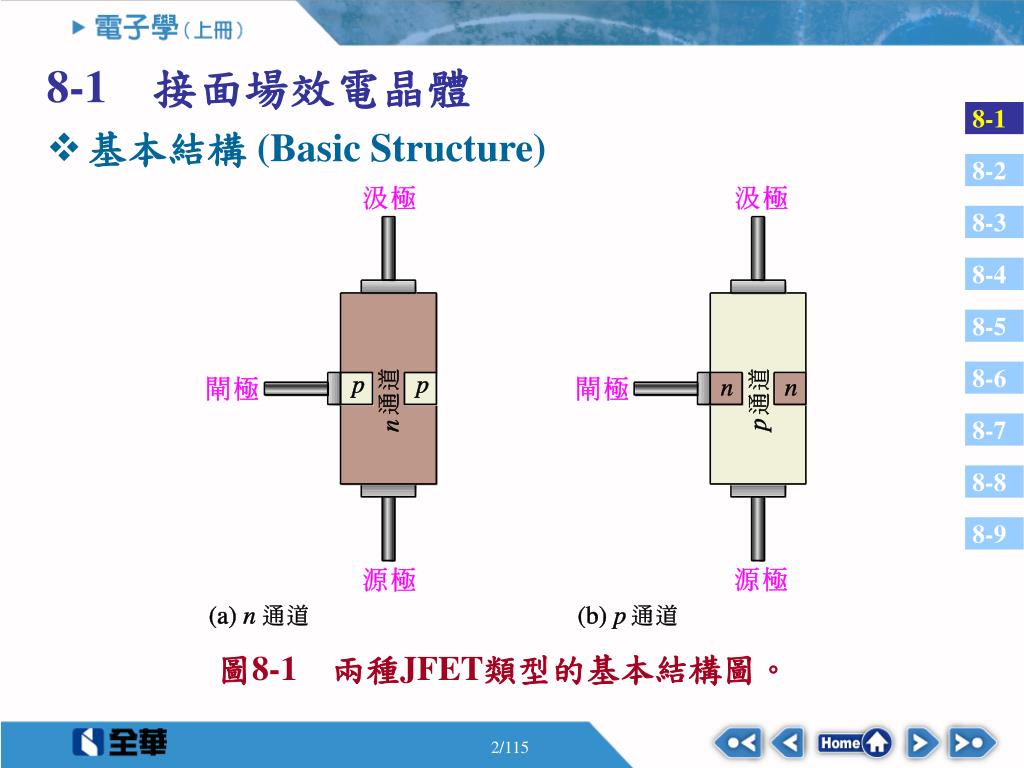

  2. 8-1 接面場效電晶體 • 基本結構 (Basic Structure) 圖8-1兩種JFET類型的基本結構圖。

  3. 基本工作原理 (Basic Operation) 圖8-2n通道JFET的偏壓。

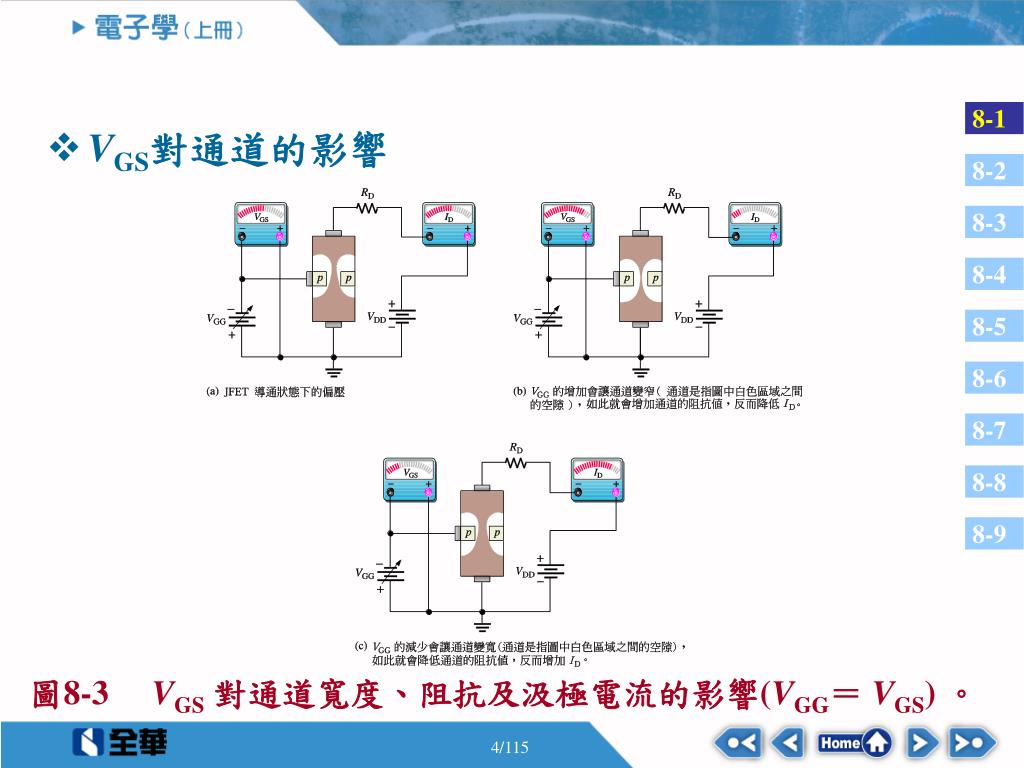

  4. VGS對通道的影響 圖8-3VGS對通道寬度、阻抗及汲極電流的影響(VGG= VGS) 。

  5. JFET 符號 (JFET Symbols) 圖8-4

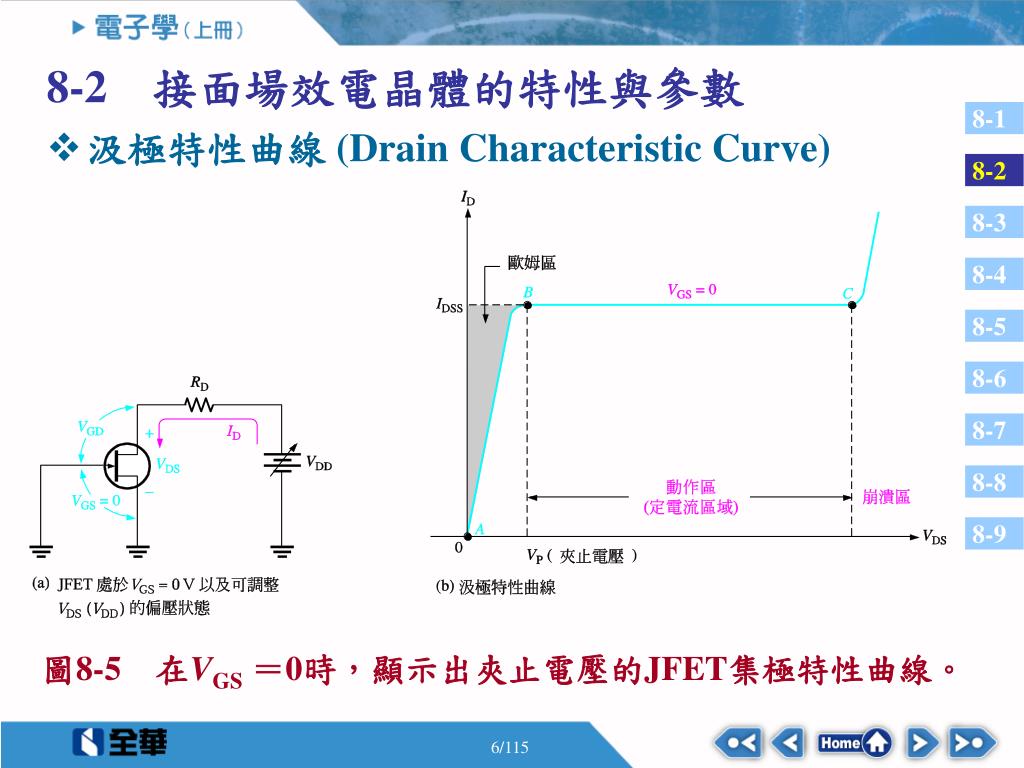

  6. 8-2 接面場效電晶體的特性與參數 • 汲極特性曲線 (Drain Characteristic Curve) 圖8-5 在VGS=0時,顯示出夾止電壓的JFET集極特性曲線。

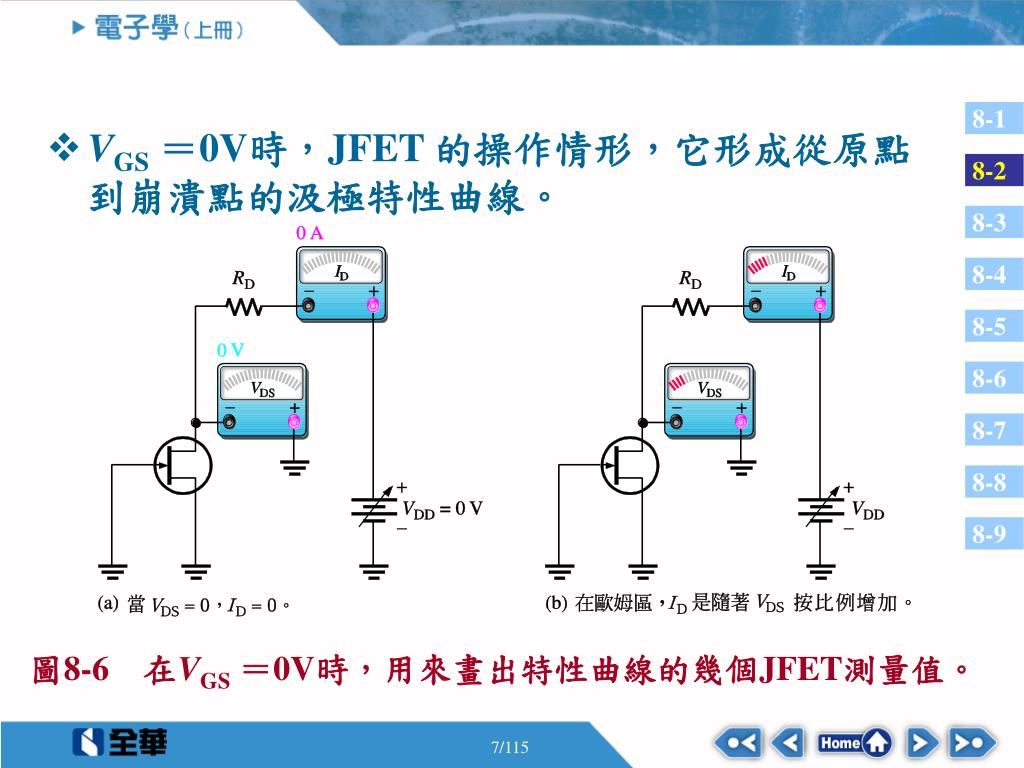

  7. VGS=0V時,JFET 的操作情形,它形成從原點到崩潰點的汲極特性曲線。 圖8-6 在VGS=0V時,用來畫出特性曲線的幾個JFET測量值。

  8. 圖8-6(續) 在VGS=0V時,用來畫出 特性曲線的幾個JFET測量值。

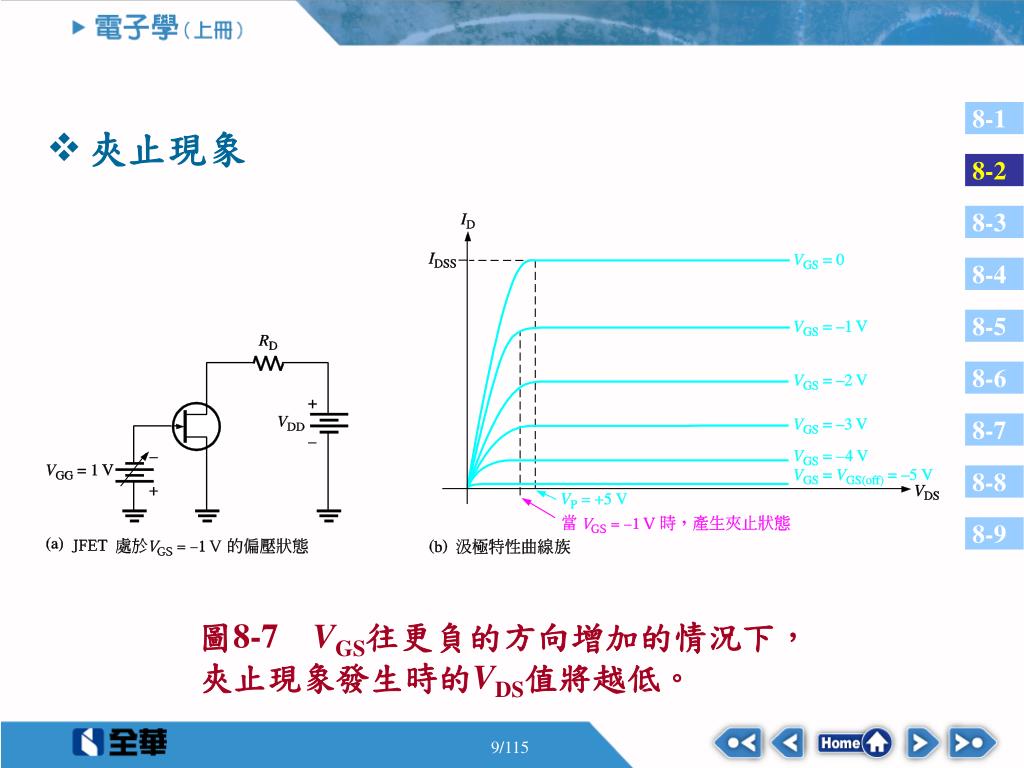

  9. 夾止現象 圖8-7VGS往更負的方向增加的情況下, 夾止現象發生時的VDS值將越低。

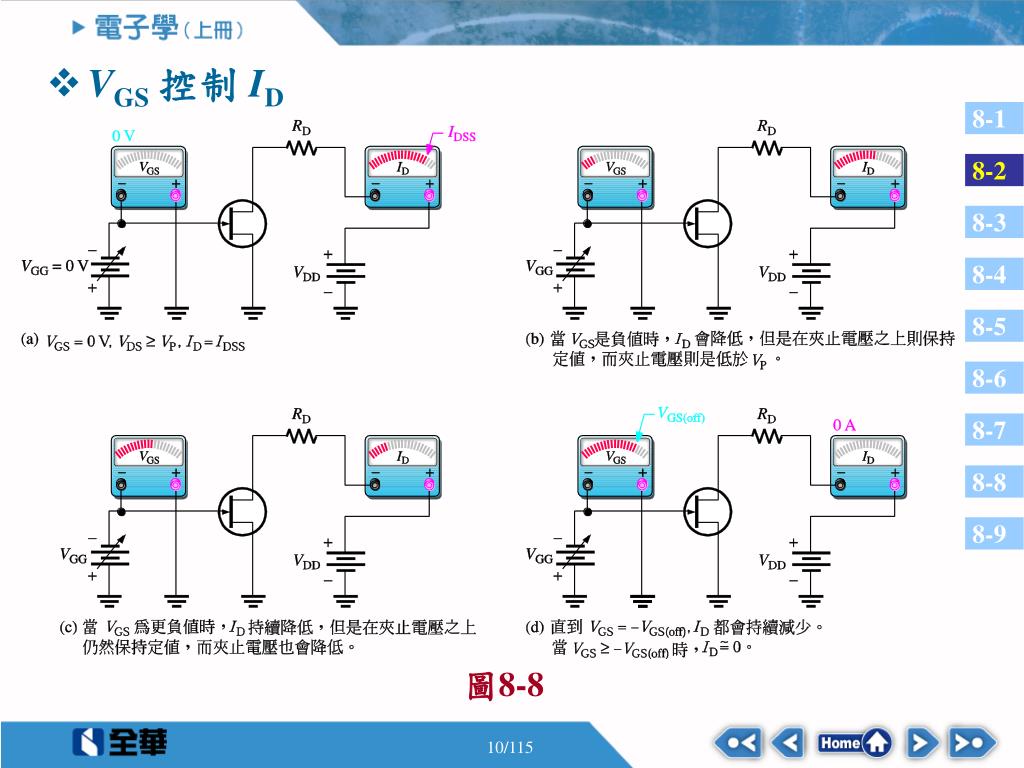

  10. VGS控制 ID 圖8-8

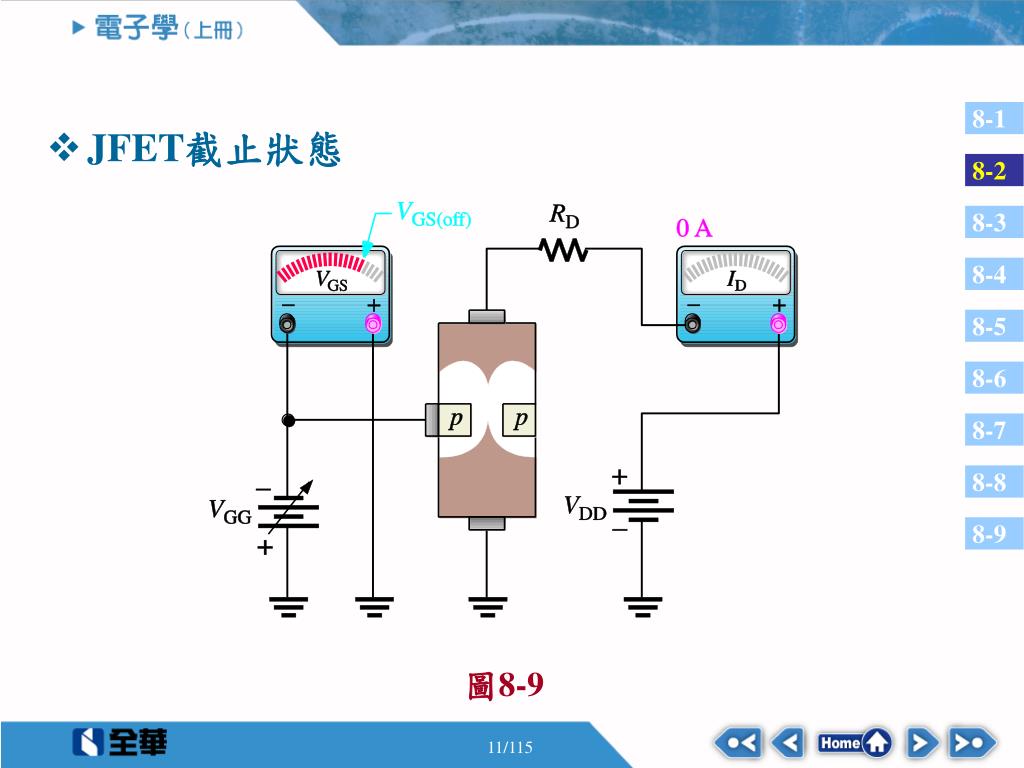

  11. JFET截止狀態 圖8-9

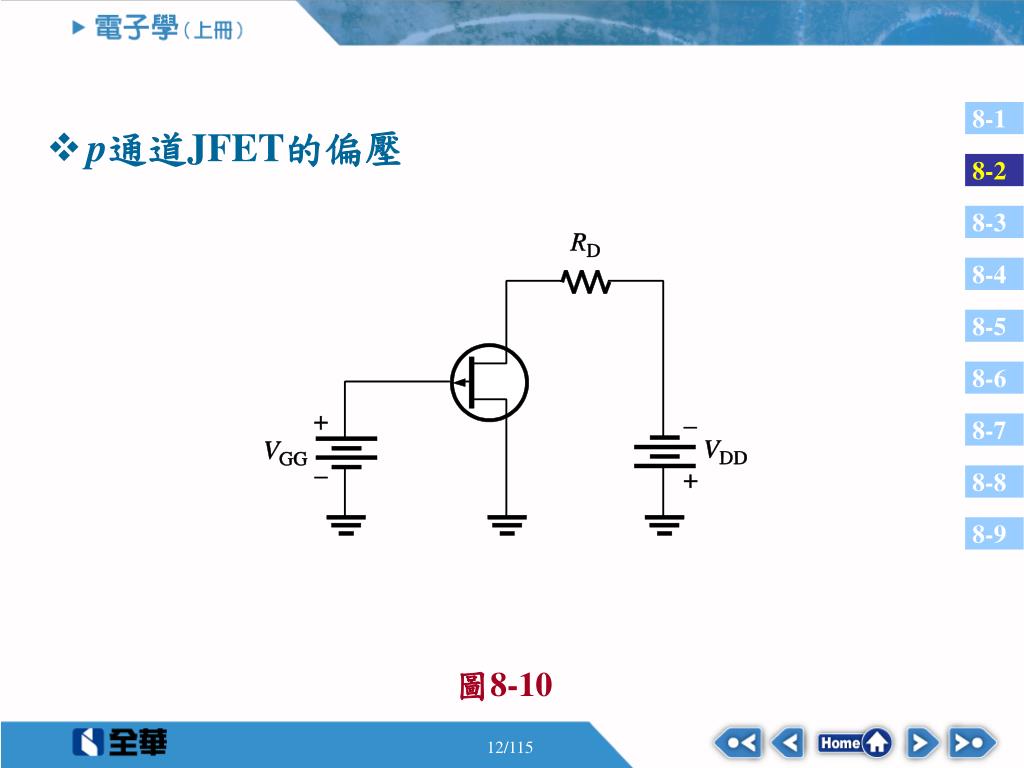

  12. p通道JFET的偏壓 圖8-10

  13. 例題 8-1 • 圖8-11中JFET的VGS(off)=-4V且IDSS=12mA。試求當VGS=0 V,元件工作於定電流區的最小VDD值? 圖8-11

  14. 例題 8-1 • 解 • 既然VGS(off)=-4V, VP=4V。要讓JFET工作於定電流區最小VDS值為 • VGS=0V時的定電流區中 • 汲極電阻的電壓降為 • 將克希荷夫定律應用在汲極電路上。 • 這是要讓元件工作於定流區且VDS= VP所需的VDD。

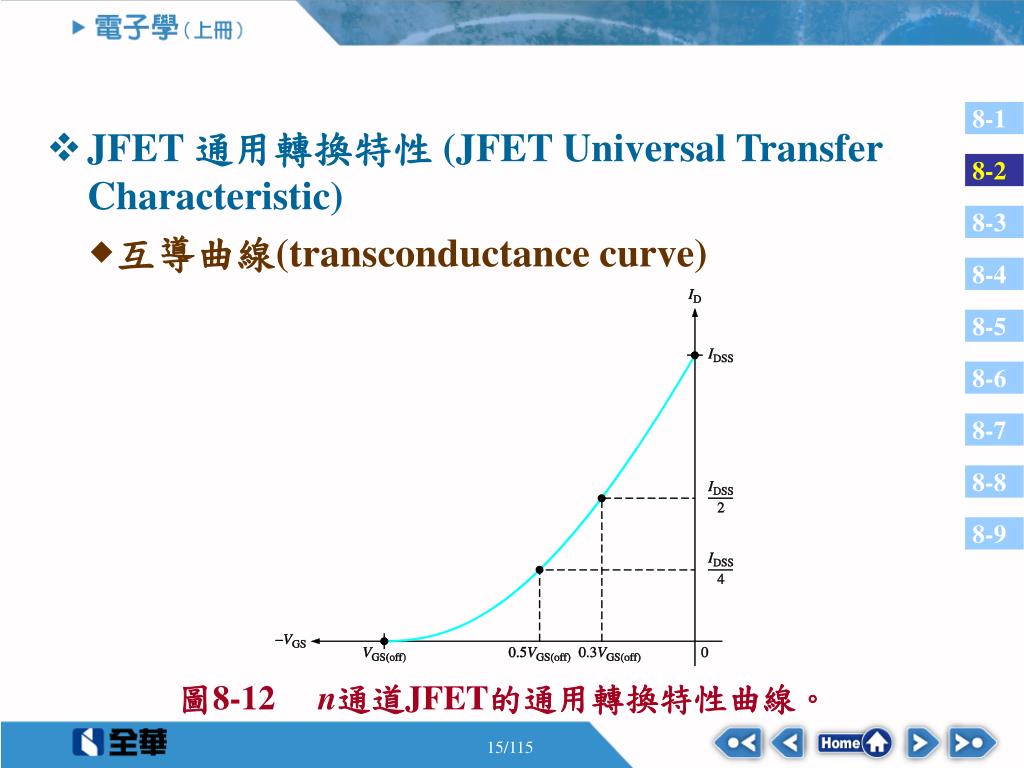

  15. JFET 通用轉換特性 (JFET Universal Transfer Characteristic) • 互導曲線(transconductance curve) 圖8-12n通道JFET的通用轉換特性曲線。

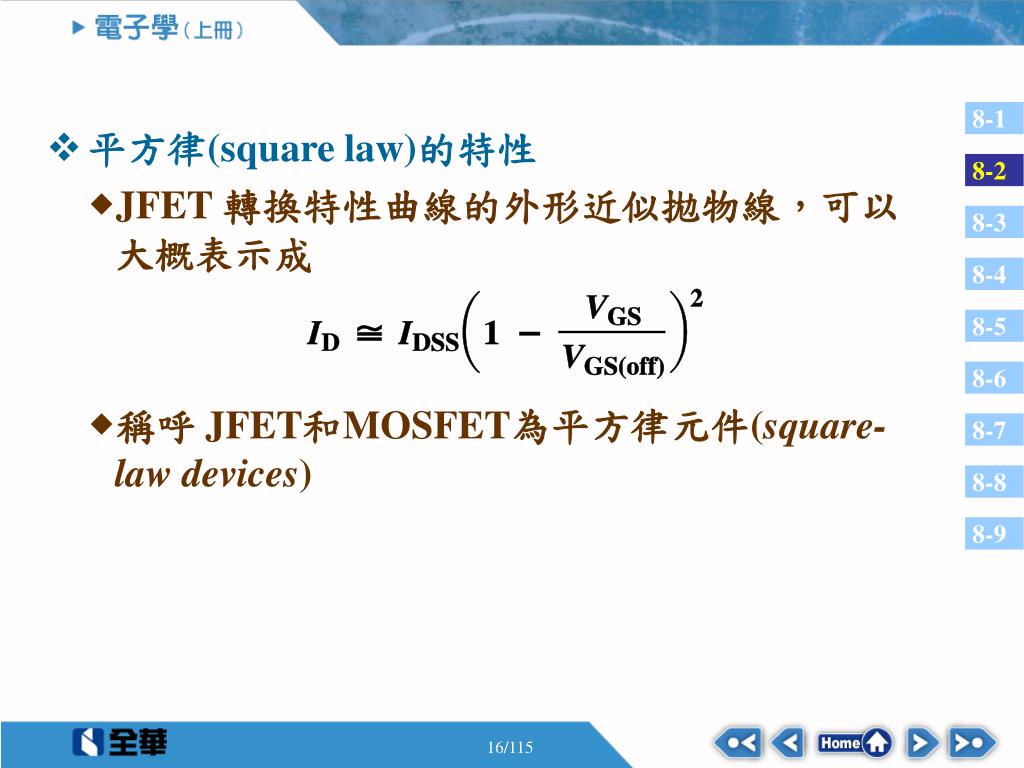

  16. 平方律(square law)的特性 • JFET 轉換特性曲線的外形近似拋物線,可以大概表示成 • 稱呼 JFET和MOSFET為平方律元件(square-law devices)

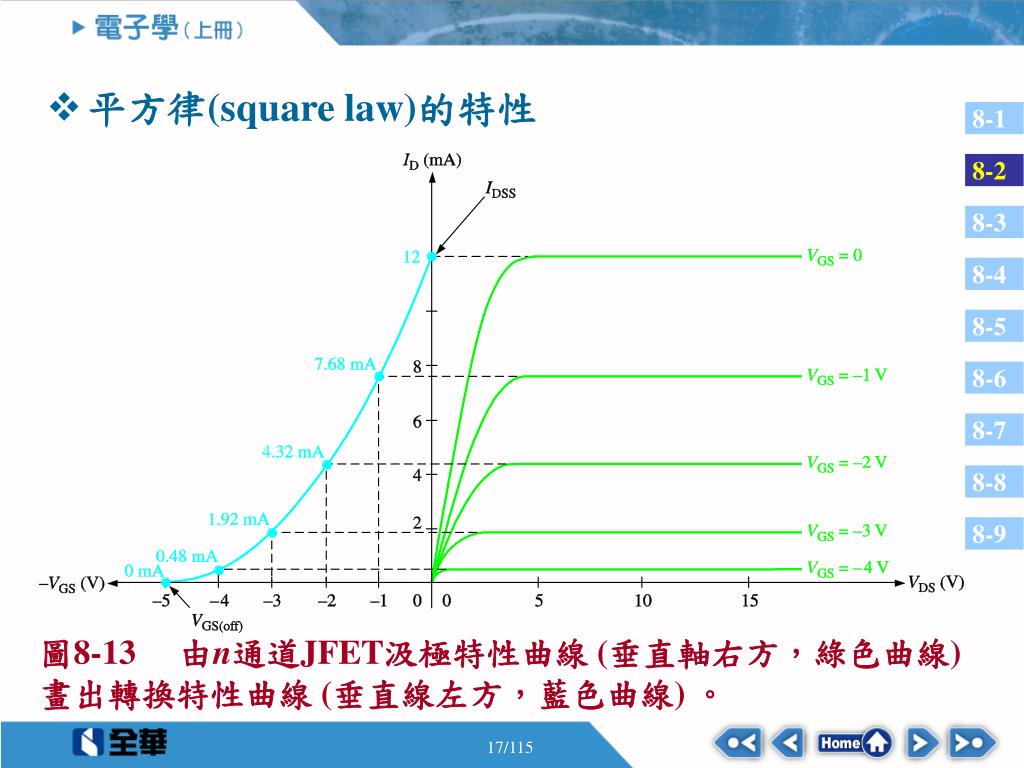

  17. 平方律(square law)的特性 圖8-13  由n通道JFET汲極特性曲線 (垂直軸右方,綠色曲線) 畫出轉換特性曲線 (垂直線左方,藍色曲線) 。

  18. 例題 8-3 • 圖8-14中2N5459的JFET特性資料表顯示IDSS的典型值是9mA, VGS(off)的最大值是-8V。運用這些數據計算VGS=0V、-1V 及-4V時的汲極電流。

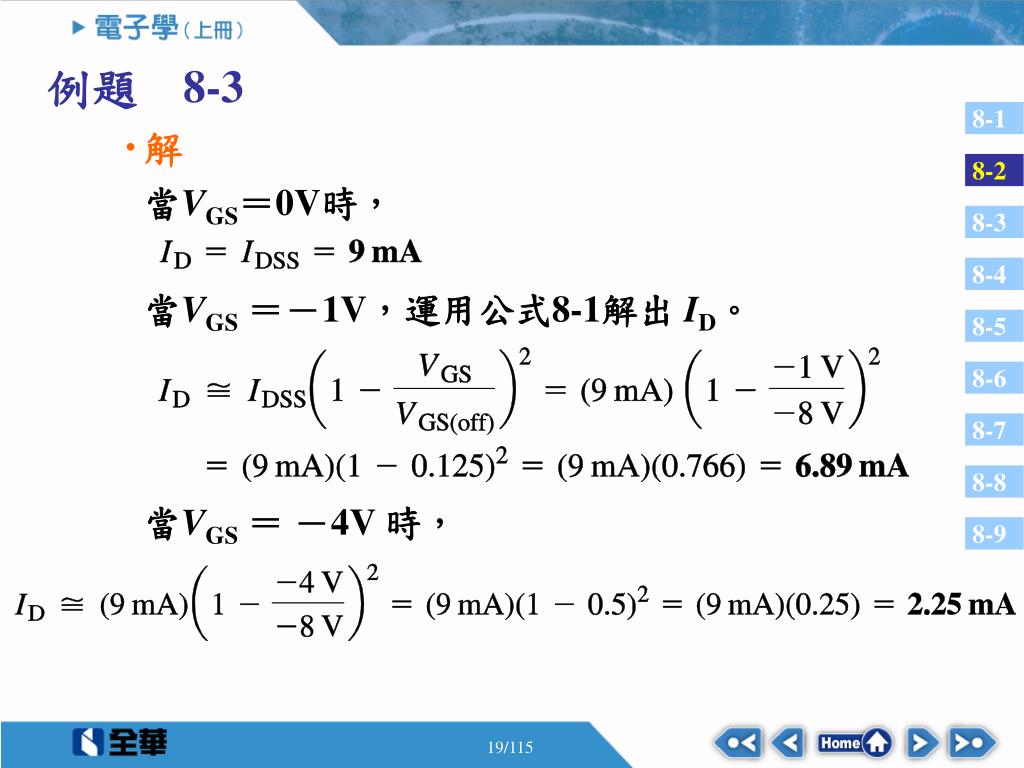

  19. 例題 8-3 • 解 • 當VGS=0V時, • 當VGS=-1V,運用公式8-1解出 ID。 • 當VGS= -4V 時,

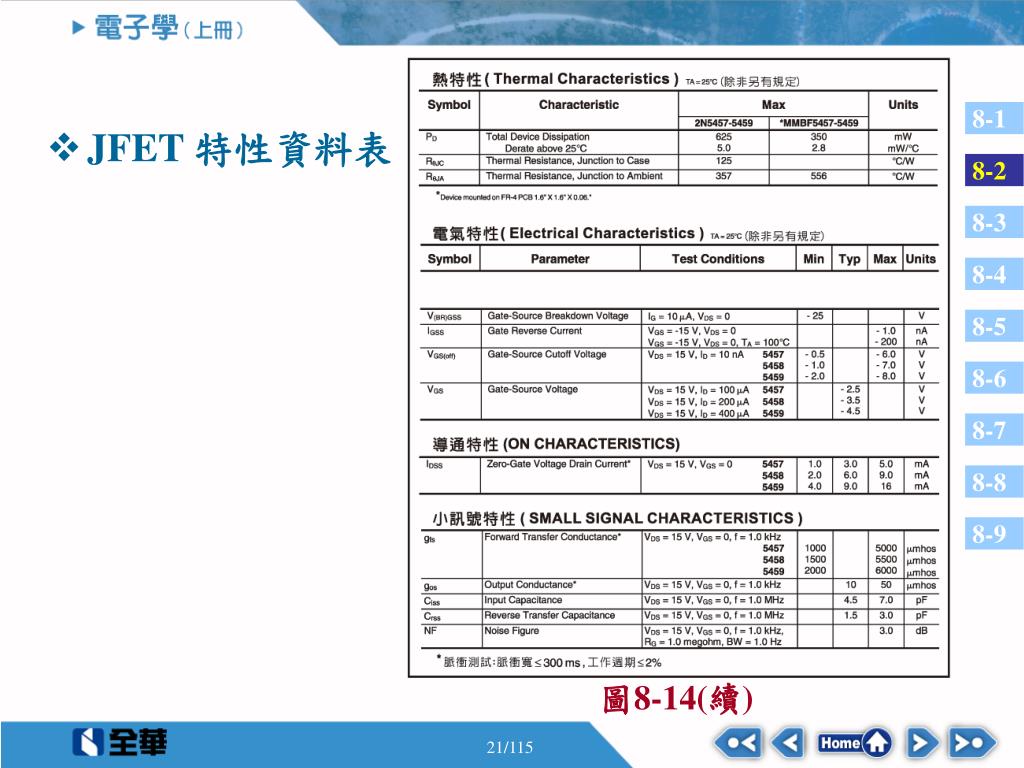

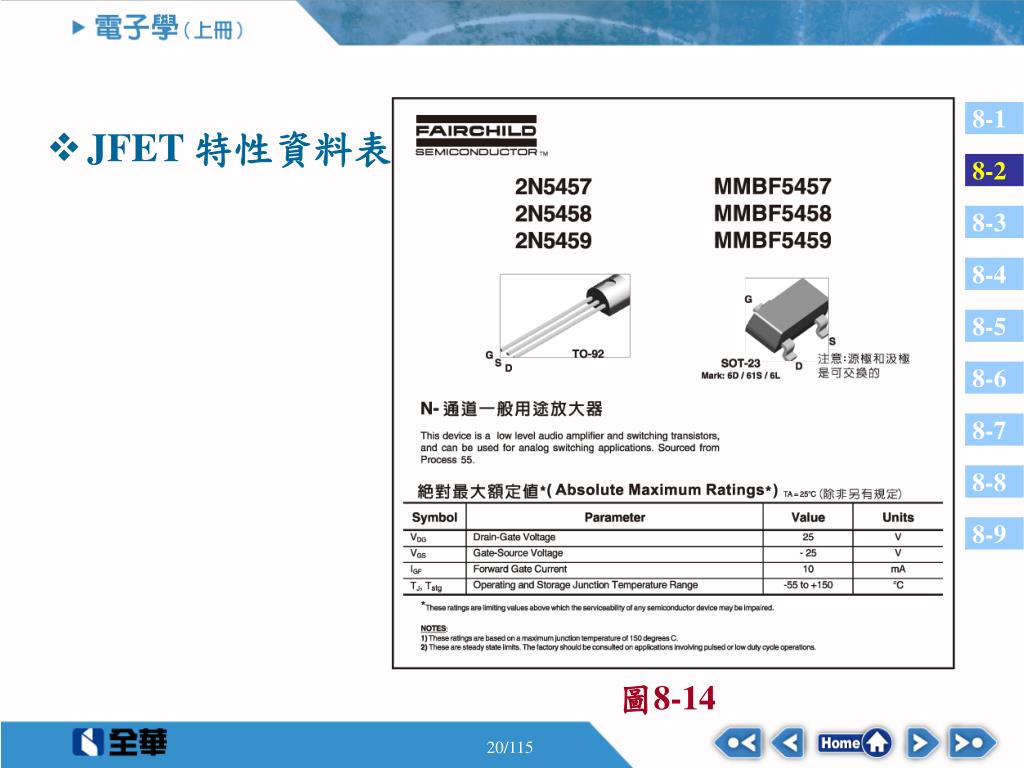

  20. JFET 特性資料表 圖8-14

  21. JFET 特性資料表 圖8-14(續)

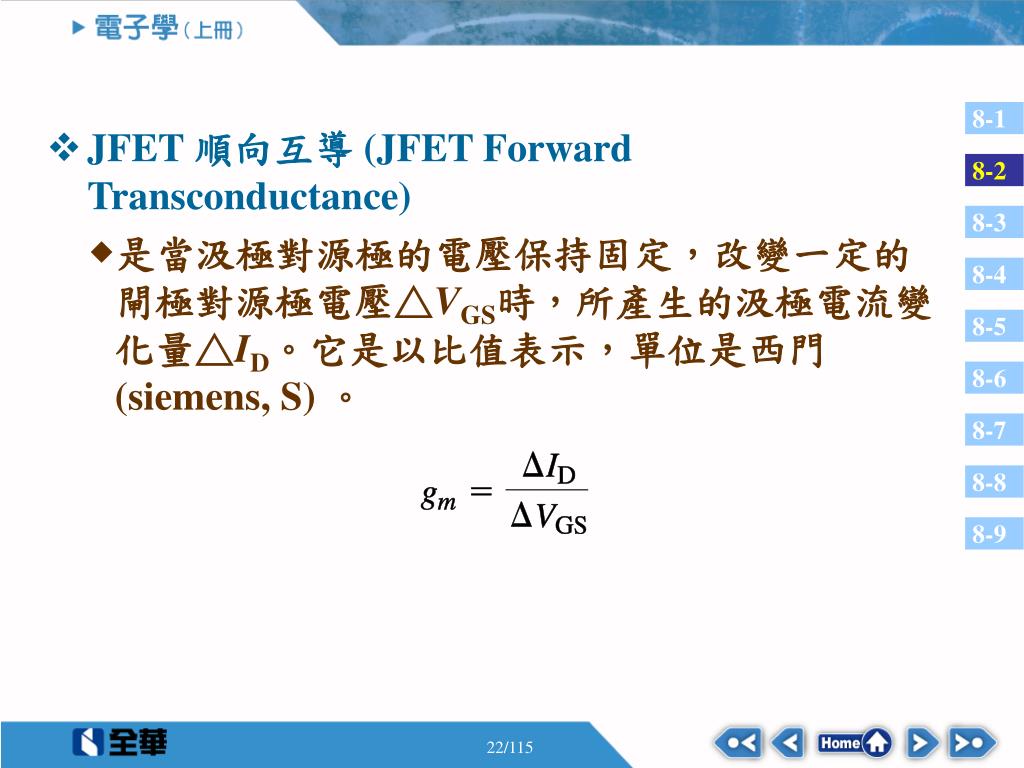

  22. JFET 順向互導 (JFET Forward Transconductance) • 是當汲極對源極的電壓保持固定,改變一定的閘極對源極電壓△VGS時,所產生的汲極電流變化量△ID。它是以比值表示,單位是西門 (siemens, S) 。

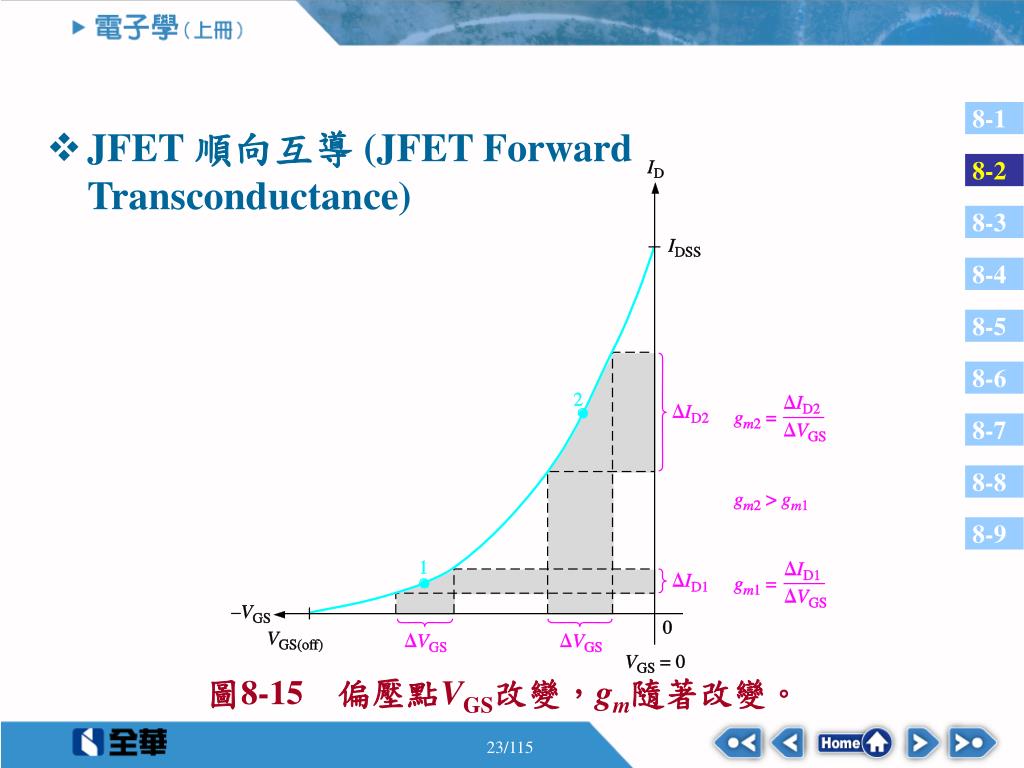

  23. JFET 順向互導 (JFET Forward Transconductance) 圖8-15 偏壓點VGS改變,gm隨著改變。

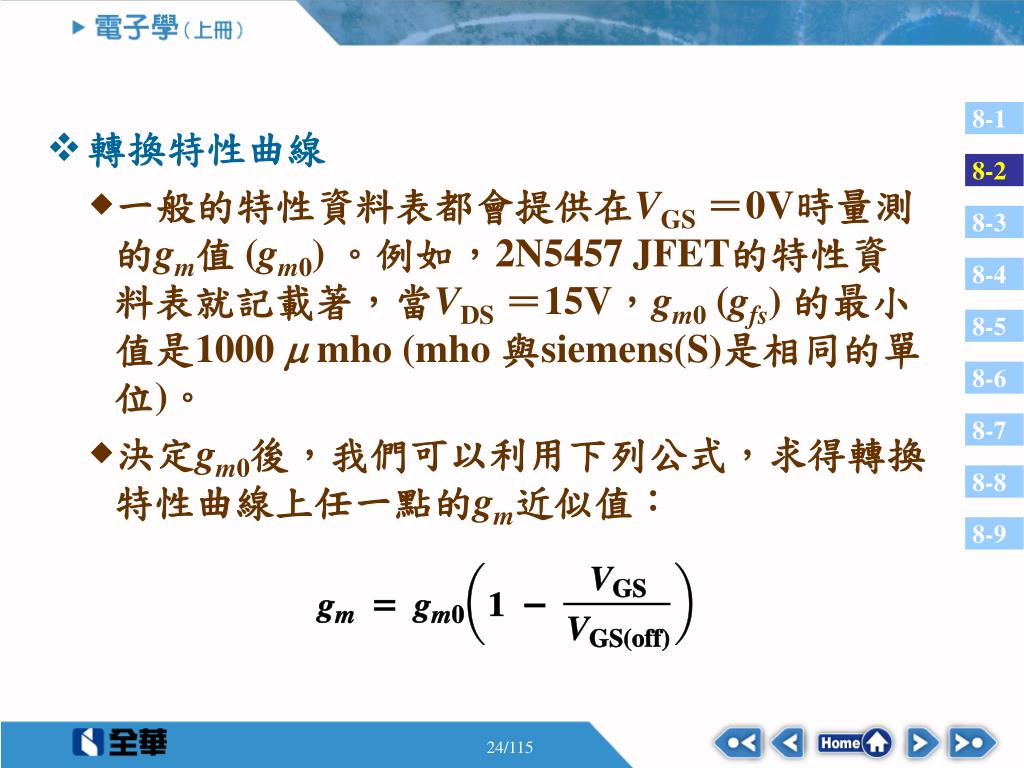

  24. 轉換特性曲線 • 一般的特性資料表都會提供在VGS=0V時量測的gm值 (gm0) 。例如,2N5457 JFET的特性資料表就記載著,當VDS=15V,gm0 (gfs) 的最小值是1000  mho (mho 與siemens(S)是相同的單位)。 • 決定gm0後,我們可以利用下列公式,求得轉換特性曲線上任一點的gm近似值:

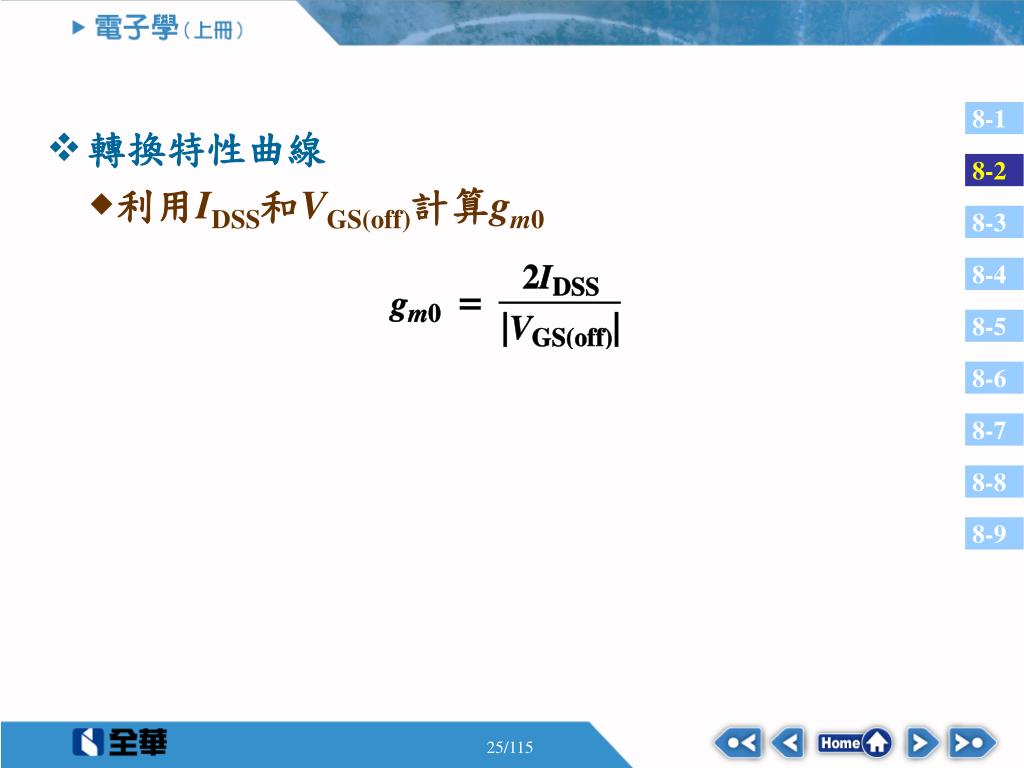

  25. 轉換特性曲線 • 利用IDSS和VGS(off)計算gm0

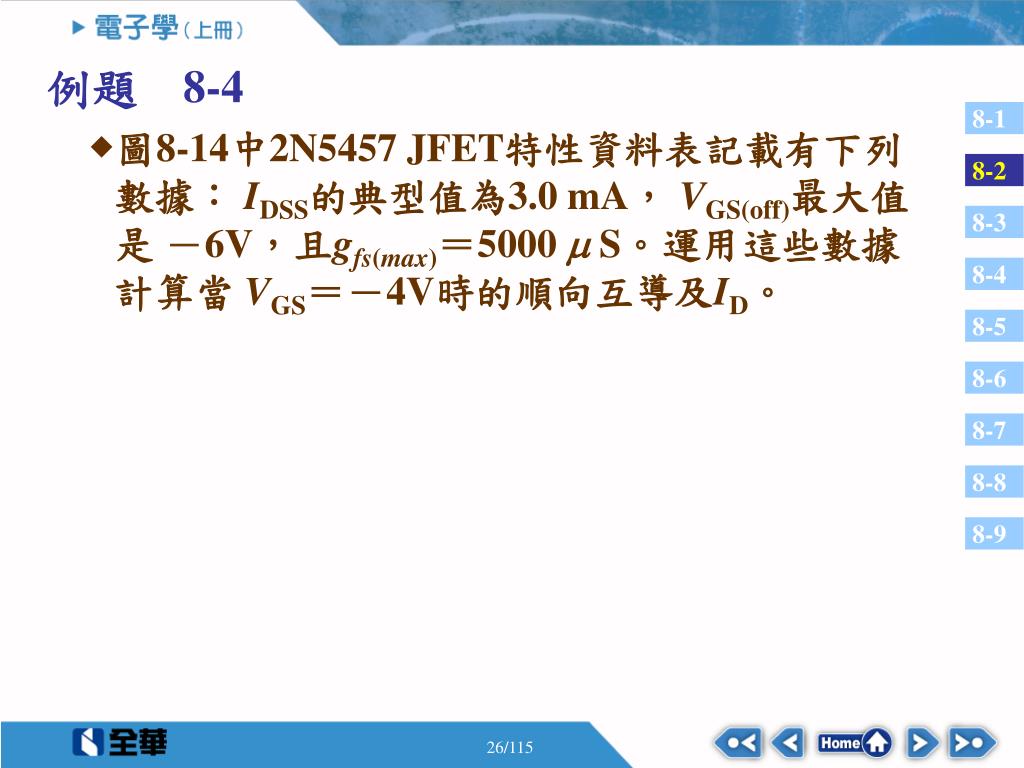

  26. 例題 8-4 • 圖8-14中2N5457 JFET特性資料表記載有下列數據: IDSS的典型值為3.0 mA, VGS(off)最大值是 -6V,且gfs(max)=5000  S。運用這些數據計算當 VGS=-4V時的順向互導及ID。

  27. 例題 8-4 • 解 • gm0=gfs=5000  S 。運用公式8-2計算gm。 • 其次運用公式8-1計算當 VGS=-4V時的ID。

  28. 輸入電阻與電容 (Input Resistance and Capacitance)

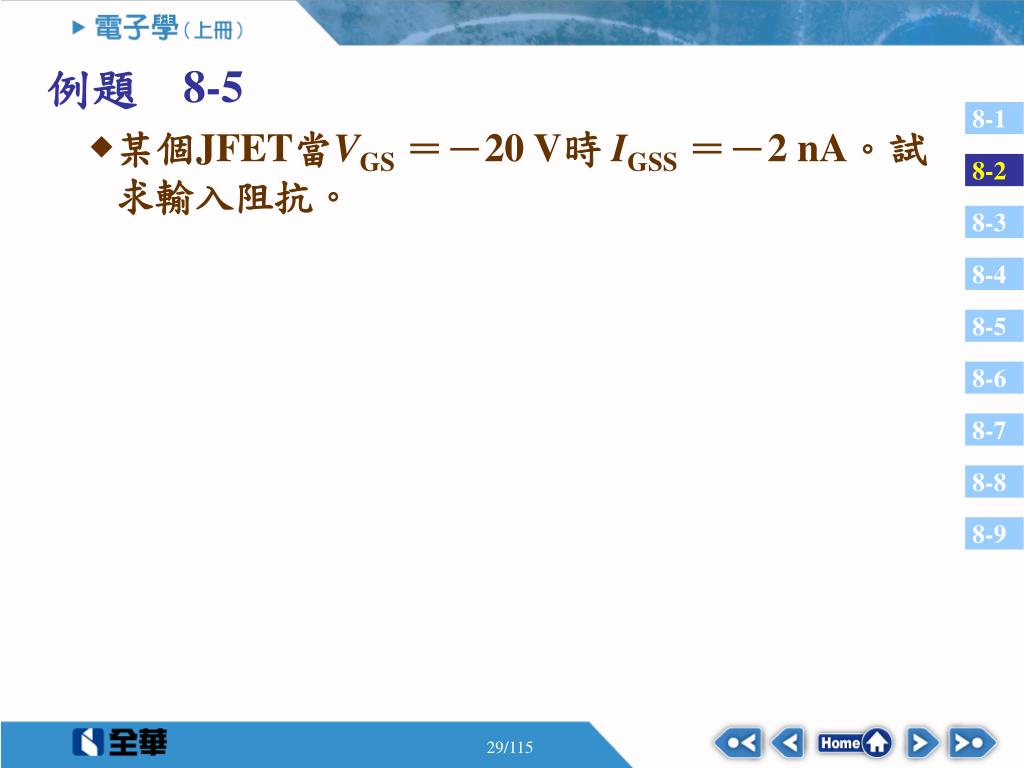

  29. 例題 8-5 • 某個JFET當VGS=-20 V時 IGSS=-2 nA。試求輸入阻抗。

  30. 例題 8-5 • 解

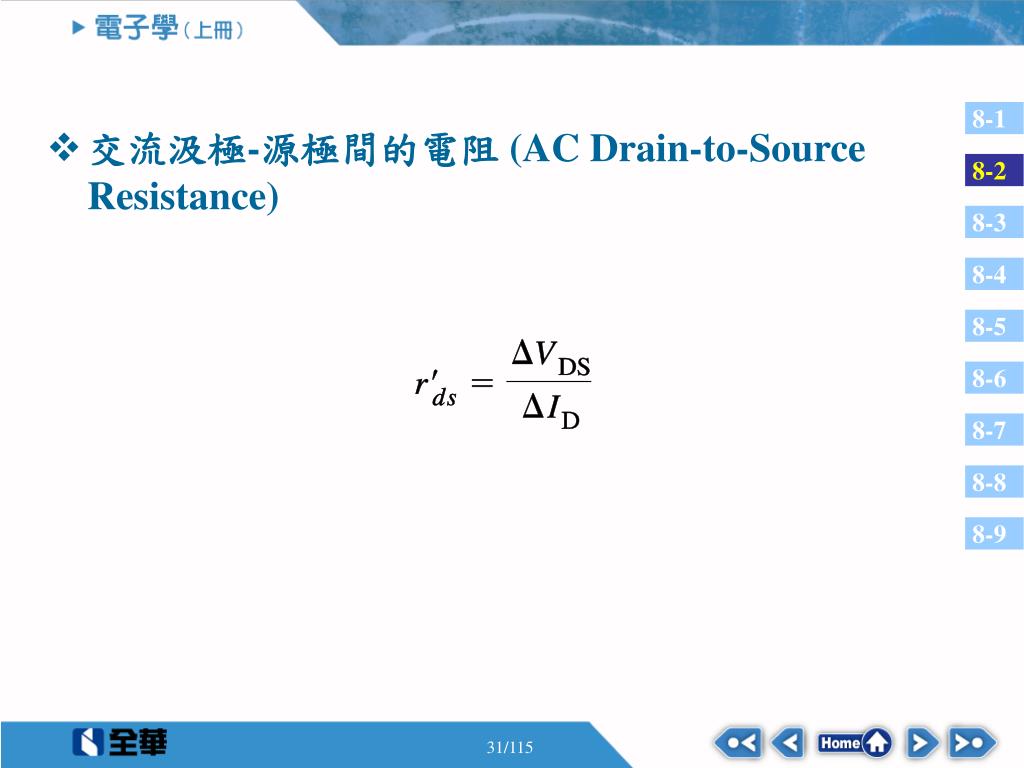

  31. 交流汲極-源極間的電阻 (AC Drain-to-Source Resistance)

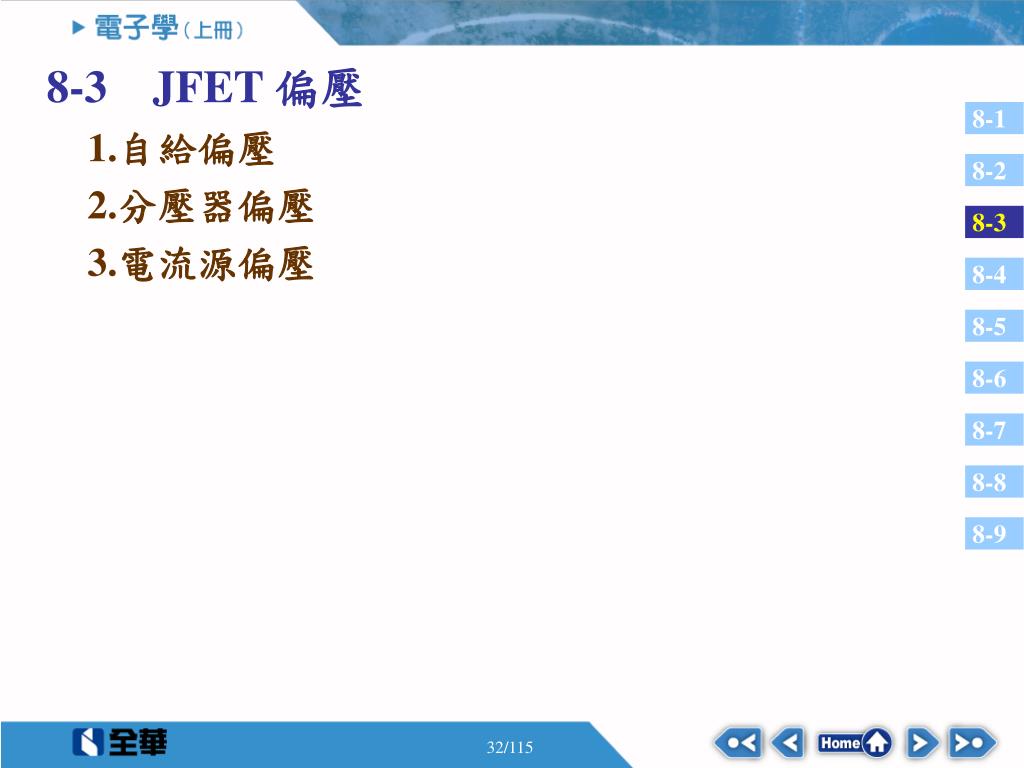

  32. 8-3JFET 偏壓 1.自給偏壓 2.分壓器偏壓 3.電流源偏壓

  33. 自給偏壓 (Self-Bias) • FET偏壓最常用的方式 圖8-16JFET自偏壓電路 (所有FET的IS=ID) 。

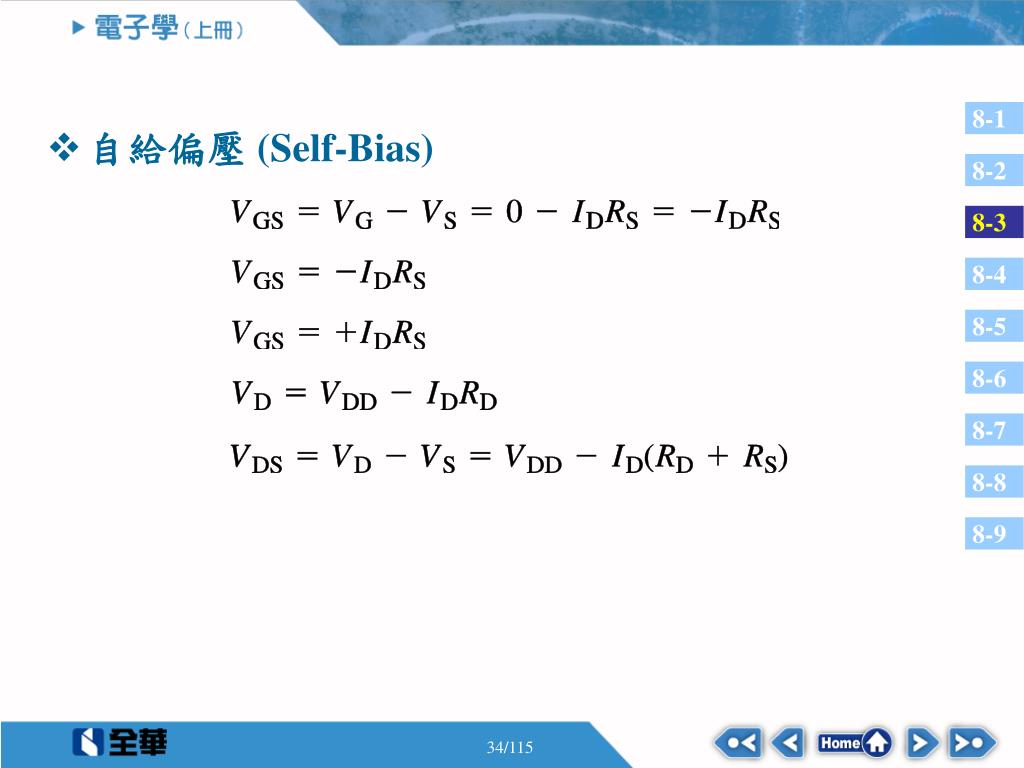

  34. 自給偏壓 (Self-Bias)

  35. 例題 8-6 • 試求圖8-17中電路的VDS和VGS。電路中JFET的各內部參數gm、 VGS(off)及IDSS,導致汲極電流ID約為5mA。如果改為另一顆 JFET,即使同型號也不一定產生相同結果,這是因為內部參數變化的緣故。 圖8-17

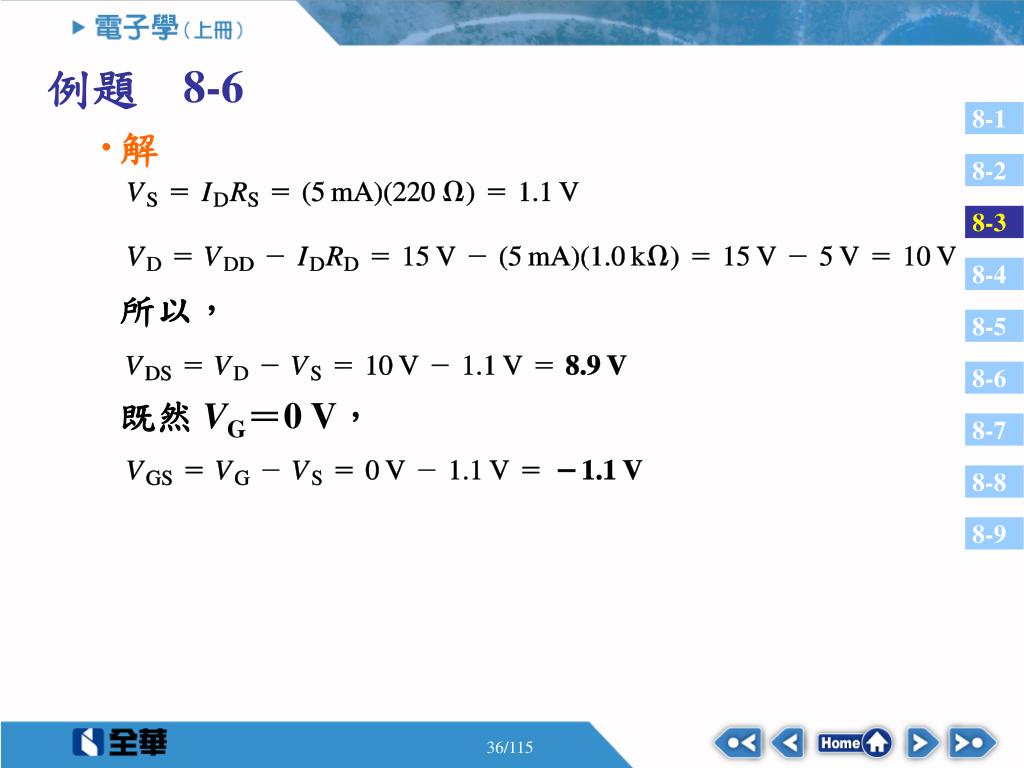

  36. 例題 8-6 • 解 • 所以, • 既然 VG=0 V,

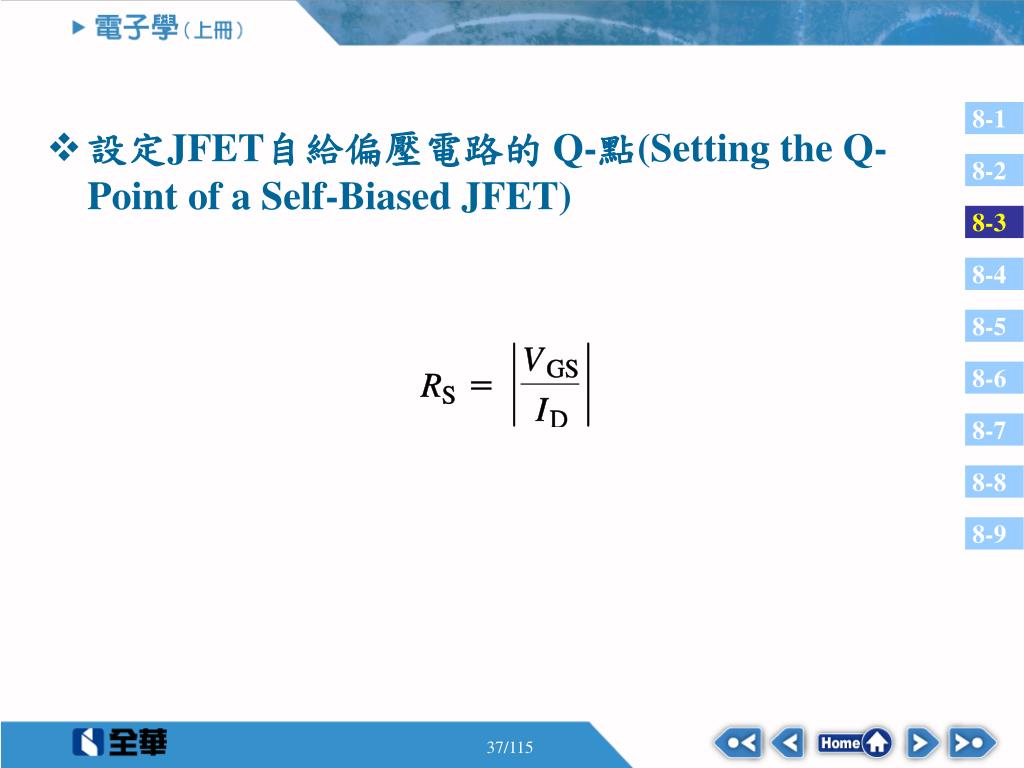

  37. 設定JFET自給偏壓電路的 Q-點(Setting the Q-Point of a Self-Biased JFET)

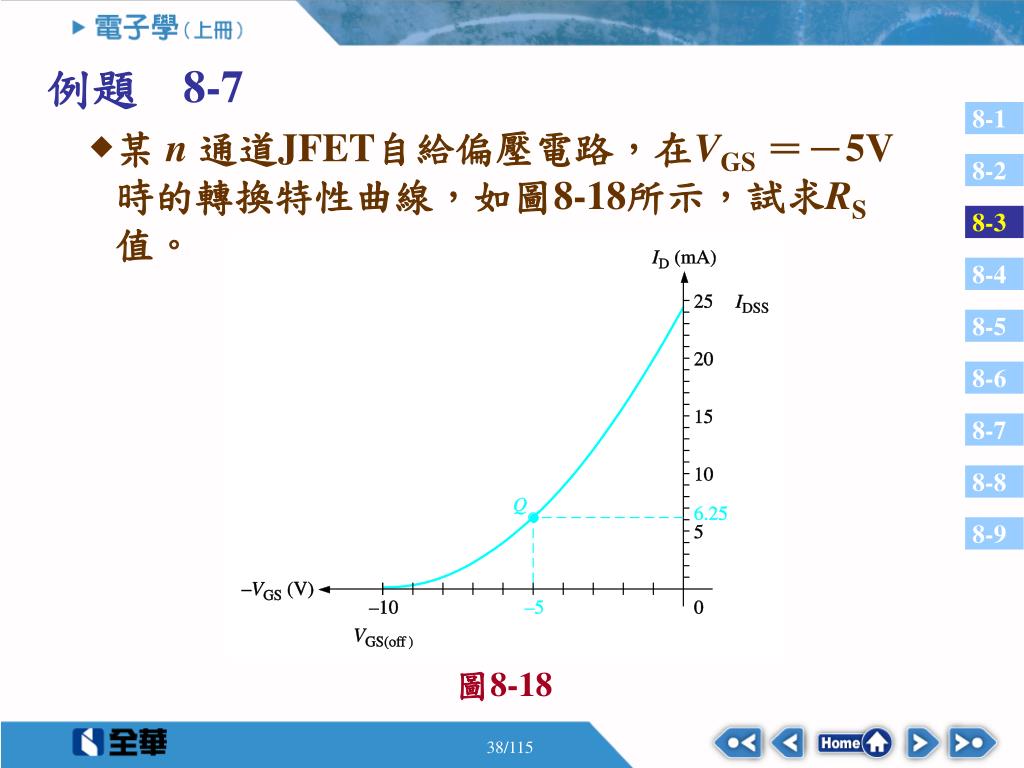

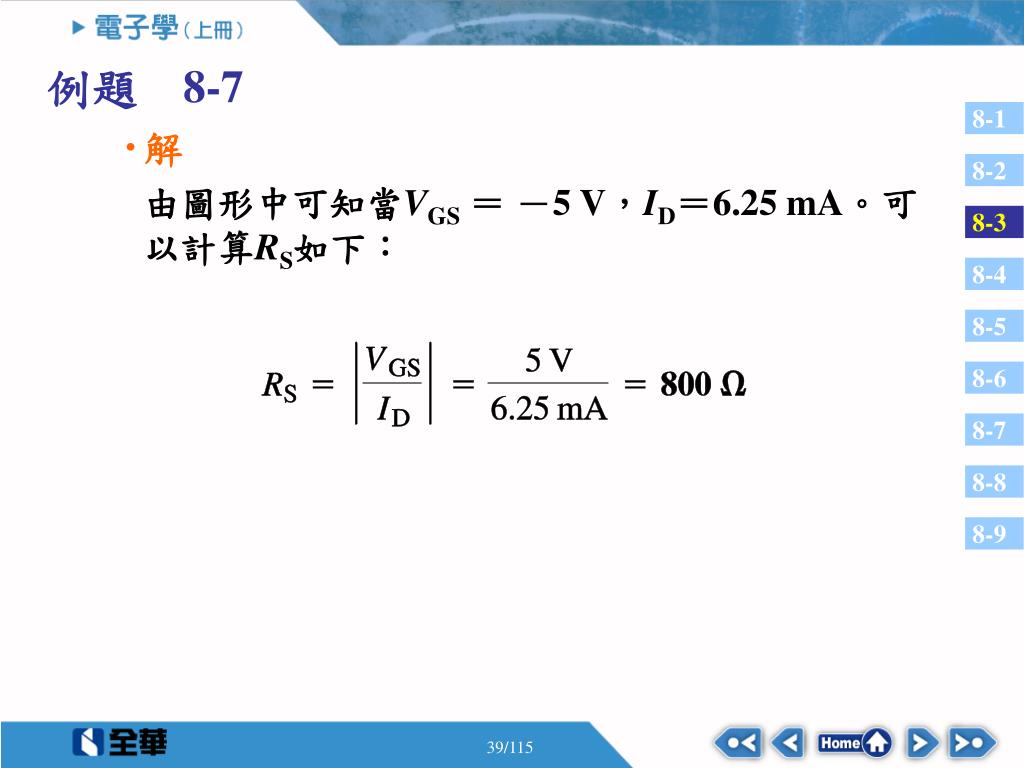

  38. 例題 8-7 • 某 n 通道JFET自給偏壓電路,在VGS=-5V時的轉換特性曲線,如圖8-18所示,試求RS值。 圖8-18

  39. 例題 8-7 • 解 • 由圖形中可知當VGS= -5 V,ID=6.25 mA。可以計算RS如下:

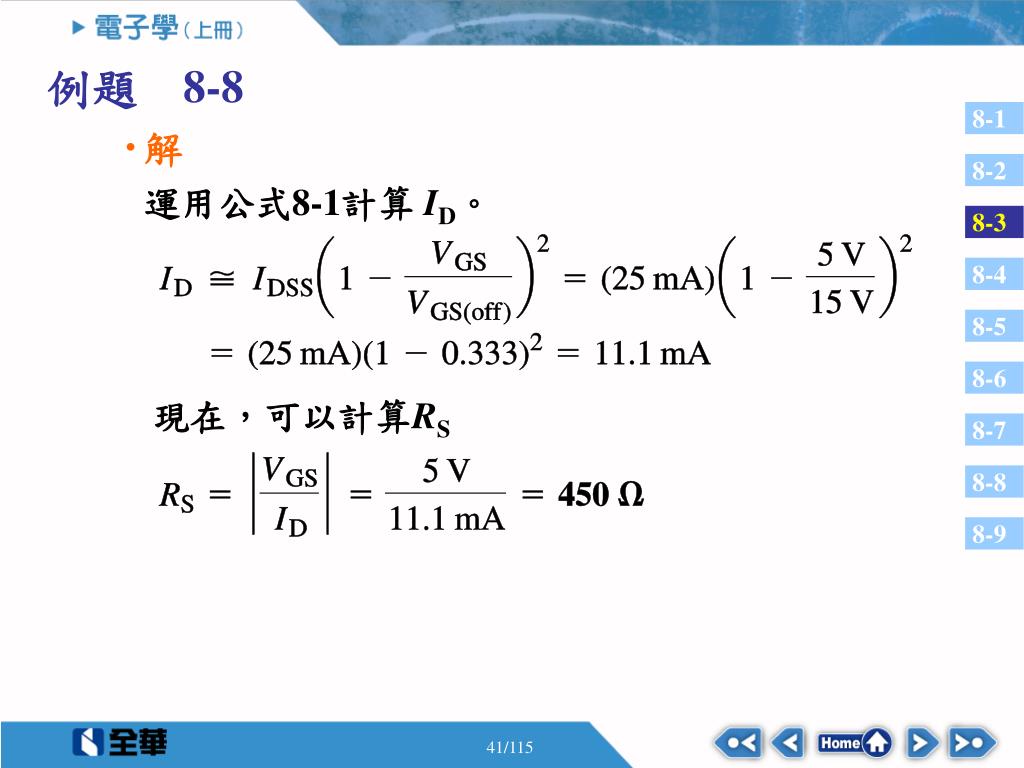

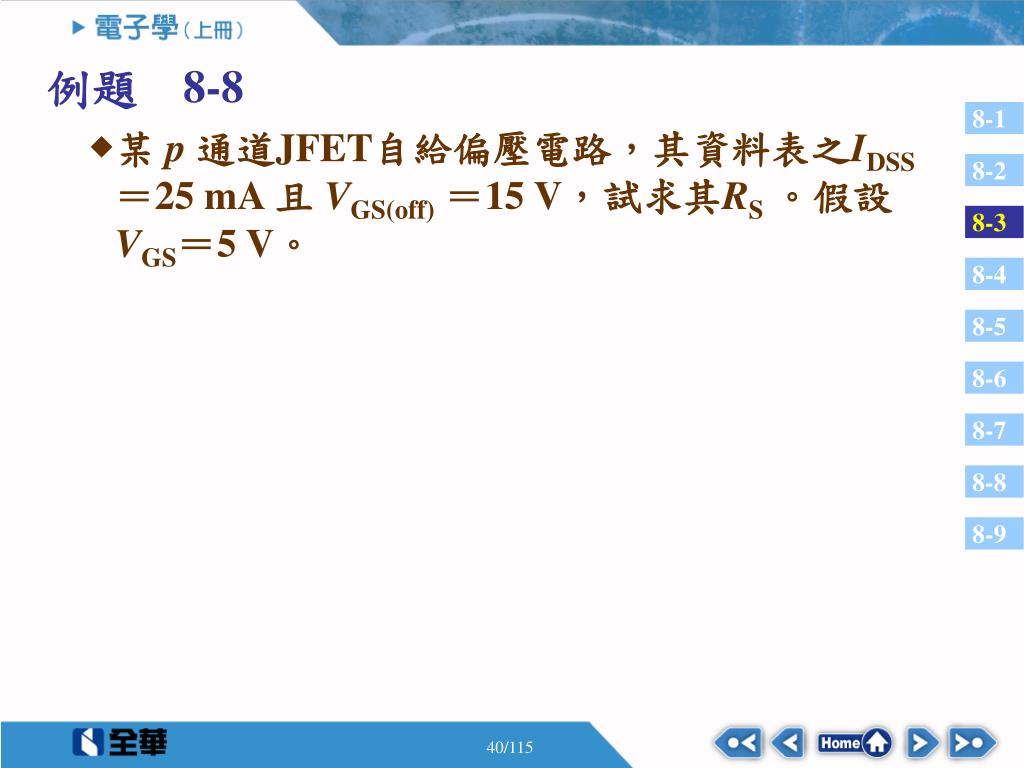

  40. 例題 8-8 • 某 p通道JFET自給偏壓電路,其資料表之IDSS=25 mA 且 VGS(off)=15 V,試求其RS。假設 VGS=5 V。

  41. 例題 8-8 • 解 • 運用公式8-1計算 ID。 • 現在,可以計算RS

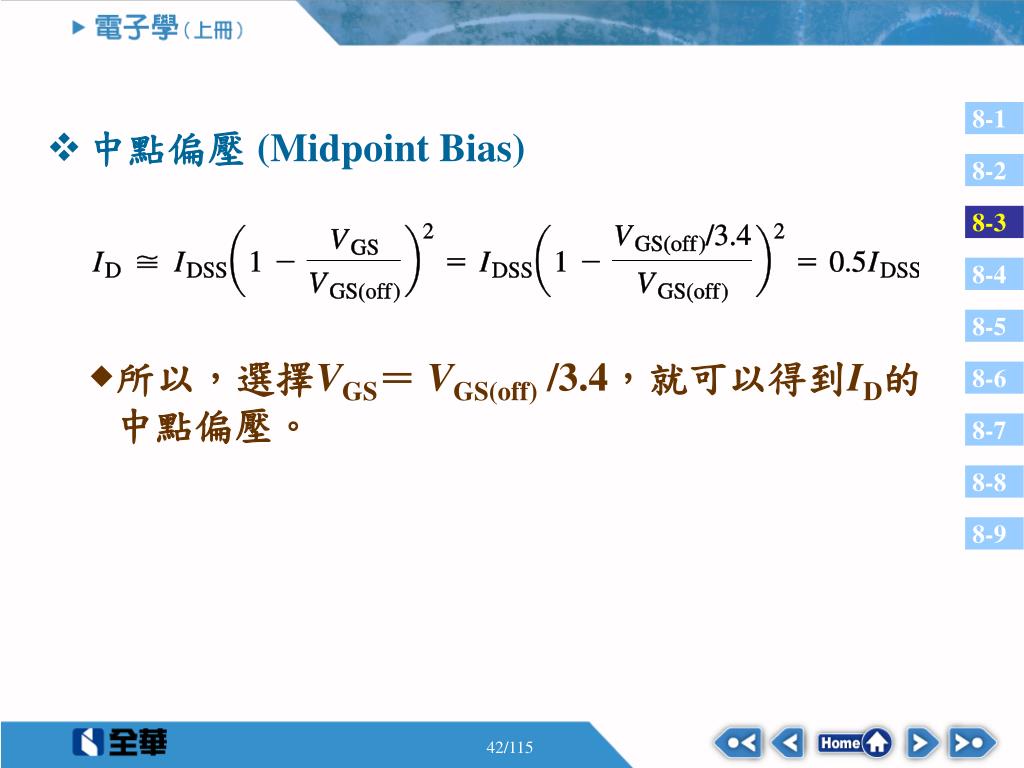

  42. 中點偏壓 (Midpoint Bias) • 所以,選擇VGS= VGS(off) /3.4,就可以得到ID的中點偏壓。

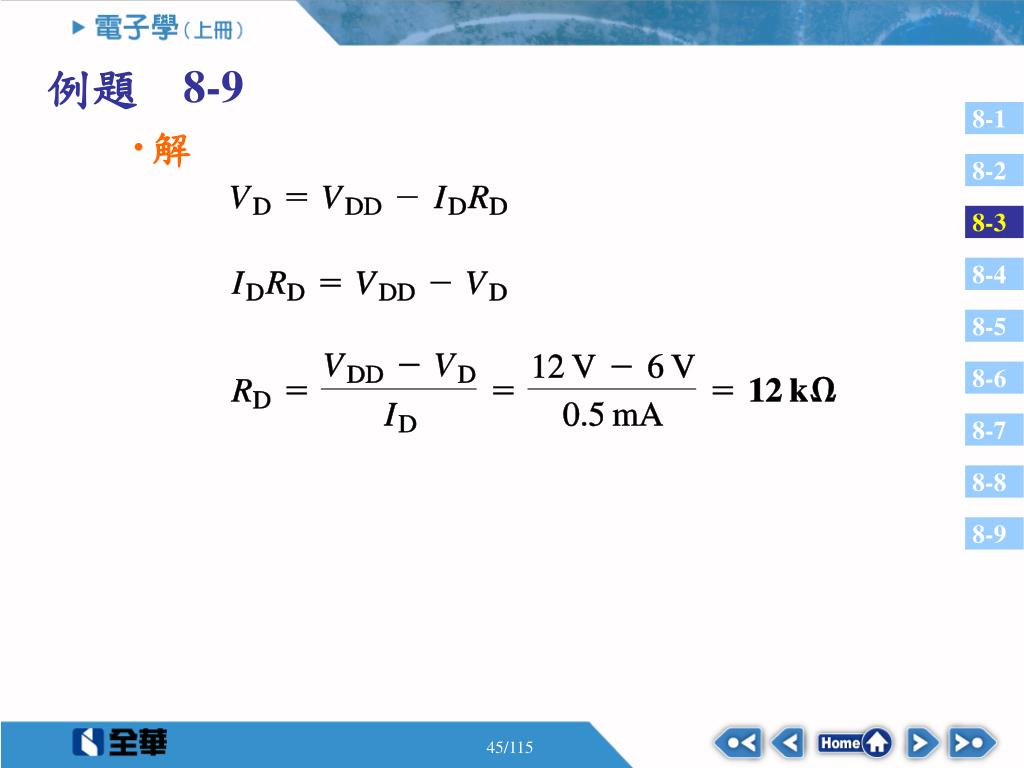

  43. 例題 8-9 • 利用圖8-14的資料表,選擇圖8-19的RD和RS值,以使該電路大致上設定成中點偏壓。若資料表有VD,取其最小值;若無,則VD應該約為VDD的一半,即6V。 圖8-19

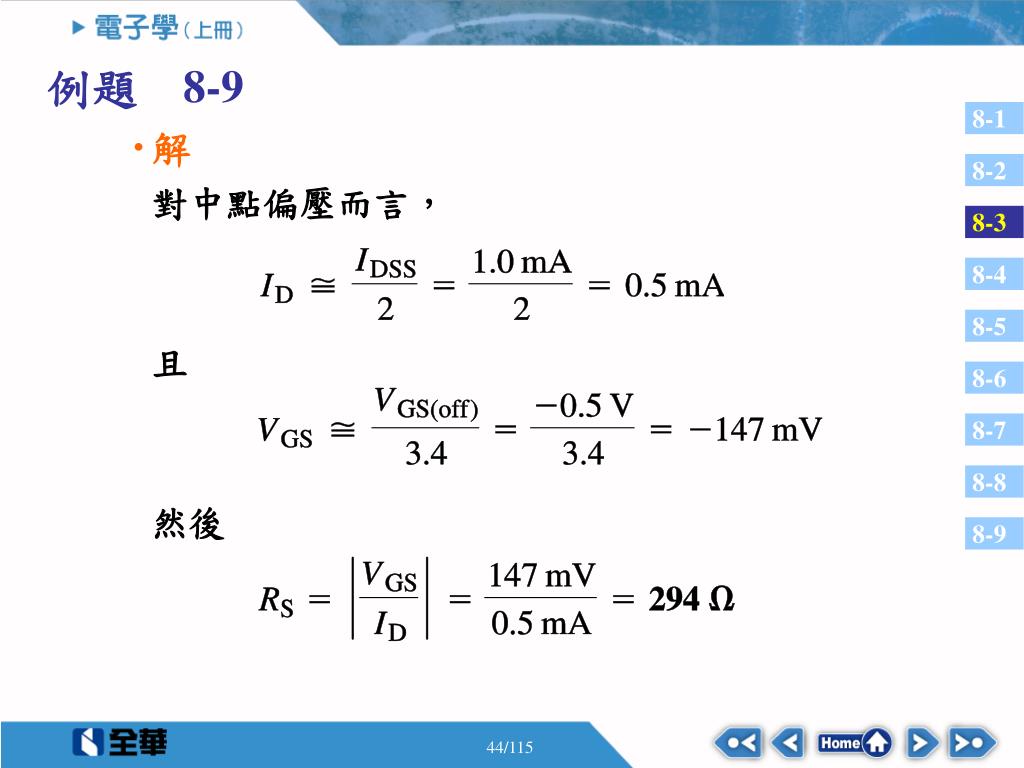

  44. 例題 8-9 • 解 • 對中點偏壓而言, • 且 • 然後

  45. 例題 8-9 • 解

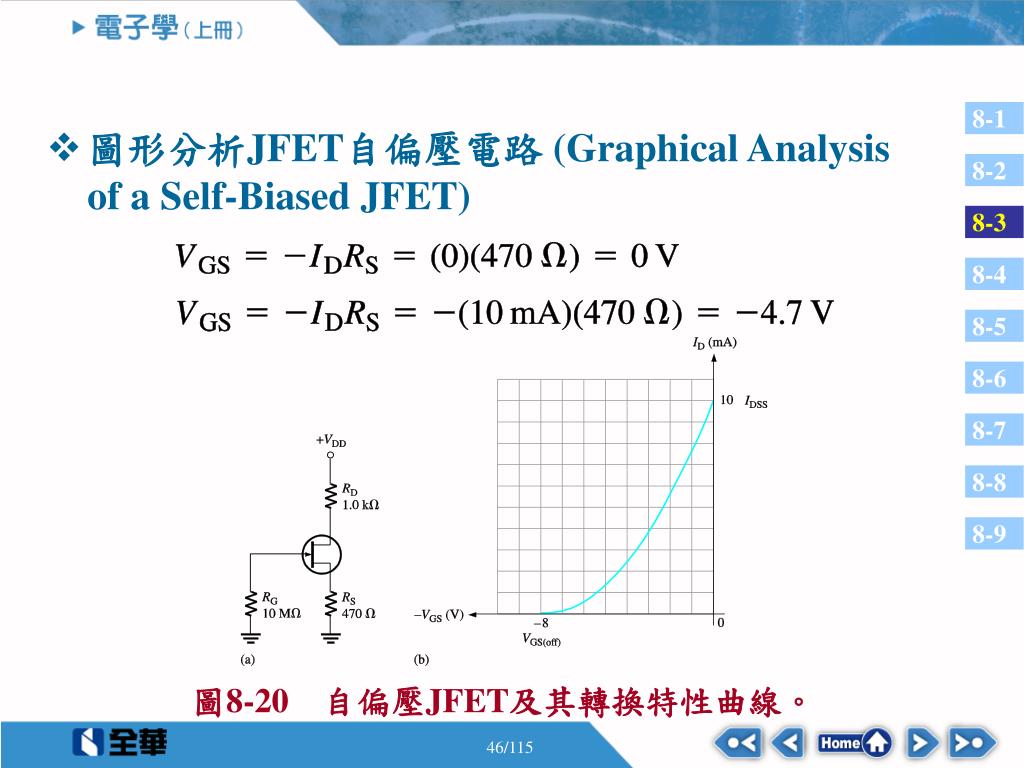

  46. 圖形分析JFET自偏壓電路 (Graphical Analysis of a Self-Biased JFET) 圖8-20 自偏壓JFET及其轉換特性曲線。

  47. 畫出負載線 • 載線與轉換特性曲線的交點,就是電路的工作點,Q-點 圖8-21 自給偏壓電路的Q-點,是直流負載線 與轉換特性曲線的交點。

  48. 例題 8-10 • 試決定圖8-22 (a) 的JFET電路的Q-點。轉換特性曲線如圖8-22 (b) 所示。 圖8-22

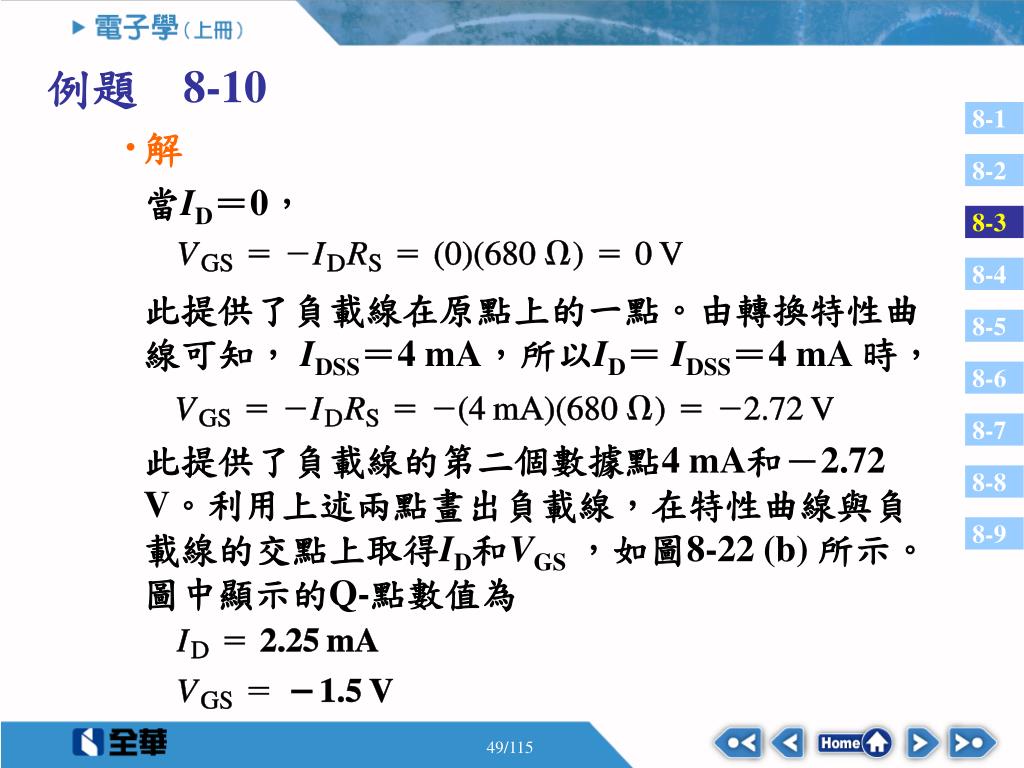

  49. 例題 8-10 • 解 • 當ID=0, • 此提供了負載線在原點上的一點。由轉換特性曲線可知, IDSS=4 mA,所以ID= IDSS=4 mA 時, • 此提供了負載線的第二個數據點4 mA和-2.72 V。利用上述兩點畫出負載線,在特性曲線與負載線的交點上取得ID和VGS,如圖8-22 (b) 所示。圖中顯示的Q-點數值為

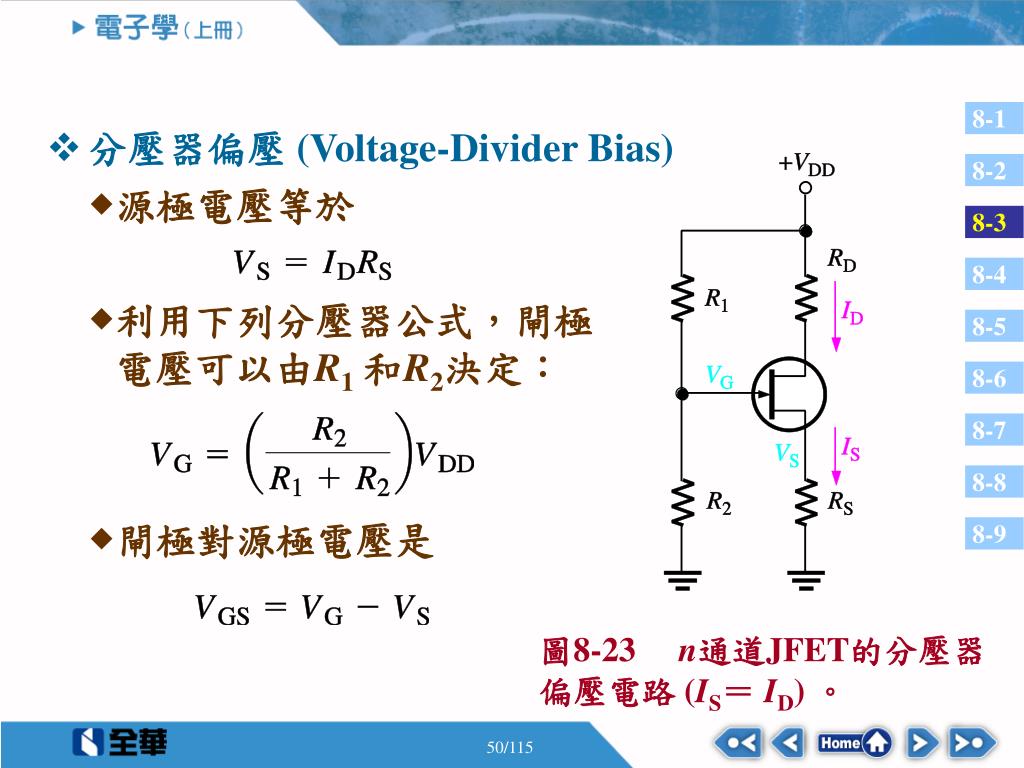

  50. 分壓器偏壓 (Voltage-Divider Bias) • 源極電壓等於 • 利用下列分壓器公式,閘極電壓可以由R1和R2決定: • 閘極對源極電壓是 圖8-23n通道JFET的分壓器 偏壓電路 (IS= ID) 。
