  1. Security Systems Division Caissons et tourelles

  2. Quoi va avec quoi ? léger petit moyen grand moyen lourd

  3. Quoi va avec quoi (caisson, petit) Caisson, petit Tourelle, charge légère ou moyenne, avec ou sans longlife presets, Montage mural ou plafond , Jusqu’à 16 kg de charge utile C98037M, 703 (WB1-450) Support mural 450 mm, léger Sans charnière 3D

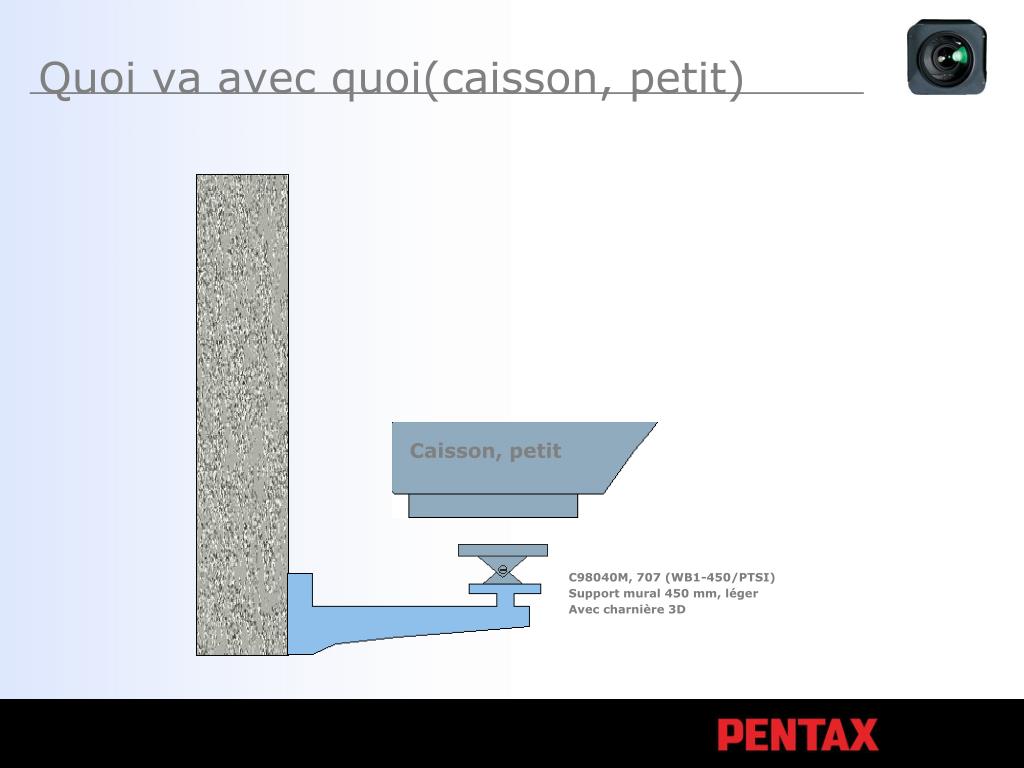

  4. Quoi va avec quoi(caisson, petit) Caisson, petit C98040M, 707 (WB1-450/PTSI) Support mural 450 mm, léger Avec charnière 3D

  5. Quoi va avec quoi (caisson, moyen) Caisson, moyen C98043M, 600DER Plaque d’assemblage pour lampe Raytec jusque Raymax, Hybride et Raylux ...100 sur tourelle charge moyenne Tourelle, charge moyenne ou lourde, avec ou sans Presets long life ,montage mural ou plafond, jusqu’à 50kg de charge utile C98038M, 704 (WB1-600) Support mural 600 mm Charge moyenne, sans charnière 3D

  6. Quoi va avec quoi (caisson, moyen) Caisson, moyen C98043M, 600DER Plaque d’assemblage pour lampe Raytec jusque Raymax, Hybride et Raylux ...100 C98041M, 708 (WB1-600/PTSI) wall bracket 600 mm medium, with 3-axis gimble

  7. Quoi va avec quoi (caisson, grand) Caisson, grand C98044M, 601DER plaque d’assemblage pour toutes lampes Raytec : Raymax, hybride et Raylux sur tourelle, charge lourde Tourelle, charge lourde avec Presets longlife , montage mural ou plafond jusqu’à 50 kg de charge utile C98039M 705 (WB2-600) Support mural 600 mm Charge lourde, sans charnière 3D

  8. Quoi va avec quoi (caisson, grand) Housing, large C98044M, 601DER plaque d’assemblage pour toutes lampes Raytec : Raymax, hybride et Raylux, charge lourde. C98042M, 709 (WB2-600/PTSI) Support mural, 600 mm, charge lourde Avec charnière 3D

  9. Caissons Tensions disponibles: AC 230 V, 24 V, 110V DC 12 V, 24 V Petit Moyen Grand Capacité intérieure Petit 330 x 114 x 110 mm Moyen 510 x 140 x 145 mm Grand 650 x 180 x 170 mm (L x l x H)

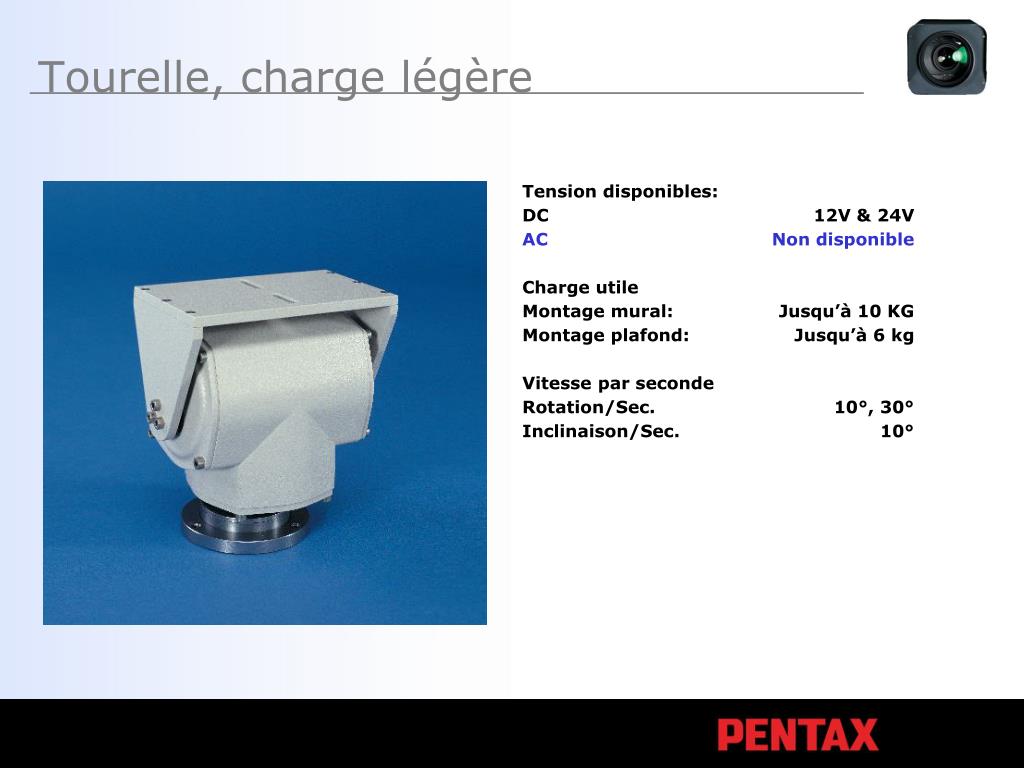

  10. Tourelle, charge légère Tension disponibles: DC 12V & 24V AC Non disponible Charge utile Montage mural: Jusqu’à 10 KG Montage plafond: Jusqu’à 6 kg Vitesse par seconde Rotation/Sec. 10°, 30°Inclinaison/Sec. 10°

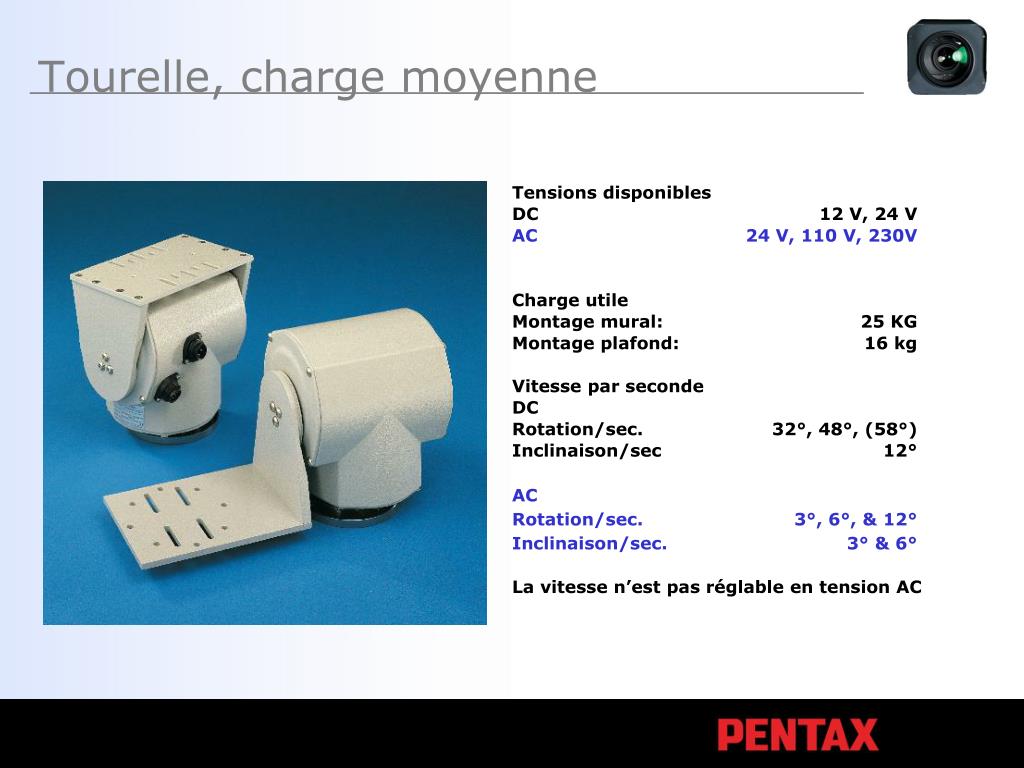

  11. Tourelle, charge moyenne Tensions disponibles DC 12 V, 24 V AC 24 V, 110 V, 230V Charge utile Montage mural: 25 KG Montage plafond: 16 kg Vitesse par seconde DC Rotation/sec. 32°, 48°, (58°) Inclinaison/sec 12° AC Rotation/sec. 3°, 6°, & 12° Inclinaison/sec. 3° & 6° La vitesse n’est pas réglable en tension AC

  12. Tourelle, charge lourde Tensions disponibles DC 12 V, 24 V AC 24 V, 230V Charge utile: Montage mural: 50 kg Montage plafond: 45 kg (avec 2 amortisseurs) 30 kg (avec 1 amortisseur) 20 kg (pas d’amortisseur) Vitesse par seconde DC Rotation/sec. 30° Inclinaison/Sec. 10° AC Rotation/sec. 3°, 6°, & 12° Inclinaison/sec. 3° & 6° La vitesse n’est pas réglable en tension AC

  13. Dimensions extérieures 151 mm 430 mm Caisson, petit Capacité intérieure 330x114x110 mm (LxlxH) 192 mm 156 mm 355 mm

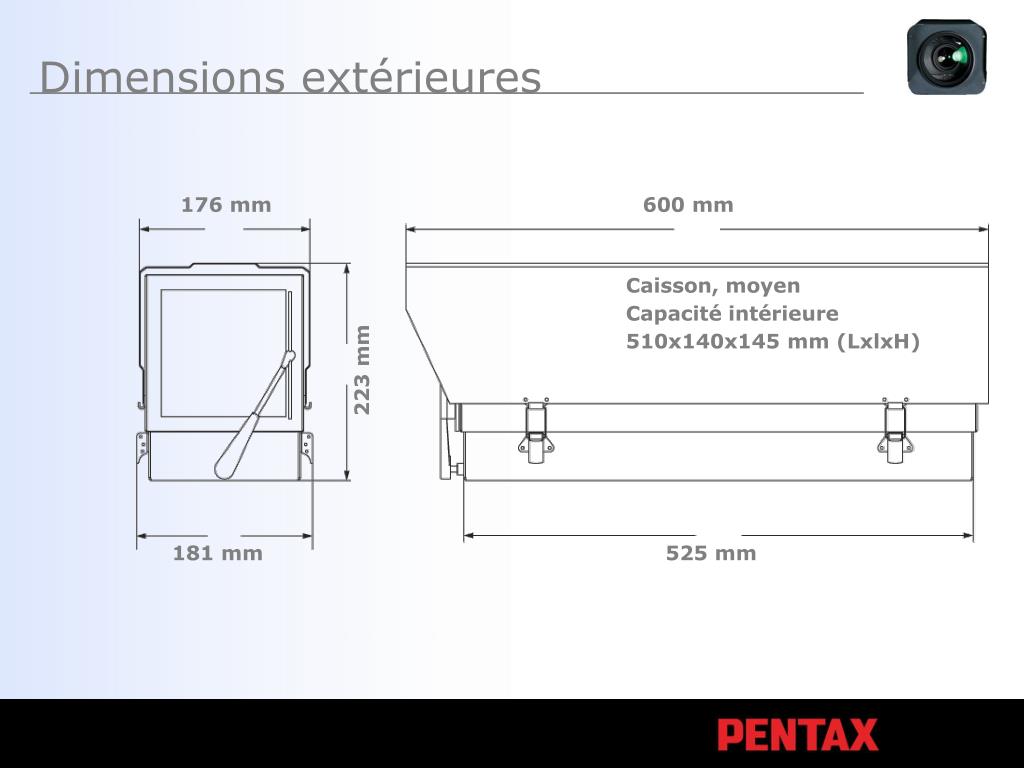

  14. Dimensions extérieures 176 mm 600 mm Caisson, moyen Capacité intérieure 510x140x145 mm (LxlxH) 223 mm 181 mm 525 mm

  15. Outside Dimensions 233 mm 760 mm Housing, medium inside capacity 650x180x170 mm (LxBxH) 260 mm 232 mm 678 mm

  16. Security Systems – Contact PENTAX FRANCE S.A.S Security Systems Division 112 Quai de Bezons 95100 Argenteuil France Phone (33) 1 30 25 75 75 Fax (33) 1 30 25 74 47 E-Mail cctv@pentax.fr www.pentax.fr
