1. 竹構---空間 從平埔族來探究台灣鄉土建築之營造 指導老師: 許正傑 組員:4980Y022吳銘堃 4980Y016蕭宇辰 4980Y033張慧遠 4980Y038崔可嬛 4980Y042王雅詩 49 廖晉弘

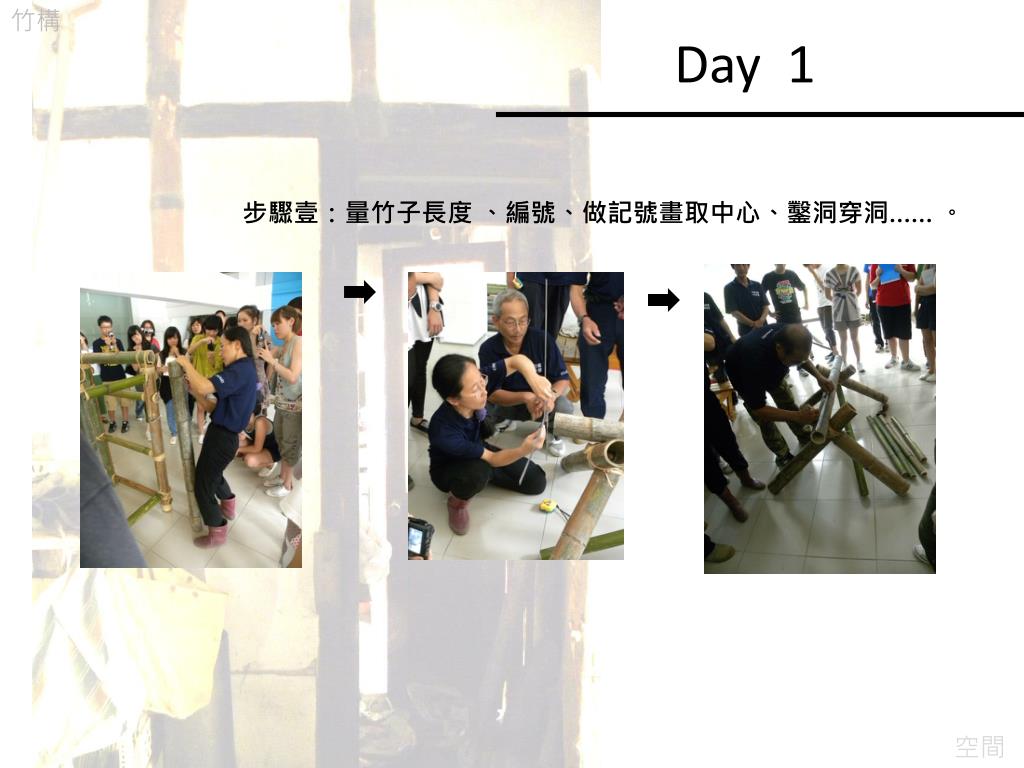

2. Day 1 步驟壹：量竹子長度 、編號、做記號畫取中心、鑿洞穿洞…… 。

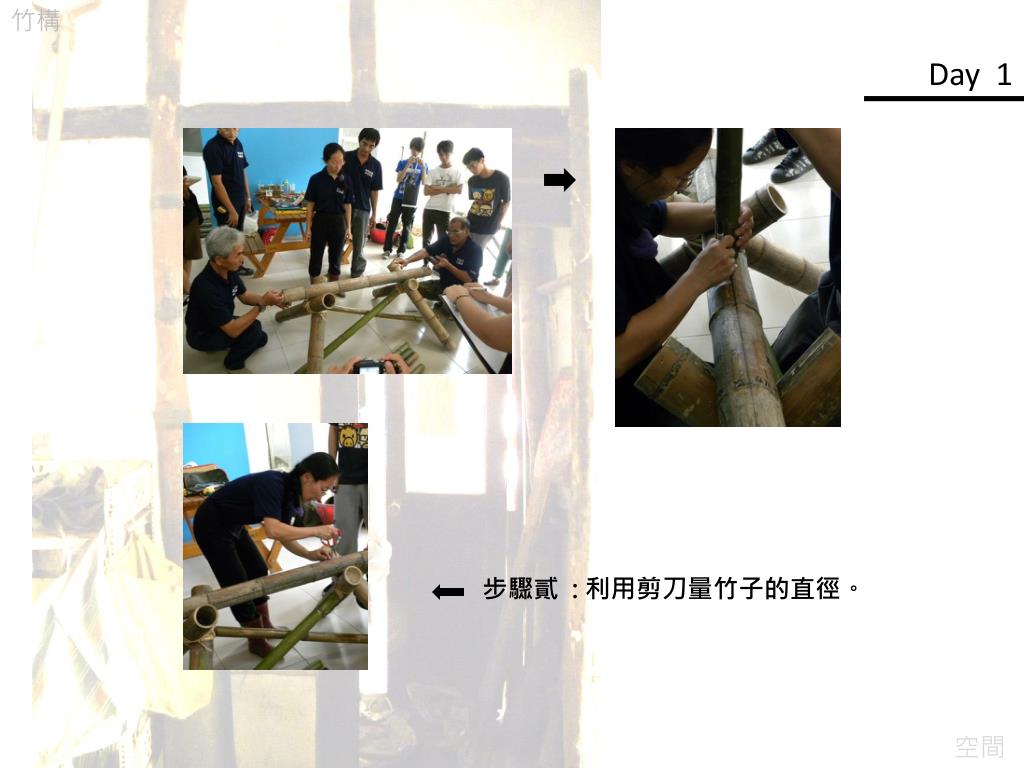

3. Day 1 步驟貳 : 利用剪刀量竹子的直徑。

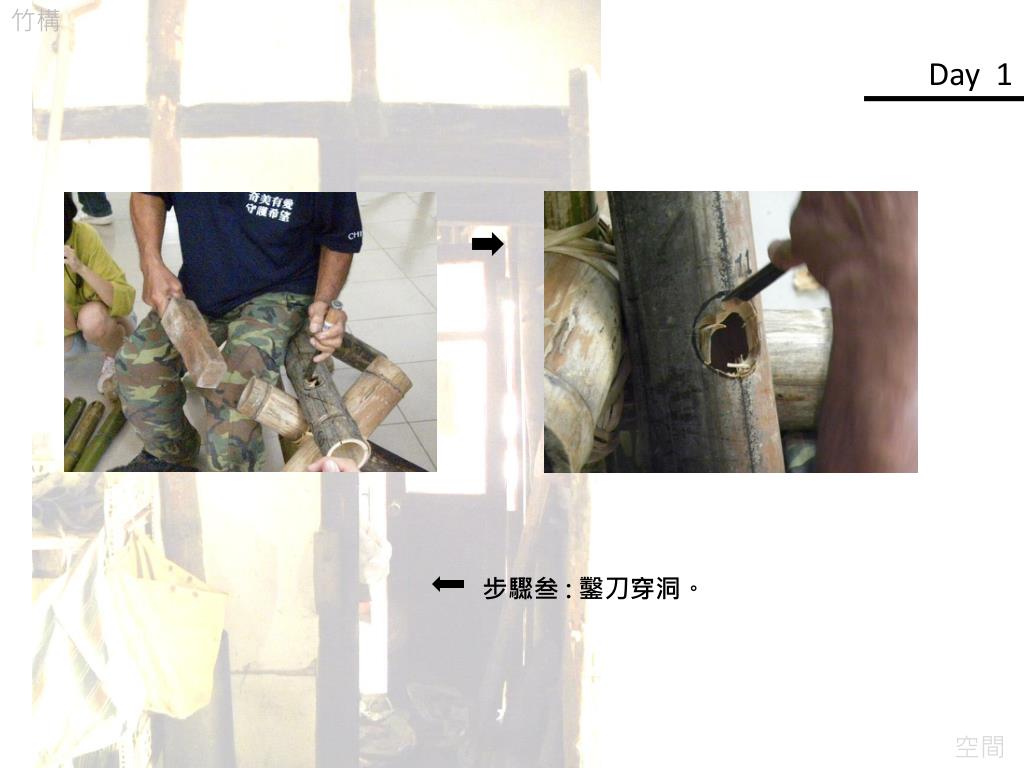

4. Day 1 步驟叁 : 鑿刀穿洞。

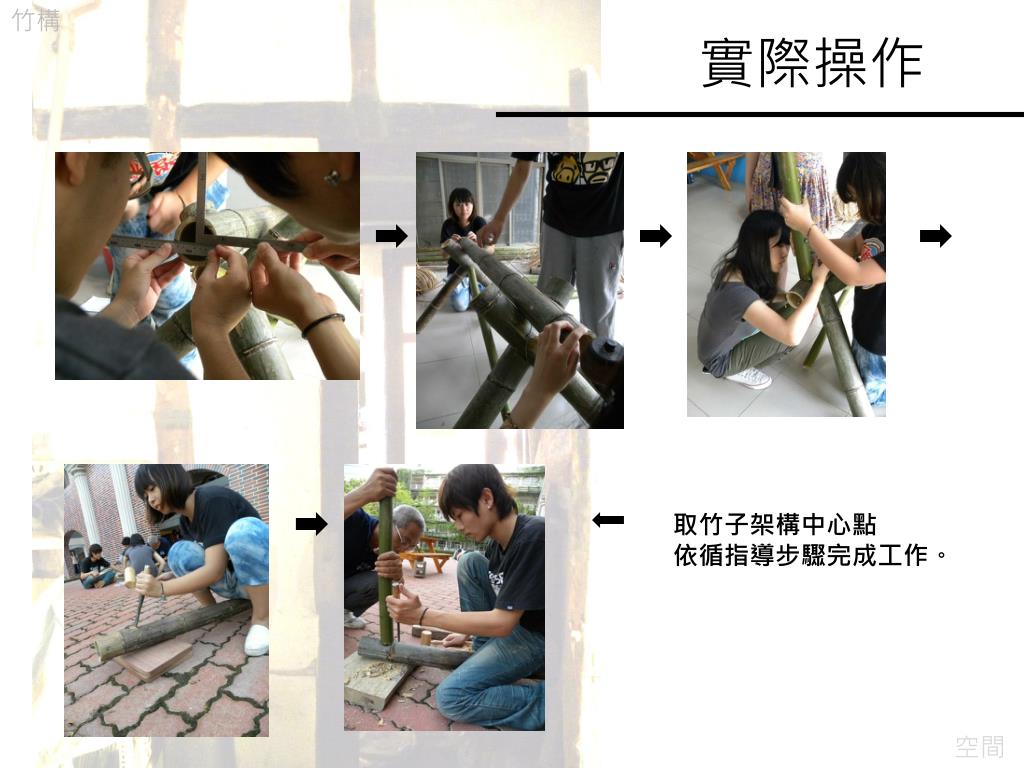

5. 實際操作 取竹子架構中心點 依循指導步驟完成工作。

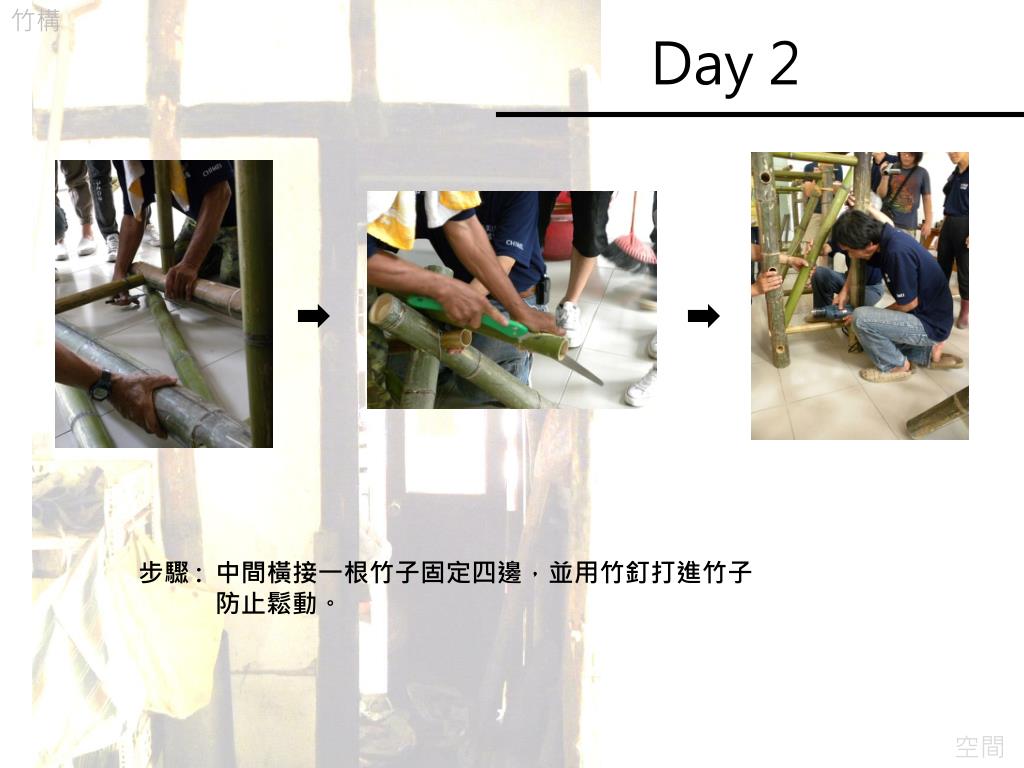

6. Day 2 步驟 : 中間橫接一根竹子固定四邊，並用竹釘打進竹子 防止鬆動。

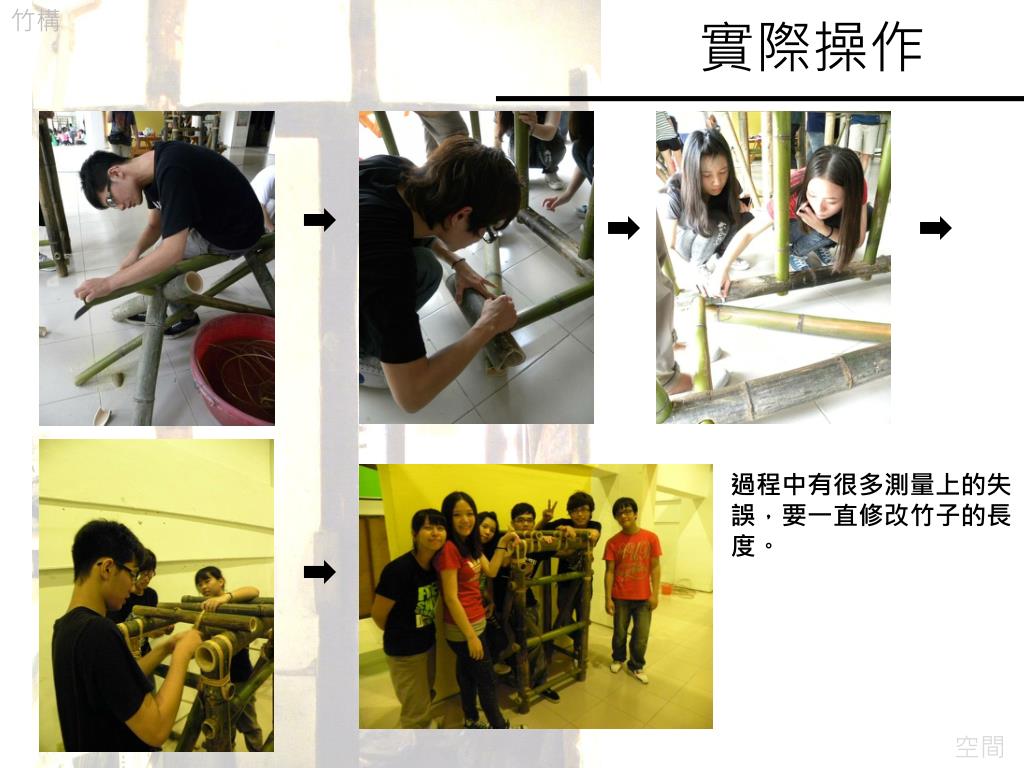

7. 實際操作 過程中有很多測量上的失 誤，要一直修改竹子的長 度。

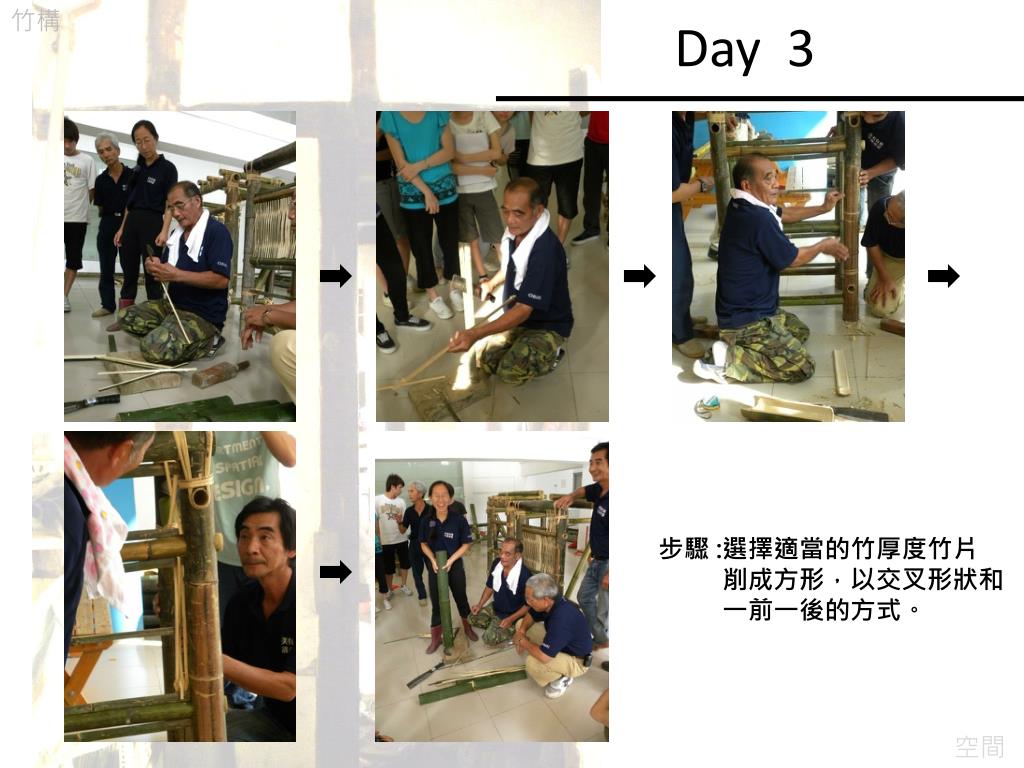

8. Day 3 步驟 :選擇適當的竹厚度竹片 削成方形，以交叉形狀和 一前一後的方式。

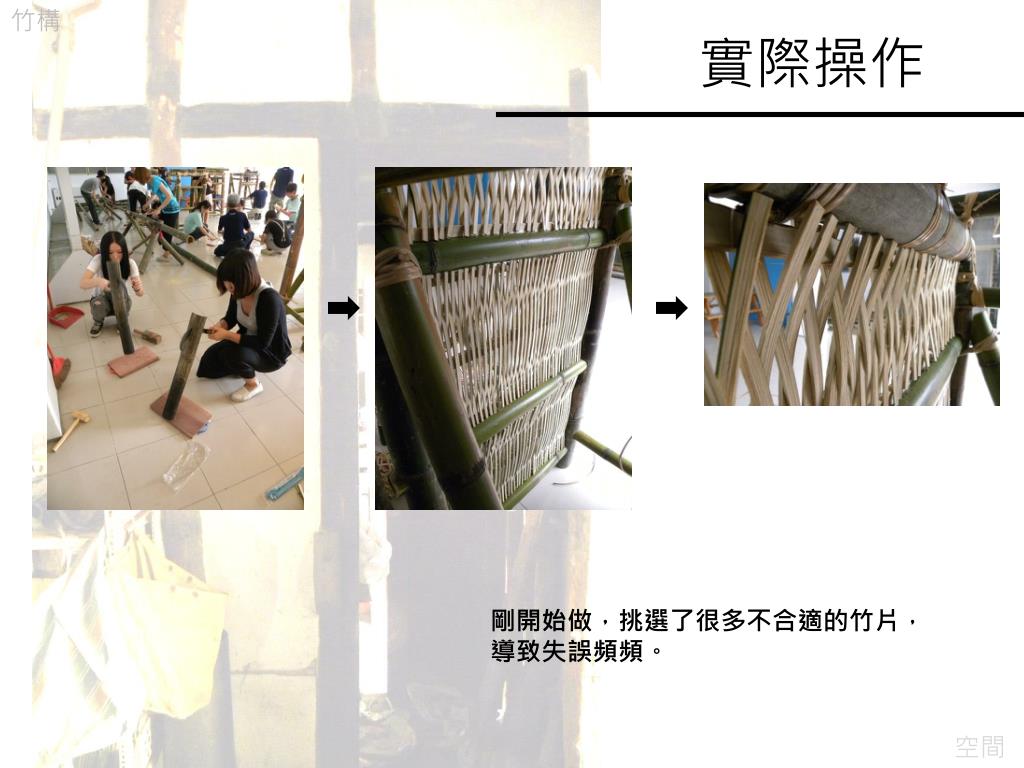

9. 實際操作 剛開始做，挑選了很多不合適的竹片， 導致失誤頻頻。

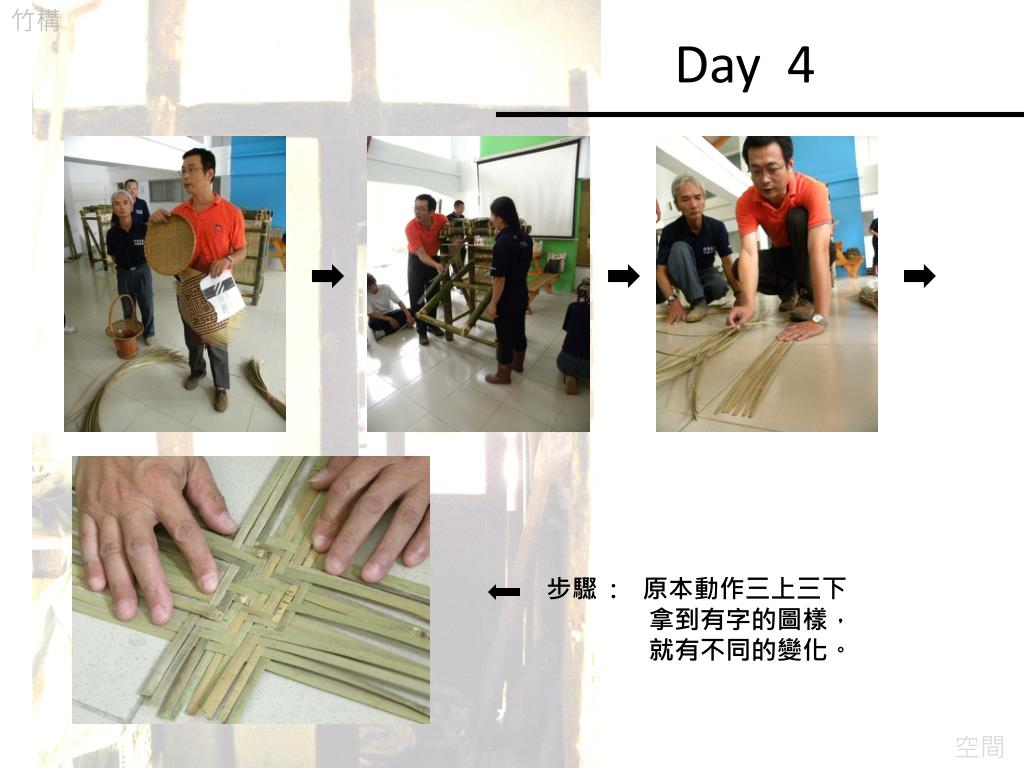

10. Day 4 步驟 :　原本動作三上三下 　　　　拿到有字的圖樣， 　　　　就有不同的變化。

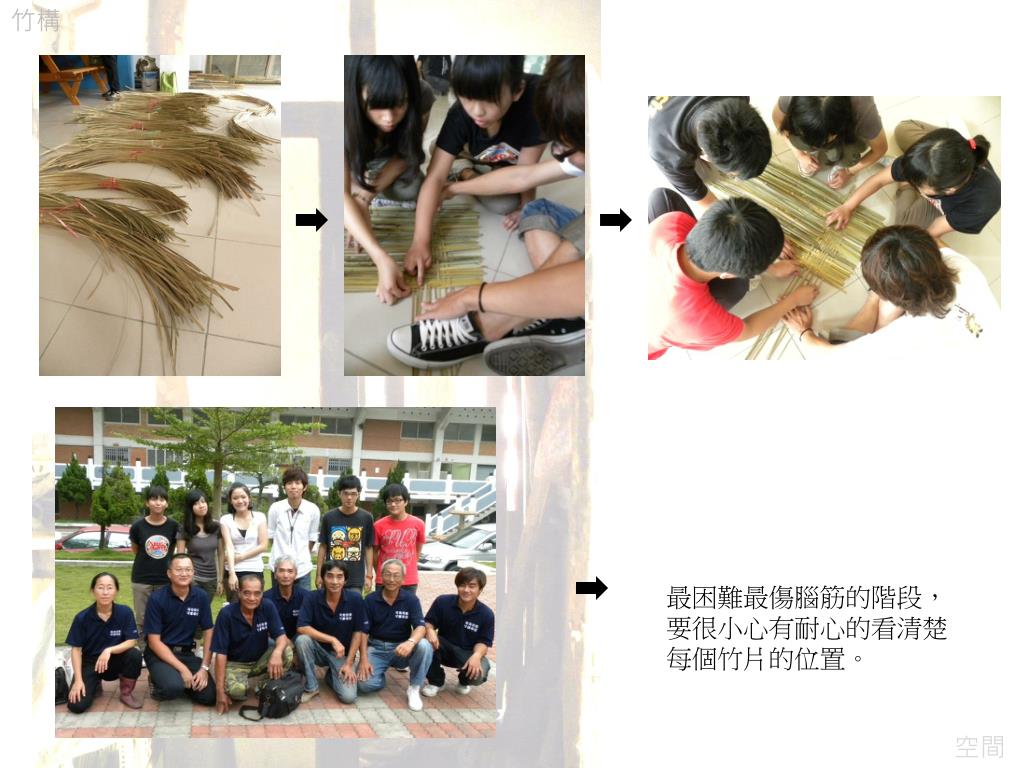

11. 最困難最傷腦筋的階段， 要很小心有耐心的看清楚 每個竹片的位置。

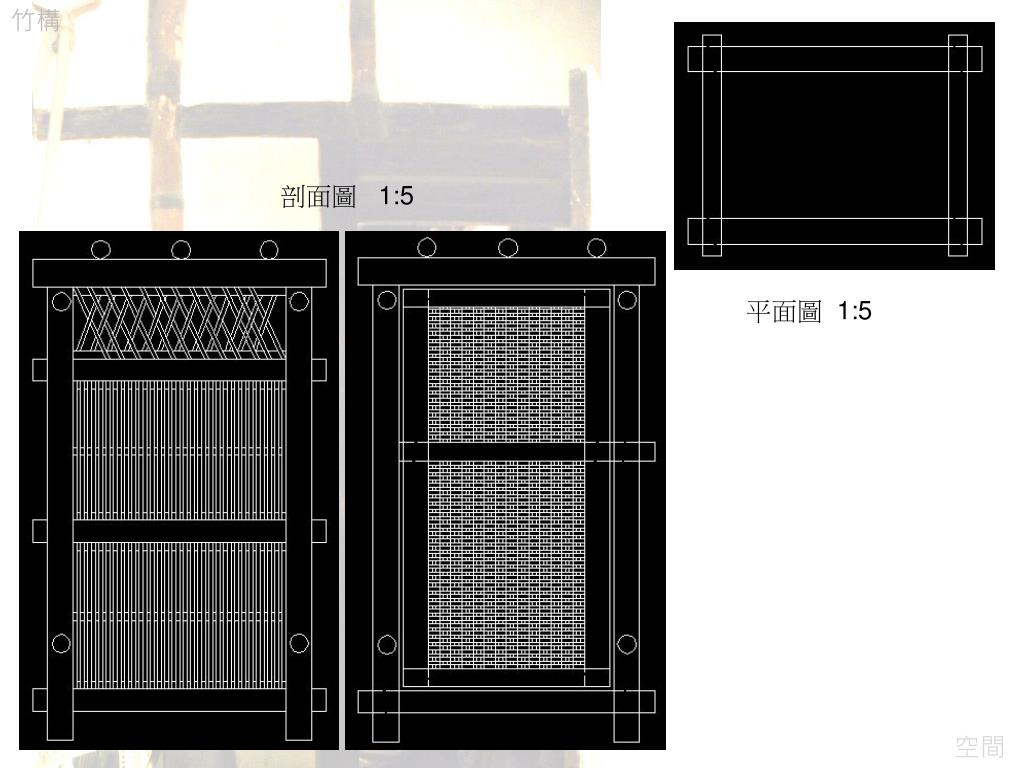

12. 剖面圖 1:5 平面圖 1:5

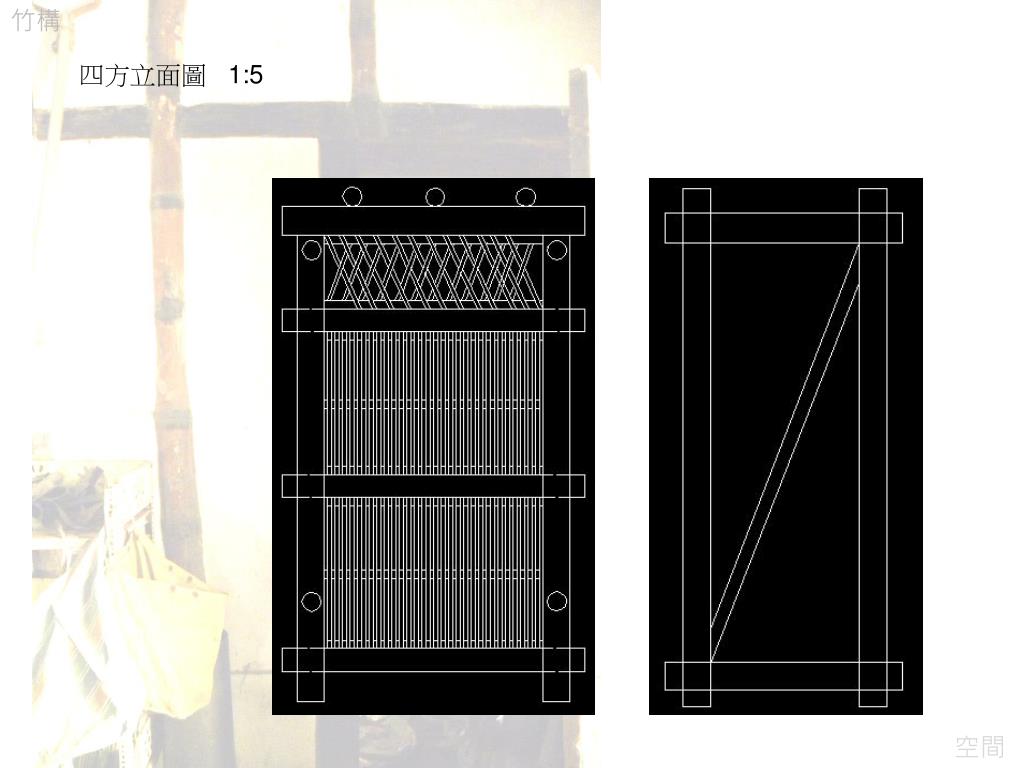

13. 四方立面圖 1:5

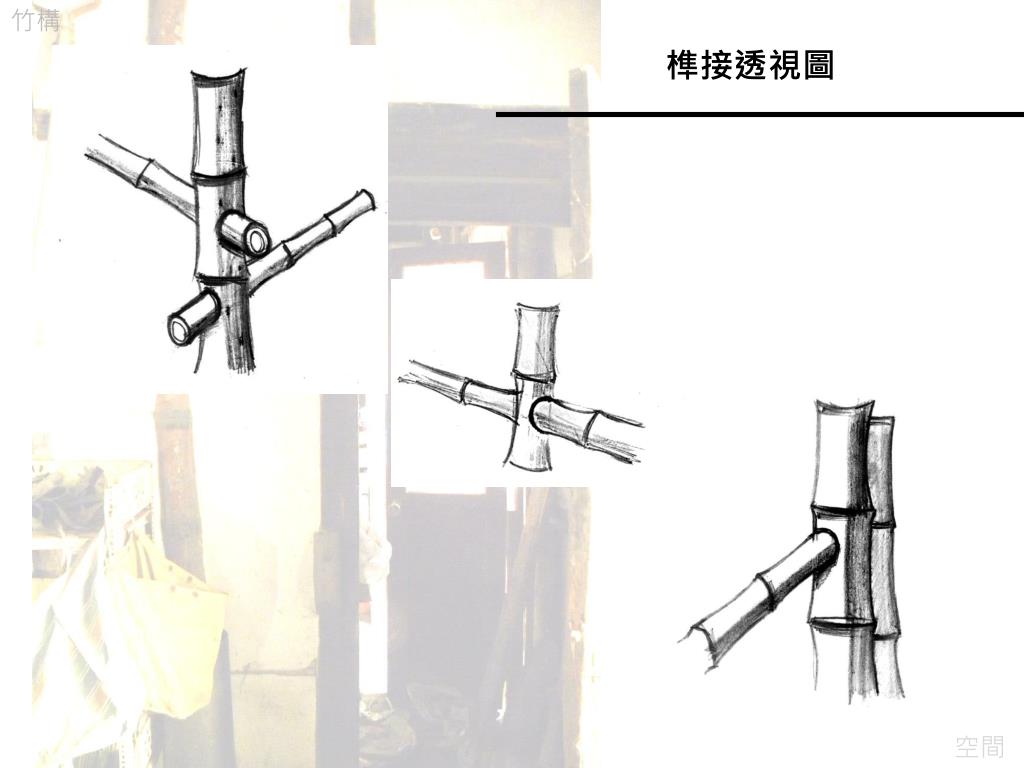

15. 榫接透視圖

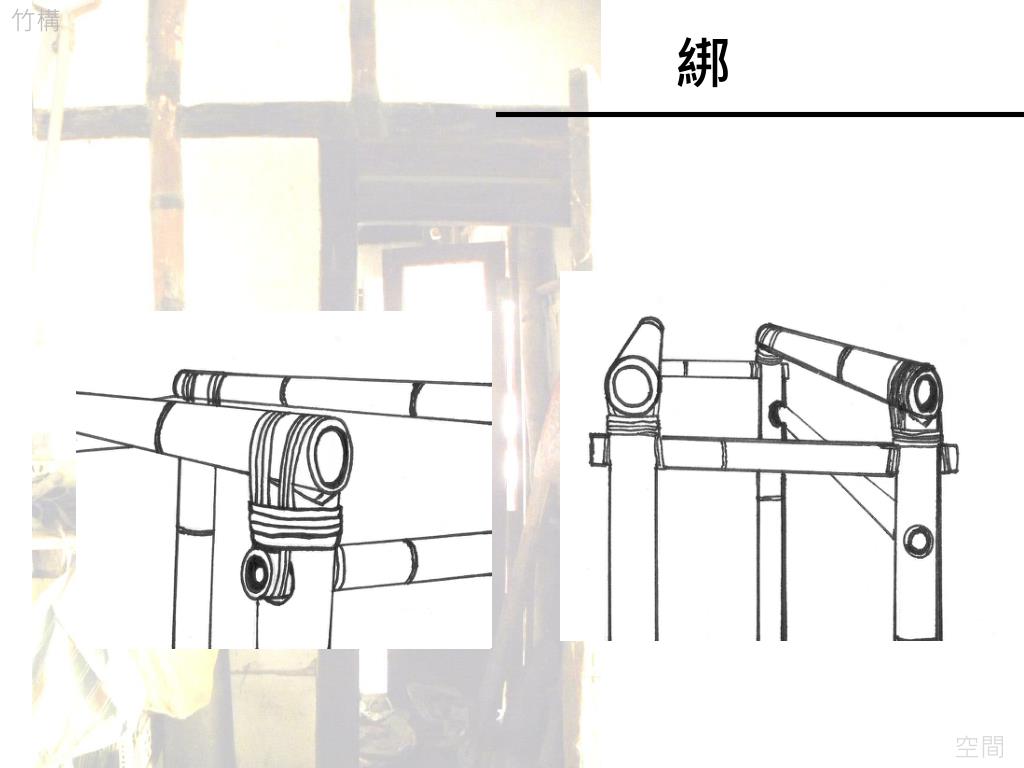

16. 綁

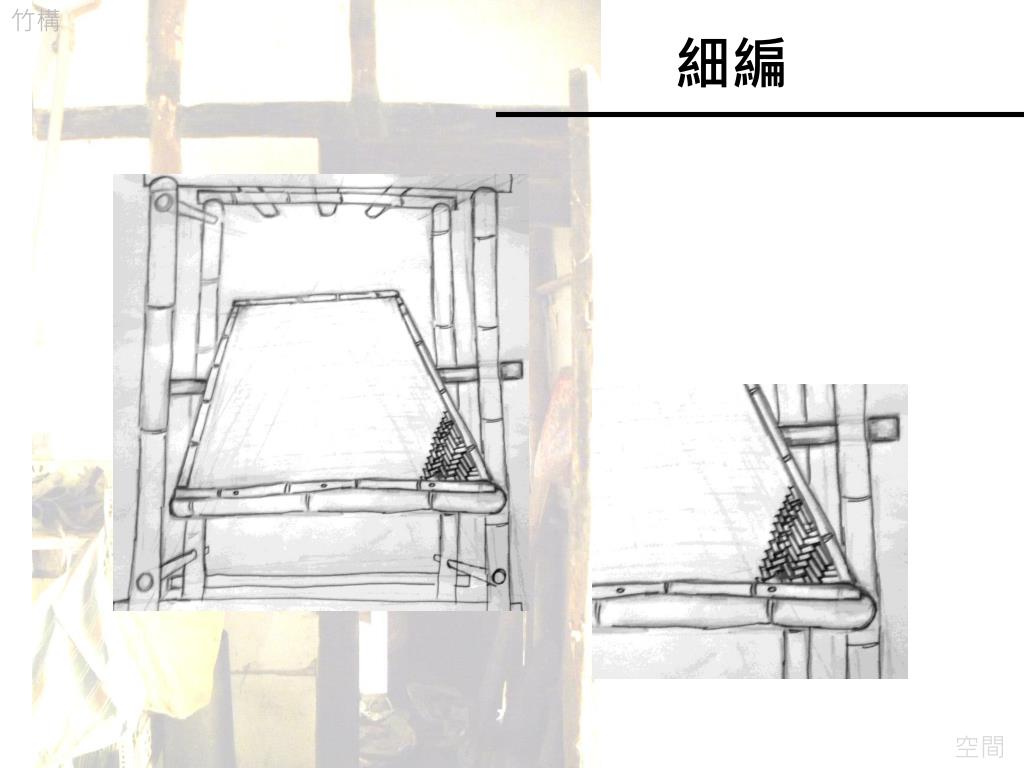

17. 細編

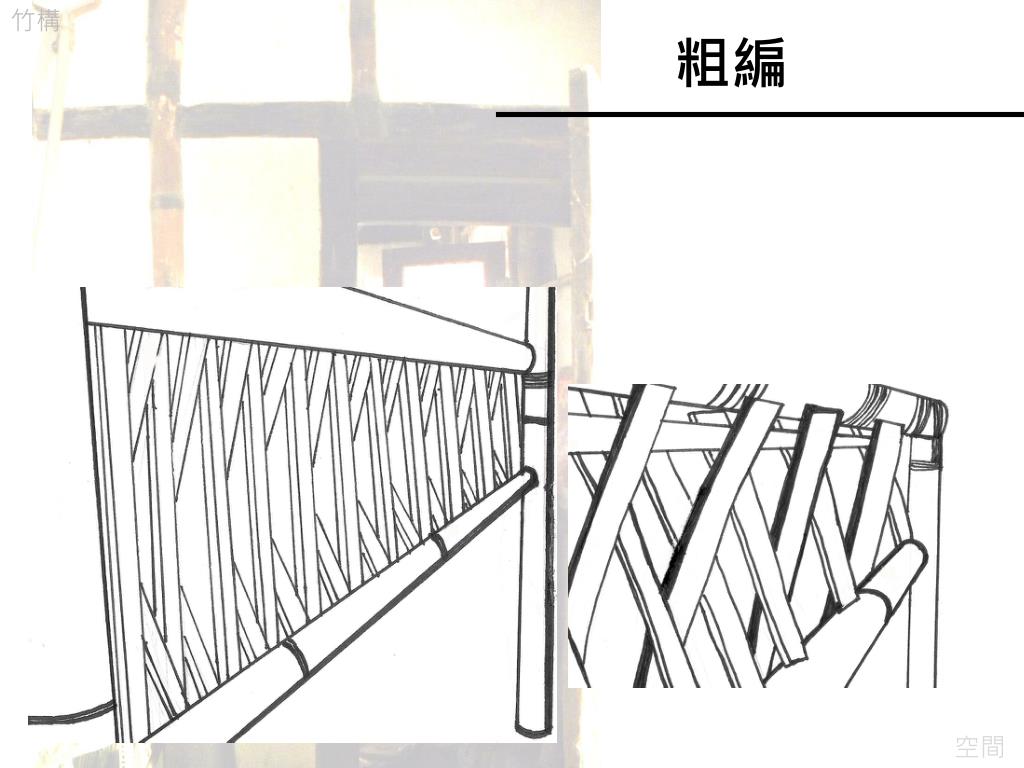

18. 粗編

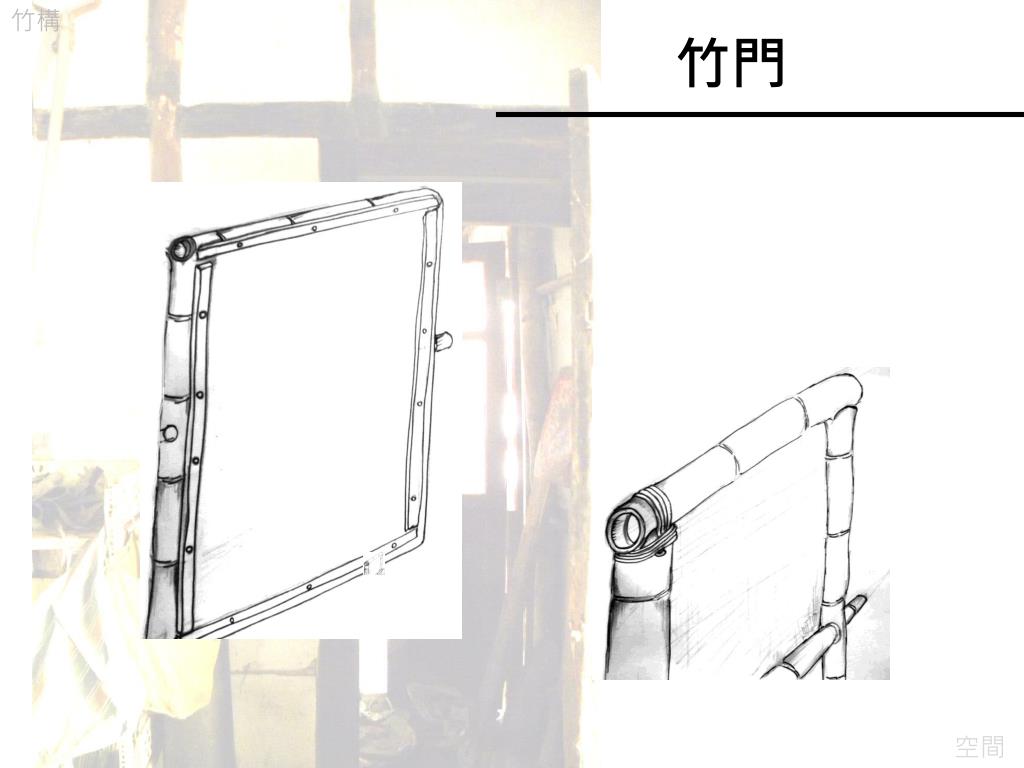

19. 竹門

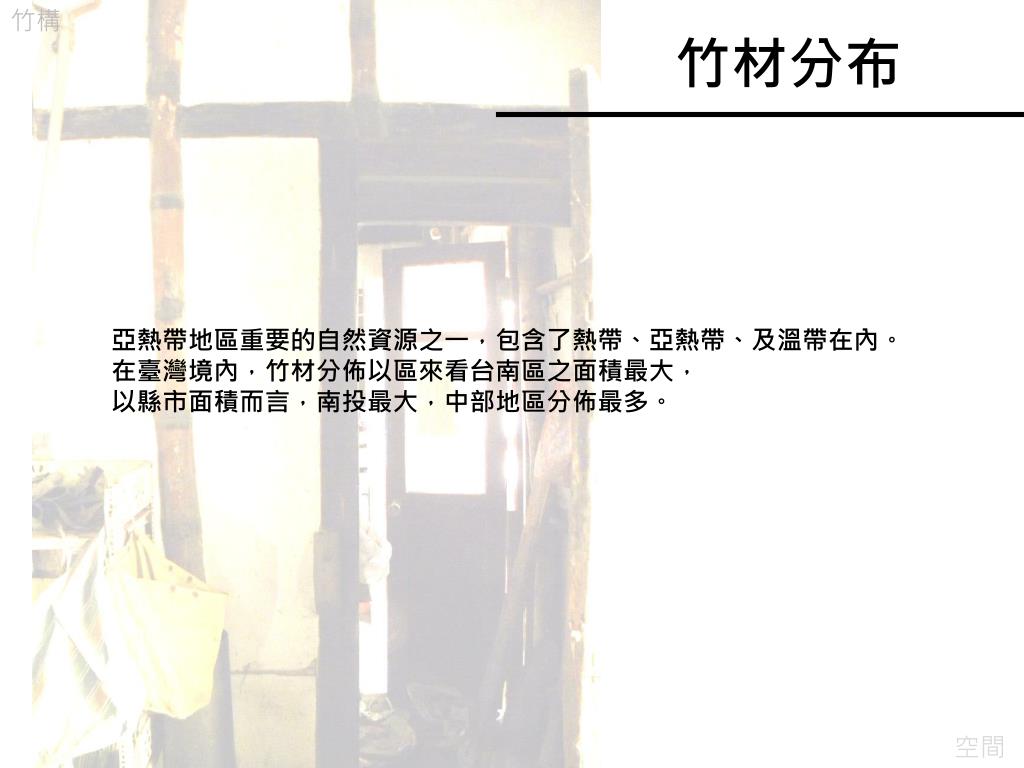

20. 竹材分布 亞熱帶地區重要的自然資源之一，包含了熱帶、亞熱帶、及溫帶在內。 在臺灣境內，竹材分佈以區來看台南區之面積最大， 以縣市面積而言，南投最大，中部地區分佈最多。

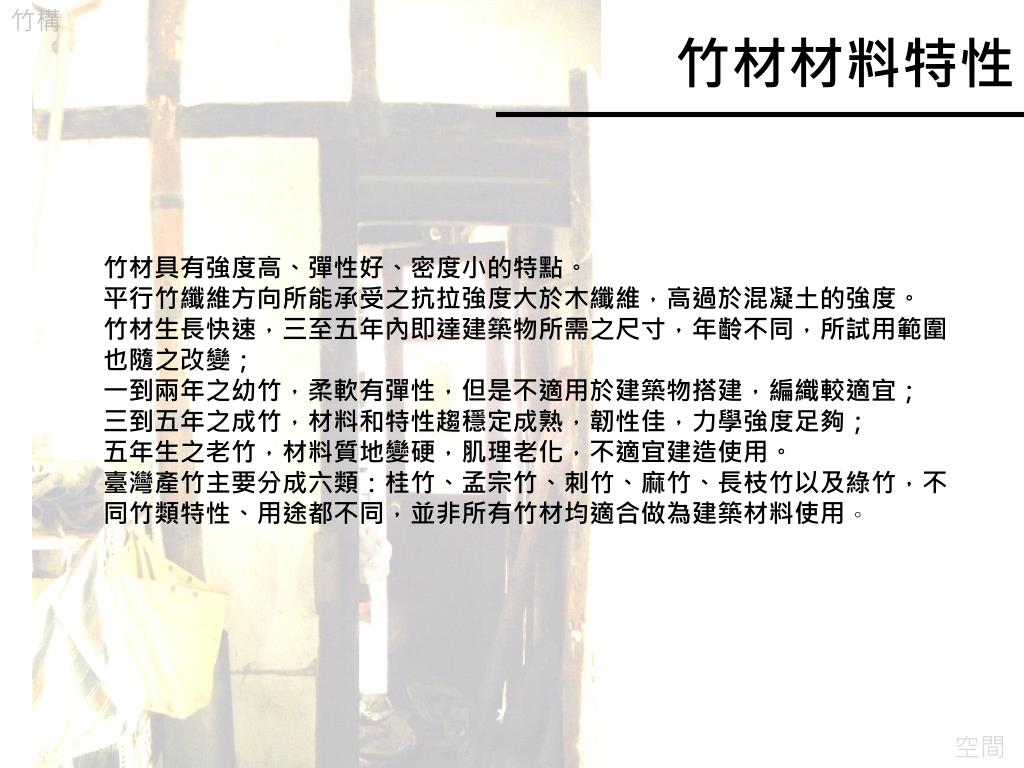

21. 竹材材料特性 竹材具有強度高、彈性好、密度小的特點。 平行竹纖維方向所能承受之抗拉強度大於木纖維，高過於混凝土的強度。 竹材生長快速，三至五年內即達建築物所需之尺寸，年齡不同，所試用範圍 也隨之改變； 一到兩年之幼竹，柔軟有彈性，但是不適用於建築物搭建，編織較適宜； 三到五年之成竹，材料和特性趨穩定成熟，韌性佳，力學強度足夠； 五年生之老竹，材料質地變硬，肌理老化，不適宜建造使用。 臺灣產竹主要分成六類：桂竹、孟宗竹、刺竹、麻竹、長枝竹以及綠竹，不 同竹類特性、用途都不同，並非所有竹材均適合做為建築材料使用。

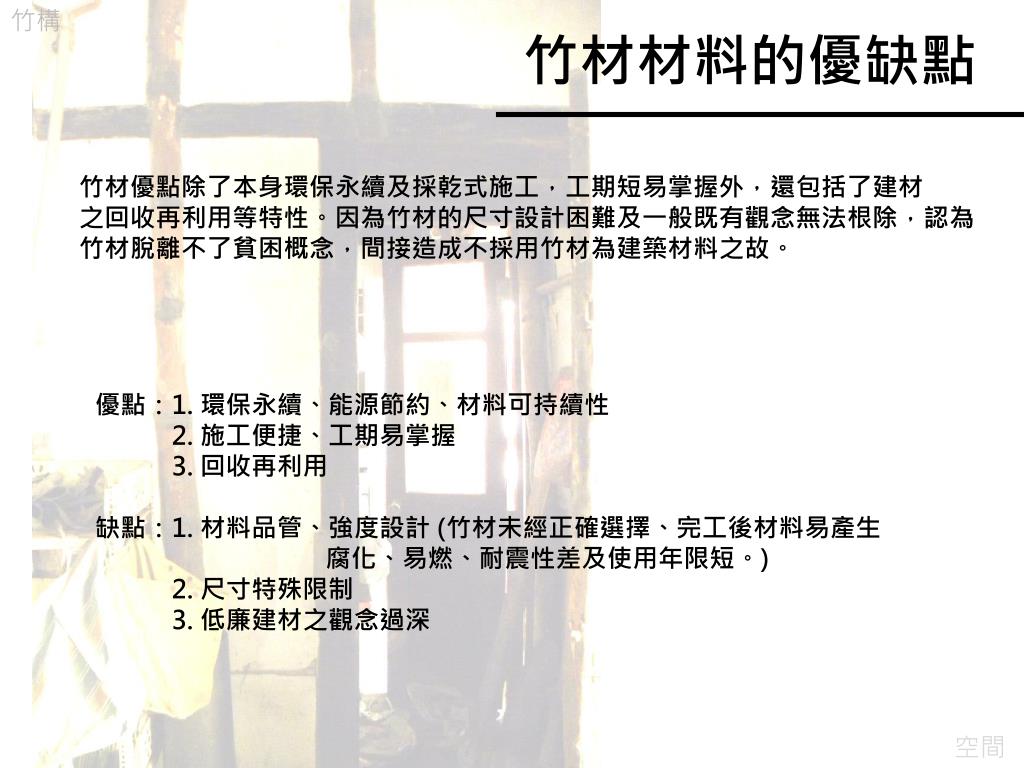

22. 竹材材料的優缺點 竹材優點除了本身環保永續及採乾式施工，工期短易掌握外，還包括了建材 之回收再利用等特性。因為竹材的尺寸設計困難及一般既有觀念無法根除，認為 竹材脫離不了貧困概念，間接造成不採用竹材為建築材料之故。 優點：1. 環保永續、能源節約、材料可持續性 2. 施工便捷、工期易掌握 3. 回收再利用 缺點：1. 材料品管、強度設計 (竹材未經正確選擇、完工後材料易產生 腐化、易燃、耐震性差及使用年限短。) 2. 尺寸特殊限制 3. 低廉建材之觀念過深

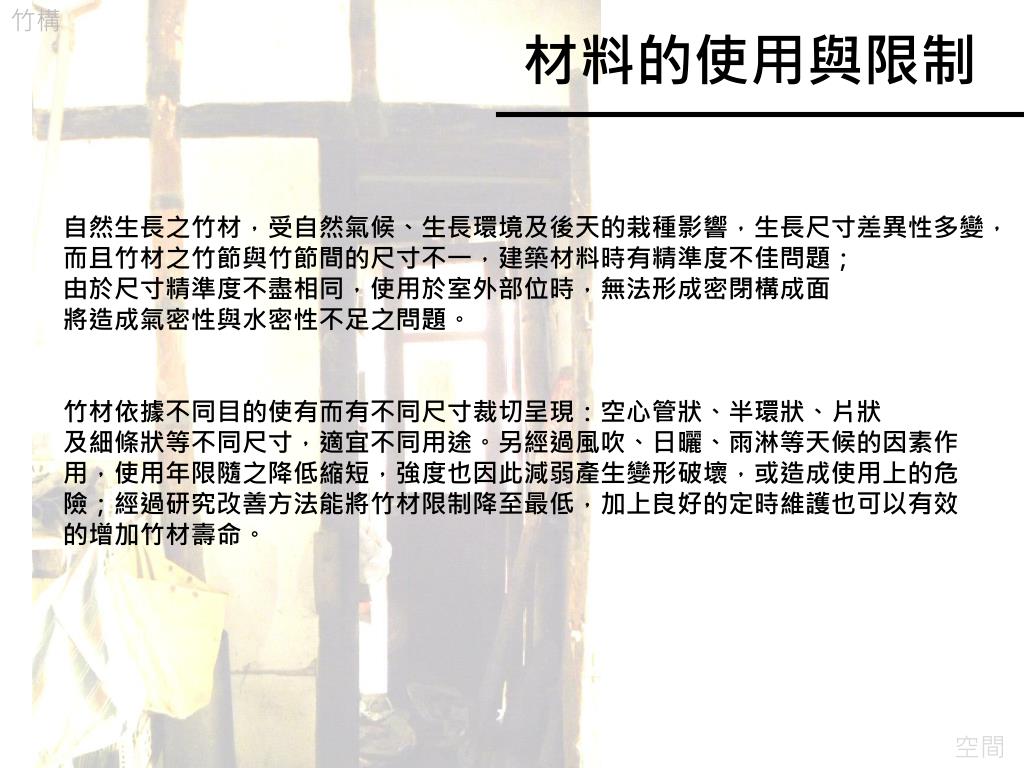

23. 材料的使用與限制 自然生長之竹材，受自然氣候、生長環境及後天的栽種影響，生長尺寸差異性多變， 而且竹材之竹節與竹節間的尺寸不一，建築材料時有精準度不佳問題； 由於尺寸精準度不盡相同，使用於室外部位時，無法形成密閉構成面 將造成氣密性與水密性不足之問題。 竹材依據不同目的使有而有不同尺寸裁切呈現：空心管狀、半環狀、片狀 及細條狀等不同尺寸，適宜不同用途。另經過風吹、日曬、雨淋等天候的因素作 用，使用年限隨之降低縮短，強度也因此減弱產生變形破壞，或造成使用上的危 險；經過研究改善方法能將竹材限制降至最低，加上良好的定時維護也可以有效 的增加竹材壽命。

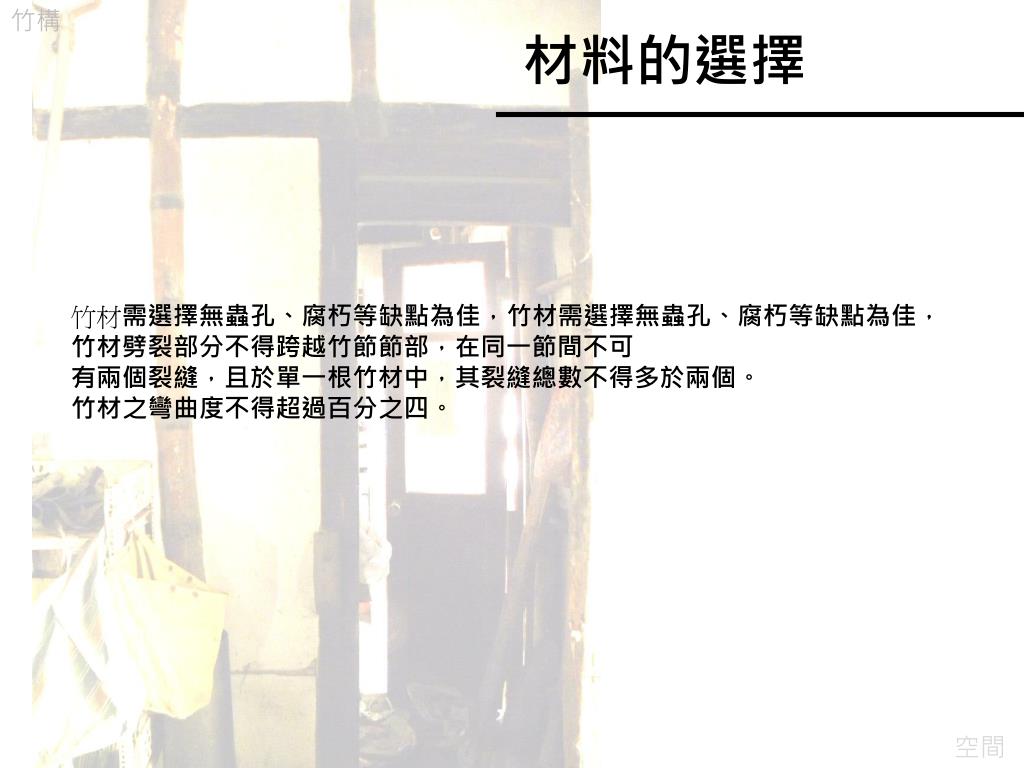

24. 材料的選擇 竹材需選擇無蟲孔、腐朽等缺點為佳，竹材需選擇無蟲孔、腐朽等缺點為佳， 竹材劈裂部分不得跨越竹節節部，在同一節間不可 有兩個裂縫，且於單一根竹材中，其裂縫總數不得多於兩個。 竹材之彎曲度不得超過百分之四。

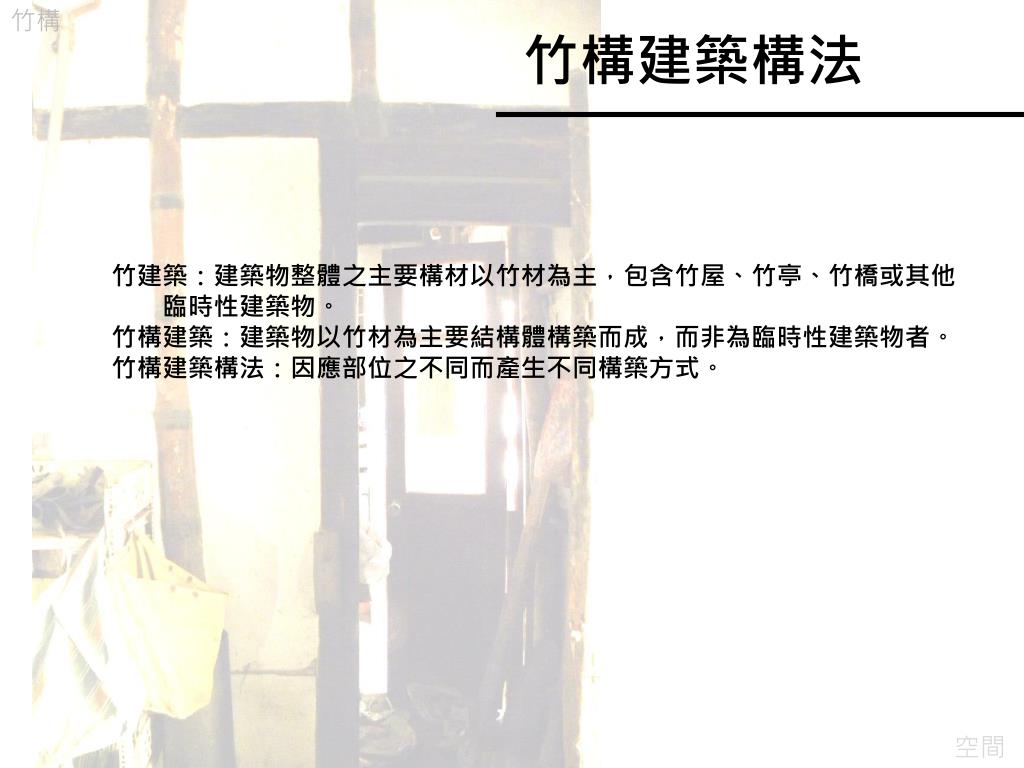

25. 竹構建築構法 竹建築：建築物整體之主要構材以竹材為主，包含竹屋、竹亭、竹橋或其他 臨時性建築物。 竹構建築：建築物以竹材為主要結構體構築而成，而非為臨時性建築物者。 竹構建築構法：因應部位之不同而產生不同構築方式。

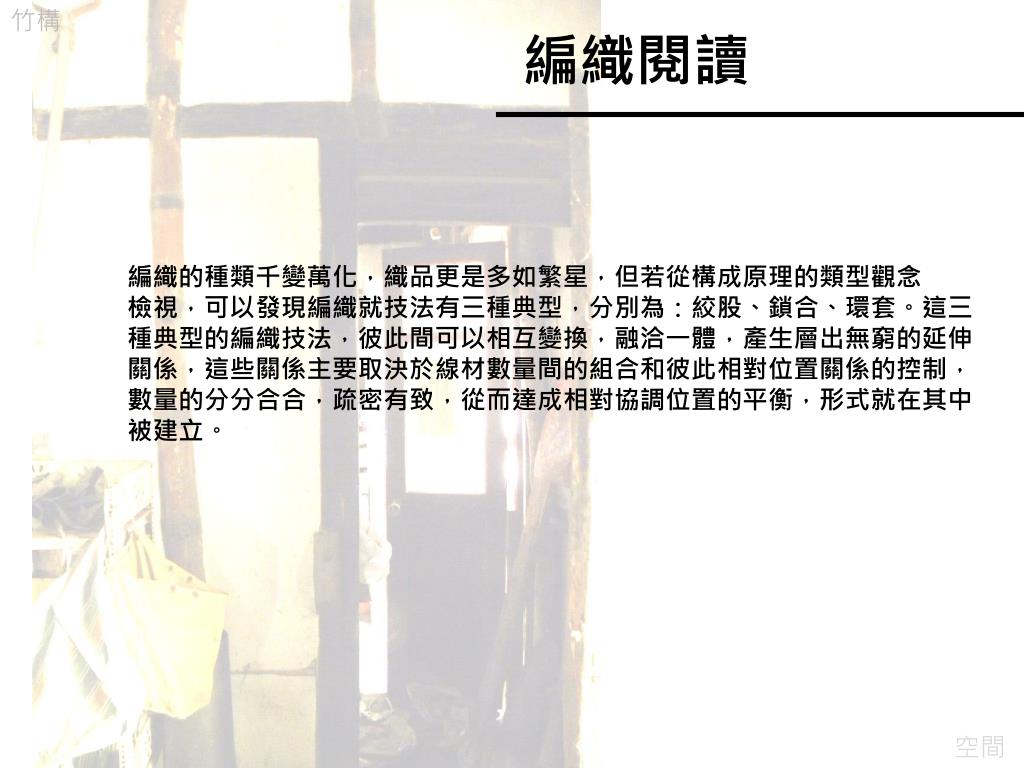

26. 編織閱讀 編織的種類千變萬化，織品更是多如繁星，但若從構成原理的類型觀念 檢視，可以發現編織就技法有三種典型，分別為：絞股、鎖合、環套。這三 種典型的編織技法，彼此間可以相互變換，融洽一體，產生層出無窮的延伸 關係，這些關係主要取決於線材數量間的組合和彼此相對位置關係的控制， 數量的分分合合，疏密有致，從而達成相對協調位置的平衡，形式就在其中 被建立。

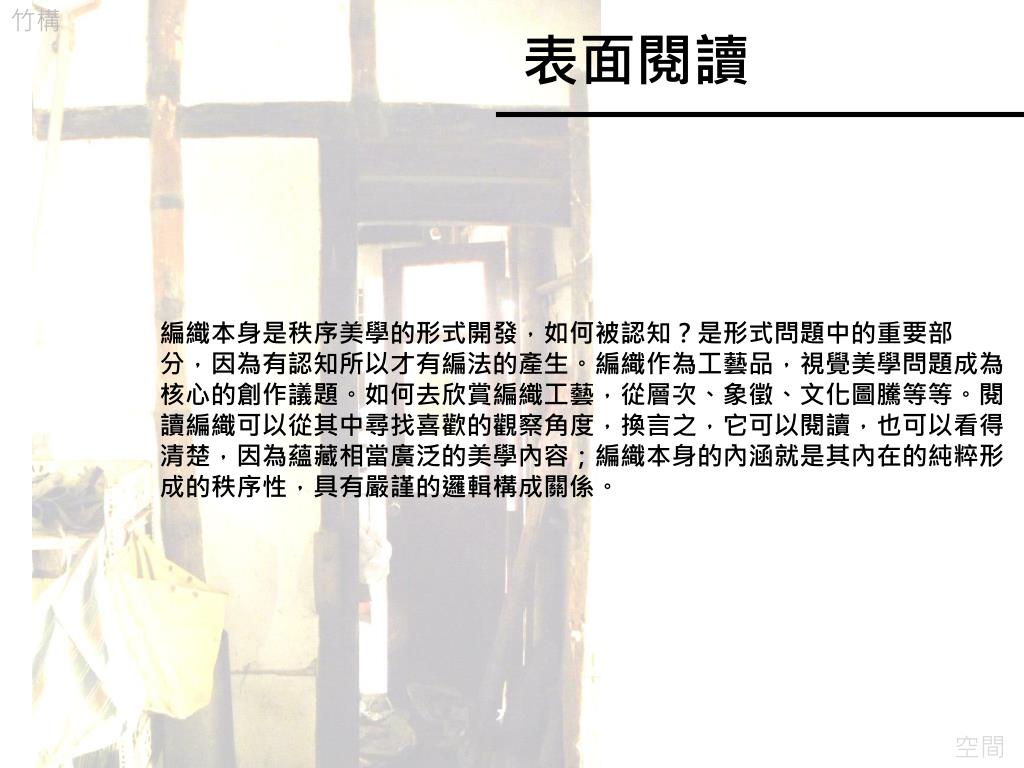

27. 表面閱讀 編織本身是秩序美學的形式開發，如何被認知？是形式問題中的重要部 分，因為有認知所以才有編法的產生。編織作為工藝品，視覺美學問題成為 核心的創作議題。如何去欣賞編織工藝，從層次、象徵、文化圖騰等等。閱 讀編織可以從其中尋找喜歡的觀察角度，換言之，它可以閱讀，也可以看得 清楚，因為蘊藏相當廣泛的美學內容；編織本身的內涵就是其內在的純粹形 成的秩序性，具有嚴謹的邏輯構成關係。

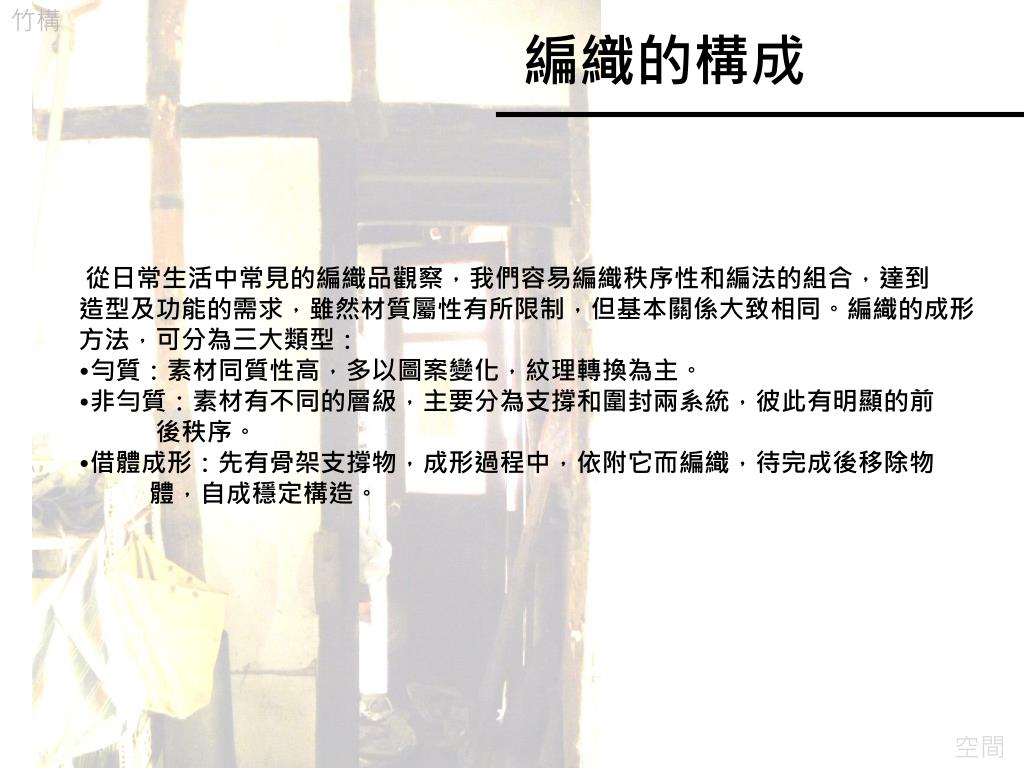

28. 編織的構成 • 從日常生活中常見的編織品觀察，我們容易編織秩序性和編法的組合，達到 • 造型及功能的需求，雖然材質屬性有所限制，但基本關係大致相同。編織的成形 • 方法，可分為三大類型： • 勻質：素材同質性高，多以圖案變化，紋理轉換為主。 • 非勻質：素材有不同的層級，主要分為支撐和圍封兩系統，彼此有明顯的前 • 後秩序。 • 借體成形：先有骨架支撐物，成形過程中，依附它而編織，待完成後移除物 • 體，自成穩定構造。

29. 結語 Ｅｎｄ。
