  1. 钢结构施工图的识读 专题讲座

  2. 学习的目的和任务 学习目的:在了解钢结构基本知识的基础上,掌握钢屋架施工图的识读方法和步骤。 • 任务一 • 钢结构的基本知识 • 钢结构的概念 • 钢结构的基本知识 • 任务二 • 钢屋架施工图的组成及识读 • 钢屋架施工图的组成 • 钢屋架施工图的识读 • 任务三 • 钢屋架施工图的识读训练 • 节点构造识读训练 • 施工图识读训练

  3. 学习的重点和难点 1、钢结构的基本知识 2、钢屋架施工图的组成及识读 1、钢结构的各种表示符号 2、钢屋架施工图中各杆件连接构造的识读 难点 重点

  4. 任务一:钢结构的基本知识 一、什么叫钢结构? 钢结构主要指由钢板、热轧型钢、薄壁型钢、钢管等构件组合而成的结构。

  5. 任务一:钢结构的基本知识 二、型钢的种类及表示方法

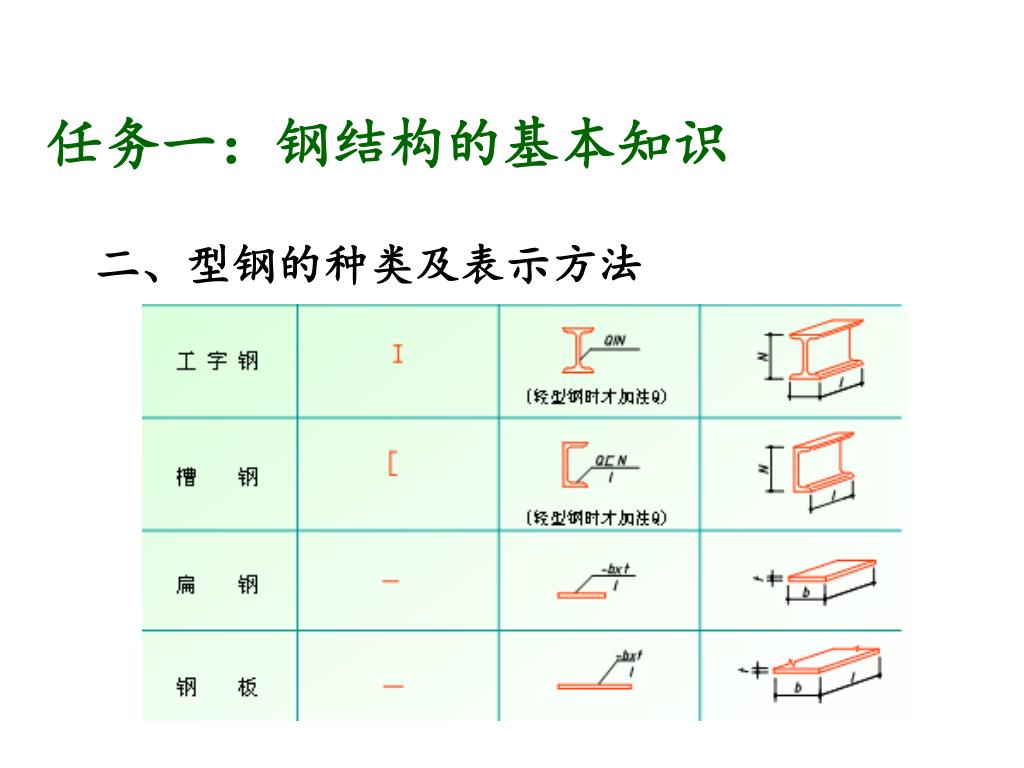

  6. 任务一:钢结构的基本知识 二、型钢的种类及表示方法

  7. 任务一:钢结构的基本知识 三、焊缝的种类及表示方法 焊缝连接是现代钢结构中最主要的连接方式

  8. 任务一:钢结构的基本知识 三、焊缝的种类及表示方法 (a)对称接头 (b)T形接头 (c)角接接头 (d)搭接接头

  9. 三、焊缝的种类及表示方法

  10. 三、焊缝的种类及表示方法

  11. 三、焊缝的种类及表示方法

  12. lw1 N b lw2 hf he hf 普通式 三、焊缝的种类及表示方法 肢背焊缝长度 每条角焊缝的尺寸都包括焊脚尺寸和焊缝长度两个部分。 肢尖焊缝长度 焊缝厚度 肢背 肢尖

  13. 任务二 钢屋架施工图的组成及识读 钢屋架施工图是进行钢屋架施工的依据 • 读图原则: 先整体后局部 立面、平面、 侧面对照看 构件序号和材 料表对照看 屋架几何尺寸及内力图 屋架上弦、下弦平面图 屋架立面、侧面图 屋架材料表 屋架零件详图 项目一 钢屋架施工图的识读

  14. 上弦平面图 屋架几何尺寸及内力图 侧面图 屋架立面图 下弦平面图 零件详图 材料表 任务二 钢屋架施工图的组成及识读

  15. 任务二 钢屋架施工图的组成及识读 节点杆件由两个角钢组成,分别依靠两条侧焊缝连接在节点板上 任务二 钢屋架施工图的组成及识读

  16. 任务二 钢屋架施工图的组成及识读 任务二 钢屋架施工图的组成及识读

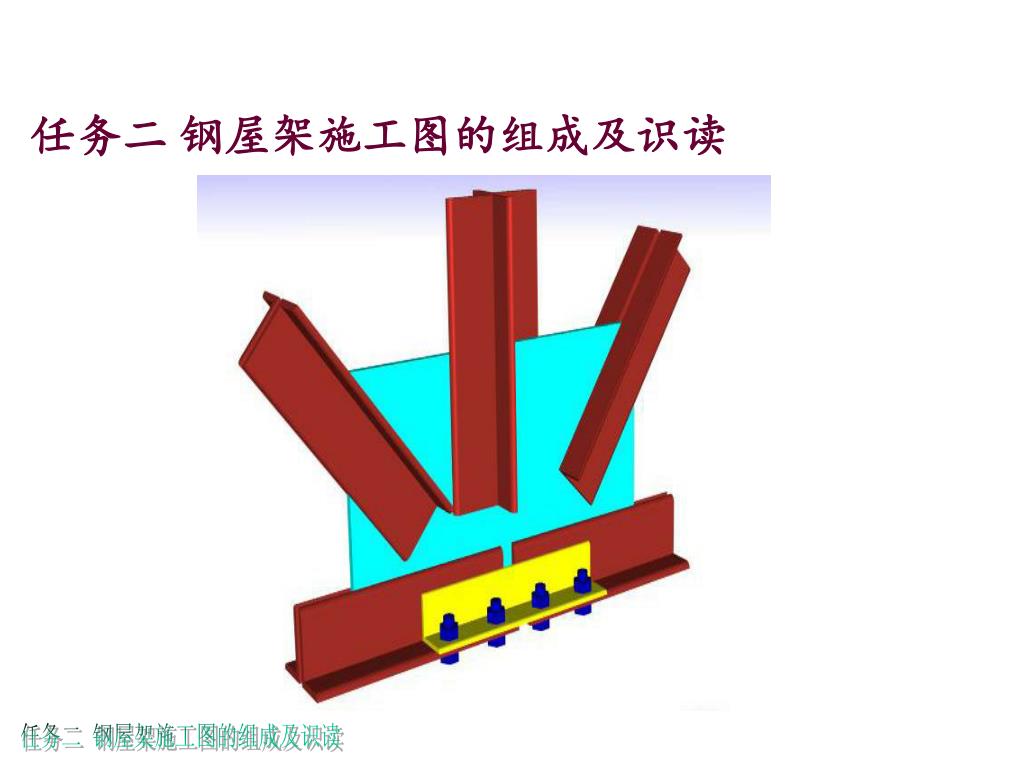

  17. 任务二 钢屋架施工图的组成及识读 任务二 钢屋架施工图的组成及识读

  18. 任务二 钢屋架施工图的组成及识读 项目一 钢屋架施工图的识读

  19. 任务二 钢屋架施工图的组成及识读 图左边的数字为该钢屋架的杆件长度 图右边的数字为该钢屋架各杆件的内力,正值代表拉力,负值代表压力 屋架的几何尺寸及内力图 任务二 钢屋架施工图的组成及识读

  20. 任务二 钢屋架施工图的组成及识读 屋架正面图和侧面图中用各种符号将各杆件的编号、肢尖、肢背焊缝厚度和长度表示出来 ⑥ ⑧ ⑩ ① 任务二 钢屋架施工图的组成及识读

  21. 任务二 钢屋架施工图的组成及识读 材料表中将各杆件的型号、长度、数量、自重等各种信息列出,供施工人员查阅。 任务二 钢屋架施工图的组成及识读

  22. 任务二 钢屋架施工图的组成及识读 钢屋架施工图根据钢屋架的复杂程度,有不同数量的零件详图,这些详图将各种零件的具体做法说明清楚。 钢屋架施工说明中将材料型号、要求、连接材料等各种图中无法直接表达清楚的信息说明清楚。 施工说明: 任务二 钢屋架施工图的组成及识读

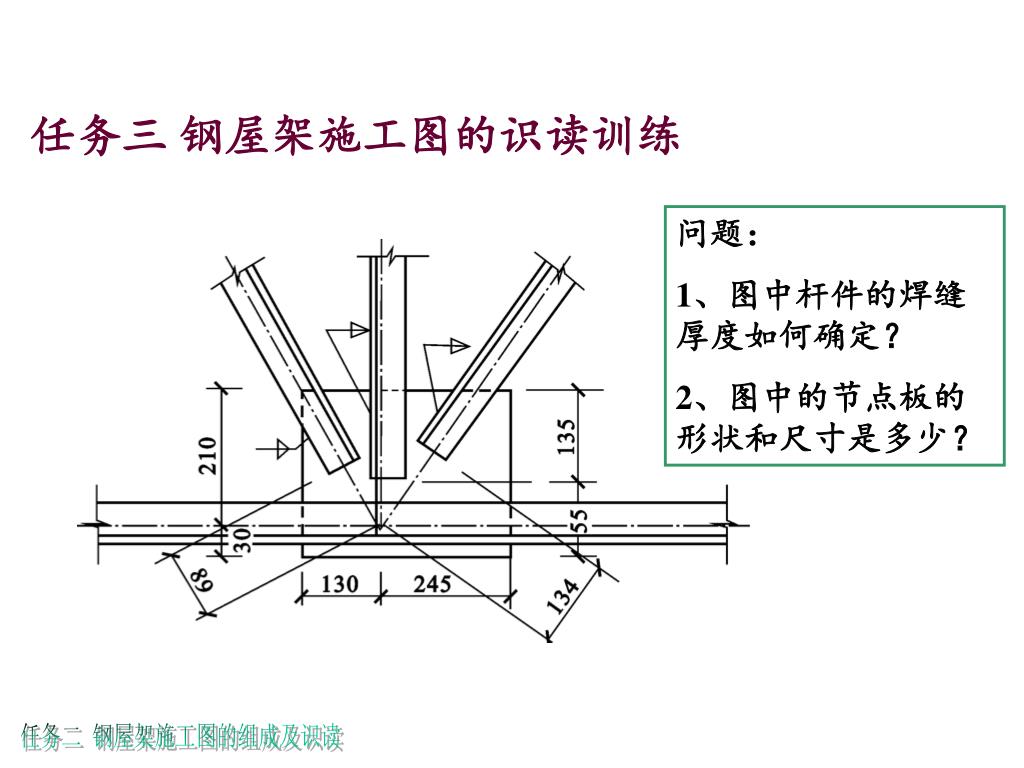

  23. 任务三 钢屋架施工图的识读训练 问题: 1、图中杆件的焊缝厚度如何确定? 2、图中的节点板的形状和尺寸是多少? 任务二 钢屋架施工图的组成及识读

  24. 任务三 钢屋架施工图的识读训练 问题: 1、图中杆件6和杆件7的焊脚尺寸是多少?肢背和肢尖处的焊缝长度分别是多少? 2、图中杆件6和7的型号如何确定? ⑦ ⑥ 任务二 钢屋架施工图的组成及识读

  25. 任务三 钢屋架施工图的识读训练 任务二 钢屋架施工图的组成及识读

  26. 本堂课总结: 1、钢结构是目前使用得较多的一种结构形式,其结构施工图比较复杂。 2、钢结构施工图的识读重点和难点是构件之间连接构造的识读; 3、在识读钢结构施工图时一定要将各种图结合起来看,用专业的知识和眼光细心地看才能真正体会设计者的意图。 项目一 钢屋架施工图的识读
