《 车工工艺与技能训练 》 P273 §10.1 机床型号. 隆昌县城关职中 机械组 XXX 2010-6. 一．常见机床浏览 :. 1 ．车床. 车床. 2 ． 铣床. 3. 刨床. 4. 磨床. 5 ． 锯床. 6 ． 数 控 车 床. 7 ． 加 工 中 心. 各类机床如何区分 ?. 8 ．钻床. 二． 机床型号的组成及含义. 例： C A 61 40 A ① ② ③ ④ ⑤ 机床型号的组成： ①类别代号
E N D
《车工工艺与技能训练》 P273§10.1 机床型号 隆昌县城关职中 机械组 XXX 2010-6
一．常见机床浏览: • 1．车床
2． 铣床
4. 磨床

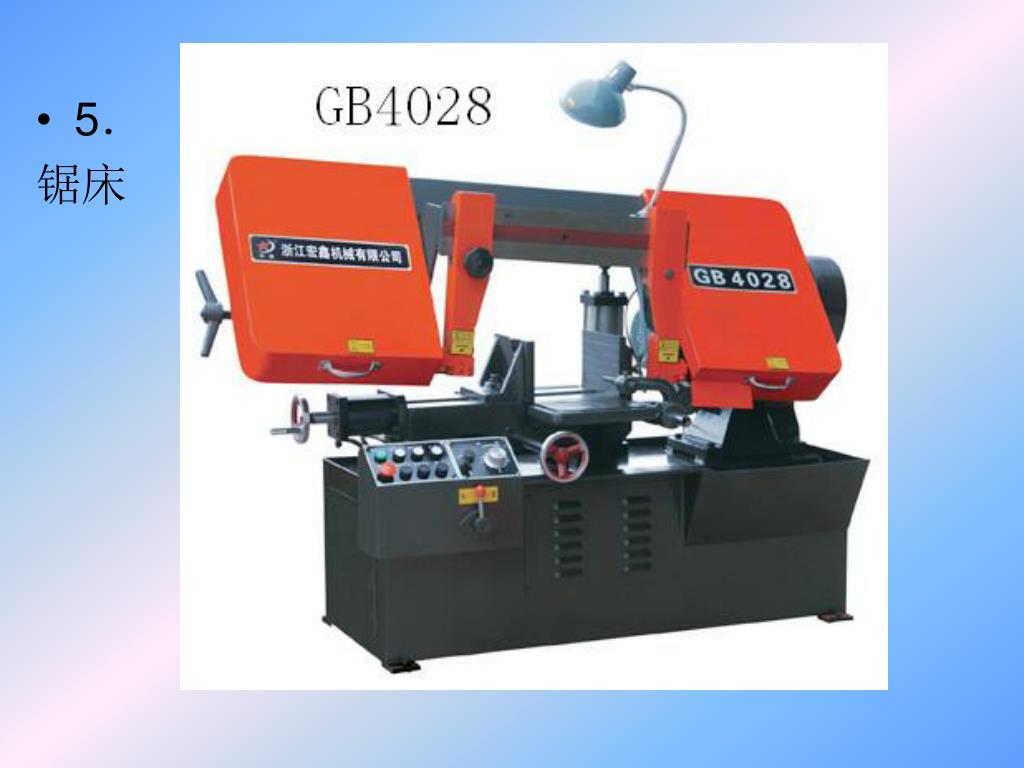

5． 锯床
6． 数 控 车 床
7． 加 工 中 心
各类机床如何区分? • 8．钻床
二．机床型号的组成及含义 • 例： C A6140A ① ② ③ ④ ⑤ 机床型号的组成： ①类别代号 ②特性代号 ③组、系代号 ④主参数折算值 ⑤重大改进顺序号
1.机床的类别代号 例: CA6140为?; ZQ3040为?;X5036B为?; B6066为?; GB4028为?; MYS250为?;

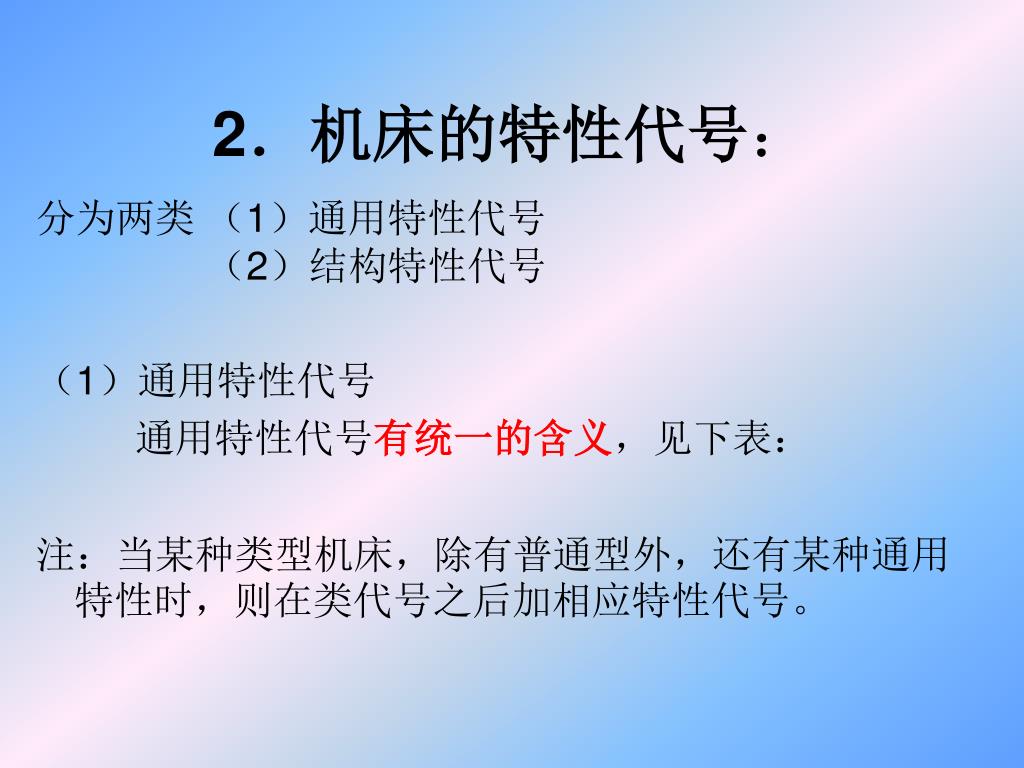

2．机床的特性代号： 分为两类 （1）通用特性代号 （2）结构特性代号 （1）通用特性代号 通用特性代号有统一的含义，见下表： 注：当某种类型机床，除有普通型外，还有某种通用特性时，则在类代号之后加相应特性代号。
例：通用特性代号 CJ0625为?; ZQ3040为?; CK6132为?; XH7132为?; GB4028为?;
（2）结构特性代号 结构特性代号在型号无统一的含义，它只是在同类型机床中起区分结构、性能不同的作用。 例：CA6140 沈阳第一机床厂 CY6140 云南机床厂 CDE6140大连机床厂
3．组、系代号 • 每类机床按其结构性能及使用范围划分为 10个组，用数字0~9表示。 • 在同一组机床中，又按主参数、主要结构等划分为10个系，用数字0~9表示。 注：组别、系别划分请查阅相关资料。车床、钻床类的组、系划分表见书P274-276。

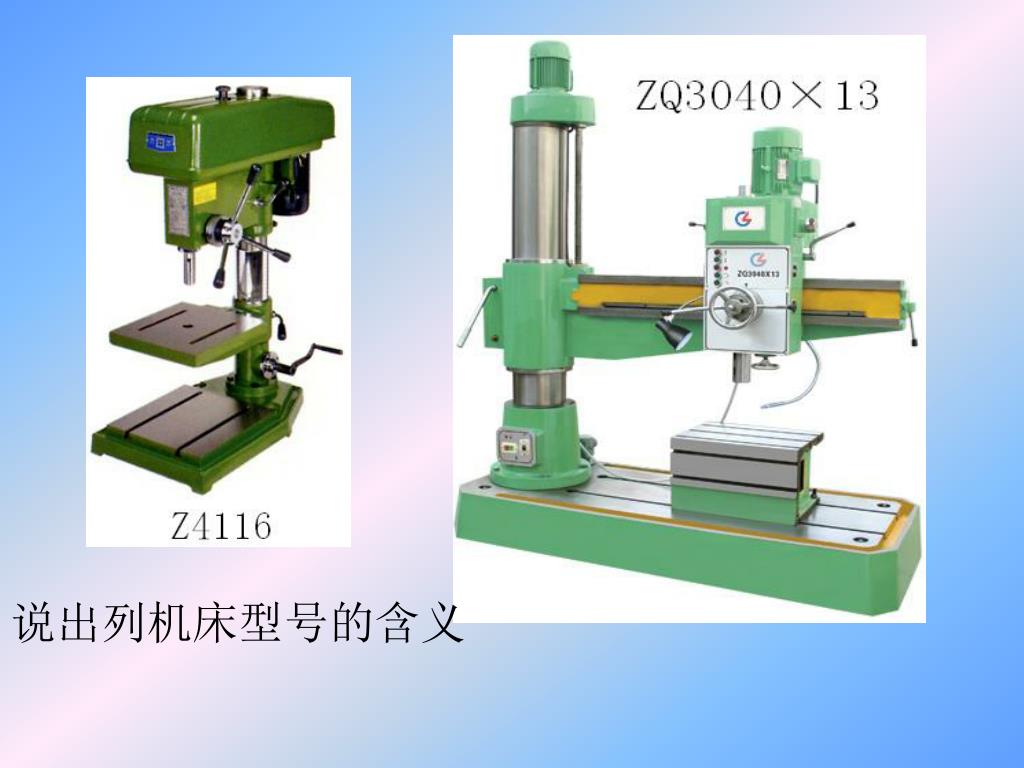

例：组、系代号 CA6140A为?; CK6132为?; -卧式车床 CJ0625为?; -仪表卧式车床 ZQ3040为?; -摇臂钻床 Z4116为?; -工作台台式钻床 Z5125为?； -方柱立式钻床X5036B为?; -立式升降台铣床 B6066为?； -牛头刨床 GB4028为?; -卧式带锯床
4．主参数折算值： • 用阿拉伯数字给出主参数的折算值，表示机床规格大小，位于机床组、系代号之后 • 折算系数一般是1/10或1/100，少数是1。 • 常见机床的主参数及折算系数见下表。
例：主参数CA6140A? CJ0625？ X5036B?; B6066?； Z5125?； GB4028?;
5．重大改进顺序号： • 当机床的性能及结构有重大改进，在机床型号尾部加改进顺序号，用字母A、B、C……。 例： CA6140A? –第一次重大改进 X5036B? –第二次重大改进
四．作业： 1 ．机床型号由哪几部分组成？举例说明. 2 ．通过网络搜索查找并抄写：铣床类的组、系的划分表？
补充（选学） 新老型号的主要差别有以下几点： • 1.老型号没有组和系的区别，只用一位数字表示组别 • 2.老型号的主参数表示方法不同，普通车床型号用中心高表示，新型号用最大工件回转直系表示。 • 3.老型号的通用特性代号加在型号的尾部，新型号加在类代号之后。 • 4.老型号的重大改进序号用数字1、2、3表示，新型号用大写英文字母A、B、C表示 例：C620-1？ CA6140？
