11.1 轴的分类与材料

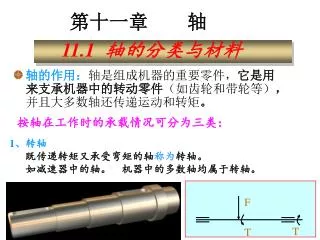

F. T. T. 第十一章 轴. 11.1 轴的分类与材料. 轴的作用： 轴是组成机器的重要零件， 它是用来支承机器中的转动零件 （如齿轮和带轮等） ， 并且大多数轴还传递运动和转矩 。. 按轴在工作时的承载情况可分为三类：. 1 、转轴 既传递转矩又承受弯矩的轴 称为 转轴。 如减速器中的轴。 机器中的多数轴均属于转轴。. 转轴. F. 2 、心轴. 用来支承转动零件，它只承受弯矩而不传递转矩的轴 称为 心轴。 心轴可以是转动的，也可以是固定不动的。 例：支撑滑轮的轴、自行车的前轮轴（固定心轴）；

dyami
Download Presentation

11.1 轴的分类与材料

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

  1. F T T 第十一章 轴 11.1 轴的分类与材料 • 轴的作用：轴是组成机器的重要零件，它是用来支承机器中的转动零件（如齿轮和带轮等），并且大多数轴还传递运动和转矩。 按轴在工作时的承载情况可分为三类： 1、转轴 既传递转矩又承受弯矩的轴称为转轴。 如减速器中的轴。 机器中的多数轴均属于转轴。

  2. 转轴

  3. F 2、心轴 • 用来支承转动零件，它只承受弯矩而不传递转矩的轴称为心轴。 • 心轴可以是转动的，也可以是固定不动的。 • 例：支撑滑轮的轴、自行车的前轮轴（固定心轴）； 铁路火车的车轮轴（转动心轴）。

  4. 铁路火车的车轮轴（转动心轴）

  5. 3、传动轴 • 只传递转矩而不承受弯矩的轴称为传动轴。 • 如汽车中联接变速箱与后桥之间的轴。 由于这种轴本身重量所产生的弯矩与传递转矩时产生的扭矩相比是很小的，因此可忽略。

  6. 轴按照轴线形状分类： • 按轴线形状分为直轴、曲轴、挠性轴 曲轴

  7. 直轴按外形分类： • 可分为光轴、阶梯轴、空心轴

  8. 轴的材料 • 轴的失效形式主要是疲劳破坏。因此轴的材料要求有足够的疲劳强度和韧性，高的硬度，且对应力集中的敏感性低。 • 轴与滑动轴承配合的表面有相对运动，应具有足够的耐磨性。 • 还应根据经济性和工艺性等要求，合理地选择轴的材料。 • 轴的材料常采用优质碳素结构钢和合金钢，其次是球墨铸铁和高强度铸铁。

  9. 常用材料 ①碳钢　如：45 40 特点：价廉、对应力集中敏感性低、可进行热处理。 ②合金钢　如：40Cr20Cr 特点：机械性能比碳钢高，淬火性能更好，但价高、 对应力集中敏感性高、可进行热处理。 ③铸铁　如：QT600－3 特点：容易制造复杂形状的零件、价廉、有良好的吸振 性、和耐磨性、对应力集中敏感性低。

  10. 11.2 轴的直径估算 按圆轴扭转的强度条件计算：传动轴设计或转动轴初估 ●强度条件

  11. 确定轴的各段直径和长度 ●直径： ●长度：根据结构确定 图示：与轮毂相配的轴段长度应比轮毂短2～3mm
