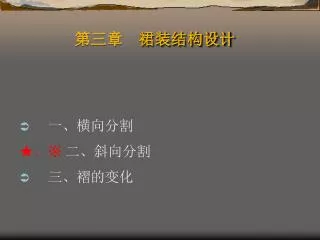

第三章裙装结构设计

  • 一、横向分割

    ★、※二、斜向分割

  • 三、褶的变化


一、横向分割

1、节裙

(1)款式一(见图 3.1.1)

贴体类节裙将第一节裙省道转移,非贴体类如图。确定三矩形宽

1:1.6(黄金分割)。

3.1.1 款式一

图3.1.2 款式一节裙结构制图


2)、款式二

图3.1.3 款式二节裙结构制图


、※2、鱼尾裙

(1)、分割线+波浪

(2)、分割线+褶

①、规格设计:

SKL=0.5G-5=75;

W=W*+1=66;

H=H*+2=90+2=92

图3.1.4 分割线+波浪


图3.1.5 分割线+褶


  • .育克裙

  • (1)、规格设计:

  • SKL=70; W=W*+1=64+1=65; H=H*+4=94

  • (2)、制图步骤:

  • 过省尖确定育克线AB(育克线可低于省尖或高于省尖);

  • 剪开AB,合并省道;

  • 确定褶线并剪开褶线,拉展褶量。

图3.1.6 育克裙


二、斜向分割

图3.1.7 螺旋裙


  • 螺旋裙:(见图3.1.7)

  • (1)、规格设计:SKL=0.5G+1=65; W=W*+2=66; H=H*+8=98

  • (2)、制图步骤:确定廓形;确定分割线;裙摆展开波浪。

  • ①量W/4得点B,量H/4得点C;

  • ②偏B点1~1.5取点B’,连接CB’;

  • ③过B作垂线得D,连接等分点AD;

  • ④在B’C连线上量C’,使AC’=AC,得∠α;

  • ⑤量∠BAB”=∠α,量AB”=AB,B”上翘0.6;

  • ⑥将轮廓线沿中心线对称,并将腰线、臀围线、裙摆各三等分,连接裙片得①②③,实际裙片为6片;将每片剪切拉展展开波浪。


三、褶的变化

1、百褶裙(见图3.1.8)

(1)、规格设计:

SKL=0.4G=64;W=W*+2=66;H=H*+10=100

褶量=4×4,褶量=10/个

图3.1.8 百褶裙

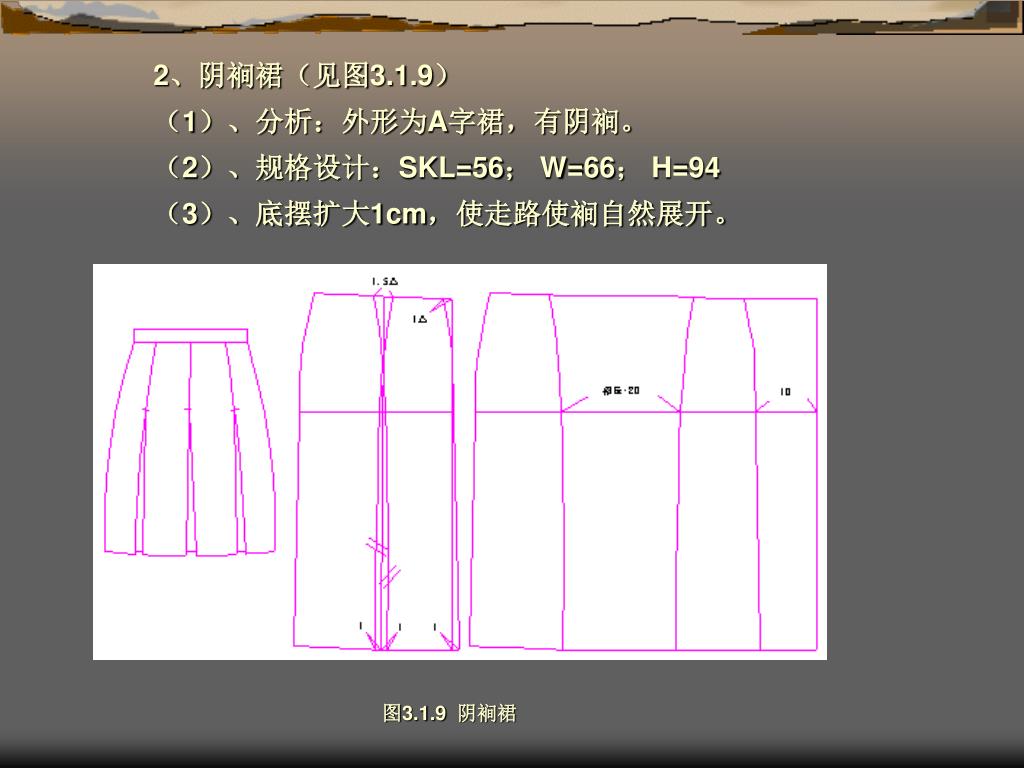

2、阴裥裙(见图3.1.9)

(1)、分析:外形为A字裙,有阴裥。

(2)、规格设计:SKL=56; W=66; H=94

(3)、底摆扩大1cm,使走路使裥自然展开。

图3.1.9 阴裥裙


3、碎褶裙(见图3.1.10)

(1)、分析:窄裙,下摆=H-8

(2)、规格设计:SKL=56; W=66; H=94

图3.1.10 碎褶裙


§2 裙装腰部变化

  • 一、裙装腰部变化结构种类

  • 二、宽腰裙(与臀围无关)

    ★、※三、连腰高腰裙(与臀围有关)

  • 四、高腰剪接打褶波浪裙

  • 五、低腰裙


一、裙装腰部变化结构种类

普通腰腰宽≤4cm,高腰与宽腰的腰宽>4cm。


二、宽腰裙

1、分析:(1)、腰部与裙身无关

(2)、腰部省道大小与胸腰差有关,与臀围无关

2、已知:B*=84,W*=64,

3、细部:省量= B*/4- W/4=4.5

图3.2.1 宽腰裙


三、连腰高腰裙

1、分析:

(1)、腰部与裙型相关,与H*直接有关

(2)、收省=(H/4+1)-( B*/4+1)=2.5

图3.2.2 连腰高腰裙


四、高腰剪接打褶波浪裙

1、规格:

省=2.5(省 1.5,侧缝1)

2、制图步骤:

(1)、基型上按设计定新分割线,侧缝内偏1cm后沿分割线定新省;

(2)、同上,在BL上分配省;

(3)、裙摆造型(剪切拉展法)

图3.2.3 高腰剪接打褶波浪裙


五、低腰裙

比正常的腰节低2cm

图3.2.5 低腰裙
