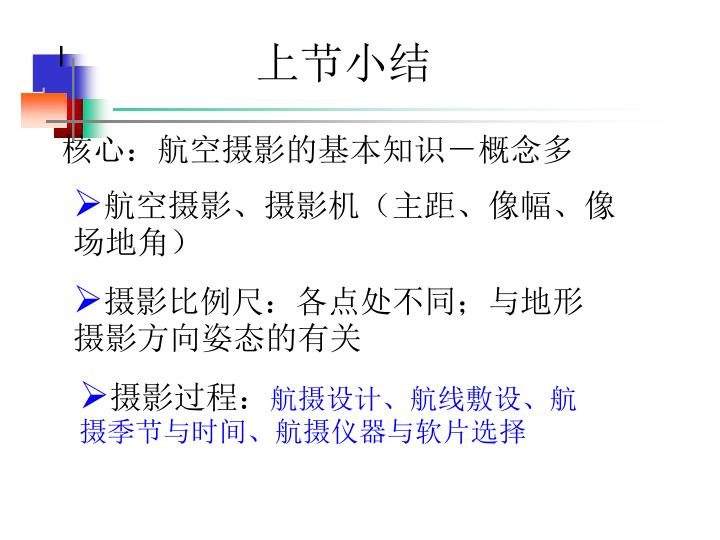

  1. 上节小结 核心：航空摄影的基本知识－概念多 • 航空摄影、摄影机（主距、像幅、像场地角） • 摄影比例尺：各点处不同；与地形摄影方向姿态的有关 • 摄影过程：航摄设计、航线敷设、航摄季节与时间、航摄仪器与软片选择

  2. 航空摄影像片：正片、负片 • 航空摄影像片：正片、负片、 • 摄影测量对航空外业摄影的要求：航高差、航向倾角、旁向倾角、航偏角、航向和旁向重叠度等 • 航空摄影结束后就要内业处理了，几何方面如何处理，必须从像片的描述开始。像片用一些特殊的点、线、面描述，是什么呢？请注意本节内容。

  3. 2-2 航空摄影相片上特殊的点、线 • 重要的点线面 • 用像片点反求地物点，研究像点平面上点与地物点平面上点的中心投影关系叫透视变换 • 迹线（透视轴）：两平面交线TT。 • 像主点、地主点：SoO⊥P,o、O称为像主点、地主点。过S作P垂线，与两面相交，得到o、O.∥∩ • 底点n、N • 主垂面W：含SnN,SoO的垂面 • 主纵线vv,摄影方向线（x轴）VV

  4. 2-2 航空摄影相片上特殊的点、线 • 两平面夹角а：相片倾角=∠NSO。 • 等角点：c、C • 合点I:过S作E上直线平行线（真平行线（平行线投影））。合点集合HiHi称为合线，是无穷远点的投影或过Si作面，称合面Es. • 过C的合线称为等ee线 • J=(SJ∥vv) ∩VV

  5. hi P Es v ho W hc o hi T c n ho (V) v C (V) N hc O E T S i J

  6. Z 2-2 航空摄影相片上特殊的点、线

  7. 灭点 2-2 航空摄影相片上特殊的点、线

  8. 灭点 2-2 航空摄影相片上特殊的点、线

  9. 2-2 航空摄影相片上特殊的点、线 • 点线间数学关系 • on=f*tgа • oc=f*tgа • oi=f*ctgа • ∠iSc=90°-а/2 • ∠Sci=90°-а/2 • 同理：（三角形相似） • ON=H*tgа • ON=H*tg(а/2) • SJ=Iv=H/sinа

  10. 2-2 航空摄影相片上特殊的点、线 • 重要点线特征 • 底点特性：铅垂线构像在以为n(N)中心的辐射线上 • 等角点C的特性：经过C(c)的一对透视线保证无方向偏差，意味着在像片上以c为极其他点的方向与地面上以C为极的对应点有相同的角度 • 等ee线的特性： 有一过c的水平像片P0,则C0O0重合,不难看出, ΔSOC≌ΔSO0C SO0=f 故特性为: 似斜像片P与理想水平像片构象ee比例尺是不变的f/H.

  11. 五、透视变换作图的基本方法 1、透视变换的空间作图 根据像面、投影中心和物面三者之间的空间位置关系，按中心投影的规律，将物面（或像面）上的点、线或几何图形，表示在像面（或物面）上的工作称为透视变换的空间作图。

  12. 将像面、投影中心和物面三者展开在一个平面内，并保持其透视对应关系不变，同样采用透视变换空间作图方法，将物面（或像面）上的点、线或几何图形在像面（或物面）上的投影表示出来，称为透视变换的平面作图。将像面、投影中心和物面三者展开在一个平面内，并保持其透视对应关系不变，同样采用透视变换空间作图方法，将物面（或像面）上的点、线或几何图形在像面（或物面）上的投影表示出来，称为透视变换的平面作图。 2、透视变换的平面作图

  13. 综上所述，透视变换作图的基本规则是： A、找迹点。物面上直线与透视轴的交点。 B、找合点。过投影中心作物面上直线的平行线与合线的交点。 C、找线段端点的中心投影、迹点、合点连线与线段端点、投影中心连线的交点。 D、找线段的中心投影、链接线段两端点的中心投影，其连线即为物面上线段的中心投影。
