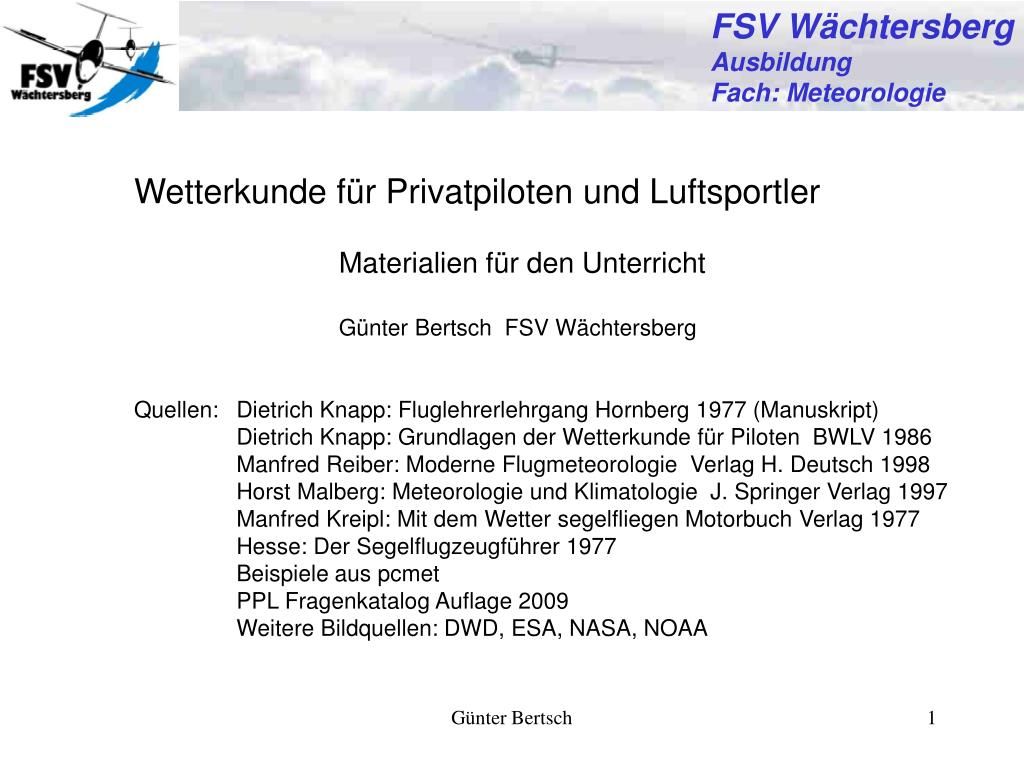

  1. FSV Wächtersberg Ausbildung Fach: Meteorologie Wetterkunde für Privatpiloten und Luftsportler Materialien für den Unterricht Günter Bertsch FSV Wächtersberg Quellen: Dietrich Knapp: Fluglehrerlehrgang Hornberg 1977 (Manuskript) Dietrich Knapp: Grundlagen der Wetterkunde für Piloten BWLV 1986 Manfred Reiber: Moderne Flugmeteorologie Verlag H. Deutsch 1998 Horst Malberg: Meteorologie und Klimatologie J. Springer Verlag 1997 Manfred Kreipl: Mit dem Wetter segelfliegen Motorbuch Verlag 1977 Hesse: Der Segelflugzeugführer 1977 Beispiele aus pcmet PPL Fragenkatalog Auflage 2009 Weitere Bildquellen: DWD, ESA, NASA, NOAA Günter Bertsch

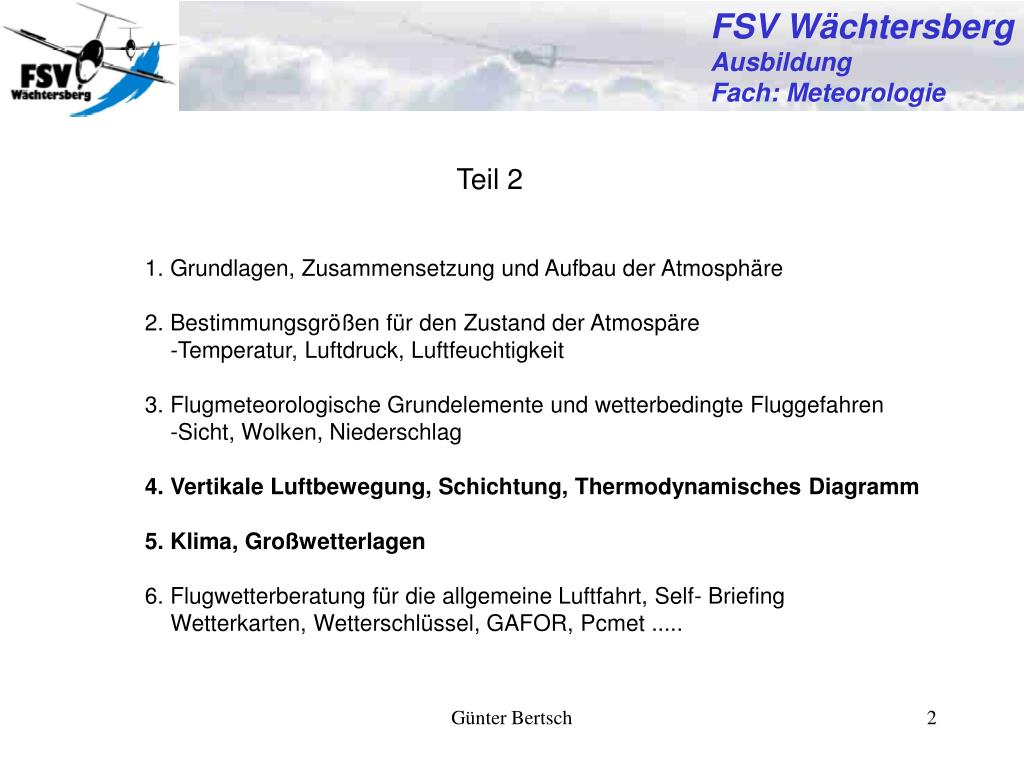

  2. FSV Wächtersberg Ausbildung Fach: Meteorologie Teil 2 1. Grundlagen, Zusammensetzung und Aufbau der Atmosphäre 2. Bestimmungsgrößen für den Zustand der Atmospäre -Temperatur, Luftdruck, Luftfeuchtigkeit 3. Flugmeteorologische Grundelemente und wetterbedingte Fluggefahren -Sicht, Wolken, Niederschlag 4. Vertikale Luftbewegung, Schichtung, Thermodynamisches Diagramm 5. Klima, Großwetterlagen 6. Flugwetterberatung für die allgemeine Luftfahrt, Self- Briefing Wetterkarten, Wetterschlüssel, GAFOR, Pcmet ..... Günter Bertsch

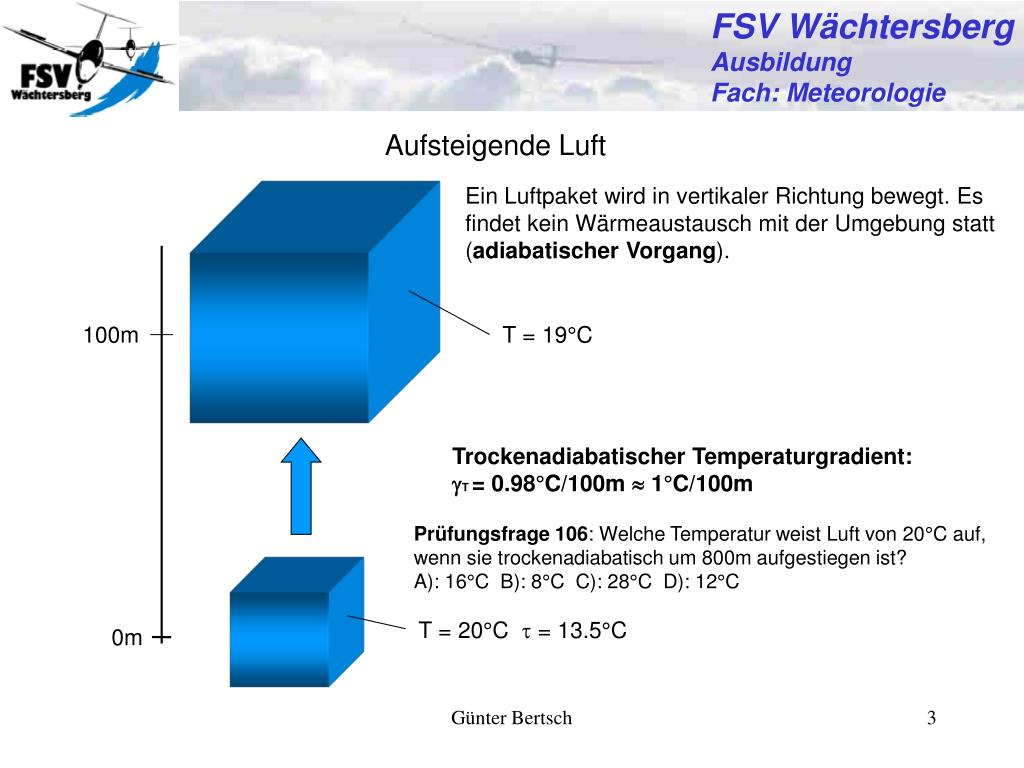

  3. FSV Wächtersberg Ausbildung Fach: Meteorologie T = 19°C 100m 0m Aufsteigende Luft Ein Luftpaket wird in vertikaler Richtung bewegt. Es findet kein Wärmeaustausch mit der Umgebung statt (adiabatischer Vorgang). Trockenadiabatischer Temperaturgradient: T = 0.98°C/100m  1°C/100m Prüfungsfrage 106: Welche Temperatur weist Luft von 20°C auf, wenn sie trockenadiabatisch um 800m aufgestiegen ist? A): 16°C B): 8°C C): 28°C D): 12°C T = 20°C  = 13.5°C Günter Bertsch

  4. FSV Wächtersberg Ausbildung Fach: Meteorologie Unser Luftpaket hat in ca. 800m das Kondensations- niveau (=0) erreicht. Es bildet sich eine Wolke. Der Vorgang bleibt weiterhin adiabatisch. 900m T = 11,5°C Feuchtadiabatischer Temperaturgradient: F = 0.3 ...0.9°C/100m Mittelwert für Europa: F = 0.5 ...0.6°C/100m 800m Aufsteigende Luft freiwerdende Kondensationswärme Taupunkt in 800m  12 °C daher die Regel: Cu- Basis = Spread x 123 T = 12°C  = 13.5°C am Boden Günter Bertsch

  5. FSV Wächtersberg Ausbildung Fach: Meteorologie Schichtung und Stabilität der Atmosphäre Schichtungsgradient: Temperaturgradient der ruhenden umgebenden Luft Hebungsgradient: Temperaturgradient der aufsteigenden Luft Günter Bertsch

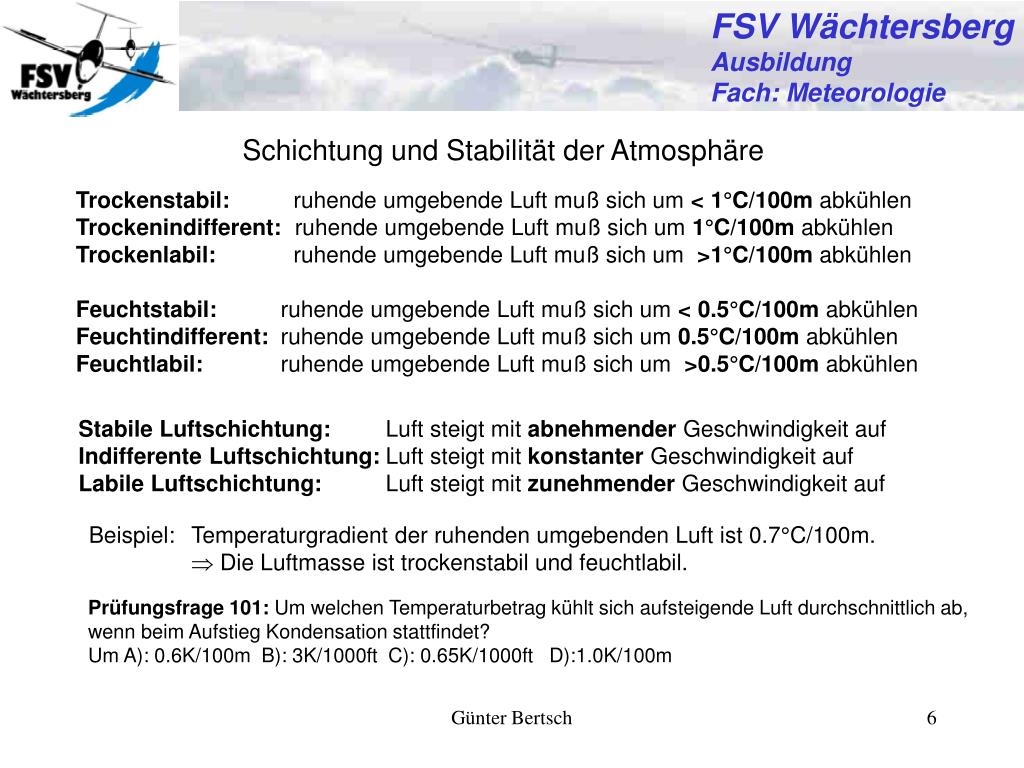

  6. FSV Wächtersberg Ausbildung Fach: Meteorologie Schichtung und Stabilität der Atmosphäre Trockenstabil: ruhende umgebende Luft muß sich um < 1°C/100m abkühlen Trockenindifferent: ruhende umgebende Luft muß sich um 1°C/100m abkühlen Trockenlabil: ruhende umgebende Luft muß sich um >1°C/100m abkühlen Feuchtstabil: ruhende umgebende Luft muß sich um < 0.5°C/100m abkühlen Feuchtindifferent: ruhende umgebende Luft muß sich um 0.5°C/100m abkühlen Feuchtlabil: ruhende umgebende Luft muß sich um >0.5°C/100m abkühlen Stabile Luftschichtung: Luft steigt mit abnehmender Geschwindigkeit auf Indifferente Luftschichtung: Luft steigt mit konstanter Geschwindigkeit auf Labile Luftschichtung: Luft steigt mit zunehmender Geschwindigkeit auf Beispiel: Temperaturgradient der ruhenden umgebenden Luft ist 0.7°C/100m.  Die Luftmasse ist trockenstabil und feuchtlabil. Prüfungsfrage 101: Um welchen Temperaturbetrag kühlt sich aufsteigende Luft durchschnittlich ab, wenn beim Aufstieg Kondensation stattfindet? Um A): 0.6K/100m B): 3K/1000ft C): 0.65K/1000ft D):1.0K/100m Günter Bertsch

  7. FSV Wächtersberg Ausbildung Fach: Meteorologie Thermodynamisches Diagramm nach Stüve (Temp) Darstellung des höhenabhängigen Temperaturverlaufs (Temp) in der Troposphäre. Trockenadiabaten: 1°C/100m Feuchtadiabaten: ca. 0.5°C/100m, gebogen und unterschiedlich steil wegen Temperaturabh. Linien des Sättigungsmischungs- verhältnisses (Taupunkt) Cu- Wolkenbasis: Spread x 123 Regel: Temp steiler als Adiabate: stabil Temp flacher als Adiabate: labil Günter Bertsch

  8. FSV Wächtersberg Ausbildung Fach: Meteorologie Radiosonde Radiosondenaufstiege erfolgen regelmäßig an bestimmten Orten zu festgelegten Zeiten zur Ermittlung des Temps, des Feuchteverlaufs, des Luftdrucks, und des Höhenwindes. Günter Bertsch

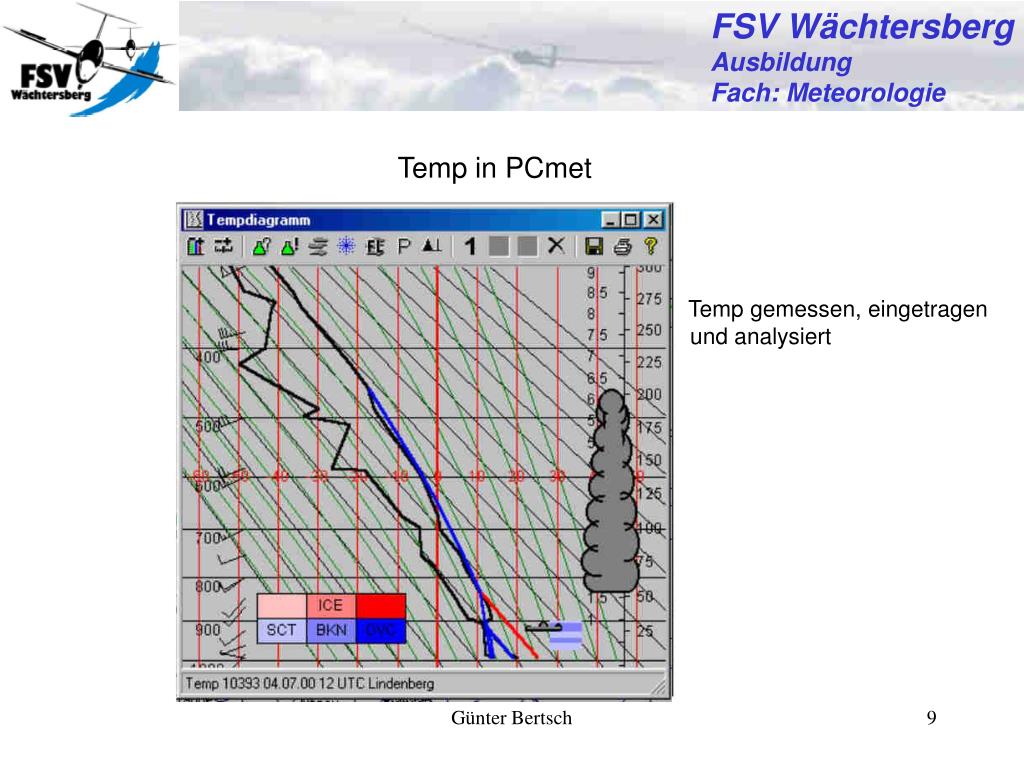

  9. FSV Wächtersberg Ausbildung Fach: Meteorologie Temp in PCmet Temp gemessen, eingetragen und analysiert Günter Bertsch

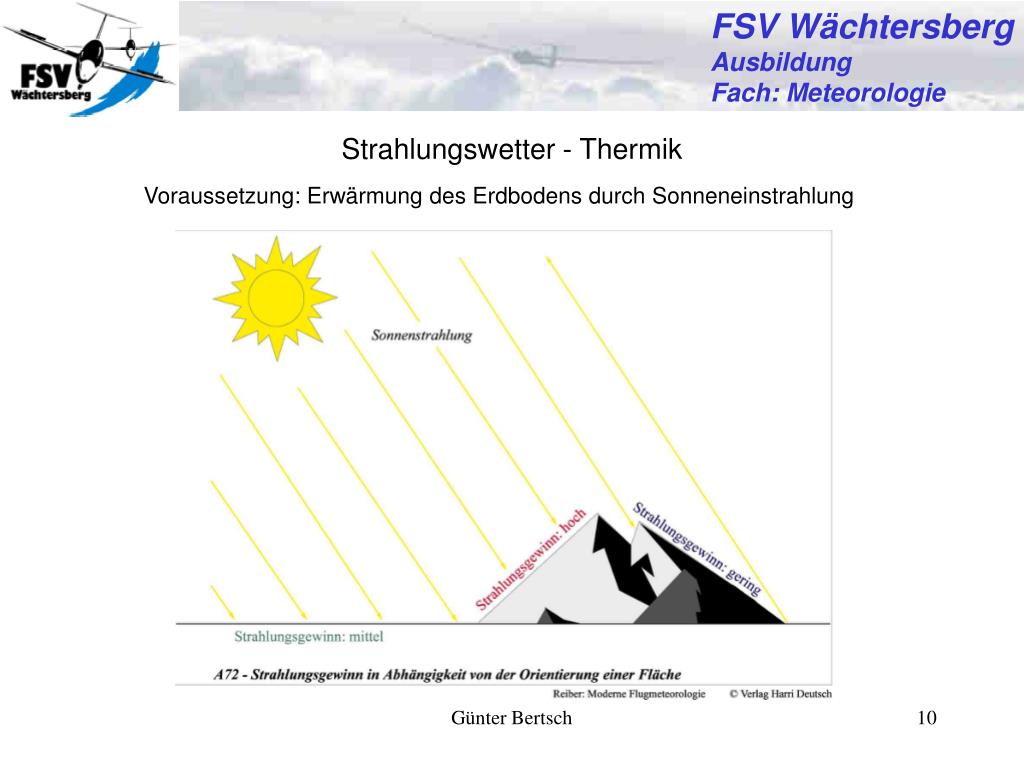

  10. FSV Wächtersberg Ausbildung Fach: Meteorologie Strahlungswetter - Thermik Voraussetzung: Erwärmung des Erdbodens durch Sonneneinstrahlung Günter Bertsch

  11. FSV Wächtersberg Ausbildung Fach: Meteorologie Thermik Günter Bertsch

  12. FSV Wächtersberg Ausbildung Fach: Meteorologie Hebungskondensationsniveau HKN Konvektionskondensationsniveau KKN Wolkenbildung Günter Bertsch

  13. FSV Wächtersberg Ausbildung Fach: Meteorologie Cumulus humilis Cumulus mediocris Cumulus congestus Wolken, die durch Thermik entstehen Cu Günter Bertsch

  14. FSV Wächtersberg Ausbildung Fach: Meteorologie Reife- Stadium Cumulus- Stadium Auflösungs- Stadium Cumulonimbus im Reifestadium Gewitter Aufwindgeschwindigkeiten bis 30m/s Mögliche Turbulenz im Spannweitenabstand:  20m/s  Abwindgeschwindigkeiten bis 10-15m/s Günter Bertsch

  15. FSV Wächtersberg Ausbildung Fach: Meteorologie Stratocumulus sc Altocumulus ac Altocumulus castellanus ac cas Cu- Wolken, die nicht durch vom Boden aufsteigende Thermik entstehen Günter Bertsch

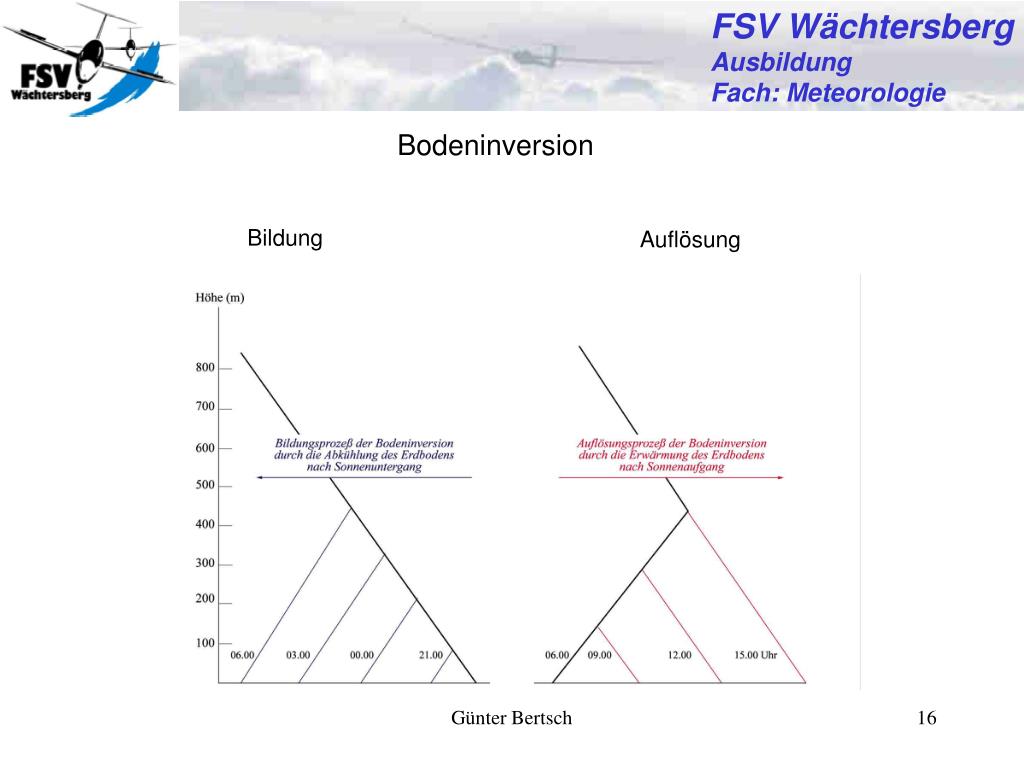

  16. FSV Wächtersberg Ausbildung Fach: Meteorologie Bodeninversion Bildung Auflösung Günter Bertsch

  17. FSV Wächtersberg Ausbildung Fach: Meteorologie Thermik und Bodeninversion Günter Bertsch

  18. FSV Wächtersberg Ausbildung Fach: Meteorologie Großräumige Zirkulation, Großwetterlagen Thermische Konvektion bei lateralem Temperaturgefälle Zirkulation bei stillstehender Erde Ablenkung durch Corioliskraft Günter Bertsch

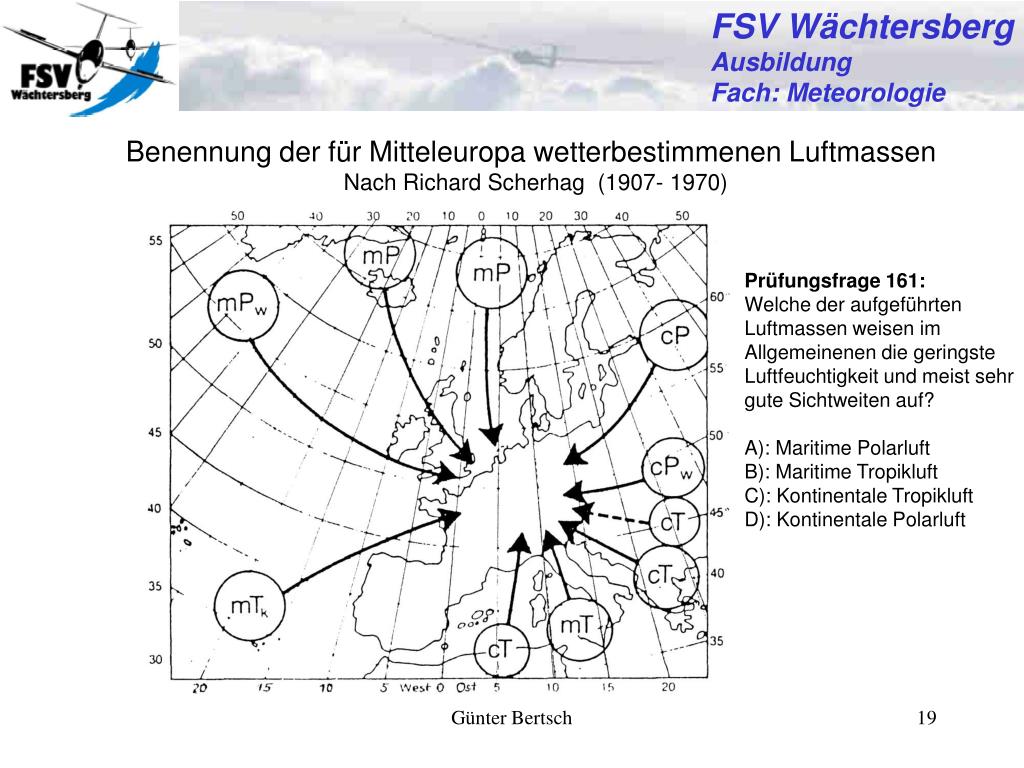

  19. FSV Wächtersberg Ausbildung Fach: Meteorologie Benennung der für Mitteleuropa wetterbestimmenen Luftmassen Nach Richard Scherhag (1907- 1970) Prüfungsfrage 161: Welche der aufgeführten Luftmassen weisen im Allgemeinenen die geringste Luftfeuchtigkeit und meist sehr gute Sichtweiten auf? A): Maritime Polarluft B): Maritime Tropikluft C): Kontinentale Tropikluft D): Kontinentale Polarluft Günter Bertsch

  20. FSV Wächtersberg Ausbildung Fach: Meteorologie Polarfront, Bildung von Tiefdruckgebieten Kalt Warm Polarfront Polarfront Wellenbildung Idealzyklone Okkludierung Auffüllung Günter Bertsch

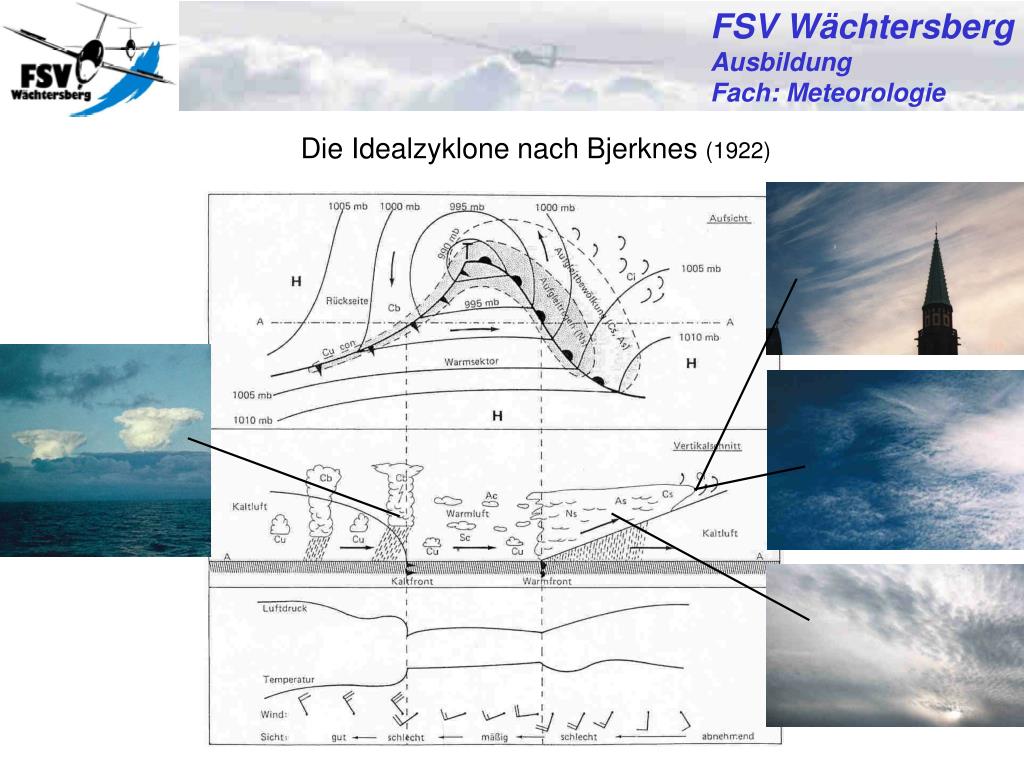

  21. FSV Wächtersberg Ausbildung Fach: Meteorologie Die Idealzyklone nach Bjerknes (1922) Günter Bertsch

  22. FSV Wächtersberg Ausbildung Fach: Meteorologie Rückseite einer Kaltfront Günter Bertsch

  23. FSV Wächtersberg Ausbildung Fach: Meteorologie Okkludierung Günter Bertsch

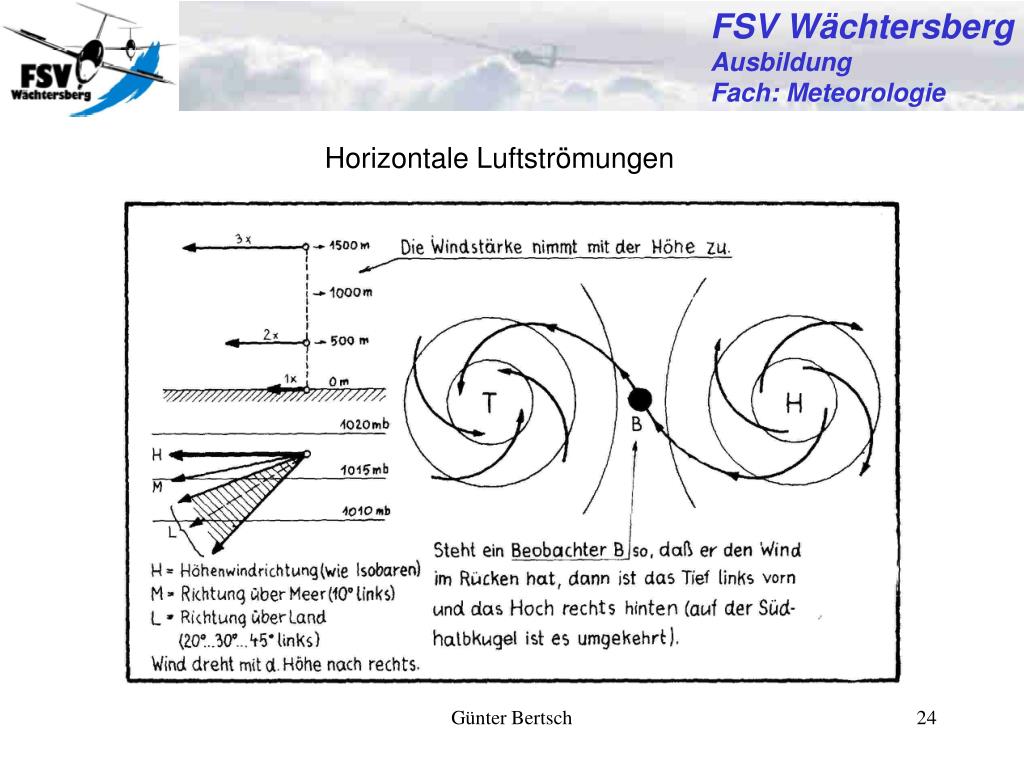

  24. FSV Wächtersberg Ausbildung Fach: Meteorologie Horizontale Luftströmungen Günter Bertsch

  25. FSV Wächtersberg Ausbildung Fach: Meteorologie Das Talwind - Bergwindsystem Günter Bertsch

  26. FSV Wächtersberg Ausbildung Fach: Meteorologie Das Seewind - Landwindsystem Günter Bertsch

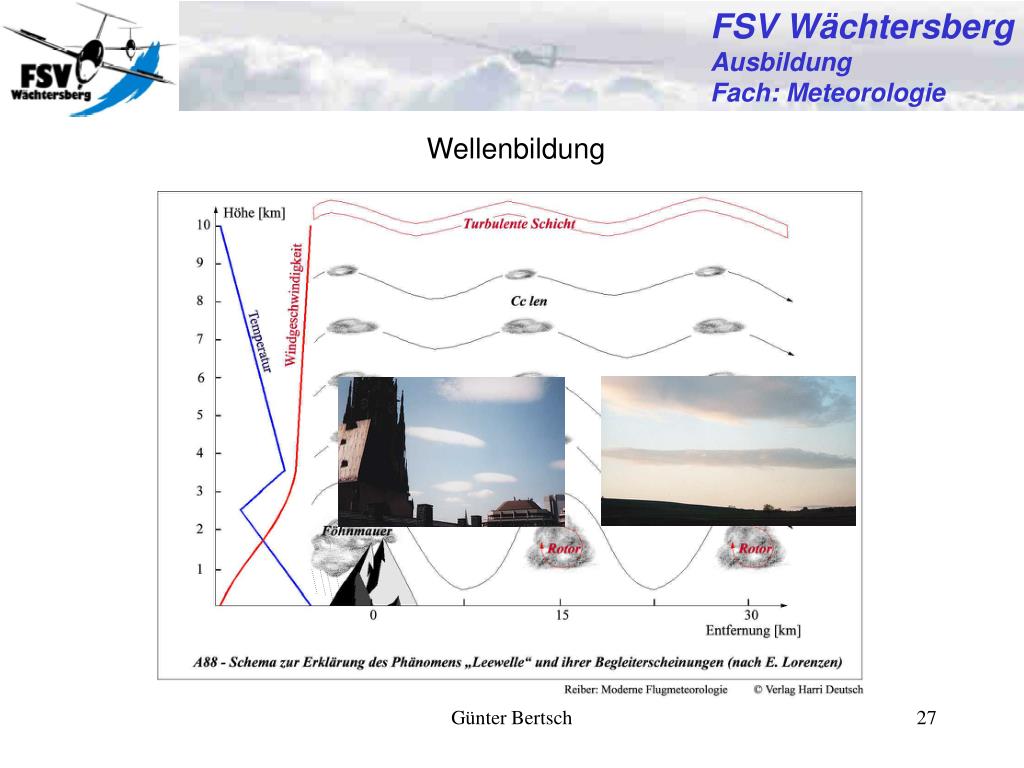

  27. FSV Wächtersberg Ausbildung Fach: Meteorologie Wellenbildung Günter Bertsch

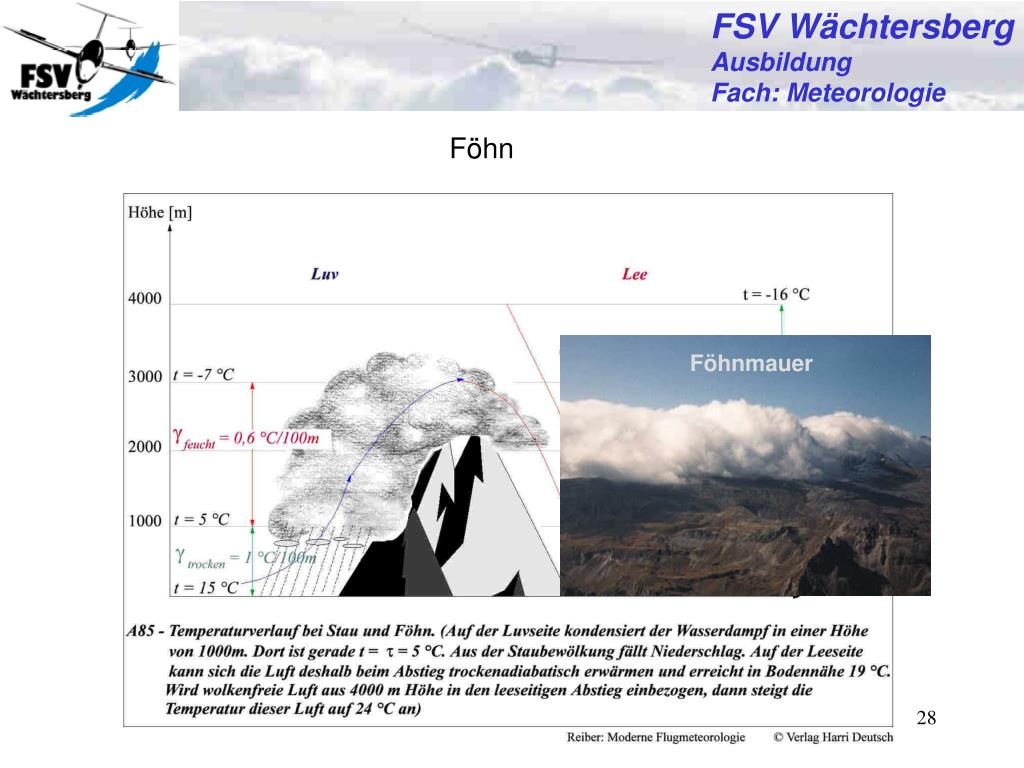

  28. FSV Wächtersberg Ausbildung Fach: Meteorologie Föhnmauer Föhn Günter Bertsch

  29. FSV Wächtersberg Ausbildung Fach: Meteorologie Satellitenbild eines ausgeprägten Tiefdruckgebiets (Zyklone) Das Satellitenbild vom 6. 8. 1986 enthält Informationen über die Verteilung von Land, Wasser, Eis, und Wolken sowie über deren Helligkeit und Temperatur. Es setzt sich aus Satellitenmessungen im sichtbaren und infraroten Spektralbereich zusammen. Satellit:_________________________NOAA-9 Flughöhe:_____________________ca. 850 km Flugbahn:___________________Polumlaufend Dauer des Orbits:_______________ca.120 min Räumliche Auflösung:________1,1km, Bildmitte Foto:____________________________DFVLR Am 6. 8. liegt ein Tief über Irland mit Kaltfront zur Biskaya , die Alpen sind wolkenfrei. Einen Tag später sorgte diese Kaltfront für einen Wettersturz im Alpenraum, der 14 Menschenleben forderte. Der Wetterbericht hatte diesen Schlechtwettereinbruch vorhergesagt. Günter Bertsch
