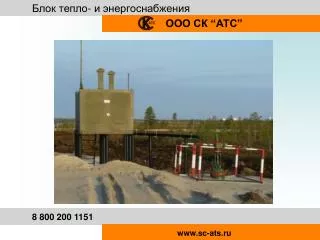

Блок тепло- и энергоснабжения

Блок тепло- и энергоснабжения ООО СК “АТС” 8 800 200 1151 www.sc-ats.ru

Назначение ООО СК “АТС” Блок тепло- и энергоснабжения (БТЭС) предназначен для обеспечения электрической и тепловой энергией локальных объектов расположенных в труднодоступной местности (болото, водные переходы, пойменные территории и т. д.), к которым затруднено или нецелесообразно подведение силовых линий электроснабжения. Блок может быть изготовлен как в стационарном, так и в мобильном исполнении (МБТЭС). В первом случае используется для управления блоком задвижек на участках нефтепроводов, газопроводов, водоводов. Второй вариант целесообразно применять в составе бригад оперативно-ремонтного персонала. 8 800 200 1151 www.sc-ats.ru

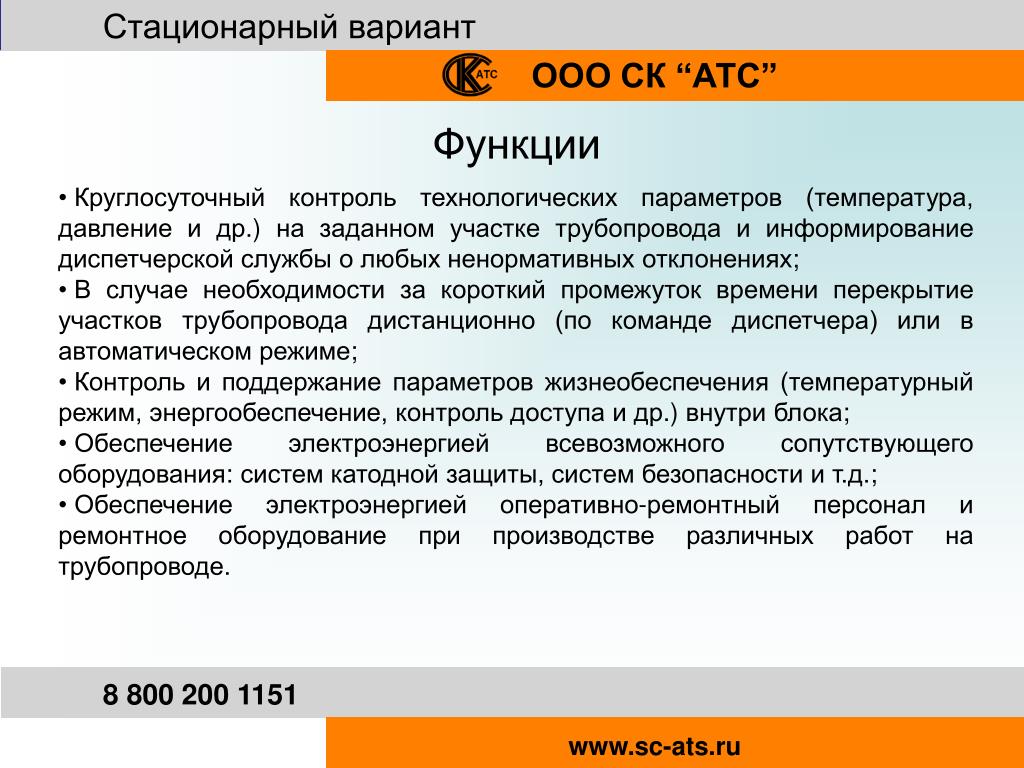

Стационарный вариант ООО СК “АТС” Функции • Круглосуточный контроль технологических параметров (температура, давление и др.) на заданном участке трубопровода и информирование диспетчерской службы о любых ненормативных отклонениях; • В случае необходимости за короткий промежуток времени перекрытие участков трубопровода дистанционно (по команде диспетчера) или в автоматическом режиме; • Контроль и поддержание параметров жизнеобеспечения (температурный режим, энергообеспечение, контроль доступа и др.) внутри блока; • Обеспечение электроэнергией всевозможного сопутствующего оборудования: систем катодной защиты, систем безопасности и т.д.; • Обеспечение электроэнергией оперативно-ремонтный персонал и ремонтное оборудование при производстве различных работ на трубопроводе. 8 800 200 1151 www.sc-ats.ru

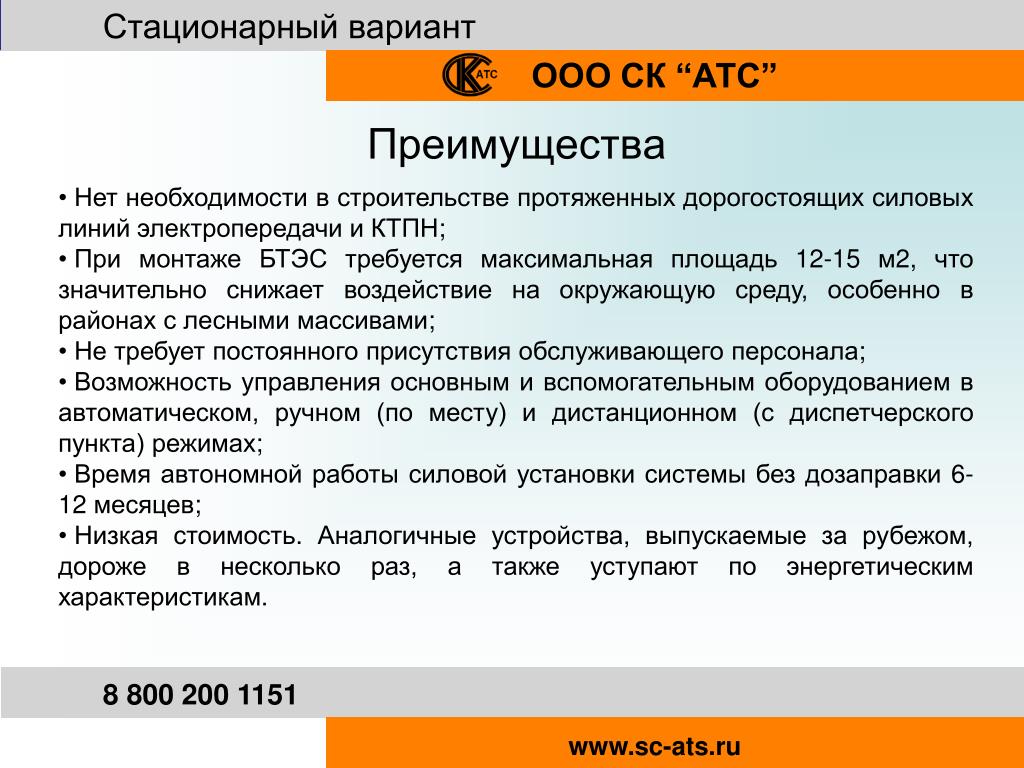

Стационарный вариант ООО СК “АТС” Преимущества • Нет необходимости в строительстве протяженных дорогостоящих силовых линий электропередачи и КТПН; • При монтаже БТЭС требуется максимальная площадь 12-15 м2, что значительно снижает воздействие на окружающую среду, особенно в районах с лесными массивами; • Не требует постоянного присутствия обслуживающего персонала; • Возможность управления основным и вспомогательным оборудованием в автоматическом, ручном (по месту) и дистанционном (с диспетчерского пункта) режимах; • Время автономной работы силовой установки системы без дозаправки 6-12 месяцев; • Низкая стоимость. Аналогичные устройства, выпускаемые за рубежом, дороже в несколько раз, а также уступают по энергетическим характеристикам. 8 800 200 1151 www.sc-ats.ru

Стационарный вариант ООО СК “АТС” Описание • Режим работы – автономный, без присутствия обслуживающего персонала в течении длительного времени (не менее 6 месяцев). • Габаритные размеры моноблока в базовом исполнении – 4000(Д)х2800(Ш)х2400(В) мм (без учёта дефлекторов и мачты). • Рабочая температура окружающей среды - -55…+50оС. • Суммарная мощность подключаемых потребителей – от 4,0 до 20 кВт. • Запас топлива в моноблоке базового исполнении – не менее 2000 л. • Обогрев осуществляется воздушным обогревателем, работающим на дизельном топливе. • Вентиляция помещения – приточно-вытяжная, принудительная. • Наружная обшивка здания выполнена из листовой стали толщиной 3 мм. • Передняя дверь кроме механического замка, снабжена электромеханическим замком, управляемыми от ключа touch memory. • Комбинированная система контроля несанкционированного доступа, в том числе (опционально) видеорегистрация. 8 800 200 1151 www.sc-ats.ru

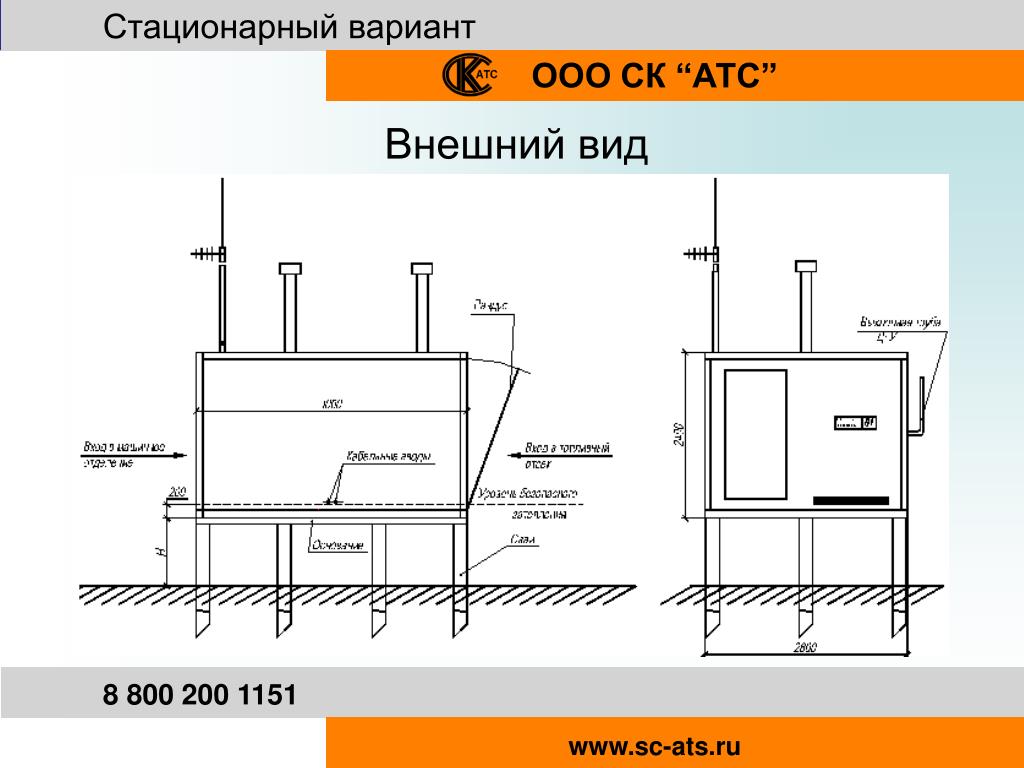

Стационарный вариант ООО СК “АТС” Внешний вид 8 800 200 1151 www.sc-ats.ru

Стационарный вариант ООО СК “АТС” Технические характеристики Суммарная мощность подключаемых потребителей, Вт 4000…20000 Гарантированное время работы без обслуживания, мес 6 Потребляемое топливо дизельное Запас топлива, л 2000 Расход топлива, л/сут: - в летний период 6 - в зимний период 8 Суммарная ёмкость аккумуляторов, А/ч не менее 400 Напряжение питания аппаратуры внутри блока, В = 24, 12 Рабочая температура окружающей среды, оС -55…+50 Тип электрогенератора синхронный Выходное напряжение электрогенератора, В 380 Номинальный выходной ток электрогенератора, А до 50 Число фаз 3 Частота выходного напряжения, Гц 50 8 800 200 1151 www.sc-ats.ru

Мобильное исполнение ООО СК “АТС” Функции • Обеспечение электроэнергией и теплом мобильных ремонтных бригад при производстве различных работ в таких местах, где отсутствуют стационарные источники электроэнергии; • Обеспечение электроэнергией всевозможного сопутствующего оборудования: ремонтное, диагностическое, связи и т.д.; • Возможность в краткие сроки организовать тепло- и электроснабжение небольшого помещения и поддерживать до окончания строительства или ремонта стационарных источников электроэнергии; • В качестве источника тепла, электроэнергии и связи небольших строительных площадок, особенно на начальных этапах строительства; • Автоматический контроль и поддержание параметров жизнеобеспечения (температурный режим, энергообеспечение, контроль доступа и др.) внутри блока; 8 800 200 1151 www.sc-ats.ru

Мобильное исполнение ООО СК “АТС” Преимущества • Краткие сроки организации тепло- и электроснабжения; • Оборудование МБТЭС конструктивно выполнено в едином корпусе (моноблоке) и не требует проведения предварительных работ по сборке и запуску в работу; • Массогабаритные характеристики МБТЭС позволяют легко транспортировать его к месту эксплуатации любыми видами транспорта; • Не требует высококвалифицированного обслуживающего персонала; • Возможно объединение нескольких МБТЭС для параллельной работы, с целью увеличения выдаваемой мощности; • МБТЭС является гибридным источником электроэнергии. Совместная работа аккумуляторной установки, дизельного генератора и мощного микропроцессорного преобразователя напряжения позволяет снизить потребление топлива, увеличить время автономной работы без дозаправки, увеличить межремонтный период узлов дизельного генератора; • Низкая стоимость владения. 8 800 200 1151 www.sc-ats.ru

Мобильное исполнение ООО СК “АТС” Описание • Режим работы МБТЭС – непрерывный, круглосуточный. Время непрерывной работы без дозаправки не менее 90 часов; • Для доступа к оборудованию предусмотрены дверцы, открывающиеся вверх; • Габаритные размеры моноблока в базовом исполнении – 1600(Д)х1000(Ш)х1000(В) мм; • Масса моноблока в базовом исполнении без топлива – не более 200 кг; • Рабочая температура окружающей среды - -55…+50оС; • Суммарная мощность подключаемых потребителей для базового исполнения – до 5,0 кВт; • Запас топлива в моноблоке базового исполнении – 60 л.; • Обогрев осуществляется переносным воздушным отопителем, работающим на дизельном топливе; • Вентиляция моноблока – приточно-вытяжная, принудительная; • Управление технологическими агрегатами – автоматическое. 8 800 200 1151 www.sc-ats.ru

Мобильное исполнение ООО СК “АТС” Внешний вид 8 800 200 1151 www.sc-ats.ru

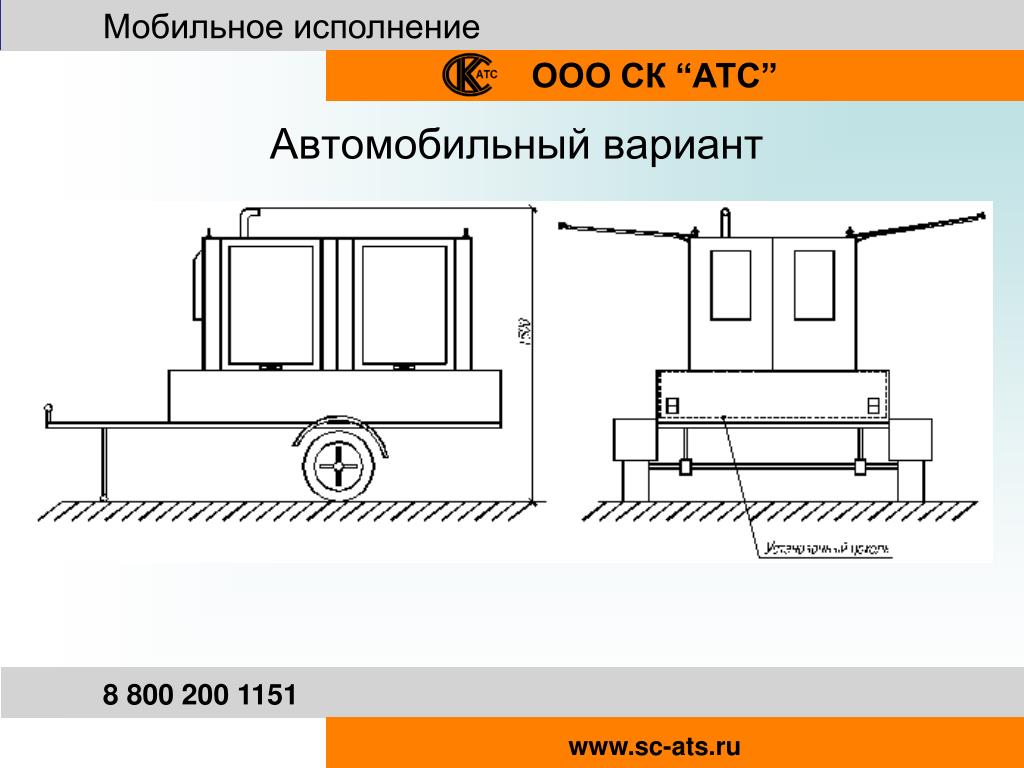

Мобильное исполнение ООО СК “АТС” Автомобильный вариант 8 800 200 1151 www.sc-ats.ru

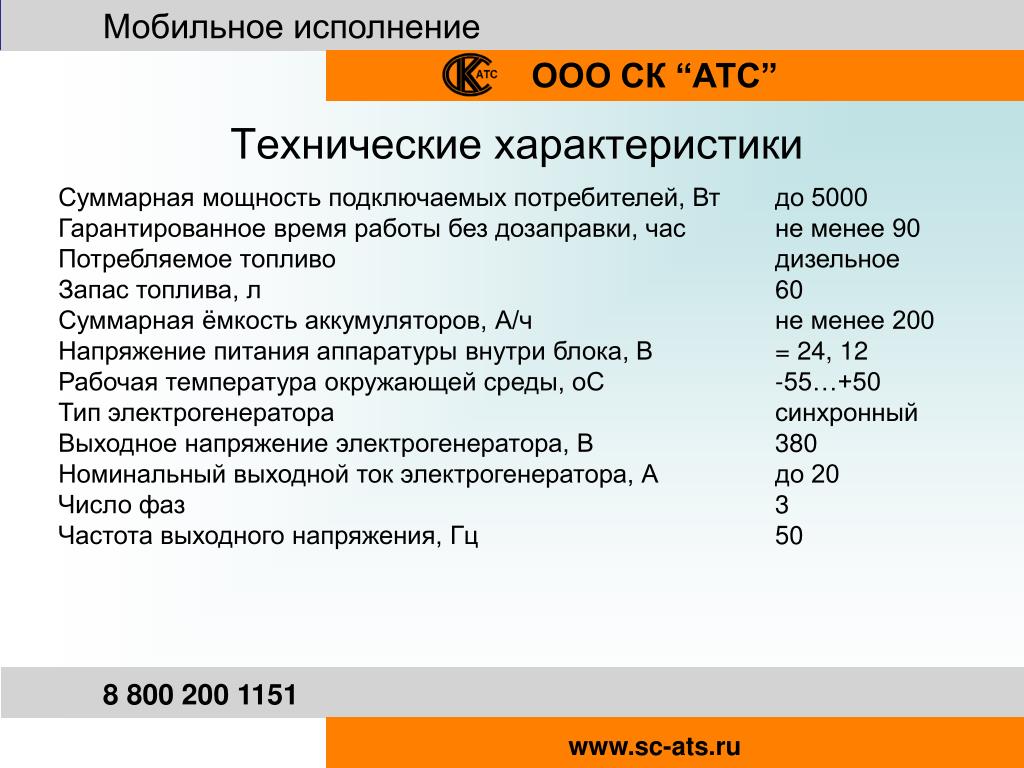

Мобильное исполнение ООО СК “АТС” Технические характеристики Суммарная мощность подключаемых потребителей, Вт до 5000 Гарантированное время работы без дозаправки, час не менее 90 Потребляемое топливо дизельное Запас топлива, л 60 Суммарная ёмкость аккумуляторов, А/ч не менее 200 Напряжение питания аппаратуры внутри блока, В = 24, 12 Рабочая температура окружающей среды, оС -55…+50 Тип электрогенератора синхронный Выходное напряжение электрогенератора, В 380 Номинальный выходной ток электрогенератора, А до 20 Число фаз 3 Частота выходного напряжения, Гц 50 8 800 200 1151 www.sc-ats.ru

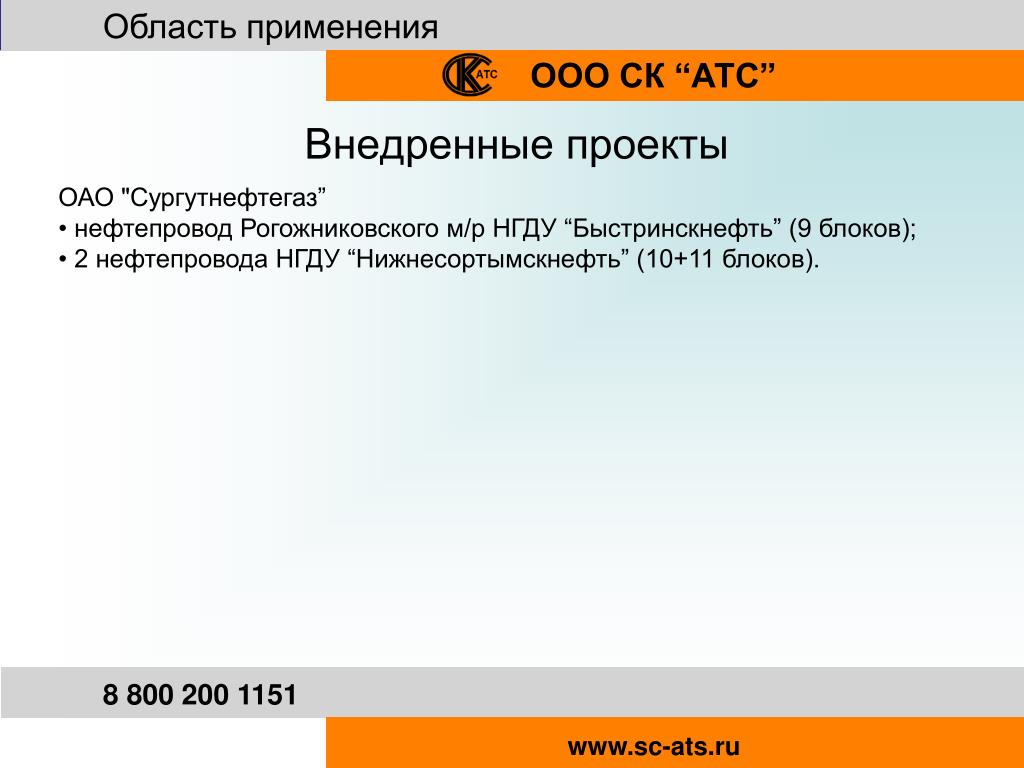

Область применения ООО СК “АТС” Внедренные проекты • ОАО "Сургутнефтегаз” • нефтепровод Рогожниковского м/р НГДУ “Быстринскнефть” (9 блоков); • 2 нефтепровода НГДУ “Нижнесортымскнефть” (10+11 блоков). 8 800 200 1151 www.sc-ats.ru

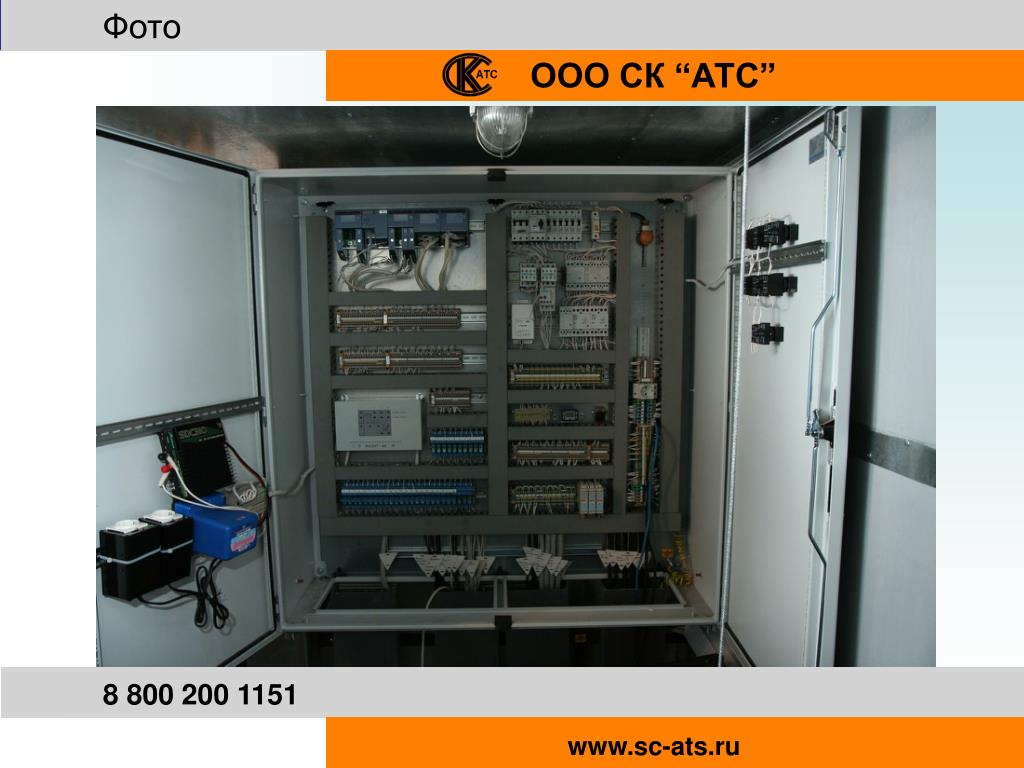

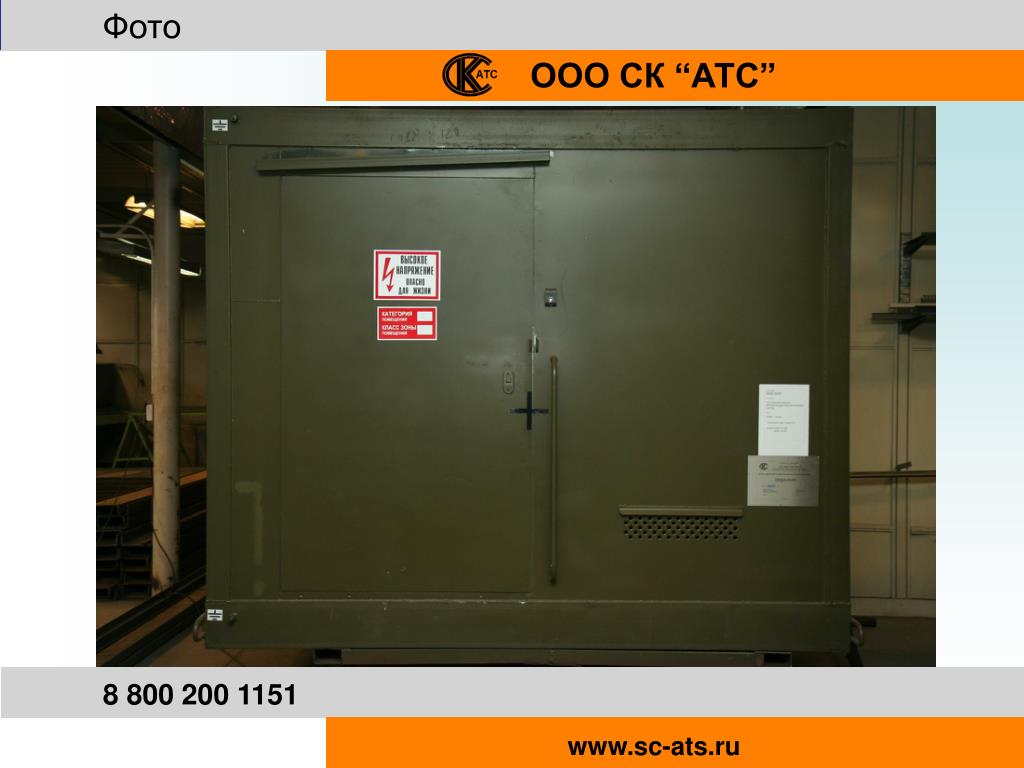

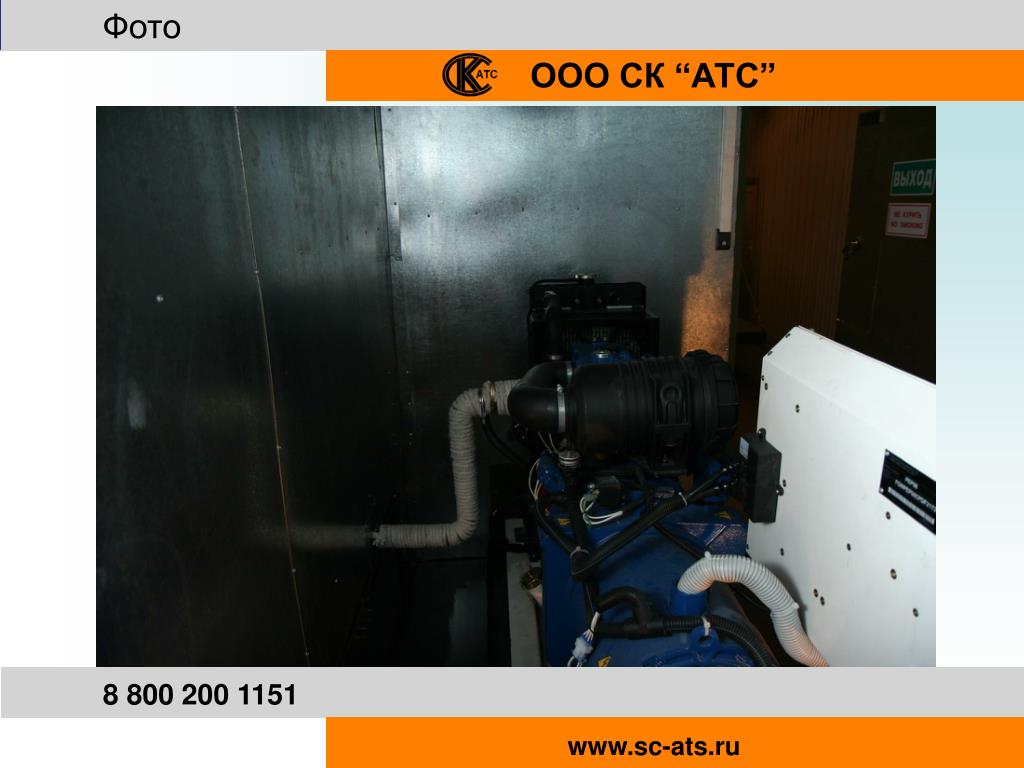

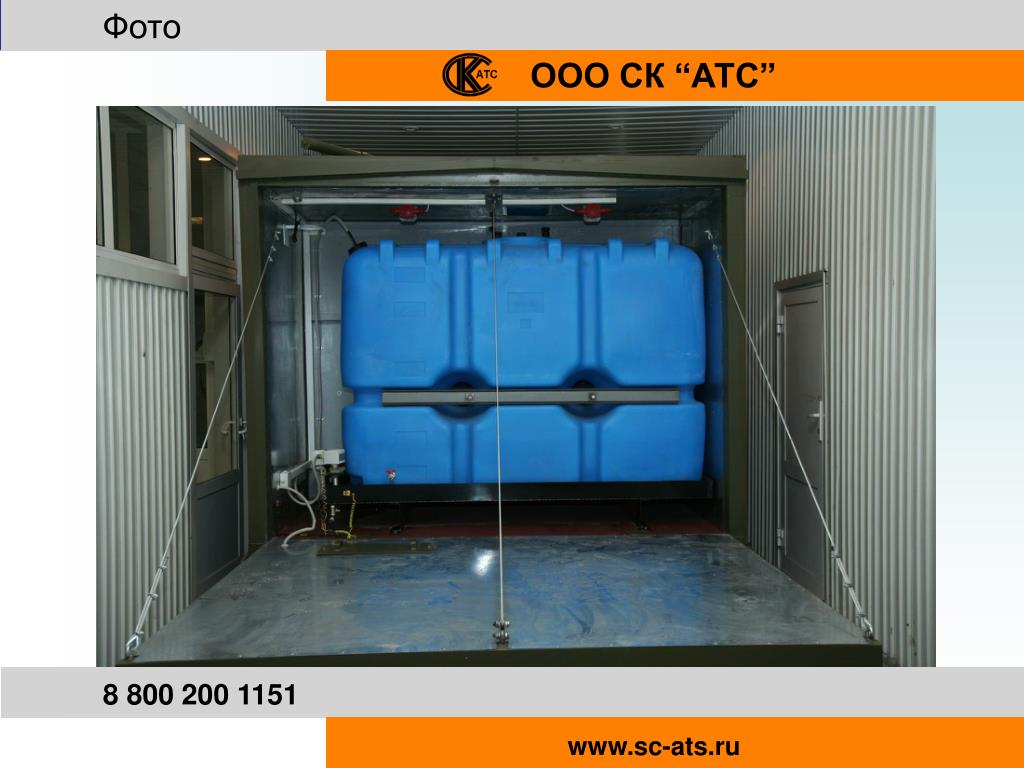

Фото ООО СК “АТС” 8 800 200 1151 www.sc-ats.ru

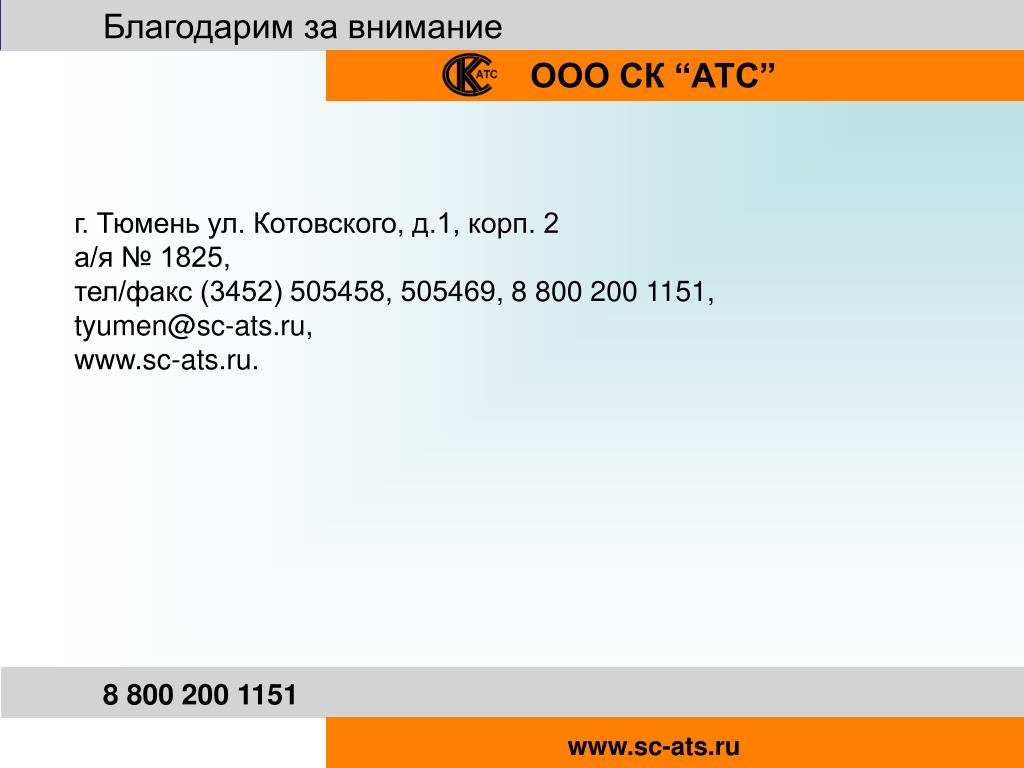

Благодарим за внимание ООО СК “АТС” г. Тюмень ул. Котовского, д.1, корп. 2 а/я № 1825, тел/факс (3452) 505458, 505469, 8 800 200 1151, tyumen@sc-ats.ru, www.sc-ats.ru. 8 800 200 1151 www.sc-ats.ru
