학습목표

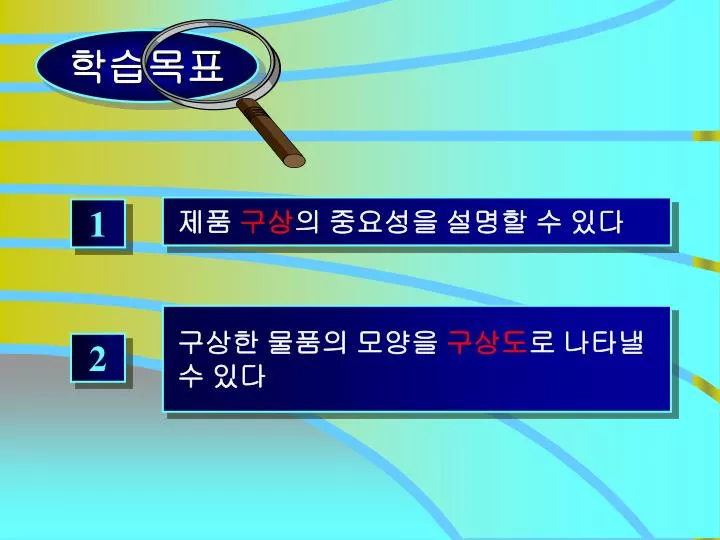

학습목표 제품 구상의 중요성을 설명할 수 있다 1 구상한 물품의 모양을 구상도로 나타낼 수 있다 2

본시 학습 차례 구상 요소 구상 정리 구상의 뜻 알기 구상의 표현 구상도 그리기 시작

제품의 구상(1) 가. 구상: 설계하기 전에 만들 물품의 모양, 크기, 구조, 재료 등을 머리 속에 생각하는 과정을 말한다 나. 설계: 구상한 여러가지 요소를 제품의 성격 , 용도에 맞추어 기본적인 조건을 고려하여 도면이나 그림을 그림

구상 요소 기능성 가.제품의 용도와 목적을 분석하여 기능에 맞게 설계한다. 나.예: 휴식용 의자 --- 안락성 책꽂이 --- 여러 종류의 책을 꽂는다 심미성 가. 물건을 사용 시 기능과 아울러 아름다움 을 갖춤 나. 선, 형태, 색채, 질감 등의 아름다움 강조

구상 요소 경제성 가. 가격과 제작비 를 줄인다 나. 구입하기 쉽고 유지 관리에 필요한 경비 가 적게 들며 성능이 우수 창의성 가. 독창성을 가진 제품 구상 나. 자기 스스로 창조하는 기쁨을 가진다

구상 정리(1) 만들려는 물품과 비슷 한 견본을 보고 그보다 좋게 창안, 창작한다 구상 시 유의 사항 1. 물체의 특징을 잘 나타날 수 있게 그린다 2. 필요한 부분은 확대해서 나타낸다 3. 제작도의 기초가 되게 정확하게 치수 기입

구상 정리(2) 설계를 위한조건 사용목적, 사용 조건 부품의 치수, 재료 구상 내용 정리 구상의 표현 :프리 핸드로 그림 1. 등각 투상도 : 축선 상호각 120도 , 세면 균등 2. 사투상법 : 수직과 수평선은 직각 나머지 축은 임의 각도로 올림

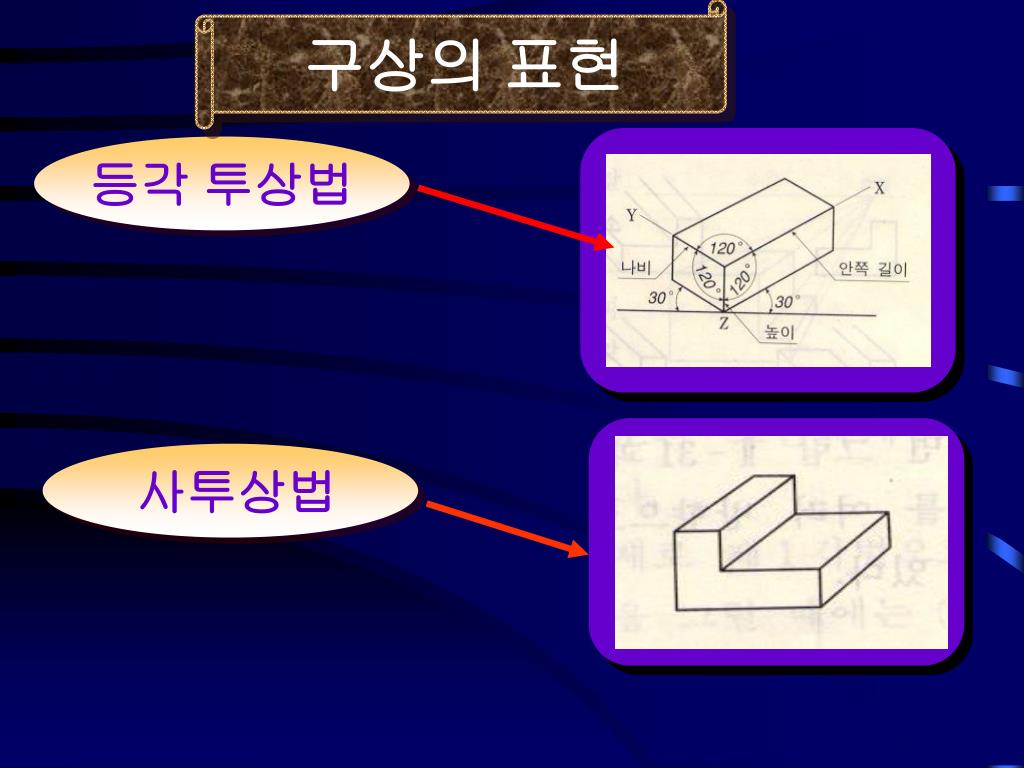

구상의 표현 등각 투상법 사투상법

구상도 그리기 1. 스케치 2. 프리핸드로 희미하게 3. 진하게 완성 구상도 순서

구상도의 예시 다용도 연필꽂이 구상도 예

정답 ? 형 성 평 가 1.제품을 구상할 때 고려해야 할 사항이 아닌 것은 (1) 심 미 성. (2) 경 제 성. (3) 창 의 성. (4) 기 능 성. (5) 상 품 성. 다시 살펴보기 5 -12-

정답 정답 ? ? 2. 구상한 제품을 스케치하여 치수를 넣은 도면을 무엇이라 하는가 •구상도 다시 살펴보기 3. 제품을 만들 때 독창적인 가치를 가져야 한다 이를 무엇이라 하는가 •창의성 다시 살펴보기 -13-

정답 ? 4. 구상도를 그릴 때 많이 사용되는 투상법으로 모은 것은 (1) 등각 투상법, 사투상법 (2) 정투상법, 사투상법 (3) 등각 투상법, 정투상법 (4) 부품도, 정투상법 (5) 부품도, 등각투상법 다시 살펴보기 1 -14-
