  1. การเขียนภาพสามมิติ คุณครูไมตรี กล้าแข็ง กลุ่มสาระการเรียนรู้การงานอาชีพและเทคโนโลยี โรงเรียนฝางวิทยายน

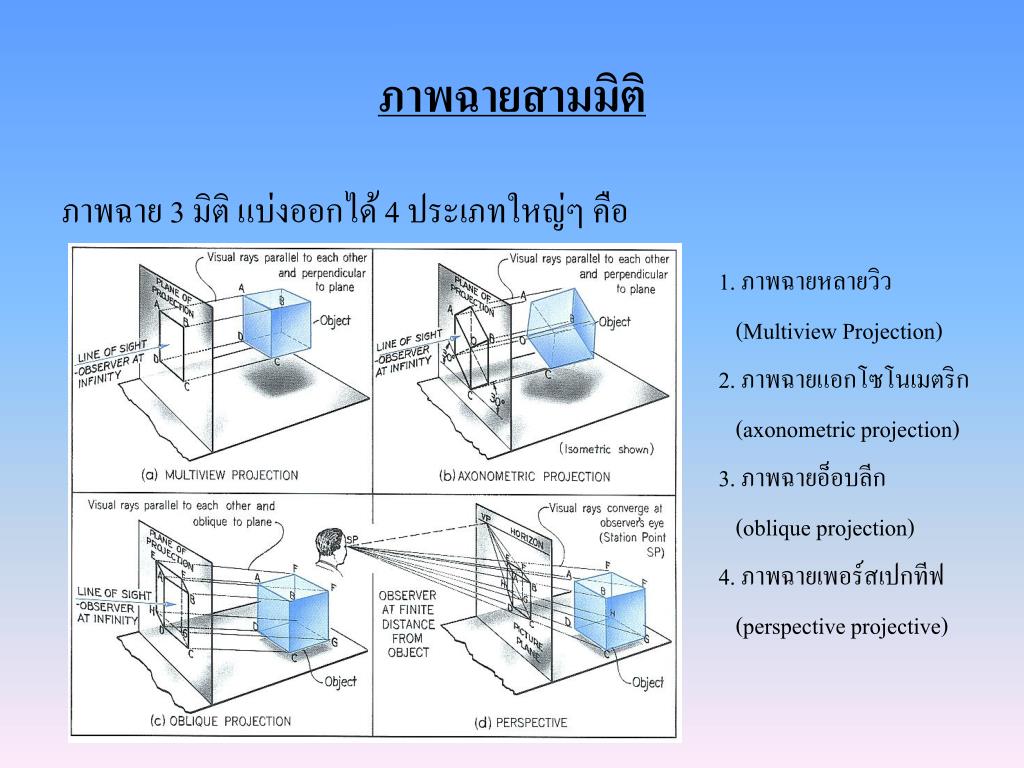

  2. ภาพฉายสามมิติ ภาพฉาย 3 มิติ แบ่งออกได้4 ประเภทใหญ่ๆ คือ 1. ภาพฉายหลายวิว (Multiview Projection) 2. ภาพฉายแอกโซโนเมตริก (axonometric projection) 3. ภาพฉายอ็อบลีก (oblique projection) 4. ภาพฉายเพอร์สเปกทีฟ (perspective projective)

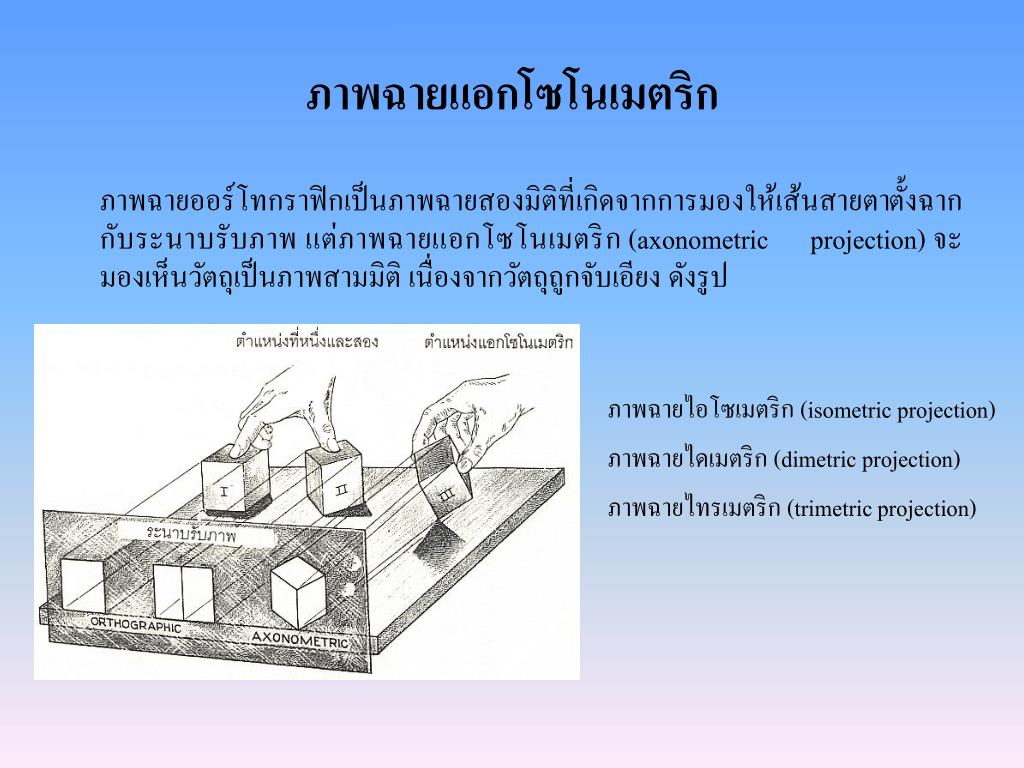

  3. ภาพฉายแอกโซโนเมตริก ภาพฉายออร์โทกราฟิกเป็นภาพฉายสองมิติที่เกิดจากการมองให้เส้นสายตาตั้งฉากกับระนาบรับภาพ แต่ภาพฉายแอกโซโนเมตริก (axonometric projection) จะมองเห็นวัตถุเป็นภาพสามมิติ เนื่องจากวัตถุถูกจับเอียง ดังรูป ภาพฉายไอโซเมตริก (isometric projection) ภาพฉายไดเมตริก (dimetric projection) ภาพฉายไทรเมตริก (trimetric projection)

  4. ไอโซเมตริกIsometric Projection

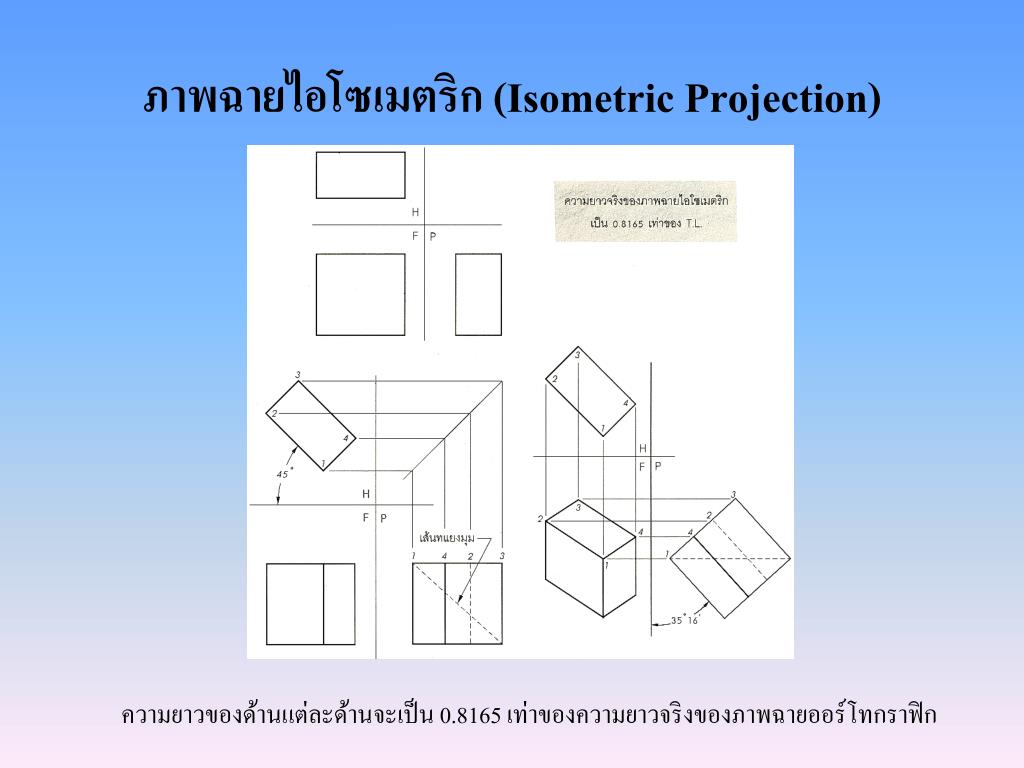

  5. ภาพฉายไอโซเมตริก (Isometric Projection) ความยาวของด้านแต่ละด้านจะเป็น 0.8165 เท่าของความยาวจริงของภาพฉายออร์โทกราฟิก

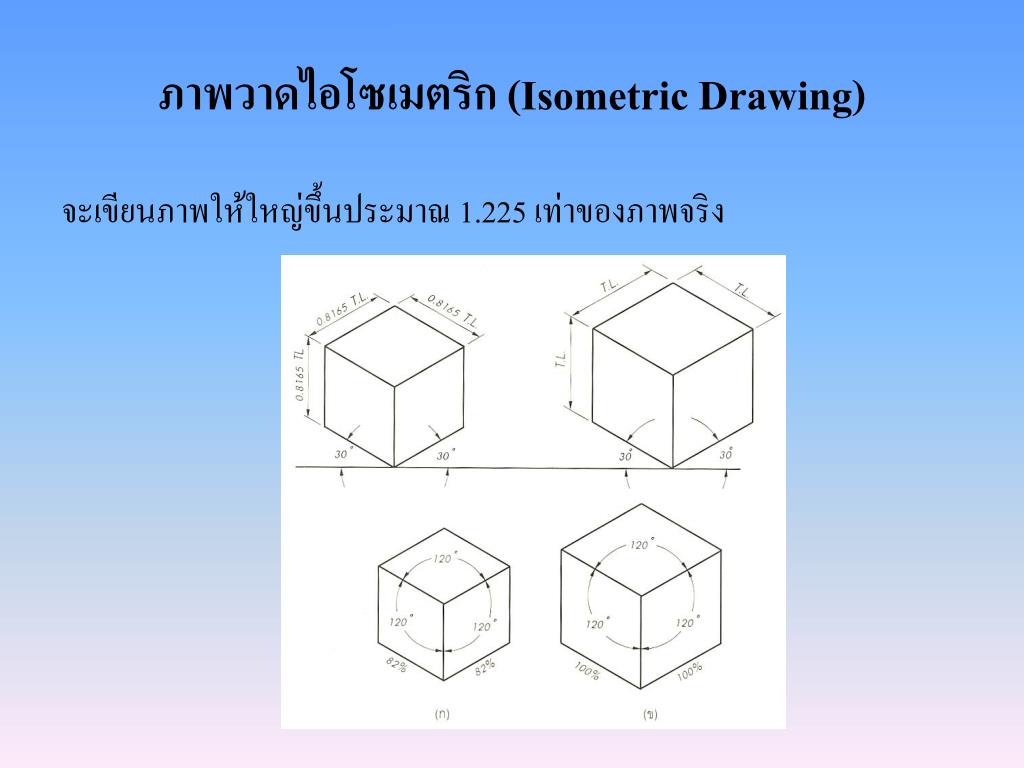

  6. ภาพวาดไอโซเมตริก (Isometric Drawing) จะเขียนภาพให้ใหญ่ขึ้นประมาณ 1.225 เท่าของภาพจริง

  7. ขั้นตอนการเขียนภาพวาดแบบไอโซเมตริกขั้นตอนการเขียนภาพวาดแบบไอโซเมตริก

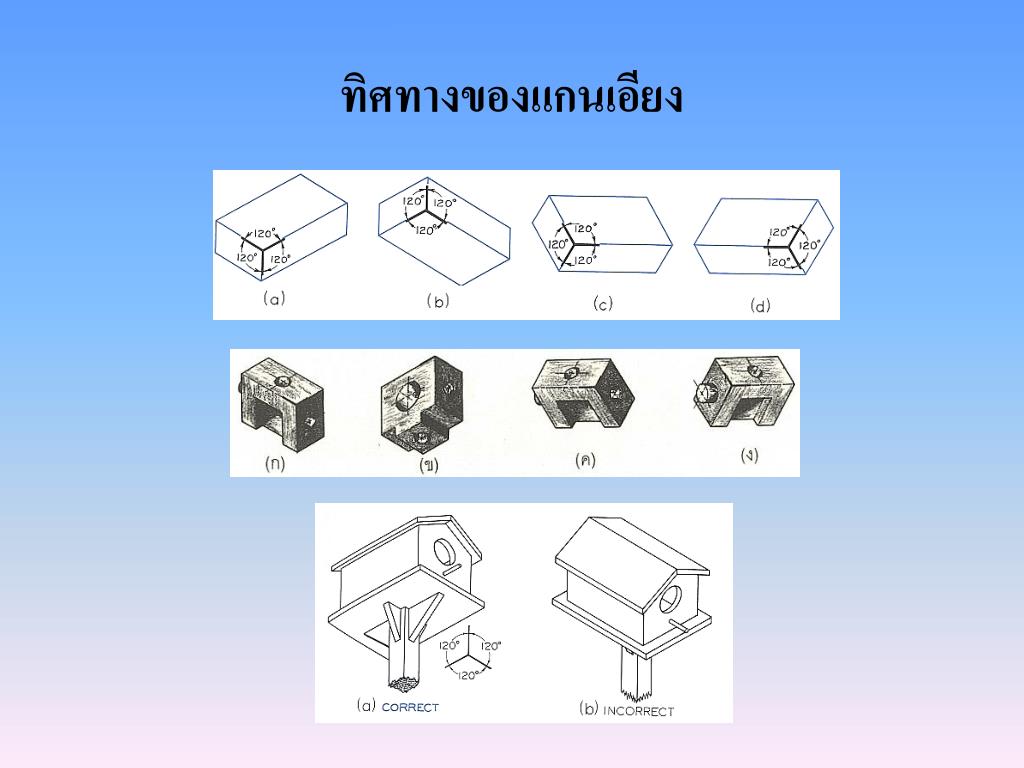

  8. ทิศทางของแกนเอียง

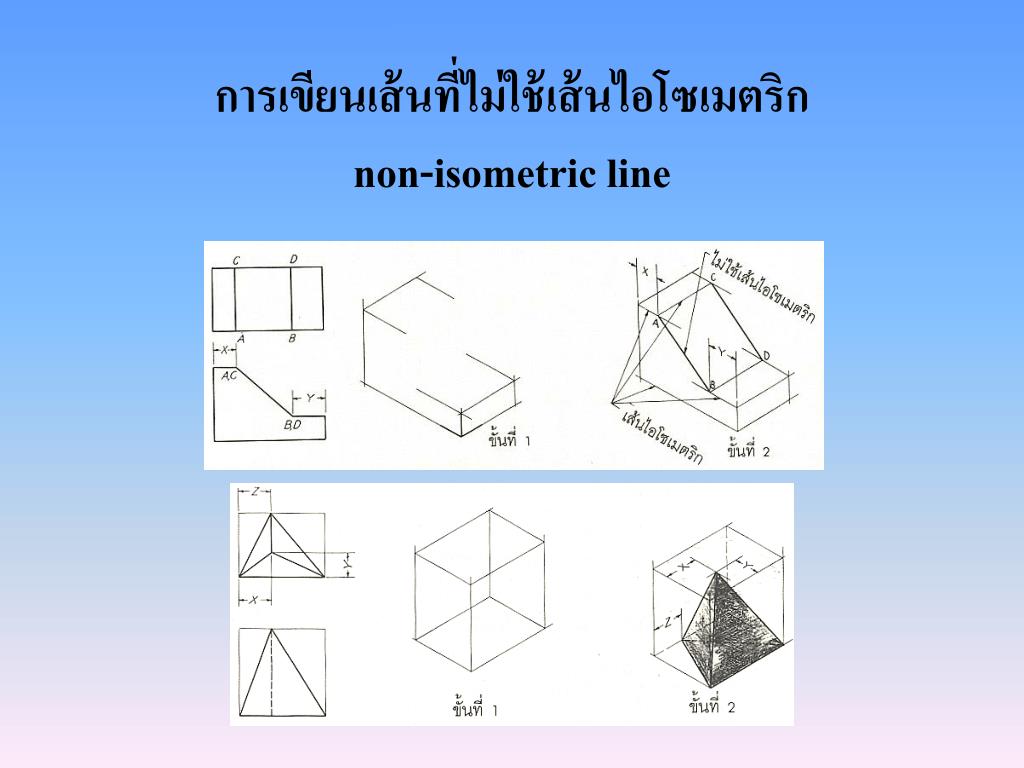

  9. การเขียนเส้นที่ไม่ใช้เส้นไอโซเมตริกnon-isometric line

  10. มุมในภาพวาดไอโซเมตริกมุมในภาพวาดไอโซเมตริก การเขียนมุมทำได้ 3 แบบ

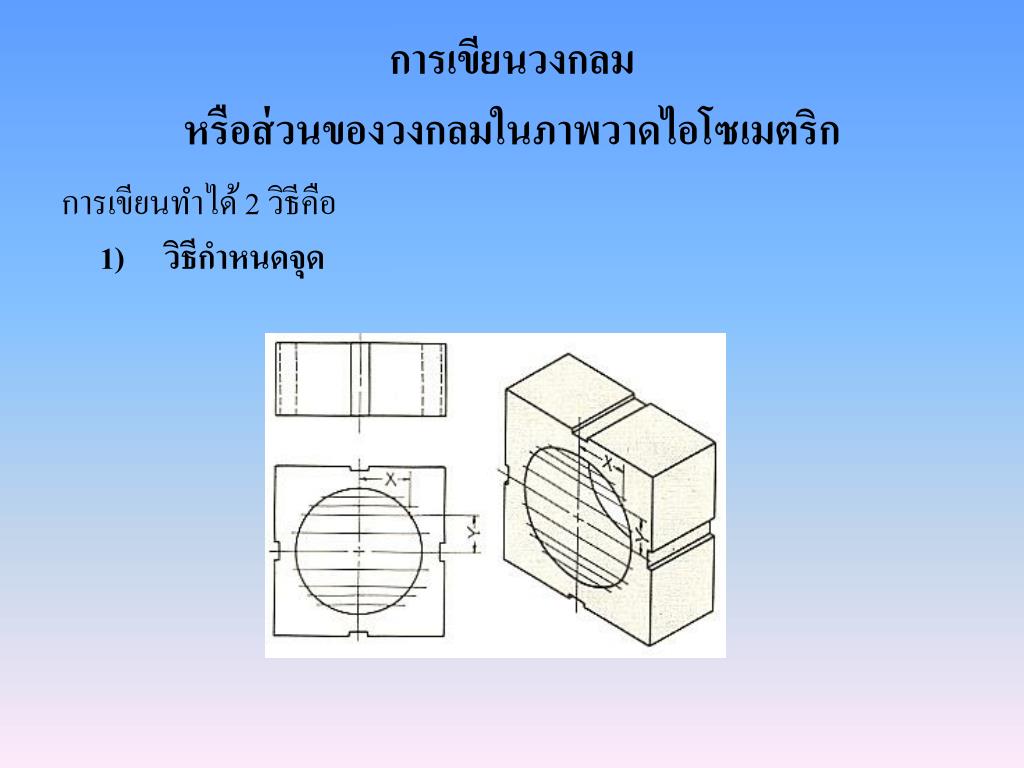

  11. การเขียนวงกลมหรือส่วนของวงกลมในภาพวาดไอโซเมตริกการเขียนวงกลมหรือส่วนของวงกลมในภาพวาดไอโซเมตริก การเขียนทำได้ 2 วิธีคือ 1) วิธีกำหนดจุด

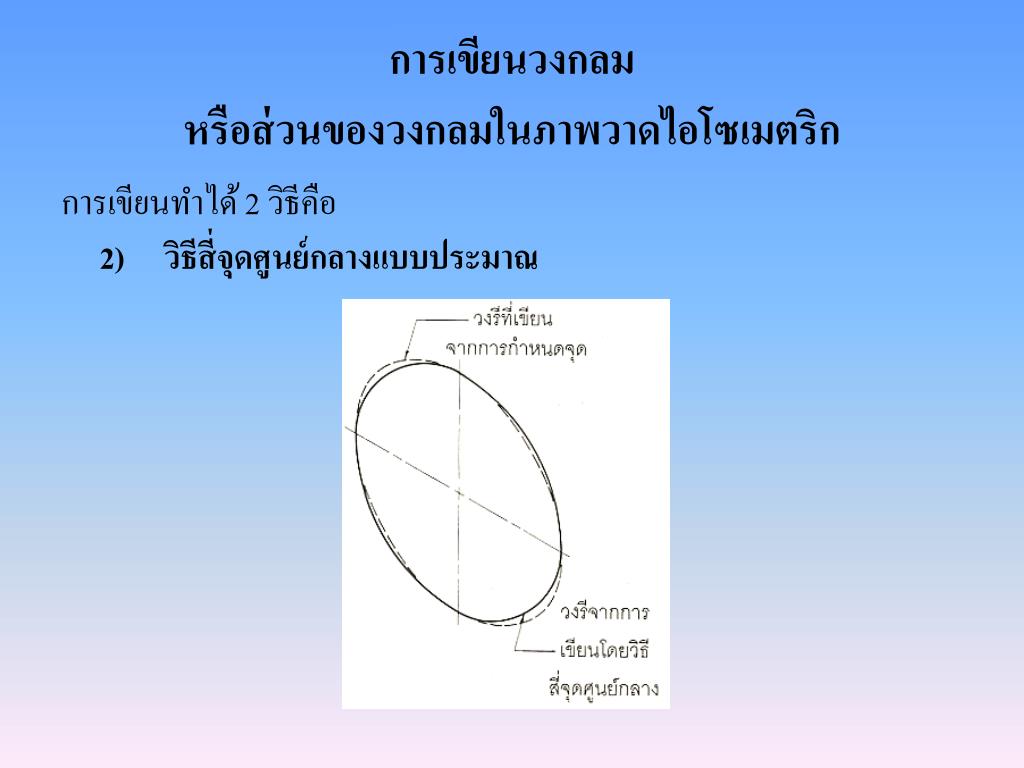

  12. การเขียนวงกลมหรือส่วนของวงกลมในภาพวาดไอโซเมตริกการเขียนวงกลมหรือส่วนของวงกลมในภาพวาดไอโซเมตริก การเขียนทำได้ 2 วิธีคือ 2) วิธีสี่จุดศูนย์กลางแบบประมาณ

  13. การเขียนวงกลมหรือส่วนของวงกลมในภาพวาดไอโซเมตริกการเขียนวงกลมหรือส่วนของวงกลมในภาพวาดไอโซเมตริก การเขียนทำได้ 2 วิธีคือ 2) วิธีสี่จุดศูนย์กลางแบบประมาณ

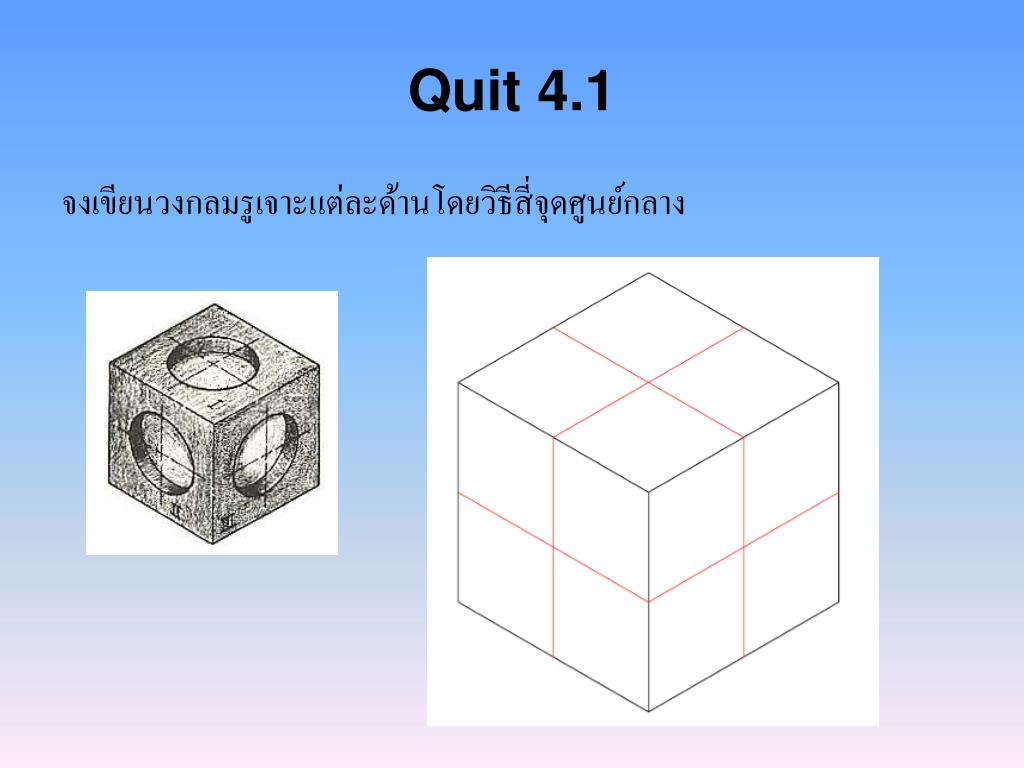

  14. Quit 4.1 จงเขียนวงกลมรูเจาะแต่ละด้านโดยวิธีสี่จุดศูนย์กลาง

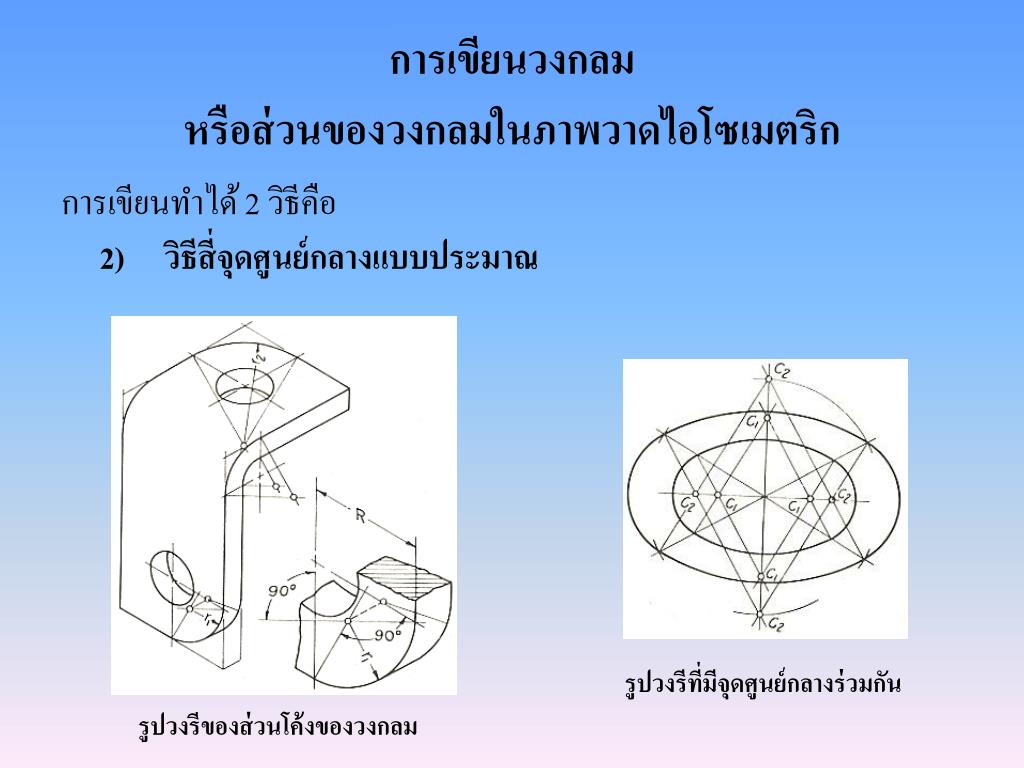

  15. การเขียนวงกลมหรือส่วนของวงกลมในภาพวาดไอโซเมตริกการเขียนวงกลมหรือส่วนของวงกลมในภาพวาดไอโซเมตริก การเขียนทำได้ 2 วิธีคือ 2) วิธีสี่จุดศูนย์กลางแบบประมาณ รูปวงรีที่มีจุดศูนย์กลางร่วมกัน รูปวงรีของส่วนโค้งของวงกลม

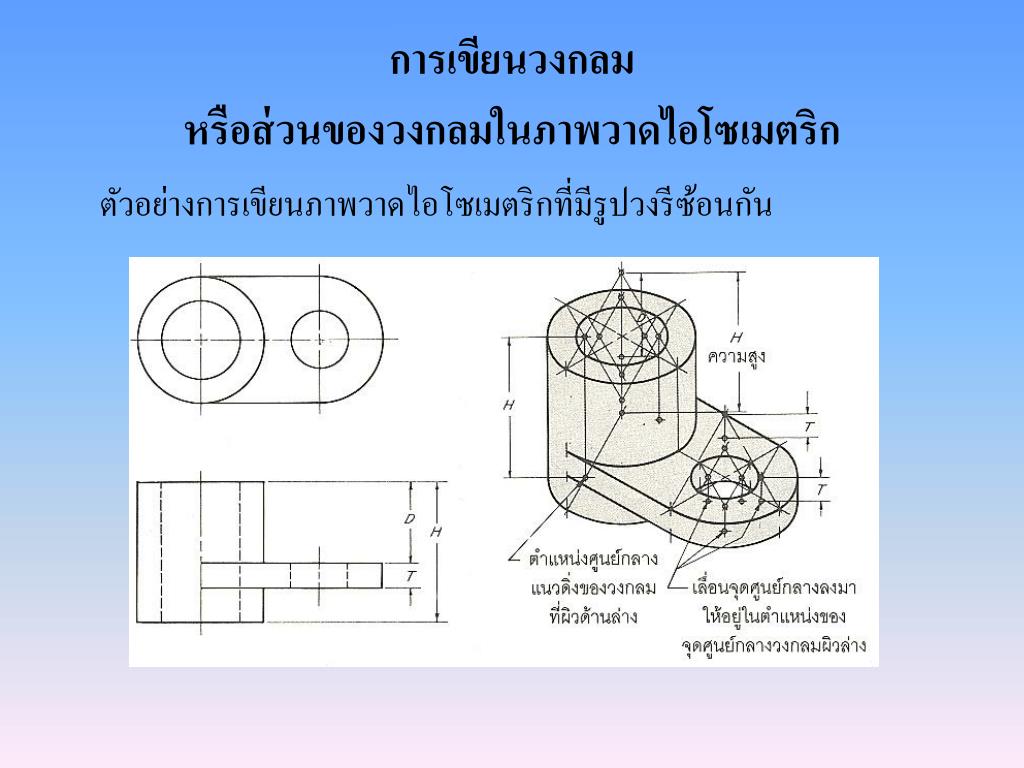

  16. การเขียนวงกลมหรือส่วนของวงกลมในภาพวาดไอโซเมตริกการเขียนวงกลมหรือส่วนของวงกลมในภาพวาดไอโซเมตริก ตัวอย่างการเขียนภาพวาดไอโซเมตริกที่มีรูปวงรีซ้อนกัน

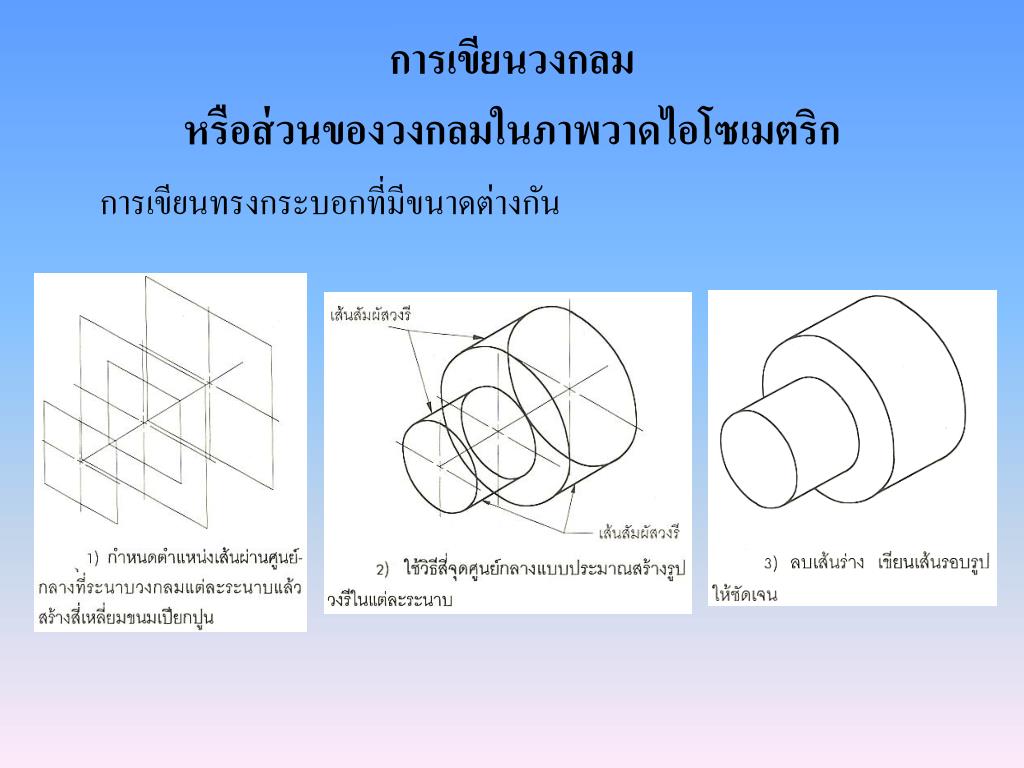

  17. การเขียนวงกลมหรือส่วนของวงกลมในภาพวาดไอโซเมตริกการเขียนวงกลมหรือส่วนของวงกลมในภาพวาดไอโซเมตริก การเขียนทรงกระบอกที่มีขนาดต่างกัน

  18. Quit 4.2 จงเขียนวงกลมรูเจาะแต่ละด้านโดยวิธีสี่จุดศูนย์กลาง

  19. ไดเมตริกDimetric Projection

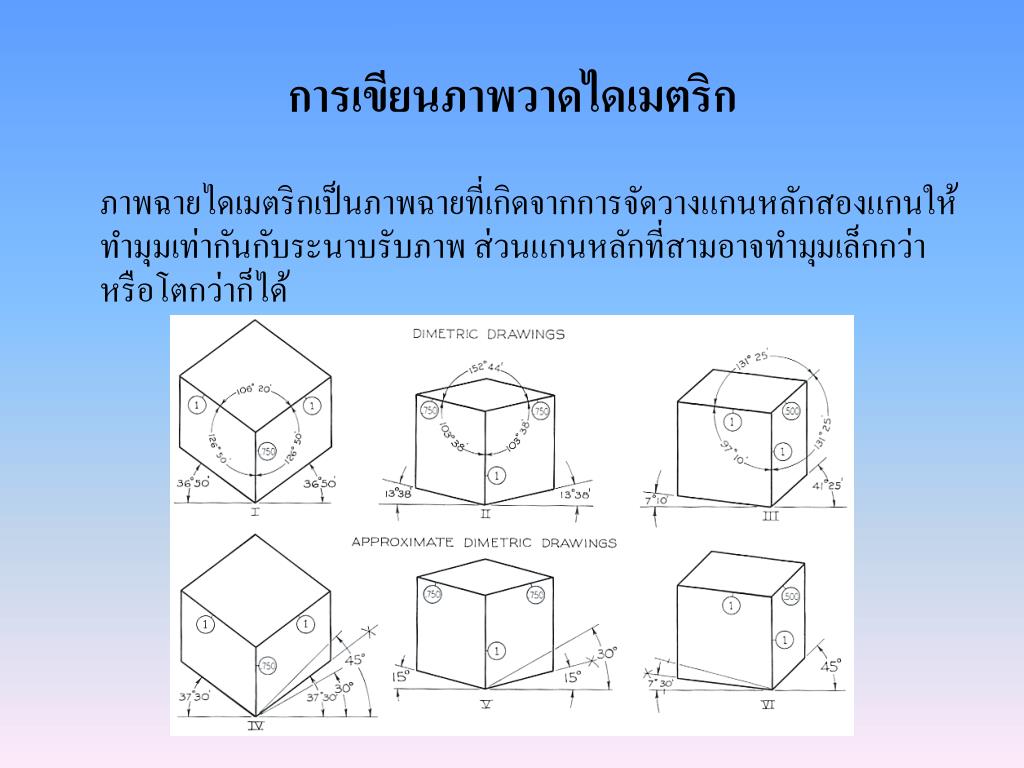

  20. การเขียนภาพวาดไดเมตริกการเขียนภาพวาดไดเมตริก ภาพฉายไดเมตริกเป็นภาพฉายที่เกิดจากการจัดวางแกนหลักสองแกนให้ทำมุมเท่ากันกับระนาบรับภาพ ส่วนแกนหลักที่สามอาจทำมุมเล็กกว่าหรือโตกว่าก็ได้

  21. ไตรเมตริกTrimetric Projection

  22. การเขียนภาพวาดไทรเมตริกการเขียนภาพวาดไทรเมตริก ภาพฉายไทรเมตริกเป็นภาพฉายที่เกิดจากการจัดวางแกนหลักทั้งสามให้ทำมุมกับระนาบรับภาพไม่เท่ากัน จึงทำให้ขนาดบนแกนหลักทั้งสามสั้นลงไม่เท่ากัน
