第 8 课基本网络管理工具及应用

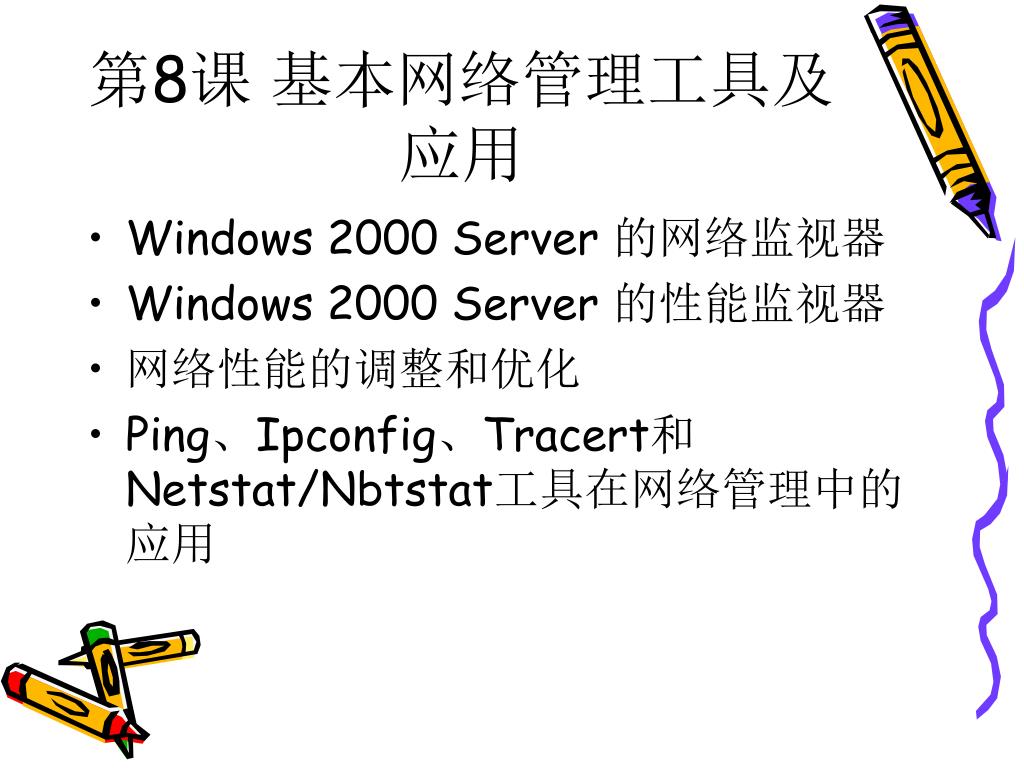

第8课基本网络管理工具及应用 • Windows 2000 Server 的网络监视器 • Windows 2000 Server 的性能监视器 • 网络性能的调整和优化 • Ping、Ipconfig、Tracert和Netstat/Nbtstat工具在网络管理中的应用

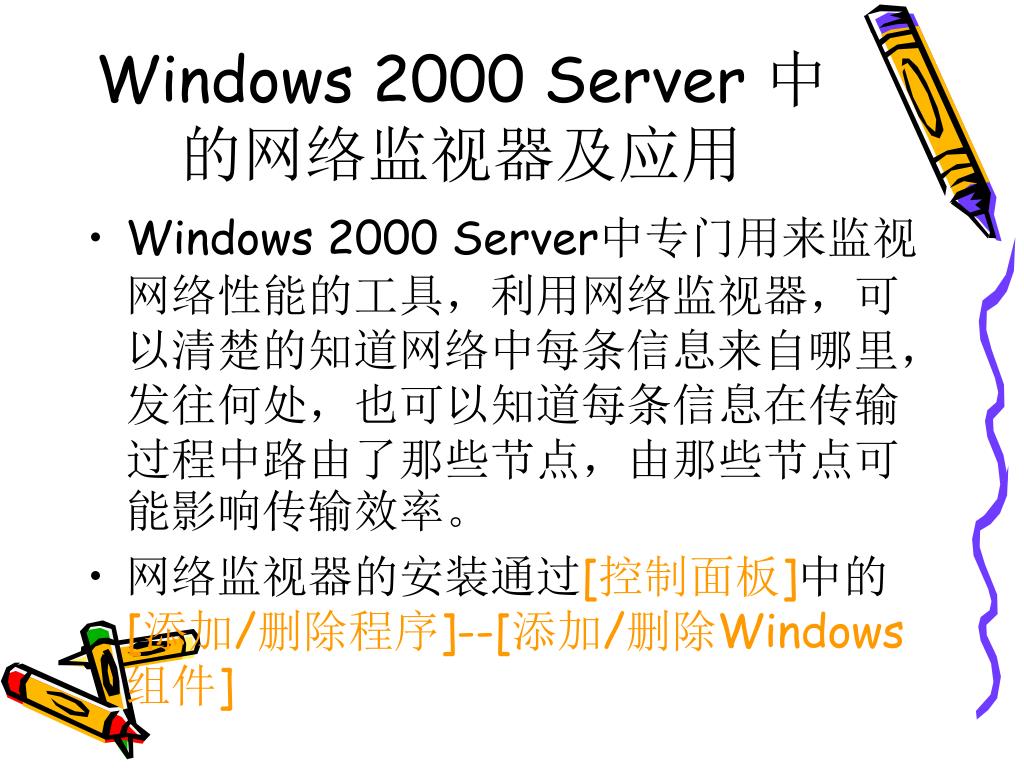

Windows 2000 Server 中的网络监视器及应用 • Windows 2000 Server中专门用来监视网络性能的工具，利用网络监视器，可以清楚的知道网络中每条信息来自哪里，发往何处，也可以知道每条信息在传输过程中路由了那些节点，由那些节点可能影响传输效率。 • 网络监视器的安装通过[控制面板]中的[添加/删除程序]--[添加/删除Windows组件]

网络监视器的功能 • 启动：开始→程序→管理工具→网络监视器 • 组成： • 图标区 • 会话统计区 • 机器统计区 • 综合统计区 • 应用：网络监视器主要用来捕捉网络数据，可以用来测试网线的最高传输速率、测试服务器的性能等。

Windows 2000 Server 的性能监视器及应用 • 性能监视器可以通过图像来形象地观察网络的性能数据，或者将数据保存在日志文件中以备日后分析用、或者生成有关网络性能的报表、或者当系统性能超过变化范围时激活相应的警报向网络管理员报警。

性能监视器的功能 • 性能监视器的相关概念 • 对象 • 计数器 • 启动：开始→程序→管理工具→性能 • 性能监视器的信息察看方式： • 图表方式 • 报警方式 • 日志方式 • 报表方式

性能监视器的应用 • 性能监视器主要监视以下对象 • CPU • 内存 • 磁盘系统 • 因特网

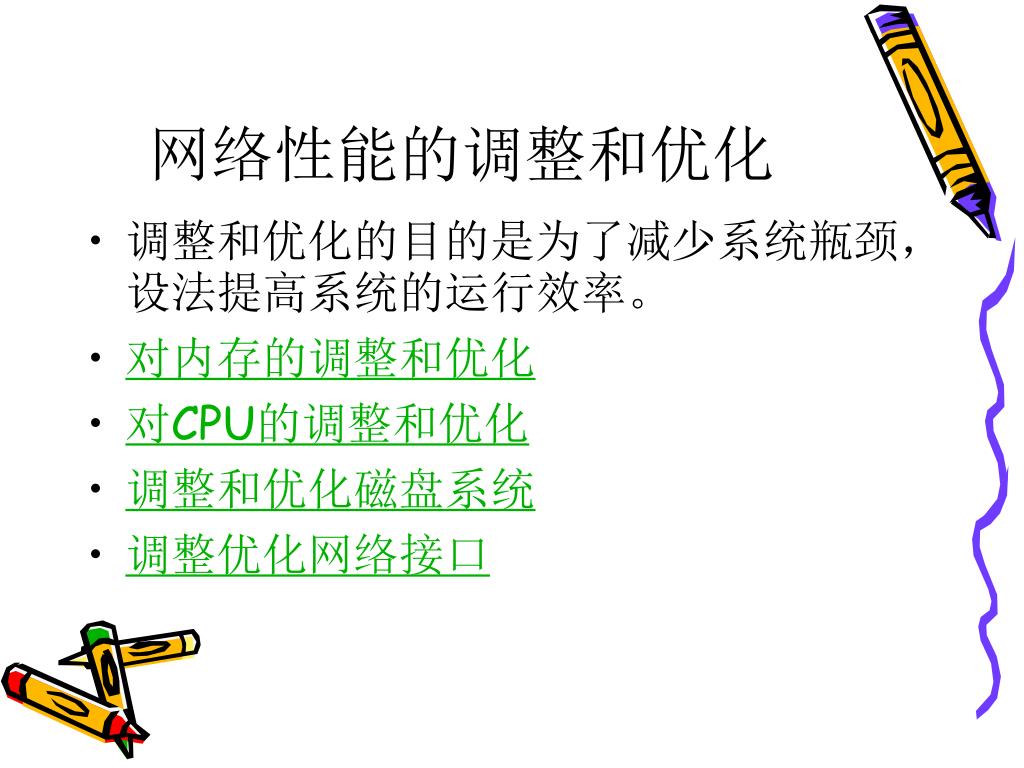

网络性能的调整和优化 • 调整和优化的目的是为了减少系统瓶颈，设法提高系统的运行效率。 • 对内存的调整和优化 • 对CPU的调整和优化 • 调整和优化磁盘系统 • 调整优化网络接口

对内存的调整和优化 • 基本概念 • 虚拟内存 • 内存漏洞 • 调整和优化 • 合理使用内存 • 确定还需要增加多少内存 • 内存升级

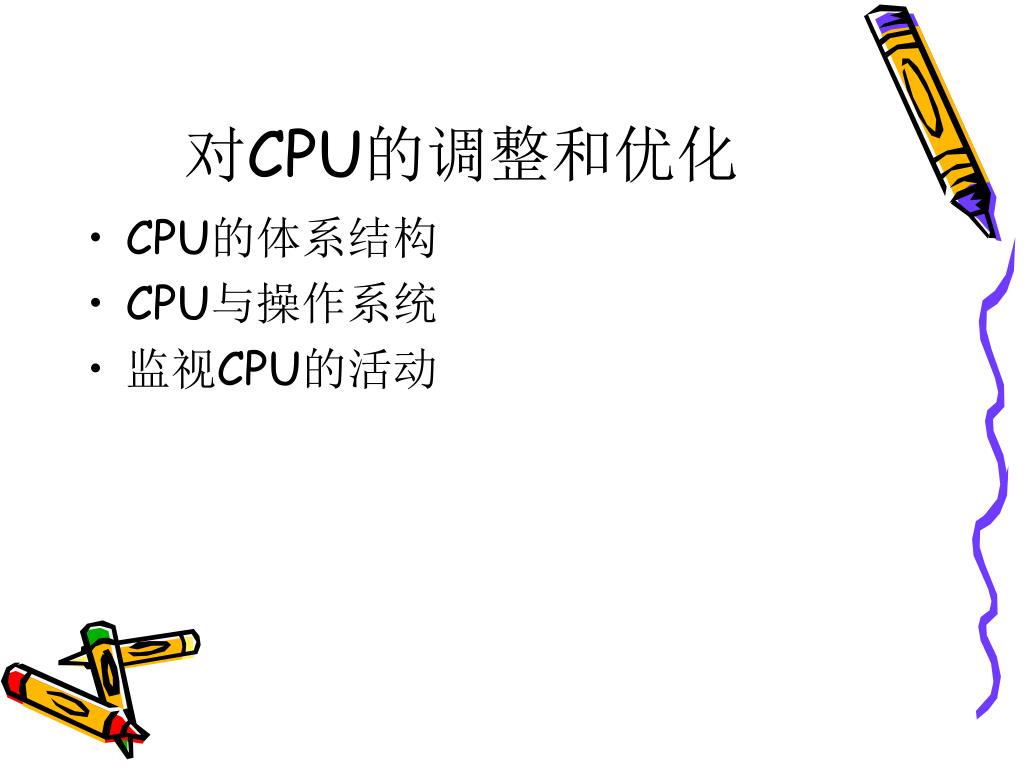

对CPU的调整和优化 • CPU的体系结构 • CPU与操作系统 • 监视CPU的活动

调整和优化磁盘系统 • 选择性能好的文件系统 • FAT、FAT32、NTFS • 选择先进的磁盘技术 • IDE • SCSI • 使用磁盘请求缓冲技术

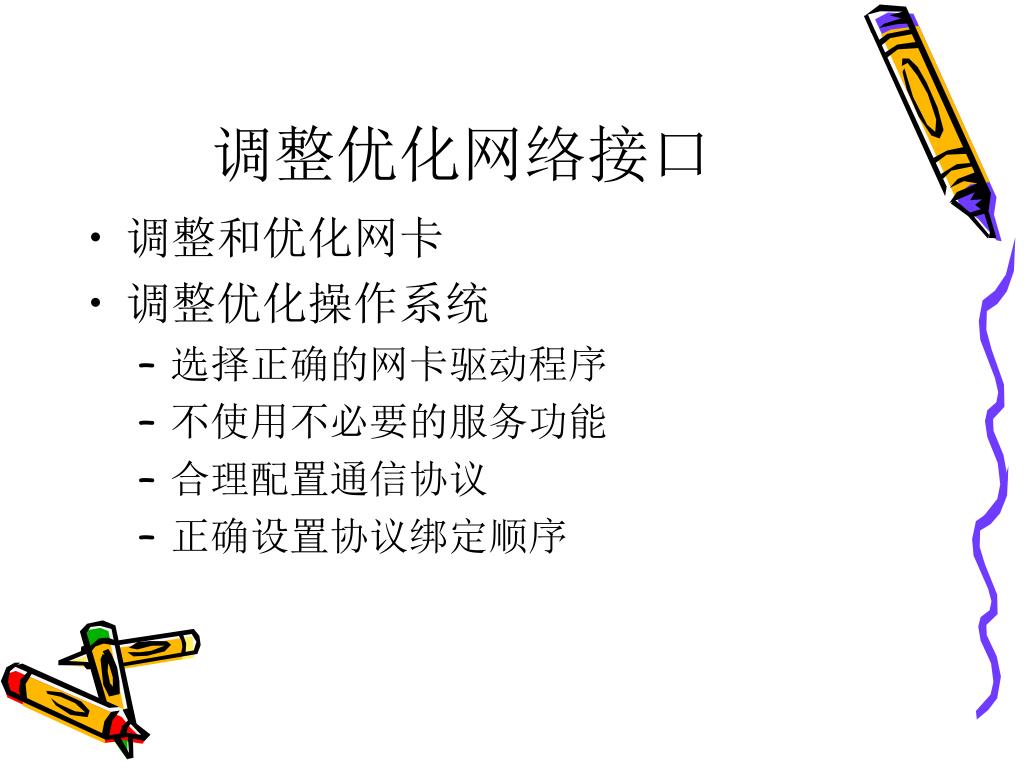

调整优化网络接口 • 调整和优化网卡 • 调整优化操作系统 • 选择正确的网卡驱动程序 • 不使用不必要的服务功能 • 合理配置通信协议 • 正确设置协议绑定顺序

几款系统测试程序的功能和应用 • Ping工具程序 • Ping是测试网络联接状况以及信息包发送和接收状况非常有用的工具，是网络测试最常用的命令。Ping使用ICMP协议向目标主机(地址)发送一个回送请求数据包，要求目标主机收到请求后给予答复，从而判断网络的响应时间和本机是否与目标主机(地址)联通。

ping [-t] [-a] [-n count] [-l length] [-f] [-i ttl] [-v tos] [-r count] [-s count] [[-j computer-list] | [-k computer-list]] [-w timeout] destination-list • 参数 • -t • 校验与指定计算机的连接，直到用户中断。 • -a • 将地址解析为计算机名。 • -n count • 发送由 count 指定数量的 ECHO 报文，默认值为 4。 • -l length • 发送包含由 length 指定数据长度的 ECHO 报文。默认值为 64 字节，最大值为 8192 字节。 • -f • 在包中发送“不分段”标志。该包将不被路由上的网关分段。 • -i ttl • 将“生存时间”字段设置为 ttl 指定的数值。 • -v tos • 将“服务类型”字段设置为 tos 指定的数值。 • -r count • 在“记录路由”字段中记录发出报文和返回报文的路由。指定的 Count 值最小可以是 1，最大可以是 9。 • -s count • 指定由 count 指定的转发次数的时间邮票。 • -j computer-list • 经过由 computer-list 指定的计算机列表的路由报文。中间网关可能分隔连续的计算机（松散的源路由）。允许的最大 IP 地址数目是 9 。 • -k computer-list • 经过由 computer-list 指定的计算机列表的路由报文。中间网关可能分隔连续的计算机（严格源路由）。允许的最大 IP 地址数目是 9 。 • -w timeout • 以毫秒为单位指定超时间隔。 • destination-list • 指定要校验连接的远程计算机。

Ipconfig工具程序 • Ipconfig.exe 包含在 Windows XP 中。此实用工具为您提供了与 TCP/IP 网络配置相关的诊断信息。Ipconfig 还可以接受多种动态主机配置协议 (DHCP) 命令，从而允许系统更新或发布其 TCP/IP 网络配置。

语法 • 适配器连接名称可以使用通配符（* 和 ?）。选项 • /? 显示帮助信息 • /all 显示全部配置信息 • /release 发布指定适配器的 IP 地址 • /renew 续订指定适配器的 IP 地址 • /flushdns 清除 DNS 解析器缓存 • /registerdns 刷新所有 DHCP 租约并重新注册 DNS 名称 • /displaydns 显示 DNS 解析器缓存的内容 • /showclassid 显示指定的适配器允许的所有 DHCP ClassId • /setclassid 修改 DHCP ClassId

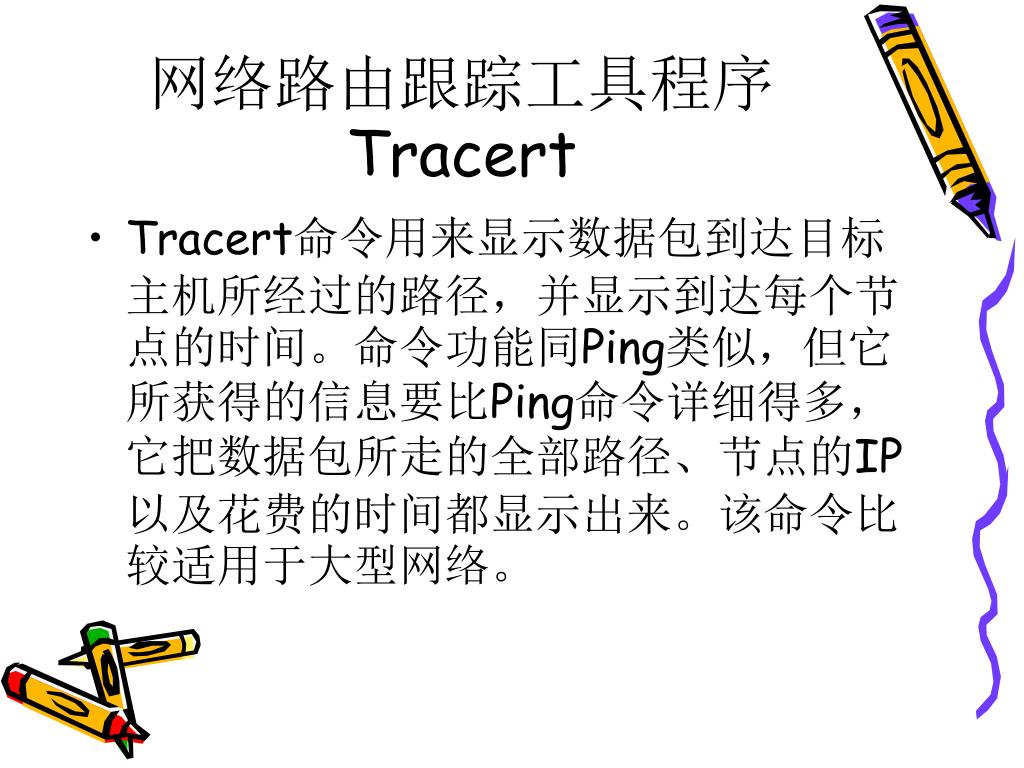

网络路由跟踪工具程序Tracert • Tracert命令用来显示数据包到达目标主机所经过的路径，并显示到达每个节点的时间。命令功能同Ping类似，但它所获得的信息要比Ping命令详细得多，它把数据包所走的全部路径、节点的IP以及花费的时间都显示出来。该命令比较适用于大型网络。

命令格式： • tracert IP地址或主机名 [-d][-h maximumhops][-j host_list] [-w timeout] • 参数含义： • -d 不解析目标主机的名字； • -h maximum_hops 指定搜索到目标地址的最大跳跃数； • -j host_list 按照主机列表中的地址释放源路由； • -w timeout 指定超时时间间隔，程序默认的时间单位是毫秒。

Netstat • Netstat命令可以帮助网络管理员了解网络的整体使用情况。它可以显示当前正在活动的网络连接的详细信息，例如显示网络连接、路由表和网络接口信息，可以统计目前总共有哪些网络连接正在运行。 • 利用命令参数，命令可以显示所有协议的使用状态，这些协议包括TCP协议、UDP协议以及IP协议等，另外还可以选择特定的协议并查看其具体信息，还能显示所有主机的端口号以及当前主机的详细路由信息。

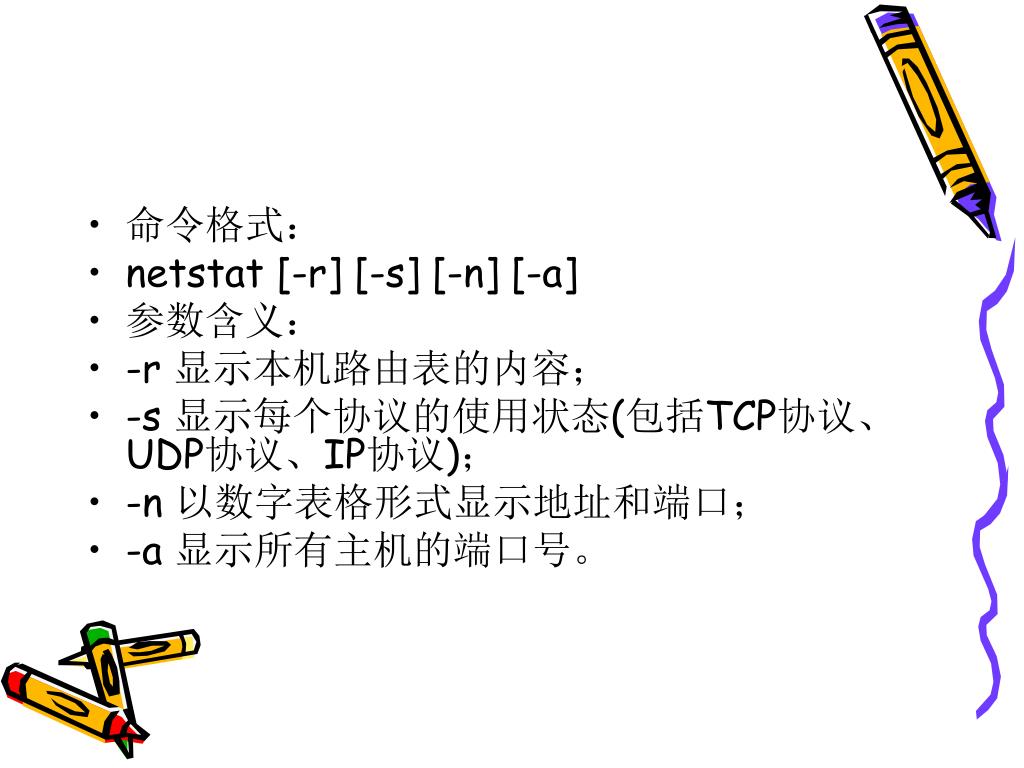

命令格式： • netstat [-r] [-s] [-n] [-a] • 参数含义： • -r 显示本机路由表的内容； • -s 显示每个协议的使用状态(包括TCP协议、UDP协议、IP协议)； • -n 以数字表格形式显示地址和端口； • -a 显示所有主机的端口号。
