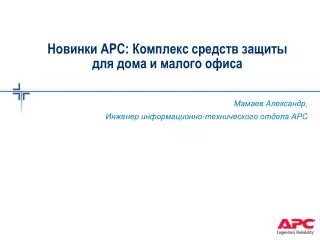

Новинки АРС: Комплекс средств защиты для дома и малого офиса

1. Новинки АРС: Комплекс средств защиты для дома и малого офиса Мамаев Александр, Инженер информационно-технического отдела АРС

2. Решения АРС:Переменный ток Дом / Офис Средний и Малый Бизнес Silcon DP300E Back-UPS Smart-UPS Symmetra Surge Arrest Back-UPS RS Smart-UPS RT Line-R Smart-UPS VT Критические приложения Серверы Персональные компьютеры Периферия

3. Защита рабочих станций.Back-UPS HS BH500INET Свойства: Мощность 500ВА(300w) Возможность настенного крепления устройства Ступенчатая аппроксимация синусоиды при работе от батареи 4 розетки IEC320 C13 с батарейной поддержкой Индикация нормальной и автономной работы, перегрузки изамены батарей, неисправности в сети электропитания, сетевого подключения Диапазон входного напряжения 180-266 ВПереустанавливаемый предохранитель «холодный старт» Коммуникационный порт – Ethernet (LAN port) Замена батарей пользователем Защита тел/факс/DSL-линий ; сетей10/100Base-T Ethernet; линий оборудования КТВ/кабельных модемов + Поставляется в комплекте ПО APC Back UPS HS Software Топология StandBy

4. Защита рабочих станций.Back-UPS ES BFxxx-GR • Свойства: • Мощность 350ВА (210Вт), 500ВА (300 Вт) • Ступенчатая аппроксимация синусоиды при работе от батареи • 3 розетки Shuko с батарейной поддержкой • 2 розетка Shuko с защитой от перенапряжения • Индикация нормальной работы, работа от батареи, замена батареи, перегрузка • Нижний порог перехода на батарею 160В/180В/196В • Переустанавливаемый предохранитель • «холодный старт» • Коммуникационный порт USB • Замена батарей пользователем в горячем режиме • Работа с PowerChute Personal Edition в Simple Signaling • Защита тел/факс/DSL линий • Поставляется в комплекте • ПО(USB:PC Personal Edition Windows 98/ME/2000/2003, • Mac OS) • Кабель USB Топология StandBy

5. Защита рабочих станций.Back-UPS ES BE525-RS Свойства: Мощность 525ВА (300w) Ступенчатая аппроксимация синусоиды при работе от батареи 3 розетки Shuko с батарейной поддержкой 1 розетка Shuko с защитой от перенапряжения Индикация нормальной и автономной работы, перегрузки и замены батарей Режим SmartBoost/SmartTrim: диапазон входного напряжения 160 - 280 В. Переустанавливаемый предохранитель «холодный старт» Коммуникационный порт/USB Замена батарей пользователем Работа с PowerChute Personal Edition Защита тел/факс/DSL линий Поставляется в комплекте ПО(USB:PC Personal Edition Windows 98/ME/2000/2003, Mac OS) Кабель USB Линейно-интерактивная топология Line Interactive

6. Защита рабочих станций.Back-UPS ES BE525-RS Линейно-интерактивная топология Line Interactive

7. Защита рабочих станций.Back-UPS RS BR1000I & 1500I Свойства: Мощность 1000ВАи 1500ВА (600w и 865w) Ступенчатая аппроксимация синусоиды при работе от батареи 6 розеток IEC320 C13 с батарейной поддержкой 2 розетки IEC320 C13 с защитой от перенапряжения Индикация нормальной и автономной работы, перегрузки изамены батарей Режим SmartBoost/SmartTrim: диапазон входного напряжения 175 - 295 В. Переустанавливаемый предохранитель «холодный старт» Коммуникационный порт/USB Замена батарей пользователем Для BR1500Iпредусмотрено подключение одной батареиBR24BP Работа с PowerChute Personal Edition в Simple Signaling Защита тел/факс/DSL линий и Защита сети 10/100Base-T Ethernet Поставляется в комплекте 3 кабеля для нагрузки ПО(USB:PC Personal Edition Windows 98/ME/2000/2003, Mac OS) Кабель USB Линейно-интерактивная топология Line Interactive BR24BP

8. SCxxxI Линейка Smart-UPS Малой мощности Экономичное решение • Свойства SC420I, SC620I • Мощность 420ВА, 620ВА • Ступенчатая аппроксимация синусоиды при работе от батареи • 3 розетки IEC320 C13 с батарейной поддержкой • 1 розетка IEC320 C13 с защитой от перенапряжения • Индикация нормальной и автономной работы, перегрузки и замены батарей • Режим DoubleBoost/SmartTrim: диапазон входного напряжения 151 - 302 В. • Переустанавливаемый предохранитель • «холодный старт» • Коммуникационный порт • Замена батарей пользователем • Работа с PowerChute BE в Smart Signaling (кроме темп-ры). • Защита Телефонной сети или сети 10/100Base-T Ethernet • Поставляется в комплекте: • 2 кабеля для нагрузки. • ПО PowerChute Business Edition для Windows 98/NT/2000/XP/2003 Novell NW/SCO Unix. Сигнальный кабель 940-0024 Защита недорогих серверов Line Interactive

9. Smart-UPS Преимущества • Отличное соотношение «цена/эффективность» • Широкийдиапазон работы без перехода в аварийный режим • Замена батарей пользователем в горячем режиме • Возможность подключения большого кол-ва нагрузки • Web card поставляется c Smart-UPS 5000VA

10. SCxxxRMI1U Линейка Smart-UPS Малой мощности Экономичное решение • Свойства SC250RMI1U, SC450RMI1U • Мощность 250ВА, 450ВА (замена серии Powerstack) • Размещение в стойке – 1U • Ступенчатая аппроксимация синусоиды при работе от батареи • 4 розетки IEC320 C13 с батарейной поддержкой • Индикация нормальной и автономной работы, перегрузки и замены батарей • Режим DoubleBoost/SmartTrim: диапазон входного напряжения 151 - 302 В. • Переустанавливаемый предохранитель • «холодный старт» • Коммуникационный порт • Замена батарей пользователем • Работа с PowerChute BE в Smart Signaling (кроме темп-ры). • Защита Телефонной сети или сети 10/100Base-T Ethernet • Поставляется в комплекте: • 2 кабеля для нагрузки. • ПО PowerChute Business Edition для Windows 98/NT/2000/XP/2003 Novell NW/SCO Unix. Сигнальный кабель 940-0024 Защита недорогих серверов Line Interactive

11. Smart UPS Line Interactive SUMxxxxRMXLI2U • Свойства SUM1500RMXLI2U, SUM3000RMXLI2U • КМ=0.95, 1425Вту 1500Ваи 2850Вт at 3000Ва • высота 2U (чистая синусоида при работе от батареи) • 9 розеток IEC320 C13 для 1500 модели • 7 розеток IEC320 C13 + 1 IEC320 C19 для 3000 модели • Вход - IEC320 C14 для 1500, IEC320 C20 для 3000 • Индикация нормальной и автономной работы, перегрузки, замены батарей, заряда батарей, напряжения в сети, нагрузки, обходной режим • Режим DoubleBoost/SmartTrim: диапазон входного напряжения • 151 - 295 В. • переустанавливаемый предохранитель • «холодный старт», коммуникационный порт • Замена силового модуля и модуля батарей пользователем в горячем режиме • Встроенная карта сетевого управления • Встроенные функции удаленного управления силовыми каналами (3 группы выходных розеток) • Работа с PowerChute в Smart Signaling • Возможно подключение до 10 батареи SUM48RMXLBP2U • Поставляется в комплекте: • 4 кабеля для нагрузки, разборная розетка IEC320 C14 • 2 входных кабеля с IEC320 C19 (для 3000 модели) • ПО PCBE для Windows 98/NT/Novell NW/SCO Unix • Сигнальный кабель 940-0024, USB кабель (специальный)

12. Smart UPS Line Interactive SUMxxxxRMXLI2U Модульное, универсальное, масштабируемое по времени автономной работы решение для защиты приложений, требующих повышенного уровня доступности. Встроенный bypass (ручной и автоматический) Модульные силовой и батарейный блоки– Снижают время восстановления системы до нескольких минут Модуль батареи Силовой модуль Три группы розеток с удаленным управлением

13. Оборудование для портативных компьютеров. Universal Notebook Battery (универсальная батарея для ноутбуков) Свойства: Универсальность (использование со всеми моделями ноутбуков) Сверхлёгкая конструкция (менее 1кг.) Продолжительное время работы (до 8 дополнительных часов) Комплектность: Батарея, Шнур питания батареи, Комплектпереходных штепселей, Инструкции, Гарантийная карточка, Этикетка с указаниями напряжений, Резиновые ножки UPB80I

14. Оборудование для портативных компьютеров. TravelPower (портативный адаптер) Свойства: Преобразователь напряжения для одновременной зарядки ноутбуков, моб. телефонов, «наладонников» используя сеть пер тока 230в или бортовую сеть пост. тока 12в автомобиля или самолета. Перем. напр 230в или Пост. напр 12в -> Пост. напр: 1) 15в-20в для ноутбука через комплект переходников. 2) 2 USB разьема с напр 5в для USB зарядников.(зарядники продаются отдельно) Мощность 75 Вт Вес <500г Защита от скачка напряжения Индикация нормальной работы Гарантия 1 год Комплектность: Набор вилок для подключения к сети 230в Набор наконечников для подключения к ноутбуку Набор для подключению в сети автомобиля и самолета TPA90DCI

15. Оборудование для портативных компьютеров.TravelPower™ Case

16. Построение распределённой защиты.Сетевые фильтры Высокоэффективная защита SurgeArrest Performance Свойства: Входной кабельс повотором 180° Макс ток нагрузки - до 10А Розетоки питания с заземлением включаемые/невкл-е Защитные шторки Место для размещения кабеля питания Индикация нормальной работы/правильности подключения/ перегрузка Биметаллический переустанавливаемый предохранитель Фильтрация ВЧ шумов Возможность установки адаптеров V – видео, N – сеть, T – телефон В комплекте соответственно: 10/100Base-T кабель – 1.8м Коаксиальный кабель – 1.8м Телефонный кабель – 1.8м PF8VNT3-RS Пропускаемое напряжени: <15% Макс ток имп:40кА/30кA/93kA(max) Макс энерг. импульса: 3525 Дж Подавление шумов: 70 Дб Длина кабеля – 3м, Гарантия – 5л Эффективная защита для SOHO SurgeArrest Home/Office PH6VT3-RS PH6T3-RS Пропускаемое напряжени: <10% Макс ток импульса:48кА/26кA Макс энерг. импульса: 2030 Дж Подавление шумов: 50 Дб Длина кабеля – 2.4м, Гарантия – 5л

17. Построение распределённой защиты.Сетевые фильтры Свойства: Входной кабель 1.8м с повотором 180° Макс ток нагрузки - до 10А/16A (P1-RS) Розетоки питания с заземлением включаемые Защитные шторки Место для размещения кабеля питания Индикация нормальной работы/правильности подключения Биметаллический переустанавливаемый предохранитель Фильтрация ВЧ шумов Возможность установки адаптеров V – видео,T - телефон В комплекте соответственно: Коаксиальный кабель – 1.8м Телефонный кабель – 1.8м P5BV-RS Базовая защита SurgeArrest Essential P5BT-RS P5B-RS Пропускаемое напряжени: <15% Макс ток импульса:13кА/13кA/26kA (max) Макс энерг. импульса: 960 Дж Подавление шумов: 20 Дб P1-RS

18. Комплекс для МСБ Smart-UPS Symmetra Silcon 2000 - 80000 ВА Модульность 250 - 40000 ВА 10000 - 4200000 ВА Управление

19. Smart-UPS VT Smart-UPS VT Качественная Защита трехфазного электропитанияс наращиваемым временем работы от батарей для небольших ЦОД, производственных линий, систем АСУ ТП • Smart UPS VT, 10, 15, 20, 30, 40 кВА (3:3) • Расчетный КМ нагрузки до 0.8 • Неограниченный коэфф. формы тока нагрузки • Диапазон рабочих напряжений: 304-477 В • Диапазон рабочей частоты на входе: • 47-53/57-63 Гцв режиме синхронизации с входом • 40-70 Гц в режиме коррекции частоты • КНИ вх < 5%, PF=0.98 • КПД: • 10 кВА: 94% при нагрузке 50%, до 95.7% • 15 кВА: 95.7% при нагрузке >50% • 20 кВА: >95.3% при нагрузке >50% • 30 и 40 кВА: 96.4% при нагрузке >50% • Отдельный ввод линии байпаса • Повышение коэффициента готовности за счет сокращения среднего времени восстановления системы

20. Smart UPS VT, модели • Узкий корпус (ширина 351 мм): • Модели мощностью 10, 15 и 20 кВА могут поставляться в узком корпусе • Максимальное количество батарейных линеек в узком корпусе – 2 шт. • Модели: • SUVT10KH1B2S – 10 кВА, 1 линейка батарей, расширяется до 2 линеек батарей • SUVT10KH2B2S – 10 кВА, 2 линейки батарей • SUVT15KH1B2S – 15 кВА, 2 линейки батарей • SUVT20KH1B2S – 20 кВА, 2 линейки батарей • Широкий корпус (ширина 523 мм): • Весь диапазон моделей может поставляться в широком корпусе • Максимальное количество батарейных линеек – 4 шт. • Модели: • SUVT10KHxB4S – 10 кВА, расширяется до 4 линеек батарей, x – количество батарейных линеек в комплекте поставки, может быть от 1 до 4 • SUVT15KHxB4S -- 15 кВА, расширяется до 4 линеек батарей, x – количество батарейных линеек в комплекте поставки, может быть от 2 до 4 • SUVT20KHxB4S -- 20 кВА, расширяется до 4 линеек батарей, x – количество батарейных линеек в комплекте поставки, может быть от 2 до 4 • SUVT30KHxB4S -- 30 кВА, расширяется до 4 линеек батарей, x – количество батарейных линеек в комплекте поставки, может быть 3 или 4 • SUVT40KH4B4S -- 40 кВА, 4 линейки батарей в комплекте поставки

21. Smart-UPS VT Преимущества Smart-UPS VT Экономичное решение • Малая занимаемая площадь, простота доступа к терминалам электрического подключения, автоматическое определение рабочего напряжения и частоты упрощают инсталляцию и снижают затраты на пуско-наладочные работы • Простота обслуживания • Масштабируемые батареи с возможностью горячей замены и ремонт на уровне модулей упрощают обслуживание и снижают среднее время восстановления системы после сбоя (MTTR) • Высокая готовность • Независимый ввод байпасной линии, встроенный переключатель сервисного байпаса и модульная конструкция повышают коэффициент готовности системы • Управляемость • В составе системы поставляется плата сетевого управления с системой мониторинга окружающей среды

22. торможение:до -5g торможение: 200 – 0 км/ч 2 секундыи 55 метров FORMULA ONE Мощность/вес: 1.5 л.с./кг Where High-Tech Meets Emotions Замена колес: 3 сек Двигатель: ~ 890 л.с. при 18‘500 об/мин Разгон: 0 – 100 км/чза 2.6 сек или 37 м Угловое ускорение:до 4g (спортивный автодо 1.3g)

23. F1 – в чем секрет успеха • мощность • шины • аэродинамика • водитель

24. Расчет аэродинамики Аэродинамическая труба Компьютерный расчет CFD

25. Аэродинамическая труба • Технические данные • Диаметр 9.4 м • 15 m2 Cross-Section in Test Section • Tandem and Full Size Testing • Steel Belt Rolling Road 0-80 m/s • поворотная платформа +/- 10 Deg.

26. Преимущества Computational Fluid Dynamics • Понимание аэродинамических процессов • Нет физических ограничений • Любые сценарии • Экономичный вариант • Получение диаграмм взаимосвязи объема, поверхностей, скорости, давления, температуры

27. Albert • 530 процессоров 64-bit Opteron • Память 1T/b Ram, 21T/b Storage • 2,322,000,000,000 операций/секунду • 350 x 1u Dalco серверров • Потребление каждого сервера 250W • Потребление шкафа (35 серверров) 8.75кВт

28. Сложности проекта Sauber • Ограниченное пространство • Компоненты кластера не могут быть территориально разделены • Время развертывания – 10 недель • Тепловыделение – 9 кВт на шкаф

29. Ограниченное пространство

30. Время развертывания – график F1 Time to deploy

31. Решения для сверх компактных приложений Integrated Rack Cooling System Секция теплообменника с «горячей заменой» Повышение отказоустойчивости Схема контроля задымления Своевременное предупреждение Схема пожаротушения (газ) Отключение только 1го шкафа Вентиляторы N+1 Повышение отказоустойчивости Управление Возможность управления и контроля параметров удаленно через web интерфейс Герметичный шкаф Ограничивает контакт с внешней средой Воздушные фильтры Удаление пыли Датчик появление воды Своевременное предупреждение Горизонтальное воздушные потоки Подача холодного воздуха к любой точке Электромагнитный замок со смарткартой Ограничение доступа

32. Преимущества решения для Sauber-Petronas • HDCE – охлаждение до 15 кВт на шкаф • 35 серверов в одном шкафу – 100% резервирование на уровне шкафа • Скорость внедрения – 1 день! • Занимаемая площадь – 12м²

33. Albert

34. Аэродинамическая труба и ISX APC HDCE

35. Подключение

36. СНГ 2004: >1000 серверных комнат > 100 ЦОД среднего уровня 4 крупных ЦОД

37. Вопросы? Информация по адресу: 1) www.apc.com www.apc.ru 2) Служба технической поддержки АРС Apcrustech@apc.com 8 095 9167166 8 800 200 2722 (или 8 800 200 APCC) - бесплатно 3) Сервисный центр АРС (Москва) 8 095 7339636/37 4) Телефоны представительств в странах СНГ: Москва 8 095 9299095 Санкт-Петербург 8 812 9676799 Новосибирск 8 3832 277999 Киев 380 44 494 2107 Алматы 3272 585030
