Γλώσσες Περιγραφής Υλικού

1. Γλώσσες Περιγραφής Υλικού

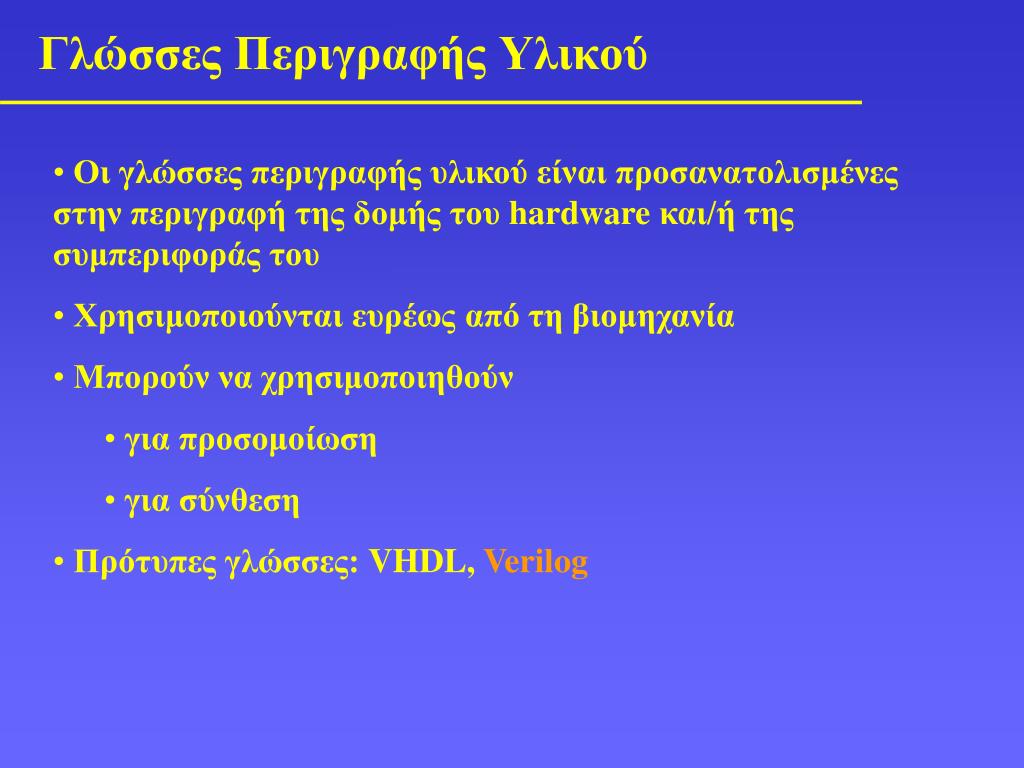

2. Γλώσσες Περιγραφής Υλικού • Οι γλώσσες περιγραφής υλικού είναι προσανατολισμένες στην περιγραφή της δομής του hardware και/ή της συμπεριφοράς του • Χρησιμοποιούνται ευρέως από τη βιομηχανία • Μπορούν να χρησιμοποιηθούν • για προσομοίωση • για σύνθεση • Πρότυπες γλώσσες: VHDL, Verilog

3. Περιγραφή υπομονάδων • Συντακτικό: 100 περίπου κωδικές λέξεις (input, output, wire, and, or, not κλπ) • // σχόλια • Κενά διαστήματα αγνοούνται – διάκριση πεζών, κεφαλαίων • Βασικό δομικό στοιχείο: υπομονάδα (module) • Δηλώνεται με module .. endmodule

4. Verilog – περιγραφή δομής // Description of simple circuit module smpl_circuit(A, B, C, x, y); input A, B, C; output x, y; wire e; and g1(e, A, B); not g2(y, C); or g3(x, e, y); endmodule

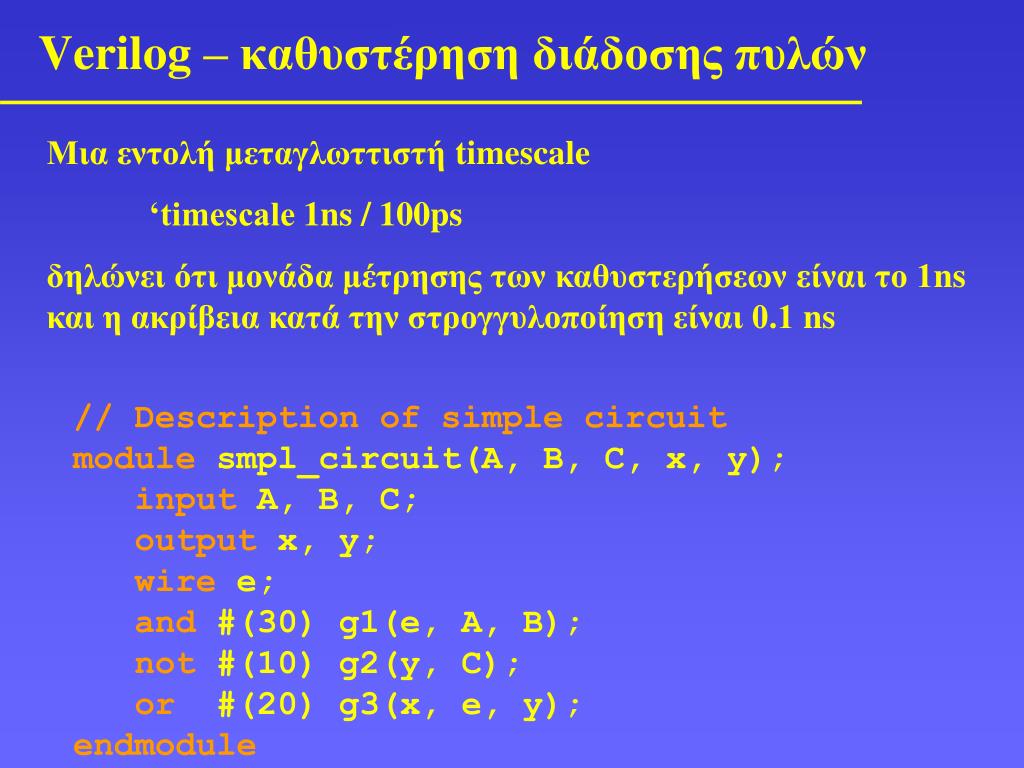

5. Verilog – καθυστέρηση διάδοσης πυλών Μια εντολήμεταγλωττιστή timescale ‘timescale 1ns / 100ps δηλώνει ότι μονάδα μέτρησης των καθυστερήσεων είναι το 1ns και η ακρίβεια κατά την στρογγυλοποίηση είναι 0.1 ns // Description of simple circuit module smpl_circuit(A, B, C, x, y); input A, B, C; output x, y; wire e; and #(30) g1(e, A, B); not #(10) g2(y, C); or #(20) g3(x, e, y); endmodule

6. Verilog – stimulus // Stimulus module stimcircuit; reg A, B, C; wire x, y; smpl_circuit cwd(A,B,C,x,y); initial begin A=1’b0; B=1’b0; C=1’b0; #100 A=1’b1; B=1’b1; C=1’b1; #100 $finish; end endmodule

7. Verilog – εφαρμογή δοκιμαστικής εισόδου • Μον.Χρόνου Είσοδος Έξοδος • (ns) A B C y e x • Αρχικά - 0 0 0 1 0 1 • 100 1 1 1 1 0 1 • 110 1 1 1 0 0 1 • 120 1 1 1 0 0 1 • 130 1 1 1 0 1 0 • 140 1 1 1 0 1 0 • 150 1 1 1 0 1 1

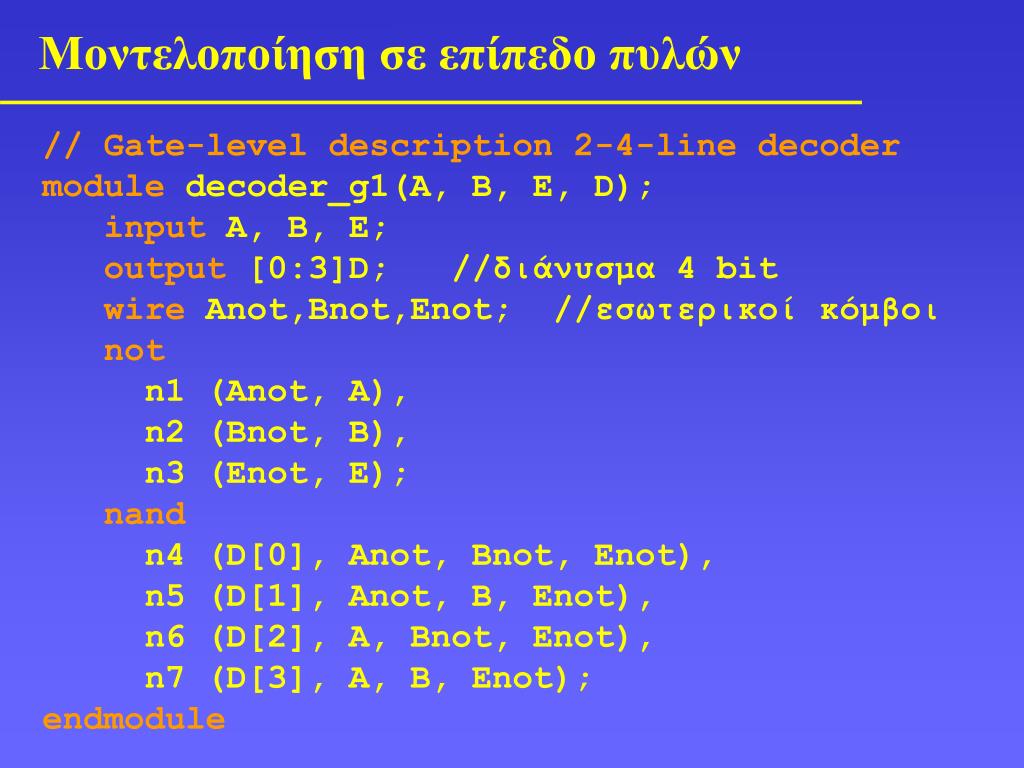

8. Μοντελοποίηση σε επίπεδο πυλών // Gate-level description 2-4-line decoder module decoder_g1(A, B, E, D); input A, B, E; output [0:3]D; //διάνυσμα 4 bit wire Anot,Bnot,Enot; //εσωτερικοί κόμβοι not n1 (Anot, A), n2 (Bnot, B), n3 (Enot, E); nand n4 (D[0], Anot, Bnot, Enot), n5 (D[1], Anot, B, Enot), n6 (D[2], A, Bnot, Enot), n7 (D[3], A, B, Enot); endmodule

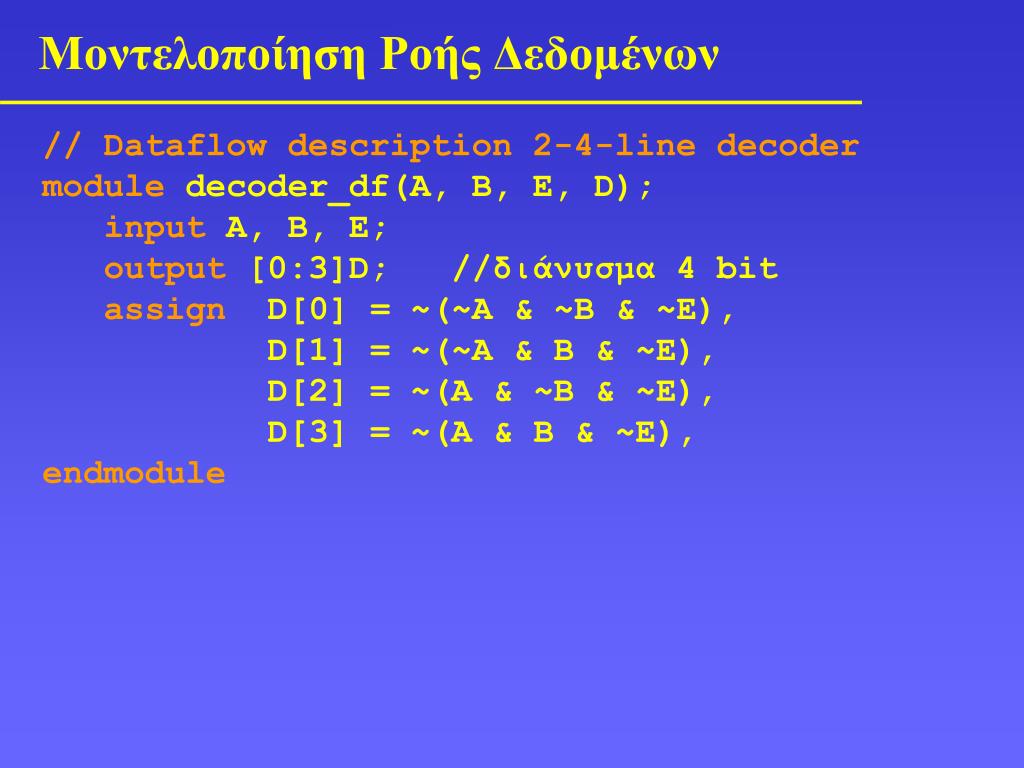

9. Μοντελοποίηση Ροής Δεδομένων // Dataflow description 2-4-line decoder module decoder_df(A, B, E, D); input A, B, E; output [0:3]D; //διάνυσμα 4 bit assign D[0] = ~(~A & ~B & ~E), D[1] = ~(~A & B & ~E), D[2] = ~(A & ~B & ~E), D[3] = ~(A & B & ~E), endmodule

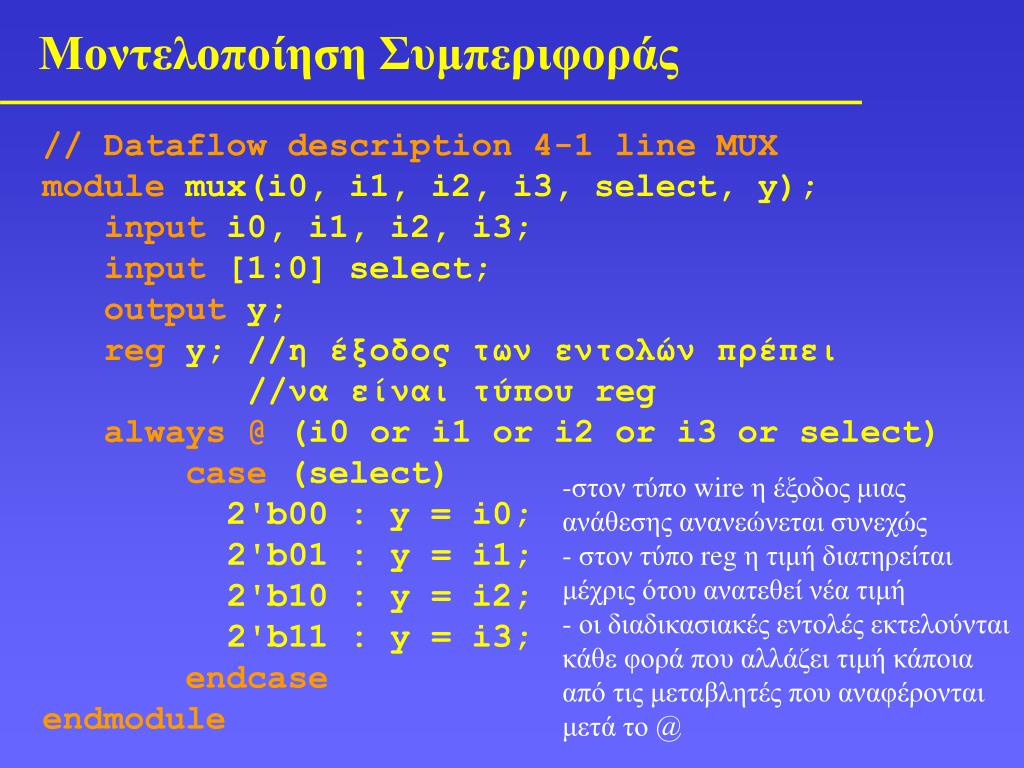

10. Μοντελοποίηση Συμπεριφοράς // Dataflow description 4-1 line MUX module mux(i0, i1, i2, i3, select, y); input i0, i1, i2, i3; input [1:0] select; output y; reg y; //η έξοδος των εντολών πρέπει //να είναι τύπου reg always @ (i0 or i1 or i2 or i3 or select) case (select) 2'b00 : y = i0; 2'b01 : y = i1; 2'b10 : y = i2; 2'b11 : y = i3; endcase endmodule • στον τύπο wire η έξοδος μιας ανάθεσης ανανεώνεται συνεχώς • στον τύπο reg η τιμή διατηρείται μέχρις ότου ανατεθεί νέα τιμή • - οι διαδικασιακές εντολές εκτελούνται κάθε φορά που αλλάζει τιμή κάποια από τις μεταβλητές που αναφέρονται μετά το @
