人为双折射

人为双折射. 某些各向同性媒质本不产生双折射现象，但受外界作用（如受机械力、电场、磁场等）时，变成各向异性媒质，并产生双折射现象。. 还有些各向异性媒质，受到外界作用时，会改变其双折射性质。. 这种在人为的条件下，使媒质产生或改变其双折射的现象，称为人为双折射现象。. 人为双折射现象及其应用. 光弹性效应. 应 力 双 折 射. 光 弹 性 效 应. F. F. 应 力 双 折 射. 光 弹 性 效 应. 机械应力作用产生的各向异性. F. F. 施压方向形成光轴. 双折射与应力成正比. 用于应力分析研究. 偏振片 1. 有机玻璃模型. 施压.

duff
Download Presentation

人为双折射

An Image/Link below is provided (as is) to download presentation Download Policy: Content on the Website is provided to you AS IS for your information and personal use and may not be sold / licensed / shared on other websites without getting consent from its author. Content is provided to you AS IS for your information and personal use only. Download presentation by click this link. While downloading, if for some reason you are not able to download a presentation, the publisher may have deleted the file from their server. During download, if you can't get a presentation, the file might be deleted by the publisher.

E N D

Presentation Transcript

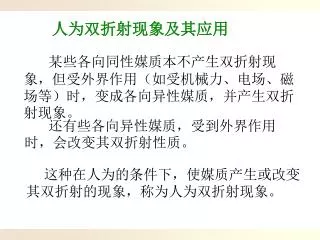

  1. 人为双折射 • 某些各向同性媒质本不产生双折射现象，但受外界作用（如受机械力、电场、磁场等）时，变成各向异性媒质，并产生双折射现象。 还有些各向异性媒质，受到外界作用时，会改变其双折射性质。 这种在人为的条件下，使媒质产生或改变其双折射的现象，称为人为双折射现象。 人为双折射现象及其应用

  2. 光弹性效应 应 力 双 折 射 光 弹 性 效 应 F F 应 力 双 折 射 光 弹 性 效 应 机械应力作用产生的各向异性 F F 施压方向形成光轴 双折射与应力成正比 用于应力分析研究 偏振片1 有机玻璃模型 施压 偏振片2 应力双折射显示的偏振光干涉条纹

  3. 克尔效应 电 致 双 折 射 电 致 双 折 射 1. 克尔效应 ( t V ) 接入极间电压，使两极板间产生电场，液体变成各向异性媒质，并产生双折射，系统末端有光输出，其响应极快，信号频率可高达 10 Hz ,能用作高速“光阀门”。 + V t 10 偏振片1 偏振片2 在装有平行板电容器的透明盒内，充以某种特定的液体（如硝基苯）

  4. 泡克耳斯效应 透明电极 压电晶体 电 致 双 折 射 透明电极 电 致 双 折 射 K D P ( t V ) KDP的双折射与外加场强成正比。系统的输出光强，可由加在晶体电极线路上的信号电压调制，其响应极为迅速，信号频率可高达3 10 Hz 。 除可作高速光阀门外，还可作高速电光调制器。 + V 10 t 2. 泡克耳斯效应 偏振片1 偏振片2 KDP（磷酸二氢钾）是一种无对称中心的晶体，沿某一特定方向施加电场后，在晶体内能对某种方向的入射光产生双折射
