第 3 章数码管显示

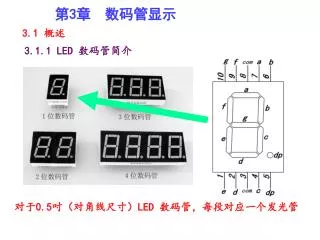

第3章数码管显示 3.1 概述 3.1.1 LED 数码管简介对于0.5吋（对角线尺寸）LED 数码管，每段对应一个发光管

3.1.2 数字和字符的数码管显示图样

3.1.3 共阳和共阴数码管 共阳极：点亮时加高电平共阴极：点亮时加低电平段码：高电平驱动段码：低电平驱动

3.2 数码管显示 3.2.4 静态显示和动态显示静态显示每个数码管有独立的驱动电路，亮度高电路复杂，编程容易。 3位共阳极数码管静态显示公共极直接接+5V电源独立的段码驱动电路 (在“串口应用”讲解)

3.2.4 静态显示和动态显示 动态显示所有数码管的段码共有一套驱动电路采用扫描显示。亮度稍低，电路简单，编程复杂， CPU实时扫描显示占用CPU的时间。以4位共阳极数码管动态显示为例 ▶视频

送1的段码 送2的段码送4的段码送3的段码共阳极数码管动态显示“1234”的过程（位扫描）一个扫描周期 1 0 0 0 0 1 0 0 0 0 1 0 0 0 0 1

使用公共教室，必须先下课，再上课，有一个“间隙”，否则会怎样？使用公共教室，必须先下课，再上课，有一个“间隙”，否则会怎样？消隐——扫描切换时，先灭掉“当前显示的数码管”，然后送下一位的段码，再点亮下一位数码管

依次驱动（扫描）公共极 动态显示电路 8路OC反相器，驱动电流>100mA（267页）外接感性负载（电动机/继电器）时,接负载电源 3/8在内部是接在一起的，所以可任意接一个就可以了相对应的段码接在一起排电阻，作用限流

为了正确显示段码与位码必须同步！ 动态显示反相 0 1 0 101 P2口送“8的反相”的段码 P0口“位”码 00000001 00000001 00000001 00000001 11111110 同时送“8”段码：00000001，哪一个显示“8”呢？反相器

消隐消隐信号 0 1 0 0 0 0 101 101 111 消隐信号 00000001 00000001 00000001 00000001 11111110 无论段码如何，因为所有阳极都是低电平，所以全灭

编写程序程 C语言知识：宏（47页）宏定义的一般格式： #define 宏名字符串或数字宏定义就是用宏名代替一个字符串，也就是简单的替换。不是必须的，但更便于编写、修改、理解程序。上述宏定义后 P_duan和P2就是等效的，好处是：读程序时，P_duan的意义更清晰，表示段码驱动端口的意思。如果想改为其他端口，只需修改宏定义即可，而不必“修改程序”。

C语言知识：一维数组（56页） 为了便于访问将同一类型数据的有序集合——数组。数组的定义方式为：类型数组名[常数]; 这两数组均为一组常数定义为code,存储在程序存储器(ROM)中，定义为data，存储在内存中，是不合理的！！

复制段码表的获取可通过“LED段码查询”实现。

将x的千/百/十/个位的段码存入nx[]中 动态显示x的千/百/十/个位 “取余”

填写“显示数组”程序 将x的千/百/十/个位的段码存入nx[]中 “取余” X=1234

利用循环语句填写“显示数组”程序及框图 i=0 i<4? ☞? 否是取出X的最低位 X除以10 i++ 先处理最低位比较方便,特别是使用循环语句时，也节省内存。处理完个位，就可以”舍掉”个位(除以10)…… X=1234 显示数组:nx[4]={千位,百位,十位,个位}

动态显示程序 ☞程序框图

i=0 （显示千位）执行必要的程序 i<4? 否是消隐先送i位的段码再送i位的位码（扫描i位）显示i位延时 i+1(下一位) i=0,1,2,3时,分别显示千/百/十/个位

i=0 （显示千位）执行必要的程序 i<4? 否是消隐先送i位的段码再送i位的位码（扫描i位）显示i位延时 i+1(下一位) 再次进入for循环——动态显示 i=4时，跳出for循环执行必要的程序，对于本例，没有任何其他程序，只有动态显示功能

i=0 （显示千位）执行必要的程序 i<4? 处于消隐状态,所以位的COM无效否是消隐先送i位的段码再送i位的位码（扫描i位）显示i位延时 i+1(下一位) 动态显示:必须反复执行虽然送出第i位的段码但位码送出之前，仍处于消隐状态，第i位不亮。程序执行到这儿,才显示第i位的数字 ☞交换一下会怎样？

这两个“动作”能否交换次序？ 结论：不可以，这就是“序” i=0 （显示千位）执行必要的程序 i<4? 否是消隐先送i位的位码（扫描i位）再送i位的段码显示i位延时 i+1(下一位) 第i位的COM有效，点亮了第i位，而第i位的段码没有送出,这样就把第（i-1）的数字瞬间显示在了第i位上啦，起不到消隐的目的。程序执行到这儿,才将第i位的数字显示第i位上 ▶视频

第 3 章 数码管显示
