  1. 第七章路由协议原理

  2. 通过查找路由表确定到达目标网络的路径， 进行转发。为此，路由器必须： 发现所有可能的路径 选择最佳路径 维护和管理路由表 什么是路由？

  3. 什么是路由？ • 通过查看其活动接口的IP地址和网络号，自动生成直连路由 • 必须学习到达非直连网络的路由（静态路由和动态路由）

  4. 静态路由 由网络管理员手工输入到路由器中的路由信息 不能适应网络拓扑结构及流量的变化 动态路由 通过路由选择协议自动学习到的路由 根据网络拓扑或流量的变化，路由协议会自动调整路由信息 静态路由和动态路由

  5. 静态路由优缺点 • 优点： • 1、对路由器CPU没有管理性开销 • 2、在路由器间没有带宽占用 • 3、增加安全性 • 缺点： • 1、必须真正了解网络拓扑 • 2、对于新添网络配置繁琐 • 3、对于大型网络工作量巨大 适用于中、小型的网络，网络不发生频繁变化的场合

  6. 静态路由配置命令 Router(config)#ip routenetwork [mask] {address | interface}[distance] [permanent] • 省略子网掩码则使用分类网络默认的子网掩码 • 任何时候指定下一跳路由器IP地址都是允许的，但对于点到点链路也可以指定输出接口 • 可任意改变静态路由的管理距离。若忽略，则使用静态路由默认的管理距离（1或0） 静态路由的删除： 2501(config)#no ip route 172.16.1.0 255.255.255.0

  7. 静态路由实例 • 这里仅配置了一条单方向的路由，您还必须配置一条相反方向的路由 Stub Network：末端网络（或称为叶子节点）

  8. 静态路由实例 • 使用缺省路由，末端网络可以到达位于路由器A以外的网络

  9. 缺省静态路由 • 缺省路由就是在没有找到任何匹配的路由项情况下，才使用的路由。即只有当无任何合适的路由时，缺省路由才被使用。 • 在路由表中，缺省路由以到网络0.0.0.0（掩码为0.0.0.0）的路由形式出现。 • 缺省路由，通常用于stub network的外出连接，安全性不好。 • Router(config)#ip route 0.0.0.0 0.0.0.0 s0

  10. IP Classless 命令 • 在使用了缺省路由时，必须添加ip classless命令。 • Enabled by default in Cisco IOS Software Release 11.3 and later.

  11. 验证静态路由的配置 router#show ip route Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, * - candidate default U - per-user static route Gateway of last resort is 0.0.0.0 to network 0.0.0.0 10.0.0.0/8 is subnetted, 1 subnets C 10.1.1.0 is directly connected, Serial0 S* 0.0.0.0/0 is directly connected, Serial0

  12. 10.120.2.0 172.16.1.0 E0 S0 172.17.3.0 NetworkProtocol DestinationNetwork Exit Interface ConnectedRIPIGRP 10.120.2.0172.16.1.0172.17.3.0 E0S0S1 什么是路由协议？ • 路由协议 用于路由器选择路径和管理路由表（提供交通线路信息） • 一旦选择了一条路径后，路由器将路由被路由协议（数据包的运输工具） 被路由协议：IP，IPX…… 路由协议： RIP, IGRP……

  13. 自治系统的概念 • AS：由同一机构管理控制下的一组网络。 • IGPs：在单个自治系统中处理路由选择的路由协议 • EGPs：在不同自治系统间处理路由选择的路由协议，目前仅有BGP一个。

  14. 默认值 直连路由：0 静态路由：1或0 EIGRP：90 IGRP：100 OSPF：110 RIP：120 管理距离（路由的可信度） 管理距离主要用于不同路由协议之间的可信度，其范围是0～255，该值越小，可信度越高。 Router B Router A E Router D Router C

  15. I need to send a packet to Network E. Both router B and C will get it there. Which route is best? IGRPAdministrative Distance=100 Router B Router A RIPAdministrative Distance=120 E Router D Router C 管理距离（路由的可信度）

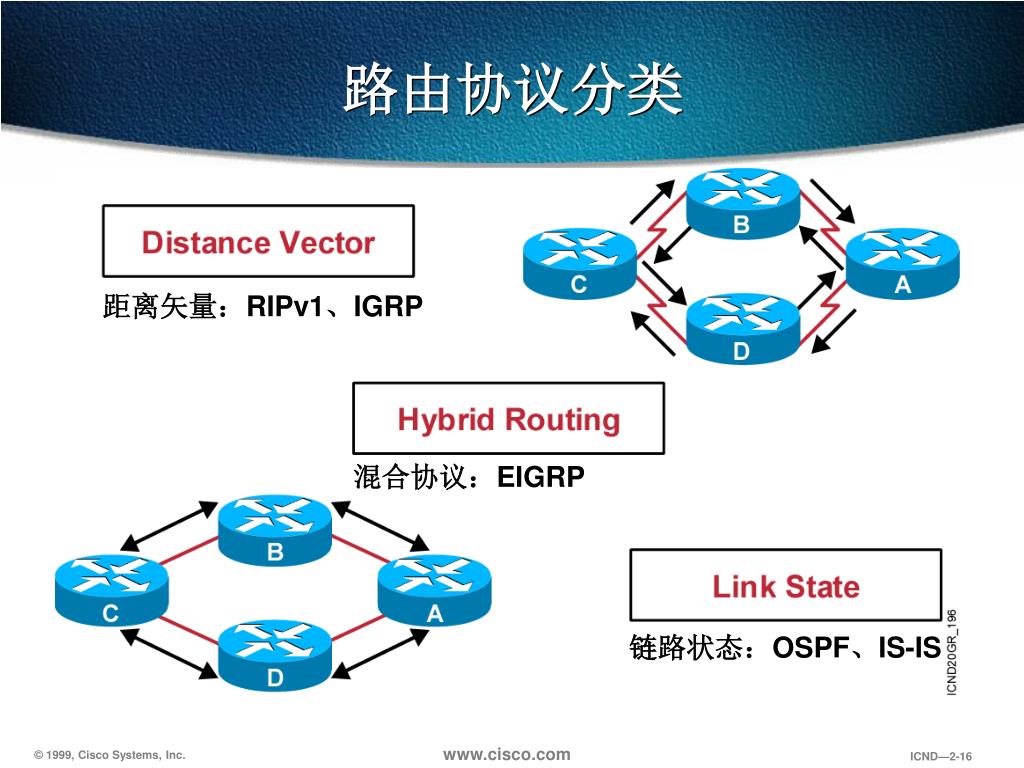

  16. 路由协议分类 距离矢量：RIPv1、IGRP 混合协议：EIGRP 链路状态：OSPF、IS-IS

  17. 有类的路由协议 • 通告路由信息时不携带子网掩码 • 不支持VLSM（同一个有类网络中，只可以使用一个子网掩码） • 路由通告穿过有类边界时，自动汇总到有类网络号 • 不支持不连续子网设计 • 有类路由协议的例子： • RIPv1 • IGRP

  18. 无类路由协议 • 通告路由信息时携带子网掩码 • 支持VLSM • 支持手动路由汇总 • 支持不连续子网设计（但不推荐） • 无类路由协议的例子： • RIPv2 • EIGRP • OSPF • IS-IS

  19. 各种路由协议比较
