主编：胡兴福 副主编：武鲜花鲁维主审：李辉 13 建筑结构施工图

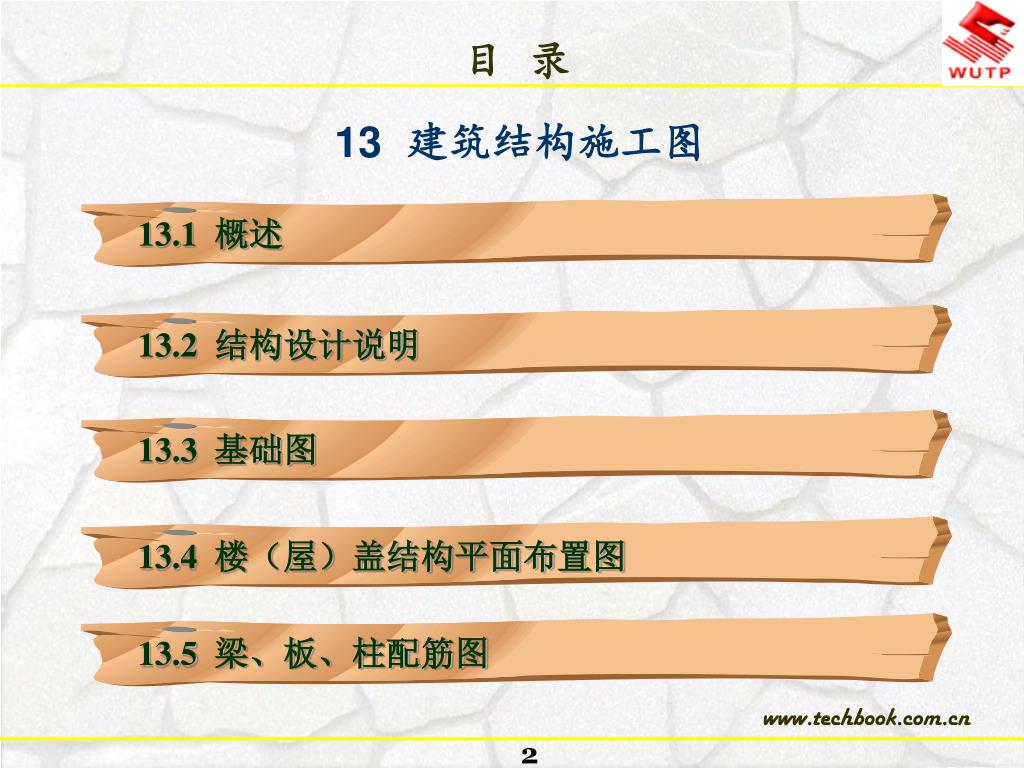

13.1 概述 13.2 结构设计说明 13.3 基础图 13.4 楼（屋）盖结构平面布置图 13.5 梁、板、柱配筋图目录 13 建筑结构施工图

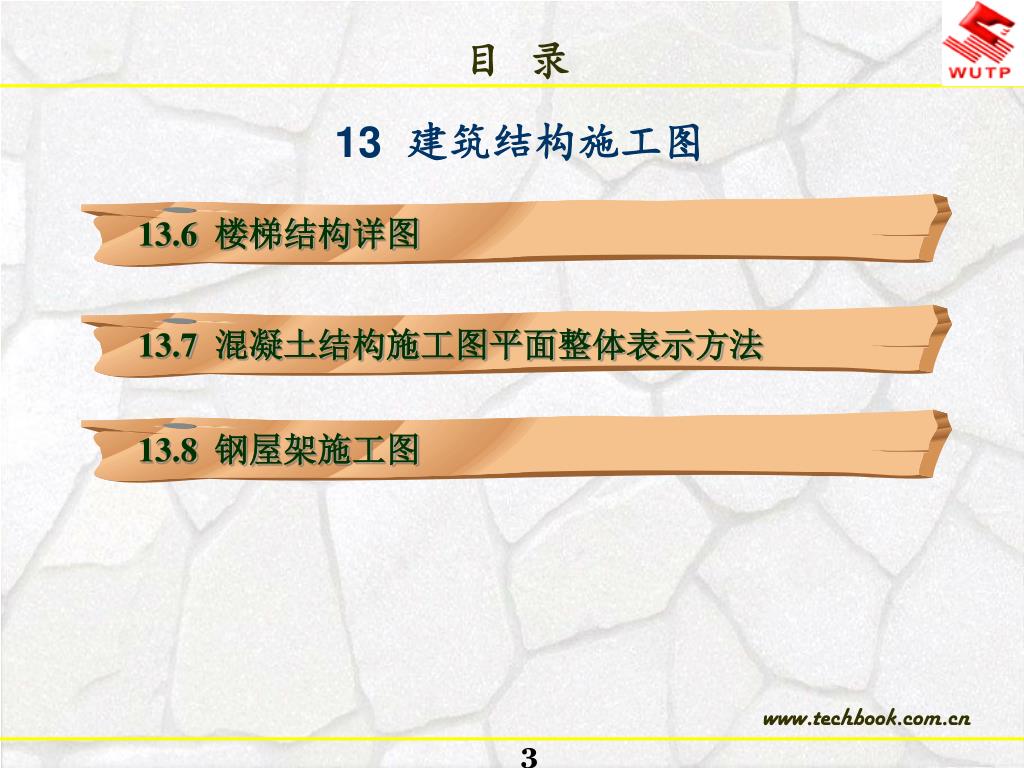

13.6 楼梯结构详图 13.7 混凝土结构施工图平面整体表示方法 13.8 钢屋架施工图目录 13 建筑结构施工图

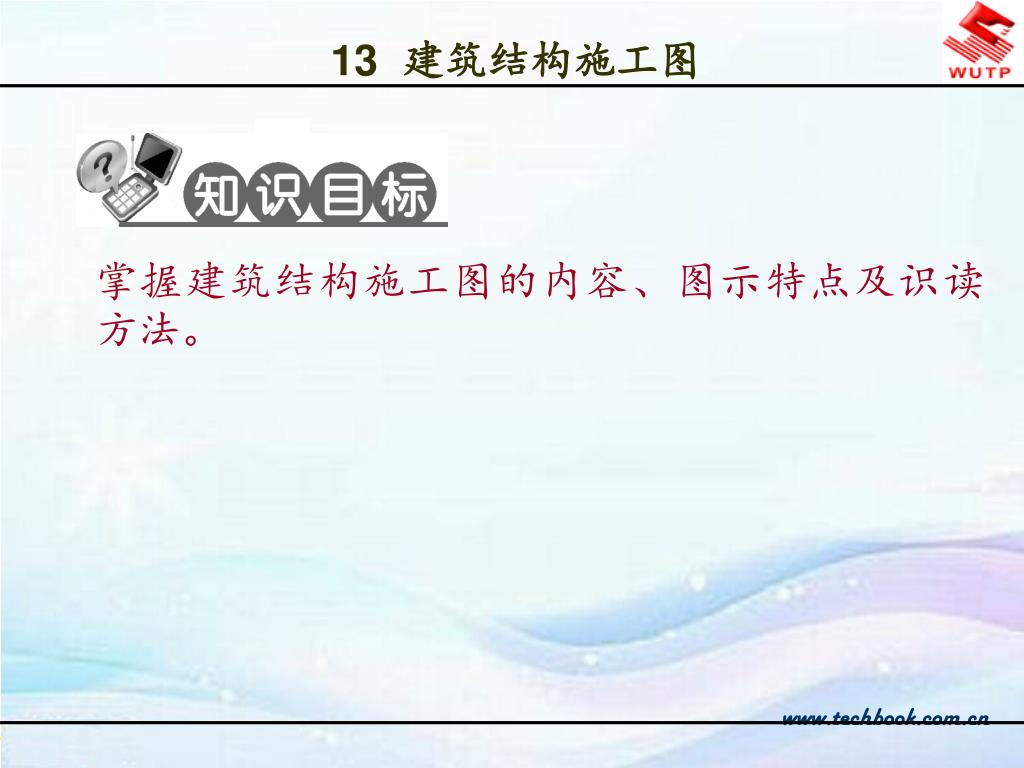

13 建筑结构施工图 掌握建筑结构施工图的内容、图示特点及识读方法。 www.techbook.com.cn

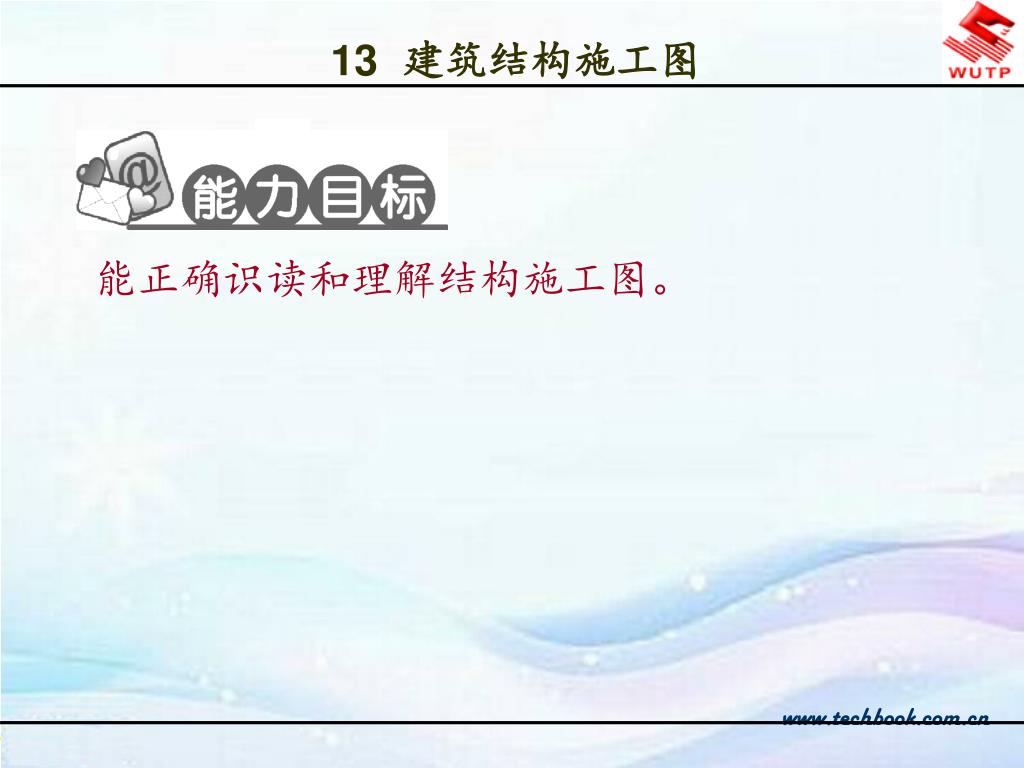

13 建筑结构施工图 能正确识读和理解结构施工图。 www.techbook.com.cn

13.1 概述

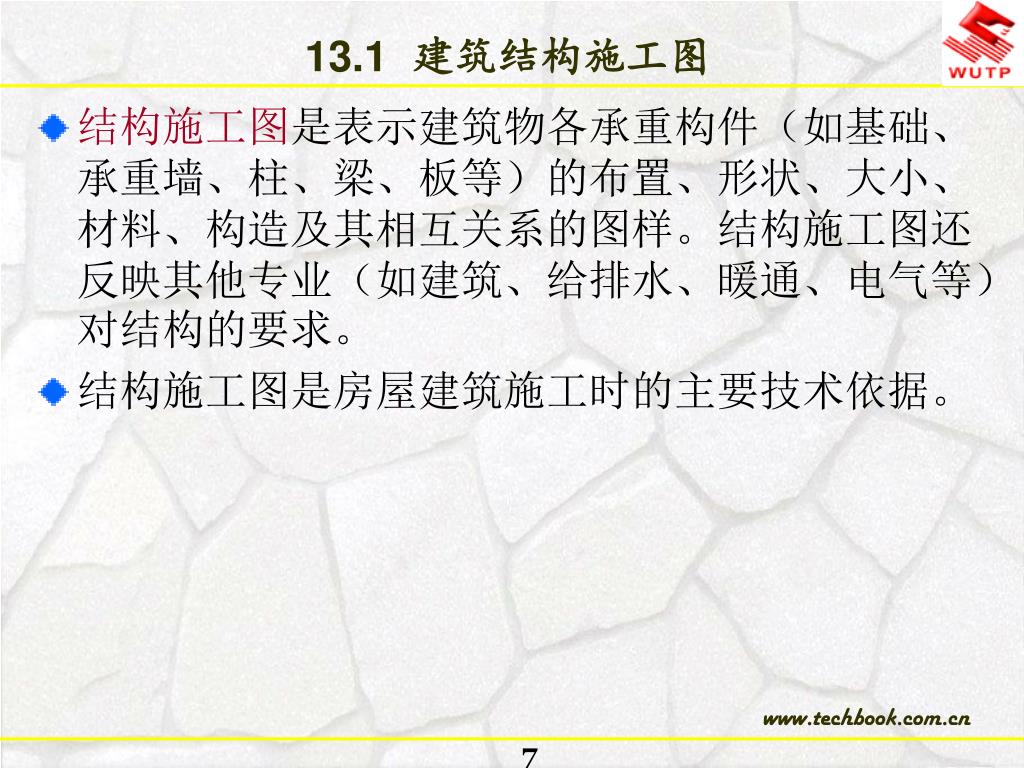

13.1 建筑结构施工图 • 结构施工图是表示建筑物各承重构件（如基础、承重墙、柱、梁、板等）的布置、形状、大小、材料、构造及其相互关系的图样。结构施工图还反映其他专业（如建筑、给排水、暖通、电气等）对结构的要求。 • 结构施工图是房屋建筑施工时的主要技术依据。

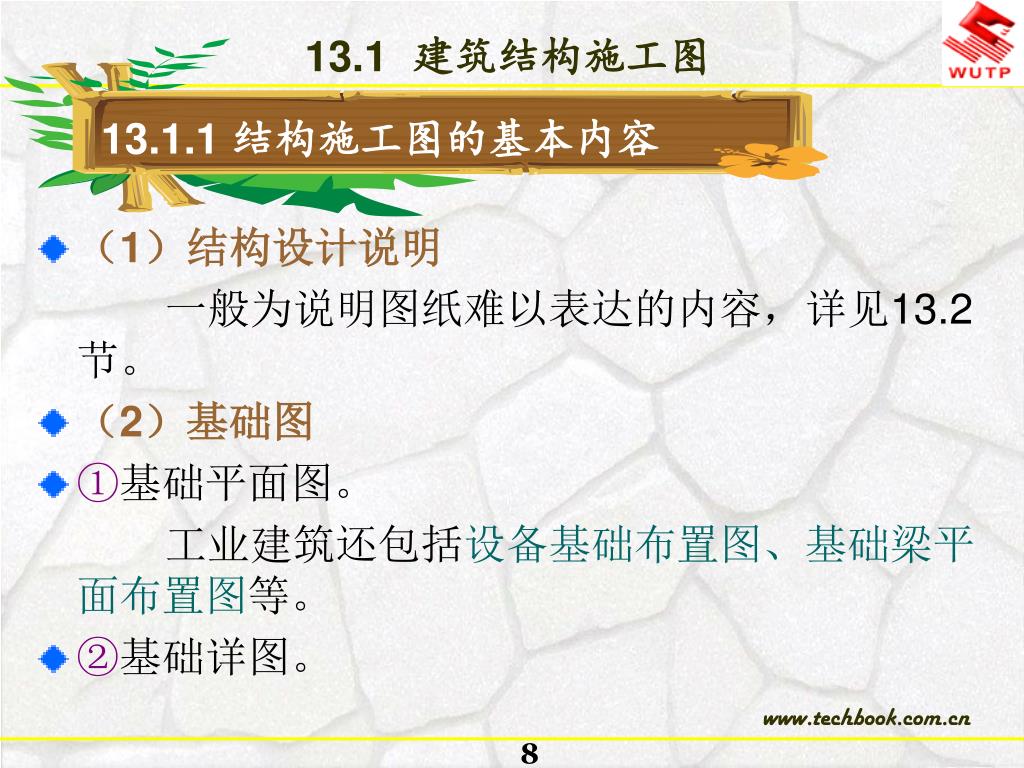

13.1.1 结构施工图的基本内容 13.1 建筑结构施工图 • （1）结构设计说明一般为说明图纸难以表达的内容，详见13.2节。 • （2）基础图 • ①基础平面图。工业建筑还包括设备基础布置图、基础梁平面布置图等。 • ②基础详图。

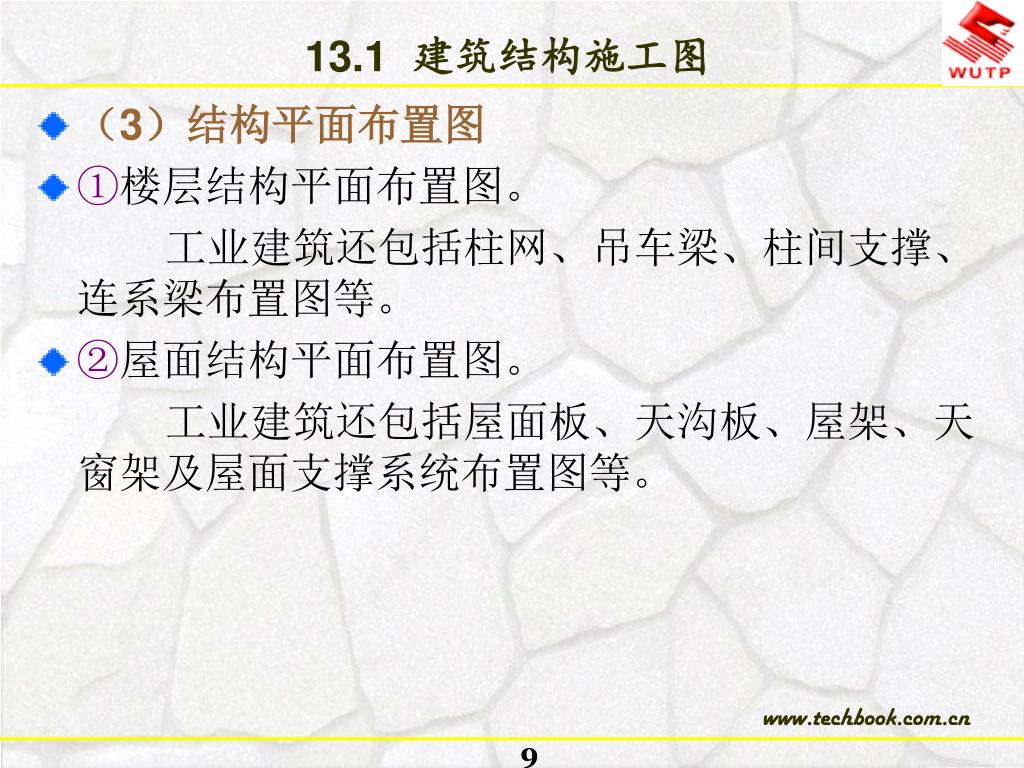

13.1 建筑结构施工图 • （3）结构平面布置图 • ①楼层结构平面布置图。工业建筑还包括柱网、吊车梁、柱间支撑、连系梁布置图等。 • ②屋面结构平面布置图。工业建筑还包括屋面板、天沟板、屋架、天窗架及屋面支撑系统布置图等。

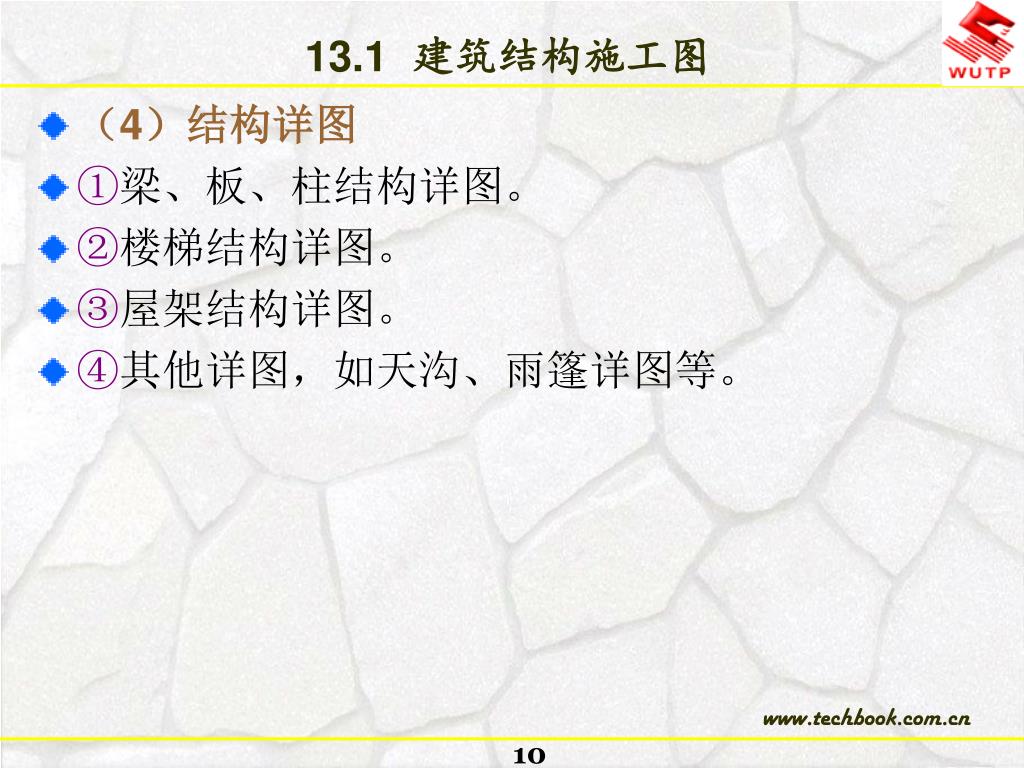

13.1 建筑结构施工图 • （4）结构详图 • ①梁、板、柱结构详图。 • ②楼梯结构详图。 • ③屋架结构详图。 • ④其他详图，如天沟、雨篷详图等。

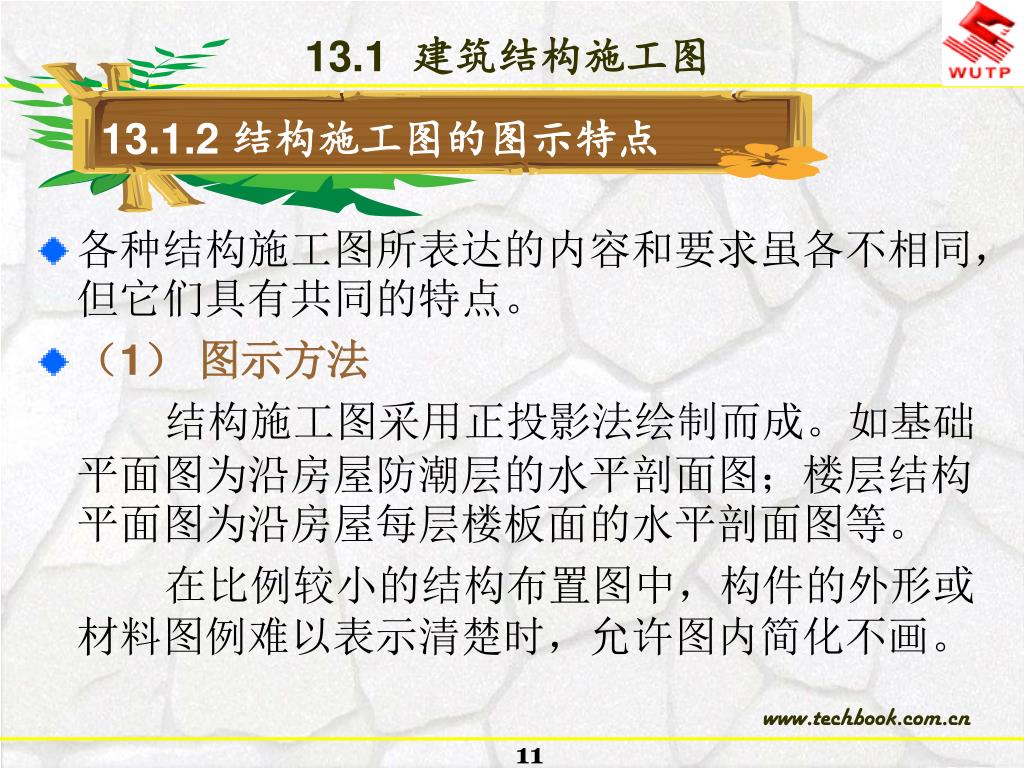

13.1.2 结构施工图的图示特点 13.1 建筑结构施工图 • 各种结构施工图所表达的内容和要求虽各不相同，但它们具有共同的特点。 • （1）图示方法结构施工图采用正投影法绘制而成。如基础平面图为沿房屋防潮层的水平剖面图；楼层结构平面图为沿房屋每层楼板面的水平剖面图等。在比例较小的结构布置图中，构件的外形或材料图例难以表示清楚时，允许图内简化不画。

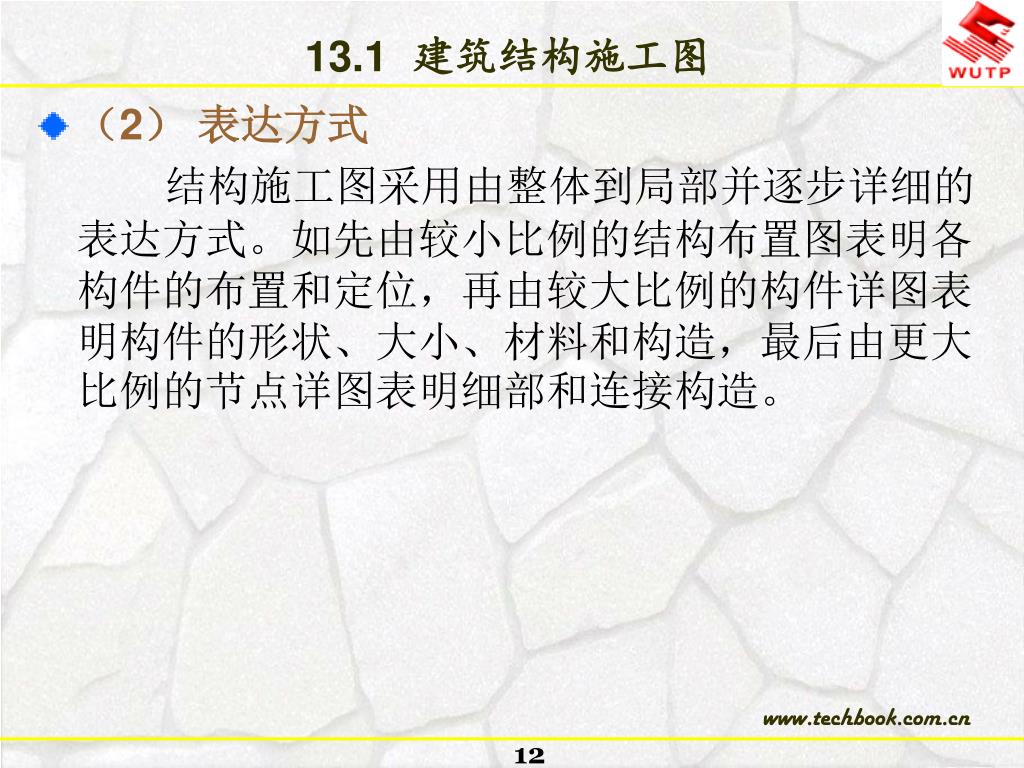

13.1 建筑结构施工图 • （2）表达方式结构施工图采用由整体到局部并逐步详细的表达方式。如先由较小比例的结构布置图表明各构件的布置和定位，再由较大比例的构件详图表明构件的形状、大小、材料和构造，最后由更大比例的节点详图表明细部和连接构造。

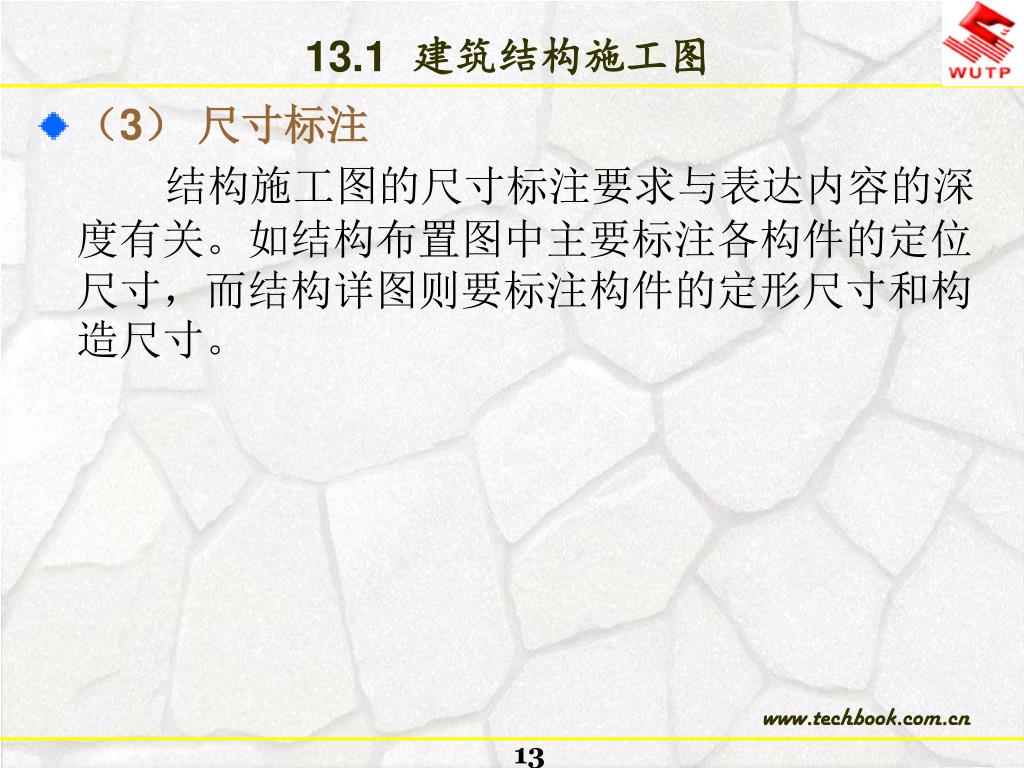

13.1 建筑结构施工图 • （3）尺寸标注结构施工图的尺寸标注要求与表达内容的深度有关。如结构布置图中主要标注各构件的定位尺寸，而结构详图则要标注构件的定形尺寸和构造尺寸。

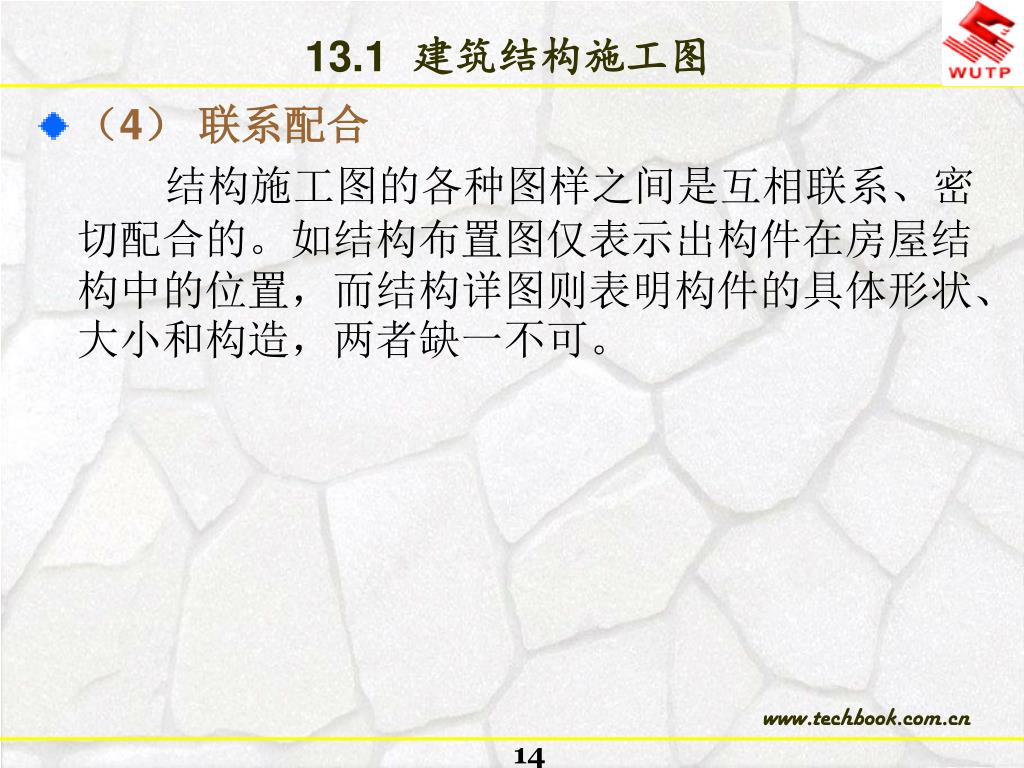

13.1 建筑结构施工图 • （4）联系配合结构施工图的各种图样之间是互相联系、密切配合的。如结构布置图仅表示出构件在房屋结构中的位置，而结构详图则表明构件的具体形状、大小和构造，两者缺一不可。

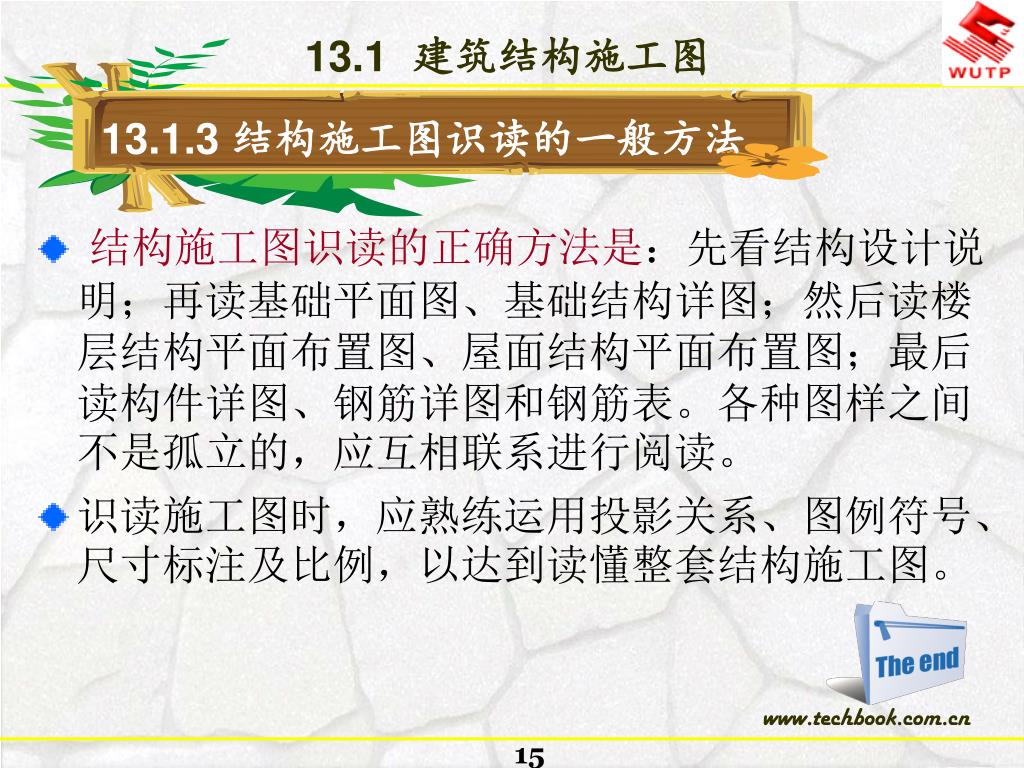

13.1.3 结构施工图识读的一般方法 13.1 建筑结构施工图 • 结构施工图识读的正确方法是：先看结构设计说明；再读基础平面图、基础结构详图；然后读楼层结构平面布置图、屋面结构平面布置图；最后读构件详图、钢筋详图和钢筋表。各种图样之间不是孤立的，应互相联系进行阅读。 • 识读施工图时，应熟练运用投影关系、图例符号、尺寸标注及比例，以达到读懂整套结构施工图。

13.2 结构设计说明

13.2 结构设计说明 • 结构设计说明一般为结构施工图第一页，当设计说明不足一张时，空余部分可绘图。对局部问题的说明可写在各相关图纸中。 • （1）工程概况如建设地点、抗震设防烈度、结构抗震等级、荷载选用、结构形式等。

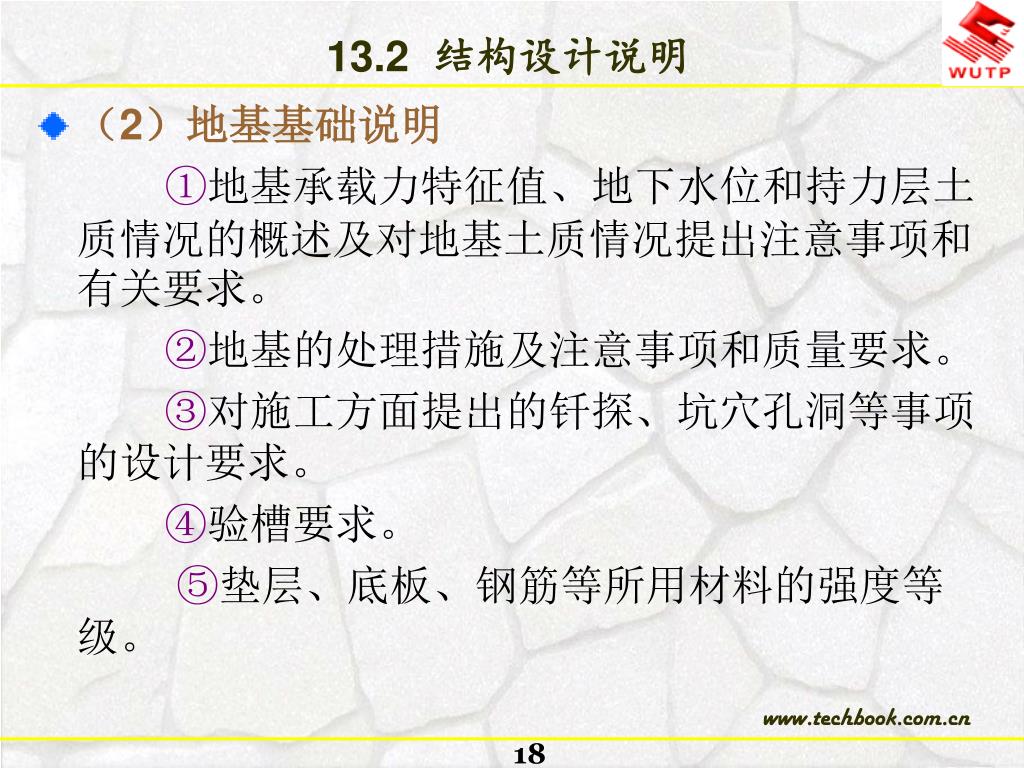

13.2 结构设计说明 • （2）地基基础说明 ①地基承载力特征值、地下水位和持力层土质情况的概述及对地基土质情况提出注意事项和有关要求。 ②地基的处理措施及注意事项和质量要求。 ③对施工方面提出的钎探、坑穴孔洞等事项的设计要求。 ④验槽要求。 ⑤垫层、底板、钢筋等所用材料的强度等级。

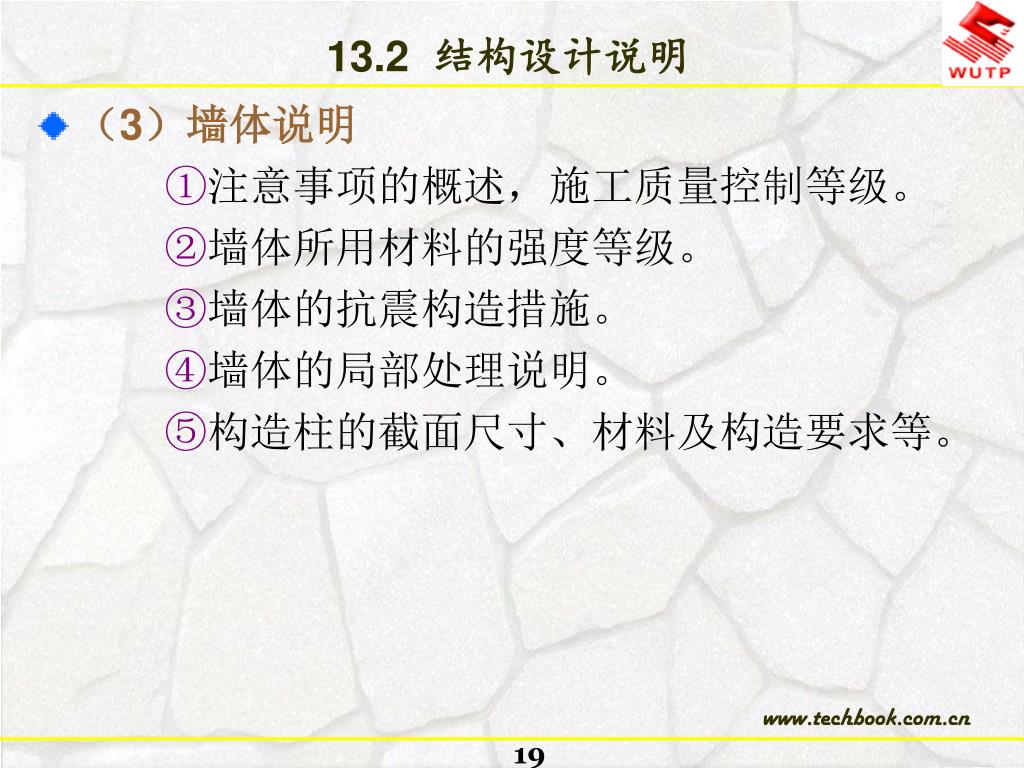

13.2 结构设计说明 • （3）墙体说明 ①注意事项的概述，施工质量控制等级。 ②墙体所用材料的强度等级。 ③墙体的抗震构造措施。 ④墙体的局部处理说明。 ⑤构造柱的截面尺寸、材料及构造要求等。

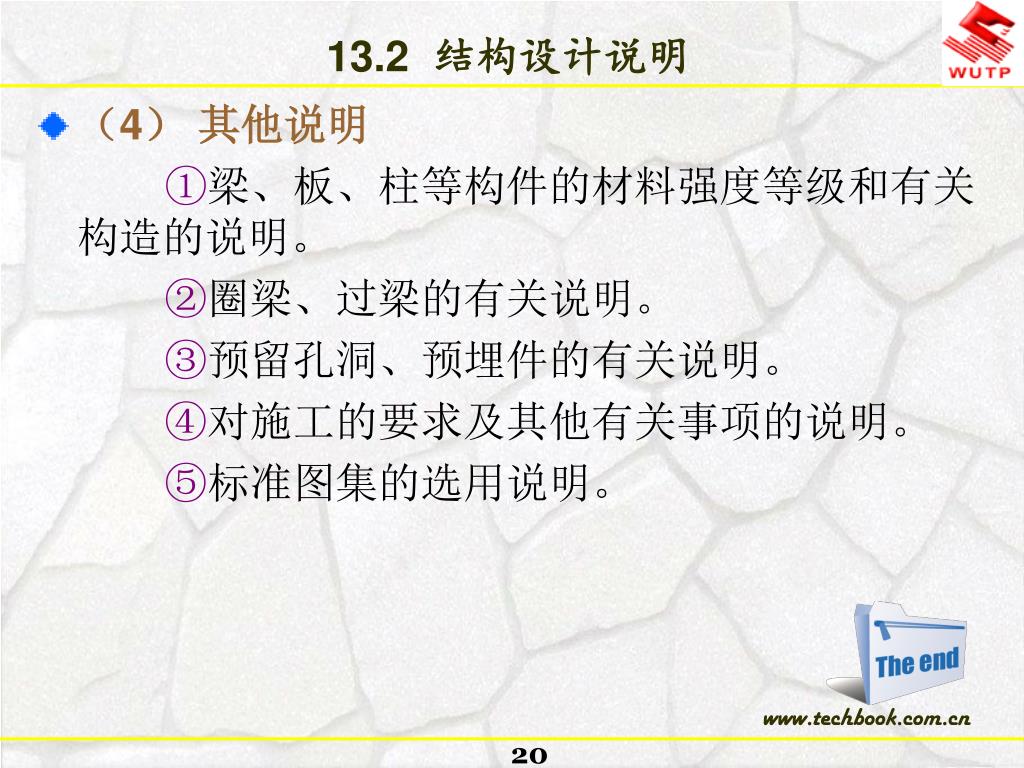

13.2 结构设计说明 • （4）其他说明 ①梁、板、柱等构件的材料强度等级和有关构造的说明。 ②圈梁、过梁的有关说明。 ③预留孔洞、预埋件的有关说明。 ④对施工的要求及其他有关事项的说明。 ⑤标准图集的选用说明。

13.3 基础图

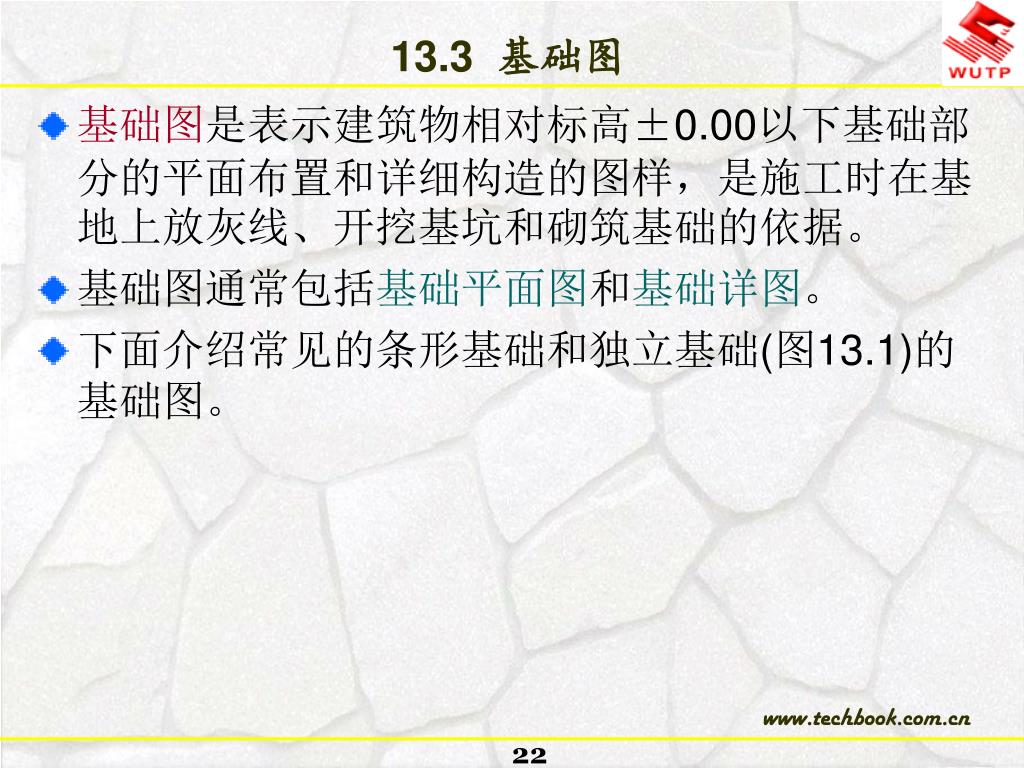

13.3 基础图 • 基础图是表示建筑物相对标高±0.00以下基础部分的平面布置和详细构造的图样，是施工时在基地上放灰线、开挖基坑和砌筑基础的依据。 • 基础图通常包括基础平面图和基础详图。 • 下面介绍常见的条形基础和独立基础(图13.1)的基础图。

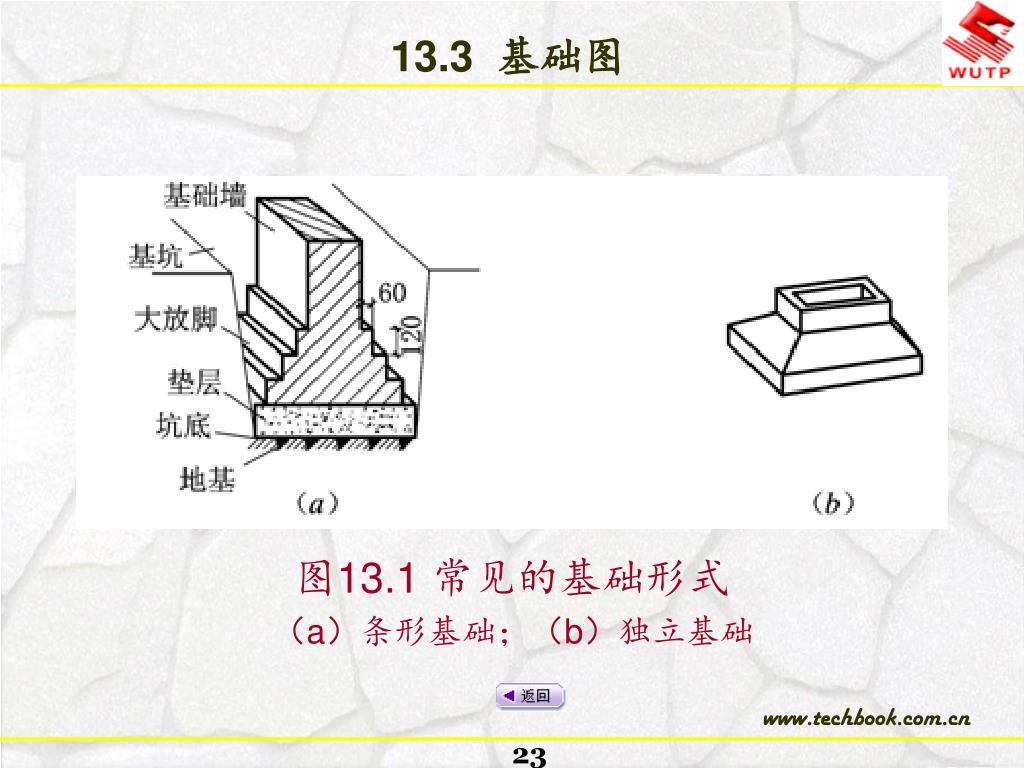

13.3 基础图 图13.1 常见的基础形式（a）条形基础；（b）独立基础

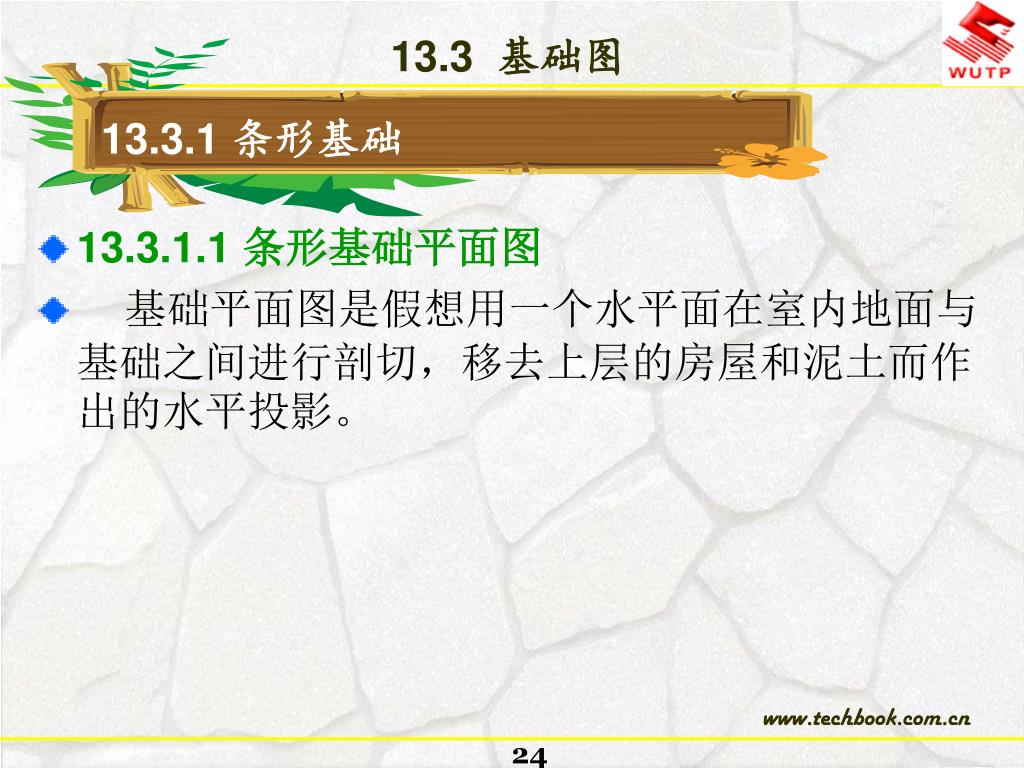

13.3.1 条形基础 13.3 基础图 • 13.3.1.1 条形基础平面图 • 基础平面图是假想用一个水平面在室内地面与基础之间进行剖切，移去上层的房屋和泥土而作出的水平投影。

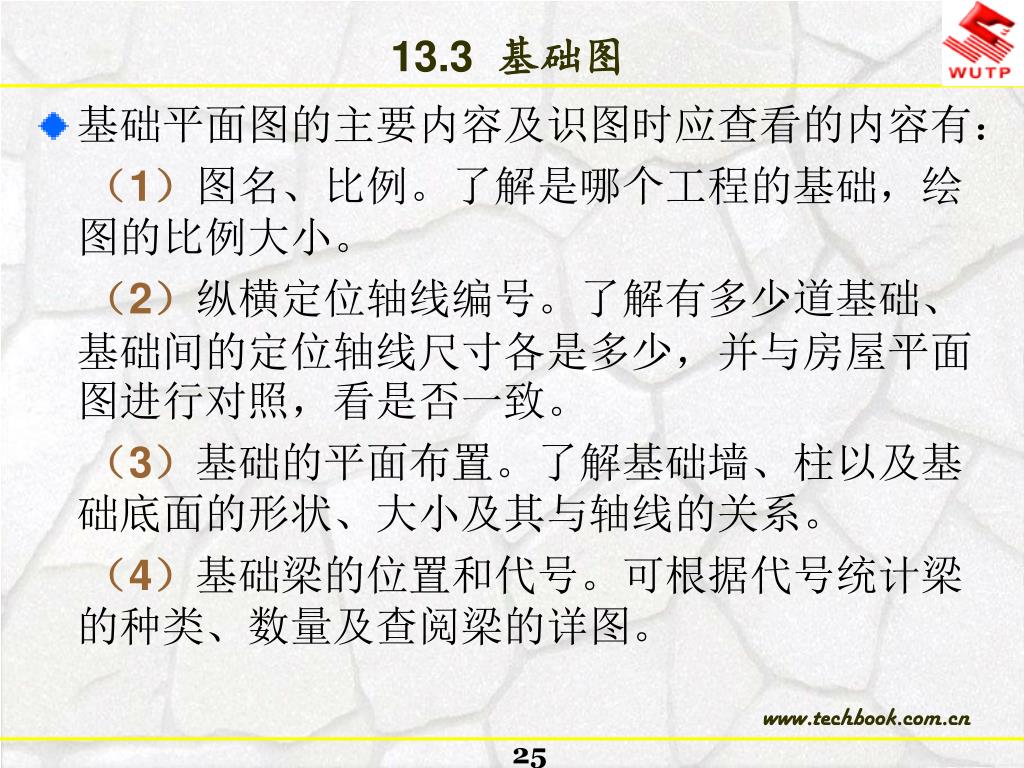

13.3 基础图 • 基础平面图的主要内容及识图时应查看的内容有：（1）图名、比例。了解是哪个工程的基础，绘图的比例大小。（2）纵横定位轴线编号。了解有多少道基础、基础间的定位轴线尺寸各是多少，并与房屋平面图进行对照，看是否一致。（3）基础的平面布置。了解基础墙、柱以及基础底面的形状、大小及其与轴线的关系。（4）基础梁的位置和代号。可根据代号统计梁的种类、数量及查阅梁的详图。

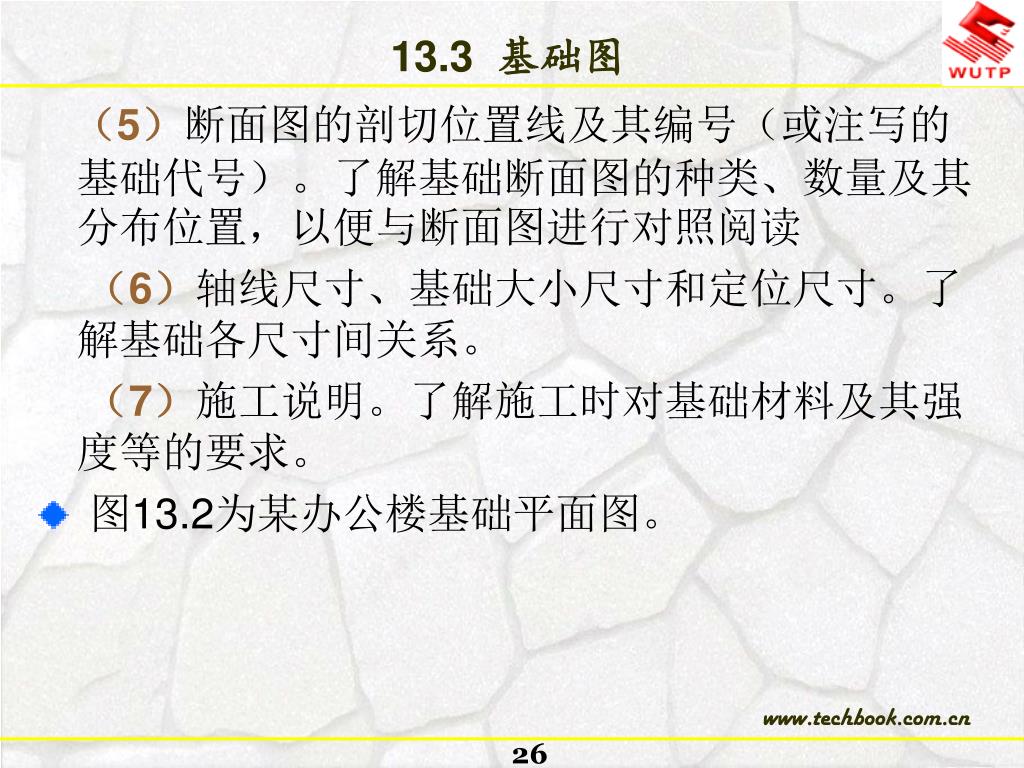

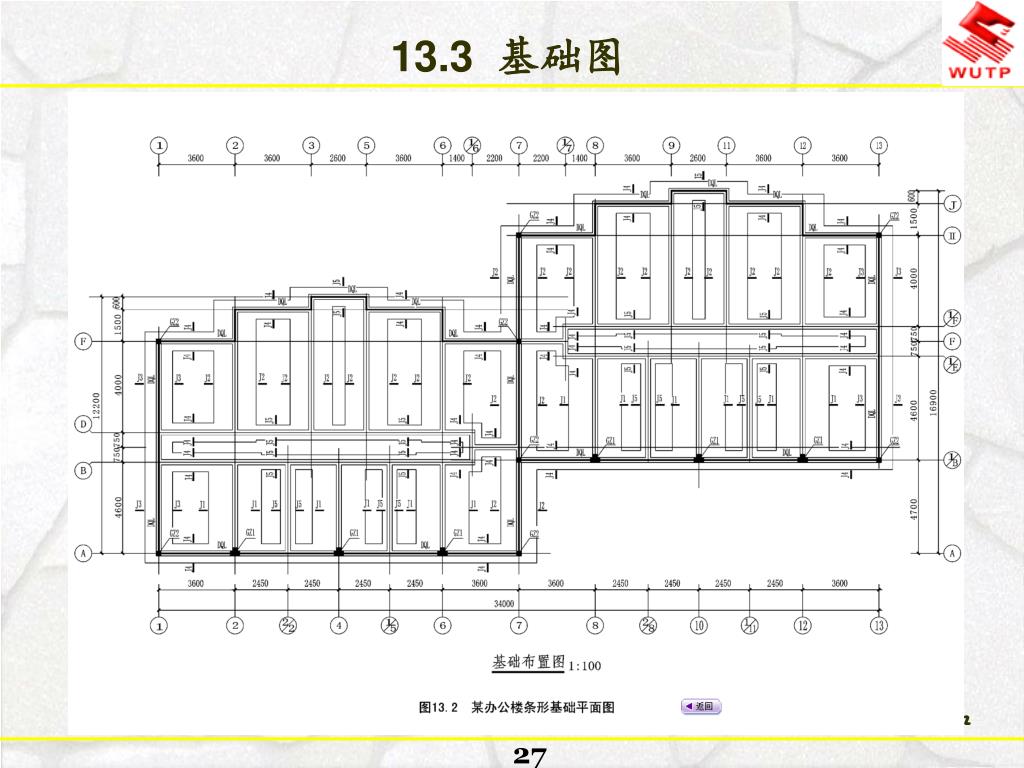

13.3 基础图 （5）断面图的剖切位置线及其编号（或注写的基础代号）。了解基础断面图的种类、数量及其分布位置，以便与断面图进行对照阅读（6）轴线尺寸、基础大小尺寸和定位尺寸。了解基础各尺寸间关系。（7）施工说明。了解施工时对基础材料及其强度等的要求。 • 图13.2为某办公楼基础平面图。

13.3 基础图

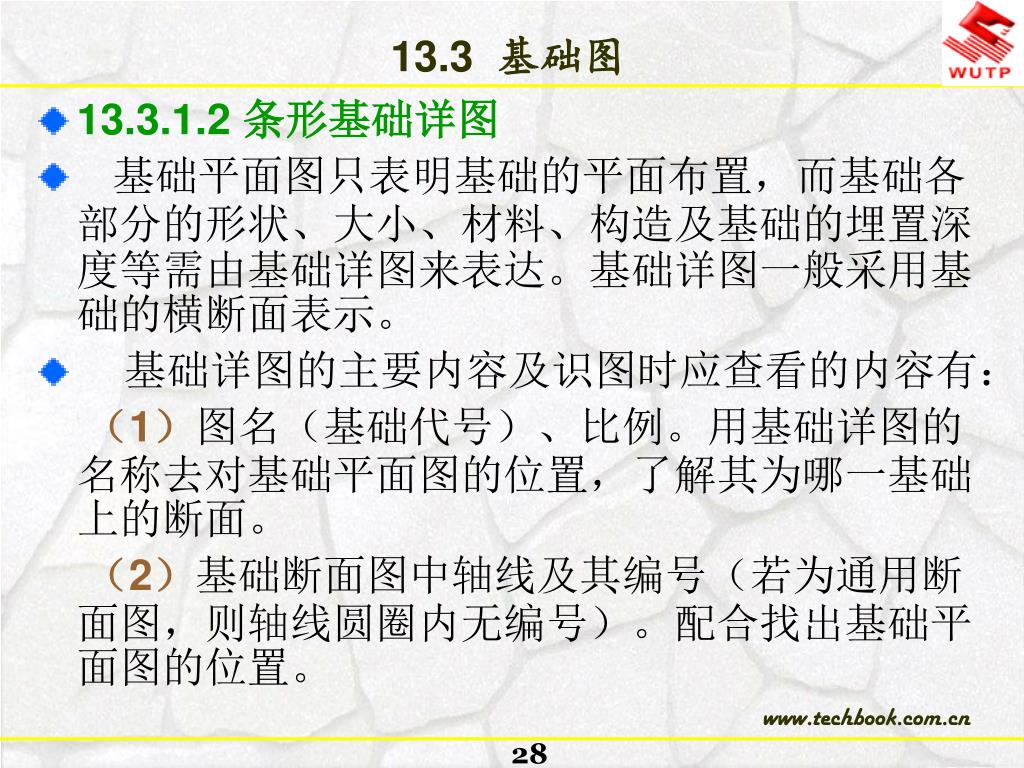

13.3 基础图 • 13.3.1.2 条形基础详图 • 基础平面图只表明基础的平面布置，而基础各部分的形状、大小、材料、构造及基础的埋置深度等需由基础详图来表达。基础详图一般采用基础的横断面表示。 • 基础详图的主要内容及识图时应查看的内容有：（1）图名（基础代号）、比例。用基础详图的名称去对基础平面图的位置，了解其为哪一基础上的断面。（2）基础断面图中轴线及其编号（若为通用断面图，则轴线圆圈内无编号）。配合找出基础平面图的位置。

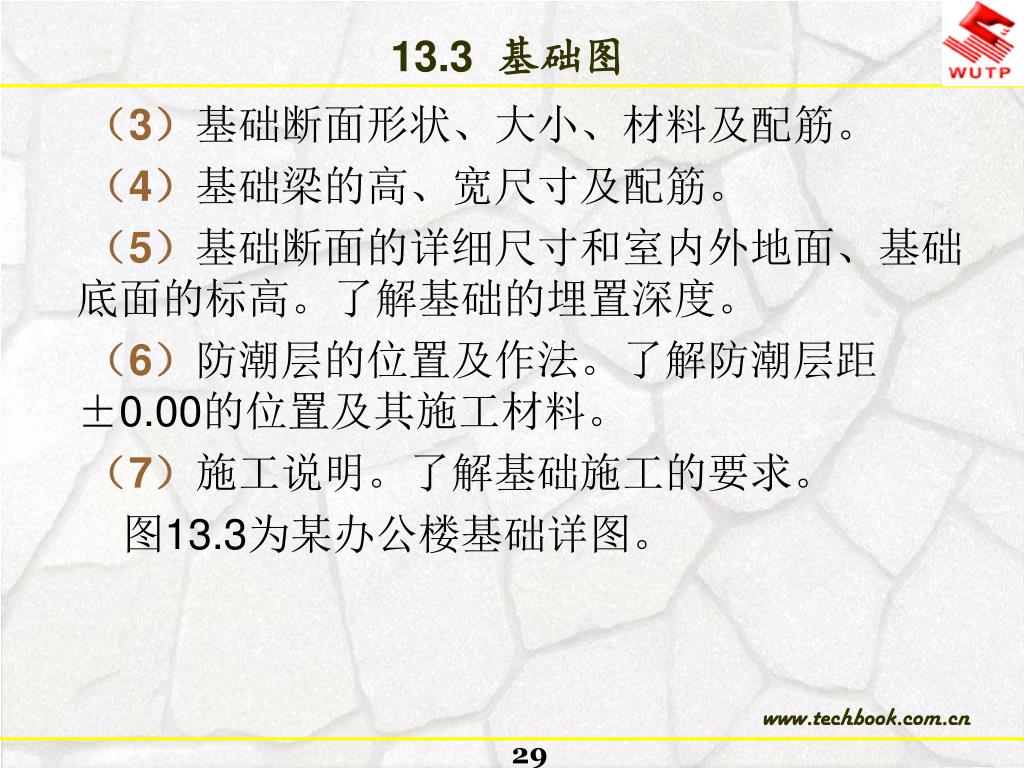

13.3 基础图 （3）基础断面形状、大小、材料及配筋。（4）基础梁的高、宽尺寸及配筋。（5）基础断面的详细尺寸和室内外地面、基础底面的标高。了解基础的埋置深度。（6）防潮层的位置及作法。了解防潮层距±0.00的位置及其施工材料。（7）施工说明。了解基础施工的要求。图13.3为某办公楼基础详图。

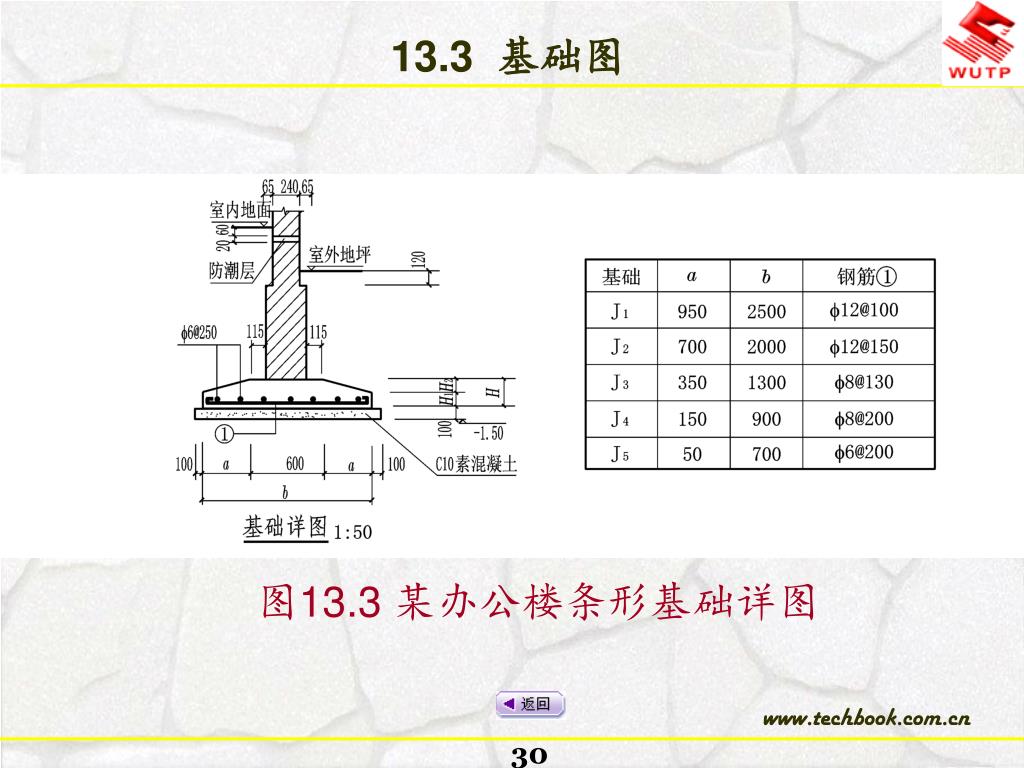

13.3 基础图 图13.3 某办公楼条形基础详图

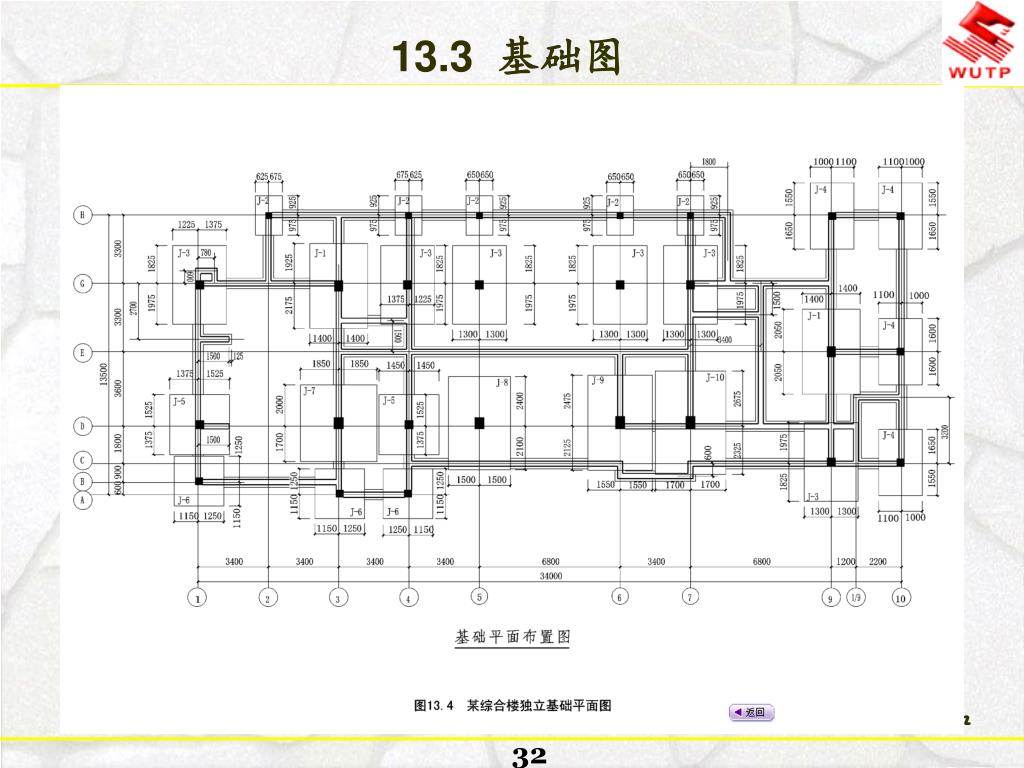

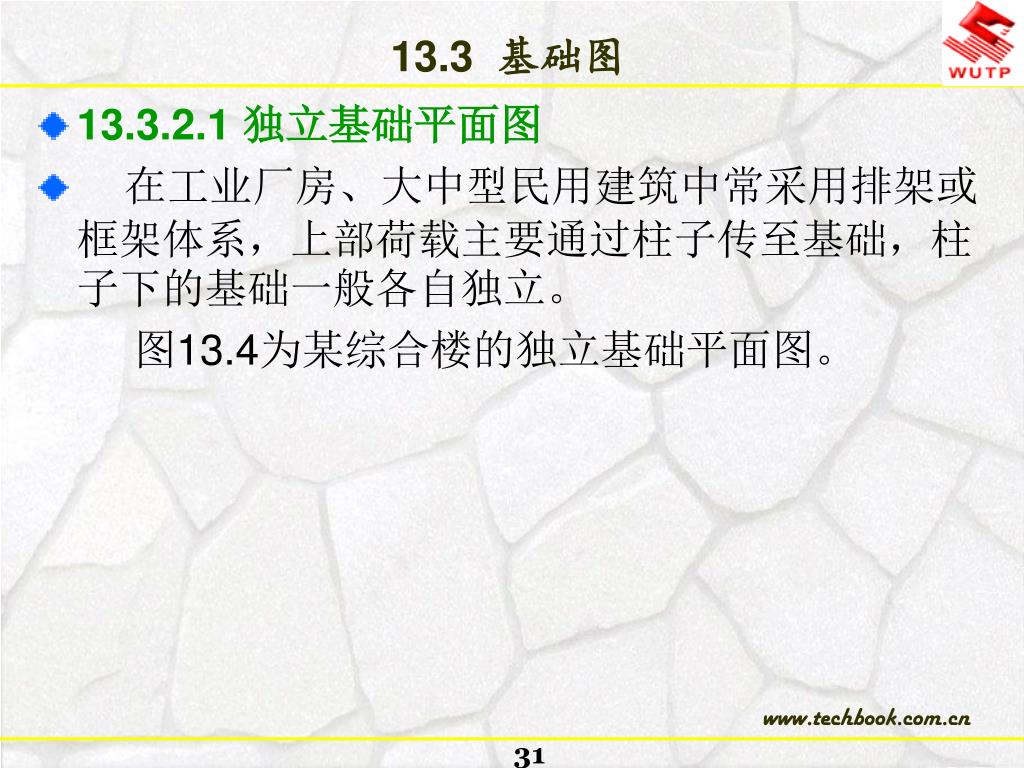

13.3 基础图 • 13.3.2.1 独立基础平面图 • 在工业厂房、大中型民用建筑中常采用排架或框架体系，上部荷载主要通过柱子传至基础，柱子下的基础一般各自独立。图13.4为某综合楼的独立基础平面图。

13.3 基础图

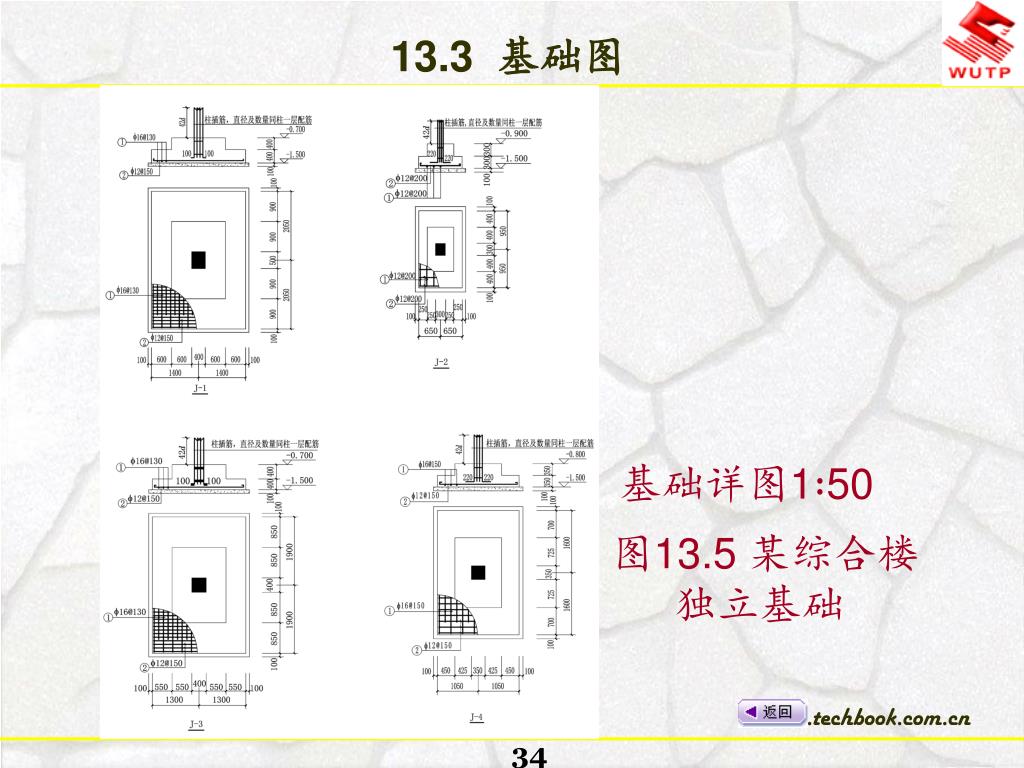

13.3 基础图 • 13.3.2.2 独立基础详图图13.5为某综合楼的独立基础详图。

13.3 基础图 基础详图1∶50 图13.5 某综合楼独立基础

13.4 楼（屋）盖结构平面布置图

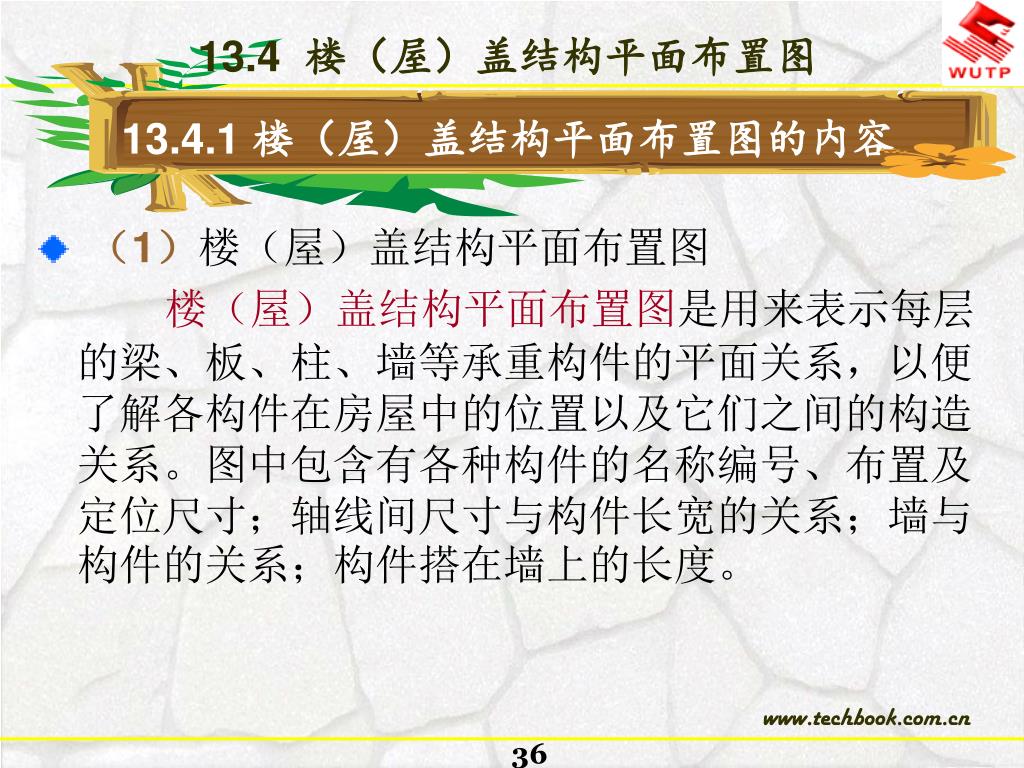

13.4.1 楼（屋）盖结构平面布置图的内容 13.4 楼（屋）盖结构平面布置图 • （1）楼（屋）盖结构平面布置图楼（屋）盖结构平面布置图是用来表示每层的梁、板、柱、墙等承重构件的平面关系，以便了解各构件在房屋中的位置以及它们之间的构造关系。图中包含有各种构件的名称编号、布置及定位尺寸；轴线间尺寸与构件长宽的关系；墙与构件的关系；构件搭在墙上的长度。

13.4 楼（屋）盖结构平面布置图 平屋顶的结构平面布置图与楼层结构平面布置图基本相同，差异在于：平屋顶常有出屋面的楼梯间、检查孔、水箱间、烟囱、通风道留孔等，带挑檐的平屋顶还有檐板。

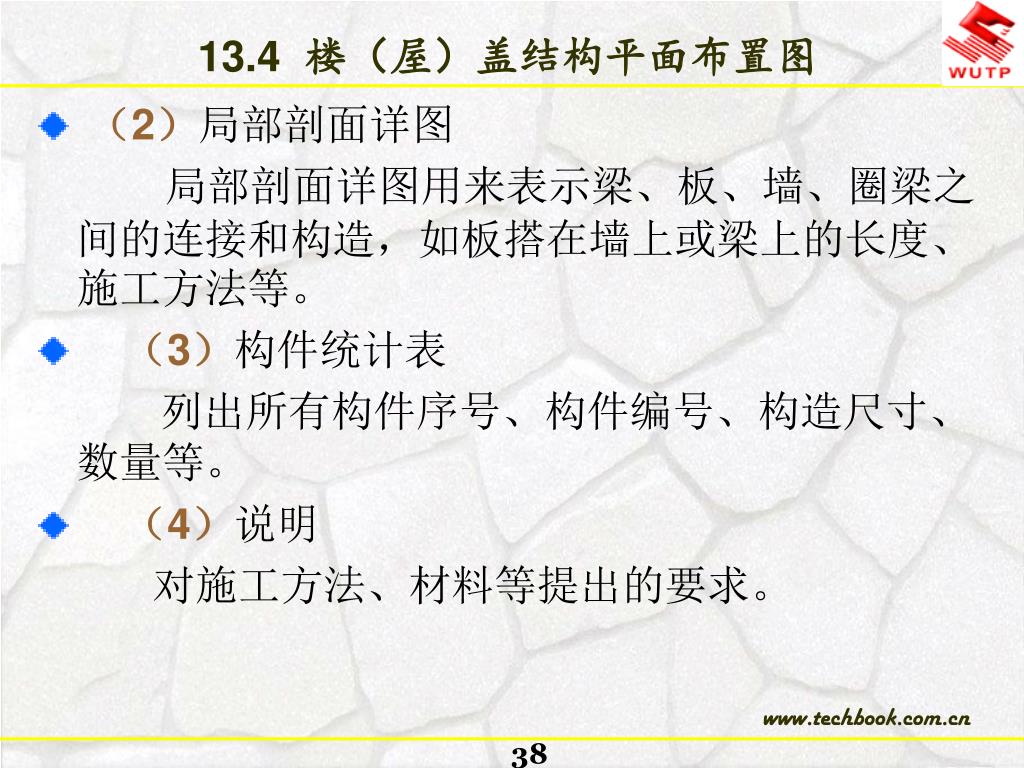

13.4 楼（屋）盖结构平面布置图 • （2）局部剖面详图局部剖面详图用来表示梁、板、墙、圈梁之间的连接和构造，如板搭在墙上或梁上的长度、施工方法等。 • （3）构件统计表列出所有构件序号、构件编号、构造尺寸、数量等。 • （4）说明对施工方法、材料等提出的要求。

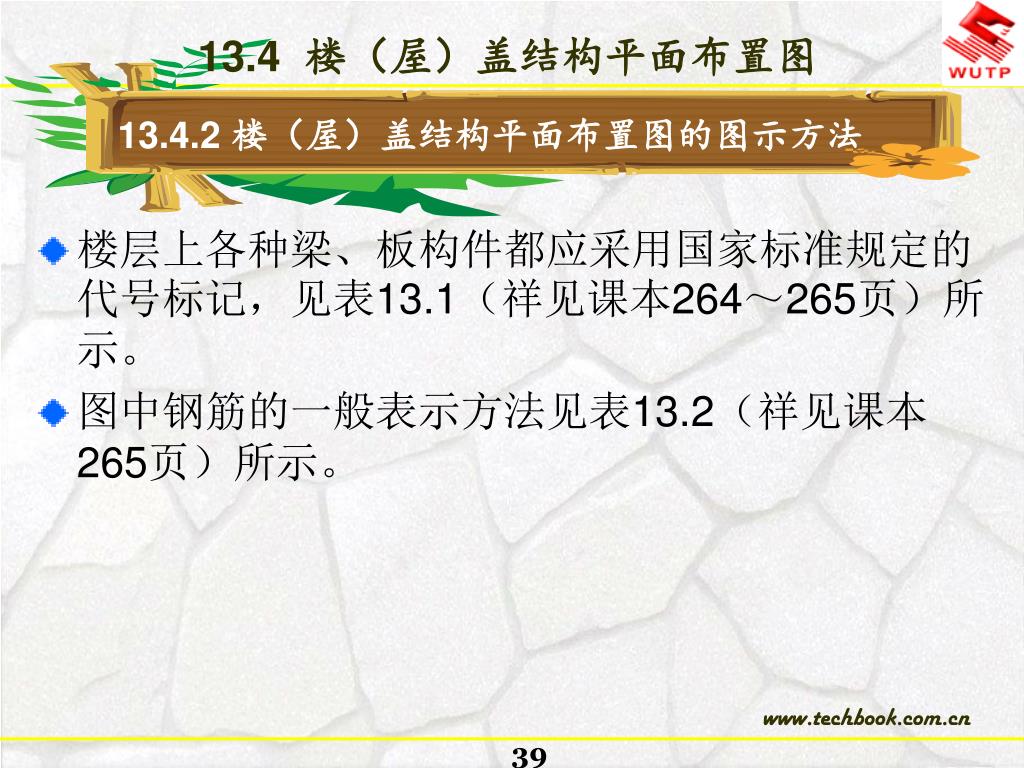

13.4.2 楼（屋）盖结构平面布置图的图示方法 13.4 楼（屋）盖结构平面布置图 • 楼层上各种梁、板构件都应采用国家标准规定的代号标记，见表13.1（祥见课本264～265页）所示。 • 图中钢筋的一般表示方法见表13.2（祥见课本265页）所示。

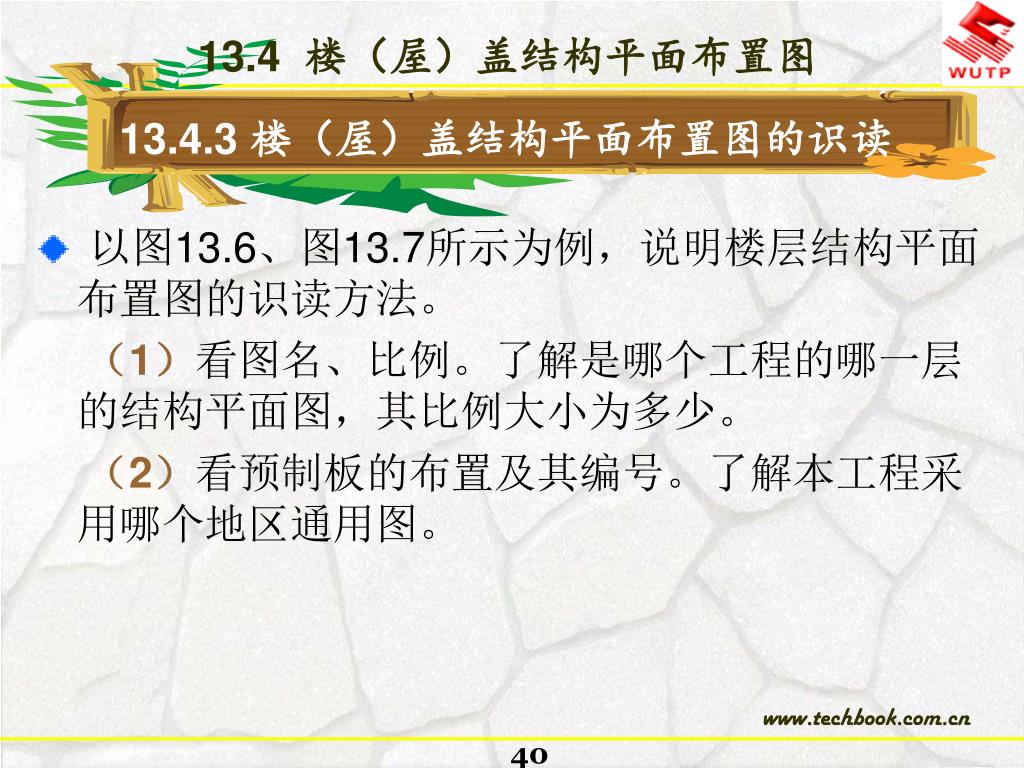

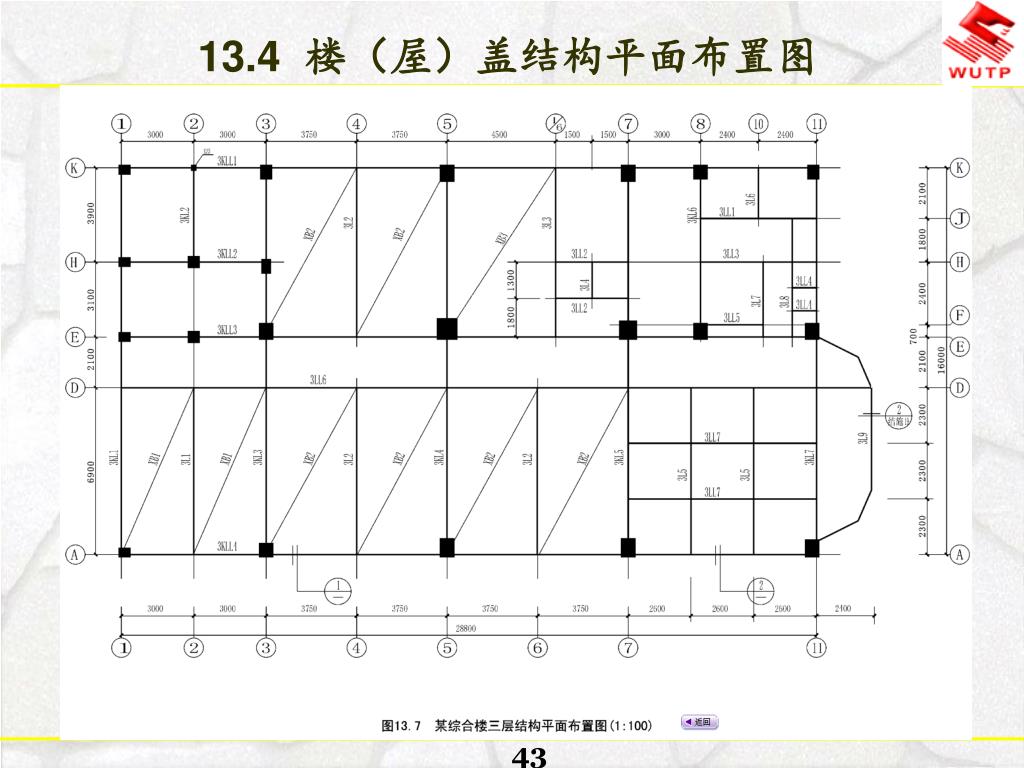

13.4.3 楼（屋）盖结构平面布置图的识读 13.4 楼（屋）盖结构平面布置图 • 以图13.6、图13.7所示为例，说明楼层结构平面布置图的识读方法。（1）看图名、比例。了解是哪个工程的哪一层的结构平面图，其比例大小为多少。（2）看预制板的布置及其编号。了解本工程采用哪个地区通用图。

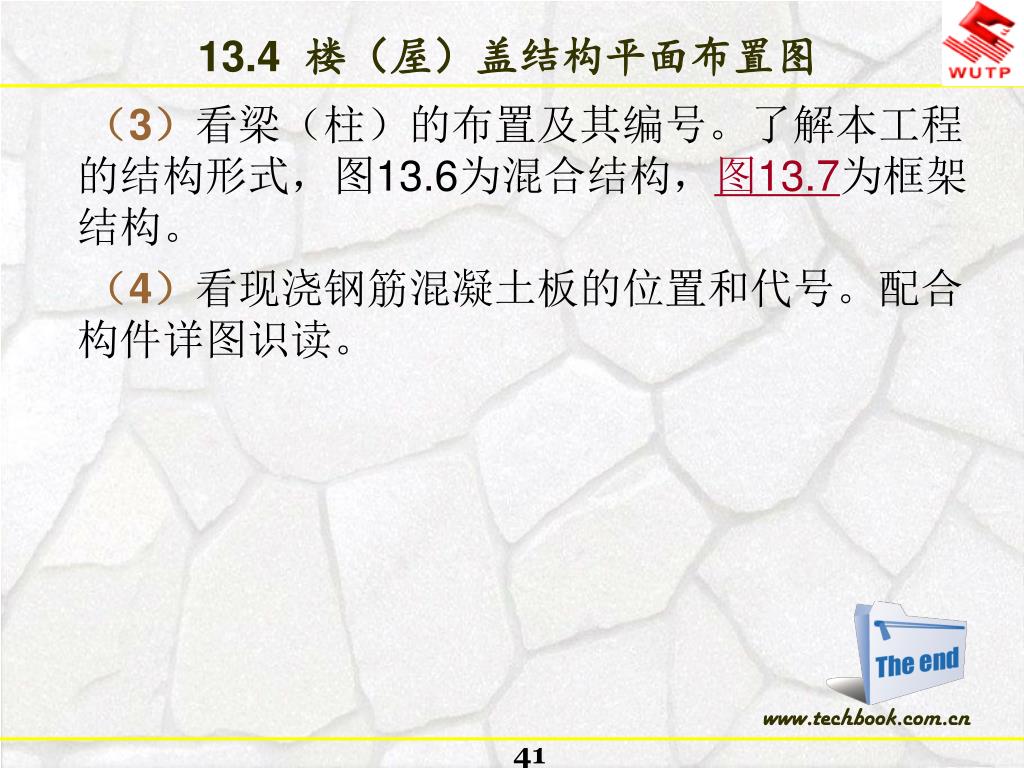

13.4 楼（屋）盖结构平面布置图 （3）看梁（柱）的布置及其编号。了解本工程的结构形式，图13.6为混合结构，图13.7为框架结构。（4）看现浇钢筋混凝土板的位置和代号。配合构件详图识读。

13.4 楼（屋）盖结构平面布置图 图13.6 某住宅二层结构平面布置图（1∶100)

13.4 楼（屋）盖结构平面布置图

13.5 梁、板、柱配筋图

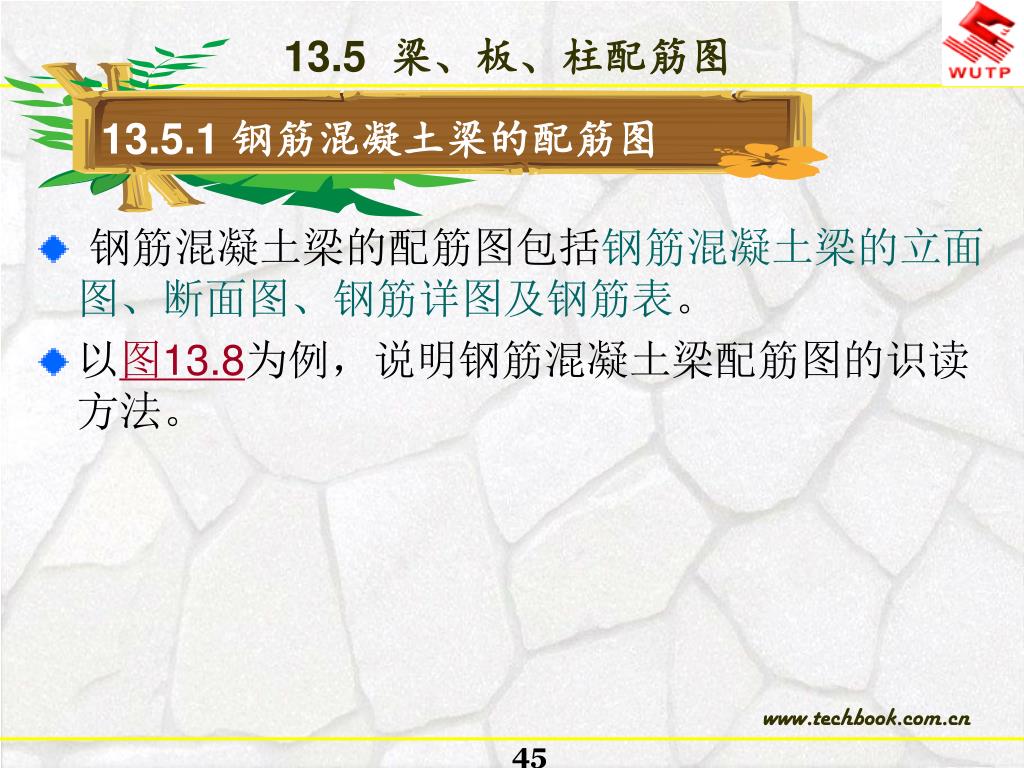

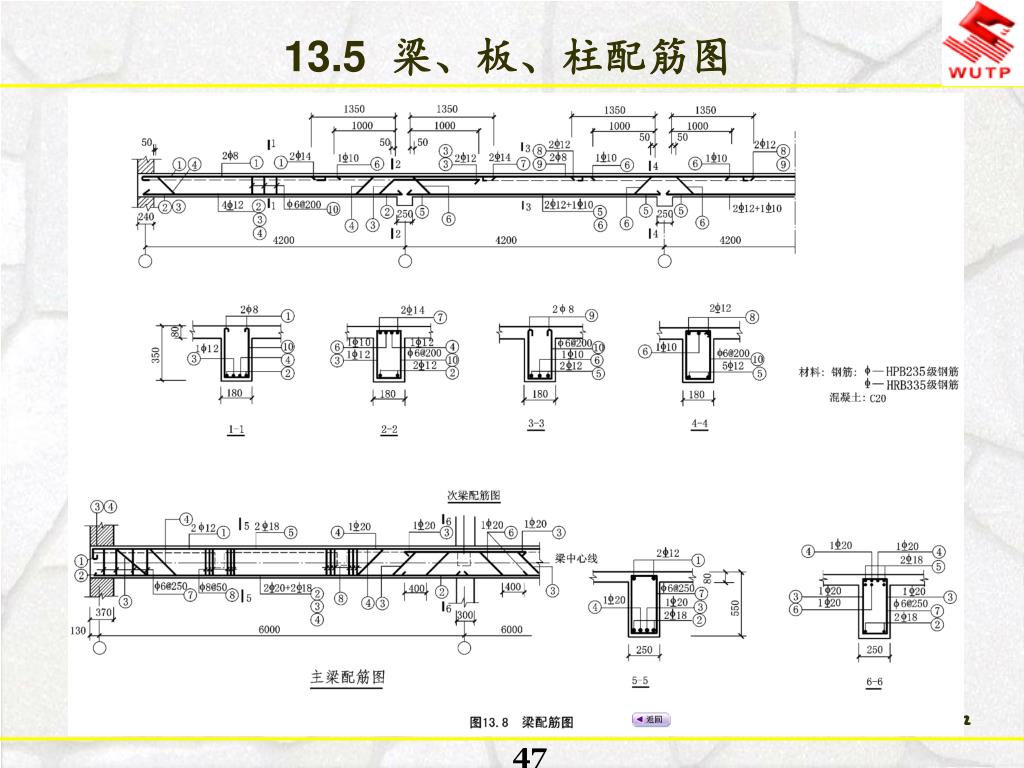

13.5.1 钢筋混凝土梁的配筋图 13.5 梁、板、柱配筋图 • 钢筋混凝土梁的配筋图包括钢筋混凝土梁的立面图、断面图、钢筋详图及钢筋表。 • 以图13.8为例，说明钢筋混凝土梁配筋图的识读方法。

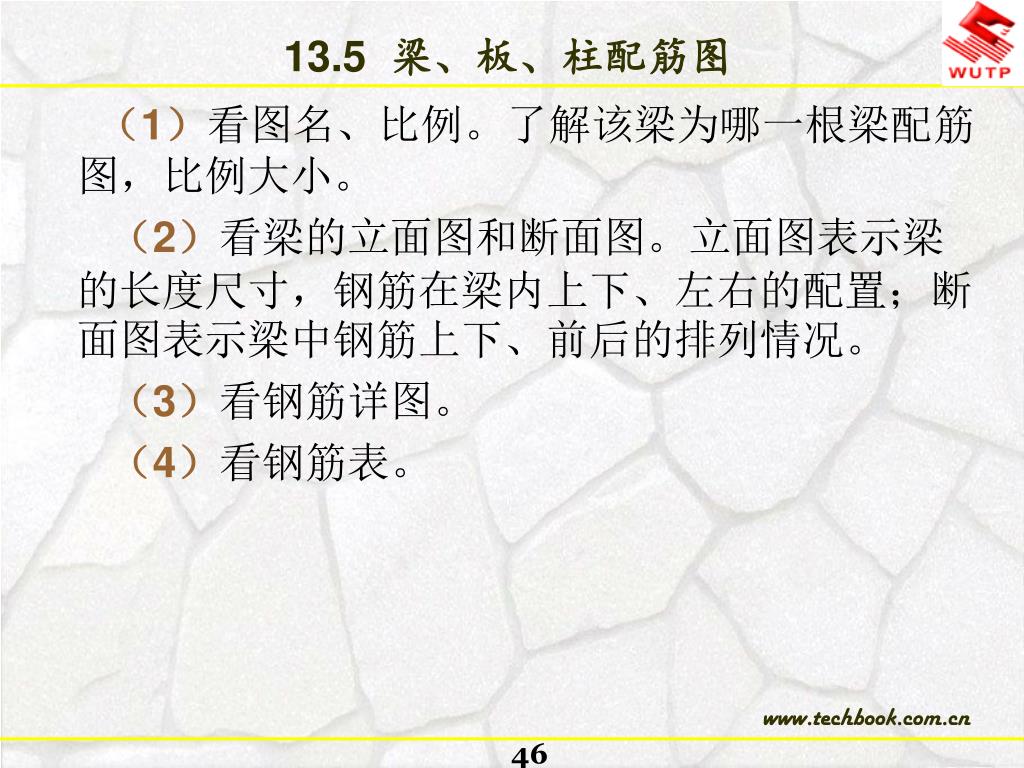

13.5 梁、板、柱配筋图 （1）看图名、比例。了解该梁为哪一根梁配筋图，比例大小。（2）看梁的立面图和断面图。立面图表示梁的长度尺寸，钢筋在梁内上下、左右的配置；断面图表示梁中钢筋上下、前后的排列情况。（3）看钢筋详图。（4）看钢筋表。

13.5 梁、板、柱配筋图

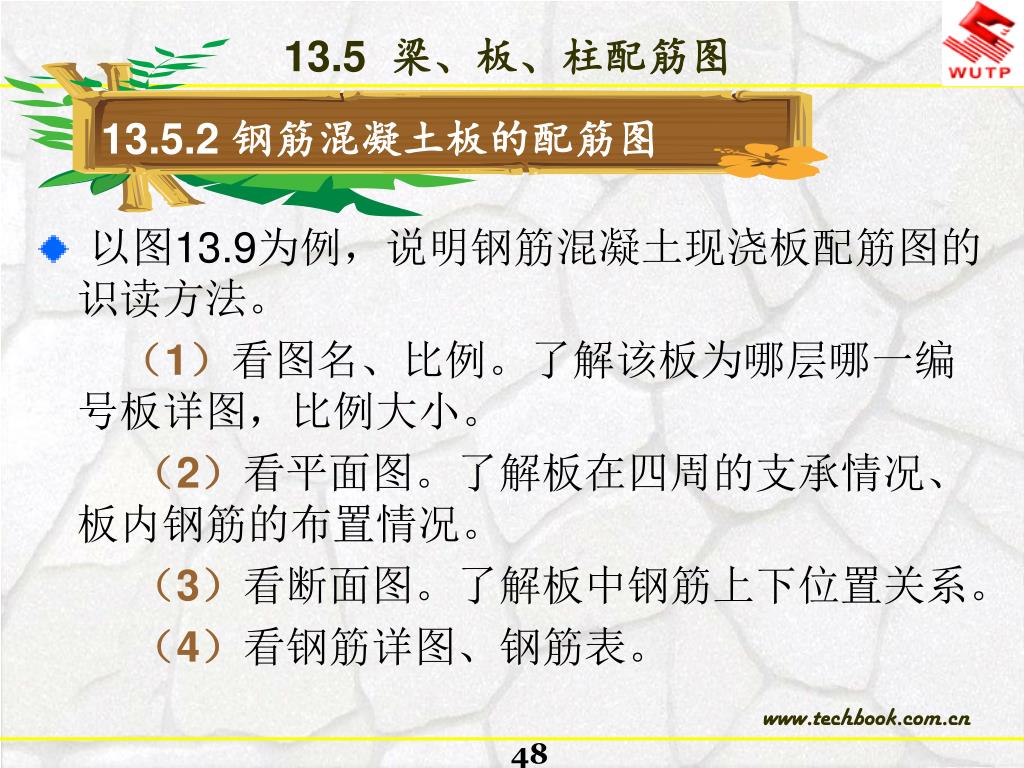

13.5.2 钢筋混凝土板的配筋图 13.5 梁、板、柱配筋图 • 以图13.9为例，说明钢筋混凝土现浇板配筋图的识读方法。（1）看图名、比例。了解该板为哪层哪一编号板详图，比例大小。（2）看平面图。了解板在四周的支承情况、板内钢筋的布置情况。（3）看断面图。了解板中钢筋上下位置关系。（4）看钢筋详图、钢筋表。

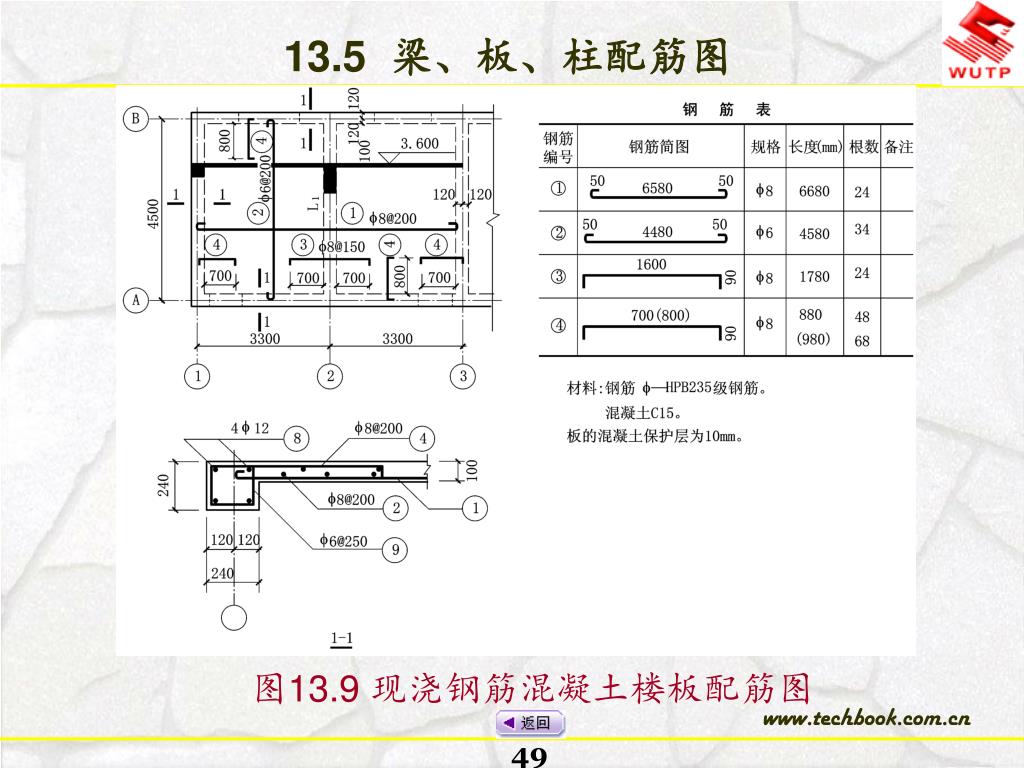

13.5 梁、板、柱配筋图 图13.9 现浇钢筋混凝土楼板配筋图

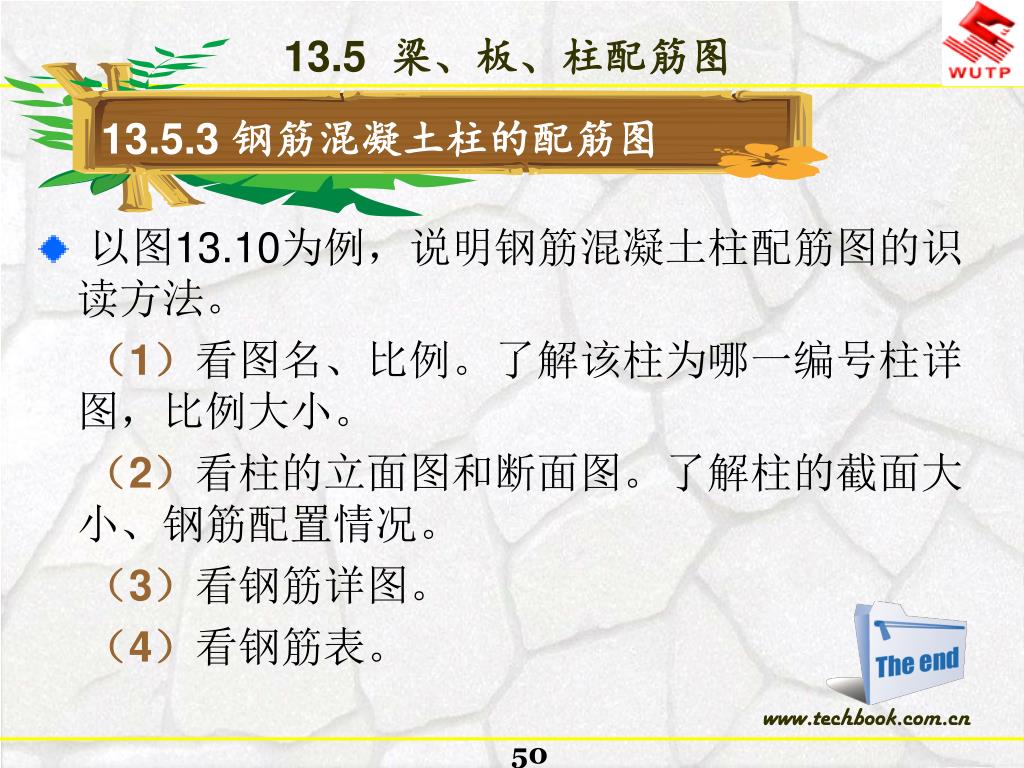

13.5.3 钢筋混凝土柱的配筋图 13.5 梁、板、柱配筋图 • 以图13.10为例，说明钢筋混凝土柱配筋图的识读方法。（1）看图名、比例。了解该柱为哪一编号柱详图，比例大小。（2）看柱的立面图和断面图。了解柱的截面大小、钢筋配置情况。（3）看钢筋详图。（4）看钢筋表。
