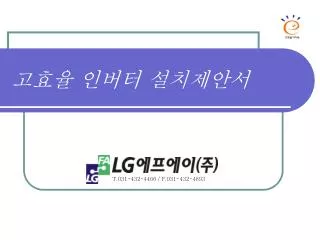

고효율 인버터 설치제안서

1. 고효율 인버터 설치제안서 T.031-432-4466 / F.031-432-4893

2. 고효율 인버터의 특징과 장점 -최대주파수 : 50,55Hz -회 전 방 향 : 정 방향 운전 -과부하내량 : 인버터 정격전류의 120%~150% 1분간 -인버터효율 : 95%이상 특 징 장 점 -에너지 절감 -Soft start/stop 기능으로 설비보호 -생산성 향상 및 유지 보수비, 시간 절감 -설비의 소음과 진동 감소로 쾌적한 환경제공 -기존설비의 유도 전동기 사용 가능 -뛰어난 제어 운전으로 최적의 운전실현

3. 고효율 인버터의 보급 지원제도 -전동기용량 : 3.7KW 이상의 한전 인증규격을 획득한 제품 -에너지 절감 대상인 Fan, Pump, Blower 등의 저감 토오크 부하 -인버터 사용시 절전되는 전력의 합계가 5kw 이상이 되는 사용자 지원대상 인버터 설치로 절감되는 전동기 소요전력(kw)당 13~17만원 지원 -3.7kw~22kw : 17만원/kw -30kw~75kw : 15만원/kw -90kw~220kw : 13만원/kw 지원금액 -인버터, 리엑터,노이즈 필터를 전동기와 1:1로 설치 -인버터 교체시 지원제외 -관공서 및 국가 기관 지원제외 지원기준

4. 고효율 인버터의 보급 지원제도 -최대출력 주파수가 50Hz의 인버터 사용시 37%지원 -최대출력 주파수가 55Hz의 인버터 사용시 20%지원 지원금액범위 -고효율 인증 50Hz의 인버터 15kw 2대, 30kw 3대를 사용할 경우 -총 적용 용량 : 15kw×2+30kw×3=120kw 한전 지원금 : 30kw×0.37×170,000원+ 90kw×0.37×150,000원=6,820,000원 지원금액 예

5. 에너지 절감이 가능한 부하종류

6. 열교환기 Mixing Pump 신선유 공급Pump 제조 설비 신선부 신선유 탱크 P P LS INV LS INV 압력/유량 센서 M M ※ 설치사례 - 금속분야 • 경북 구미 소재 L 전선 • 신선 유 공급 Pump • 신선공정에서 윤할 및 냉각 목적으로 신선 유를 공급함. • 75kW ~ 5.5kW 총 16대 • 총투자비 : ￦141,971,000원 • 절감량(금액) : • 1,254,678kWh/년(절감 률 : 50.3%) • ￦63,989,000원/년 • 투자비회수기간 = 총투자비÷절감금액 2.2년

7. ※ 설치사례 - 빌딩분야 • 청주 소재 C 대학 • 냉온 수순환Pump에 Inverter 설치 냉 온수 순환펌프에 Inverter를 설치하고 펌프의 Valve를 100% Open하여 운전하면서 수동으로 적정 회전 수를 설정 • 대상설비 용량 및 수량 : 총 6대 75kW 1대 - 30kW 1대 11kW 2대 - 7.5kW 2대 • 연간 전력사용량 교체 전 : 161,356k Wh 교체 후 : 49,907 Wh • 총투자비 : ￦ 48,000,000원 • 절감량(금액) : 111,449 kWh/년(절감 률 : 68%) ￦11,256,349원/년 투자비회수기간 = 총 투자비÷절감금액 4.3년

8. 절감량(금액) : • 3,017,119kWh/년(절감률 : 70.1%) • ￦141,805,000원/년 • 투자비회수기간 = 총투자비÷절감금액 1.1년 ※ 설치사례 - 제지분야 • 충남 장항 소재 H 제지 • SCAF 순환 FAN • Coating지 생산 Line 건조공정에 고온공기 공급. • 90kW 4대, 110kW 4대 • 총투자비 : ￦ 150,000,000원

9. ※ 설치사례 - 유리분야 • 경기 군포 소재 D 테크팩(주) • 대상설비 용량 및 수량 • 금형집진 Fan(11kW) : 금형 가공 시 발생하는 분진을 수거. 작업 개소의 증감에 따라 압력 조절. • 대인용 Blower(15kW) : 계절의 변화에 따라 현장의 작업자에게 필요한 풍량을 제어. • 기타 : 식기MCB(45kW), 폐열 송풍기(22kW) 등 총 2대 • 연간 전력사용량 • 교체 전 : 630,720kWh 교체 후 : 269,370kWh • 절감량(금액) : • 361,350kWh/년(절감 률 : 57.3%) • ￦18,428,850원/년 • 총 투자비 : ￦24,579,000원 • 투자비회수기간 1.3년

10. ※ 주요 납품 실적 상호 생산품목 주소 일신방직㈜반월 ㈜대열보일러 이마트(안산,시화) ㈜백철금속 ㈜퍼스트칼라 ㈜아성프라텍 광주공장 혜성기계 에코서비스코리아 ㈜화남피혁 세광알루미늄㈜ 안산동산교회 영풍정밀㈜반월 ㈜한영산업 제일곡산㈜ 시화유통상가협동조합 신풍하이케스트 신호전기개발㈜ 만석실업 금강와이어메쉬산업㈜ 학교법인 동산고등학교 ㈜리퀴드메탈테크놀노지 섬유가공 보일러, 금속가공기계 상품유통 스텐레스 안료, 염료 프라스틱 사출 염색기계, 염색임가공 기초화압물, 화공약품 피혁 알미늄 전기용품 교회 펌프제조 비철금속 프라스틱 성형기 조제, 동물사료 상가관리 자동차부품 전기기기 외 염색가공 철선, 철망 교육 비정질 유리금속 안산시 안산시 안산시 시흥시 화성시 시흥시 전남 화순군 안산시 시흥시 안산시 안산시 안산시 안산시 시흥시 인천시 시흥시 안산시 서울시 안산시 화성시 안산시 평택시

11. ※ 주요 납품 실적 상호 생산품목 주소 ㈜유창금속 은산프라스틱 ㈜고려비엔피 ㈜삼리염연 유일화학공업사 ㈜삼성잉크 대성산업가스㈜구미공장 ㈜코리아써키트 ㈜에이디티 ㈜써피텍 남양부직포㈜ 나우기연㈜ ㈜신일기업 안산도시개발㈜ ㈜남동서해도금 ㈜테라닉스 ㈜부창테크 기영실크 ㈜서원 ㈜아론 금속 프라스틱 사출 동물약품, 사료 염색 합성수지 잉크 산소, 질소 인쇄회로기판 시험기기 전자부품도금 부직포 비파괴 검사장비 산업용플라스틱 전기생산, 온수공급 도금 인쇄회로기판 도금 섬유표백염색 비철금속 반도체장비, 광통신 안산시 화성시 충남 예산군 시흥시 파주시 안산시 구미시 안산시 시흥시 안산시 안산시 성남시 시흥시 안산시 인천시 안산시 시흥시 안산시 안산시 화성시

12. ※ 주요 납품 실적 상호 생산품목 주소 대창공업㈜ ㈜국제기업 풍년기업사 ㈜다우금속 ㈜대상이엔지 ㈜파카RGB LS산전㈜ ㈜디엘디 ㈜성보산업 ㈜유창금속 티지엘㈜ KP전자 대진동관㈜ 삼일니트㈜ ㈜효창티엔티 비철금속 금속기계 펄프형 제품 도금, 열처리 자동차 관련 산업기계 염색류 전기, 전자기기 전자제품 접착심지 금속 전자부품 인쇄회로기판 비철금속 염색 외 섬유 시흥시 안산시 안산시 안산시 안산시 안산시 천안시 안산시 안산시 안산시 안산시 시흥시 안산시 시흥시 시흥시
