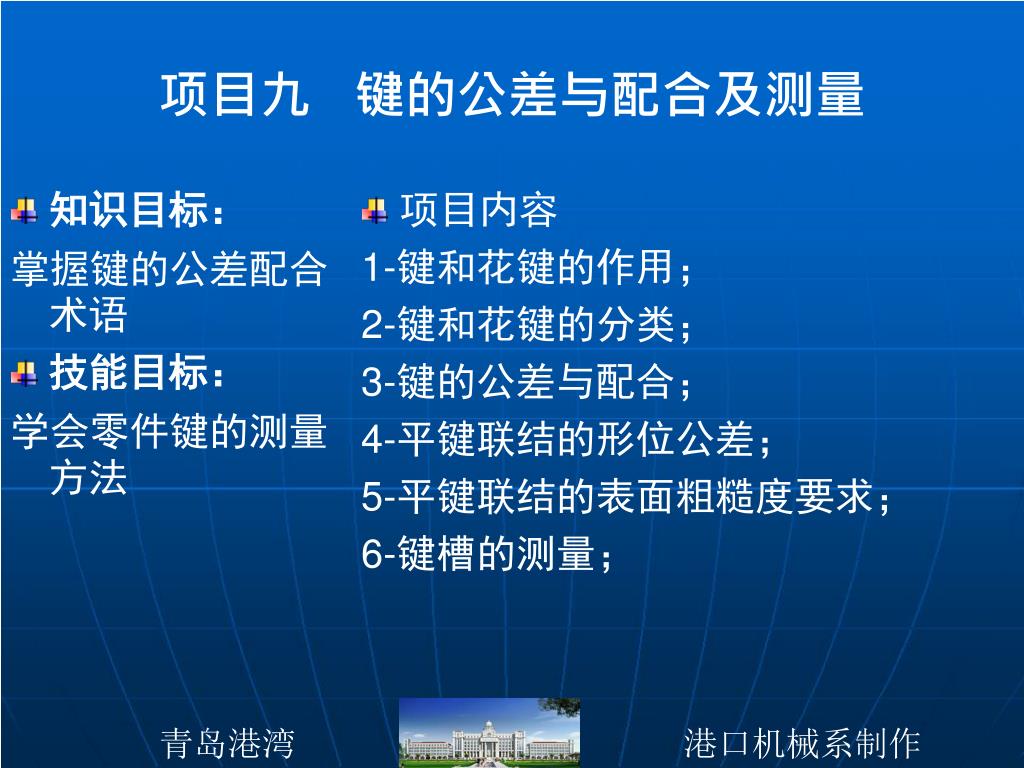

项目九键的公差与配合及测量

知识目标： 掌握键的公差配合术语技能目标：学会零件键的测量方法项目内容 1-键和花键的作用； 2-键和花键的分类； 3-键的公差与配合； 4-平键联结的形位公差； 5-平键联结的表面粗糙度要求； 6-键槽的测量；项目九键的公差与配合及测量

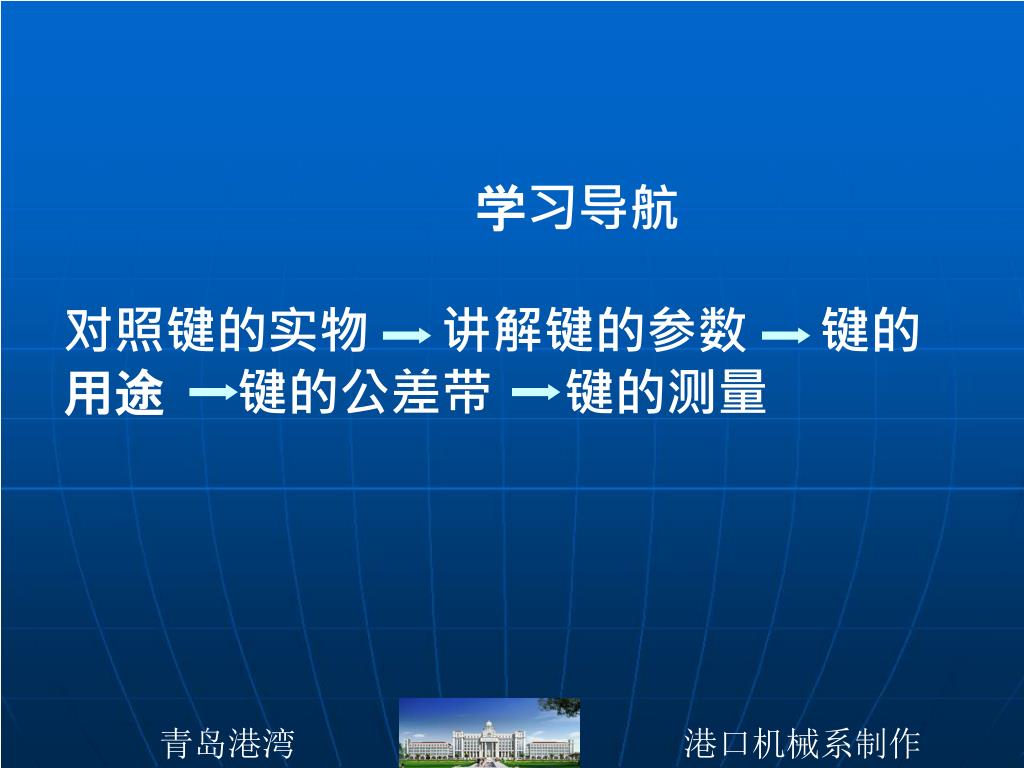

学习导航对照键的实物讲解键的参数 键的用途键的公差带键的测量

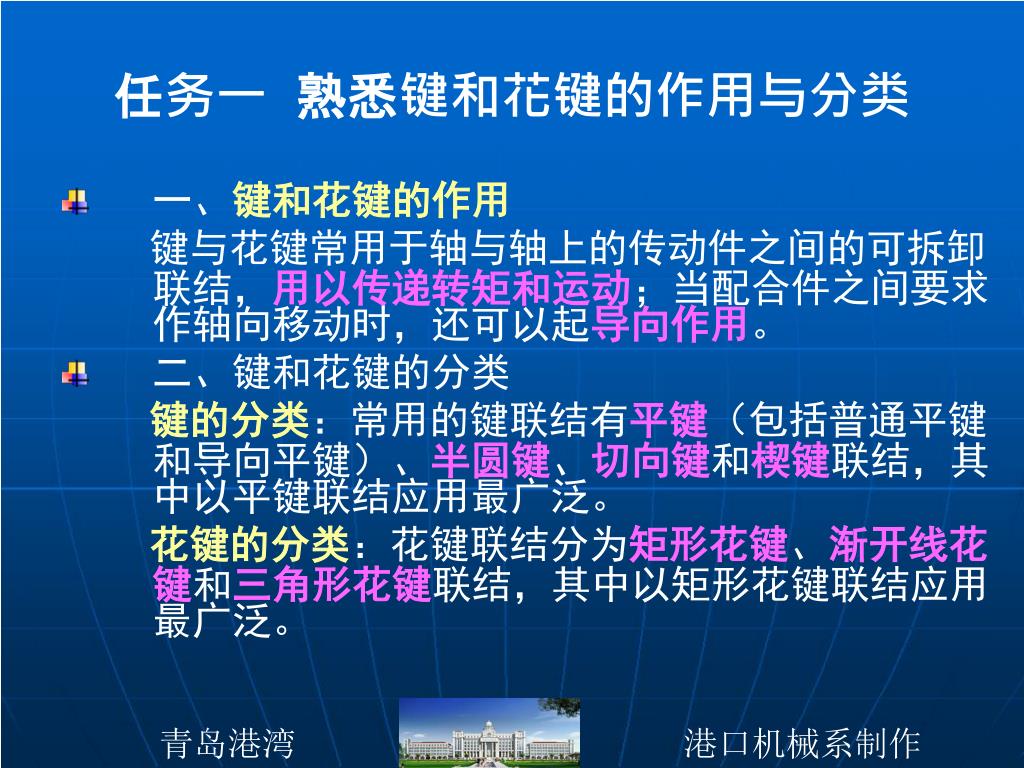

任务一熟悉键和花键的作用与分类 • 一、键和花键的作用键与花键常用于轴与轴上的传动件之间的可拆卸联结，用以传递转矩和运动；当配合件之间要求作轴向移动时，还可以起导向作用。 • 二、键和花键的分类键的分类：常用的键联结有平键（包括普通平键和导向平键）、半圆键、切向键和楔键联结，其中以平键联结应用最广泛。花键的分类：花键联结分为矩形花键、渐开线花键和三角形花键联结，其中以矩形花键联结应用最广泛。

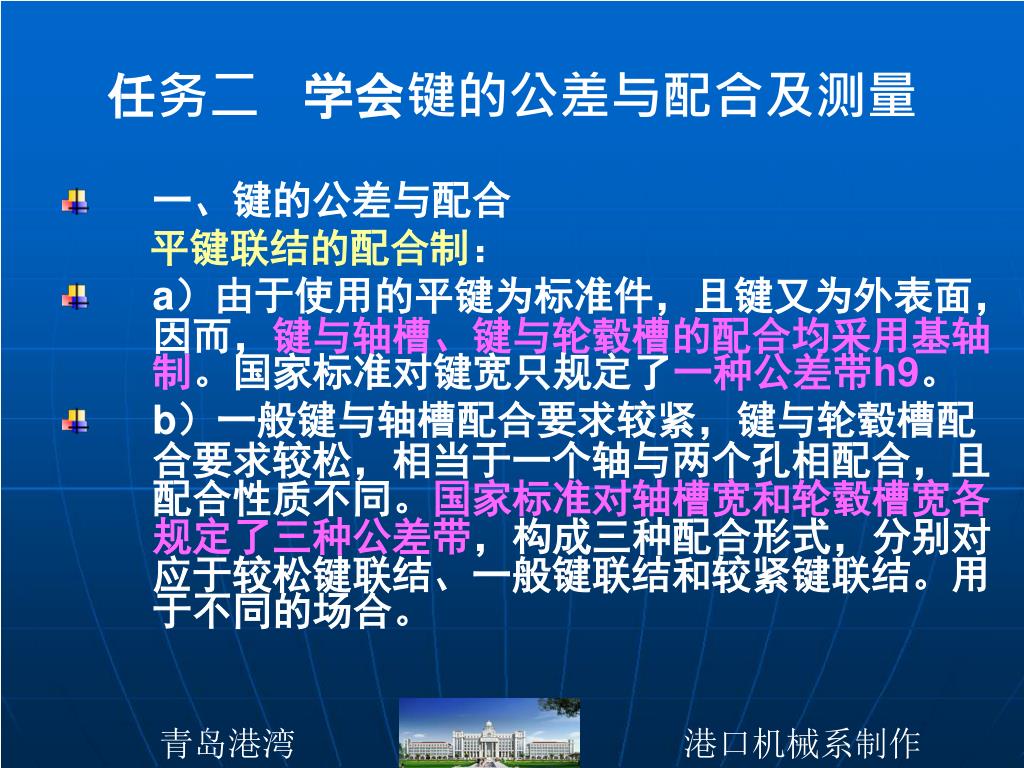

任务二学会键的公差与配合及测量 • 一、键的公差与配合平键联结的配合制： • a）由于使用的平键为标准件，且键又为外表面，因而，键与轴槽、键与轮毂槽的配合均采用基轴制。国家标准对键宽只规定了一种公差带h9。 • b）一般键与轴槽配合要求较紧，键与轮毂槽配合要求较松，相当于一个轴与两个孔相配合，且配合性质不同。国家标准对轴槽宽和轮毂槽宽各规定了三种公差带，构成三种配合形式，分别对应于较松键联结、一般键联结和较紧键联结。用于不同的场合。

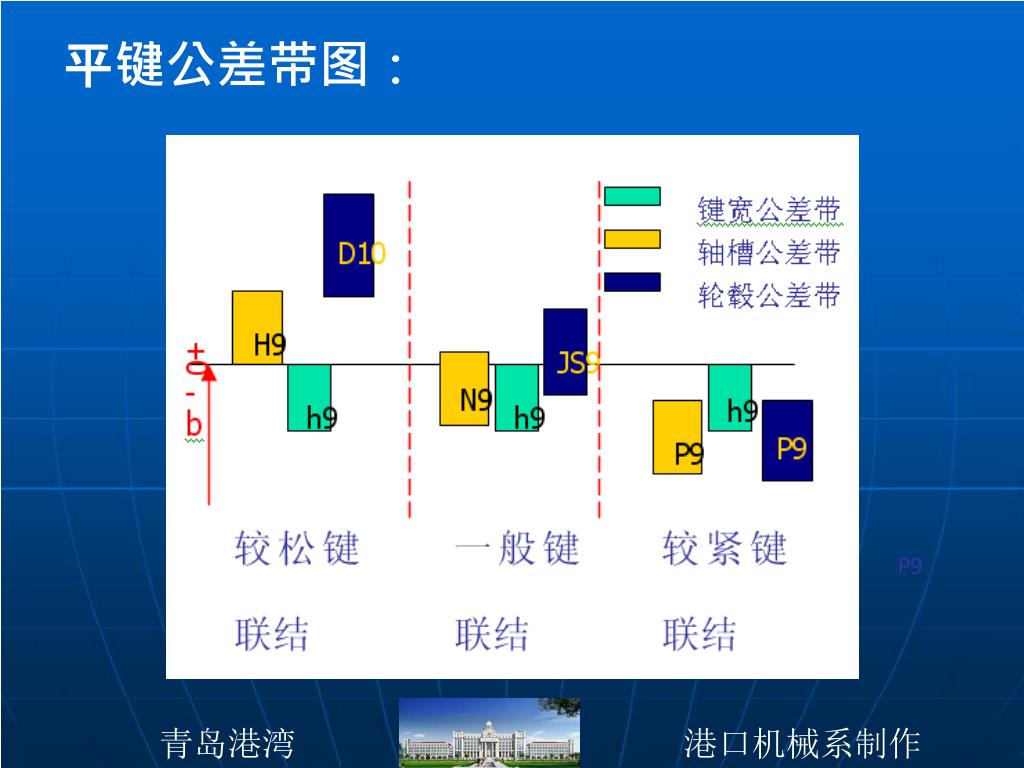

平键公差带图： P9

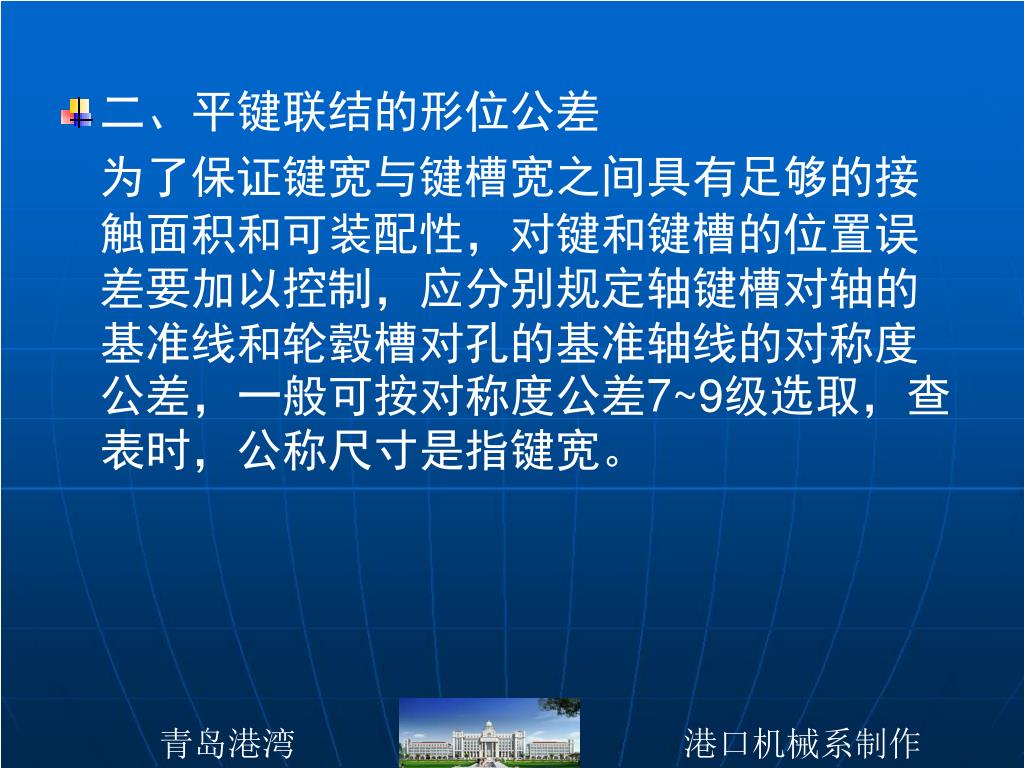

二、平键联结的形位公差 为了保证键宽与键槽宽之间具有足够的接触面积和可装配性，对键和键槽的位置误差要加以控制，应分别规定轴键槽对轴的基准线和轮毂槽对孔的基准轴线的对称度公差，一般可按对称度公差7~9级选取，查表时，公称尺寸是指键宽。

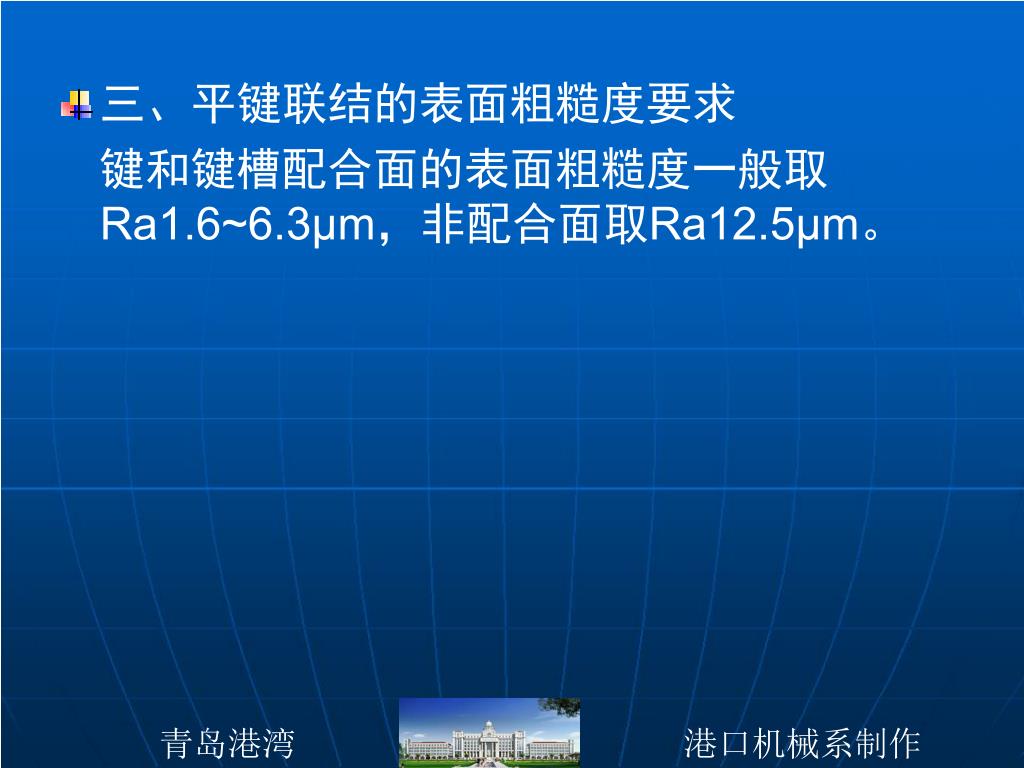

三、平键联结的表面粗糙度要求 键和键槽配合面的表面粗糙度一般取Ra1.6~6.3μm，非配合面取Ra12.5μm。

轴的标注示例 1、标注槽深d-t及公差 2、标注槽宽b及公差 3、标注对称度公差 4、标注表面粗糙度

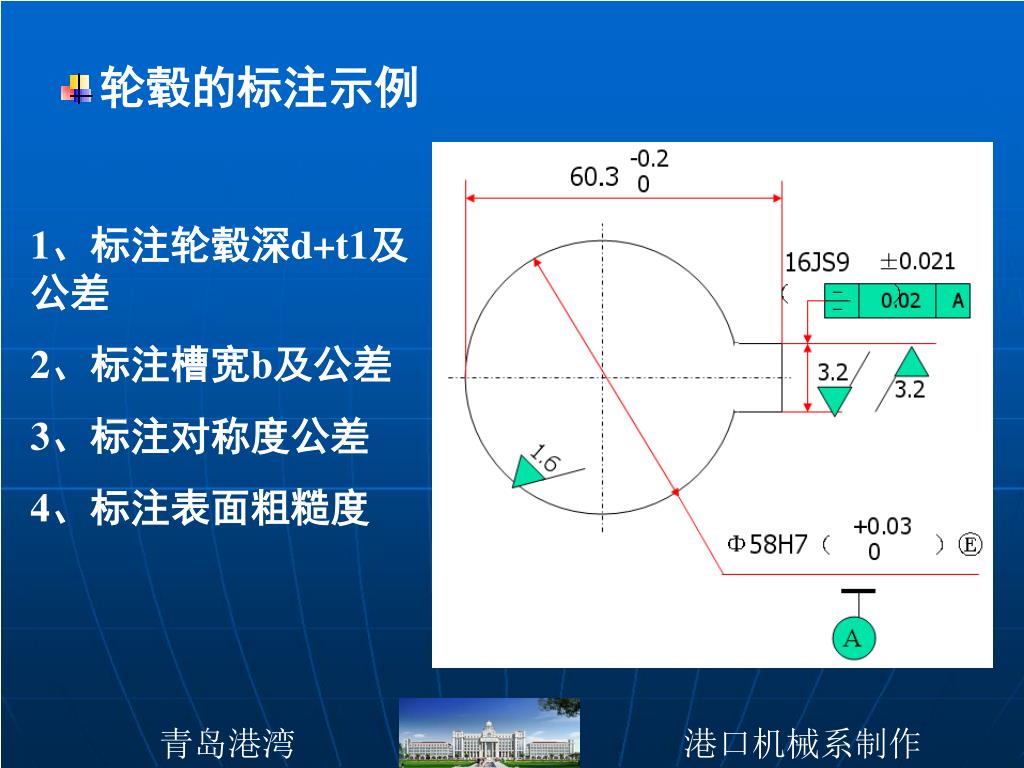

轮毂的标注示例 1、标注轮毂深d+t1及公差 2、标注槽宽b及公差 3、标注对称度公差 4、标注表面粗糙度

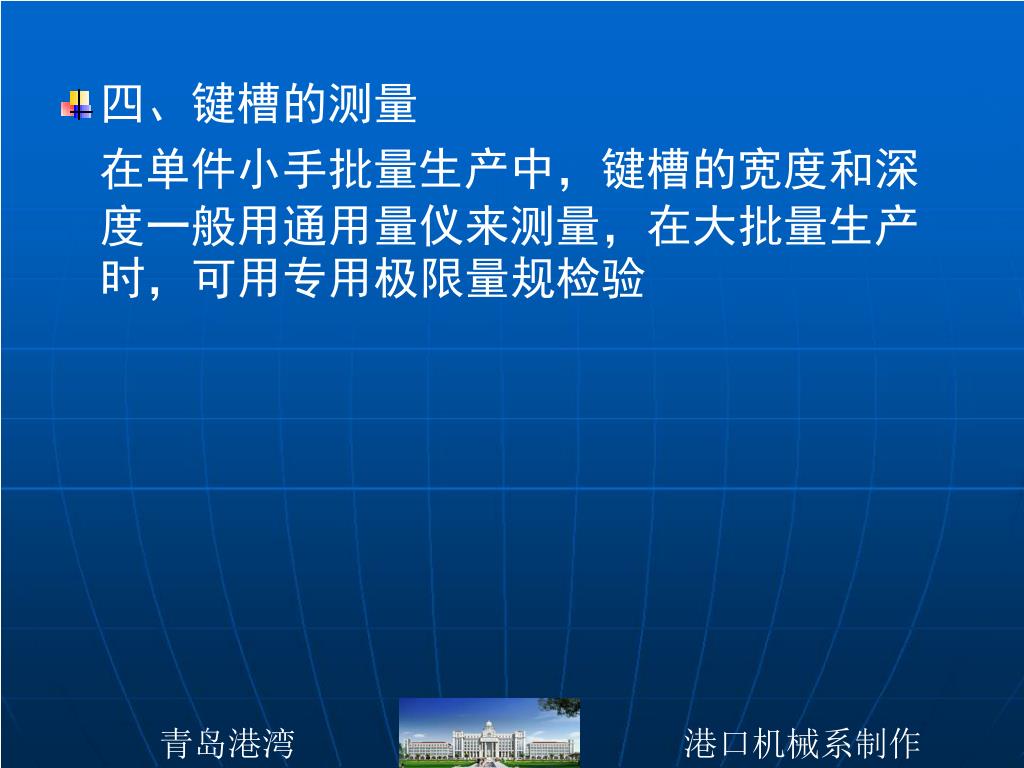

四、键槽的测量 在单件小手批量生产中，键槽的宽度和深度一般用通用量仪来测量，在大批量生产时，可用专用极限量规检验

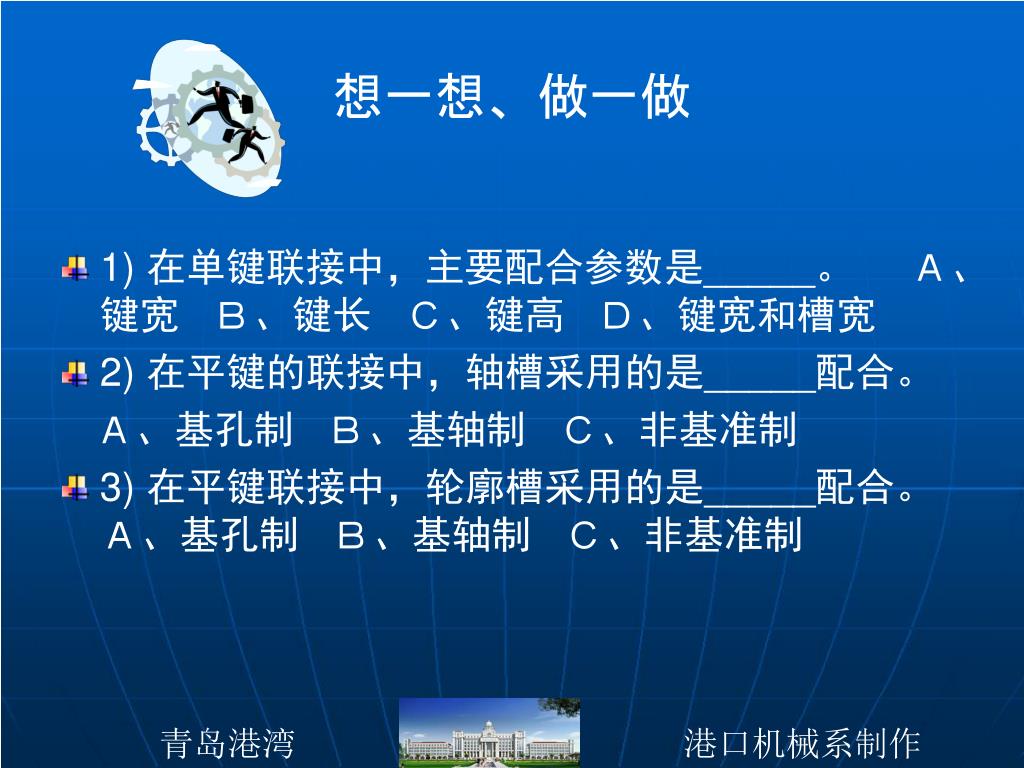

想一想、做一做 • 1) 在单键联接中，主要配合参数是_____。Ａ、键宽Ｂ、键长Ｃ、键高Ｄ、键宽和槽宽 • 2) 在平键的联接中，轴槽采用的是_____配合。Ａ、基孔制Ｂ、基轴制Ｃ、非基准制 • 3) 在平键联接中，轮廓槽采用的是_____配合。Ａ、基孔制Ｂ、基轴制Ｃ、非基准制

项目九 键的公差与配合及测量
