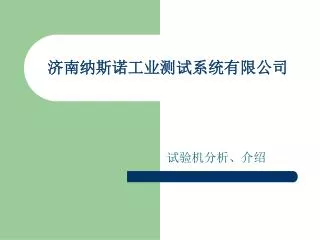

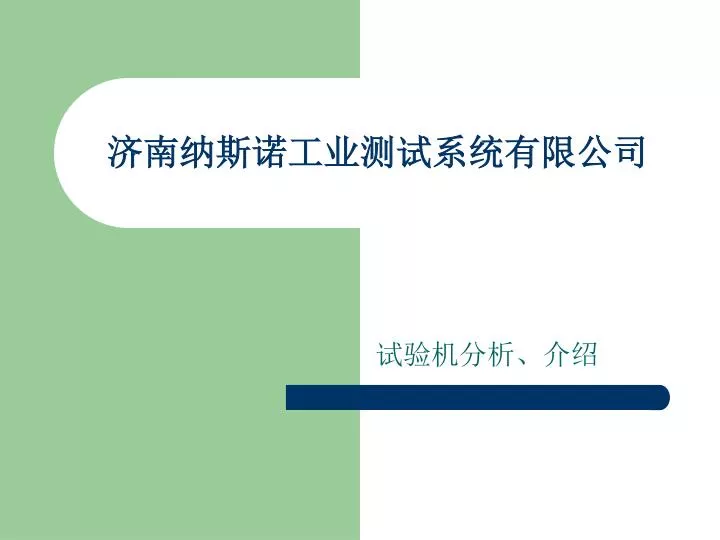

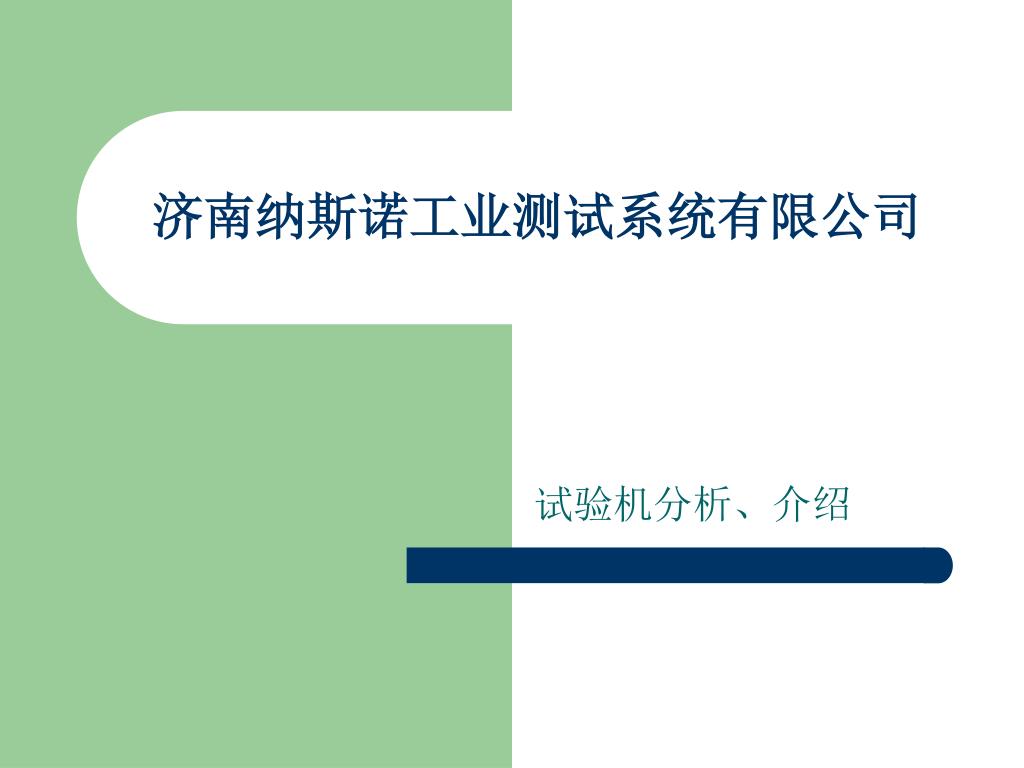

1. 济南纳斯诺工业测试系统有限公司 试验机分析、介绍

2. 纳斯诺试验机类型 • 电子万能试验机 • 液压万能试验机 • 冲击试验机 • 压力试验机 • 杯突试验机 • 环刚度试验机 • 弹簧拉压试验机 • 卧式拉力试验机

3. 电子万能试验机：数显和微机控制两种 数显电子万能试验机：WDS-05液晶显示电子万能试验机 产品介绍： 该系列万能试验机适用于橡胶、塑料、纺织物、防水料、电线电缆、 网绳、金属丝、金属棒、金属板等材料的拉伸试验，增加附具可做压缩、 弯曲试验。具有试验力数字显示，试验速度连续可调,试样拉断自动停机，峰值保持等功能。 技术参数： 最大试验力：500N 量 程：0N-500N 试验力准确度：优于±1% 位移分辨率：0.01mm 位移测量准确度：优于±1% 拉 伸 行 程：600mm或1000mm（可选） 压 缩 行 程：600mm或1000mm（可选） 试 验 行 程：600mm或1000mm（可选） 位移速度控制范围：1mm/min—500mm/min（普通配置） 位移速度控制精度：优于±1% 试验机级别：优于1级 变形示值误差：≤±（50+0.15L） 试验机尺寸：660*420*1350mm或1750mm 外 观：符合GB/T2611要求 成 套 性：符合标准要求 保护功能：试验机有过载保护功能 供电电源：220v，50Hz 重 量：150KG

4. 微机控制电子万能试验机（门式） 主要用途： 该试验机主机与辅具的设计借鉴了国外的先进技术，外形美观，操作 方便，性能稳定可靠。计算机系统通过LASNOV控制器，经调速系统 控制伺服电机转动，经减速系统减速后通过精密丝杠副带动移动横梁 上升、下降，完成试样的拉伸、压缩、弯曲、剪切等多种力学性能试 验，无污染、噪音低，效率高，具有非常宽的调速范围和横梁移动距 离，另外配置种类繁多的试验附具，在金属、非金属、复合材料及制 品的力学性能试验方面，具有非常广阔的应用前景。同时可根据GB、 ISO、JIS、ASTM、DIN及用户提供多种标准进行试验和数据处理。该 机广泛应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、 纺织、家电等行业的材料检验分析，是科研院校、大专院校、工矿企 业、技术监督、商检仲裁等部门的理想测试设备。 标准参数： 型号： WDW-10/WDW -20/WDW-50/WDW-100 最大试验力:10kN/20kN/50kN/100 kN 测量范围:最大试验力的2%—100% 试验力准确度:优于示值的±1%(±0.5%为特殊选择) 位移测量:分辨率为0.01mm 变形准确度:优于±1% 调速范围:1—300mm/min或1—200mm/min 拉伸有效空间:600mm(可根据用户要求定制） 主机形式:门式框架结构 主机尺寸:660×450×1700mm 800×600×1800mm 重量约:400Kg 约500Kg 约600Kg

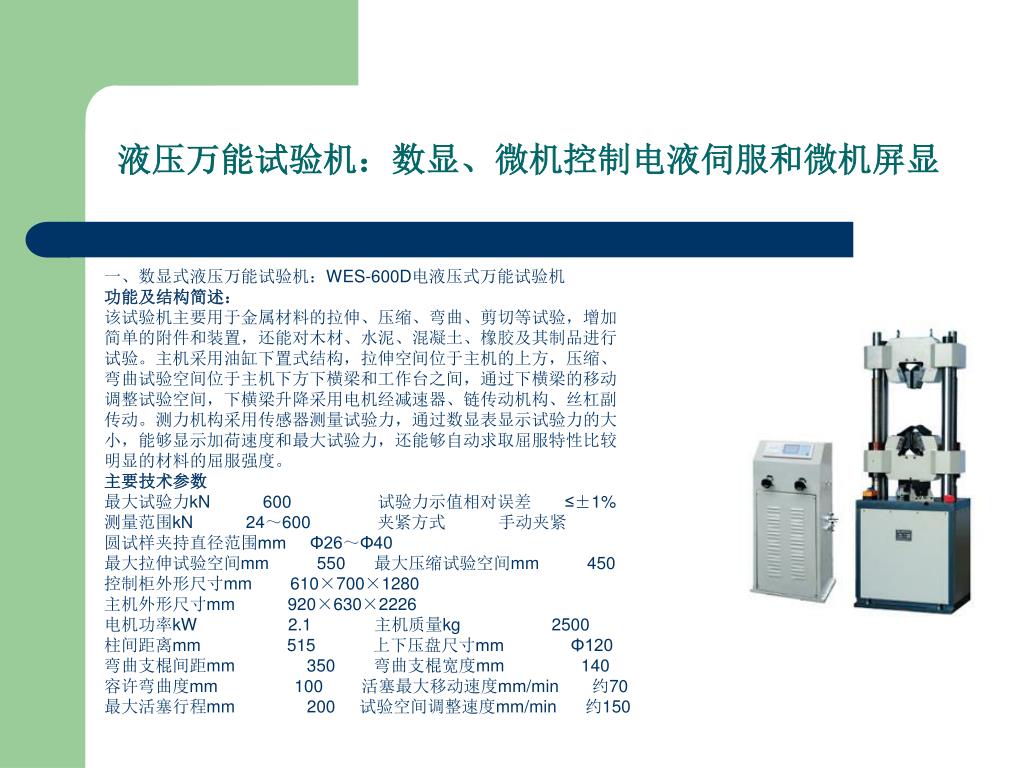

5. 液压万能试验机：数显、微机控制电液伺服和微机屏显液压万能试验机：数显、微机控制电液伺服和微机屏显 一、数显式液压万能试验机：WES-600D电液压式万能试验机 功能及结构简述： 该试验机主要用于金属材料的拉伸、压缩、弯曲、剪切等试验，增加 简单的附件和装置，还能对木材、水泥、混凝土、橡胶及其制品进行 试验。主机采用油缸下置式结构，拉伸空间位于主机的上方，压缩、 弯曲试验空间位于主机下方下横梁和工作台之间，通过下横梁的移动 调整试验空间，下横梁升降采用电机经减速器、链传动机构、丝杠副 传动。测力机构采用传感器测量试验力，通过数显表显示试验力的大 小，能够显示加荷速度和最大试验力，还能够自动求取屈服特性比较 明显的材料的屈服强度。 主要技术参数 最大试验力kN 600 试验力示值相对误差 ≤±1% 测量范围kN 24～600 夹紧方式 手动夹紧 圆试样夹持直径范围mm Φ26～Φ40 最大拉伸试验空间mm 550 最大压缩试验空间mm 450 控制柜外形尺寸mm 610×700×1280 主机外形尺寸mm 920×630×2226 电机功率kW 2.1 主机质量kg 2500 柱间距离mm 515 上下压盘尺寸mm Φ120 弯曲支棍间距mm 350 弯曲支棍宽度mm 140 容许弯曲度mm 100 活塞最大移动速度mm/min 约70 最大活塞行程mm 200 试验空间调整速度mm/min 约150

6. 电液伺服液压万能试验机：WAW-C微机控制电液伺服万能试验机电液伺服液压万能试验机：WAW-C微机控制电液伺服万能试验机 主要用途 ： 本试验机广泛适用于金属材料的拉伸、压缩、弯曲、剪切试验，也可用于水泥、混凝土 等非金属材料的抗压和抗折试验。增加简单辅具后，可进行紧固件、钢丝绳、构件的力学性 能试验，是航空航天部门、科研单位、工程质量检测、大专院校、工矿企业理想的高品质检 测仪器。 标准参数： 型号规格 WAW-100B WAW-300 WAW-600 WAW-1000 最大试验力（kN） 100 300 600 1000 试验力测量范围(kN) 2%—5% F.S，4subsection1、2、5、10 试验力准确度 ±1% 位移测量分辨率 0.01㎜ 变形测量准确度 ±0.5%F.S 应力速率控制范围 1MP/S-60MP/S 位移速率控制范围 0.5㎜/min-50㎜/min 试验空间(mm)拉伸 630 650 710 600 压缩 550 550 600 460 活塞最大行程(mm) 250 供电电源 380V±10%, 50Hz 工作环境 10℃～30℃, relative humidity≤80% 外形尺寸 （L×W×H）（㎜） 主机 730×500×2000 905×580×2260 905×580×2325 1070×850×2530 液压源 600×600×1165 重量(kg) 1370 2720 3020 4120

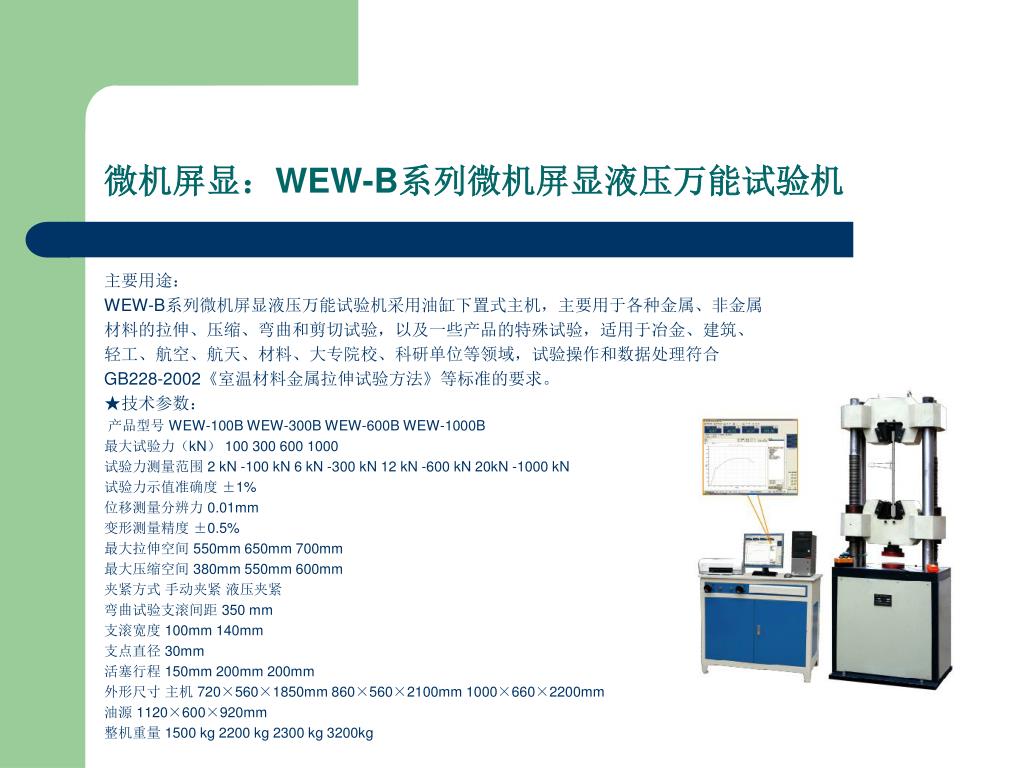

7. 微机屏显：WEW-B系列微机屏显液压万能试验机 主要用途： WEW-B系列微机屏显液压万能试验机采用油缸下置式主机，主要用于各种金属、非金属 材料的拉伸、压缩、弯曲和剪切试验，以及一些产品的特殊试验，适用于冶金、建筑、 轻工、航空、航天、材料、大专院校、科研单位等领域，试验操作和数据处理符合 GB228-2002《室温材料金属拉伸试验方法》等标准的要求。 ★技术参数： 产品型号 WEW-100B WEW-300B WEW-600B WEW-1000B 最大试验力（kN） 100 300 600 1000 试验力测量范围 2 kN -100 kN 6 kN -300 kN 12 kN -600 kN 20kN -1000 kN 试验力示值准确度 ±1% 位移测量分辨力 0.01mm 变形测量精度 ±0.5% 最大拉伸空间 550mm 650mm 700mm 最大压缩空间 380mm 550mm 600mm 夹紧方式 手动夹紧 液压夹紧 弯曲试验支滚间距 350 mm 支滚宽度 100mm 140mm 支点直径 30mm 活塞行程 150mm 200mm 200mm 外形尺寸 主机 720×560×1850mm 860×560×2100mm 1000×660×2200mm 油源 1120×600×920mm 整机重量 1500 kg 2200 kg 2300 kg 3200kg

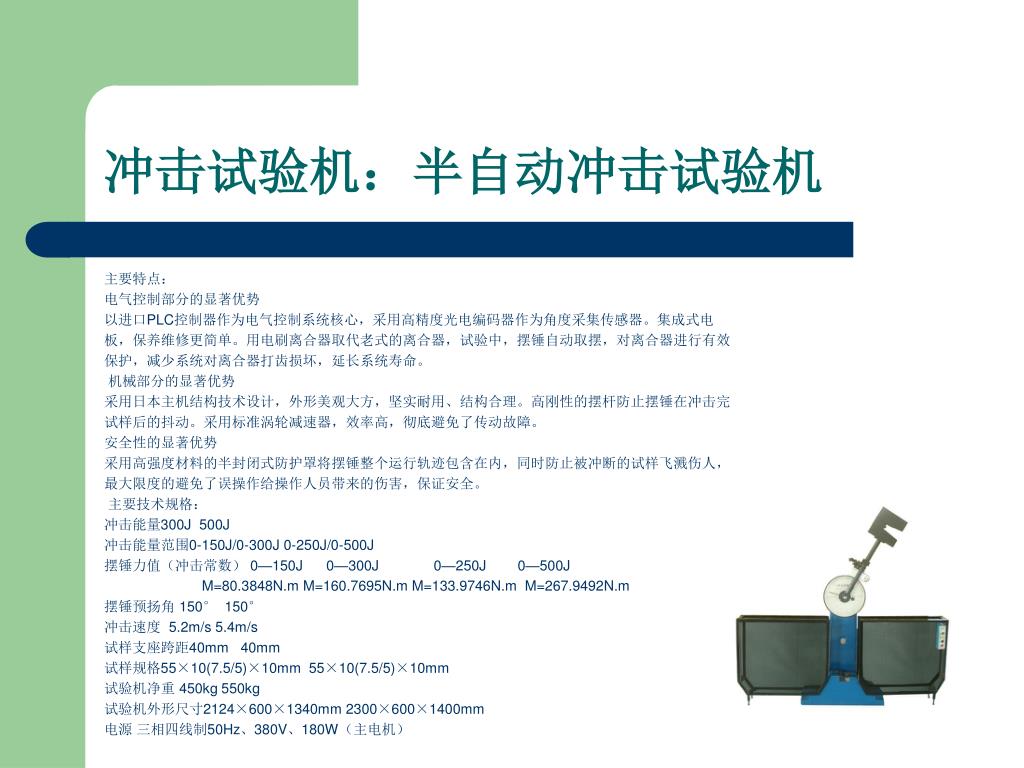

8. 冲击试验机：半自动冲击试验机 主要特点： 电气控制部分的显著优势 以进口PLC控制器作为电气控制系统核心，采用高精度光电编码器作为角度采集传感器。集成式电 板，保养维修更简单。用电刷离合器取代老式的离合器，试验中，摆锤自动取摆，对离合器进行有效 保护，减少系统对离合器打齿损坏，延长系统寿命。 机械部分的显著优势 采用日本主机结构技术设计，外形美观大方，坚实耐用、结构合理。高刚性的摆杆防止摆锤在冲击完 试样后的抖动。采用标准涡轮减速器，效率高，彻底避免了传动故障。 安全性的显著优势 采用高强度材料的半封闭式防护罩将摆锤整个运行轨迹包含在内，同时防止被冲断的试样飞溅伤人， 最大限度的避免了误操作给操作人员带来的伤害，保证安全。 主要技术规格： 冲击能量300J 500J 冲击能量范围0-150J/0-300J 0-250J/0-500J 摆锤力值（冲击常数） 0—150J 0—300J 0—250J 0—500J M=80.3848N.m M=160.7695N.m M=133.9746N.m M=267.9492N.m 摆锤预扬角 150° 150° 冲击速度 5.2m/s 5.4m/s 试样支座跨距40mm 40mm 试样规格55×10(7.5/5)×10mm 55×10(7.5/5)×10mm 试验机净重 450kg 550kg 试验机外形尺寸2124×600×1340mm 2300×600×1400mm 电源 三相四线制50Hz、380V、180W（主电机）

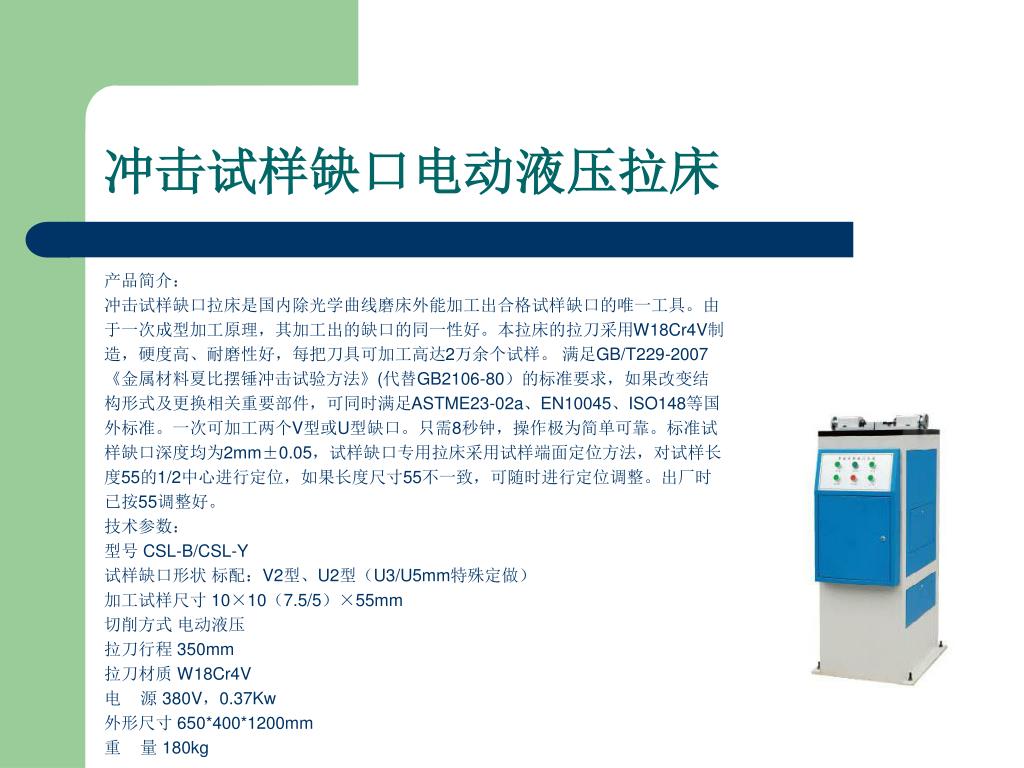

9. 冲击试样缺口电动液压拉床 产品简介： 冲击试样缺口拉床是国内除光学曲线磨床外能加工出合格试样缺口的唯一工具。由 于一次成型加工原理，其加工出的缺口的同一性好。本拉床的拉刀采用W18Cr4V制 造，硬度高、耐磨性好，每把刀具可加工高达2万余个试样。 满足GB/T229-2007 《金属材料夏比摆锤冲击试验方法》(代替GB2106-80）的标准要求，如果改变结 构形式及更换相关重要部件，可同时满足ASTME23-02a、EN10045、ISO148等国 外标准。一次可加工两个V型或U型缺口。只需8秒钟，操作极为简单可靠。标准试 样缺口深度均为2mm±0.05，试样缺口专用拉床采用试样端面定位方法，对试样长 度55的1/2中心进行定位，如果长度尺寸55不一致，可随时进行定位调整。出厂时 已按55调整好。 技术参数： 型号 CSL-B/CSL-Y 试样缺口形状 标配：V2型、U2型（U3/U5mm特殊定做） 加工试样尺寸 10×10（7.5/5）×55mm 切削方式 电动液压 拉刀行程 350mm 拉刀材质 W18Cr4V 电 源 380V，0.37Kw 外形尺寸 650*400*1200mm 重 量 180kg

10. 冲击试验低温槽：CDW系列 产品说明： 低温冲击试验是金属材料的一项很重要的机械性能试验，试验温度的准确性直接影响试验数据的可 靠性。CDW型冲击试验低温仪(槽)是我公司根据GB/T229-2007《金属材料夏比摆锤冲击试验方法》(替代 GB/T229-1994《金属夏比缺口冲击试验方法》)中对低温装置的要求，配合深温制冷的各项规定，而最新开发、 研制的适用于金属制品低温理化检验的最新产品。 本设备采用单机/复叠式压缩机制冷技术，利用热平衡原理及 循环搅拌方式，达到对试样的自动均匀冷却、恒温，可完全满足国家标准GB/T229-2007所规定的各项技术指标。 本设备操作简单方便，工作效率高，是金属低温冲击试验中最理想的试样冷却、恒温设备。同时亦可用于其它 低温检测及试验工作。利用三元复叠式超低温制冷循环技术，极大地扩大了系统循环工作的温差，可获得比传 统双级压缩机循环更低的制冷温度（-100℃的快速制冷）。同时，本设备已全面采用新型环保制冷剂，为今后 的检验维修提供了方便，是目前国内冲击试验领域最成熟的超低温制冷仪器。 主要技术参数： 型号 CDW-30 CDW-40 CDW-60 CDW-80 CDW-100 温度范围 30~-30℃ 30~-40℃ 30~-60℃ 30~-80℃ 30~-100℃ 温度波动度 ±0.5℃ 温度均匀度 ±0.5℃ 电源 220V～240V，50HZ 功率 1.2kW 2.3kW 3.5kW 外形尺寸mm 910×500×870 1500×805×1160 净重 约60kg 约90kg 约120kg 制冷方式 单机 复叠式（双机） 三元复叠式（三机） 主要用途： 金属夏比缺口冲击试验备注：如改变工作槽尺寸可用作：铁索体钢落锤撕裂试验；重要测量仪表调试用、 航空仪表调试、温度表标定、计量检定用（可选精密型温控仪表±0.005℃）；外形尺寸发生变化恕不另行 通知。

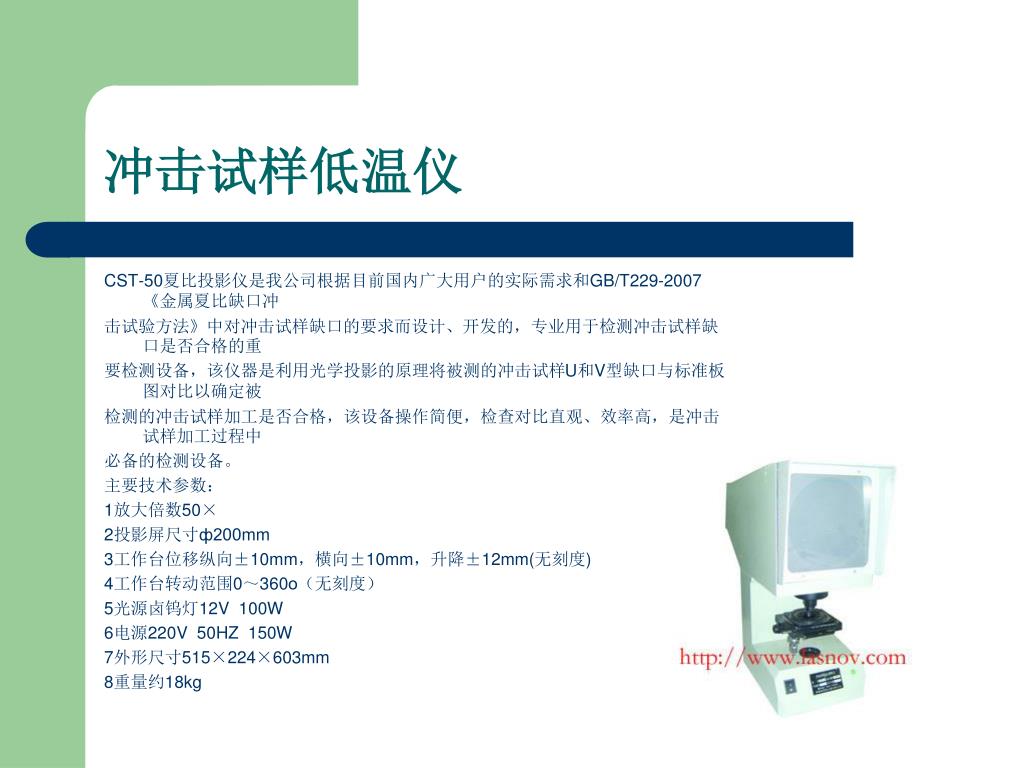

11. 冲击试样低温仪 CST-50夏比投影仪是我公司根据目前国内广大用户的实际需求和GB/T229-2007《金属夏比缺口冲 击试验方法》中对冲击试样缺口的要求而设计、开发的，专业用于检测冲击试样缺口是否合格的重 要检测设备，该仪器是利用光学投影的原理将被测的冲击试样U和V型缺口与标准板图对比以确定被 检测的冲击试样加工是否合格，该设备操作简便，检查对比直观、效率高，是冲击试样加工过程中 必备的检测设备。 主要技术参数： 1放大倍数50× 2投影屏尺寸ф200mm 3工作台位移纵向±10mm，横向±10mm，升降±12mm(无刻度) 4工作台转动范围0～360о（无刻度） 5光源卤钨灯12V 100W 6电源220V 50HZ 150W 7外形尺寸515×224×603mm 8重量约18kg

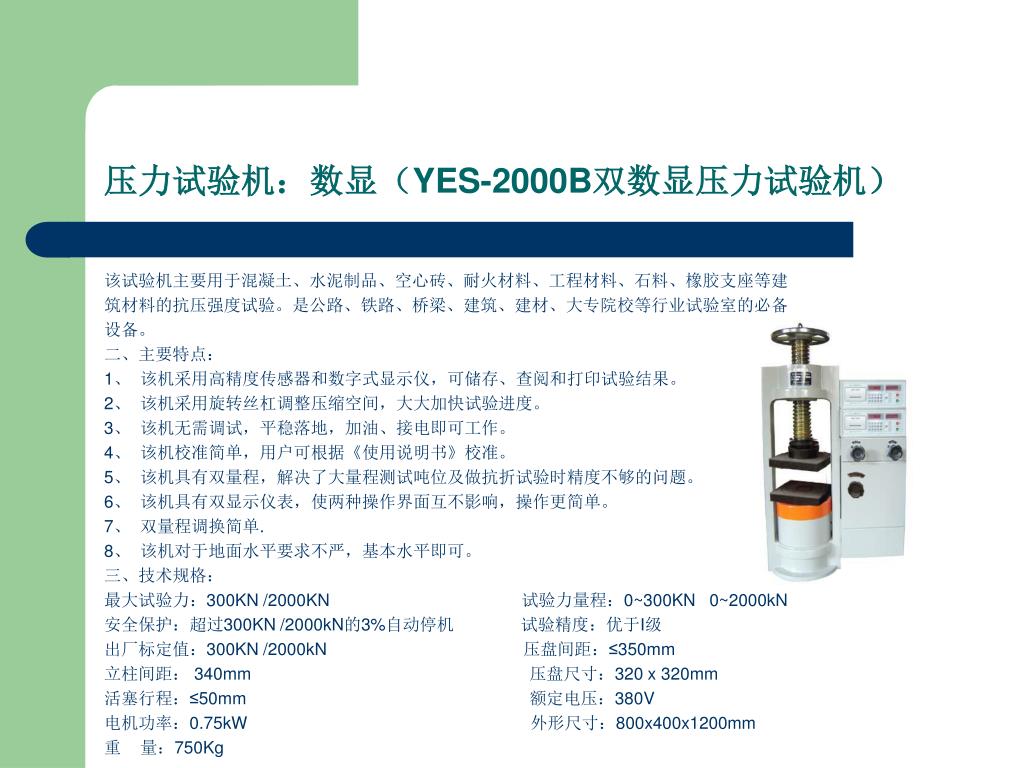

12. 压力试验机：数显（YES-2000B双数显压力试验机）压力试验机：数显（YES-2000B双数显压力试验机） 该试验机主要用于混凝土、水泥制品、空心砖、耐火材料、工程材料、石料、橡胶支座等建 筑材料的抗压强度试验。是公路、铁路、桥梁、建筑、建材、大专院校等行业试验室的必备 设备。 二、主要特点： 1、 该机采用高精度传感器和数字式显示仪，可储存、查阅和打印试验结果。 2、 该机采用旋转丝杠调整压缩空间，大大加快试验进度。 3、 该机无需调试，平稳落地，加油、接电即可工作。 4、 该机校准简单，用户可根据《使用说明书》校准。 5、 该机具有双量程，解决了大量程测试吨位及做抗折试验时精度不够的问题。 6、 该机具有双显示仪表，使两种操作界面互不影响，操作更简单。 7、 双量程调换简单. 8、 该机对于地面水平要求不严，基本水平即可。 三、技术规格： 最大试验力：300KN /2000KN 试验力量程：0~300KN 0~2000kN 安全保护：超过300KN /2000kN的3%自动停机 试验精度：优于Ι级 出厂标定值：300KN /2000kN 压盘间距：≤350mm 立柱间距： 340mm 压盘尺寸：320 x 320mm 活塞行程：≤50mm 额定电压：380V 电机功率：0.75kW 外形尺寸：800x400x1200mm 重 量：750Kg

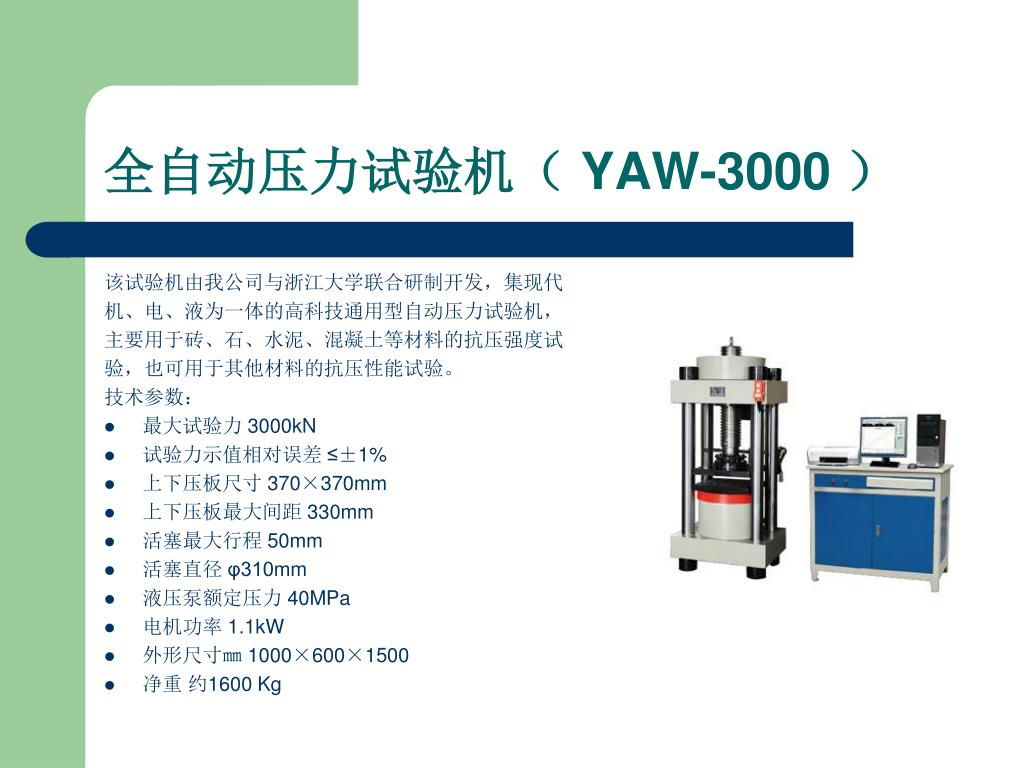

13. 全自动压力试验机（ YAW-3000 ） 该试验机由我公司与浙江大学联合研制开发，集现代 机、电、液为一体的高科技通用型自动压力试验机， 主要用于砖、石、水泥、混凝土等材料的抗压强度试 验，也可用于其他材料的抗压性能试验。 技术参数： • 最大试验力 3000kN • 试验力示值相对误差 ≤±1% • 上下压板尺寸 370×370mm • 上下压板最大间距 330mm • 活塞最大行程 50mm • 活塞直径 φ310mm • 液压泵额定压力 40MPa • 电机功率 1.1kW • 外形尺寸㎜ 1000×600×1500 • 净重 约1600 Kg

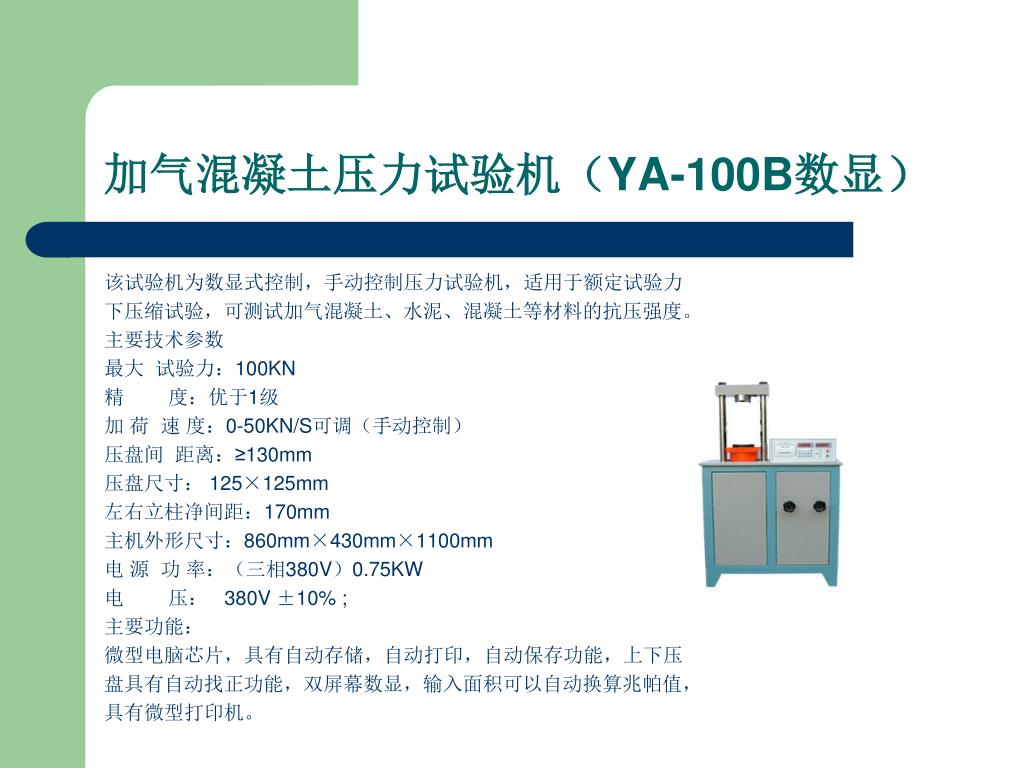

14. 加气混凝土压力试验机（YA-100B数显） 该试验机为数显式控制，手动控制压力试验机，适用于额定试验力 下压缩试验，可测试加气混凝土、水泥、混凝土等材料的抗压强度。 主要技术参数 最大 试验力：100KN 精 度：优于1级 加 荷 速 度：0-50KN/S可调（手动控制） 压盘间 距离：≥130mm 压盘尺寸： 125×125mm 左右立柱净间距：170mm 主机外形尺寸：860mm×430mm×1100mm 电 源 功 率：（三相380V）0.75KW 电 压： 380V ±10% ; 主要功能： 微型电脑芯片，具有自动存储，自动打印，自动保存功能，上下压 盘具有自动找正功能，双屏幕数显，输入面积可以自动换算兆帕值， 具有微型打印机。

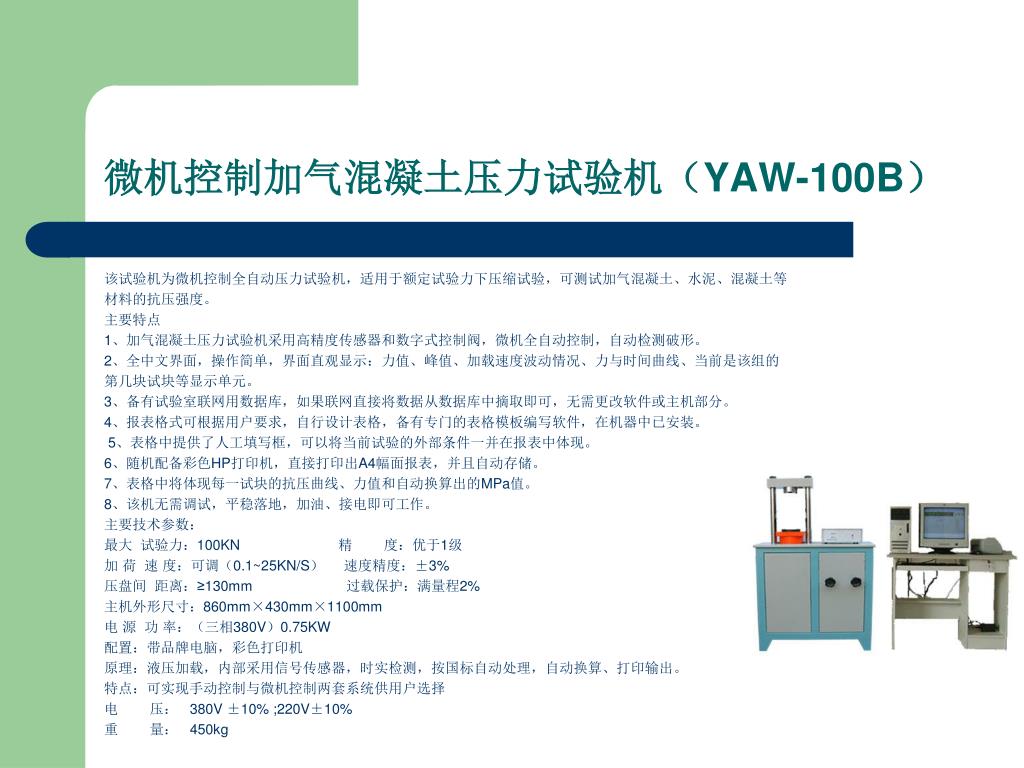

15. 微机控制加气混凝土压力试验机（YAW-100B） 该试验机为微机控制全自动压力试验机，适用于额定试验力下压缩试验，可测试加气混凝土、水泥、混凝土等 材料的抗压强度。 主要特点 1、加气混凝土压力试验机采用高精度传感器和数字式控制阀，微机全自动控制，自动检测破形。 2、全中文界面，操作简单，界面直观显示：力值、峰值、加载速度波动情况、力与时间曲线、当前是该组的 第几块试块等显示单元。 3、备有试验室联网用数据库，如果联网直接将数据从数据库中摘取即可，无需更改软件或主机部分。 4、报表格式可根据用户要求，自行设计表格，备有专门的表格模板编写软件，在机器中已安装。 5、表格中提供了人工填写框，可以将当前试验的外部条件一并在报表中体现。 6、随机配备彩色HP打印机，直接打印出A4幅面报表，并且自动存储。 7、表格中将体现每一试块的抗压曲线、力值和自动换算出的MPa值。 8、该机无需调试，平稳落地，加油、接电即可工作。 主要技术参数： 最大 试验力：100KN 精 度：优于1级 加 荷 速 度：可调（0.1~25KN/S） 速度精度：±3% 压盘间 距离：≥130mm 过载保护：满量程2% 主机外形尺寸：860mm×430mm×1100mm 电 源 功 率：（三相380V）0.75KW 配置：带品牌电脑，彩色打印机 原理：液压加载，内部采用信号传感器，时实检测，按国标自动处理，自动换算、打印输出。 特点：可实现手动控制与微机控制两套系统供用户选择 电 压： 380V ±10% ;220V±10% 重 量： 450kg

16. HTP-500微机控制式排水管外压荷载试验机 一、概述： 混凝土和钢筋混凝土排水管试验装置是纳斯诺（LASNOV）按国家标准《混凝土和钢筋混凝 土排水管》（GB/T 11836-99）、《混凝土和钢筋混凝土排水管试验方法》（GB/T 16752-2010）的规定 采用德国技术而研制的，采用三点抗压模式，主要适用于混凝土、钢筋混凝土排水管的外压试验。 二、主要特点 1、横梁采用电动丝杠升降，方便做不同直径排水管试验（300-2000mm）。 2、下支撑梁采用分段组合式，方便做不同长度排水管试验。 3、机座采用混凝土浇注，与地面平齐，方便各种口型排水管的放入。 4、加载采用微机控制液压加载，省时省力、加载平稳，试验空间复位迅速。 5、加载速度恒定，全程有微机自动控制，满足国标规定的加载速度及在每级保压控制时间要求，并且控 载级别可有客户任意编程指定。 6、力值直接以KN值显示，免去力值计算之烦。 三、主要技术参数： 最大压力：500KN 立柱间距：2000mm（可完成100-2000mm的三个级别管试压） 试验空间：2000×2100mm 横梁调整方式：电动丝杠（电动控制按钮，自由调节） 横梁调整范围：300mm～2100mm 横梁移动速度：100mm/min 力值精度：1级（优于示值的±1%） 试验力显示方式：电脑自动控制，实时显示当前保压时间等。 活塞行程：0-500mm 上支承梁： 2000mm 硬木支撑长度：1000+1000= 2000mm 硬木支撑间距：可调（转盘式，调节方便） 硬木支撑圆角：R=12.5mm 加载方式：电动液压。 控载方式：电脑全自动控制系统。 电源：380V±10%，220V±10%，50HZ 整机重量 ： 4000Kg 外形尺寸 ： 5000x4000x3000mm

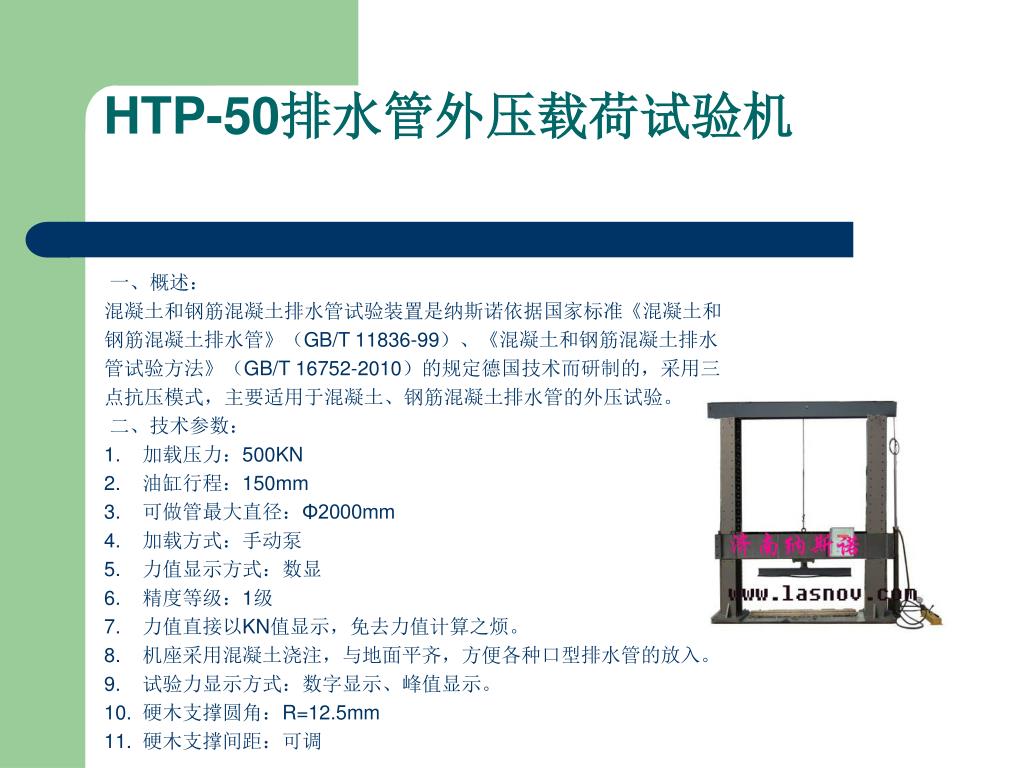

17. HTP-50排水管外压载荷试验机 一、概述： 混凝土和钢筋混凝土排水管试验装置是纳斯诺依据国家标准《混凝土和 钢筋混凝土排水管》（GB/T 11836-99）、《混凝土和钢筋混凝土排水 管试验方法》（GB/T 16752-2010）的规定德国技术而研制的，采用三 点抗压模式，主要适用于混凝土、钢筋混凝土排水管的外压试验。 二、技术参数： 1. 加载压力：500KN 2. 油缸行程：150mm 3. 可做管最大直径：Φ2000mm 4. 加载方式：手动泵 5. 力值显示方式：数显 6. 精度等级：1级 7. 力值直接以KN值显示，免去力值计算之烦。 8. 机座采用混凝土浇注，与地面平齐，方便各种口型排水管的放入。 9. 试验力显示方式：数字显示、峰值显示。 10. 硬木支撑圆角：R=12.5mm 11. 硬木支撑间距：可调

18. 杯突试验机（微机控制） 特点： 该杯突试验机采用了新型的结构原理，为伺服电机恒速度加载，可实现恒速率控制，由计算机控制 冲压过程，冲压速度可无级调速、预先调定。夹紧力由液压油源独立加载，夹紧力可调整，数据同 步显示、可独立标定。测力装置已改过去液压传感器为轮辐式传感器，杯突值测量为编码器测量， 试验过程中冲头移动采用我公司首创的低摩擦移动装置，结合高精度轮辐式传感器（直接测力）可 实现超薄板材的试验（0.05～3mm），同时大大提高了试验机测量杯突值的准确性和可靠性。该仪 器的测量装置和加载装置及其控制程序的完美匹配，很好的解决了以往试验数据重复性差的问题， 也为我国实行新的杯突机计量检定规程和杯突试验方法提供了可靠依据。 主要技术参数： 最大测试厚度：标准杯突试验0.05～3mm 板材最大宽度：90-100mm； 冲头最大行程:60mm； 最大冲杯负荷:50kNmax 最大夹紧负荷:10kN； 杯突值分辨率：0.01mm； 试验力测量精度：±1%； 变形精度：±0.5%； 试验速度：0.05mm/min -200mm/min（无级调速）； 杯突试验模具规格： ●标准冲头球：φ20±0.05mm ●标准垫模孔径：φ33±0.1mm ●标准固定模孔径：φ27±0.05mm 计算机显示内容：夹紧负荷、冲压力、位移及杯突值、速率、试验曲线等； 控制方式：计算机自动实现试验过程； 外形尺寸：780×780×1100（mm）； 电源AC380V，AC220V； 重量：260kg

19. 数显环刚度试验机：（WDS-30H型） 该试验机主机与辅具的设计融汇了我公司的先进技术，外形美观，操作方便，性能稳 定可靠。系统通过控制器，经调速系统控制伺服电机转动，经减速系统减速后通过进 口精密滚珠丝杠副带动横梁上升、下降，完成试样的拉伸、压缩力学性能试验，无污 染、噪音低，效率高，具有较宽的调速范围。完全符合GB/T9647-2003《热塑性塑料 管材环刚度的测定》的要求。该机广泛应用于钢铁冶金、建筑建材、航空航天、机械 制造、电线电缆、橡胶塑料、纺织、家电等行业的材料检验分析，是科研院校、大专 院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。 主要技术指标： 最大试验力： 30kN 测 量 范 围： 最大试验力的2%—100% 试验机精度级别：1级 试验力准确度： 优于示值的±1% 位 移 测 量： 分辨率为0.01mm 变形准确度： 优于±1% 调 速 范 围： 1-200mm/min 试 验 空 间： 最大可做到3米管径 压 缩 空 间： 最大可做到3米管径 压 盘 尺 寸： 根据管径的尺寸定做 主 机 形 式： 门式框架结构 主 机 尺 寸： 840×660×3500mm 重 量： 约800Kg 工作环境：室温～45℃，湿度20%～80%

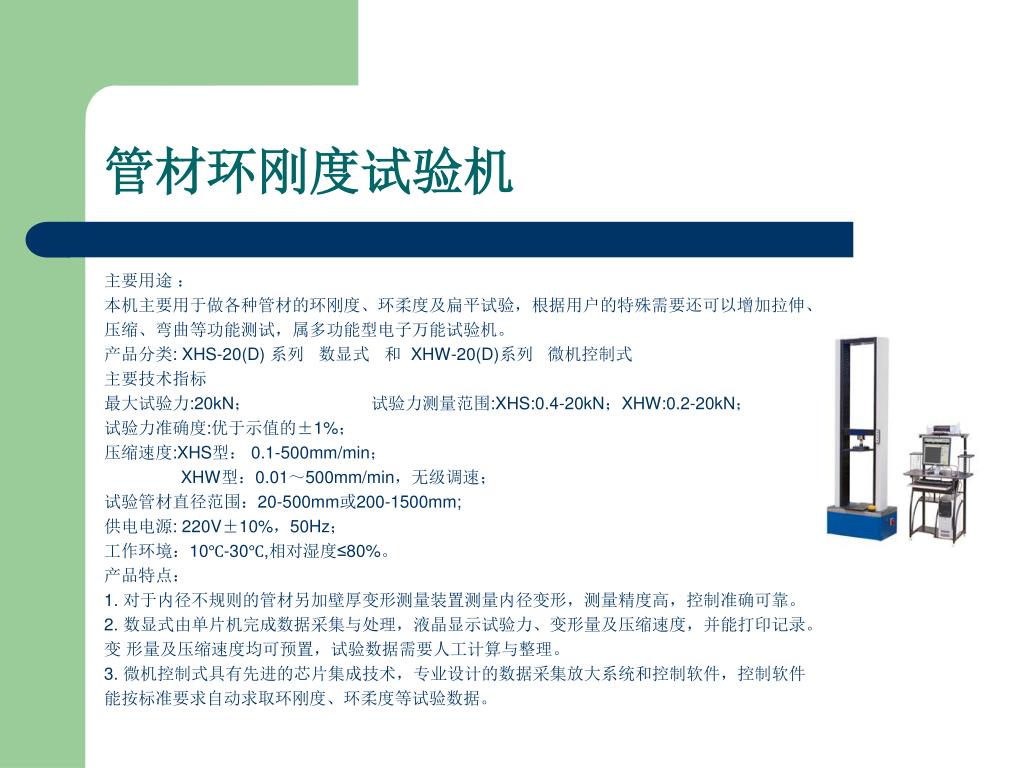

20. 管材环刚度试验机 主要用途 ： 本机主要用于做各种管材的环刚度、环柔度及扁平试验，根据用户的特殊需要还可以增加拉伸、 压缩、弯曲等功能测试，属多功能型电子万能试验机。 产品分类:XHS-20(D) 系列 数显式 和 XHW-20(D)系列 微机控制式 主要技术指标 最大试验力:20kN； 试验力测量范围:XHS:0.4-20kN；XHW:0.2-20kN； 试验力准确度:优于示值的±1%； 压缩速度:XHS型： 0.1-500mm/min； XHW型：0.01～500mm/min，无级调速； 试验管材直径范围：20-500mm或200-1500mm; 供电电源: 220V±10%，50Hz； 工作环境：10℃-30℃,相对湿度≤80%。 产品特点： 1. 对于内径不规则的管材另加壁厚变形测量装置测量内径变形，测量精度高，控制准确可靠。 2. 数显式由单片机完成数据采集与处理，液晶显示试验力、变形量及压缩速度，并能打印记录。 变 形量及压缩速度均可预置，试验数据需要人工计算与整理。 3. 微机控制式具有先进的芯片集成技术，专业设计的数据采集放大系统和控制软件，控制软件 能按标准要求自动求取环刚度、环柔度等试验数据。

21. 弹簧拉压试验机（微机控制弹簧试验机 门式） 主要用途： 本机依据国家弹簧拉压试验机标准规定的技术要求，拉簧、压簧、碟簧、塔簧、板簧、卡簧、片弹簧、 复合弹簧、气弹簧、模具弹簧、异性弹簧等精密弹簧的拉力、压力、位移、刚度等强度试验和分析。 技术参数： 型号 TLW-01 TLW -02 TLW -05 TLW -1 TLW -2 TLW -5 TLW -10 TLW -20 TLW -50 TLW -100 最大试验力 100N 200N 500N 1000N 2000N 5000N 10KN 20KN 50KN 100KN 试验力分档 分四档 试验力准确度 ±1% 试验力的最小读数 0.01N 0.1N 1N 位移最小读数值 0.01mm 拉伸试验的最大距 600mm 压缩试验的最大距 600mm 上下盘直径 120mm 200mm 拉伸及压缩实验最大行程 600mm 上压盘下降上升速度 1-300mm/min或者0.01-500mm/min，分档可调 变形示值误差 《±（50+0.15L）um 试验机级别 0.5级、1级 主机形式 单臂式 门式 试验机净重1520Kg 150Kg 400Kg 500 Kg 600 Kg

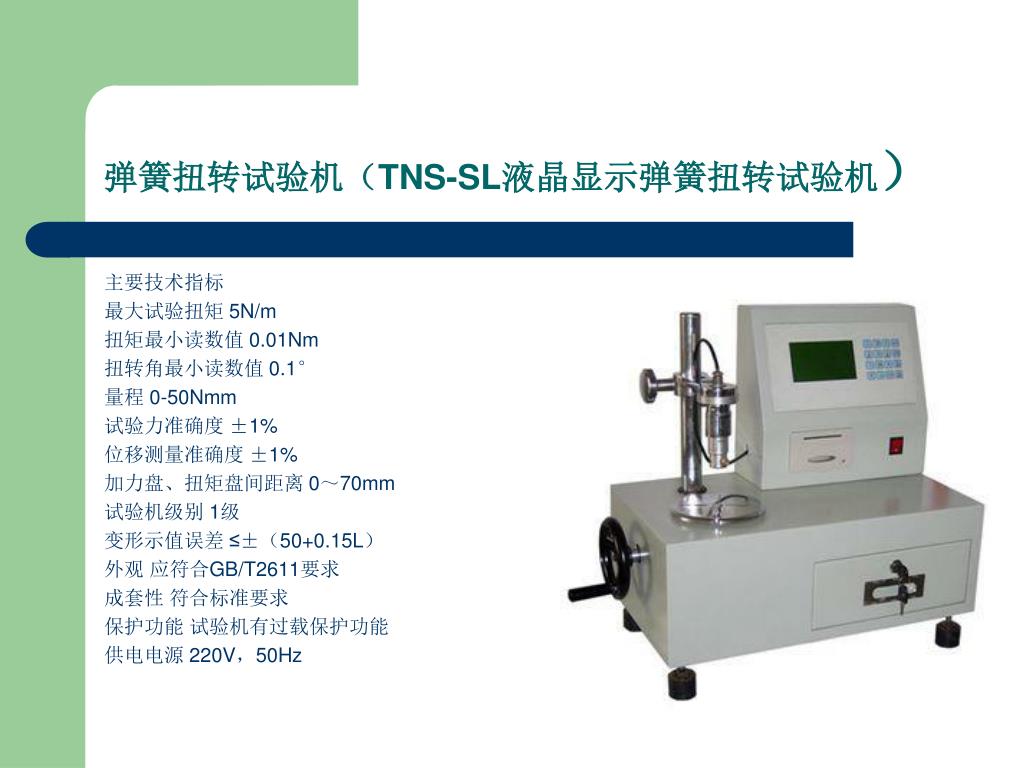

22. 弹簧扭转试验机（TNS-SL液晶显示弹簧扭转试验机）弹簧扭转试验机（TNS-SL液晶显示弹簧扭转试验机） 主要技术指标 最大试验扭矩 5N/m 扭矩最小读数值 0.01Nm 扭转角最小读数值 0.1° 量程 0-50Nmm 试验力准确度 ±1% 位移测量准确度 ±1% 加力盘、扭矩盘间距离 0～70mm 试验机级别 1级 变形示值误差 ≤±（50+0.15L） 外观 应符合GB/T2611要求 成套性 符合标准要求 保护功能 试验机有过载保护功能 供电电源 220V，50Hz

23. 弹簧疲劳试验机（TLS-P1000高频弹簧疲劳试验机）弹簧疲劳试验机（TLS-P1000高频弹簧疲劳试验机） 工作原理： 弹簧高频疲劳试验机采用电磁力加力技术，机械系统自适应共振原理制作！系统自动处于最 佳谐振状态，勿需调整，一触即发。 主要用途： 主要用作各类气门弹簧、油泵油嘴弹簧、频繁、周期振动弹簧或类似器件作压缩振动疲劳试 验；疲劳极限试验；弹簧固有频率试验等 功能特点： 系统得电后即自动进入最佳工作状态，无需调整，操作极为简便，操作人员勿需培训。试验 机可以设有振动次数及频率的数字显示，振幅光标刻度指示预置试验次数自动停机；试件断 裂自动停机、记忆功能。噪音低，无磨损 适用行业及范围：适用于生产气门弹簧、离合器弹簧的厂家的在线检测。生产发动机和汽车、 摩托车配件行业。 主要技术指标： 产品型号 TLS－P1000 最大静试验力（N） 1000N 试验弹簧最大直径 Ф90 mm 振幅 ≤30mm 试验弹簧最大长度 120 mm 频率范围 20～100 Hz 计数容量 1－109次 电源电压 220 VAC 50 Hz

24. 卧式拉力试验机（ LEW微机屏显） 主要用途： 该机采用机架整体钢板焊接框架结构，单出杆双作用活塞缸施加试验力，圆柱销插装试样，负荷传 感器测力，根据试样规格长度可有级调整拉伸空间，计算机屏幕控制并显示试验力及试验曲线，按 试验方法的要求自动处理试验数据，本机为吊装带类、链类以及绳索类做产品逐个拉伸试验专用设 备,用于吊装带类产品的逐个拉伸负荷,破坏等试验,要求操作灵活方便,加载缓慢平稳,机体承载能力强 等优点。 技术参数： 产品型号 LEW-500 LEW-1000 LEW-2000 最大试验力 500kN 1000kN 2000kN 试验力测量范围 10KN-500kN 20KN-1000kN 40KN-2000kN 试验力示值精度 ±1% 位移测量分辨力 0.01mm 试验速度 0-80mm/min 拉头空载快进速度 不小于200mm/min 试验空间 (不含活塞行程) 500-6000mm(有级调整500mm一档) 活塞行程 1100mm 工作中心高 350mm 主机外形尺寸 9000x1200x500mm
