14 장 교환 : 네트워크 층 기능

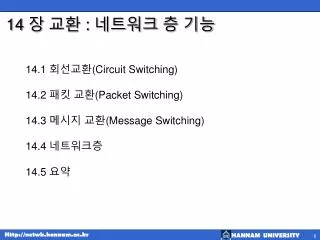

14 장 교환: 네트워크 층 기능 14.1 회선교환(Circuit Switching) 14.2 패킷 교환(Packet Switching) 14.3 메시지 교환(Message Switching) 14.4 네트워크층 14.5 요약

교환 • 교환(Switching) • 다중 장치가 있을 때, 각각의 장치를 어떻게 1 대 1로 연결할 것인가

교환(계속) • 교환 방법

14.1 회선 교환 • 전화 또는 컴퓨터와 같은 두 장치를 직접 물리적으로 연결 • 회선-교환 망

회선 교환(계속) • 회선 교환 • n 입력과 m 출력을 이용한, 입력 링크와 출력 링크 사이의 임시 연결을 생성하는 장치 • 회선 교환

회선 교환(계속) • n-by-n 중첩 교환은 전이중 모드에서 n 라인을 연결

회선 교환(계속) • 회선 교환

회선 교환(계속) • 공간-분할(Space-Division) 교환 • 회선에서 경로는 다른 것들과 공간적으로 분리(crossbar switch) • Crossbar 교환 • 각 교차점상의 전기 마이크로 스위치(transistor)를 이용하여, 격자 내에서 n 입력과 m 출력을 연결

회선 교환(계속) • Crossbar 교환

회선 교환(계속) • 다단계 경로 • 다른 교환기와 계층적 구조를 가짐

회선 교환(계속) • 다중 경로

회선 교환(계속) • 시 분할(Time-Division) 교환 • TDM(Time-division multiplexing)과 TSI(Time-Slot Interchange)을 이용해 확립 • TSI : 요구되는 연결상에 기반으로 한 슬롯의 번호를 변경

회선 교환(계속) • 시간-분할 다중화

회선 교환(계속) • TSI 동작과정

회선 교환(계속) • 공간 분할 교환기와 시분할 교환기 결합

14.2 패킷 교환 • 데이터는 패킷으로 연결된 다양한 길이의 블록이 분리되어 전송 • 패킷 교환 접근

패킷 교환(계속) • 데이터그램 접근 • 각 패킷은 서로 독립적으로 처리(datagram)

패킷 교환(계속) • 데이터그램 방식의 다중 채널 • 패킷은 TDM 또는 FDM 다중화에 의해 동시에 전송

패킷 교환(계속) • 가상회선 접근 • 단일 경로가 세션의 시작시 송신자와 수신자간에 선택 • VC(Switched Virtual Circuit) • PVC(Permanent Virtual Circuit)

패킷 교환(계속) • SVC(Switched Virtual Circuit) • 개념적으로 다이얼-업 회선 교환과 유사

패킷 교환(계속) • PVC(Permanent Virtual Circuit) • 전용선과 유사 • 같은 가상 회선이 두 사용자간에 연속적으로 제공 • 회선은 특정한 사용자에게 지정 • 2개의 PVC 사용자는 항상 같은 경로를 가짐

14.3 메시지 교환 • 저장과 전송 방식(store and forward)을 사용

14.4 네트워크 층 • 물리적 망 사이에서 연결확립, 관리, 해제를 수행 • 이 층에서 프로토콜은 투명하게 라우팅을 제공하고 망 사이에 서비스를 중계 • OSI 모델은 2개의 프로토콜을 지원 : CONS과 CLNS

네트워크 층(계속) • CONS(Connection-Oriented Network Service) • 데이터의 전송을 위한 가상회선 확립 • 처리 과정 • 송신자는 연결-요청 패킷을 전송 • 수신자는 연결-확인 패킷으로 응답 • 송신자는 데이터 전송 • 송신자는 해제-요청 패킷 전송 • 수신자는 해제-확인 패킷으로 응답

네트워크 층(계속) • CLNS(Connection less Network Service) • 다중 패킷 전송의 각 패킷은 독립적으로 처리 • 처리 • CONS보다 간단하다. • 송신자는 데이터를 전송

14.5 요약

14 장 교환 : 네트워크 층 기능

14 장 교환 : 네트워크 층 기능
